搅拌站控制系统使用说明书
HZS180混凝土搅拌站配置说明书--中联重科
HZS180混凝⼟搅拌站配置说明书--中联重科HZS180混凝⼟搅拌站配置说明HZS180是我公司综合近年来国内外多种机型的优点和先进技术,结合本公司多年⽣产混凝⼟搅拌设备的经验⽽开发的系列混凝⼟搅拌站。
该系列混凝⼟搅拌站是制备新鲜混凝⼟的成套专⽤设备,适⽤于各类⼤中型建筑施⼯,如⽔电、公路、港⼝、桥梁、机场、⼤中型预制件⼚和商品混凝⼟⽣产⼚等。
HZS180配有我公司⾃⾏研制的计算机管理系统和⾃动控制系统,操作简单、⽅便。
采⽤Windows2000操作系统,全中⽂菜单显⽰,各设备状态全过程模拟显⽰并配有声光报警。
在搅拌站⼯作时,只需操作少量的按钮后,整个⼯作过程就全部转交计算机控制。
搅拌主机选⽤SICOMA双卧轴强制式搅拌主机,主要电⽓元件采⽤进⼝产品。
使HZS180系列搅拌站的配置具有:搅拌性能优良、计量精确稳定、可靠性⾼、保养维修⽅便、⾼环保性能、模块化程度⾼等特点。
是混凝⼟施⼯及商品混凝⼟⽣产的理想和⾸选设备。
⼀、技术参数1、⽣产能⼒:180m3/h;2、搅拌主机:MAO4500/3000SDSHO仕⾼玛双卧轴搅拌主机;3、密实混凝⼟出料:3000L;4、⾻料粒径:≤80mm;5、出料⾼度:≥4m;6、配料机:料仓容积30m3,秤⽃容积2.5m3,共4个仓,单独计量;7、计量范围及精度:⾻料: 0~4500Kg±2%⽔泥: 0~1500Kg±1%粉煤灰/矿粉:0~700Kg±1%⽔: 0~650Kg±1%外加剂(液):0~50Kg±1%说明:在动态时,以上各种配料精度为计量范围从等于或⼤于满量程30%到满量程以内。
8、装机总功率约:260kW;9、执⾏标准:GB/T 10172-2005混凝⼟搅拌站(楼)GB4477 混凝⼟搅拌机性能试验⽅法GB/T 9142 混凝⼟搅拌机GB/14902 预拌混凝⼟GBJ107 混凝⼟强度检验评定标准GBJ17 钢结构设计规范JB/T834 热带型低压电器技术条件GB10595 带式输送机技术条件GB14249·1 电⼦衡器安全要求JG/T5093 建筑机械与设备产品分类及型号⼆、配置说明1、配料站(4×30m3)*⾻料仓总容积:120m3,分为4个相同的料仓,每个料仓容积为30 m3。
搅拌机说明书
搅拌机使用说明对从事设备管理、操作及维修人员来说是必读资料,这样不仅能有效的帮助你使用本机并达到最佳经济效益,而且还能避免机械损坏和意外事故的发生。
本说明书编制完全为维护用户之利益,所提出之内容包括警告事项,目的也在于此,藉此奉请用户详细阅读,认真实行。
说明书只是介绍主要的操作步骤,因而不能代替有丰富经验的操作人员。
目录一、概述 ------------------------------------------(4)二、主要技术性能------------------------------------------(4)三、主要结构原理------------------------------------------(5)1、上料系统---------------------------------------- (5)2、传动装置 ---------------------------------------- (7)3、搅拌罐及搅拌装置 ----------------------------------(7)4、轴端支承及密封装置-----------------------------------(8)4、供水系统------------------------------------- (9)6、卸料门装置 ------------------------------------(9)7、电气控制系统 -------------------------------------- (9)8、气路系统 ---------------------------------------- (10)四、安装和调试 ------------------------------------- (11)1、设备安装 ----------------------------------------(11)2、试运行前的检查和准备工作 ---------------------------(11)3、空载试运转 -----------------------------------------(12)4、重载试运转-----------------------------------------(12)五、操作使用及注意事项 ------------------------------------ (12)1 、操作程序 ------------------------------------ (13)2、每次使用前的检查内容-------------------------------- (13)3、使用后的维护保养------------------------------------ (14)4 、操作注意事项------------------------------------ (14)六、机器的维护和保养 -----------------------------------(14)1、每班使用前检查项目-----------------------------------(14)2、每班使用后的保养-----------------------------------(14)3、每周检查项目----------------------------------------(15)4、定期检查项目----------------------------------------(15)七、故障及排除方法-------------------------------------- (16)附表一机器润滑表-------------------------------------- (17)附表二各部位轴承表------------------------------------- (17)附表三易损件明细-------------------------------------- (18)附表四装箱清单 -------------------------------------- (19)附图电气原理图一、概述本产品设计开发和生产制作过程执行《IS09001:2000质量管理体系》标准、和中华人民共和国国家标准《GB/T9142—2000混凝土搅拌机》。
【VIP专享】搅拌站控制系统说明书
混凝土搅拌站控制系统使用说明参数设置 (2)生产控制 (4)交货单 (9)数据管理 (11)粉料管理 (13)参数设置点击参数设置选项,跳出以下窗口:通用密码为“9988”,输入密码点击确定后进入参数设置界面:(1)卸料延时设置:单位为秒,这个时间设置为各个秤都满足卸料条件,等待所设定的时间后才开始卸料(2)含水率设置:该设置项主要是针对骨料含水时调节避免加水过多而设置的选项,设置范围为1~100,单位为%,当设置某中料的含水率时,配方会根据所设置的数据而调整骨料和水的目标值。
例如:骨料1配合比为100,水的配合比为30,设置骨料1的含水率为20的时候,计算骨料1的目标值为100/(1-20%)=125,水的目标值为30+125*20%=55。
(3)爬斗延时:单位为秒,在这个选项里设了多少秒,则骨料泻完料后不会马上提升,等待设置的秒数后才上升,如在爬斗延时处设置5,骨料泻完料后爬斗等待5秒后才上升。
这个设置是为了尽量避免出现爬斗一次提升停止的情况。
例如每一盘爬斗一次上升时都停止3秒,就把爬斗延时设为4或者5。
那样爬斗在底部等待4,5秒后再上升已经满足二次上升条件,爬斗就不会一次上升停止而停在半空,减少电机损耗。
(4)修改密码:在“原密码”处输入原来的密码或者“9988”在“新密码”处输入想要改的密码,然后在“确认密码”处再次输入想要改的密码,点击“确定”按钮,密码修改完成,点“取消”按钮则什么都不做(5)时间设置:单位为秒。
搅拌时间,出料时间,关门时间分别为主机的搅拌,出料,关门计时;爬斗上升是指爬斗一次上升的时间;爬斗倒料为爬斗在高位停留时间;爬斗下降为爬斗下降全过程的时间,如果在这个时间内爬斗还没有到达地位则爬斗执行下降停止动作。
卸料延时是值骨料秤泻完料等待所设定的时间后才开始执行下一盘配料。
(6)打印保存检测:如果需要保存数据则一定要在“保存数据”这一选项上打上勾,否则不会记录生产数据;“爬斗底部检测”“爬斗顶部检测”为检测爬斗是否到达低位和高位,如果去掉该选项上的勾则不提示爬斗是否到达低位或者高位;在“自动打印”这一选项打上勾则每打完一盘料后打印机就打印该盘的生产数据。
山东博硕搅拌站控制系统详细操作说明书

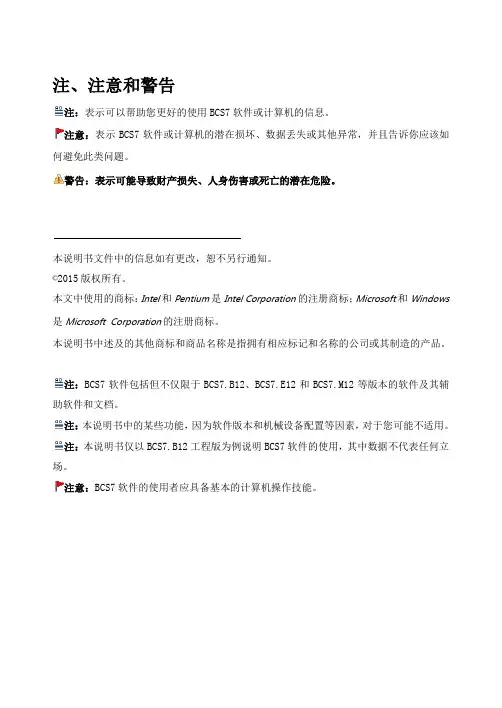

注、注意和警告注:表示可以帮助您更好的使用BCS7软件或计算机的信息。
注意:表示BCS7软件或计算机的潜在损坏、数据丢失或其他异常,并且告诉你应该如何避免此类问题。
警告:表示可能导致财产损失、人身伤害或死亡的潜在危险。
本说明书文件中的信息如有更改,恕不另行通知。
©2015版权所有。
本文中使用的商标:Intel和Pentium是Intel Corporation的注册商标;Microsoft和Windows 是Microsoft Corporation的注册商标。
本说明书中述及的其他商标和商品名称是指拥有相应标记和名称的公司或其制造的产品。
注:BCS7软件包括但不仅限于BCS7.B12、BCS7.E12和BCS7.M12等版本的软件及其辅助软件和文档。
注:本说明书中的某些功能,因为软件版本和机械设备配置等因素,对于您可能不适用。
注:本说明书仅以BCS7.B12工程版为例说明BCS7软件的使用,其中数据不代表任何立场。
注意:BCS7软件的使用者应具备基本的计算机操作技能。
目录开始之前 (1)检查计算机 (1)推荐配置 (1)约定 (2)运行和停止BCS7软件 (3)启动BCS7软件 (3)登录BCS7软件 (4)BCS7软件初始化 (4)退出BCS7软件 (5)使用BCS7软件 (6)系统设置 (7)操作员管理 (8)更改密码 (10)原材料与砼车 (10)配合比管理 (12)筛选配合比 (12)添加配合比 (13)修改配合比 (13)启用或停用配合比 (13)撤销修改配合比 (13)删除配合比 (13)打印配合比 (13)生产任务管理 (14)筛选生产任务 (15)增加生产任务 (15)修改生产任务 (15)撤销修改生产任务 (16)标识生产任务 (16)删除生产任务 (16)打印生产任务 (16)用BCS7软件进行生产 (17)认识BCS7软件生产控制中心 (17)管理设备 (20)原料仓管理 (21)称量斗(仪表)管理 (23)传送设备管理 (25)搅拌机管理 (28)空压机管理 (29)除尘风机管理 (29)电铃管理 (30)其他设备管理 (31)安排车辆 (31)快速派车 (31)设定生产 (33)调整生产次序 (34)进行生产 (34)检查设备 (34)选定生产车次 (35)开始生产 (35)连续生产 (35)生产中的数据调整 (36)生产的暂停 (37)暂停生产/恢复生产 (38)停止生产 (38)打印运输单 (38)查看生产数据 (39)统计分析 (39)帮助 (40)生产数据管理(BCS7软件数据中心) (41)运行和退出生产数据管理 (41)生产数据浏览 (41)查找生产数据 (41)导出生产数据 (42)打印生产数据 (43)配料报警分析 (45)手动数据查询 (46)查询手动上料数据 (46)导出手动上料数据到Excel文件 (47)打印手动上料数据 (48)生产数量统计 (49)统计生产数量 (49)导出生产数量到Excel文件 (49)打印生产数量统计表 (50)原料消耗统计 (50)统计原料消耗 (50)导出原材料消耗数据到Excel文件 (51)打印原材料消耗统计表 (51)生产综合统计 (51)统计生产综合数据 (51)导出生产综合统计到Excel文件 (52)打印生产综合统计表 (52)施工配比数据统计 (52)打印施工配比数据统计表 (53)原材料入库查询 (53)查询原材料入库数据 (53)导出原材料入库数据到Excel文件 (54)打印原材料入库统计表 (54)数据维护 (55)数据库备份与还原 (55)自动备份 (55)手动备份 (55)数据库还原 (55)数据整理 (56)写在最后 (59)附件1设备参数 (60)仓参数 (60)称量斗参数 (61)传输设备参数 (63)搅拌机参数 (64)除尘风机参数 (65)电铃参数 (65)附件2常见现象及报警 (66)常见现象 (66)系统报警 (67)版本更正 (68)开始之前使用BCS7系列预拌砼生产监控和管理系统软件(简称BCS7软件)前,请仔细阅读本说明书。
HZS60混凝土搅拌站使用说明书

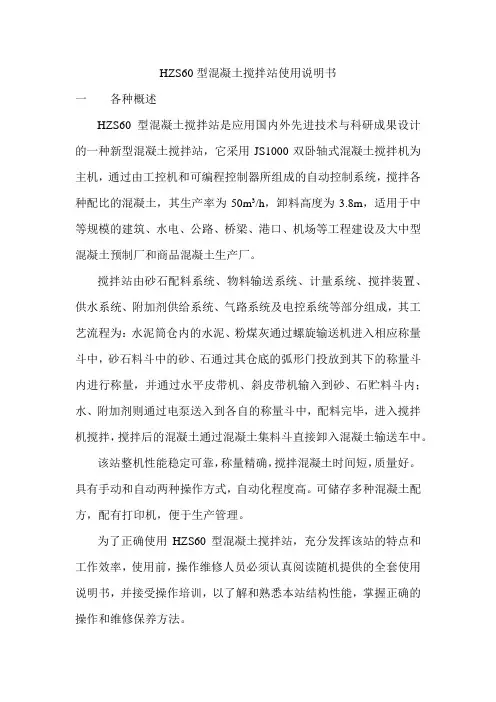

HZS60型混凝土搅拌站使用说明书一各种概述HZS60型混凝土搅拌站是应用国内外先进技术与科研成果设计的一种新型混凝土搅拌站,它采用JS1000双卧轴式混凝土搅拌机为主机,通过由工控机和可编程控制器所组成的自动控制系统,搅拌各种配比的混凝土,其生产率为50m3/h,卸料高度为3.8m,适用于中等规模的建筑、水电、公路、桥梁、港口、机场等工程建设及大中型混凝土预制厂和商品混凝土生产厂。
搅拌站由砂石配料系统、物料输送系统、计量系统、搅拌装置、供水系统、附加剂供给系统、气路系统及电控系统等部分组成,其工艺流程为:水泥筒仓内的水泥、粉煤灰通过螺旋输送机进入相应称量斗中,砂石料斗中的砂、石通过其仓底的弧形门投放到其下的称量斗内进行称量,并通过水平皮带机、斜皮带机输入到砂、石贮料斗内;水、附加剂则通过电泵送入到各自的称量斗中,配料完毕,进入搅拌机搅拌,搅拌后的混凝土通过混凝土集料斗直接卸入混凝土输送车中。
该站整机性能稳定可靠,称量精确,搅拌混凝土时间短,质量好。
具有手动和自动两种操作方式,自动化程度高。
可储存多种混凝土配方,配有打印机,便于生产管理。
为了正确使用HZS60型混凝土搅拌站,充分发挥该站的特点和工作效率,使用前,操作维修人员必须认真阅读随机提供的全套使用说明书,并接受操作培训,以了解和熟悉本站结构性能,掌握正确的操作和维修保养方法。
本产品执行GB10172-88标准。
本厂建立和实施了符合GB/T19001-2000-ISO9001:2000标准要求的质量体系。
二主要技术参数1 搅拌站的生产率50 m3/h2 卸料高度3800 mm3搅拌机型号JS1000出料容量 1 m3电机功率37 KW骨料粒径(砾石/卵石)40/60 4称量系统石料:型式电子秤计量范围50—2500kg计量方式单独计量砂:型式电子秤计量范围50—2000kg计量方式单独计量水泥:型式计量范围20—600kg计量方式二种料累计计量精度1%粉煤灰:型式计量范围10—500kg计量方式单独计量计量精度1%水:型式计量范围10—250kg计量方式单独计量计量精度1%5 物料输送装置水平皮带机输送机带宽800 mm带速 1.6 m/s长度16000 mm电机功率11 kW斜皮带输送机带宽mm带速m/s长度mm倾角200电机功率18.5 kW水泥螺旋输送机(3台)长度、、mm直径273 mm倾角300电机功率7.5kW粉煤灰螺旋输送机(1台)长度mm直径273 mm倾角300电机功率7.5kW6供水系统水泵型号流量30m3/h扬程20000mm功率 5.5 kw7附加剂供给系统水泵型号FB40-32-20流量 6.3 m3/h扬程20000mm功率0.75X2 kw 8气动系统空压机型号w-1.0 2台排量 1.0 m3/min压力0.7 MPa功率2×7.5KW9砂、石贮料仓料仓容量:4×12 m3砂石种类4(三石一砂)种10水泥筒仓(共3套)100tx311电气控制系统系统采用380V、50Hz三相四线电源供电,供电变压器供电,供电变压器容量不小于500KVA。
HZS120混凝土搅拌站使用说明书(2005)-1

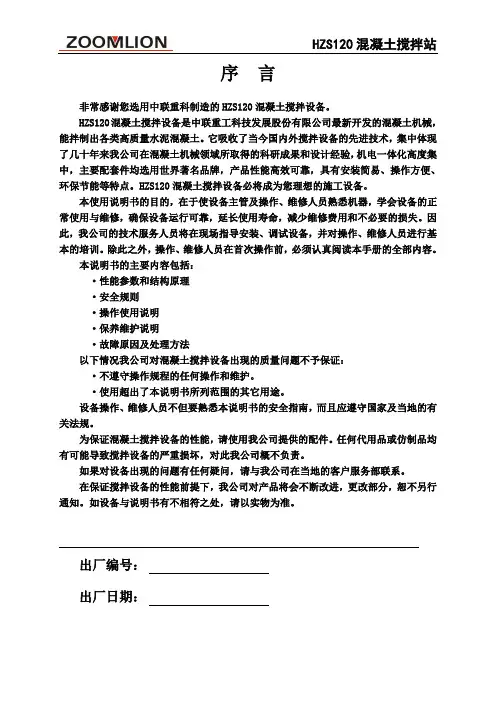

HZS120混凝土搅拌站序言非常感谢您选用中联重科制造的HZS120混凝土搅拌设备。
HZS120混凝土搅拌设备是中联重工科技发展股份有限公司最新开发的混凝土机械,能拌制出各类高质量水泥混凝土。
它吸收了当今国内外搅拌设备的先进技术,集中体现了几十年来我公司在混凝土机械领域所取得的科研成果和设计经验,机电一体化高度集中,主要配套件均选用世界著名品牌,产品性能高效可靠,具有安装简易、操作方便、环保节能等特点。
HZS120混凝土搅拌设备必将成为您理想的施工设备。
本使用说明书的目的,在于使设备主管及操作、维修人员熟悉机器,学会设备的正常使用与维修,确保设备运行可靠,延长使用寿命,减少维修费用和不必要的损失。
因此,我公司的技术服务人员将在现场指导安装、调试设备,并对操作、维修人员进行基本的培训。
除此之外,操作、维修人员在首次操作前,必须认真阅读本手册的全部内容。
本说明书的主要内容包括:·性能参数和结构原理·安全规则·操作使用说明·保养维护说明·故障原因及处理方法以下情况我公司对混凝土搅拌设备出现的质量问题不予保证:·不遵守操作规程的任何操作和维护。
·使用超出了本说明书所列范围的其它用途。
设备操作、维修人员不但要熟悉本说明书的安全指南,而且应遵守国家及当地的有关法规。
为保证混凝土搅拌设备的性能,请使用我公司提供的配件。
任何代用品或仿制品均有可能导致搅拌设备的严重损坏,对此我公司概不负责。
如果对设备出现的问题有任何疑问,请与我公司在当地的客户服务部联系。
在保证搅拌设备的性能前提下,我公司对产品将会不断改进,更改部分,恕不另行通知。
如设备与说明书有不相符之处,请以实物为准。
出厂编号:出厂日期:重要注意事项用户使用前请认真阅读说明书,并严格按照说明书的有关规定进行操作、维护与保养,同时应注意下列事项:➢严格执行国家及其所在地区的有关安全法规、法令、条例。
HZS75型混凝土搅拌站使用说明书
拌机卸料、水泥卸料、水卸料、外加剂加料、水加料、水泥仓破拱等部分的电磁阀、配料系 统电机、水泵电机和空气压缩机电机、外加剂搅拌器电磁阀及外加剂泵等。控制台是整个搅 拌站的中央控制器,主要控制搅拌站的配料、搅拌、卸料、配方修改、存储等逻辑动作,搅 拌站的配料、搅拌、卸料整个工作过程可全部在操作台上操作完成。
公司地址:潍坊市寒亭区通亭街 224 号 公司电话:0536-7271519 7262886 邮编:261100
1、概述 2、结构与工作原理 3、搅拌站的安装 4、搅拌站的调试 5、使用与操作 6、维修与保养 7、安全操作注意事项 8、润滑点一览表 9、常见故障及排除方法 附说明书用图
目录
1、概述 HZS75 型混凝土搅拌站是由供料、搅拌、电气控制及钢结构部件组成的全自动混凝土
配料种数:3-6 生产率:≥120m3/h 储料斗容积:3(6)×12m3 电动滚筒功率:7.5kw 外形尺寸:10328×3150×3820(mm) 1.2.1.2 提升料斗 电机型号:YEZ200L-6 电机功率:22kw 钢丝绳:Φ13.5(实际Φ15.7) 6×19-13.5-1850-特-光-右交 L=31m 1.2.1.3 水泥仓: 容量:2×100t 直径:2.88m 高度:16.9m 1.2.1.4 螺旋机: 型号:LSYΦ273 输送长度:10.8m 输送能力:40t/h 输送角度:45° 电机功率:15kw 1.2.1.5:供水系统 供水水泵型号:IS65-50-125
该上料系统由料斗、上料架、卷扬机构、各行程开关等组成。 配料机构完料后,由出料皮带机输送到上料斗中。制动电机通过减速器带动卷筒转动, 钢丝绳经过滑轮牵引料斗沿上料架轨道向上爬升。当爬升到一定高度时,力偶啊斗门的一对 滚轮进入上料架水平岔道,斗门自动打开,物料投入到搅拌罐内。为保证料斗准确就位,在 上料架上装有限位开关,上限位有两个限位开关,分别对料斗起限位和安全保护作用,下限 位开关设一个,当料斗经过轨道下降至地坑低部时,钢丝绳梢松,弹簧杠杆机构使下限位开 关动作,卷扬机自动停车。 2.3.3 水泥(粉煤灰)供给系统 该部分由水泥仓及水泥螺旋输送机组成。水泥从水泥仓经螺旋输送机直接输送到水泥称 量斗中进行计量。 2.3.1 水泥仓 SNC 系列水泥仓是一种用来储存散装水泥或其他粉末性物料的设备,(见图)。通常与搅
搅拌站控制系统使用说明及接线
商品砼搅拌站控制系统使用说明书济南xx自动化有限公司目录前言 (2)第一章xx V2.1控制系统简介 (5)系统简介 (5)功能和特点 (6)第二章控制系统使用说明 (7)一、主界面介绍。
(9)二、各标注点功能介绍 (9)第三章自动运行操作 (29)一系统运行的设置及操作步骤 (29)第一步设置工艺参数 (29)第二步修改落差 (29)第三步选取生产任务单 (29)第四步选取车号 (30)第五步选择配方 (30)第六步生产运行 (30)二、系统运行说明 (30)(一)说明: (30)(二)报警和报警处理 (31)(三)暂停操作 (32)(四)退出运行 (32)(五)手动操作 (32)(六)打印 (32)第四章安装xx V2.1控制系统的准备工作.................................................................. 错误!未定义书签。
一系统条件............................................................................................................ 错误!未定义书签。
前言我公司经多年成功经验积累从用户的实际要求出发研制的的V2.1网络版新一代搅拌站控制系统以其操作的简易性,运行的可靠性,功能的先进性,赢得广大砼行业用户的好评!以下显著功能是其它软件公司根本无法达到,或实现效果不理想的功能:1、手自一体。
这一功能的实现使操作变得非常灵活。
在自动状态下操作人员可以进行手动补料扣料,而毫不影响自动运行。
完全改变了传统的手动和自动界面的分离,功能的分离,打自动时无法手动的尴尬局面。
2、控制板卡高度集成,输入输出控制点数完全满足各种类型搅拌站的控制需求,是专为搅拌站控制系统量身打造的,路线简单明了、便于维护。
3、全程自动运行,完全无死点。
搅拌站控制系统说明书
混凝土搅拌站控制系统使用说明参数设置 (2)生产控制 (4)交货单 (9)数据管理 (11)粉料管理 (13)参数设置点击参数设置选项,跳出以下窗口:通用密码为“9988”,输入密码点击确定后进入参数设置界面:(1)卸料延时设置:单位为秒,这个时间设置为各个秤都满足卸料条件,等待所设定的时间后才开始卸料(2)含水率设置:该设置项主要是针对骨料含水时调节避免加水过多而设置的选项,设置范围为1~100,单位为%,当设置某中料的含水率时,配方会根据所设置的数据而调整骨料和水的目标值。
例如:骨料1配合比为100,水的配合比为30,设置骨料1的含水率为20的时候,计算骨料1的目标值为100/(1-20%)=125,水的目标值为30+125*20%=55。
(3)爬斗延时:单位为秒,在这个选项里设了多少秒,则骨料泻完料后不会马上提升,等待设置的秒数后才上升,如在爬斗延时处设置5,骨料泻完料后爬斗等待5秒后才上升。
这个设置是为了尽量避免出现爬斗一次提升停止的情况。
例如每一盘爬斗一次上升时都停止3秒,就把爬斗延时设为4或者5。
那样爬斗在底部等待4,5秒后再上升已经满足二次上升条件,爬斗就不会一次上升停止而停在半空,减少电机损耗。
(4)修改密码:在“原密码”处输入原来的密码或者“9988”在“新密码”处输入想要改的密码,然后在“确认密码”处再次输入想要改的密码,点击“确定”按钮,密码修改完成,点“取消”按钮则什么都不做(5)时间设置:单位为秒。
搅拌时间,出料时间,关门时间分别为主机的搅拌,出料,关门计时;爬斗上升是指爬斗一次上升的时间;爬斗倒料为爬斗在高位停留时间;爬斗下降为爬斗下降全过程的时间,如果在这个时间内爬斗还没有到达地位则爬斗执行下降停止动作。
卸料延时是值骨料秤泻完料等待所设定的时间后才开始执行下一盘配料。
(6)打印保存检测:如果需要保存数据则一定要在“保存数据”这一选项上打上勾,否则不会记录生产数据;“爬斗底部检测”“爬斗顶部检测”为检测爬斗是否到达低位和高位,如果去掉该选项上的勾则不提示爬斗是否到达低位或者高位;在“自动打印”这一选项打上勾则每打完一盘料后打印机就打印该盘的生产数据。
三一混凝土搅拌站使用说明书
域区险危 5. 1
。结板料物免以�等 斗料出、机主拌搅洗清并�料物的斗量计各空放须必�上以周一过超间时机停若、2 。护维和养保行进备设对期定�容内的备设养保的章3第书明说本照按请、1
8
42 21 0003SJ
42 21 0002SJ
�查检的位油滑润的机速减 )L(量油用计合 �L�量容油滑润需所机速减台单 号型
。伤重或亡死成造能可免避不如�况情的险危在潜有指是”告警“
。伤重或告警“、”险危“汇词的度程害危示表�上牌标全安器机在
。法方作操全安及项事意注的议建所循遵请 。险危的伤受员人在存到识意应�时记标此到见中书明说本或上器机在您当 。记标的”全安意注“是这
前之业作在 1 . 4 . 1
护保备设 4. 1
。音噪强的适不或的害有免避以�塞耳如例�器护保觉听的当适上戴 )b( 。失丧或损受觉听致导会中音噪强于身置间时长 )a( 护防音噪 .2 。机耳乐音或机音收听收时作操在要不。注贯神全员人作操求要时器机作操全安 )d( 。西东的件部等纵操住钩会他其或饰首、服衣松宽戴穿免避 )c( 。幸侥存心要不�品用全安和服作工好戴穿必务 )b( 具面滤过或罩口 � 具雨 � 服光反 � 器护保力听 � 套手质厚 � 罩面或镜目护、镜眼全安 � 鞋全安 � 帽全安质硬 �
0
。油滑润给补时及�量油滑润内杯油滑润机拌搅查检天每、二 。油滑润给补时及�况情作工的点滑润位部动转各查检天每、一 质品及量的体液能功种各的用使备设查检期定.1
查检的体液能功 7. 1
。决 解您助帮力全将们我�系联心中度调务服与�线热务服 81388788004打拔可均题问的上 养保、护维、用使、能功何任有备设对您如。务服的一对一供提户用为�障故类各站拌 搅理处立独能�地各至派委后格合训培司公经是都师程工务服后售一三�能技人个 )b( 。等级升统系、换更件配 、导指养保常日 、除排查检障故括包 �护维的站拌搅责负要主师程工后售 �责职作工 )a( 师程工后售 .4 。盒关开气电开打和分拆、接连、装安能才员人的格资有具些这有只 。求要电用合符并�)成完来下导指的师程工后售或师程工气电在可也(成完来师程工后 售或师程工气电由须必换更及改修、查检的件元气电和统系气电站拌搅�能技人个 )b( 。行运试调和除排障故及 断诊障故、级升序程、整调数参的统系气电站拌搅责负要主师程工气电�责职作工 )a( 师程工气电 .3 。作操等级升、改更、线接的件元气电、路线气 电站拌搅理处要主�行执来员人的证工电效有持的派指工重一三由须必�工电 )b( 。题问的裂 开现出 )件部要重他其或接焊台走梯楼、接焊件埋预础基与板装安腿支�如 (件构结接 焊站拌搅理处要主�行执来员人的证工焊效有持的派指工重一三由须必�工焊 )a( 。责负不概司公一三果后的生产此对 �改更或焊补行进自私止禁 。们我系联请 �时障故等气电或裂开现出件构结站拌搅当 工电、工焊 .2 。站拌搅作操能才员人的力能作操备具明证被己并训培职专过受接)c( �好良况状康健�常正平水力智�间之岁 55~52在须必龄年�能技人个)b( 。制控作操的站拌搅土凝混责负�责职作工)a( 员人作操.1
HZS120混凝土搅拌站使用说明书(2005)-1
HZS120混凝土搅拌站序言非常感谢您选用中联重科制造的HZS120混凝土搅拌设备。
HZS120混凝土搅拌设备是中联重工科技发展股份有限公司最新开发的混凝土机械,能拌制出各类高质量水泥混凝土。
它吸收了当今国内外搅拌设备的先进技术,集中体现了几十年来我公司在混凝土机械领域所取得的科研成果和设计经验,机电一体化高度集中,主要配套件均选用世界著名品牌,产品性能高效可靠,具有安装简易、操作方便、环保节能等特点。
HZS120混凝土搅拌设备必将成为您理想的施工设备。
本使用说明书的目的,在于使设备主管及操作、维修人员熟悉机器,学会设备的正常使用与维修,确保设备运行可靠,延长使用寿命,减少维修费用和不必要的损失。
因此,我公司的技术服务人员将在现场指导安装、调试设备,并对操作、维修人员进行基本的培训。
除此之外,操作、维修人员在首次操作前,必须认真阅读本手册的全部内容。
本说明书的主要内容包括:·性能参数和结构原理·安全规则·操作使用说明·保养维护说明·故障原因及处理方法以下情况我公司对混凝土搅拌设备出现的质量问题不予保证:·不遵守操作规程的任何操作和维护。
·使用超出了本说明书所列范围的其它用途。
设备操作、维修人员不但要熟悉本说明书的安全指南,而且应遵守国家及当地的有关法规。
为保证混凝土搅拌设备的性能,请使用我公司提供的配件。
任何代用品或仿制品均有可能导致搅拌设备的严重损坏,对此我公司概不负责。
如果对设备出现的问题有任何疑问,请与我公司在当地的客户服务部联系。
在保证搅拌设备的性能前提下,我公司对产品将会不断改进,更改部分,恕不另行通知。
如设备与说明书有不相符之处,请以实物为准。
出厂编号:出厂日期:重要注意事项用户使用前请认真阅读说明书,并严格按照说明书的有关规定进行操作、维护与保养,同时应注意下列事项:➢严格执行国家及其所在地区的有关安全法规、法令、条例。
搅拌站控制系统使用说明书
搅拌站控制系统使用说明书搅拌站控制系统使用说明书本文档旨在为搅拌站控制系统的用户提供详细的使用说明和操作指导,以确保系统的正确使用和维护。
请仔细阅读本文档,并按照其中的指导进行操作。
第一章:系统概述1.1 系统简介本章介绍搅拌站控制系统的概念、功能和特点,包括该系统的主要组成部分及其作用。
同时还介绍了系统的适用范围和使用注意事项。
第二章:系统安装与配置2.1 系统硬件安装本章介绍搅拌站控制系统的硬件安装流程,包括主机设备的安装和连接方式,各个部件的安装位置和布置要求。
2.2 系统软件安装本章介绍搅拌站控制系统的软件安装流程,包括操作系统的安装和配置,相关应用软件的安装和设置等。
2.3 系统网络配置本章介绍搅拌站控制系统的网络配置方法,包括局域网和互联网配置,网络设备的安装和连接等。
第三章:系统操作与控制3.1 系统启动与关闭本章介绍搅拌站控制系统的启动和关闭操作步骤,包括电源开关和相关软件的启动与关闭方法。
3.2 系统界面及功能介绍本章介绍搅拌站控制系统的主要界面和功能模块,包括各个模块的作用和使用方法,操作界面的布局和操作流程等。
3.3 系统参数设置本章介绍搅拌站控制系统的参数设置方法,包括各项参数的含义和调整方式。
3.4 系统功能调试与维护本章介绍搅拌站控制系统的功能调试和维护方法,包括故障排除和异常处理等。
第四章:系统故障排除4.1 常见故障及解决办法本章了搅拌站控制系统常见的故障及解决办法,包括硬件故障和软件故障等。
4.2 联系技术支持本章提供了搅拌站控制系统的技术支持联系方式,以便用户遇到无法解决的问题时及时获得帮助。
附件:1. 系统安装图纸及配件清单2. 系统维护手册法律名词及注释:1. 法律名词1:对应的注释2. 法律名词2:对应的注释。
JS系列强制式混凝土搅拌机使用说明书郑州联华机械制造有限公司提供
JS系列强制式混凝土搅拌机使用说明书郑州联华机械制造有限公司提供郑州市联华机械制造有限公司ZHENGZHOU LIANHUA MACHINERY MANUFACTURING CO.,LTD.地址: 郑州市郑上路五龙工业园区Address: Wulong Industrial Zone, Zheng Shang Road, Zhengzhou City,Henan Province, China.电话(Tel): 传真(Fax):邮编(Postcode): 450100单位: 郑州市联华机械制造有限公司张经理JS系列强制式混凝土搅拌机使用说明书目录第一、-------------------------------------------------产品类型及适用范围第二、-------------------------------------------------主要技术参数第三、--------------------------------------------------结构简介及工作原理3.1 搅拌系统3.2上料系统3.3供水系统3.4卸料系统3.5电气系统第四、--------------------------------------------------配套范围及选用要求第五、 --------------------------------------------------用户订货须知第六、 -------------------------------------------------安装及试运转6.1机器的安装6.2试运转前的检查与准备工作6.3空载试运转6.4重载试运转第七、 --------------------------------------------------操作注意事项第八、 --------------------------------------------------保养与维护第九、 --------------------------------------------------图片第一节产品的类型及适用范围JS系列混凝土搅拌机属双卧轴强制式混凝土搅拌机, 适用于各类中、小型预制构件厂及公路、桥梁、水利、港口、码头等工业及民用建筑工程施工部门搅拌干硬性混凝土、塑性混凝土、流动性混凝土、轻骨料混凝土和各种砂浆。
搅拌站控制系统使用说明书
混凝土搅拌站控制系统使用说明书长沙中联重工科技发展股份有限公司目录一.产品简介 ..................................................................................................... - 1 - 二.系统组成 ..................................................................................................... - 2 -2.1 硬件需求.................................................................................................................................... - 2 -2.1.1上位机部分....................................................................................................................... - 2 -2.1.2 下位机部分...................................................................................................................... - 2 -2.1.3 通信部分.......................................................................................................................... - 3 -2.1.4 打印机部分...................................................................................................................... - 3 -2.1.5 仪表部分.......................................................................................................................... - 3 -2.1.6 动力保护、控制部分...................................................................................................... - 3 -2.1.7监控系统部分.................................................................................................................. - 3 -2.2 软件需求..................................................................................................................................... - 3 -2.2.1 操作系统.......................................................................................................................... - 3 -2.2.2数据库:.......................................................................................................................... - 4 -2.2.3 其他工具.......................................................................................................................... - 4 - 三.系统安装 ..................................................................................................... - 5 -3.1硬件安装方法............................................................................................................................ - 5 -3.1.1 动力部分和监控部分的安装:...................................................................................... - 5 -3.1.2 上位机的安装.................................................................................................................. - 5 -3.1.3 打印机的安装.................................................................................................................. - 5 -3.1.4 可编程的安装.................................................................................................................. - 5 -3.2 软件安装方法............................................................................................................................. - 6 -3.3 系统登陆..................................................................................................................................... - 6 - 四.系统调试 ..................................................................................................... - 8 -4.1 校秤............................................................................................................................................. - 8 -4.2 调试输出信号............................................................................................................................. - 9 - 五.系统操作 ................................................................................................... - 10 -5.1 准备工作................................................................................................................................... - 10 -5.1.1 关于手动操作台............................................................................................................ - 10 -5.1.2 电源开启顺序................................................................................................................ - 10 -5.2 生产信息录入.......................................................................................................................... - 10 -5.2.1 基本信息........................................................................................................................ - 10 -5.2.1.1 客户管理.......................................................................................................... - 10 -5.2.1.2 车辆管理...........................................................................................................- 11 -5.2.1.3 工程管理.......................................................................................................... - 12 -5.2.1.4 系统管理.......................................................................................................... - 13 -5.2.2 生产信息........................................................................................................................ - 15 -5.2.2.1 生产任务单...................................................................................................... - 15 -5.2.2.2 配比通知单...................................................................................................... - 17 -5.2.2.3 生产记录(生产明细).................................................................................. - 17 -5.2.2.4 生产调度(生产登记).................................................................................. - 18 -5.2.2.5 手工录入.......................................................................................................... - 20 -5.2.2.6 生产统计.......................................................................................................... - 21 -5.3 自动生产控制.......................................................................................................................... - 22 -5.3.1 生产界面........................................................................................................................ - 22 -5.3.2对骨料仓、粉料桶、液体料泵的设置........................................................................ - 23 -5.3.3 对各种秤的设置............................................................................................................ - 25 -5.3.4 对搅拌主机,中间仓,皮带机的设置........................................................................ - 27 -5.3.5 运行图(生产界面)中各功能按钮............................................................................ - 29 -5.3.6 生产控制按钮................................................................................................................ - 30 - 六.系统报警及疑难解答.................................................................................. - 32 -6.1 配料超称................................................................................................................................... - 32 -6.2 卸料门打不开........................................................................................................................... - 32 -6.3 卸料门未关好........................................................................................................................... - 32 -6.4 限位故障................................................................................................................................... - 32 -6.5 通信错误................................................................................................................................... - 32 -6.6 数据库备份与恢复................................................................................................................... - 32 -一.产品简介本系统是基于WINDOWS操作系统的程序,经过长沙中联重科电气配套部(其前身为建设部长沙建设机械研究院电气研究室)多年潜心研究及应用实践而开发的最新产品。
FHT3000干混砂浆搅拌站操作手册
为了更好地使用本设备,请您在操作前仔细阅读本说明书。这将会: 帮助您了解本搅拌设备的结构和功用; 避免由于不适当操作而引起的设备故障; 提高所使用设备的可靠性; 增加所使用设备的使用寿命; 减少修理费用和停机时间。
“注”用来对个别信息进行附加说明。
“提示”用来对个别信息进行附加说明。
说明此操作不符合安全规范,被禁止或容易发生伤亡事故。
说明此操作符合安全规范。
说明此操作过程中需要注意的情况,否则容易引发事故。
6
目录
前 言 ..............................................................................................................................................................1 导读 ................................................................................................................................................................4
1.导读 .....................................................................................................................................................4 2.图标解释 .............................................................................................................................................6 第 1 章 操作前准备 ....................................................................................................................................9 1.1 基本原则 .........................................................................................................................................9 1.2 违章操作 .........................................................................................................................................9 1.3 伤害风险 .......................................................................................................................................10 1.4 设备在作业之前的检查................................................................................................................11 1.5 操作人员的选择和资格................................................................................................................11 1.6 危险区域 .......................................................................................................................................12 1.7 安全保护装置及注意事项............................................................................................................12 1.8 生产操作的注意事项....................................................................................................................13 1.9 安全用电 .......................................................................................................................................14 1.10 气路操作的注意事项...................................................................................................................14 1.11 油料选用的注意事项..................................................................................................................14 第 2 章 技术说明 ......................................................................................................................................16 2.1 概述 ...............................................................................................................................................16 2.2 总体结构与工作原理....................................................................................................................16
砼搅拌站操作说明书
成
都
新
筑
添加一个用户资料,首先点击【添加】按钮,弹出如下界面:
路
桥
10
成都新筑混凝土机械股份有限公司砼搅拌站计算机控制系统说明书
点击左边的“合同资料”字样出现如下图。
点击【添加】按钮,可以添加一条合同记录。 修改资料可以直接在列表中进行修改。 点击【删除】按钮,可以删除选中的合同记录。 点击【退出】按钮退出此页面。
成
3.11 月物料消耗报表
点击最左边的“月物料消耗报表”字样则显示如下图
都
新
筑
首先选择要查询的日期,然后点击【查询】按钮即可。
路
桥
23
成都新筑混凝土机械股份有限公司砼搅拌站计算机控制系统说明书
月物料消耗报表可以查询某个月各种物料的消耗量。 (自动生产情
首先选择要查询的月份,然后点击【查询】按钮即可。 点击【打印】按钮可以打印查询的数据记录。 点击【打印预览】按钮,可以打印预览查询的数据记录。 点击【页面设置】按钮,可以设置打印的纸张。
成
点击左边的“车辆资料”字样出现如下图
都
新
筑
点击【添加】按钮,可以添加一条工程记录。
路
桥
7
成都新筑混凝土机械股份有限公司砼搅拌站计算机控制系统说明书
点击【上页】或者【下页】按钮可以浏览车辆记录。
修改资料可以直接在列表中进行修改。 点击【删除】按钮,可以删除选中的车辆资料。 点击【退出】按钮退出此页面。 点击【打印预览】按钮打印所有车辆记录。
成
点击【上页】或者【下页】按钮可以浏览仪表参数。
都
新
筑
点击【退出】按钮退出此页面。
路
桥
15
成都新筑混凝土机械股份有限公司砼搅拌站计算机控制系统说明书
HZS120型混凝土搅拌站使用说明书
HZS120 型混凝土搅拌站使用说明书各种概述HZS120 型混凝土搅拌站是应用国外先进技术与科研成果设计的一种新型混凝土搅拌站,它采用JS2000 双卧轴式混凝土搅拌机为主机,通过由工控机和可编程控制器所组成的自动控制系统,搅拌各种配比的混凝土,其生产率为120m3/h,卸料高度为3.8m,适用于中等规模的建筑、水电、公路、桥梁、港口、机场等工程建设及大中型混凝土预制厂和商品混凝土生产厂。
搅拌站由砂石配料系统、物料输送系统、计量系统、搅拌装置、供水系统、附加剂供给系统、气路系统及电控系统等部分组成,其工艺流程为:水泥筒仓的水泥、粉煤灰通过螺旋输送机进入相应称量斗中,砂石料斗中的砂、石通过其仓底的弧形门投放到其下的水平皮带机上进行称量,并通过水平皮带机、斜皮带机输入到砂、石贮料斗;水、附加剂则通过电泵送入到各自的称量斗中,配料完毕,进入搅拌机搅拌,搅拌后的混凝土通过混凝土集料斗直接卸入混凝土输送车中。
该站整机性能稳定可靠,称量精确,搅拌混凝土时间短,质量好。
具有手动和自动两种操作方式,自动化程度高。
可储存200 种混凝土配方,配有打印机,便于生产管理。
为了正确使用HZS120 型混凝土搅拌站,充分发挥该站的特点和工作效率,使用前,操作维修人员必须认真阅读随机提供的全套使用说明书,并接受操作培训,以了解和熟悉本站结构性能,掌握正确的操作和维修保养方法。
本产品执行GB10172-88 标准。
本厂建立和实施了符合GB/T19001-2000-ISO9001:2000 标准要求的质量体系。
二主要技术参数1搅拌站的生产率120 m3/h2卸料高度3800 mm3搅拌机型号JS2000出料容量2 m3电机功率37X2 KW骨料粒径(砾石/卵石)40/604称量系统石料:型式电子秤计量围50—2500kg计量方式单独计量砂:型式电子秤计量围50—2500kg计量方式单独计量水泥:型式拉杆平衡秤计量围20—1200kg计量方式二种料累计计量精度1%粉煤灰:型式计量围计量方式计量精度掺合剂:型式计量围计量方式计量精度水:型式计量围计量方式计量精度附加剂:型式计量围计量方式计量精度5 物料输送装置水平皮带机输送机带宽带速长度拉杆平衡秤10—500kg 单独计量1% 拉杆平衡秤5—300kg 单独计量1% 拉杆平衡秤10—500kg 单独计量1%拉杆平衡秤1—70kg 二种料累计1%1000 mm 1.6m/s 16000 mm电机功率11 kW 斜皮带输送机带宽1000 mm带速1.8m/s长度39668 mm倾角230电机功率37 kW水泥螺旋输送机(3 台)长度11430、9640、10480 mm直径323 mm 倾角260 31.3028.60生产率100t/h电机功率18.5kW粉煤灰螺旋输送机(1 台)长度9060mm直径273 mm倾角32.30生产率80 t/h电机功率15kW 掺和料螺旋输送机(1 台)长度8060 mm 直径219 mm生产率50 t/h电机功率9.2 kW供水系统6水泵型号IS80-65-125流量50m3/h扬程20000mm功率5.5 kw附加剂供给系统7水泵型号FB40-32-20流量6.3 m3/h扬程20000mm功率0.75X2 kw气动系统8空压机型号w-1.0 2 台排量1.0 m3/min压力0.7 MPa功率7 . 5 X2 KW砂、石贮料仓9料仓容量:4X25 m3砂石种类4(三石一砂)种10水泥筒仓(共5套)200tx3 + 1001 + 5 0 t11 电气控制系统系统采用3 8 0 V> 50Hz三相四线电源供电,供电变压器供电,供电变压器容量不小于5 0 0 KVA。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
混凝土搅拌站控制系统使用说明书长沙中联重工科技发展股份有限公司目录一.产品简介............................................. 错误!未定义书签。
二.系统组成............................................. 错误!未定义书签。
硬件需求....................................................... 错误!未定义书签。
上位机部分.................................................. 错误!未定义书签。
下位机部分................................................. 错误!未定义书签。
通信部分................................................... 错误!未定义书签。
打印机部分................................................. 错误!未定义书签。
仪表部分................................................... 错误!未定义书签。
动力保护、控制部分......................................... 错误!未定义书签。
监控系统部分............................................... 错误!未定义书签。
软件需求....................................................... 错误!未定义书签。
操作系统................................................... 错误!未定义书签。
数据库:................................................... 错误!未定义书签。
其他工具................................................... 错误!未定义书签。
三.系统安装............................................. 错误!未定义书签。
硬件安装方法................................................... 错误!未定义书签。
动力部分和监控部分的安装:................................. 错误!未定义书签。
上位机的安装............................................... 错误!未定义书签。
打印机的安装............................................... 错误!未定义书签。
可编程的安装............................................... 错误!未定义书签。
软件安装方法................................................... 错误!未定义书签。
系统登陆....................................................... 错误!未定义书签。
四.系统调试............................................. 错误!未定义书签。
校秤........................................................... 错误!未定义书签。
调试输出信号................................................... 错误!未定义书签。
五.系统操作............................................. 错误!未定义书签。
准备工作....................................................... 错误!未定义书签。
关于手动操作台............................................. 错误!未定义书签。
电源开启顺序............................................... 错误!未定义书签。
生产信息录入................................................... 错误!未定义书签。
基本信息................................................... 错误!未定义书签。
客户管理............................................... 错误!未定义书签。
车辆管理............................................... 错误!未定义书签。
工程管理............................................... 错误!未定义书签。
系统管理............................................... 错误!未定义书签。
生产信息................................................... 错误!未定义书签。
生产任务单............................................. 错误!未定义书签。
配比通知单............................................. 错误!未定义书签。
生产记录(生产明细)................................... 错误!未定义书签。
生产调度(生产登记)................................... 错误!未定义书签。
手工录入............................................... 错误!未定义书签。
生产统计............................................... 错误!未定义书签。
自动生产控制................................................... 错误!未定义书签。
生产界面................................................... 错误!未定义书签。
对骨料仓、粉料桶、液体料泵的设置........................... 错误!未定义书签。
对各种秤的设置............................................. 错误!未定义书签。
对搅拌主机,中间仓,皮带机的设置........................... 错误!未定义书签。
运行图(生产界面)中各功能按钮............................. 错误!未定义书签。
生产控制按钮............................................... 错误!未定义书签。
六.系统报警及疑难解答 ................................... 错误!未定义书签。
配料超称....................................................... 错误!未定义书签。
卸料门打不开................................................... 错误!未定义书签。
卸料门未关好................................................... 错误!未定义书签。
限位故障....................................................... 错误!未定义书签。
通信错误....................................................... 错误!未定义书签。
数据库备份与恢复............................................... 错误!未定义书签。
一.产品简介本系统是基于WINDOWS操作系统的程序,经过长沙中联重科电气配套部(其前身为建设部长沙建设机械研究院电气研究室)多年潜心研究及应用实践而开发的最新产品。
它采用多裕度设计,符合世界工控的发展潮流,随时可进行自动、手动的切换,并进行各种配料的修改。
WINDOWS操作系统鼠标操作的易学易用是众所周知,所以这套程序除了适时数据的输入,其他的操作都只要用鼠标一点就可以完成。
运行图采用了三维动画适时模拟运行,直观方便,操作简单。
常用参数、落差数据采用对话框形式出现,对于数据的查看和修改都很方便。
生产数据管理系统给您提供了生产日期、用户名、砼标号等多种查询方式,还有数据浏览及数据统计,其中数据统计可以对耗材的消耗量进行统计。
用户信息可以对您所有用户信息进行输入和管理,以备随时调用。
系统调试可以让您对系统的线路进行调试。
网络系统则可以使您实现多套系统的资源共享以及生产厂家对您系统的远程监控及维护。
希望您在使用本系统之前,对机械设备及生产工艺流程能有详尽的了解,这对您的操作会有事半功倍的效果。
这份使用说明书,将尽可能的给您以更多的帮助,如果出现说明书与实际不符的情况,请与现场调试人员联系,以他们的说明和解释为准。
二.系统组成系统组成方框图如图1所示:图1 系统组成图这一部分能使您对我们的系统有一个初步的了解,如果您与计算机是初次接触,那就请您仔细阅读以下部分,有不明白的地方,尽快联系;若您对计算机已有一些了解,则可对照实物,检查一下是否有自己不熟悉的东西,对它们的介绍会在随机资料或本说明书中找到。
硬件需求2.1.1上位机部分⑴工业控制计算机(简称工控机)一台;⑵彩色显示器(CRT)一台;⑶触摸屏(选件);功能:实现人机对话,输入生产参数;在启动时将信息传送给下位机;从下位机读取信息进行监控;故障报警;控制打印机打印数据;贮存数据。
2.1.2 下位机部分德国产西门子可编程序控制器(简称PLC或可编程)一套功能:实现混凝土搅拌站的实时自动控制,接收上位机的信息;通过输入信号(包括行程开关和称重传感器模拟信号),经逻辑判断后输出控制中间继电器。
