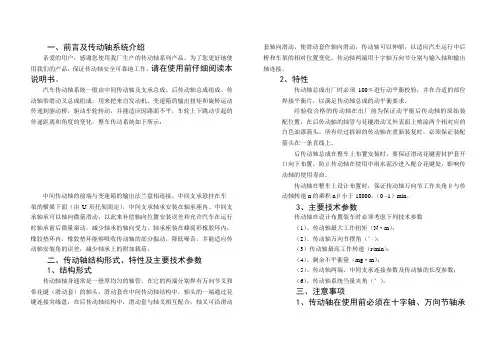

一、前言及传动轴系统介绍亲爱的用户，感谢您使用我厂生产的传动轴系列产品。
为了您更好地使用我们的产品，保证传动轴安全可靠地工作，请在使用前仔细阅读本说明书。
汽车传动轴系统一般由中间传动轴及支承总成、后传动轴总成组成、传动轴带滑动叉总成组成，用来把来自发动机、变速箱的输出扭矩和旋转运动传递到驱动桥，驱动车轮转动，并能适应因路面不平，车轮上下跳动引起的传递距离和角度的变化，整车传动系统如下所示：中间传动轴的前端与变速箱的输出法兰盘相连接，中间支承悬挂在车架的横梁下面（由U形托架固定），中间支承轴承安装在轴承座内、中间支承轴承可以轴向微量滑动，以此来补偿轴向位置安装误差和允许汽车在运行时轴承前后微量窜动，减少轴承的轴向受力。
轴承座装在蜂窝形橡胶环内，橡胶垫环内，橡胶垫环能够吸收传动轴的部分振动，降低噪音，并能适应传动轴安装角的误差，减少轴承上的附加载荷。
二、传动轴结构形式、特性及主要技术参数1、结构形式传动轴轴身通常是一壁厚均匀的轴管，在它的两端分别焊有万向节叉和带花键（滑动套）的轴头，滑动套在中间传动轴结构中，轴头的一端通过花键连接突缘盘；在后传动轴结构中，滑动套与轴叉相互配合，轴叉可沿滑动套轴向滑动，使滑动套作轴向滑动，传动轴可以伸缩，以适应汽车运行中后桥和车架的相对位置变化，传动轴两端用十字轴万向节分别与输入轴和输出轴连接。
2、特性传动轴总成出厂时必须100﹪进行动平衡校验，并在合适的部位焊接平衡片，以满足传动轴总成的动平衡要求。
经验收合格的传动轴在出厂前为保证动平衡后传动轴的原始装配位置，在后传动轴的轴管与花键滑动叉外表面上喷涂两个相对应的白色油漆箭头。
所有经过拆卸的传动轴在重新装复时，必须保证装配箭头在一条直线上。
后传动轴总成在整车上布置安装时，要保证滑动花键密封护套开口向下布置，防止传动轴在使用中雨水泥沙进入配合花键处，影响传动轴的使用寿命。
传动轴在整车上设计布置时，保证传动轴万向节工作夹角β与传动轴转速n的乘积nβ小于18000。
花键传动轴设计说明书
航空制造工程学院《机械制造工艺及装备》课程设计说明书专业：机械设计制造及其自动化班级： 090314 姓名：张建学号： 09031432 评分：指导老师：（签字）2012年11月机械制造工艺学课程设计任务书课题:传动轴花键轴机械加工工艺规程及夹具设计内容：1 零件图 1张2. 机械加工工艺过程综合卡片 1张3. 夹具设计装配图1张4. 夹具设计零件图1张5. 课程设计说明书12张班级：09031432姓名：张建2012年11月目录一零件分析 (1)二工艺规程设计 (1)三夹具设计 (9)四设计心得 (10)五参考文献 (11)一、零件的分析（一）零件的作用题目所给的零件是花键传动轴，为花键传动中的传动轴，起传动的作用。
二、工艺规程设计(一)确定毛坯的制造形式选择锻件毛坯。
（二）基面的选择（1）基准的选择：该零件既是花键轴又是阶梯轴，其加工精度又要求较高，因此选中心孔B3/7.5做为设计和工艺基准。
（三）制定工艺路线制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
工艺路线方案：工序一下料工序二夹一端，车端面，见平即可，钻中心孔B3/7.5工序三倒头装夹工件，车端面，保证总长175工序四以中心孔定位装夹工件粗车外圆各部。
工序五去毛刺工序六以两中心孔定位装夹工件。
精车,半精车各部尺寸，倒角工序七一夹一顶装夹工件，粗，精铣花键工序八热处理：调质处理255—302HB工序九按图样要求检查各部尺寸及精度。
（四）机械加工余量、工序尺寸及毛皮尺寸的确定“花键传动轴”，零件材料为40MnB，硬度为255—302HB，毛坯质量为6.37ｋｇ。
生产类型为小批量生产，锻造毛坯。
据以上原始资料及加工路线，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 外圆表面延轴线方向长度方向的加工余量及公差（φ32内孔及端面）。
花键轴加工工艺及编程设计说明书
花键轴的工艺设计与编程姓名：班级：专业：机械制造与设计教学系：机电系指导老师：目录摘要第1章前言 ------------------------------------------------------- 第2章花键轴的结构工艺性分析 ------------------------------------- 2.1 零件的作用 ---------------------------------------------------- 2.2 零件的结构特点分析 -------------------------------------------- 2.3 零件的主要加工表面 ------------------------------------- 72.4 零件加工工艺分析-----------------------------------------------第3章工艺规程设计------------------------------------------------ 3.1 零件毛坯的选择及制造形式的确定3.2 定位基准的选择3.2.1 粗基准的选择3.2.2 精基准的选择3.3 制定工艺路线3.3.1 工艺路线3.3.2 确定各表面的加工方案3.4 机械加工余量、工序尺寸及毛坯尺寸的确定3.5 加工机床、刀具的选择3.5.1 机床的选择3.5.2 刀具的选择3.6 确定切削用量及基本工时第4章零件的编程 ------------------------------------------------- 第5章结束语-------------------------------------------------------参考文献-----------------------------------------------------------附录1、花键轴的零件图2、花键轴的毛坯图3、花键轴的工艺过程卡片4、花键轴的加工工序卡摘要本文首先对花键轴的零件进行分析，通过对花键轴进行的研究和分析，描述了它的毛坯制造形式、机械加工余量、基准选择、工序尺寸和毛坯尺寸的确定，以及切削用量和工时的计算等相关内容。
传动轴课程设计说明书
课程设计名称：传动轴(批量为200件)机械加工工艺规程设计***名：***学院：机电工程学院专业及班级：08级材料成型及控制工程1班学号：**************：***2010年12月16日目录一．机械制造课程设计的目的…………………………………………………二．生产纲领的计算与生产类型的确定………………………………………1.生产类型的确定……………………………………………………………2.生产纲领的计算……………………………………………………………三．传动轴的工艺性分析…………………………………………………………1.零件的结构特点及应用………………………………………………………………2.零件的工艺分析……………………………………………………………四. 选择毛坯、确定毛坯尺寸、设计毛坯图……………………………………1.毛坯的选择………………………………………………………………2.确定毛坯的尺寸公差及机械加工余量……………………………………3.设计毛坯图……………………………………………………………五. 选择传动轴的加工方法，制定工艺路线……………………………………1.定为基准的选择…………………………………………………………2.零件表面加工方法的确定………………………………………………3.制定工艺路线……………………………………………………………4.热处理工序的安排…………………………………………………………六. 机床设备的选用………………………………………………………………1．机床设备的选用…………………………………………………………2．工艺装备的选用…………………………………………………………七. 工序加工余量的确定，工序尺寸及公差的计算……………………………八. 确定工序的切削用量…………………………………………………………九. 时间定额的计算………………………………………………………………十. 提高劳动生产率的方法………………………………………………………十一. 课程设计体会…………………………………………………………………十二. 参考文献……………………………………………………………………十三. 附录…………………………………………………………………………一、机械制造课程设计的目的1.加强对课堂知识的理解。
传动轴工艺课程设计说明书
摘要机械制造基础课程设计是我们学完了大学的机械制造基础课程、技术基础课以及大部分专业课之后进行的。
这是我们大学中进行的第二次的课程设计，每次课程设计对毕业设计有着很大的帮助这次设计的是传动轴，有零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与所设计夹具对应那道工序的工序卡片各一张。
首先我们要熟悉零件，题目所给的零件是轴。
了解了轴的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。
然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定端盖的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
AbstractMachinery manufacturing foundation course design is we learned university machinery manufacturing base course, course and the most specialized technical after. This is our university in the second course design, each course design of graduation design has a lot of help This design is shaft, have part drawing, casting chart, each one, mechanical drawings machining process card and with the design fixtures corresponding that procedure process card every one. First we must be familiar with the parts, the title of the parts are shaft. Understand the role of the shaft, next according to the properties and parts drawing parts on each end of the roughness of blank size and determined mechanical machining allowance. Then we can decide according to the locating datum, pure benchmark crude benchmark, and finally determined after worked out the process, formulate the roadmap shaft the workpiece clamping fixture, draw assembly drawings.目录1.零件的分析，并进行结构工艺性审查1.1、零件的作用1.2、零件的结构特点1.3、确定主要、次要加工表面及其加工方法2.确定毛坯的制造形式以及毛坯图3.拟定工艺路线3.1、定位基准的选择3.2、制定工艺路线3.3、工艺设备的选择3.4填写工艺流程图4.确定切削用量及基本工时5.卡具设计5.1设计思想5.2 定位基准的选择5.3 夹紧元件的选择5.4 定位元件的选择5.5 对刀装置的确定5.6 定位误差的分析与计算6．设计心得体会参考文献1.零件的分析，并进行结构工艺性审查：1.1、零件的作用题目所给的零件是传动轴，起传动作用。
花键传动轴设计说明书(小批量)
航空制造工程学院机械制造工艺课程设计课程名称：机械制造工艺及装备设计课题：传动轴花键轴机械加工工艺规程及夹具设计专业：机械设计制造及其自动化班级：姓名：学号: 评分：指导老师：（签字)2012年12月目录一零件分析 (1)二工艺规程设计 (1)三夹具设计 (8)四设计心得 (10)五参考文献 (11)一、零件的分析（一）零件的作用题目所给的零件是花键传动轴,为花键传动中的传动轴，起传动的作用.二、工艺规程设计（一)确定毛坯的制造形式选择锻件毛坯。
（二）基面的选择基准的选择：该零件既是花键轴又是阶梯轴，其加工精度要求较高，因此选中心孔B3/7。
5做为设计和工艺基准。
(三）制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以通用工、卡具，并尽量使工序集中来提高生产率.除此之外,还应当考虑经济效果，以便使生产成本尽量下降。
工艺路线方案：10 下料（棒料）20 夹一端，车端面，见平即可，钻中心孔B3/7。
530 倒头装夹工件,车端面，保证总长170mm40 以两中心孔定位装夹工件，粗、精车∅35及∅38外圆，倒角。
50 以两中心孔定位装夹工件，粗、精车∅51及∅45外圆,倒角。
60一夹一顶装夹工件，粗、精铣花键70 热处理:调质处理255—302HB80 按图样要求检查各部尺寸及精度.（四）机械加工余量、工序尺寸及毛皮尺寸的确定“花键传动轴"，零件材料为40MnB，硬度为255-302HB，毛坯质量为6ｋｇ.生产类型为小批量生产，选择锻件毛坯。
据以上原始资料及加工路线，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 外圆表面延轴线方向长度方向的加工余量及公差.查《机械制造工艺设计简明手册》表2。
2～2.5，取φ38，φ45端面长度余量均为5mm （均为双边加工）车削加工余量为：粗车 1。
洛阳理工学院花键轴课程设计 精品
机械制造基础课程设计说明书前言本次课程设计的目的是：培养学生运用机械制造工艺知识，独立地分析和解决工艺问题，初步具备设计中等复杂程度零件工艺规程的能力，同时培养学生综合运用铸、锻、焊、切削加工等各种加工方法的能力，并且培养学生查阅并运用有关设计手册、相关标准和技术资料的能力，在课程设计的同时进一步培养学生识图、制图、运算与编写技术文件的基本技能。
二、零件分析2.1．零件名称：花键轴2.2．零件材料：45#钢2.3 零件的作用：传动作用2.4 零件的结构工艺分析：该零件是轴类零件，外圆柱面只需在普通车床上进行车削即可满足要求。
同时它也是花键轴，键槽部分需要用铣床铣出才能达到要求精度与表面粗糙度。
2.5 零件的技术要求分析：（1）精度分析：花键槽的高度精度很高，需要特殊加工才能满足，如外圆磨削。
其余尺寸用普通车床就可满足。
（2）表面粗糙度要求的分析：花键轴中花键槽、单键槽所在外圆、Φ40的外圆的表面粗糙度要求都比较高，达到0.8，这需要先在普通车床上进行粗车、半精车、精车，最后通过外圆磨削来实现。
（3）热处理要求的分析：这个花键轴的硬度要HRC48~52，这要考虑进行表面淬火处理，需要注意的是选择淬火的时机，需要将淬火安排在合适的工序中。
三工艺设计及拟定工艺路线3.1毛坯生产类型：小批量生产3.2毛坯选择并绘制毛坯图1．零件的材料分析：45#钢2．毛坯的获得方法：自由锻4．毛坯尺寸：φ80X205mm5. 毛坯图3.3制定工艺路线1.工艺路线方案：方案一工序1. 粗车工序2 精车工序3 磨削方案二工序1. 粗车工序2 精车工序3 精细车2.工艺路线比较方案一的特点：加工速度快，成本低。
方案二的特点：尺寸精度比方案一高，但是方案二的成本高于方案一。
综合考虑两种方案的经济性和生产率，应该选择方案一。
3.4确定表面的加工方法以及加工余量Φ52的花键槽部分和Φ30的单键槽部分先粗车后半精车（加工余量0.5mm），粗铣和精铣键槽，经调质处理后粗磨、精磨。
传动轴花键轴零件的工艺及夹具设计
目录课程设计说明书正文..................................................................................... 错误！未定义书签。
