货车倒车影像安装排线详细过程
没有想象中困难教你如何自己安装倒车影像
没有想象中困难教你如何自己安装倒车影像现如今，随着汽车工业技术的发展，各种驾驶辅助系统逐渐普及，像盲区监测、自动刹车、抬头显示等都是非常实用贴心的驾驶辅助系统，它可以使驾驶变得更加简单完全。
而提到驾驶辅助系统，“倒车影像”绝对算是所有辅助系统中应用最广且驾驶员最离不开的系统之一，它就像我们的第三只眼睛一样，帮助驾驶员观察到车辆正后方看不到的视野范围，从而避免车辆发生剐蹭以及撞到过路的行人。
即便如此，现在很多入门级轿车以及低配版车型上原厂依旧没有配备倒车影像功能，车主们只能通过后期加装来实现完成。
那安装倒车影像复杂吗？下面，小编就来就来教各位如何自己动手安装倒车影像。
一、准备与安装目前市场面上的倒车影像多分为两种：一种是替换原厂CD机，直接更换副厂中控大屏，这种倒车影像是比较早期的一种，适合原车中控屏为CD机的车型；还有一种是现在比较主流的智能倒车后视镜，它除了包含倒车影像功能之外，还具备行车记录仪、语音控制导航和在线听歌等功能，可谓一机多用。
而且这种倒车影像还不需要拆装中控屏，大大节省了安装时间。
从安全角度上来讲，直接替换原厂中控屏可能会导致一部分功能无法正常使用。
因此，车主们可以根据自己的车型，选择适合自己的倒车影像。
但最后不管是那种类型，安装倒车影像都是一个相对复杂的工程，需要一定动手能力。
今天，小编就以智能倒车后视镜为例给大家做演示。
首先，在准备好倒车影像后，要先接好线测试一下，若后视镜中没有显示影像的话建议直接选择退货更换。
一般情况下，大部分倒车影像接线都比较简单，按照接口形式直接对插就可以。
其中，如图所示，最长的一根线是用来连接显示屏的，通常上面会带有一个USB接口，用它直接插在智能后视镜上即可。
另外，线束中还包含倒车控制线（正极）以及倒车灯光的线束（正极和负极）。
而倒车控制线一般为红色，这根接线需要与倒车灯正极相连接，从而获取倒车挡位信号，在挂入倒挡后，智能后视镜中就会自动切换出倒车影像的画面。

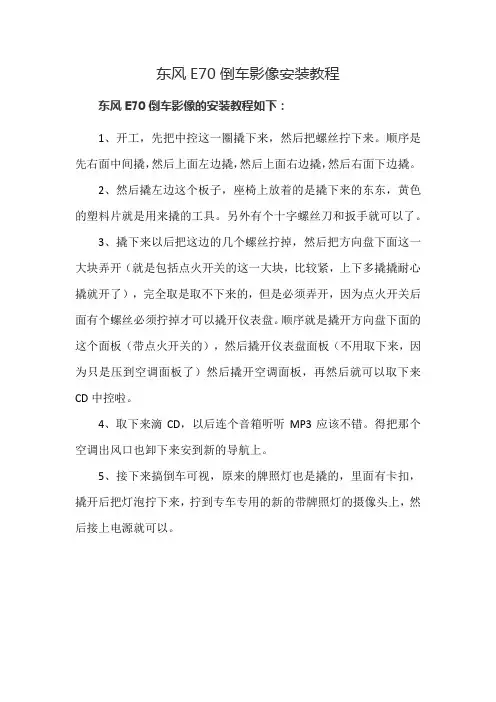

东风E70倒车影像安装教程
东风E70倒车影像安装教程
东风E70倒车影像的安装教程如下：
1、开工，先把中控这一圈撬下来，然后把螺丝拧下来。
顺序是先右面中间撬，然后上面左边撬，然后上面右边撬，然后右面下边撬。
2、然后撬左边这个板子，座椅上放着的是撬下来的东东，黄色的塑料片就是用来撬的工具。
另外有个十字螺丝刀和扳手就可以了。
3、撬下来以后把这边的几个螺丝拧掉，然后把方向盘下面这一大块弄开（就是包括点火开关的这一大块，比较紧，上下多撬撬耐心撬就开了），完全取是取不下来的，但是必须弄开，因为点火开关后面有个螺丝必须拧掉才可以撬开仪表盘。
顺序就是撬开方向盘下面的这个面板（带点火开关的），然后撬开仪表盘面板（不用取下来，因为只是压到空调面板了）然后撬开空调面板，再然后就可以取下来CD中控啦。
4、取下来滴CD，以后连个音箱听听MP3应该不错。
得把那个空调出风口也卸下来安到新的导航上。
5、接下来搞倒车可视，原来的牌照灯也是撬的，里面有卡扣，撬开后把灯泡拧下来，拧到专车专用的新的带牌照灯的摄像头上，然后接上电源就可以。
东风天锦货车GPS导航倒车后视系统方案
（全国独家） （开行业先河 倒车新革命） GPS导航＋影音播放＋后视
广州市宇鸿电子科技有限公司
广州市宇鸿电子科技有限公司 顶尖车载后视制造商
一、可视倒车系统概述........................... 3 二、系统结构..................................................................................................................... 3
三、系统设备分布............................................................................................................. 8 四、设备安装方法............................................................................................................. 9 五、安装线缆................................................................................................................... 10 六、安装工序..................................................................................................................... 9
广州市宇鸿电子科技有限公司 顶尖车载后视制造商
22款丐版奥德赛倒车影像安装教程
22款丐版奥德赛倒车影像安装教程
1、开工，先把中控这一圈撬下来，然后把螺丝拧下来。
顺序是先右面中间撬，然后上面左边撬，然后上面右边撬，然后右面下边撬。
2、然后撬左边这个板子，座椅上放着的是撬下来的东东，黄色的塑料片就是用来撬的工具。
另外有个十字螺丝刀和扳手就OK了。
3、撬下来以后把这边的几个螺丝拧掉，然后把方向盘下面这一大块弄开（就是包括点火开关的这一大块，比较紧，上下多撬撬耐心撬就开了），完全取是取不下来的，但是必须弄开，因为点火开关后面有个螺丝必须拧掉才可以撬开仪表盘。
顺序就是撬开方向盘下面的这个面板（带点火开关的），然后撬开仪表盘面板（不用取下来，因为只是压到空调面板了）然后撬开空调面板，再然后就可以取下来CD中控啦。
总之就使劲撬，太心疼是撬不开的。
4、取下来滴CD，以后连个音箱听听MP3应该不错。
得把那个空调出风口也卸下来安到新的导航上。
5、接下来搞倒车可视，原来的牌照灯也是撬的，里面有卡扣，撬开后把灯泡拧下来，拧到专车专用的新的带牌照灯的摄像头上，然后接上电源就OK了。
后行车记录仪走线方法
后行车记录仪走线方法
后行车记录仪的走线方法可以分为两种：有线和无线。
有线方法：
1. 找到车内的12V电源，通常位于仪表盘下方或中控台。
2. 连接电源线和接地线。
电源线应连接到电源，接地线则通过螺丝固定在底座或车身的一个金属部位上。
3. 沿着汽车的引线或连接到香烟灰缸的电线将数据线连接到行车记录仪（如果数据线不够长，还可以使用延长线）。
4. 将行车记录仪固定在挡风玻璃上。
许多行车记录仪都是通过吸盘或黏贴式底座固定在挡风玻璃上。
无线方法：
1. 找到车内的12V电源，通常位于仪表盘下方或中控台。
2. 连接电源线和接地线。
电源线应连接到电源，接地线则通过螺丝固定在底座或车身的一个金属部位上。
3. 对于无线行车记录仪，只需将其固定在挡风玻璃上，无需连接数据线，因为它通过Wi-Fi或蓝牙与手机或其他设备进行连接。
注意事项：
1. 无论是有线还是无线方法，建议在安装前阅读行车记录仪的说明书，以便确保正确连接和安装方式。
2. 在安装行车记录仪之前，应谨慎考虑其位置，以便其不会影响驾驶员的视线或安全驾驶。
3. 如果您不确定自己能否正确安装行车记录仪，请寻求专业技术支持或将其安装在汽车维修店中。
倒车影像后摄像头安装方法
倒车影像后摄像头安装方法倒车影像后摄像头是一种非常实用的车载设备，它可以帮助司机在倒车时观察车辆后方的情况，避免发生碰撞事故。
下面我们将介绍倒车影像后摄像头的安装方法，希望能帮助到需要安装的车主朋友们。
首先，准备工作。
在安装倒车影像后摄像头之前，我们需要准备一些工具和材料，包括后摄像头、连接线束、工具箱、绝缘胶带、螺丝刀等工具。
另外，还需要确认车辆的电路图，以便更好地了解后摄像头的安装位置和线路连接。
其次，确定安装位置。
一般来说，倒车影像后摄像头安装在车辆后部的中央位置是比较合适的，这样可以最大程度地覆盖到车辆后方的情况。
在确定安装位置后，使用工具箱中的螺丝刀将后摄像头固定在车辆后部。
接着，连接电源线。
根据车辆的电路图，找到后摄像头的电源线束，将其与车辆的倒车灯电源线连接。
这样，在车辆倒车时，后摄像头就会自动开启，显示倒车影像。
然后，连接视频线。
将后摄像头的视频线束与车载显示屏或后视镜上的显示器连接。
在连接时，需要注意视频线的防水性能，以免在日常使用中受潮影响使用效果。
最后，固定线束。
在连接完成后，使用绝缘胶带将线束固定在车辆内部，避免在行驶过程中出现松动或磨损的情况。
在安装完成后，可以进行系统测试，确保倒车影像后摄像头的功能正常。
如果有需要调整的地方，可以根据实际情况进行调整，以达到最佳的使用效果。
总之，倒车影像后摄像头的安装并不复杂，只要按照上述步骤进行，就可以轻松完成。
希望本文所述的安装方法能够帮助到有需要的车主朋友们，让您在倒车时更加安全、便捷。
塞拉图车载DVD倒车后视安装作业
塞拉图车载DVD、倒车后视安装作业！(转自南京赛拉图车友会) 先感谢我的老婆、我的钱包，我的小赛，技工师傅们，是你们让我完美的完成了这次升级行动。
在安装前，我差不多做了一个多星期的准备工作，去勘察各种品牌的车载DVD，最后定位科骏达的
K328，并在淘宝上寻找卖家，为了保证安装，最后和南京的一个卖家取得了联系，并在4月13号下定决心 去安装车载DVD，并加装倒车后视！好了，不说废话了，直接上作业！
这就是马上要安装的科骏达K328
这是倒车后视，老婆选的
开始拆中控面板！
我拆、我拆、我拆拆拆！
中控面板被拆卸下来！
开始拆原装的CD机芯。
我痛恨看到自己的车变成这样
这是拆下来的原装的CD机芯。
K328的真面目
上架
试机
开始布倒车后视的视频线
继续布线
开始拆卸拍照框
布好线，进行整理工作
连接DVD检测倒车后视
倒车后视安装完成
将DVD进行固定后开机测试
开始安装面板
恢复原装
DVD播放效果
收音机界面
主界面
蓝牙拨号界面
设置界面
最后帮老板做个广告！
安装完专门找了比较颠簸的路段开了一下，DVD没有出现跳碟的情况，倒车后视也瞒好用，可以看到后面离
后保险杠的准确距离，感觉不错。
暂先写这么多了，好多功能我还没研究，等我用段时间在汇报具体情况！。
倒车摄像头的安装和调整方法
倒车摄像头的安装和调整方法倒车摄像头的安装和调整方法是如何的呢？随着汽车行业的不断发展，倒车摄像头已经逐渐成为现代汽车的标配装备。
倒车摄像头可以极大地提升驾驶安全性，帮助驾驶者在倒车时更好地了解车辆周围的环境。
本文将为大家介绍倒车摄像头的安装和调整方法，希望能对大家有所帮助。
我们来看一下倒车摄像头的安装步骤。
安装倒车摄像头需要一些基本的工具，例如电钻、扳手、螺丝刀等。
在开始安装之前，请确保车辆的电源已经关闭，并且车辆停在平整的地面上。
第一步，确认安装位置。
倒车摄像头一般安装在车辆的尾部，可以选择安装在车牌上方或者后保险杠上。
选择一个适合的位置，保证摄像头能够清晰拍摄到后方的情况。
第二步，准备安装孔位。
使用电钻在选定的安装位置上打上相应大小的孔位，以便将摄像头线缆线穿过车身。
第三步，固定摄像头。
将摄像头的固定支架与孔位对齐，使用螺丝刀或者扳手将摄像头固定在车身上。
确保摄像头安装牢固稳定。
第四步，连接摄像头线缆。
将摄像头的线缆穿过车身，并与车内导线连接。
这一步需要一定的电器知识和技巧，建议寻求专业人士的帮助，确保连接正确且安全。
第五步，连接电源。
将摄像头的电源线连接到车辆的电源系统中。
根据车辆的不同，可以选择直接连接到车辆的电池上，或者通过车载电源插头连接。
安装完成后，我们需要进行一些调整以确保倒车摄像头的效果最佳。
以下是倒车摄像头的调整方法：第一步，调整摄像头角度。
根据实际需要，调整摄像头的仰角和俯角，以确保能够捕捉到适当的画面范围。
通常，摄像头的仰角应稍微朝下，以便能够看到地面和障碍物。
第二步，调整图像方向。
倒车摄像头的图像可以通过调整摄像头旋转角度来调整。
确保图像显示正确，左右方向和实际情况相符。
第三步，调整图像亮度和对比度。
根据实际情况，调整倒车摄像头的亮度和对比度，以获得清晰的图像。
根据不同的环境光照情况，可能需要进行多次尝试和调整。
第四步，测试和调整声音。
一些倒车摄像头还具有声音提示功能，可以帮助驾驶者更好地了解车辆后方的情况。
货车倒车影像安装排线详细过程
货车倒车影像安装排线详细过程第一步：准备工具和材料安装货车倒车影像需要准备一些工具和材料，主要有螺丝刀、电钻、梯子、电缆、排线、摄像头、显示屏等。
确保工具和材料都是质量可靠的，并充分准备好。
第二步：确定安装位置根据货车的具体型号和车身结构，确定安装倒车影像的位置。
一般来说，最佳位置是在货车尾部的顶端，这样可以最大限度地提高视野。
第三步：安装摄像头使用螺丝刀和电钻，将摄像头固定在已确定的安装位置上。
确保摄像头安装牢固稳定，并且能够提供良好的视野。
摄像头连接的电缆需要预留足够的长度，并与车辆内部电源接线连接。
第四步：安装显示屏将显示屏固定在驾驶员的可见范围内，通常选择安装在仪表盘或者后视镜上。
使用适当的工具将显示屏固定在所选位置上，并确保安装稳固。
第五步：布线连接根据摄像头和显示屏的位置，将电缆和排线从摄像头位置沿着车身布线连接到显示屏位置。
使用电缆固定卡将电缆固定在沿途的车身上，确保电缆不会松动。
第六步：接线连接将摄像头的电缆和显示屏的电缆进行接线连接。
一般来说，摄像头的电缆需要连接到车载电源上的倒车灯电源线，以便在倒车时自动启动摄像头。
而显示屏的电缆需要连接到车载电源上的ACC电源或者点火电源线上，以便在车辆启动时自动启动显示屏。
第七步：测试和调试完成上述安装后，进行测试和调试。
确认倒车灯点亮时，摄像头能够正常工作，并且显示屏能够正常显示倒车影像。
调节显示屏的亮度、对比度和清晰度，以获得最佳的视觉效果。
总之，货车倒车影像安装排线的详细过程包括准备工具和材料、确定安装位置、安装摄像头、安装显示屏、布线连接、接线连接和测试和调试。
通过正确安装和使用倒车影像系统，可以提高货车司机的安全驾驶水平，避免潜在的危险和事故发生。
倒车影像接线原理
倒车影像接线原理
倒车影像接线原理简述如下：
首先，倒车影像系统通常由倒车摄像头、显示器和信号线组成。
摄像头通常安装在汽车后部，用于捕捉后方的图像。
信号线则将图像信号传输到显示器上，以便驾驶员可以观看。
接线原理如下：
1. 电源接线：首先，将倒车影像系统与汽车电源连接。
通常，摄像头和显示器均需要电源供应。
将摄像头的电源导线连接到汽车的正极或电源线上，并将显示器的电源导线插入汽车点烟器插座或其他适当的电源接口上。
2. 视频信号接线：将倒车摄像头的视频信号线连接到显示器上。
通常，这需要确定显示器的视频输入接口。
大多数显示器具有RCA插头（通常为黄色），可简单地将摄像头的视频信号线
插入其中。
但是，如果显示器使用其他类型的接口，例如HDMI或VGA，则需要使用相应的转接线将视频信号导线连
接到正确的接口上。
3. 触发信号接线（可选）：某些倒车影像系统可以连接到汽车的倒车灯电路，以便在倒车时自动开启系统。
这通常需要将摄像头的触发信号线连接到倒车灯的正极上。
当倒车灯开启时，系统将接收到触发信号并自动启动。
总之，通过以上接线原理，倒车影像系统能够将摄像头捕捉到
的后方图像传输到显示器上，帮助驾驶员在倒车时获取更清晰的视觉辅助，提高行车安全性。
新风云三厢倒车影像自己作业附详细安装过程图(求精)
二个工具，卖家送的
新风云三厢倒车影像自己作业附详细安装过程图（求精） 背面图，据说这个是升级版本，之前的版本后面有没那么多接口的 ，，其中包括高低音输出，一路视频输入，二路视频输出，一路倒车输入 。
新风云三厢倒车影像自己作业附详细安装过程图（求精）因为这个产 品据说是升级版本，卖家说因新老产品交替中。
洞了，， 新风云三厢倒车影像自己作业附详细安装过程图（求精）新风云三厢
倒车影像自己作业附详细安装过程图（求精）新风云三厢倒车影像自己作 业附详细安装过程图（求精）
再向左找，就能找到倒车雷达的盒子，，在盒子边上有一把线，具体 自己量一下电压就行，，的，，用万用表量一下，我的是一根紫色线。
因线不够长，所以自己找了根线把倒车电源引出来，，
接线反正不用说，都刚好的，直接对着接就行。
新风云三厢倒车影像自己作业附详细安装过程图（求精）新风云三厢 倒车影像自己作业附详细安装过程图（求精）
下一步准备接的天线，，看过论坛上有个车友放在柱顶，所以我也照 着他的做，在这里先谢谢那位兄弟，，
接线走过手套箱，先把手套箱拆了，左右二边都向中间扳就行了，右 边先出来再出左边感觉省力点。
新风云三厢倒车影像自己作业附详细安装过程图（求精） 新的影像系统先上好边上的罗丝，其实对于风云２来说三个罗丝都可
以加上，但包装里只能５个，所以下面一个只能不上了，，这块铁皮前面 部分最好和机器对直，屏对自己，左边的面板最好向外再撬开点，为了让 机器尽量向右靠，安装机器的时候也一样，尽量让机器向右边，，不然到 时候左边的按钮会卡到面板下面去，不好看也不太好操作。
然后把这根线接到倒车摄像头的电源线以及倒车视频线上，大功告成 ！！！！！！！！
德赛西威SV2311详细更换操作
SV2311+倒车影像+电视盒DIY作业前言：这个SV2311其实是NAV262的网络版，因此安装作业借鉴了其他已改装NAV262车友的大量经验进行的，但也做了些许补充，或许对后来者有点帮助吧。
车况介绍：2013年底购买的1.4T自豪版，原车装有RCD510USB，4S加装了未知品牌的行车记录仪，未作业前不知该记录仪如何取电。
作业内容：安装SV2311、未知品牌倒车影像、顺义牌车载电视接收盒作业所需工具：从左到右，从上到下依次为：剪刀、3M绝缘胶布、工具刀、备用电线、尖嘴钳、T20螺丝刀、3M双面胶、塑料撬板、铁丝。
注意，该铁丝可不是一般的铁丝，下文会提到。
收纳盒，请忽视卷尺。
我用的是乐扣盒，尺寸约300mm×200mm×100mm，用于装入可放进去的工具以及一切可放进去的从车上拆下的零部件。
这个很重要，拆下的小零件一定要收好，丢了挺麻烦的。
安装作业过程：一、确认需安装的主要部件1.1德赛西威SV2311SV2311装箱清单如上图，其中塑料撬板是我要求天猫店主额外提供的。
第二排从左到右依次为：SV2311主机、CANBUS转接线（高尔夫6无需此线）、导航天线、USB接口线（原车有USB接口的无需此线）、AUX接线。
主机正面，注意文字说明部分。
主机正上方，两个螺丝按主机屏标签提示要拆掉，本图中的标签最下方的条形码撕掉后贴在保修卡中。
主机背面接口，按图中标明的顺序各接口依次连接：CANBUS线、倒车影像、电视盒、收音机天线、导航天线、USB连线。
1.2车载CMMB电视盒图中左上方四捆线，最上捆线白色接头与2311主机连接，另一端与中间两捆线之一连接，中间两捆线是一样的，只用其中一捆就可以了，一端接最上捆线，一端接电视盒（图中最左下方），最下捆线铜接头及电视盒红色突出部位。
电视盒只有两个接口就不放图了。
1.3倒车影像摄像头倒车影像，天猫店家蛮周到的，买来的时候就已接好了，需注意的是本作业中的倒车影像接线无继电器，和sunchery的倒车影像作业中的购买的原接线不同，有继电器的请参考sunchery的DIY作业。
倒车影像导航系统安装及调试细节说明
倒车影像导航系统安装及调试细节说明本文档旨在提供倒车影像导航系统的安装和调试细节说明，以帮助用户正确安装和调试该系统。
安装步骤1. 准备材料和工具：- 倒车影像导航系统主机- 显示屏- 摄像头- 电缆和连接器- 电源线- 手动和电动工具2. 确定安装位置：- 根据车辆结构和用户需求，选择合适的安装位置。
- 确保安装位置具有稳定和适当的视野范围。
3. 安装导航系统主机：- 根据用户手册中的安装说明，将导航系统主机安装在选择的位置。
- 使用合适的螺丝和支架固定主机。
4. 安装显示屏：- 将显示屏安装在车辆内部合适的位置，以便驾驶员能够方便地查看。
- 使用支架和固定装置固定显示屏。
5. 连接导航系统主机和显示屏：- 使用合适的电缆和连接器将导航系统主机和显示屏连接起来。
- 根据用户手册中的连接说明，正确连接各个接口。
6. 安装和连接摄像头：- 根据车辆结构和用户需求，选择合适的摄像头安装位置。
- 使用支架和固定装置将摄像头安装在选择的位置。
- 连接摄像头电缆到导航系统主机。
7. 连接电源线：- 将导航系统主机和显示屏的电源线连接到车辆的电源系统。
- 根据用户手册中的电源连接说明，正确连接电源线。
8. 完成安装：- 确保所有连接紧固并牢固。
- 清除任何隐形或杂物残留物。
- 测试系统是否正常工作。
调试步骤1. 检查连接：- 确保所有连接器连接牢固且正确。
- 检查所有电缆是否正确连接。
2. 调整图像：- 根据需要，调整摄像头的角度和位置，以获得最佳图像效果。
- 在显示屏上观察图像是否清晰和正确。
3. 测试系统功能：- 启动导航系统，并测试其功能。
- 检查是否可以显示倒车影像。
- 测试其他导航和功能按钮是否正常工作。
4. 调整设置：- 根据用户手册中的说明，调整导航系统的设置，如音量、语言、屏幕亮度等。
5. 修复问题：- 如果遇到任何问题，参考用户手册中的故障排除指南，并尝试解决问题。
- 如果问题无法解决，请联系制造商或专业技术人员寻求协助。
君威加装倒车影像施工方案
君威加装倒车影像施工方案1. 引言倒车影像系统是现代汽车常见的辅助驾驶技术之一，它能够帮助驾驶员在倒车时更加准确地判断车辆与障碍物的距离，提高行车安全性。
本文档将介绍在君威上加装倒车影像系统的具体施工方案。
2. 所需材料在施工之前，需要准备以下工具和材料：•倒车影像系统主机•倒车摄像头•电源线、视频线和信号线•电缆套管和束线带•电烙铁和焊锡3. 施工步骤步骤一：安装倒车摄像头1.选择适合君威的倒车影像系统摄像头，一般可安装在后备厢或车牌位置。
2.使用电缆套管将摄像头线路从摄像头位置引向车内。
3.清洁并打磨安装位置，确保表面光滑。
4.使用束线带将摄像头固定在安装位置上。
步骤二：连接倒车摄像头1.将摄像头的电源线、视频线和信号线分别引入车内。
2.根据倒车影像系统主机的电路图，将电源线与12V电源接口相连。
3.将视频线插入主机的视频输入接口。
4.连接信号线至主机的信号输入接口。
步骤三：固定和布线1.使用电缆套管和束线带将电源线、视频线和信号线固定在车内，避免杂乱和绞缠。
2.确保布线不会影响到其他车载设备和导致短路。
步骤四：连接主机1.根据倒车影像系统主机的接口，将主机与车辆的音视频系统相连接。
2.通过线束连接，确保信号的稳定传输。
步骤五：测试和调试1.启动车辆，将倒车挡位打开。
2.检查倒车影像系统的主机是否能够正常打开，并显示摄像头捕捉到的画面。
3.检查影像画面是否清晰，是否有颜色变形或无法正常呈现的问题。
4.调整摄像头的角度和方向，确保显示的影像符合实际视野。
4. 注意事项•在施工过程中，务必谨慎操作电器设备，避免触电和短路的风险。
•确保在施工前将车辆的电源关闭，并遵守施工安全规范。
•若对汽车电器不熟悉或感觉施工过程过于复杂，建议请专业人士施工或前往专业车辆改装店。
•在选择倒车影像系统主机和摄像头时，建议选择质量可靠、性能稳定的产品，避免影响行车安全。
5. 总结通过本文档，我们了解了在君威上加装倒车影像系统的施工方案，包括安装摄像头、连接线路、固定布线、连接主机以及测试和调试的步骤。
倒车影像怎么安装
1、现在倒车影像一般分为两种，一种是有线的，需要拆解汽车的一些部分，一种是无线(最好有夜视、防水功能的)，安装相对简单，这里我们以无线的为例。
2、首先我们需要一个显示屏，支持AVIN(影像输入)，如果车载的不行的话，可以用手机连接。
3、将倒车摄像头的电源线接到倒车灯的两极，点火，挂倒档，看看有没有图像图像显示。
4、最后调整摄像头位置，要在车尾正中间。
倒车影像延长线内部结构
倒车影像延长线内部结构
倒车影像线有四根红色火线黄色信号线黑色打铁线白色控制火线。
补充：
倒车影像的出现让倒车变得更加方便，它可以让人们通过车上的影像看到车后的物体和距离。
如果你的车辆没有倒车影像的配置，也可以以后再装。
安装过程中比较麻烦的问题是倒车摄像头的布线布局。
这里就介绍一下倒车影像中摄像头的接线。
1.准备工具:胶带、螺丝刀、钢丝钳、橡胶撬刀、牵引线。
第一步，将原厂配件摄像头线束插到后牌照灯的钻孔中，然后直接夹进去;
第二步，拆下后备箱内胆，拉出防水走线橡胶圈，用牵引线将摄像头线束拉入后备箱，将摄像头线束和数据连接器引到橡胶圈走线孔，最后将防水走线橡胶圈放回原处;
第三步，拆下后备箱左侧装饰板，将数据电源集成延长线插入摄像头线束，沿原车线束从后装饰板引出;
第四步，拉开后座左侧车门的密封胶条，拉入后座舱，将数据电源集成插头和剩余延长线一起拔出;
第五步，将后备箱复原，将延长线沿着车门旁的胶带塞入塑料板的缝隙中，直至到达驾驶舱门口;
第六步:取下大灯下的储物盒，穿过OBD接口，然后将连接端口
与导航仪的接口连接。
货车比普通的小轿车更需要倒车影像功能,但是很多车友买了货车倒
货车比普通的小轿车更需要倒车影像功能，但是很多车友买了货车倒车摄像头之后不会安装。
下面介绍一下货
车倒车影像系统的排线方法
货车倒车影像视频线
货车倒车摄像头
倒车视频线一定要保护好用的是汽车专用的波纹管，已经剪开口了
接视频线，把线套到波纹管里面，
套完之后的货车倒车视频线
接倒车灯的电源线接地线，接到倒车视频线的负极上面
把货车倒车摄像头的搭铁线固定好!
摄像头固定位置
货车视频线从里面开始布线
为了给上梁的打开活动需要，电线要留一段延长的，就是红色字那里，可以看到是把电线弄一团，打开里面有
15CM左右
视频线从上面的钢开始向下走线
再从车厢底下穿出来
一直和原车线路一起走一直到车头的和倒车影像连接
在这里就完了，接电就可以了，这就是货车倒车视频影像的排线过程
-来源网络，仅供个人学习参考。
汽车后视摄像头的安装说明
汽车后视摄像头的安装说明汽车后视摄像头的安装说明一、安装准备您将在这份安装说明中了解到如何安装汽车后视摄像头，让您更加方便地倒车。
在开始安装之前，请确保您已经准备好了以下工具和材料：- 一个后视摄像头套件，包括摄像头、电缆和连接器等- 一个镗孔器或扳手- 打孔器或钻头（根据您车辆的车牌架尺寸选择）- 电缆束扎带和胶带- 螺丝刀和螺丝扳手- 螺丝和接线端子的选择根据您的车辆需求而定- 接地线（或拇指底下的镀铬铜丝使用）记住，在进行安装之前，确保汽车的电池已经断开。
二、安装步骤1. 选择位置：首先，选择一个合适的位置来安装您的后视摄像头。
这通常是在车辆的后部中央，离车牌框不远的地方，因为这样可以最好地涵盖您的后方视野。
2. 打孔并安装摄像头：使用打孔器或钻头，根据您车辆的车牌架尺寸，打孔一个合适大小的孔洞。
然后，将摄像头安装到孔洞中。
使用螺丝和接线端子将摄像头固定到车辆上。
3. 安装电缆：将摄像头的电缆从车尾延伸到车内。
您可以沿着车辆的边缘或沿着车顶的内部线路来隐藏电缆。
使用电缆束扎带或胶带固定电缆，以确保不会干扰驾驶员的操作。
4. 连接摄像头电缆：将摄像头电缆连接到车辆上的显示器或导航系统。
这通常需要您找到一个适合连接的电缆插槽。
5. 连接电源：将摄像头的电源连接到汽车电源系统。
您可以使用电瓶上的接地线或者镀铬铜丝将摄像头接地。
确保连接电源时，反向电流保护设备已经启用。
6. 安装显示器（可选）：如果您的车辆没有内置的显示器或导航系统，您可以额外安装一个显示器。
将显示器安装在一个方便操作的位置，以确保您能够清晰地看到摄像头拍摄的影像。
7. 系统测试：在安装完成后，开始测试您的摄像头。
打开车辆的电源，启动后视摄像头系统，并观察显示器上是否显示后方清晰的图像。
确保在倒车时，显示器能够实时反映车辆后方的情况。
三、安全注意事项在安装和使用后视摄像头时，请牢记以下安全注意事项：1. 确保所有连接都牢固可靠，以防摄像头和电缆松动。
倒车影像后摄像头安装方法
倒车影像后摄像头安装方法
倒车影像后摄像头的安装对于车辆行驶安全具有非常重要的意义。
通过倒车影
像后摄像头，驾驶员可以清晰地看到车辆后方的情况，避免了因为盲区造成的事故。
下面将介绍倒车影像后摄像头的安装方法，希望能够对您有所帮助。
首先，准备工具和材料。
安装倒车影像后摄像头需要的工具和材料有，倒车影
像后摄像头、电工胶布、电工胶带、扎带、螺丝刀、电钻、电线、接线端子、绝缘套管等。
其次，确定后摄像头的安装位置。
一般情况下，后摄像头安装在车辆后备箱的
中央位置，这样可以最大程度地覆盖到车辆后方的情况。
在确定安装位置后，用电工胶布或者电工胶带固定好摄像头。
然后，接线连接。
首先要找到车辆的倒车灯电源线，这条线一般位于车辆行驶
灯的线束中。
然后将后摄像头的电源线和视频线与倒车灯电源线连接，可以使用接线端子和绝缘套管来保护接头，确保连接牢靠。
接着，安装显示屏。
如果车辆原装有显示屏，只需要将后摄像头的视频线与显
示屏连接即可。
如果车辆没有原装显示屏，需要另外购买并安装显示屏，连接方法与原装显示屏相同。
最后，调试和固定。
在接线连接完成后，需要进行一次调试，确认后摄像头和
显示屏的连接正常。
调试完成后，使用扎带将线束整理好，固定在车辆的线槽中，确保不会出现松动或者折断的情况。
通过以上的安装方法，倒车影像后摄像头就可以成功地安装在车辆上了。
在安
装过程中，一定要注意安全，避免触电和车辆损坏的情况。
希望本文对您有所帮助，祝您驾驶愉快，行车安全！。
货车倒车影像安装排线详细过程
货车比普通的小轿车更需要倒车影像功能,但是很多车友买了货车倒车摄像头之后不会安装;下面介绍一下货车倒车影像系统的排线方法
货车倒车影像视频线
货车倒车摄像头
倒车视频线一定要保护好用的是汽车专用的波纹管,已经剪开口了
接视频线,把线套到波纹管里面,
套完之后的货车倒车视频线
接倒车灯的电源线接地线,接到倒车视频线的负极上面
把货车倒车摄像头的搭铁线固定好
摄像头固定位置
货车视频线从里面开始布线
为了给上梁的打开活动需要,电线要留一段延长的,就是红色字那里,可以看到是把电线弄一团,打开里面有15CM左右
视频线从上面的钢开始向下走线
再从车厢底下穿出来
一直和原车线路一起走一直到车头的和倒车影像连接
在这里就完了,接电就可以了,这就是货车倒车视频影像的排线过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
货车比普通的小轿车更需要倒车影像功能，但是很多车友买了货车倒车摄像头之后不会安装。
下面介绍一下货车倒车影像系统的排线方法
货车倒车影像视频线
货车倒车摄像头
倒车视频线一定要保护好用的是汽车专用的波纹管，已经剪开口了接视频线，把线套到波纹管里面，
套完之后的货车倒车视频线
接倒车灯的电源线接地线，接到倒车视频线的负极上面
把货车倒车摄像头的搭铁线固定好! 摄像头固定位置
货车视频线从里面开始布线
为了给上梁的打开活动需要，电线要留一段延长的，就是红色字那里，可以看到是把电线弄一团，打开里面有15CM左右
视频线从上面的钢开始向下走线再从车厢底下穿出来
一直和原车线路一起走一直到车头的和倒车影像连接
在这里就完了，接电就可以了，这就是货车倒车视频影像的排线过程。
