水利工程制图规定
水利工程制图规定.(DOC)
水利工程制图规定1适用范围1.1为实现水利工程制图标准化，以适应勘测、设计、施工和成果存档等各方面的要求，特制定本标准。
1.2本标准是水工CAD制图的统一规则，适用于水利工程以及与水利工程相关专业领域中的各设计阶段工程图样的绘制。
2工作目标2.1规范化——实现设计成果在版面上的统一、整洁、美观，有效提高水利工程设计的成果质量。
2.2标准化——避免一些制图通病，减少重复修改工作量，提高水利工程设计的工作效率。
2.3网络化——便于设计成果在内部网络上规范化管理，便于不同工作人员之间设计成果的共享使用。
3执行规范、标准水利工程专业制图，除应遵守本标准外，还应符合《水利水电工程制图标准》等其他有关国家标准及行业标准的规定。
3.1《CAD工程制图规则》（GB/T 18229-2000）。
3.2 《水利水电工程制图标准－基础制图》（SL73.1-95）。
3.3 《水利水电工程制图标准－水工建筑图》（SL73.2-95）。
3.4 《水利水电工程制图标准－勘测图》（SL73.3-95）。
3.5 《水利水电工程制图标准－水力机械图》（SL73.4-95）。
3.6 《水利水电工程制图标准－电气图》（SL73.5-2001）。
3.7 《水利水电工程制图标准－水土保持图》（SL73.6-2001）。
3.8 《给水排水制图标准》（GB/T 50106-2001）。
4制图规定4.1 总体要求4.1.1本标准最终目标为形成绘图表达风格的统一，不提倡过于表现个人绘图风格。
4.1.2水利工程制图的最终成果应线条清晰、图面整洁、风格统一、总体效果美观大方。
4.2 图框、图题栏、图名水利工程制图应采用统一的标准图框和图题栏。
4.2.1电子制图图框宜设置外框、内框。
其中，外框不需打印，可采用细实线，其作用为：用于选定打印范围，方便控制打印；内框采用粗实线，是需要打印输出的图框。
4.2.2 需要装订的图幅，其外框与内框的间距为：左侧25毫米（出图后实际尺寸，下同），上、下、右三侧均为10毫米；不需要装订的图幅，外框与内框的四侧间距相等，均为10毫米（A2及以下图幅）或20毫米（A1及以上图幅）。
水利工程竣工图绘制要求
水利工程竣工图绘制要求水利工程建设项目档案管理规定2005年11月1日，水利部发布（水办[2005]480号）第十八条竣工图是水利工程档案的重要组成部分，必须做到完整、准确、清晰、系统、修改规范、签字手续完备。
项目法人应负责编制项目总平面图和综合管线竣工图。
施工单位应以单位工程或专业为单位编制竣工图。
竣工图须由编制单位在图标上方空白处逐张加盖\"竣工图章\"（附件4-1），有关单位和责任人应严格履行签字手续。
每套竣工图应附编制说明、鉴定意见及目录。
施工单位应按以下要求编制竣工图：（一）按施工图施工没有变动的，须在施工图上加盖并签署竣工图章；（二）一般性的图纸变更及符合杠改或划改要求的，可在原施工图上更改，在说明栏内注明变更依据，加盖并签署竣工图章；（三）凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图（可不再加盖竣工图章）。
重绘图应按原图编号，并在说明栏内注明变更依据，在图标栏内注明\"竣工阶段\"和绘制竣工图的时间、单位、责任人。
监理单位应在图标上方加盖并签署\"竣工图确认章\"（见附件4-2）。
附件4竣工图章及竣工图确认章4－1 竣工图章 （比例1：1，单位mm ）(X X工程)竣工图编制单位技术负责人编制日期监理单位编制人审核人80252520日期104－2 竣工图确认章 （比例1：1，单位mm ）注：竣工图章中（X X 工程）应在图章制作时，直接填写上工程项目的全称；竣工图章与确认章中的编制单位与监理单位均可在图章制作时，直接填写清楚。
附件5（ X X X ）工程档案交接单本单附有目录张，包含工程档案资料卷。
(其中永久卷, 长期卷, 短期卷；在永久卷中包含竣工图张 ) 归档或移交单位 (签章): 经手人：年月日接收单位 (签章):经手人: 年月日。
湖南省水利工程管理与保护范围划界成果制图规定、成果数据格式规定
告示牌
红色
见备注
255，0，0
24
保护范围
告示牌
蓝色
见备注
0，92，230
24
百米桩
黄色
实心圆圈 (黑色边框)
255，255，0
8
堤顶中轴线 黄色
实线
255，255，0
2
水利工程
轮廓线
黄色 虚线 4:4 255，255，0
2
等高线
—6—
灰色
实线
128，128，128
0.4
备注
透明度 0～20%
名称
序号
23 24 二 1 2 3 4 5 6 7 8 9 三 1 2 3 4 5 6 7 8
要素标识符
DDZZL BMZ
BaseMap（基础数据集） CJXZQL CJXZQA XZQL XZQA SXL SXFSSSL SXM DGL GCD
FZResults（辅助要素集） QXJZWP PJL KWL NDJL WDJL YYHJL ZDFWL GCLKL
界桩 告示牌
几何 特征 Line Line Line Line Line Polygon Polygon Polygon Polygon Polygon Line Line Line Line Line Polygon Polygon Polygon Polygon Polygon Point Point
序 图层名称
号
1 GLFWL_SK
2 GLFWL_DF
3 GLFWL_GQ
4 GLFWL_BZ
5 GLFWL_SZ
6 GLFWA_SK
8 GLFWA_DF
9 GLFWA_GQ
10 GLFWA_BZ
水利工程竣工图绘制要求
水利工程竣工图绘制要求水利工程建设项目档案管理规定2005年11月1日，水利部发布（水办[2005]480号）第十八条竣工图是水利工程档案的重要组成部分，必须做到完整、准确、清晰、系统、修改规范、签字手续完备。
项目法人应负责编制项目总平面图和综合管线竣工图。
施工单位应以单位工程或专业为单位编制竣工图。
竣工图须由编制单位在图标上方空白处逐张加盖\"竣工图章\"（附件4-1），有关单位和责任人应严格履行签字手续。
每套竣工图应附编制说明、鉴定意见及目录。
施工单位应按以下要求编制竣工图：（一）按施工图施工没有变动的，须在施工图上加盖并签署竣工图章；（二）一般性的图纸变更及符合杠改或划改要求的，可在原施工图上更改，在说明栏内注明变更依据，加盖并签署竣工图章；（三）凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图（可不再加盖竣工图章）。
重绘图应按原图编号，并在说明栏内注明变更依据，在图标栏内注明\"竣工阶段\"和绘制竣工图的时间、单位、责任人。
监理单位应在图标上方加盖并签署\"竣工图确认章\"（见附件4-2）。
附件4竣工图章及竣工图确认章4－1 竣工图章 （比例1：1，单位mm ）(X X工程)竣工图编制单位技术负责人编制日期监理单位编制人审核人80252520日期104－2 竣工图确认章 （比例1：1，单位mm ）注：竣工图章中（X X 工程）应在图章制作时，直接填写上工程项目的全称；竣工图章与确认章中的编制单位与监理单位均可在图章制作时，直接填写清楚。
附件5（ X X X ）工程档案交接单本单附有目录张，包含工程档案资料卷。
(其中永久卷, 长期卷, 短期卷；在永久卷中包含竣工图张 ) 归档或移交单位 (签章): 经手人：年月日接收单位 (签章):经手人: 年月日。
水利水电工程制图标准
水利水电工程制图标准水利水电工程制图标准是水利工程的重要组成部分，它规定了水利工程施工图的绘制方法和要求，确保了施工图的准确性和合法性。
本文就介绍水利水电工程制图标准的内容，以及如何完成合理的水利工程制图，以期为水利工程的可持续发展提供参考。
一、水利水电工程制图标准水利水电工程制图标准主要包括：绘图材料、施工图要求、绘图工艺要求、比例缩放和数字坐标系统、绘图注记要求等。
1.绘图材料：施工图可以采用纸绘图、喷墨绘图和电子绘图三种方式。
施工图纸以0.3-0.6mm厚度的抗水白纸为最佳，喷墨绘图使用普通白纸或特殊白纸，电子绘图以电脑仿影机、彩色扫描仪和电脑绘图仪为主。
2.施工图要求：施工图书写要清晰、工整，上下左右精度要求一致，施工图加减宽和高度要求不能超过0.2mm的误差。
3.绘图工艺要求：工程绘图应充分发挥当前国际先进的设计技术，采用最新的设计理念与符号，如真实比例、细节画法、逼真色彩、精细细度等。
4.比例缩放和数字坐标系统：工程施工图绘制中必须使用国家统一定义的坐标系统，以便在实践中实施和控制精度。
5.注记要求：施工图上的注记必须清晰、准确，便于理解。
注记的大小和直径要符合可操作性，草图的文字笔画要清晰，不要出现拼写错误。
二、如何完成合理的水利工程制图1.根据施工要求准备相关资料：仔细检查施工图和施工文件，搜集有关资料，包括水动力学、护坡、排渠、桩基等，确定绘图时要使用的材料和软件。
2.完成图纸：在画图前，首先确定基础图纸，然后制定画图计划，完成按照施工要求和图纸要求的施工图。
3.完成注记与尺寸：在完成施工图的基础上，填写施工图的尺寸与施工文件，并将注记量尺寸与施工文件联系起来，以确保工程施工质量符合要求。
4.审核检查：完成施工图绘制后，要安排专业人员进行严格审查，以确保工程施工质量符合施工要求。
三、结束语水利水电工程制图标准是水利工程的重要组成部分，决定了施工质量的合理性和准确性。
严格按照施工图要求准备材料，按照设计要求绘制施工图，正确地完成图纸的注记与尺寸，严格审核检查，才能实现精确施工，保障工程质量和安全。
水利工程制图规定
水利工程制图规定（2009年11月13日公布）1合用范围1.1为实现我企业水利工程制图原则化，以适应勘测、设计、施工和成果存档等各方面旳规定，特制定本原则。
1.2本原则是水工CAD制图旳统一规则，合用于我企业水利工程以及与水利工程有关专业领域中旳各设计阶段工程图样旳绘制。
2工作目旳2.1规范化——实现设计成果在版面上旳统一、整洁、美观，有效提高水利工程设计旳成果质量。
2.2原则化——防止某些制图通病，减少反复修改工作量，提高水利工程设计旳工作效率。
2.3网络化——便于设计成果在内部网络上规范化管理，便于不一样工作人员之间设计成果旳共享使用。
3执行规范、原则我企业水利工程专业制图，除应遵守本原则外，还应符合《水利水电工程制图原则》等其他有关国标及行业原则旳规定。
3.1《CAD工程制图规则》（GB/T 18229-2023）。
3.2 《水利水电工程制图原则－基础制图》（SL73.1-95）。
3.3 《水利水电工程制图原则－水工建筑图》（SL73.2-95）。
3.4 《水利水电工程制图原则－勘测图》（SL73.3-95）。
3.5 《水利水电工程制图原则－水力机械图》（SL73.4-95）。
3.6 《水利水电工程制图原则－电气图》（SL73.5-2023）。
3.7 《水利水电工程制图原则－水土保持图》（SL73.6-2023）。
3.8 《给水排水制图原则》（GB/T 50106-2023）。
4制图规定4.1 总体规定本原则最终目旳为形成企业各组员绘图体现风格旳统一，不倡导过于体现个人绘图风格。
水利工程制图旳最终成果应线条清晰、图面整洁、风格统一、总体效果美观大方。
4.2 图框、图题栏、图名我企业水利工程制图应采用统一旳原则图框和图题栏。
电子制图图框宜设置外框、内框。
其中，外框不需打印，可采用细实线，其作用为：用于选定打印范围，以便控制打印；内框采用粗实线，是需要打印输出旳图框。
4.2.2 需要装订旳图幅，其外框与内框旳间距为：左侧25毫米（出图后实际尺寸，下同），上、下、右三侧均为10毫米；不需要装订旳图幅，外框与内框旳四侧间距相等，均为10毫米（A2及如下图幅）或20毫米（A1及以上图幅）。
水利水电制图最新规范标准
水利水电制图最新规范标准水利水电工程制图是确保工程质量、安全和效率的重要环节。
随着技术的发展和行业标准的更新，制定和遵守最新的水利水电制图规范标准至关重要。
以下是水利水电制图的最新规范标准的主要内容：1. 图纸格式和比例：所有图纸应符合国际标准尺寸，如A0、A1、A2等，并根据工程规模和复杂性选择合适的比例尺。
2. 图线规范：图线应清晰、连续，分为粗实线、细实线、虚线、点划线等，以区分不同的设计元素和层次。
3. 尺寸标注：尺寸标注应准确无误，包括线性尺寸、角度尺寸和半径尺寸等，且应遵循一致的标注规则。
4. 符号和图例：使用统一的水利水电工程符号和图例，确保图纸的可读性和标准化。
5. 文字说明：图纸上的文字说明应简洁明了，字体大小和样式应统一，以便于阅读和理解。
6. 材料标注：所有使用的建筑材料和构件应明确标注其材料类型、规格和性能要求。
7. 电气和机械图纸：电气图纸应包括详细的电路图、接线图和设备布置图；机械图纸应包括设备结构图、部件图和装配图。
8. 施工细节：施工图纸应详细展示施工过程中的关键节点和细节，包括接合方式、固定方法和施工顺序。
9. 安全标准：图纸应符合国家和地方的安全规范，特别是对于水坝、水库、泵站等关键设施的设计。
10. 环境影响：在设计图纸中应考虑环境影响评估，确保工程对周围环境的影响降到最低。
11. 数字化和信息化：鼓励使用计算机辅助设计(CAD)和其他信息技术工具，提高设计效率和图纸质量。
12. 图纸审查和批准：所有图纸在发布前应经过严格的审查和批准流程，确保图纸的准确性和合规性。
13. 图纸更新和维护：随着工程进展，图纸应及时更新，反映最新的设计变更和施工情况。
14. 图纸存档：所有图纸和相关文档应进行电子和纸质存档，以便于工程后期的查阅和分析。
15. 国际合作和交流：在跨国水利水电项目中，应考虑国际标准和规范，促进技术交流和合作。
水利水电制图的最新规范标准旨在提高工程设计的质量和效率，确保工程安全，同时促进行业的可持续发展。
水利水电工程制图标准
水利水电工程制图标准水利水电工程制图是水利水电工程建设的重要环节，它直接关系到工程的设计、施工和运行。
因此，水利水电工程制图标准的制定对于提高工程质量、保障工程安全具有重要的意义。
本文将就水利水电工程制图标准进行详细介绍，希望能够对相关从业人员有所帮助。
首先，水利水电工程制图标准需要符合国家相关法律法规和标准。
在制图过程中，需要遵守国家有关水利水电工程的相关法律法规，同时还需要符合国家有关工程制图的标准规范，确保制图符合国家的要求，具有合法性和规范性。
其次，水利水电工程制图标准需要符合工程实际情况。
在制图过程中，需要充分考虑工程的实际情况，结合工程的地质、水文、气象等情况，进行合理的制图设计。
只有符合工程实际情况的制图才能够有效地指导工程的建设和运行。
另外，水利水电工程制图标准需要具有可操作性和实用性。
制图标准不应该过于复杂，需要简洁明了，便于工程技术人员进行操作和应用。
同时，制图标准还需要具有实用性，能够真正指导工程建设和运行，提高工程的效益和安全性。
此外，水利水电工程制图标准还需要具有科学性和先进性。
制图标准需要符合科学的制图原理和方法，保证制图的准确性和科学性。
同时，制图标准还需要具有先进性，能够借鉴国际先进的制图经验和技术，不断提高制图水平和质量。
最后，水利水电工程制图标准需要具有规范性和统一性。
在制图过程中，需要严格按照标准规范进行操作，保证制图的规范性。
同时，制图标准还需要具有统一性，不同工程的制图应该遵循统一的标准，确保制图结果的统一和一致。
总之，水利水电工程制图标准的制定对于工程建设具有重要的意义，需要符合国家相关法律法规和标准，同时还需要符合工程实际情况，具有可操作性、实用性、科学性、先进性、规范性和统一性。
只有制定合理的制图标准，才能够有效地指导和促进水利水电工程的建设和发展。
希望相关从业人员能够严格按照制图标准进行操作，确保工程质量和安全。
以上就是关于水利水电工程制图标准的相关内容介绍，希望对大家有所帮助。
水利水电工程制图标准 勘测图【SL73.3-95】条文说明
要按比例绘制的符号 其尺寸大小必须遵照国家标准 地形图图式 中的规定
在地形图图例中 凡是与地质勘测符号 见表
中重复的内容 如钻孔 土钻孔 地质点
水利水电工程制图标准勘测图条文说明
等 以地质勘测符号为准 本节不再列入
在地形图图例中 凡是与水工 施工建筑物图例 见 基础制图
中重复的内容
如沟渠 护岸 挡土墙 闸 坝 堤 铁路 公路 桥梁 水塔 泵等 以水工 施工建筑物图例为准 本节
>
中华人民共和国行业标准
水利水电工程制图标准 勘测图
条文说明
勘测制图一般规定 主要地质图件的编制内容 勘测图图例 工程地质主要图式
目次
水利水电工程制图标准勘测图条文说明
勘测图是在 水利水电工程地质勘察资料内业整理规程
试行 第二章 图件的编
制 第二节 一般规定与要求 第三节 专门规定与要求 和附件一 图例 等三部分的基础上进行了
的真实位置上绘出控制点符号 并注出点名
居民点 工矿企业建筑物和公共设施 工矿企业建筑物 公共设施是国民经济建设的重要
设施 图上要准确表示其位置 形状和性质特征
独立地物 独立地物是地面上长期独立存在的 具有一定方位意义的地物 必须准确表示
水系及附属设施 水系是江 河 湖 海 井 泉 池塘 水库 沟渠等自然和人工水体的总称
一般应标出
水利水电工程制图标准勘测图条文说明
勘测图图例
本图例是根据 水利水电工程地质勘察资料内业整理规程 并参考地矿 地震部门有关图例综 合修编而成 图例 代号 花纹 色标等均力求与国际 国内标准统一 并兼顾了水利水电工程地质 制图中所常用的符号 图例花纹简单易画 如将页岩的双线花纹改为单线 图例类别较全 但每类 图例不详列 仅选择有代表性的 如变质岩 除各类变质岩的常用图例外 还选编了有代表性的单 矿 复矿变质岩的组合图例 花纹 本图例中未包括的图例符号可根据需要参照上述原则自行编 制
水利水电工程制图标准 基础制图[SL73.1-95]条文说明
![水利水电工程制图标准 基础制图[SL73.1-95]条文说明](https://img.taocdn.com/s3/m/851672e9e009581b6bd9eb51.png)
中华人民共和国行业标准水利水电工程制图标准基础制图条文说明目次总则制图一般规定图样画法尺寸注法考虑到年原彻执行了余年因此这次修编制目的改为进一步实现并与施工和存档条文中的的总则中也有存档的要求条文中的各设计阶段或图件在第实际情况故本条文在准确表达设计意图的后面增加了或实际情况条文中的寸标注不宜重复太多剖面图例符号视具体情况可只填绘部分文字说明不宜太多等保证图面质量与本标准有关的国家标准主要有技术制图机械制图电气制图电气图用图形符号房屋建筑制图统一标准建筑制图标准建筑结构制图标准给水排水制图标准总图制图标准制图一般规定与本章有关的国家标准为图纸幅面这次修订时图纸的面积为目前我国大多数纸张成品的尺寸规格与本条表关于表其幅面可不受本条的限制在本条及图置或竖置图框线宽规定为这次修订数字和字母应采用本标准中条图法如条图标题栏关于标题栏的位置对于图幅为和横式使用的图由原来的征求意见中一些单位认为宜为为增加了设计证号勘测证书等级栏本标准中图条图条图了标题栏内容的分区和标题栏的长边尺寸为在附录中以如条图考虑以上这些情况和水利水电行业中各专业的多样性故条文用词上给出一定灵活性在本条各款中均为而不是应按其中图的长度图幅此长度可以随柱状图大小而改变图在参考一些设计院金属结构专业和机电专业图纸的条图纸为本标准中图调研中不少意见认为此位置不甚显目且水利水电工程图样按图本标准推荐图比例工程制图所用的比例与数学中的比例含义不完全相同本条参照国际标准增加了比条文中规定的比例线性尺寸之比是指比值大条图常用比例修订时在征求意见可用比例本条为这次修订时新增尺相应地可水平放置标准中所示的比例标字体本条根据当前实际情况对图样中的字体作了均规定应写为尽可能采用仿宋体条文中的大标题用现成模板既可保证图面质量条文中的系指比被其中须注意罗马数如条图这是由于国际标准条图条图图线本条表考虑例如标准中图原地面线表表如条图当被折断范围较大时可画两个条图关于图线宽度和考虑到水利水电各专业制图对图线宽度的要求较这表采用这个系列有利于制图的统一和国际的技条图本条有关的款所考虑到水利水电工程图样中不少图形较复杂的特点最图样画法与本章有关的国家标准为一般规定条文中选用适当的表达方法两者的名称和特征标记不所示条图镜像正投影的基本方法如正文中图所示若把图画成视图则如条图镜像正投影法所得的视图应紧靠主要镜像正投影所得的视图与从条图向视图实为仰视图它们的图形与条图条图条图条图分别说明如下图中第条有此内容中的第的图形视图条文中否则将影响该视例如本标准中图中的虚线就是必要的不可见轮中不提水利水电工程图样中不统本标准中规定视图名称一般注在图形的上方它包括了斜向视图和局部视本条中图的但是本条条文置不符合中的剖视图符合剖切后还要视剖切面为柱面时其投影方法以条图条图即可得剖视图过去把剖视图分为为了使剖视分类更符合逻辑性按若按剖切平面的数量和位单一剖切面两相交的剖切平面由于以上不同的剖切方法条图本标准制订时既考虑到与现行的国家标准一致年来水利水电工方面则按过去的习惯条基础上明确规定应注写在剖视方向线的端部此外款中规定当然剖视图从我们调查情况看故条文为剖视图一般均应标注图名条文中若剖切平面与物体的对称面重合可以不标注因为是假想将物体互作剖切例如正文图其平面图虽为是作为对完整的非溢流坝中局限中的阶梯剖视中的旋转剖视中的复合剖视正由于这个原与全剖视相同条图当物体具有对称平面时故由剖视和视图合成的图形中和条图本条正文图条图条图条图图此条图剖的范畴所以相同例如正文图中的廊道展剖面图有的叫断面或至今中仍将本标准定本标准定义的剖视和剖面名本条图由制图时可假想把剖切位置线移到剖视图条文中的的中心线条图详图关于详图的名称部放大图等因为详图的名称较简单明规定画法和习惯画法对于剖视图的展开画法当剖切面为柱面时当剖切面由几个相交的平面组成时其投影方法为款中的例如正文图条图作为单独一条其例图如条图本标准中的例图条图本条可简称为应用折断符应用连接符号将图即图形仍应全部绘出分为两部分来绘关于构件上小端的画法曲面画法条文中的条图条图但在实际制图时不必严格等分圆弧而可根据理扭面渐变段在水利水电工程中在几何学中则把本标准中的扭平面称为双曲抛物面扭锥面称为锥状面从几何学分析空间不在同一平面上的四个点和若把若和在水利水电工程中条图用实线表示在正文图在条图所以并由此而作直素线的侧面投影如条图对于正文图和条图条图条图用直线连接对应的等分点即可作得其直素线的水平投如条图正文图是用水平截面截扭柱面所得的截交线的正面投所也允许用条图代替正文图显然和图它们的正视图和俯视图也可和条图这种表达方法较为形本标准图中画出了渐变面四个角上锥面的素线个角上不是变线圆移面的素线条图条图条图条图应垂直于环面的旋在实际制图时本条中高程数字的字头必要时也可按右手法右手法是指按本标准第四章注法条图条文中的坡边线这次制订本标准时坡边线不包括坡面与坡面之间的条图正文图正文图中的开挖符号绘制时应注意要与岩石的剖面符号已知横剖面两侧斜线的坡度和斜道的宽度然而中剖面不是斜道两侧坡面的真实坡度真实坡度可通过如下公式计算从式中可看到很接近所以条文中代替坡面的坡度绘制近似的坡边线例如条图中条图正文图的合成视图与成一个为剖视图轴测图轴测图有较强的立体感或平行文中规定了轴测图中尺寸数字的字头方向须参照条文规应尽量用短线引出如条文中图所示有时为了方便注写也允许将数字书写在尺寸线中断处或尺寸线一侧如图中数字和图中的尺寸数字的字头方向须参照条文中图条图止水片对止水片等薄片构件不便于施工故常用轴测图来表达并且作为施工主要依这时在轴测管路图上标注设计和施工所需要的尺寸可以起到管路平面尺寸注法与本章有关的国家标准为基本规则本条规定即由过去的改为正文中用加尺寸以毫米为单位的理由用化发展目前本标准对一般注法线性尺寸的注法其内容虽条图如条图则如条图圆及圆弧尺寸的注法一律采用和条图条图如条图非圆曲线尺寸注法对于本条中图的形式可以在注出曲线方程式的同时不列出相应的坡度的注法本标准正文图绘制时允许不一定完全按理论方法画出但要保证示坡线的倾斜此时不必画出箭头如正文图为标高的注法其次水利水电工程图纸中近标准的要求标高符号也是采用不宜改为后仍采用中两者是一因此当则标高数字注到小数点以后第三位条文中其高约为相应数字高的平面图中标高符号采用而符号桩号的注法桩号数字一般标注在桩号引出线的一侧或上方数字的字头朝向可参照本章如图方位角的说法当方位角采用英文代号加角度表示时简化注法其中图说明当各圆孔的定位尺寸尺寸界线侧中小圆孔中心间的夹角标注方法基本上同图图中中心说明用坐标的形式将各圆孔中心位置的尺寸列出同时相应列出各圆孔的直。
水工制图规定
水利工程制图标准1总则1.0.1为规范水利工程制图，提高制图质量，实现水利工程制图标准化，以适应勘测、设计、施工和存档的要求，特制定本标准。
1.0.2本标准适用于水利工程各专业的各设计阶段工程图样的绘制。
1.0.3水利工程制图应能准确表达设计意图或实际情况，并应保证图面质量。
1.0.4水利工程制图除应遵守本标准外，还应符合国家现行的有关标准和规范。
1.0.5本标准适用于采用atuocad软件绘制的水利工程制图。
2制图一般规定2.1图纸幅面图纸幅面及图框应符合制图规定。
同一工程中应尽量采用同一图幅，建议采用A3。
图纸加长应按照制图规定加长。
2.2标题栏图纸中必须有标题栏，标题栏应按照单位规定，不得随意绘制或改动。
标题栏的大小应按照制图规定绘制，不得过大或过小，与图幅不相适应。
2.3比例图样的比例，应按制图规范选择，图纸比例的选择应能保证图纸清晰明了。
2.4字体对于A2图幅，图中图名字体可采用黑体字，字高7.5mm～10mm；说明文字可采用仿宋字或宋体字，字高4.5mm～5mm，图中文字标注可采用仿宋字或宋体字，字高4.5mm～5mm，尺寸标注的字高2.5mm。
2.5图线1.粗实线：适用于可见轮廓线、钢筋、结构分缝线、材料分界线等。
A2图中线宽宜为0.8mm。
2.虚线：适用于不可见轮廓线、原轮廓线、不可见结构分缝线等。
A2图中线宽宜为0.8mm。
3.细实线：适用于尺寸线、剖面线、示坡线、钢筋图的构件轮廓线、素线、引出线、表格中的分格线。
A2图中线宽宜为0.6mm。
4.点划线：适用于中心线、轴线、对称线。
A2副中线宽宜为0.3mm。
3图样画法3.1一般规定绘制水利工程图纸时，应首先考虑便于读图，根据建筑物或构件的结构特点，选用适当的表达方法，在完整、清晰地表达建筑物或构件个部分形状的前提下，力求制图简便。
3.2剖视图剖视图除绘出剖面外，还应绘出剖视方向的可见轮廓线。
3.3详图一般应标注为在放大部分处用细实线画小圆圈，并标注字母；详图用相同的字母标注其图名，并注写比例。
水利工程制图规定
欢迎共阅水利工程制图规定（2009年11月13日发布）1适用范围3执行规范、标准我公司水利工程专业制图，除应遵守本标准外，还应符合《水利水电工程制图标准》等其他有关国家标准及行业标准的规定。
3.1《CAD工程制图规则》（GB/T 18229-2000）。
3.2 《水利水电工程制图标准－基础制图》（SL73.1-95）。
3.3 《水利水电工程制图标准－水工建筑图》（SL73.2-95）。
3.4 《水利水电工程制图标准－勘测图》（SL73.3-95）。
3.5 《水利水电工程制图标准－水力机械图》（SL73.4-95）。
3.6 《水利水电工程制图标准－电气图》（SL73.5-2001）。
实线，其作用为：用于选定打印范围，方便控制打印；内框采用粗实线，是需要打印输出的图框。
4.2.2 需要装订的图幅，其外框与内框的间距为：左侧25毫米（出图后实际尺寸，下同），上、下、右三侧均为10毫米；不需要装订的图幅，外框与内框的四侧间距相等，均为10毫米（A2及以下图幅）或20毫米（A1及以上图幅）。
说明：图中标注尺寸为电子图中的绘制尺寸，打印后实际尺寸为图中标注尺寸/100，单位为毫米。
图1图框格式（1:100，A3图幅）n。
即：1:1，1:2，1:5，1:10，1:20，1:50，1:100，1:200，1:500，1:1000，1:2000，1:5000，1:10000，等。
可用出图比例有：1:1.5×10n，1:2.5×10n，1:3×10n，1:4×10n。
即：1:15，1:25，1:30，1:40，等。
4.3.2当一幅图只有一种出图比例时，应将出图比例标示于图题栏内；否则，应将出图比例标示于图名右侧或下侧，且比例数字的字体高度应比图名的字体高度小一号。
4.3.3绘图比例，即利用电脑制图时，线条绘制尺寸相对于图样实际尺寸的比例，应严格按1:1比例进行电子制图（大样图以及出图比例不同于图框）、线线型的比例进行调整，以保证非实线线型清晰、可辨认。
水利工程制图规定
水利工程制图规定1适用范围1.1为实现水利工程制图标准化，以适应勘测、设计、施工和成果存档等各方面的要求，特制定本标准。
1.2本标准是水工CAD制图的统一规则，适用于水利工程以及与水利工程相关专业领域中的各设计阶段工程图样的绘制。
2工作目标2.1规范化——实现设计成果在版面上的统一、整洁、美观，有效提高水利工程设计的成果质量。
2.2标准化——避免一些制图通病，减少重复修改工作量，提高水利工程设计的工作效率。
2.3网络化——便于设计成果在内部网络上规范化管理，便于不同工作人员之间设计成果的共享使用。
3执行规范、标准水利工程专业制图，除应遵守本标准外，还应符合《水利水电工程制图标准》等其他有关国家标准及行业标准的规定。
3.1《CAD工程制图规则》（GB/T 18229-2000）。
3.2 《水利水电工程制图标准－基础制图》（SL73.1-95）。
3.3 《水利水电工程制图标准－水工建筑图》（SL73.2-95）。
3.4 《水利水电工程制图标准－勘测图》（SL73.3-95）。
3.5 《水利水电工程制图标准－水力机械图》（SL73.4-95）。
3.6 《水利水电工程制图标准－电气图》（SL73.5-2001）。
3.7 《水利水电工程制图标准－水土保持图》（SL73.6-2001）。
3.8 《给水排水制图标准》（GB/T 50106-2001）。
4制图规定4.1 总体要求4.1.1本标准最终目标为形成绘图表达风格的统一，不提倡过于表现个人绘图风格。
4.1.2水利工程制图的最终成果应线条清晰、图面整洁、风格统一、总体效果美观大方。
4.2 图框、图题栏、图名水利工程制图应采用统一的标准图框和图题栏。
4.2.1电子制图图框宜设置外框、内框。
其中，外框不需打印，可采用细实线，其作用为：用于选定打印范围，方便控制打印；内框采用粗实线，是需要打印输出的图框。
4.2.2 需要装订的图幅，其外框与内框的间距为：左侧25毫米（出图后实际尺寸，下同），上、下、右三侧均为10毫米；不需要装订的图幅，外框与内框的四侧间距相等，均为10毫米（A2及以下图幅）或20毫米（A1及以上图幅）。
水利工程制图规定06900
42000
说明：图
中标注尺寸 为电子图中
的绘制尺寸,
打印后实际
图1图框格式（1:100，A3图幅）
423图题栏型式、尺寸、线宽、字体高度及内容均采用统一标准
I
批准
工程名豫
施丁国阶段
核定
水工部分
审査
分部工程名獗
校核
團名
设计
制图
出例
1:100日期2009.01
设计证号：ห้องสมุดไป่ตู้51201-sj
图号
4.5.3次要结构线、中心线、虚线、剖视图中未被剖到的可见轮廓线、配 筋图中的结构线等应采用中粗线条。
4.5.4标注线、折断线、图案填充等应采用细线条。
4.5.5剖切线应采用〜毫米的粗线条（建议值）。
5.6 A图幅的图框线宽宜为〜毫米（建议值）。当图幅增大时，图框线宽
应适当加大。
4.5.7图题栏边框线宽宜为〜毫米（建议值）。当采用A2以下图幅出图 时，图题栏边框宜与图框线宽等值。
《CAD工程制图规则》（GB/T 18229-2000）。
《水利水电工程制图标准－基础制图》 （）。 《水利水电工程制图标准－水工建筑图》 （）。 《水利水电工程制图标准－勘测图》 （）。
《水利水电工程制图标准－水力机械图》 （）。
《水利水电工程制图标准－电气图》 （）。
《水利水电工程制图标准－水土保持图》 （）。
4.3.4当纵、横向绘图比例不同时（如河/渠/管道纵、横断面图） ，应分
别标注纵向比例、横向比例或水平比例、竖直比例。
4.3.5绘图比例及出图比例均应确保电子图及出图成果清晰、易读。
线型
441水利工程制图常用线型有实线（CONTINUOUS、虚线（HIDDEN、
水利水电工程制图标准
水利水电工程制图标准水利水电工程制图是水利水电工程设计的重要环节，其准确性和规范性直接影响到工程的施工和运行。
因此，制图标准的制定和执行对于保障工程质量和安全具有重要意义。
本文将对水利水电工程制图标准进行详细介绍，以期为相关从业人员提供参考和指导。
一、图纸规格。
水利水电工程图纸应按照国家标准规定的纸张规格进行绘制，一般采用A0、A1、A2等规格。
在绘制图纸时，应根据工程的实际情况和需要选择合适的纸张规格，以确保图纸的清晰度和完整性。
二、图面布局。
水利水电工程图纸的图面布局应符合相关标准规定，包括图幅的划分、图框的设置、图面的注释等内容。
图纸上的各个部分应布局合理，注释清晰，便于工程人员进行查阅和理解。
三、图形符号。
在水利水电工程制图中，图形符号的使用是非常重要的。
各种设备、管道、阀门等在图纸上都有相应的符号表示，这些符号应符合国家标准和行业规范，以确保图纸的统一和规范。
四、文字说明。
水利水电工程图纸上的文字说明应简洁明了，内容准确无误。
文字的字体和大小应符合相关规定，便于工程人员进行阅读和识别。
同时，文字说明的位置和布局也需要符合规范要求。
五、图纸审查。
在水利水电工程制图过程中，图纸的审查是至关重要的环节。
图纸应经过专业人员的审查和确认，确保图纸的准确性和可行性。
只有经过严格审查的图纸才能够用于工程施工和运行。
六、图纸归档。
水利水电工程图纸的归档管理也是非常重要的。
归档应按照规定的程序和要求进行，以便于日后的查阅和使用。
同时，图纸的保管和管理也需要做好相应的工作，确保图纸的完整性和安全性。
总结。
水利水电工程制图标准对于工程质量和安全具有重要的影响，因此必须严格执行。
只有严格遵守相关标准和规范，才能够保证图纸的准确性和规范性，从而保障工程的质量和安全。
希望相关从业人员能够重视制图标准的执行，确保工程图纸的质量和可靠性，为工程建设提供有力保障。
水利工程竣工图绘制要求
水利工程竣工图绘制要求水利工程建设项目档案管理规定2005年11月1日，水利部发布（水办[2005]480号）第十八条竣工图是水利工程档案的重要组成部分，必须做到完整、准确、清晰、系统、修改规范、签字手续完备。
项目法人应负责编制项目总平面图和综合管线竣工图。
施工单位应以单位工程或专业为单位编制竣工图。
竣工图须由编制单位在图标上方空白处逐张加盖\"竣工图章\"（附件4-1），有关单位和责任人应严格履行签字手续。
每套竣工图应附编制说明、鉴定意见及目录。
施工单位应按以下要求编制竣工图：（一）按施工图施工没有变动的，须在施工图上加盖并签署竣工图章；（二）一般性的图纸变更及符合杠改或划改要求的，可在原施工图上更改，在说明栏内注明变更依据，加盖并签署竣工图章；（三）凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图（可不再加盖竣工图章）。
重绘图应按原图编号，并在说明栏内注明变更依据，在图标栏内注明\"竣工阶段\"和绘制竣工图的时间、单位、责任人。
监理单位应在图标上方加盖并签署\"竣工图确认章\"（见附件4-2）。
附件4竣工图章及竣工图确认章4－1 竣工图章（比例1：1，单位mm）4－2 竣工图确认章（比例1：1，单位mm）注：竣工图章中（X X 工程）应在图章制作时，直接填写上工程项目的全称；竣工图章与确认章中的编制单位与监理单位均可在图章制作时，直接填写清楚。
附件5（X X X ）工程档案交接单本单附有目录张，包含工程档案资料卷。
(其中永久卷, 长期卷, 短期卷；在永久卷中包含竣工图张)归档或移交单位(签章):经手人：年月日接收单位(签章):经手人: 年月日。

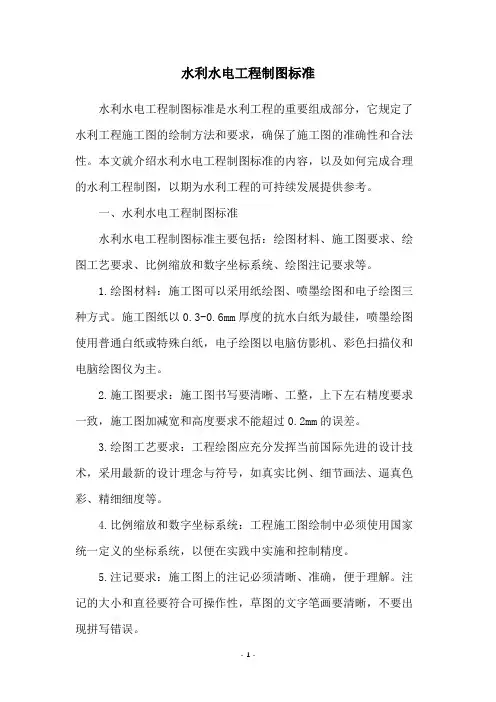

水电水利工程制图标准
水电水利工程制图标准水电水利工程制图标准是指在水电水利工程设计过程中，为了规范和统一绘图内容、格式、符号和标注等，制定的一系列标准和规范。
水电水利工程制图标准的遵循和执行，对于确保工程设计的准确性、可行性和安全性具有重要意义。
本文将就水电水利工程制图标准的相关内容进行详细介绍。
首先，水电水利工程制图标准包括了工程图纸的编制规范、图样的绘制要求、符号和标注的使用规范等内容。
在工程图纸的编制规范方面，要求对于不同类型的水电水利工程，应有相应的图纸名称、编号、比例尺、图幅等统一规定。
图样的绘制要求包括了图样的布局、线条的粗细、图形的比例等方面的规范。
符号和标注的使用规范则是对于在图纸中所使用的各种符号和标注进行统一规定，以便工程人员能够准确理解和解读图纸内容。
其次，水电水利工程制图标准还包括了工程图纸的技术要求和质量要求。
在工程图纸的技术要求方面，要求图纸应具有清晰、准确、完整、规范的特点，能够准确表达设计意图和技术要求。
而在质量要求方面，则要求图纸应具有一定的耐久性、稳定性和可读性，能够满足长期保存和使用的需要。
此外，水电水利工程制图标准还涉及了绘图软件的应用和管理。
随着计算机技术的发展，绘图软件在水电水利工程设计中的应用越来越广泛。
因此，对于绘图软件的应用要求和管理规定也是水电水利工程制图标准的重要内容之一。
要求工程人员应熟练掌握绘图软件的操作技能，能够熟练绘制各类工程图纸，并且要求对于绘图文件的保存、备份、归档等管理工作进行规范和规定。
总的来说，水电水利工程制图标准是水电水利工程设计中不可或缺的重要规范和标准。
遵循和执行水电水利工程制图标准，能够有效提高工程设计的准确性和可行性，确保工程施工和运行的安全性和稳定性。
因此，工程设计人员应严格遵循水电水利工程制图标准的要求，确保工程设计工作的质量和效率。
水利工程制图规定
水利工程制图规定（2019年11月13日发布）1 适用范围1.1为实现我公司水利工程制图标准化，以适应勘测、设计、施工和成果存档等各方面的要求，特制定本标准。
1.2本标准是水工CAD制图的统一规则，适用于我公司水利工程以及与水利工程相关专业领域中的各设计阶段工程图样的绘制。
2 工作目标2.1规范化——实现设计成果在版面上的统一、整洁、美观，有效提高水利工程设计的成果质量。
2.2标准化——避免一些制图通病，减少重复修改工作量，提高水利工程设计的工作效率。
2.3网络化——便于设计成果在内部网络上规范化管理，便于不同工作人员之间设计成果的共享使用。
3 执行规范、标准我公司水利工程专业制图，除应遵守本标准外，还应符合《水利水电工程制图标准》等其他有关国家标准及行业标准的规定。
3.1《CAD工程制图规则》（GB/T 18229-2000）。
3.2 《水利水电工程制图标准－基础制图》（SL73.1-95）。
3.3 《水利水电工程制图标准－水工建筑图》（SL73.2-95）。
3.4 《水利水电工程制图标准－勘测图》（SL73.3-95）。
3.5 《水利水电工程制图标准－水力机械图》（SL73.4-95）。
3.6 《水利水电工程制图标准－电气图》（SL73.5-2001）。
3.7 《水利水电工程制图标准－水土保持图》（SL73.6-2001）。
3.8 《给水排水制图标准》（GB/T 50106-2001）。
4 制图规定4.1 总体要求4.1.1本标准最终目标为形成公司各成员绘图表达风格的统一，不提倡过于表现个人绘图风格。
4.1.2水利工程制图的最终成果应线条清晰、图面整洁、风格统一、总体效果美观大方。
4.2 图框、图题栏、图名我公司水利工程制图应采用统一的标准图框和图题栏。
4.2.1电子制图图框宜设置外框、内框。
其中，外框不需打印，可采用细实线，其作用为：用于选定打印范围，方便控制打印；内框采用粗实线，是需要打印输出的图框。
最新水利工程设计图基本要求
《四川省中小河流综合治理工程初步设计编制大纲》图册要求图册各专业附图要求如下：1．水文专业附图（1）流域水系图，应标明水文、气象（雨量）站、与工程相关的已建、在建和规划水利水电工程及本工程位置。
（2）暴雨、洪水、泥沙等插补相关关系图。
（3）暴雨、洪水频率曲线图。
（4）历年逐月最大流量散布图及分期洪水频率曲线。
（5）工程河段下游控制断面的水位流量关系曲线。
2．地质专业附图（表）（1）综合工程地质图（附地层柱状图及勘探布置）。
（2）工程地质纵、横剖面图。
堤线横剖面图的纵、横比例尺宜一致。
纵剖面有岩体分布时，剖面图的垂直比例尺放大倍数一般不宜>5倍，剖面图中应标明取样位置及编号。
（3）天然建筑材料图（表）。
（4）钻孔柱状图。
（5）原位测试成果图表。
（6）岩、土、水试验成果及整理表。
3．工程任务与规模章节附图（表）（1）XXX河XXX防洪治理工程平面布置图（彩图）应包括河道两岸及保护区范围，布置图可将1/2000图幅缩小，附于图册的首页；图中应用不同颜色标明新建堤线布置及已建加固加高堤；堤线起止点小地名及坐标，桩号；河流应用粗箭头表示河流流向，用点划线表示中（深）泓线位置；标出计算断面Cs位置（粗线）及设计水位；用虚线标出保护区范围；列出主要工程特性表；设计洪水标准、设计水位、堤长、桩号、主要控制点坐标及主要工程量等。
（2）设计洪水水面线图应包括起点距、断面号、河底高程、河底线、天然水面线及高程、设计洪水水面线及高程，可以与第5章防洪堤纵剖面图相结合。
4.工程布置及主要建筑物图纸（1）堤防工程总平面布置图标明河道流向、指北针、比例尺、河道疏浚范围、穿堤建筑物、工程特征坐标、桩号、工程特性表、图纸说明、图例和图签等，工程平面布置尽量在一张图上表达完整，采用不同颜色线条区分结构线。
图纸比例一般为1:500~1:1000。
（2）纵剖面图包含防浪墙高程、堤顶高程、设计洪水水面线、地面高程、堤底建基高程、桩号、比降、特征拐点要素（转弯半径、角度）、纵横比例尺、地质图例符号（不同地质分界线）、图纸说明、标高尺和图签等，斜坡式堤应标明迎水面、背水面坡比。
水利工程的图纸规范有哪些
水利工程的图纸规范有哪些随着社会的不断发展和技术的进步，水利工程在我国的发展越来越重要。
在水利工程建设中，设计图纸是如此重要。
设计图纸是建设一项工程的基础，是工程建设过程中不可缺少的成分。
因此，图纸设计的规范也越来越受到人们的关注。
下面，我们将讨论水利工程的图纸规范。
第一种规范是图纸的标准规范。
标准规范是设计图纸进行规范化的最基本要求。
这些规范包括了图纸的尺寸、比例、文字大小等内容。
在标准规范下，每个图纸都有规定的尺寸和比例，这样可以方便进行测量，方便工程的建设。
第二种规范是图纸的审查规范。
所有的图纸都需要经过审查才能够进行下一步的工作。
审查的目的是发现设计上可能出现的问题，从而及时进行修改。
审查涉及到人员、时间和待审查图纸的数量等问题，必须符合规定的要求。
第三种规范是图纸的质量规范。
通过质量规范，可以使图纸的质量达到规定的标准，保证工程的顺利进行。
质量规范包括了图纸的精度、格式、符号等内容。
设计图纸必须符合正规的标准规定，符合正规的标准规定可以使图纸的内容更加规范，使工程建设的过程更加顺利，同时可以提高工程建设的安全水平。
第四种规范是图纸的保密规范。
水利工程的设计图纸涉及到重要的技术信息，因此需要保密处理，使技术信息不受到泄露。
保密规范包括了图纸的传输、储存、销毁等内容，规定了图纸在不同环节中的处理方法，并对参与的人员进行了明确的规定。
第五种规范是图纸的保存规范。
设计图纸是工程建设的基础，因此必须妥善保存。
保存规范包括了图纸资料的保存时间、保存地点、保存方式等内容。
在水利工程建设中，保存规范是非常重要的，因为一旦出现图纸遗失或破坏等问题，会直接影响工程的进度和质量。
总之，水利工程的图纸规范是建设工程的基础，是工程建设过程中不可缺少的成分。
图纸规范可以使设计图纸更加规范，方便工程的建设。
同时规范的使用可以提高工程建设的安全性和质量。
因此，在水利工程设计中，我们必须严格遵守图纸规范，确保工程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

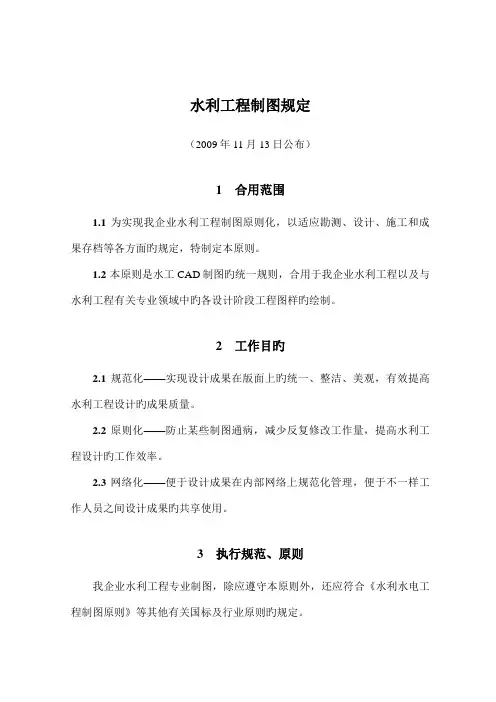

水利工程制图规定（2009年11月13日发布）1 适用范围1.1为实现我公司水利工程制图标准化，以适应勘测、设计、施工和成果存档等各方面的要求，特制定本标准。
1.2本标准是水工CAD制图的统一规则，适用于我公司水利工程以及与水利工程相关专业领域中的各设计阶段工程图样的绘制。
2 工作目标2.1规范化——实现设计成果在版面上的统一、整洁、美观，有效提高水利工程设计的成果质量。
2.2标准化——避免一些制图通病，减少重复修改工作量，提高水利工程设计的工作效率。
2.3网络化——便于设计成果在内部网络上规范化管理，便于不同工作人员之间设计成果的共享使用。
3 执行规范、标准我公司水利工程专业制图，除应遵守本标准外，还应符合《水利水电工程制图标准》等其他有关国家标准及行业标准的规定。
3.1《CAD工程制图规则》（GB/T 18229-2000）。
3.2 《水利水电工程制图标准－基础制图》（SL73.1-95）。
3.3 《水利水电工程制图标准－水工建筑图》（SL73.2-95）。
3.4 《水利水电工程制图标准－勘测图》（SL73.3-95）。
3.5 《水利水电工程制图标准－水力机械图》（SL73.4-95）。
3.6 《水利水电工程制图标准－电气图》（SL73.5-2001）。
3.7 《水利水电工程制图标准－水土保持图》（SL73.6-2001）。
3.8 《给水排水制图标准》（GB/T 50106-2001）。
4 制图规定4.1 总体要求4.1.1本标准最终目标为形成公司各成员绘图表达风格的统一，不提倡过于表现个人绘图风格。
4.1.2水利工程制图的最终成果应线条清晰、图面整洁、风格统一、总体效果美观大方。
4.2 图框、图题栏、图名我公司水利工程制图应采用统一的标准图框和图题栏。
4.2.1电子制图图框宜设置外框、内框。
其中，外框不需打印，可采用细实线，其作用为：用于选定打印范围，方便控制打印；内框采用粗实线，是需要打印输出的图框。
4.2.2 需要装订的图幅，其外框与内框的间距为：左侧25毫米（出图后实际尺寸，下同），上、下、右三侧均为10毫米；不需要装订的图幅，外框与内框的四侧间距相等，均为10毫米（A2及以下图幅）或20毫米（A1及以上图幅）。
说明：图中标注尺寸为电子图中的绘制尺寸，打印后实际尺寸为图中标注尺寸/100，单位为毫米。
图1 图框格式（1:100，A3图幅）4.2.3图题栏型式、尺寸、线宽、字体高度及内容均采用统一标准。
图2 图题栏格式4.2.4当采用A3、A2图幅，或采用A1及以上图幅但需折叠成A2或A3图幅进行装订时，图题栏尺寸执行“图2 图题栏格式”中标注的数值；当采用A1及以上图幅且不需折叠（如：挂图）时，图题栏尺寸可随图幅尺寸变化比例和实际需要适当加大。
4.2.5图题栏中的图名应准确、简练，且具有较强的概括性。
对于较复杂的工程，图名宜区分“分部工程名称”和本图“图名”；对于一般小型工程，分部工程名称和图名可合并为“图名”一栏。
4.3 比例4.3.1出图比例，即打印成果相对于图样实际尺寸的比例，应符合国家有关规范要求，并优先选用常用比例。
常用出图比例有：1:1，1:10n（n为正整数，下同），1:2×10n，1:5×10n。
即：1:1，1:2，1:5，1:10，1:20，1:50，1:100，1:200，1:500，1:1000，1:2000，1:5000，1:10000，等。
可用出图比例有：1:1.5×10n，1:2.5×10n，1:3×10n，1:4×10n。
即：1:15，1:25，1:30，1:40，等。
4.3.2当一幅图只有一种出图比例时，应将出图比例标示于图题栏内；否则，应将出图比例标示于图名右侧或下侧，且比例数字的字体高度应比图名的字体高度小一号。
4.3.3绘图比例，即利用电脑制图时，线条绘制尺寸相对于图样实际尺寸的比例，应严格按1:1比例进行电子制图（大样图以及出图比例不同于图框设定比例的图样除外）。
4.3.4当纵、横向绘图比例不同时（如河/渠/管道纵、横断面图），应分别标注纵向比例、横向比例或水平比例、竖直比例。
4.3.5绘图比例及出图比例均应确保电子图及出图成果清晰、易读。
4.4 线型4.4.1水利工程制图常用线型有实线（CONTINUOUS）、虚线（HIDDEN）、中心线（CENTER 或ACAD_ISO10W100）等。
4.4.2利用软件自动生成的纵、横断面图中的线条，可采用系统自动生成的线型，但应保证各种线型打印效果清晰、可明确分辨。
4.4.3电子制图时，不同线型应采用不同颜色，以便于区分。
具体在图层中统一设置，详见第4.10条。
4.4.4为确保图纸理想的打印输出效果，在不同比例的图纸中，应对非实线线型的比例进行调整，以保证非实线线型清晰、可辨认。
同一套图中，非实线线型的输出效果应一致，即线段长度一致、间隔一致。
4.5 线宽4.5.1电子制图的线条宽度分为粗、中、细三种。
根据我公司常用出图图幅尺寸（A3），规定粗线宽度为0.4毫米，中粗线宽度为0.25毫米，细线宽度为0.15毫米。
当采用A2及A2以上图幅时，可根据图幅大小和图样复杂程度选用0.5毫米以上的粗线线宽，并根据线宽比例调整中粗线和细线宽度。
4.5.2水利工程图中的结构轮廓线、结构分缝线、材料分界线、剖面线，配筋图中的钢筋等应采用粗线条绘制。
4.5.3次要结构线、中心线、虚线、剖视图中未被剖到的可见轮廓线、配筋图中的结构线等应采用中粗线条。
4.5.4标注线、折断线、图案填充等应采用细线条。
4.5.5剖切线应采用0.4～0.6毫米的粗线条（建议值0.5）。
4.5.6A3图幅的图框线宽宜为0.6～0.8毫米（建议值0.6）。
当图幅增大时，图框线宽应适当加大。
4.5.7 图题栏边框线宽宜为0.6～0.8毫米（建议值0.6）。
当采用A2以下图幅出图时，图题栏边框宜与图框线宽等值。
4.5.8不同线型的宽度宜在不同图层内分别设置，为便于图形文件的共享使用，不提倡按颜色区分不同线条的打印宽度。
4.6 字体4.6.1 根据国家有关规范标准要求，结合我公司实际，规定图中字体可选用宋体或仿宋体，且同一套图纸中只能选用其中一种字体。
图册封面可灵活选用其他字体。
4.6.2同一级别的文字，字体高度应一致。
建议值：图题栏中单位名称字体高5毫米，图题栏中其他字体高3.5毫米，图面中的单体图名称字体高4毫米，图纸说明类文字字体高3.5毫米，图中标注类文字及尺寸数字字体高2.5毫米。
以1:100图幅为例：图题栏中单位名称字体高度设定为500，图题栏中其他字体高350，图面中的单体图名称字体高400，图纸说明类文字字体高350，图中标注类文字及尺寸数字字体高250。
4.6.3水利工程制图中的文字宽度比例宜为0.8。
4.6.4图中文字、数字在任何情况下均不允许出现重叠现象。
4.7 尺寸标注4.7.1尺寸标注的基本要素包括标注样式、尺寸界线、尺寸线、尺寸起止符号和尺寸数字，见图3。
图3 尺寸标注元素4.7.2同一套图中应采用尽量少的标注样式。
4.7.3尺寸界线及尺寸线均为细实线。
尺寸界线起始点距标注实体应留有适当的距离，详见“4.7.8 尺寸标注特性”。
4.7.4尺寸数字应位于尺寸线上方居中位置，当标注空间不足时，可采用引线将尺寸数字引出。
4.7.5箭头，即尺寸起止符号。
水利工程制图常用箭头类型有：建筑标记和实心闭合。
“建筑标记”用倾斜45°的短划线表示，主要用于直线标注；“实心闭合”为实体箭头，主要用于圆弧半径、直径、角度、弧长标注等的标注。
4.7.6尺寸数字不得与任何图线或符号重叠，当无法避免时，应将其他符号或图线断开，以保证尺寸数字清晰可读。
4.7.7为便于统一修改特性，尺寸标注应设置在单独的图层内，线宽设定为细线宽度。
4.7.8尺寸标注特性尺寸标注各元素的特性要求为（以1:100图幅为例）：箭头大小100，尺寸界线范围100，尺寸界线偏移300，文字高度250，文字偏移50，标注全局比例1.0，标注线性比例1.0。
标注样式不变，图幅比例变化时，需将上述特性数据中的标注全局比例进行修改，如：图幅比例为1:50时，需将标注全局比例修改为0.5（＝50/100），详见图4。
在同一图幅中有不同出图比例时，标注样式不变，需将标注线性比例特性进行修改。
如：1:50图幅中，绘制比例为1:10的大样图时，需将标注线性比例修改为0.2（＝10/50），详见图5。
图4 标注全局比例调整图5 标注线性比例调整4.7.9斜桥、泵站前池等结构中的斜线长度和斜距应采用倾斜标注，方法为：采用直线标注方法进行标注→选中直线标注元素→点击“标注”菜单，选中“倾斜”选项→在底部输入栏输入倾斜角→完成倾斜标注。
倾斜标注效果见图6。
图6 倾斜标注4.8 图例4.8.1常用建筑材料（如各种石料、土料、混凝土、木材、钢材等）的图案填充应标准化、规范化，具体执行《水利水电工程制图标准－水工建筑图》（SL73.2-95），并将常用材料图例汇总如下。
表1 常用材料图例纵剖横剖4.8.2 常用建筑物图例（如桥涵、闸、泵站、渡槽、倒虹等）的表示方式应标准化、规范化，具体执行《水利水电工程制图标准－水工建筑图》（SL73.2-95），并将常用建筑物图例汇总如下。
表2 常用建筑物图例4.9 计量单位4.9.1工程图样中的计量单位应采用以国际单位制（SI）为基础制订的我国法定计量单位（国家计量局1986年12月29日发布）。
表3 常用计量单位4.9.2 法定计量单位符号一般用小写字母表示，如m，g，s等；若计量单位名称来源于人名，则其表示符号的第一个字母应为大写字母，如Pa，N，W等。
4.9.3由两个以上计量单位相除所构成的组合单位，如“千克每立方米”，其符号表示为kg/m3。
在用斜线表示相除时，单位符号的分子和分母应与斜线处于同一行内。
4.9.4在图样的文字说明中，应以文字书写计量单位，不得使用计量单位的表示符号来代替文字，如“图中尺寸单位为毫米”，不得写为“图中尺寸单位为mm”。
当图样中含有表格时，表格中的计量单位可用相应符号表示。
4.9.5 用于构成十进制倍数和分数单位的词头，大于或等于106时用大写字母表示；小于106时，一律用小写字母表示。
如：109表示符号为G；106（兆）表示符号为M，常用于MPa等计量单位中；103（千）表示符号为k，常用于km，kg，kN，kV，kPa等计量单位中；10－2（厘）表示符号为c，常用于cm等计量单位中。
4.9.6根据我公司业务实际情况，将常用计量单位汇总，详见表3。
4.10 图层设置为增强电子版图纸的易读性，实现资源共享，同时便于图纸的统一修改和管理，应将不同的线形、文字、图案填充等以及具有相同属性的结构、地物等分别设置在不同的图层。
