形位公差详解
形位公差详解
➢ 组合(公共)基准 — 二个或二个以上基准要素做一个基准; A-B
典型的例子为公共轴线做基准。 A-B
A
B
图 17
➢ 基准体系 Datum Reference Frame — 三个互相垂直的理想 (基准)平面构成的空间直角坐标系。见图18。
图 18
A. 板类零件基准体系
用 三 个 基 准 框 格 标 注
由于加工过程中工件在机床上的定位误差、刀具与工件的 相对运动不正确、夹紧力和切削力引起的工件变形、工件的内 应力的释放等原因,完工工件会产生各种形状和位置误差。
各种形状和位置误差都将会对零件的装配和使用性能产生 不同程度的影响。
因此机械类零件的几何精度,除了必须规定适当的尺寸 公差和表面粗糙度要求以外,还须对零件规定合理的形状和 位置公差。
每25内直线 度公差0.1。
图8ห้องสมุดไป่ตู้
b) 轮廓度中若表示的公差要求适用范围不是整个轮廓时,应标注出 其范围。见图9标注(仅GM标准) 。
图9
c) 轮廓度中若表示的公差要求适用于整个轮廓。则在指引线转角处加 一小圆(全周符号)。见图10(GM 新标准与我国GB 标准相同)。
GM标 准也可不 加圆,而 在框格下 标注 ALL AROUND 来表示。 图例在面 轮廓度公 差带介绍 中。
5.2 四大特征 — 形状、大小、方向、位置 A 形状 Form
公差带形状主要有:两平行直线、两同心圆、两等距曲线 、两平行平面、两同轴圆柱、两等距曲面、一个圆柱、一个球。
不同的公差特征项目一般具有不同形状的公差带。其中有 些项目只有唯一形状的公差带;有些项目根据不同的设计要求具 有数种形状的公差带。
Ø
Ø
图6
带箭头的指引线可从框格任一方向引出,但不可同时从两端引 出。
形位公差详解【优质PPT】
2021/10/10
6
2.3 按存在的状态分: ➢ 实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)。
实际要素是按规定方法,由在实际要素上测量有限个点得到 的实际要素的近似替代要素(测得实际要素)来体现的。
每个实际要素由于测量方法不同,可以有若干个替代要素。
各种形状和位置误差都将会对零件的装配和使用性能产生 不同程度的影响。
因此机械类零件的几何精度,除了必须规定适当的尺寸 公差和表面粗糙度要求以外,还须对零件规定合理的形状和 位置公差。
2021/10/10
4
一 要素 Feature
1 定义
要素是指零件上的特征部分 — 点、线、面。 任何零件不论其复杂程度如何,它都是由许多要素组成的。
图 18
2021/10/10
25
A. 板类零件基准体系
用 三 个 基 准 框 格 标 注
2021/10/10
图 19
根据夹具设计原理: ➢ 基准D - 第一基
准平面约束了三 个自由度, ➢ 基准E - 第二基 准平面约束了二 个自由度, ➢ 基准F - 第三基 准平面约束了一 个自由度。
26
B. 盘类零件基准体系
当某些公差特征项目的符号可同时应用于轮廓及中心要素时,GM标准 的标注方法与我国GB标准相同。它在这些公差特征项目中有专门说明。
2021/10/10
14
3.2.3 几个特殊标注 除非另有要求,其公差适用于整个被测要素。
a) 对实际被测要素的形状公差在全长上和给定长度内分别有要求 时,应按图8 标注(GM 标准与我国GB 标准相同) ; 全长上直线度 公差0.4。
圆锥面
圆柱面
形位公差详解以及标注方法
加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状与理想几何体规定的形状不可避免地存在差异,这种形状上的差异就是形状误差,而零件表面的实际位置对其理想位置所允许的变动量,称为位置误差。
形状和位置公差统称为形位公差。
2、形位公差的标注符号无无○无无有或无有或无∥有有有◎有有有有3、形位公差注意事项形位公差带一般解释:某个特性(表面、轴、点、线等)的形位公差是定义为一个区域,这个特性的所有点都包含在这个区域内。
按照该特性的给定公差和它的维数特征,其公差区域是下面中的一个:◆圆内区域◆两同心圆之间的区域◆两平行直线间的区域◆两等距线之间的区域◆两平行平面间的区域◆两等距面间的区域◆圆柱内区域◆两同轴圆柱之间的区域◆平行六面体之间的区域对于位置公差,必须定义一个基准用于决定公差区域的准确位置。
基准是一个理论上确切的几何特性(像轴、平面、直线等),可以基于一个或者几个基准特性。
除非有更加严格的限制,公差特性可以是公差区域内的任意形状、位置和方向等。
公差的数值t用于线性测量时以相同的单位给出。
如果没有特殊说明,作用于被标注公差特性的整个范围。
定义:定义:直线度Straightness 公差带是距离为公差值t 的两平行直线之间的区域。
如在公差值前加注φ,则公差带是直径为t 的圆柱面的区域被测表面的要素,必须位于平行于图样所示投影面且距离为公差值0.1的两平行直线内。
被测圆柱体内的轴线必须位于直径为φ0.08的圆柱面内。
平面度 Flatness 公差带是距离为公差值t 的两平行平面之间的区域。
被测表面必须位于距离为公差值0.08的两平行平面内。
圆度Circularity被测圆柱面任一正截面的圆周必须位于半径差为公差值0.03的两同心圆之间。
被测圆锥面任一正截面上的圆周必须位于半径差为公差值0.1的两同心圆之间。
圆柱度 Cylindricity 公差带是半径差为公差值t 的两同轴圆柱面之间的区域。
形位公差介绍
图6 同轴度综 合控制平行度
3.2位置度与垂直度 位置度是一项综合公差。如图7所示, 两孔轴线的直线度及两孔轴线对基准面的 垂直度可由位置度综合控制,没有必要再 重复标注。 3.3定位公差(位置度、同轴度、对称度) 所有定位公差的项目可由位置度来取 代标注(见图8、图9)。 图8及图9中的a)与 b)具有同样的控制效果,公差带形状及检 测方法相同。 由此完全可以用位置度取代同轴度和 对称度。由于在生产中对上述情况标注同 轴度和对称度比标注位置度更直观明确, 所以图样上标注同轴度和对称度更恰当, 而位置度通常用于限制点、线的位置误差。
图11 端面圆跳动与端面全跳动
图12 用端面圆跳动控制端面全跳动
4.3径向圆跳动与斜向圆跳动 对于圆锥表面和对称回转轴线的成形 表面一般应标注斜向圆跳动。只有当锥 面锥角较小时(如a≤10°)才可标注径向 圆跳动代替斜向圆跳动,以便于检测。 如图13所示,设径向圆跳动误差为H,斜 图10 径向圆跳动与径向全跳动 向圆跳动误差为h,则:h=Hcosa。 径向圆跳动的公差带是垂直于基准 轴线的任意的测量平面内半径差为公差 值t,且圆心在基准轴线上的两个同心圆 之间的区域(见图10a),其公差带限制在 两坐标(平面坐标)范围内。 径向全跳动的公差带是半径为公差值t, 图13 斜向圆跳动 且与基准轴线同轴的两圆柱面之间的区 域(见图10b),其公差带限制在三坐标(空 间坐标)范围内。
图5 形状公差与位置公差同 时标注
3.定向位置公差与定位位置公差
定向公差与定位公差的关系如 同位置公差与形状公差关系一样, 通常定位公差可以控制定向要求, 因为被测实际要素在定位公差带内 不仅其位置公差变化(平移)受到控 制,同时方向变化(角位移)亦受到 控制。 3.1同轴度、平行度 如图6中两孔轴线同轴度公差 完全可以控制两轴线的平行度要求, 因其控制了被测轴线对基准的平移、 倾斜或弯曲,所以不必再标注两孔 轴线平行度。
形位公差详解 含图片说明
形位公差的分类介绍 线轮廓度
采用线轮廓度首先 必须将其理想轮廓 线标注出来,因为 公差带形状与之有 关。 理想线轮廓到底面 位置由尺寸公差控 制,则线轮廓度公 差带将可在尺寸公 差带内上下平动及 摆动。
公差带形状为两等距曲线
形位公差的分类介绍 面轮廓度
面轮廓度:限制实际曲面对理想曲面变动量的一项 指标
公差带形状为两等距曲面
形位公差的分类介绍 面轮廓度(复合轮廓度,美国ASME新标准)
可 在 尺 寸 公 差 内 平 动 和 摆 动
在 尺 寸 公 差 内
只 能 上 下 平 动
我国GB标准尙未放入此标注形式。因可用25±0.25来等效替代上格。
形位公差的分类介绍 平行度
平面度:两平面或者两直线平行的误差最大允许值 实际应用:
轴线直线度公差 0.5 0. 75 …… 1
0.5 M
图 78
公差原则
示例(用公差带图解释)
最大实体 原则M
最大实体要求(轴)
19.7 - 20
0.4
0.1 - 0.3 0 +0.1 尺寸
0.1 M
LMS = 19.7
Hale Waihona Puke MMS = 20 MMVS = MMS + t = 20 + 0.1 = 20.1
.
形位公差的定义
定义
形状公差和位置公差简称为形位公差 形状公差:形状公差是指单一实际要素的形状所 允许的变动全量;形状公差标注无基准
要素是指零件上的特征部分 — 点、线、面 实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)
位置公差:位置公差是关联实际要素的位置对基 准所允许的变动全量;位置公差标注一般需有基 准
形位公差详解
整理课件
4
同时(1950年)美国军用标准MIL – STD - 8提出了框格注法 以供使用,并提出了一系列符号。这些符号和注法,为以后的国际 标准打下了基础。
因此机械类零件的几何精度,除了必须规定适当的尺寸公 差、表面粗糙度和波纹度要求以外,还须对零件规定合理的形 状和位置公差(简称形位公差)。
整理课件
16
休息
整理课件
17
二 要素 Feature
2.1 定义
要素(几何要素)是指零件上的特征部分 — 点、线、面。 任何零件不论其复杂程度如何,它都是由许多要素组成的。
通用汽车(GM)的演变过程 A - 91 - 1989 (等效采用ANSI Y14.5M - 1982 ) A - 91 - 1997、2001、2004 GLOBAL DIMENSIONING AND TOLERANCING ADDENDUM (等效采用ANSI Y14.5M 1994 )
A-91-2001前版本,为通用/福特/克莱斯勒三大汽车公司共 同会签发布,2004版本为通用单独发布。
形状和位置(几何)公差 简解
整理课件
1
1.前言
➢ 概况 ➢ 形位误差产生的因素 ➢ 形位误差对产品的影响
2.要素
➢ 定义 ➢ 类型
3.符号
➢ 公差特征项目的符号 ➢ 附加符号 ➢ 基准符号 ➢ 我国特有符号
4.标注
➢ 形位公差框格 ➢ 被测要素的标注 ➢ 基准要素的标注
目录
5.基准
➢ 定义 ➢ 基准的建立 ➢ 基准的类型 ➢ 基准的顺序 ➢ 基准的选择
形位公差详解【优质PPT】
机械制图常用形位公差详解
倾斜度,与垂直度相似。
标注释义:被测孔的轴线必须位于距离为公差值t(t=0.08),且与A—B公共基准线成一理论正确角度α(α=60°)的两平行平面之间,即如右图所示两平行平面之间的区域。
4。位置度
位置度,用于形容测量点或线与其理论所在位置的偏差,公差带即为该偏差的大小。
标注释义:左图中表示位置度的箭头所指点必须位于以公差值0.3为直径的圆内(φt=φ0.3),该圆的圆心位于相对基准A和B(基准直线)所确定的点的理想位置上,即距A面68,距B面100,公差带范围如右图。
注:
2.垂直度
垂直度:用于评价直线之间、平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线(面)的两个平行平面之间的区域,两个平行平面间的距离为t(t=0.06),被测线(面)必须位于这两个平面之间。
标注释义:被测孔的轴线必须位于距离为公差值t(t=0.06),且垂直于基准线A(基准孔轴线)的两平行平面之间,其公差带是距离为公差值t,且垂直于基准线的两平行平面之间的区域。
标注含义:被测加工表面必须位于距离为公差值t(t=0。01)的两平行平面内,如右图区域.
3. 圆度:
圆度,是指工件横截面接近理论圆的程度,工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义:被测圆柱面的任意截面的圆周必须位于半径差为公差值t(t=0.025)的两同心圆之内,如右图区域.
4。圆柱度:
平面度表示面的平整程度指测量平面具有的宏观凹凸高度相对理想平面的偏差一般来讲有平面度要求的就不必有直线度要求了因为平面度包括了面上各个方向的直线度
机械制图常用形位公差详解
一.形状公差
1。 直线度:
直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差,如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
形位公差简介PPT课件优选全文
素称为实际要素,通常都以测得要素代替实际要素. ❖ (2) 被测要素和基准要素 ❖ 在零件设计图样上给出了形状或(和)位置公差的要素称为被
测要素.用来确定被测要素的方向或(和)位置的要素,称为基 准要素. ❖ (3) 单一要素和关联要素 ❖ 给出了形状公差的要素称为单一要素.给出了位置公差的要 素称为关联要素.
线轮廓度
❖ 线轮廓度是表示在零件的给定平面上,任意 形状的曲线,保持其理想形状的状况。
❖ 线轮廓度公差是指非圆曲线的实际轮廓 线的允许变动量。也就是图样上给定的,用 以限制实际曲线加工误差所允许的变动范围。
❖ 简单的物体可用三次元测量。
22
面轮廓度
❖ 面轮廓度是表示零件上的任意形状的曲面, 保持其理想形状的状况。
A
A
一个方向
A
A
相互垂直的两面三刀个方向
AA
任意方向
29
将被测零件放置在平板上在整个被测表面上按规 定测量线进行测量 ❖ 取指示器的最大与最小度数之差作为该零件的平行 度误差. ❖ 取各条测量线上任意给定1长度内指示器的最大与最 小读数之差,作为该零件的平行度误差. ❖ 常见如工显,三次元都可测量。
❖ 可用三次元测量。
31
2. 垂直度 当两个要素互相垂直时,用垂直度公差控制被测要素对基准的方向性误差。 注:垂直度公差的分析方法与平行度公差相类似,用下面例子简单讲解。
6
0.05
AA
AA
32
倾斜度
❖ 倾斜度是表示零件上两要素相对方向保持任意给定 角度的正确状况。
❖ 倾斜度公差是:被测要素的实际方向,对于基 准成任意给定角度的理想方向之间所允许的最大变 动量。
形位公差知识理论讲解
形位公差详解1.直线度直线度,即通常所说的平直程度,表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。
▲图样示例1:在给定平面内,公差带必须在距离为0.1mm的两平行直线间的区域。
▲图样示例2:如果在公差值前加注记号φ、则公差带必须在直径0.1mm的圆柱面内的区域。
2.平面度平面度,即通常所说的平整程度,表示零件的平面要素实际形状,保持理想平面的状况。
平面度公差是实际表面对理想平面所允许的最大变动量。
▲图样示例:公差带是位于距离0.08mm的两个平行平面之间的区域。
3.圆度圆度,即通常所说的圆整程度,表示零件上圆的要素实际形状与其中心保持等距的状况。
圆度公差是在同一截面上,实际圆对理想圆所允许的最大变动量。
▲图样示例:公差带必须在同一正截面上,半径差为公差值0.03mm的两个同心圆之间的区域。
4.圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点,对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
▲图样示例:公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
5.线轮廓度线轮廓度是表示在零件的给定平面上,任意形状的曲线,保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
▲图样示例:公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。
诸圆的圆心位于具有理论正确几何形状的线上。
6.面轮廓度面轮廓度是表示零件上的任意形状的曲面,保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线,对理想轮廓面的允许变动量。
▲图样示例:公差带是由包络一系列直径为0.02mm的球的两条包络线之间,诸球的中心理论上应位于理论正确几何形状的面上。
7.平行度平行度,即通常所说的保持平行的程度,表示零件上被测实际要素相对于基准保持等距离的状况。
平行度公差是被测要素的实际方向,与基准相平行的理想方向之间所允许的最大变动量。
机械制图常用形位公差详解
机械制图常用形位公差详解一.形状公差1. 直线度:直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差,如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义:被测表面投影后为一接近直线的“波浪线”(如右图),该“波浪线”的变化范围应该在距离为公差值t(t=0.1)的两平行直线之间。
2. 平面度:平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。
标注含义:被测加工表面必须位于距离为公差值t(t=0.01)的两平行平面内,如右图区域。
3. 圆度:圆度,是指工件横截面接近理论圆的程度,工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义:被测圆柱面的任意截面的圆周必须位于半径差为公差值t(t=0.025)的两同心圆之内,如右图区域。
4.圆柱度:圆柱度,指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差,限制了被测圆柱面的形状误差,是圆柱的实际形状相对理想形状的最大允许变动量。
标注含义:被测圆柱面必须位于半径差为公差值t(t=0.1)的两同轴圆柱面之间,如右图。
圆柱度和圆度的区别:圆柱度是相对于整个圆柱面而言的,圆度是相对于圆柱面截面的单个圆而言的,圆柱度包括圆度,控制好了圆柱度也就能保证圆度,但反过来不行。
圆柱度和圆度的作用:柴油机的结构中有多处规定了圆柱度和圆度,如发动机的活塞环,控制好活塞环的圆度可保证其密封性,而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
二.位置公差1.平行度平行度,指两平面或者两直线平行的程度,即其中一平面(边)相对于另一平面(边)平行的误差最大允许值。
标注释义:被测轴线必须位于距离为公差值t(t=0.1),且在给定方向上平行于基准轴线的两平行平面之间。
注:2.垂直度垂直度:用于评价直线之间、平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线(面)的两个平行平面之间的区域,两个平行平面间的距离为t(t=0.06),被测线(面)必须位于这两个平面之间。
形位公差详解-含图片说明
形位公差的定义
▪ 定义
▪ 形状公差和位置公差简称为形位公差 ▪ 形状公差:形状公差是指单一实际要素的形状所
允许的变动全量;形状公差标注无基准
要素是指零件上的特征部分 — 点、线、面 实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)
▪ 位置公差:位置公差是关联实际要素的位置对基 准所允许的变动全量;位置公差标注一般需有基 准
4
块规测量 平晶、激光干涉
形位公差的分类介绍 ▪ 平面度
公差带形状为两平行平面
形位公差的分类介绍
▪ 圆度
▪ 圆度:工件的横截面接近理论圆的程度 ▪ 实际应用:
1
计量室 圆度、圆柱度仪 、高精度主轴、 调平、调心
2
生产现场 通过检查直径的 变化量(椭圆) 反映圆度的大致 状况
形位公差的分类介绍 ▪ 圆度
公差带形状为两同心圆
形位公差的分类介绍
▪ 圆柱度
▪ 圆柱度:任一垂直截面最大尺寸与最小尺寸差为圆 柱度;圆柱度误差包含了轴剖面和横剖面两个方面 的误差
▪ 实际应用:
1
2
计量室 圆度、圆柱度仪 、高精度主轴、 调平、调心
生产现场 通过检查直径的 变化量(椭圆、 锥度 )反映圆度 的大致状况
形位公差的分类介绍 ▪ 圆柱度
形位公差简介
1
形位公差的定义
2
形位公差的分类介绍
3
公差原则
4
特殊标注
形位公差的定义
▪ 形位公差
▪ 由于加工过程中工件在机床上的定位误差、刀具 与工件的相对运动不正确、夹紧力和切削力引起 的工件变形、工件的内应力的释放等原因,完工 工件会产生各种形状和位置误差。
▪ 因此机械类零件的几何精度,除了必须规定适当 的尺寸公差和表面粗糙度要求以外,还须对零件 规定合理的形状和位置公差。
形位公差详解以及标注方法
形位公差详解以及标注方法形位公差是指在测量和工程设计中,用来描述和控制零件形状和尺寸的一种数学概念。
形位公差旨在通过规定允许的变动范围,使得零件在实际装配和使用中能够满足设计要求,并确保部件之间的相互关系良好。
形位公差的标注方法可以分为三个步骤:确定基准,标注正确的公差尺寸,标注相应的形位公差符号。
第一步,确定基准:基准是指被测量零件所依赖的参照物,它决定了形位公差的计算和标注方法。
在标准中,基准一般分为二类:完全基准和局部基准。
完全基准是指一个部件所依赖的基准平面、轴线或者点,局部基准是指其他部件的外表面、轴线或者点。
第二步,标注正确的公差尺寸:通过测量,确定被测量零件的尺寸后,需要用公差值来限制其尺寸变化范围,通常以正负公差值表示。
公差分为线性公差和角度公差。
线性公差用于度量线性尺寸的变动范围,而角度公差用于度量角度的变动范围。
在标注公差尺寸时,需要遵循标准的规定,按照大小顺序依次标注。
第三步,标注相应的形位公差符号:形位公差的符号用来表示被测量零件与基准之间的相对位置关系。
常用的形位公差符号有:平面度符号(⌾)、直线度符号(↔)、圆度符号(○)、轴向符号(↑↓)、倾斜度符号(∟)等。
这些符号需要标注在公差尺寸之上,并按照标准规定的位置和顺序进行标注。
形位公差的详细解释如下:1.平面度公差:用来描述一个零件的平面与参照平面之间的相对位置关系。
平面度公差可以分为平面度和平面度偏差。
平面度是指一个零件表面上的点的离散度,平面度偏差是指该点的实际位置与基准平面之间的最大距离。
2.直线度公差:用来描述直线零件的直线形状与参照直线之间的相对位置关系。
直线度公差可以分为直线度和直线度偏差。
直线度是指一个零件上直线形状的离散度,直线度偏差是指该直线的实际位置与基准直线之间的最大距离。
3.圆度公差:用来描述一个零件的曲面形状与参照圆之间的相对位置关系。
圆度公差可以分为圆度和圆度偏差。
圆度是指一个零件上曲面形状的离散度,圆度偏差是指该曲面的实际位置与基准圆之间的最大距离。
形位公差详解
William Liu Nov.2005形位公差概述1、定义形位公差:是表示零件的形状和其相互间位置的精度要求。
2、形状和位置公差的分类形位公差:☹形状公差:A:直线度;B:平面度;C:圆度;D:圆柱度;E:线轮廓度;F:面轮廓度。
☹位置公差:A:定向公差:a:平行度;b:垂直度c:倾斜度。
B:定位公差:a:同轴度;b:位置度;c:对称度。
C:跳动:a:圆跳动;b:全跳动。
1形狀公差•形状公差的特点:可将其分成两组•1、直线度、平面度、园度、圆柱度:•特点:都是单一要素;没有基准;公差带位置是浮动的;•公差带方向为形位误差安最小区域法所形成的•方向一致。
•2、线轮廓度、面轮廓度:•特点:•1)、当线、面轮廓度是用来控制形状时,它是单一要素,•没有基准,公差带位置是浮动的。
•2)、当线、面轮廓度是用来控制形状和位置时,它是关•联要素,有基准,公差带位置是固定的。
•3)、当线轮廓度是封闭形状时,它是单一要素,没有基准•,公差带位置是固定的。
直線度公差1、定义:直线度是用来限制被测实际直线形状误差的一项指标。
2、平面上的直线度公差带是夹在距离为公差值的两条理想的平行线之间的区域。
0.01f=0.01空間直線度公差3、空间的直线度公差带:是直径为公差值Ф0.04mm的圆柱面内区域。
Ø0.04Ø0.04平面差公差1、定义:平面度是用来限制实际平面形状误差的一项指标。
0.012、平面度公差带:是距离为公差值0.01mm的两平行平面间的区域。
圓度公差0.05f =0.052、公差带是半径差为公差值0.05mm 的两同心园之间区域。
1、定义:圓度是限制回转体的正截面或过球心的任意截面轮廓圓形状误差的一项指标。
圓柱度公差1、定义:圆柱度是综合限制圆柱体正截面和纵截面的圆柱形状误差的一项指标。
0.052、圆柱度公差带:是半径差为公差值0.05mm 的两同轴圆柱面之间区域。
1、定义:是限制平面曲线形状误差的一项指标。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
模拟基准要素
基准要素(一个底面)
零件1 零件2
图 15
在建立基准的过程中会排除基准要素本身的形状误差。
在加工和 检测过程中, 往往用测量平 台表面、检具 定位表面或心 轴等足够精度 的实际表面来 作为模拟基准 要素。
模拟基准 要素是基准的 实际体现。
图 16
4.2 类型
单一基准 — 一个基准要素做一个基准;
二
符号 Symbol
1) GM新标准 公差特征项目的 符号与 ASME标 准(美)、ISO 标准和我国 GB 标准完全相同。 2) GM A-91 旧标准公差特征 项目的符号略有 不同,见图3。
2.1 公差特征项目的符号(GM新标准)
图 2
GM A-91标准的公差特征项目符号 与新标准主 要区别: 1) 无同轴度 和对称度; 2) 将面轮廓 度放置于位置 公差中,必须 带基准;
含义 只许中间向材料内凹下 只许中间向材料外凸起 只许从左至右减小 只许从右至左减小 图 11 符号 ( ( ( ( ) ) ) )
3.3 基准要素的标注 3.3.1 符号(GM标准规定字母I、O和Q不用,我国GB标准还要多) GM新标准(ISO) A GM A-91 标准 A 我国GB标准
A
3.3.2 与基准要素的连接(GM 新标准与我国GB 标准相同) a) 基准要素是轮廓要素时,符号置于基准要素的轮廓线或轮廓线 的延长线上(但必须与尺寸线明显地分开)。见图12。
公差特征项目的符号
图 5
无基准要求的形状公差,公差框格仅两格;有基准要求的位 置公差,公差框格为三格至五格。 形位公差框格在图样上一般为水平放置,必要时也可垂直放 置(逆时针转)。
3.2 被测要素的标注(两国标准不同) 3.2.1 中国GB标准 — 形位公差框格通过用带箭头的指引线与要素 相连。 a) 被测要素是轮廓要素时,箭头置于要素的轮廓线或轮廓线的延长 线上(但必须与尺寸线明显地分开)。见图6 - 左。 b) 被测要素是中心要素时,带箭头的指引线应与尺寸线的延长线对 齐。见图6 – 右。当尺寸线箭头由外向内标注时,则箭头合一。
理想要素 Ideal Feature — 理论正确的要素(无误差)。 在技术制图中我们画出的要素为理想要素。理想轮廓要素用 实线(可见)或虚线(不可见)表示;理想中心要素用点划线表示。
2.4 按结构性能分: 单一要素 Individual Feature — 具有形状公差要求的要素。 关联要素 Related Feature — 与其它要素具有功能关系的要素。 功能关系是指要素间某种确定的方向和位置关系,如垂直、平 行、同轴、对称等。也即具有位置公差要求的要素。 2.5 按与尺寸关系分: 尺寸要素 Feature of Size — 由一定大小的线性尺寸或角度尺寸 确定的几何形状。 尺寸要素可以是圆柱形、球形、两平行对应面、圆锥形或楔形。 非尺寸要素 — 没有大小尺寸的几何形状。 非尺寸要素可以是表面、素线。 上述要素的名称将在后面经常出现,须注意的是一个要素在不 同的场合,它的名称会有不同的称呼。
GM标 准也可不 加圆,而 在框格下 标注 ALL AROUND 来表示。 图例在面 轮廓度公 差带介绍 中。 图 10 GM标准将面轮廓度定义为位置公差,使用又广,故有些特殊的标
注规定,在后面介绍面轮廓度公差时再讲述。
d) 螺纹、齿轮和花键(两国标准一样) 一般情况下,以螺纹中径轴线作为被测要素或基准要素。如用大 径轴线标注“MAJOR DIA”(MD);用小径轴线标注“MINOR DIA” (LD)。 齿轮和花键轴线作为被测要素或基准要素时,如用节径轴线标注 “PITCH DIA”(PD);用大径轴线标注“MAJOR DIA” (MD), 用 小径轴线标注“MINOR DIA”(LD)。 e) 我国GB标准独有的四个符号(图11) GB标准规定了在公差带内进一步限制被测要素形状的四个符号。
A
组合(公共)基准 — 二个或二个以上基准要素做一个基准;
A-B 典型的例子为公共轴线做基准。 A-B
A
B
图 17
基准体系 Datum Reference Frame — 三个互相垂直的理想 (基准)平面构成的空间直角坐标系。见图18。
图 18
A. 板类零件基准体系 根据夹具设计原理: 基准D - 第一基 准平面约束了三 个自由度, 基准E - 第二基 准平面约束了二 个自由度, 基准F - 第三基 准平面约束了一 个自由度。
2.3 按存在的状态分:
实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)。
实际要素是按规定方法,由在实际要素上测量有限个点得到 的实际要素的近似替代要素(测得实际要素)来体现的。 每个实际要素由于测量方法不同,可以有若干个替代要素。
测工过程中工件在机床上的定位误差、刀具与工件的 相对运动不正确、夹紧力和切削力引起的工件变形、工件的内 应力的释放等原因,完工工件会产生各种形状和位置误差。 各种形状和位置误差都将会对零件的装配和使用性能产生 不同程度的影响。
因此机械类零件的几何精度,除了必须规定适当的尺寸 公差和表面粗糙度要求以外,还须对零件规定合理的形状和
全长上直线度 公差0.4。
每25内直线 度公差0.1。
图 8
b) 轮廓度中若表示的公差要求适用范围不是整个轮廓时,应标注出
其范围。见图9标注(仅GM标准) 。
图 9
c) 轮廓度中若表示的公差要求适用于整个轮廓。则在指引线转角处加 一小圆(全周符号)。见图10(GM 新标准与我国GB 标准相同)。
Ø
图 6
Ø
带箭头的指引线可从框格任一方向引出,但不可同时从两端引
出。
3.2.2 GM标准(有四种,且可无带箭头的指引线)
d c a
a) 形位公差框 格放于要素的尺寸 或与说明下面; b) 形位公差框 格用带箭头的指引 线与要素相连; c) 把形位公差 框格侧面或端面与 要素的延长线相连 ; d) 把形位公差 框格侧面或端面与 尺寸要素的尺寸线 的延长线相连。
在图21中可发现该 盘类零件的基准框格采 用了三格,这是因为该 零件对基准轴线V有方 向要求。而从定位原理 上讲基准 U、V 已构成 了基准体系。 基准W是一个辅助 基准平面(不属于基准 体系)。
图 21
位置公差。
一
1 定义
要素 Feature
要素是指零件上的特征部分 — 点、线、面。 任何零件不论其复杂程度如何,它都是由许多要素组成的。
圆锥面 圆柱面 圆台面 球面
轴线
素线
球心
图 1 形位公差研究对象就是要素,即点、线、面。
2 类型 2.1 按结构特征分: 轮廓(实有)要素 Integral Feature — 表面上的点、线或面。 中心(导出)要素 Derived Feature — 由一个或几个轮廓要素 得到的中心点(圆心或球心)、中心线(轴线)或中心面。 2.2 按所处的地位分: 被测要素 Features of a part — 图样上给出了形位公差要求 的要素,为测量的对象。 基准要素 Datum Feature — 零件上用来建立基准并实际起 基准作用的实际要素(如一条边、一个表面或一个孔)。 被测要素在图样上一般通过带箭头的指引线与形位公差框格 相连;基准要素在图样上用基准符号表示。 基准要素 ≠ 基准

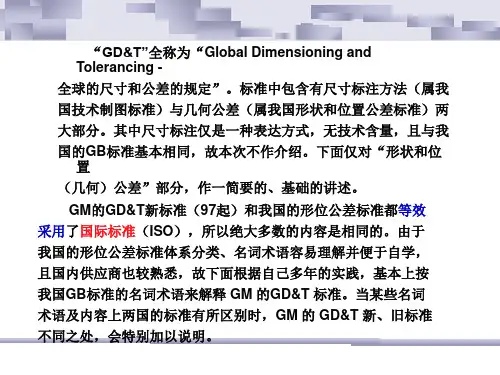

我国的形位公差标准体系分类、名词术语容易理解并便于自学,
且国内供应商也较熟悉,故下面根据自己多年的实践,基本上按 我国GB标准的名词术语来解释 GM 的GD&T 标准。当某些名词 术语及内容上两国的标准有所区别时,GM 的 GD&T 新、旧标准 不同之处,会特别加以说明。
两国的有关标准:
中国 GB/T 1182 - 96 形状和位置公差 通则、定义、符号和图样表示法 GB/T 13319 – 03 几何公差 位置度公差注法 GB/T 16671 - 96 形状和位置公差 最大实体要求、最小实体要求和 可逆要求 GB/T 16892 - 97 形状和位置公差 非刚性零件注法 GB/T 17780 – 02 几何公差 位置度公差注法
用 三 个 基 准 框 格 标 注
图 19
B. 盘类零件基准体系
根据夹具设计 原理: 基准K- 第 一基准平面 约束了三个 自由度, 基准M - 第 二基准平面 和第三基准 平面相交构 成的基准轴 线,约束了二 个自由度。
用 二 个 基 准 框 格 标 注
图 20
虽然,还余下一个自由度,由于该零件对于 基准轴线 M 无定向要求,即该零件加工四个孔时 ,可随意将零件放置于夹具中,而不影响其加工 要求。
1. 线轮廓度可带基准成为位置公差; 2. 此分类见ANSI T14.5M-82,但是不强调。
3) 跳动箭头 为空心箭头。
图3
2.2 附加符号(GM新标准)
1) 相对GM A-91标 准,取消了符号 S(独 立原则RFS),增加 T 正切平面、 ST 统计公 差、CR 受控半径。 2) ST 统计公差, GM目前不应用。
我国标准还有:E 包容原则、 50 理论正 确尺寸等。
理论正确尺寸Basic Dimensions :不标注 公差的带框尺寸。它可 以是理论正确线性尺寸 和理论正确角度尺寸。 图 4
三
标注 Mark
3.1 形位公差框格 Feature Control Frames
基准要素的字母及附加符号 公差值及附加符号
图 12
b) 基准要素是中心要素时,符号中的连线应与尺寸线对齐。
图 13
3.3.3 GM A-91 标准基准符号的标注与形位公差框格标注一样,不 明确定义轮廓要素和中心要素。因此GM图样的右上角或左上角专门 有“基准说明表”对基准要素进行描述。 a) 符号放于尺寸要素的尺寸、形位公差框格或尺寸和形位公差框下 面; b) 符号用带箭头的指引线与非尺寸要素相连; c) 符号与非尺寸要素直接相连; d) 符号与非尺寸要素的延长线相连;
