7588一号修改单

7588一号修改单

附件GB 7588-2003《电梯制造与安装安全规范》国家标准第1号修改单2 引用标准增加:GB/T 24478-2009 电梯曳引机3.18 轿厢意外移动unintended car movement在开锁区域内且开门状态下,轿厢无指令离开层站的移动,不包含装卸载引起的移动。

7.2.3.1 层门在锁住位置时,所有层门及其门锁应有这样的机械强度:a)用300 N的静力垂直作用于门扇或门框的任何一个面上的任何位置,且均匀地分布在5 cm2的圆形或方形面积上时,应:1)永久变形不大于1 mm;2)弹性变形不大于15 mm;试验后,门的安全功能不受影响。

b)用1000 N的静力从层站方向垂直作用于门扇或门框上的任何位置,且均匀地分布在100 cm2的圆形或方形面积上时,应没有影响功能和安全的明显的永久变形[见7.1(最大10 mm的间隙)和7.7.3.1]。

注:对于a)和b),为避免损坏层门的表面,用于提供测试力的测试装置的表面可使用软质材料。

7.2.3.3 层门/门框上的玻璃应使用夹层玻璃。

7.2.3.7 固定在门扇上的导向装置失效时,水平滑动层门应有将门扇保持在工作位置上的装置。

具有这些装置的完整的层门组件应能承受符合7.2.3.8 a)要求的摆锤冲击试验,撞击点按表7和图7在正常导向装置最可能失效条件下确定。

注:保持装置可理解为阻止门扇脱离其导向的机械装置,可以是一个附加的部件也可以是门扇或悬挂装置的一部分。

7.2.3.8 对于带玻璃面板的层门和宽度大于150 mm的层门侧门框,还应满足下列要求(见图7):注:门框侧边用来封闭井道的附加面板视为侧门框。

a)从层站侧,用软摆锤冲击装置按附录J,从面板或门框的宽度方向的中部以符合表7所规定的撞击点,撞击面板或门框时:1)可以有永久变形;2)层门装置不应丧失完整性,并保持在原有位置,且凸进井道后的间隙不应大于0.12 m;GB7588-2003 国家标准第1号修改单2 引用标准增加:GB/T 24478-2009 电梯曳引机3.18 轿厢意外移动unintended car movement在开锁区域内且开门状态下,轿厢无指令离开层站的移动,不包含装卸载引起的移动。

《GB7588第1号修改单》解读_合成稿草稿__20151126

《GB7588第1号修改单》解读_合成稿草稿__20151126

1GB7588GB7588--20032003《《电梯制造与安装安全规范电梯制造与安装安全规范》》第1号修改单解读号修改单解读一、为什么为什么要开展要开展要开展GB 7588GB 7588GB 7588——20032003第第1号修改单号修改单的制定工作的制定工作的制定工作??答:GB 7588—2003《电梯制造与安装安全规范》等效采用EN81-1:1998。

随着电梯技术的发展,以及在十多年实施EN81-1:1998经验积累的基础上,欧洲重新评价了电梯风险,对EN81-1:1998进行了修订,并于2014年6月发布了新版EN81-20和EN81-50。

EN81-20/50对电梯风险进行了系统的归类,增加并完善了有关安全要求和(或)保护措施,还增加了对安全要求和(或)保护措施的验证规定,它将进一步提高电梯安全技术要求。

因此,目前全国电梯标准化技术委员会(SAC/TC196,以下简称电梯标委会)正在系统地组织开展GB7588—2003和GB 21240—2007修订工作。

由于系统地修订GB7588—2003需要较长时间,为了使电梯防止轿厢意外移动的保护、从轿内开启轿门和层门强度的安全要求尽快得以实施,电梯标委会开展了GB 7588—2003第1号修改单(以下简称“修改单”)制定工作。

本修改单的实施将有利于提高我国电梯在上述三个方面的安全水平,减少由此而造成的电梯事故。

二、轿厢意外移动保护轿厢意外移动保护装置装置装置::问题1:轿厢意外移动保护装置主要考虑哪些风险轿厢意外移动保护装置主要考虑哪些风险??答:轿厢意外移动保护装置考虑下列风险因素之一:1)驱动主机(包括驱动主机制动器)的单一失效;2)控制系统的单一失效。

问题2:按9.11.1的规定的规定,,不具有具有 “平层平层、、再平层和预备操作再平层和预备操作功能功能功能””的电梯的电梯是否是否是否需要轿需要轿厢意外移动保护装置厢意外移动保护装置??答:需要。

GB 第 号修改单

GB 第 号修改单

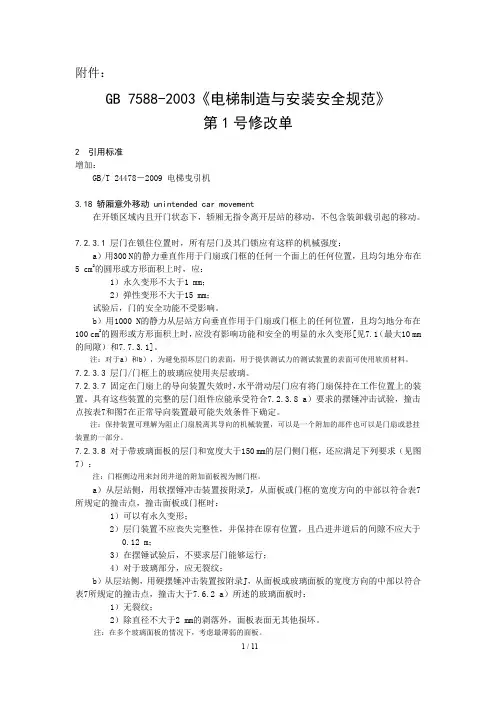

附件:GB 7588-2003《电梯制造与安装安全规范》第1号修改单2 引用标准增加:GB/T 24478-2009 电梯曳引机3.18 轿厢意外移动 unintended car movement在开锁区域内且开门状态下,轿厢无指令离开层站的移动,不包含装卸载引起的移动。

7.2.3.1 层门在锁住位置时,所有层门及其门锁应有这样的机械强度:a)用300 N的静力垂直作用于门扇或门框的任何一个面上的任何位置,且均匀地分布在5 cm2的圆形或方形面积上时,应:1)永久变形不大于1 mm;2)弹性变形不大于15 mm;试验后,门的安全功能不受影响。

b)用1000 N的静力从层站方向垂直作用于门扇或门框上的任何位置,且均匀地分布在100 cm2的圆形或方形面积上时,应没有影响功能和安全的明显的永久变形[见7.1(最大10 mm 的间隙)和7.7.3.1]。

注:对于a)和b),为避免损坏层门的表面,用于提供测试力的测试装置的表面可使用软质材料。

7.2.3.3 层门/门框上的玻璃应使用夹层玻璃。

7.2.3.7 固定在门扇上的导向装置失效时,水平滑动层门应有将门扇保持在工作位置上的装置。

具有这些装置的完整的层门组件应能承受符合7.2.3.8 a)要求的摆锤冲击试验,撞击点按表7和图7在正常导向装置最可能失效条件下确定。

注:保持装置可理解为阻止门扇脱离其导向的机械装置,可以是一个附加的部件也可以是门扇或悬挂装置的一部分。

7.2.3.8 对于带玻璃面板的层门和宽度大于150 mm的层门侧门框,还应满足下列要求(见图7):注:门框侧边用来封闭井道的附加面板视为侧门框。

a)从层站侧,用软摆锤冲击装置按附录J,从面板或门框的宽度方向的中部以符合表7所规定的撞击点,撞击面板或门框时:1)可以有永久变形;2)层门装置不应丧失完整性,并保持在原有位置,且凸进井道后的间隙不应大于0.12 m;3)在摆锤试验后,不要求层门能够运行;4)对于玻璃部分,应无裂纹;b)从层站侧,用硬摆锤冲击装置按附录J,从面板或玻璃面板的宽度方向的中部以符合表7所规定的撞击点,撞击大于7.6.2 a)所述的玻璃面板时:1)无裂纹;2)除直径不大于2 mm的剥落外,面板表面无其他损坏。

西子新增UCMP功能故障排查及解决方法

西子新增UCMP功能故障排查及解决方法

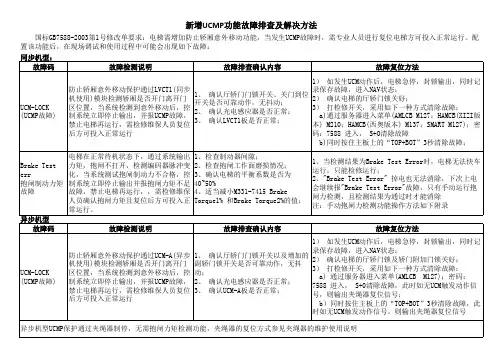

新增UCMP功能故障排查及解决方法
国标GB7588-2003第1号修改单要求:电梯需增加防止轿厢意外移动功能,当发生UCMP故障时,需专业人员进行复位电梯方可投入正常运行。

配置该功能后,在现场调试和使用过程中可能会出现如下故障:
附录
手动抱闸力检测功能操作方法 (功能菜单M316)
提示菜单 Load = 0%
N=0,Y=1
按0退出,按1进入下级菜单,如果已经打到检修状态则直接跳过该菜单
Inspection On
N=0,Y=1
按0退出,打到检修状态,进入下级菜单如下界面所示:
服务器输入1,确定,抱闸力检测开始,按module键退出,按FUNCTION、SET、CLEAR可中断
检测
ST:显示当前状态,STP 检测停止,RUN 正在检测
Cur:显示当前输出电流,输出电流大小由M331-7415参数决定,电梯平衡系数按40%计算
Rst:显示检测结果,
F 检测被中断,检测过程中出现故障、DFC断开、检修状态取消
P 施加两级电流主机均未转动,检测完成结果通过
W 施加电流1主机未转动,施加电流2主机转动,检测完成结果告警,电梯可以继续运行,
当前故障"Brake Test Warn "3秒后自动消除,历史故障中可查看到"Brake Test Warn "
E 施加电流1主机转动,检测完成结果故障,电梯仅可以检修运行,历史故障中可查看
到,打到正常状态,当前故障显示"Brake Test Error"。

电梯轿厢意外移动保护装置检验

电梯轿厢意外移动保护装置检验

电梯轿厢意外移动保护装置检验摘要:电梯轿厢意外移动保护装置(UCMP)作为GB7588-2003国家标准第1号修改单的重要组成部分,在国际上已是通行的行业标准。

2000年,美国机械工程师学会(ASME)出版ASME A17.1-2000《Safety Code for Elevators and Escalators》已提出UCMP的要求,该标准的后续版本ASME A17.1-2013中保留了该项要求。

2009年,欧洲标准化委员会发布了EN 81-1:1998/A3:2009《Safety rules for the construction and installation of lifts Part 1:Electric lifts》,同样提出了电梯轿厢意外移动保护的要求。

关健词:电梯;轿厢意外移动;保护装置;检验1 GB7588-2003第1号修改单关于UCMP的技术要求GB7588-2003第1号修改单关于UCMP的技术要求主要含以下五个方面:(1)明确了轿厢意外移动的定义。

轿厢意外移动是指在开锁区域且在轿厢无指令情况下离开层站的移动,不包含卸载引起的移动。

(2)明确UCMP的保护范围。

UCMP对因驱动主机或驱动控制系统的任一单元失效引起的轿厢意外移动进行保护,不包括悬挂绳、链条、滚筒、链轮导致的失效。

(3)明确对整体装置的要求。

最迟在轿厢离开开锁区域时,应由符合要求的电气安全装置检测到轿厢的意外移动,并使轿厢制停且使其保持在停止状态。

(4)明确对制停部件的要求。

制停部件使轿厢制停时所产生的减速度不应超过:a)空载向上意外移动时的减速度不超过1g;b)向下意外移动时的减速度不超过限速器-安全钳动作时允许的减速度;该装置应在下列距离内制停轿厢:a)与检测到轿厢意外移动的层站的距离≤1.20m;b)层门地坎与轿厢护脚板最低部分之间的垂直距离≤0.20m:c)按GB 7588--2003《电梯制造与安装安全规范》5.2.1.2设置井道围壁时,轿厢地坎与面对轿厢入口的井道壁最低部件之间的距离≤0.20m;d)轿厢地坎与层门门楣之间或层门地坎与轿厢门楣之间的垂直距离≥1.00m。

轿厢意外移动保护装置型式试验操作指引

轿厢意外移动保护装置型式试验操作指引

轿厢意外移动保护装置型式试验操作指引418(总10页)-本页仅作为预览文档封面,使用时请删除本页-轿厢意外移动保护装置型式试验操作指引一、提交型式试验约请,商讨型式试验资料提交以及现场试验方法1、轿厢意外移动保护装置简介轿厢意外移动保护装置的概念在国内来源于2015年7月发布的国家标准《电梯制造与安装安全规范》GB 7588-2003第1号修改单。

修改单的第章节对轿厢意外移动保护装置进行了定义并提出一系列的要求,修改单第F8章节规定了轿厢意外移动保护装置的型式试验要求。

目前国内检验机构对轿厢意外移动保护装置进行型式试验主要依据《电梯型式试验规则》TSG T7007-2016附件S,其内容要求来源于GB 7588-20003第1号修改单的有关内容,但进行了一些修改。

根据GB 7588-2003第一号修改单第条对轿厢意外移动保护装置有以下表述:在层门未被锁住且轿门未关闭的情况下,由于轿厢安全运行所依赖的驱动主机或驱动控制系统的任何单一元件失效引起轿厢离开层站的意外移动,电梯应具有防止该移动或使移动停止的装置。

悬挂绳、链条和曳引轮、滚筒、链轮的失效除外,曳引轮的失效包含曳引能力的突然丧失。

不具有符合的开门情况下的平层、再平层和预备操作的电梯,并且其制停部件是符合和的驱动主机制动器,不需要检测轿厢的意外移动。

轿厢意外移动制停时由于曳引条件造成的任何滑动,均应在计算和/或验证制停距离时予以考虑。

从上述标准内容可得出下述几重含义:1、轿厢意外移动保护装置是一种与电梯安全钳、限速器、门锁等类似的电梯安全保护装置,需要生产厂家通过法定检验机构进行型式试验认证。

2、在2016年7月以后,所有新制造的电梯都应有轿厢意外移动保护装置,但同时满足下述三个条件时,轿厢意外移动保护装置可以不具有检测意外移动的功能,但是制动器和自监测系统还需要通过型式试验认证:1)不具备开门运行或类似功能的电梯2)采用制动器直接作用于曳引轮或曳引轮轴的驱动主机3)制动器存在冗余并带有自监测功能3、2016年7月以后的新制造的电梯必须具有检测电梯轿厢意外移动的功能的条件是:1)只要带有开门运行功能,不管电梯采用何种驱动主机,都需要具有检测轿厢意外移动的功能。
