电子管OTL功放电路及原理
OTL电路

3.输出功率和效率
负载上电压电流的最大 值 Vom Vcc Vom Vcc VCES Vcc, Iom RL 2 RL 最大输出功率
1 2 1 2
Vom Iom Vcc Vcc V 2 cc Pom 2 2 2 2 2 2 RL 8RL
1. OTL电路的基本结构及工作原理 +UCC (1) 特点 T1、T2的特性一致; T1 C 一个NPN型、一个PNP型 B + A 两管均接成射极输出器; + + 输出端有大电容; uI T2 RL uo 单电源供电。 (2)静态时(ui= 0) OTL原理电路 U CC VA 2 U CC , I 0, I 0 电容两端的电压 u C1 C2
3.3.3单电源互补对称电路(OTL)
1.OTL电路的基本结构 2.工作原理 3.输出功率和效率 4.采用复合管的OTL
1.OTL电路的基本结构
互补对称电路是集成功率放大电路输出级的基 本形式。当它通过容量较大的电容与负载耦合时, 由于省去了变压器而被称为无输出变压器(Output Transformerless)电路,简称OTL电路。若互补对称 电路直接与负载相连,输出电容也省去,就成为无 输出电容(Output Capacitorless)电路,简称OCL 电路。 OTL电路采用单电源供电, OCL电路采用双电源供 电。
C
2
(3)动态时 设输入端在静态UCC/2基础上加入正弦信号。 输入交流信号ui的正半周 T1导通、T2截止; 同时给电容充电
ቤተ መጻሕፍቲ ባይዱ
输入交流信号ui的负半周 + ui T2导通、T1截止; 电容放电,相当于电源 -
T1 ic1 uo + A RL T2 ic2
OTL电路工作原理

OTL功率放大电路发布时间:2011-8-31 14:14:33 访问次数:1984(一)什么是OTL功率放大电路?NE605N互补对称电路通过容量较大的电容器与负载耦合时,称为无输出变压器电路,简称OTL电路。
如果互补对称电路直接与负载相连,就成为无输出电容电路,简称OCL电路。
两种电路的基本原理相同,这里只对OTL电路作简要分析。
图3-31是OTL电路的原理图,它由两只特性相近的三极管VT1(NPN型)、VT2(PNP型)组成。
静态时,A点的电位为1/2V CC,耦合电容C L上的电压也等于1/2V CC。
由于两管的基极无偏置电压,VT l、VT2均处于截止状态。
动态工作时,电路的交流通路如图3-32所示。
在输入信号的正半周,VT1管的发射结正偏而导通,VT2管的发射结反偏而截止。
电源VCC 经VT1管、RE1和负载RL对耦合电容C L充电,形成充电电流ic1,其方向和波形如图3-32中实线所示。
在μi的负半周,情况刚好相反,VT1截止,VT2导通。
此时,已充电的电容C L代替电源向VT2供电,形成放电电流i C2,其方向和波形如图3-32中虚线所示。
在输入信号μi的一个周期内,输出电流i C1、i C2以相反的方向交替流过负载电阻R L,在负载上合成而得出按正弦规律变化的输出电压μo。
为保证输出波形对称,即i Cl-i C2,必须保持C L上的电压为1/2V CC,当电容C L放电时,其电压不能下降过多,因此C L的容量必须足够大。
(二)OTL功率放大电路为什么会产生交越失真?MAC3085EESA在图3-31所示的电路中,由于VT1、VT2工作在乙类状态,当输入信号小于三极管的发射结死区电压时,两个三极管仍不能导通,这样使输出电压μO在过零点的一小段时间内为零。
波形产生了失真。
把这种失真称为交越失真,如图3-33所示。
实际使用的OTL电路如图3-34所示。
与原理电路相比较,增加了VT3组成的推动级,使功率放大电路有尽可能大的输出功率。
1、OTL功放电路

(3)OTL电路原理: 1)在输入信号正半周时,V1导通,电流自Vcc经V1为电容C 充电,经过负载电阻RL到地,在RL上产生正半周的输出电 压。 2)在输入信号的负半周时,V2导通,电容C通过V2和RL放 电,在RL上产生负半周的输出电压。 只要电容C的容量足够大,可将其视为一个恒压源,无论信 号如何,电容C上的电压几乎保持不变。
电子管OTL 功放的制作

电子管OTL 功放的制作 22008-03-12 11:12电路分析(以一个声道为例,另一声道电路相同)1.输入前置放大级采用SRPP放大电路:本前级应选用中放大系数的双三极管为宜,因为这样的三极管内阻较小,屏流和跨导值较大,对降低输出阻抗有利,且屏极特性曲线的线性范围较宽,故输入级的动态范围较大。
本机该前置放大级可采用6N1l、6DJ8、6922、ECC88等双三极电子管。
音频信号由下管栅极输入,工作于共阴极方式;上管则工作于共栅极方式,被放大后的音频信号由上管阴极输出。
SRPP前级放大器的特点是输入阻抗高,为200kΩ以上;输出阻抗低,为数百欧姆。
因此对前级输入的小信号具有传输损耗小,动态范围大,抗干扰性能好,有利于输入与输出级的阻抗匹配。
同时,本电路的频率响应特性极佳,高频瞬态响应也很好。
此外,由于本电路上管阴极电位很高,约为100V左右,所以在选管时其阴极与灯丝问的耐压均应不超过极限值,如果超过极限电压将会导致灯丝与阴极间击穿。
2.倒相兼推动放大器本机电压放大级为共阴级长尾式放大器。
该电路是一种性能卓越的差分放大电路。
在此电路中,为获得尽可能大的共阴极电阻,能使放大管的栅极与前置放大级的屏极直接耦合,以得到较高的栅极电压与阴极电压。
电路中的1MΩ电阻为栅漏电阻,0.22uF为旁路电容,以确保放大管栅极电位恒定。
因电子管栅极回路的内阻较高,故要求旁路电容的绝缘性能很高,不可有轻微的漏电。
本电路由双三极电子管6N6担任。
上管为激励管,下管为倒相管,两管共用阴极电阻(18kΩ),并且有深度的电流负反馈作用,故稳定性好。
对上管来说是串联输入;对下管来说是并联输入。
当有音频信号输入时,利用两电子管阴极的互耦作用,其屏极与阴极电流均随之变化。
由于两管的负载电阻阻值相同,均为36kΩ,两管输出电压幅值相等,方向相反,从而完成倒相兼推动工作。
由于倒相兼推动电子管的阴极电位较高,所以在选管时必须重视。
如采用普通双三极管代用时,为了防止电子管的灯丝与阴极间的击穿,可以对该管灯丝采用不接地的独立供电方式。

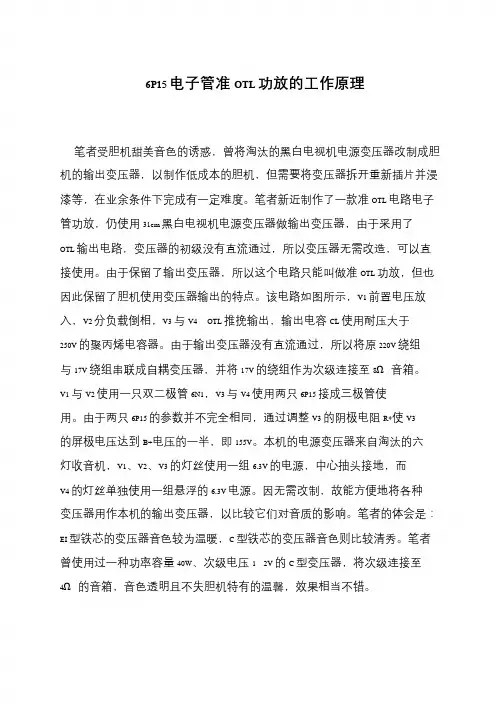

6P15电子管准OTL功放的工作原理

6P15 电子管准OTL 功放的工作原理
笔者受胆机甜美音色的诱惑,曾将淘汰的黑白电视机电源变压器改制成胆机的输出变压器,以制作低成本的胆机,但需要将变压器拆开重新插片并浸漆等,在业余条件下完成有一定难度。
笔者新近制作了一款准OTL 电路电子管功放,仍使用31cm 黑白电视机电源变压器做输出变压器,由于采用了OTL 输出电路,变压器的初级没有直流通过,所以变压器无需改造,可以直接使用。
由于保留了输出变压器,所以这个电路只能叫做准OTL 功放,但也因此保留了胆机使用变压器输出的特点。
该电路如图所示,V1 前置电压放入,V2 分负载倒相,V3 与V4 OTL 推挽输出,输出电容CL 使用耐压大于250V 的聚丙烯电容器。
由于输出变压器没有直流通过,所以将原220V 绕组与17V 绕组串联成自耦变压器,并将17V 的绕组作为次级连接至8Ω音箱。
V1 与V2 使用一只双二极管6N1,V3 与V4 使用两只6P15 接成三极管使用。
由于两只6P15 的参数并不完全相同,通过调整V3 的阴极电阻R*使V3 的屏极电压达到B+电压的一半,即155V。
本机的电源变压器来自淘汰的六灯收音机,V1、V2、V3 的灯丝使用一组6.3V 的电源,中心抽头接地,而
V4 的灯丝单独使用一组悬浮的6.3V 电源。
因无需改制,故能方便地将各种变压器用作本机的输出变压器,以比较它们对音质的影响。
笔者的体会是:EI 型铁芯的变压器音色较为温暖,C 型铁芯的变压器音色则比较清秀。
笔者曾使用过一种功率容量40W、次级电压1 2V 的C 型变压器,将次级连接至4Ω的音箱,音色透明且不失胆机特有的温馨,效果相当不错。
电子管OTL功放原理及电路

电子管OTL功放原理及电路OTL是英文Output Transformer Less Amplifier的简称,是一种无输出变压器的功率放大器。
一. OTL电子管功放电路的特点普通电子管功率放大器的输出负载为动圈式扬声器,其阻抗非常低,仅为4~16Ω。
而一般功放电子管的内阻均比较高,在普通推挽功放中屏极至屏极的负载阻抗一般为5~10kΩ,故不能直接驱动低阻抗的扬声器,必须采用输出变压器来进行阻抗变换。
由于输出变压器是一种电感元件,通过变压器的信号频率不同,其电感线圈所呈现的阻抗也不同。
为了延伸低频响应,线圈的电感量应足够大,圈数也就越多,因此在每层之间的分布电容也相应增大,使高频扩展受到限制,此外还会造成非线性失真与相位失真。
为了消除这些不良影响,各种不同形式的电子管OTL无输出变压器功率放大器应运而生,许多适用于OTL功放的新型功率电子管在国外也不断被设计制造出来。
电子管OTL功率放大器的音质清澄透明,保真度高,频率响应宽阔,高频段与低频段的频率延伸范围一般可达10HZ~100kHz,而且其相位失真、非线性失真、瞬态响应等技术性能均有明显提高。
二电子管OTL功放电路的形式图1(a)~图1(f)是OTL无输出功放基本电路。
图1(a)和图1(b)为OTL功放两种供电结构的方式,即正负双电源式和单电源供电方式。
在正负双电源式OTL功放中,中心为地电位。
这样可保证推挽电路的对称性,因此可以省略输出电容,使功放的频率响应特性更佳。
单电源式OTL电路为了使两只推挽管具有相同的工作电压,必须使中心点的工作电压等于电源电压的一半。
同时,其输出电容C1的容量必须足够大,不影响输出阻抗与低频响应的要求。
图1(c)和图1(d)为OTL功放电子管栅极偏置的取法。
由于上边管阴极不接地,因此上边管的推动信号由栅极与阴极之间加入,而下边管的推动信号可由栅极与地之间加入。
至于其偏置方式,上边管可通过中心点对地分压后取出,而下边管的偏置电压必须另设专门的负压电源来供给。
6.2 OTL电路组成特点及工作原理(1)(2)

教案()2.工作原理(1)0i =v 时,1V 2V 截止,0C2C1==i i 两管均无偏置,两管基极电流均为零而截止。
(2)输入信号到达电路输入端时① 0i >v ,1V 导通,2V 截止。
L R 上得到被放大的正半周电流信号,如图(b )实线所② 0i <v ,1V 截止,2V 导通。
L R 上得到被放大的负半周电流信号,如图(c )虚线所在一个周期内,两管轮流导通,负载L R 上得到一个完整的正弦波。
互补对称电路:若1V 、2V 两管对称( β 值和饱和压降等参数一致)且交替工作,互为补充,这种电路称为互补对称电路。
单电源供电的OCL 电路又称OTL 电路,但该电路与输出回路中需要有一个大的电解电容来替代另一个电压。
3.实用OCL 电路(1)上述波形在输出波形正负半周的交界处造成的波形失真,称交越失真。
如图所示。
使两管处于甲乙类工作状态,即微导通状态,由于1R 、4VD 的存在,只要偏置合适,它即可相互补偿,消除交越失真,在负载上得到不失真的正弦波。
4VD 如何?即4VD 的作用是什么?教案()电路相比,省去了负电源,输出端加接了一个大容量电容器。
导通,2V 截止。
L R 上得到被放大的正半周电流信号,截止,2V 导通。
L R 上得到被放大的负半周电流信号,-C 。
在一个周期内,两只管子轮流放大正负半周电流信号,实现完整周期波形。
电容仅耦合输出信号,还起到负电源的作用。
CC 21V -=:激励级,向2V 、3V 组成的互补对称电路提供激励信号。
复合管组织的原则:保证参与复合的每只管子三个电极的电流按各自的正确方向流动。
复合管的类型取决于前一只管子。
由两只三极管组成的复合管的电流放大倍数约为两只管子电流放大倍数系数的乘积。
复合管提高了电流放大倍数,增大了穿透电流,稳定性变差。
改进电路如图所示。
)实用电路OTL实用电路如图所示。
:组成NPN管;教案()它是带散热片的14脚双排直插式塑料封装结构。
otl功放电路

otl功放电路OTL功放电路概述OTL功放电路(Output Transformerless Amplifier)是一种无输出变压器的功放电路,它的优点是能够提供高品质的音频输出,同时避免了传统功放中输出变压器所带来的不利影响。
OTL功放电路的基本原理OTL功放电路中没有输出变压器,因此需要使用一些特殊的设计技巧来实现高质量的音频输出。
其基本原理是将输出管直接连接到负载上,通过反馈控制使得输出管工作在类AB状态下。
具体来说,OTL功放电路可以分为两个部分:输入级和输出级。
输入级主要用于对输入信号进行处理和放大,而输出级则用于将信号送入扬声器或其他负载上。
在输出级中,常见的设计方案是采用多个并联的晶体管或真空管,并通过反馈控制使得每个管子都工作在类AB状态下。
这样可以有效地提高效率和线性度,并且避免了由于单个管子过载而引起的失真问题。
OTL功放电路与传统功放电路相比有什么优点?1. 无需使用复杂昂贵的输出变压器传统功放中需要使用大型、昂贵、重量较大的输出变压器,而OTL功放电路则不需要使用这种变压器。
这样可以降低成本、减少体积和重量,同时也避免了输出变压器所带来的不利影响。
2. 提供更高质量的音频输出由于OTL功放电路中没有输出变压器,因此信号传输更为直接,能够提供更高质量的音频输出。
同时,通过反馈控制可以有效地降低失真和噪声。
3. 更好的稳定性和可靠性由于OTL功放电路中没有输出变压器,因此不会出现输出变压器所带来的磁场干扰等问题。
同时,采用多个并联管子的设计方案也能够提高稳定性和可靠性。
OTL功放电路有哪些缺点?1. 大功率难度较大由于OTL功放电路中没有输出变压器,因此需要使用多个并联管子来实现大功率输出。
这样会增加设计难度,并且也会增加成本和复杂度。
2. 不适合驱动低阻抗负载由于OTL功放电路中没有输出变压器,因此其驱动能力受到限制。
特别是对于低阻抗负载,OTL功放电路的驱动能力更为有限。
电子管OTL功放原理及电路

电子管OTL功放原理及电路OTL是英文Output Transformer Less Amplifier的简称,是一种无输出变压器的功率放大器。
一. OTL电子管功放电路的特点普通电子管功率放大器的输出负载为动圈式扬声器,其阻抗非常低,仅为4~16Ω。
而一般功放电子管的内阻均比较高,在普通推挽功放中屏极至屏极的负载阻抗一般为5~10kΩ,故不能直接驱动低阻抗的扬声器,必须采用输出变压器来进行阻抗变换。
由于输出变压器是一种电感元件,通过变压器的信号频率不同,其电感线圈所呈现的阻抗也不同。
为了延伸低频响应,线圈的电感量应足够大,圈数也就越多,因此在每层之间的分布电容也相应增大,使高频扩展受到限制,此外还会造成非线性失真与相位失真。
为了消除这些不良影响,各种不同形式的电子管OTL无输出变压器功率放大器应运而生,许多适用于OTL功放的新型功率电子管在国外也不断被设计制造出来。
电子管OTL功率放大器的音质清澄透明,保真度高,频率响应宽阔,高频段与低频段的频率延伸范围一般可达10HZ~100kHz,而且其相位失真、非线性失真、瞬态响应等技术性能均有明显提高。
二电子管OTL功放电路的形式图1(a)~图1(f)是OTL无输出功放基本电路。
图1(a)和图1(b)为OTL功放两种供电结构的方式,即正负双电源式和单电源供电方式。
在正负双电源式OTL功放中,中心为地电位。
这样可保证推挽电路的对称性,因此可以省略输出电容,使功放的频率响应特性更佳。
单电源式OTL电路为了使两只推挽管具有相同的工作电压,必须使中心点的工作电压等于电源电压的一半。
同时,其输出电容C1的容量必须足够大,不影响输出阻抗与低频响应的要求。
图1(c)和图1(d)为OTL功放电子管栅极偏置的取法。
由于上边管阴极不接地,因此上边管的推动信号由栅极与阴极之间加入,而下边管的推动信号可由栅极与地之间加入。
至于其偏置方式,上边管可通过中心点对地分压后取出,而下边管的偏置电压必须另设专门的负压电源来供给。
otl电路工作原理

otl电路工作原理
OTL电路是一种输出变压器级的电路,它的工作原理是通过
对输入信号的放大使其输出到负载上。
OTL电路通常用于音
频放大器,具有高输入阻抗、低输出阻抗和低失真的特点。
OTL电路采用无输出变压器的设计,其核心是功率放大器电路。
它通常由两个互补的电子管组成,一个为NPN型,另一
个为PNP型。
输入信号经过输入电阻进入电子管的阴极极间,经过放大后,输出到负载上。
由于OTL电路的放大是通过电
子管的阴极表面放大来实现的,而不是通过输出变压器,因此可以避免输出变压器的一些缺点,如重量大、成本高、容易产生磁性噪音等。
在OTL电路中,输出信号的放大是通过电子管的工作状态变
化来实现的。
当音频信号的正半周输入时,NPN型电子管处
于导通状态,PNP型电子管处于截止状态;而当音频信号的
负半周输入时,PNP型电子管处于导通状态,NPN型电子管
处于截止状态。
这样,正负半周的信号都能得到放大,并经过输出电阻输出到负载上。
OTL电路的输出电阻非常低,这意味着可以直接驱动许多不
同阻抗的负载,同时还可以减少信号传输过程中的功率损失。
这种特性使得OTL电路在音频放大器中被广泛使用,它可以
提供清晰、稳定而低失真的音频输出。
总之,OTL电路利用无输出变压器的设计原理,通过电子管
的放大工作状态变化来实现对输入信号的放大,并输出到负载
上。
它具有高输入阻抗、低输出阻抗和低失真的特点,在音频放大器中有着广泛的应用。
OTL电路组成特点及工作原理教案

OTL电路组成特点及工作原理教案一、引言OTL电路(Output TransformerLess Circuit)是一种无输出变压器的功率放大电路,它具有简单的构造和高效率的特点。
本教案将详细介绍OTL电路的组成特点及工作原理。
二、OTL电路的组成特点1. 无输出变压器OTL电路是一种无输出变压器的功率放大电路,相比传统的输出变压器放大电路,OTL电路可以减少体积、分量和成本,并提高输出效率。
2. 高功率放大OTL电路采用直接耦合方式,可以实现高功率放大。
传统的输出变压器放大电路存在功率损耗,而OTL电路通过直接耦合方式传递信号,减少了功率损耗,提高了功率放大效果。
3. 低频特性好OTL电路在低频段具有良好的特性,可以实现低频信号的放大和传递。
这对于音频放大器等需要保持音质的应用非常重要。
4. 稳定性高OTL电路的稳定性较高,可以在不影响放大效果的情况下保持稳定的工作状态。
这使得OTL电路在长期使用和高功率放大时能够保持良好的性能。
三、OTL电路的工作原理1. 工作原理概述OTL电路的工作原理基于直接耦合的方式,通过放大器的输入信号直接传递到输出端,实现信号的放大和传递。
具体来说,OTL电路由输入级、驱动级和输出级组成。
2. 输入级输入级是OTL电路的第一级,负责将输入信号传递到驱动级。
输入级通常采用差模放大器,可以实现对输入信号的放大和处理,提高输入信号的灵敏度和抗干扰能力。
3. 驱动级驱动级是OTL电路的第二级,负责将输入级放大的信号传递到输出级。
驱动级通常采用共射放大器或者共基放大器,可以对输入信号进行进一步放大和处理,以适应输出级的工作要求。
4. 输出级输出级是OTL电路的最后一级,负责将驱动级放大的信号传递到输出端。
输出级通常采用功率管或者功率晶体管,可以实现对输入信号的最终放大和输出。
5. 反馈电路OTL电路通常会使用反馈电路来提高放大器的稳定性和线性度。
反馈电路可以将输出信号与输入信号进行比较,并通过控制电路对放大器进行调整,使得输出信号更加准确和稳定。
OTL功率放大电路原理讲解

OTL功率放大电路原理讲解OTL功率放大电路原理讲解为OTL低频功率放大器。
其中由晶体三极管T1组成推动级,T2、T3是一对参数对称的NPN和PNP型晶体三极管,他们组成互补推挽OTL功放电路。
由于每一个管子都接成射极输出器形式,因此具有输出电阻低,负载能力强等优点,适合于作功率输出级。
T1管工作于甲类状态,它的集电极电流Ic1的一部分流经电位器RW2及二极管D,给T2、T3提供偏压。
调节RW2,可以使T2、T3得到适合的静态电流而工作于甲、乙类状态,以克服交越失真。
静态时要求输出端中点A的电位UA=1/2UCC,可以通过调节RW1来实现,又由于RW1的一端接在A点,因此在电路中引入直流电压并联负反馈,一方面能够稳定放大器的静态工作点,同时也改善了非线性失真。
当输入正弦交流信号Ui时,经T1放大、倒相后同时作用于T2、T3的基极,Ui的负半周使T2管导通(T3管截止),有电流通过负载RL,同时向电容C0充电,在Ui的正半周,T3导通(T2截止),则已充好的电容器C0起着电源的作用,通过负载RL放电,这样在RL上就得到完整的正弦波。
C2和R构成自举电路,用于提高输出电压正半周的幅度,以得到大的动态范围。
OTL电路的主要性能指标1、最大不失真输出功率Pom理想情况下,Pom=UCC2/8RL,在实验中可通过测量RL两端的电压有效值,来求得实际的POM=UO2/RL。
2、效率=POM/PE×100%PE-直流电源供给的平均功率理想情况下,功率Max=78.5%。
在实验中,可测量电源供给的平均电流Idc,从而求得PE=UCC×Idc,负载上的交流功率已用上述方法求出,因而也就可以计算实际效率了。
3、频率响应当声音功率比正常功率低3dB时,这个功率点称为频率响应的高频截止点和低频截止点。
高频截止点与低频截止点之间的频率,即为该设备的频率响应。
4、输入灵敏度输入灵敏度是指输出最大不失真功率时,输入信号Ui之值。
otl分立元件功放模块工作原理

OTL分立元件功放模块工作原理一、概述在音响设备及放大器中,功放模块是起到放大信号的作用,其中OTL分立元件功放模块是一种常见的功放模块类型。
它具有输出变压器耦合(output transformerless, OTL)的特点,能够提供较高的功率输出和优质的音质。
本文将对OTL分立元件功放模块的工作原理进行深入探讨,希望可以帮助读者加深对这一技术的理解。
二、OTL分立元件功放模块概述1. 分立元件OTL分立元件功放模块采用了分立元件的设计,相较于集成电路,分立元件更加灵活,可以根据设计需要进行组合和调整,以实现更好的性能表现。
常见的分立元件包括晶体管、二极管、电阻等。
2. 输出变压器耦合与传统的功放模块不同,OTL分立元件功放模块采用输出变压器耦合的设计,可以大大降低输出级谐波失真和交叉失真,提高了音质的表现。
3. 高功率输出由于采用了分立元件和输出变压器耦合的设计,OTL分立元件功放模块能够提供较高的功率输出,适用于要求较大音响输出的场合。
三、OTL分立元件功放模块工作原理1. 输入信号放大当外部音频信号输入功放模块时,首先经过输入级放大电路放大,增加信号幅度以适应后续处理。
2. 驱动级功放经过输入信号放大后,进入到驱动级功放电路。
在这一阶段,输入信号被进一步放大,并驱动输出级功放电路。
3. 输出级功放输出级功放是整个功放模块中最关键的部分。
在OTL分立元件功放模块中,输出级功放采用了分立元件和输出变压器耦合的设计。
当输入信号经过驱动级功放后,将输入信号经过输出变压器转换成功率信号,输出到音箱或者耳机等音响设备。
4. 反馈控制为了控制输出的精度和稳定性,OTL分立元件功放模块通常会采用反馈控制电路。
这一电路能够监测输出信号,将其与输入信号作比较,并进行调节,使输出信号更加精准和稳定。
通过反馈控制,可以有效降低失真、提高信噪比等性能指标。
四、OTL分立元件功放模块的优缺点1. 优点- 高品质音质:输出变压器耦合设计能够提供更高品质的音质表现,使声音更加真实自然。
otl功率放大器的工作原理

otl功率放大器的工作原理
OTL功率放大器是一种特殊的放大器,在一定程度上可以解决普
通放大器的国际电阻好大、颜色失真等问题。
那么,它的工作原理是
什么呢?
首先,OTL功率放大器一般采用大功率频率特性好的电晶体或真
空管作为功率管,由于功率管本身的输出阻抗较小,因此产生了很多
阻抗适配、功率传递等问题。
针对这一问题,OTL功率放大器在电路设计上做了大量研究,通过综合运用负反馈、并联负载、平滑输出等技
术手段,有效地解决了这一问题。
接下来,OTL功率放大器的输出电路一般采用无输出变压器的方式。
这种方式在一定程度上可以避免普通放大器中由于输出变压器的
损耗而导致的输出电流不足、失真严重等问题。
同时,无输出变压器
的方式还可以使输出信号不受输入信号的相位和幅度变化,提高了声
音的分辨率和透明度。
在电路调试时,OTL功率放大器需要特别注意的是,根据不同的
放大倍数和一个较大的最大输出功率,需要设置一个比较稳定的静态
偏置点。
同时,在设计电路时,一定要特别注意对功率管的驱动电路,避免硬件损坏。
总结一下,OTL功率放大器是一种特殊的放大器,采用无输出变
压器的方式可以有效地解决输出电流不足、失真严重等问题,同时需
要特别注意静态偏置点的设置和功率管的驱动电路设计。
一种简单的OTL功率放大电路

一种简单的OTL功率放大电路
OTL功率放大电路是指无输出变压器的功率放大电路,由于分别选用了NPN 型和PNP 型复合三极管,所以在输入正弦波信号时,两管可以交替工作在正、负半周,故称为OTL 互补功率放大电路下图所示是一种简单的OTL率放大电路。
电源Vcc经R1、VD1、VD2和R2为三极管VT1、VT2提供基极偏置电压,若二极管VD1、VD2的导通电压为0.55V,则A点电压较B点电压高1.1V,这两点的电压差可以使VT1、VT2两个发射结刚刚导通,两个三极管处于微导通状态。
在静态时,三极管VT1、VT2导通程度相同,所以它们的中心点 F的电压约为电源VCC电压的一半。
C1、C2为输入输出耦合电容。
音频信号通过耦合电容C1加到功率放大电路,当音频信号正半周来时, B点电压上升, VT2基极电压升高,VT2进入截止状态,由子B点电压上升, A点电压也上升(VD1、VD2使A点始终高于B点1.1V), VT1基极电压上升,进入放大状态,电流从电源Vcc正极一VT1的集电极一发射极一电容 C2一扬声器→地,该电流同时对电容 C2充得左正右负的电圧;
当音频信号负半周来时, B点电压下降, A点电压也下降, VT1基极电压下降,VT1进入截止状态, B点电压下降会使VT2基极电压下降, VT2进入放大状态,电流途径是:电容C2左正→VT2的发射极→集电极→地一一扬声器一C2右负,有放大的电流流过扬声器, 即音频信号经VT1、VT2交替放大半周后,有完整正、负半周音频信号流进扬声器。
6.OTL功率放大电路

OTL 电路的主要性能指标
1、 最大不失真输出功率P0m
1 U2 CC 理想情况下,Pom = 8 RL
,在实验中可通过测量RL 两端的电压有效值,
来求得实际的 2、 效率η
U2 Pom = O RL
Pom η= 100% PE
PE —直流电源供给的平均功率
理想情况下ηmax = 78.5% 。 在实验中,可测量电源供给的平均电流IdC , 从而求得PE=UCC·IdC, 负载上的交流功率已用上述方法求出, 因而也就 可以计算实际效率了。 详见实验二有关部分内容 3、 频率响应 4、 输入灵敏度 输入灵敏度是指输出最大不失真功率时,输入信号Ui之值。
模拟电子基础实验
功率放大电路实验
功率放大电路实验
一、实验目的
1、进一步理解OTL功率放大器的工作原理; 2、观察交越失真,学会最大不失真电压的测量方法; 3、学会OTL电路的调试及主要性能指标的测试方法。
二、实验原理
图6-1所示为OTL 低频功率放大器。 其中由晶体三极管 T1组成推动级(也称前置 放大级),T2、T3是一对 参数对称的NPN和PNP型 晶体三极管,它们组成互补 推挽OTL功放电路。 由于 每一个管子都接成射极输 出器形式, 因此具有输出 图6-1 电阻低,负载能力强等优点, 适合于作功率输出级。
四、思考题
1、 为什么引入自举电路能够扩大输出电压的动态范围? 2、 交越失真产生的原因是什么?怎样克服交越失真? 3、 电路中电位器RW2如果开路或短路,对电路工作有何影响?
PPE、PT。 2.在理想情况下,乙类推挽电路的功率可达 78.5%,但实际测量的结果与此差距较大, 其主要原因是什么? 3.总结自举电容的作用。
三、实验内容
otl功率放大器的工作原理

otl功率放大器的工作原理
OTL功率放大器,即无输出变压器功率放大器,是一种采用无输出变压器的放大器,具有高效率、低失真和高质量音质的优点,被广泛应用于音响系统中。
其工作原理主要由以下三个方面组成: 1.无输出变压器原理
OTL功率放大器采用无输出变压器的设计,即放大器的输出端口直接连接负载,不需要变压器来匹配负载。
这种设计可以消除变压器对音质的影响,减少失真和功率损耗,提高音质的清晰度和动态响应。
2.差分放大器原理
OTL功率放大器采用差分放大器的设计,即输入信号经过两个反向并联的放大器进行放大,输出信号为两个放大器输出的差值。
这种设计可以消除共模噪声,提高信噪比和动态范围。
3.静电放电保护原理
由于OTL功率放大器的输出端口直接连接负载,因此在负载断开或短路时,可能会引起静电放电,对放大器和负载造成损害。
为了避免这种情况,OTL功率放大器采用静电放电保护电路,当负载出现异常时,保护电路能够及时切断输出信号,保护放大器和负载的安全。
- 1 -。
OTL功放电路设计与制作[1]2
![OTL功放电路设计与制作[1]2](https://img.taocdn.com/s3/m/3e4ad40a4a7302768e9939c1.png)
摘要在模拟电子线路中,电信号经过放大之后,往往要去推动执行机构完成人们所预期的功能,例如推动喇叭发声,推动继电器实现控制等。
执行机构要正常工作都需要从电路中获取较大的电能。
因此,放大电路的末级均由功率放大器组成。
功放(功率放大器)的原理就是利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波,即交流信号电流,三极管的集电极电流永远是基极电流的β倍,β是三极管的交流放大倍数,应用这一点,若将小信号注入基极,则集电极流过的电流会等于基极电流的β倍,然后将这个信号用隔直电容隔离出来,就得到了电流(或电压)是原先的β倍的大信号,这现象成为三极管的放大作用。
经过不断的电流及电压放大,就完成了功率放大。
而场效应管则是用栅极电压来控制源极与漏极的电流,其控制作用用跨导表示,即栅极变化一毫伏,源极电流变化一安,就称跨导为1,功率放大器就是利用这些作用来实现小信号控制大信号,从而使多级放大器实现了大功率的输出,并非真的将功率放大了!关键字:OTL,放大倍数,差分目录摘要 (1)目录 (2)一设计要求 (3)1.基本要求 (3)2.扩展要求 (3)二整体设计方案 (4)1.系统设计框图 (4)2.OTL硬件电路总图 (4)三各单元电路简介 (4)1.前置放大电路 (4)(1)前置电路的作用 (4)(2)前级放大电路的构成 (5)2.响度控制器 (6)3.音量控制电路 (6)4.音调控制器 (7)5.音调补偿电路 (8)6.音调均衡电路 (8)7.差分放大电路 (9)(1)差分放大电路的组成 (9)(2)差分放大电路的输入和输出方式 (9)(3)差模信号和共模信号 (10)(4)差分放大电路的静态计算 (10)(5) 差分放大电路的差模工作状态 (11)(6) 共模状态动态计算 (13)(7)恒流源差分放大电路 (14)8.OTL后级功率放大电路 (15)(1)OTL后级功率放大器基本电路特点 (15)(2)本机OTL电路介绍 (16)9.电源电路 (17)四整机调试 (17)1.空载调试 (17)2.带假负载调试 (18)3.接实际负载调试 (19)五结束语 (19)六参考文献 (19)一设计要求1.基本要求本课题所设计的OTL功率放大器额定输出功率为30W,用作扩音机电路中的功率输出级。
OTL功放电路

实验原理:OTL功放电路一、实验仪器:万用表、探头、示波器、信号发生器、模拟电路装置。
二、测试之前先检查各电路元器部分是否有用:1、先测3个三极管{(分别是VT1、VT2、VT3),其中VT3是PNP管,VT1和VT2是NPN管},测倒通还是不倒通。
NPN管用万用表打到二极管那里,红笔接基极、黑笔分别接发射极与集电极;PNP管用黑笔接基极、红比分别接发射极与集电集。
万用表都能显示一个数字后。
那么则说明该三极管是正常;反之,则要马上通知老师换三极管。
2、测100K正态工作点电位器(图一)。
把万用表打到电阻200Ω那里。
先接第一、第三两个插口,测出来一个数字以后与一百对比;如果测出来的数字离100之间,那么该正态工作点电位器是有用的;反之则是坏的。
然后接第一、第二两个插口,看电位旋纽旋转能否使万用表的数字变化;如能则旋纽也没坏,反之则是坏的。
3、接上电位器,按123的接法接上。
然后测电源经过电路的电压;打开电源,用万用表红表皮接+12V、黑表皮接地线。
测试是否为12v,若是12v,则正常;若不是,则相反。
(如图二、图四)4、然后测试示波器,接上探头,把探头插到地线上,调整到0.1v,0.2ns。
5、接信号发生器,看示波器是否为左右各5格。
若不是请调整,若是请继续。
三、实验开始:(如图三所示)1、把+12v、U+连接起来。
然后用万用表红表皮接a点,黑表皮接地。
公式:Un=1/2 Ucc。
调整电位器,使a点里的电压等于电源电压的一半。
(如图五)2、然后把校准好的示波器,信号发生器接上电路。
(如图六)。
把示波器打到1khz、0.2V。
然后调整示波器,读出伏度。
3、然后接上100Ω的电阻当负债/接在喇叭两端的线。
然后调整信号发生器,调伏度调整到0.7或者0.8V。
读出伏度。
(如图七)4、然后用一根线把二级管短路。
看交越失真。
然后读出数据。
(如图八)5、测试电流。
拿走U+与+12V的连线。
然后用万用表的红黑表皮接上这两个点。
模电实验四otl功率放大电路

模电实验四otl功率放大电路OTL功率放大电路(Output Transformer Less Power Amplifier)又称无输出变压器功率放大电路,是一种常用于音响系统的功率放大设计方案。
它在电子产品设计领域中具有重要的应用,因为它能够实现高保真、高能效、高可靠性等诸多优点。
OTL功率放大电路的优点:1. 无输出变压器:OTL功率放大电路采用直接耦合放大器,省去了输出变压器,可以减小体积、降低成本和产生更好的声音效果。
2. 电流驱动功放:OTL功率放大电路是一种电流驱动功放,因为它采用静态工作点固定的负反馈,所以保证了高保真度。
3. 电源回馈:OTL功率放大电路具有电源回馈作用,可以稳定电源电压,提高了功率放大的可靠性和稳定性。
4. 高输入阻抗:OTL功率放大电路采用电压输入,所以具有高输入阻抗,不会对前级信号造成影响。
1. 输出功率有限:OTL功率放大电路由于输出电压不高,不能用于大功率放大。
2. 难以实现类A放大:OTL功率放大电路由于需要维持大的静态电流,所以难以实现类A放大。
3. 对负载的要求高:OTL功率放大电路对负载要求高,需要使用高灵敏度扬声器,否则可能会出现需要大功率驱动的情况。
OTL功放电路的基本原理是采用高质量的功率管件做放大器,在这些管件的串联上安装一个负载电阻,将电阻的阻值调整到数千欧姆到数十欧姆之间,使得输出涌流的冲击性变得很小,这样就能够避免过载或短路时输电线圈的烧毁。
同时,OTL功放电路还采用输出电压与输入电压成正比的开环反馈,使得音频信号能够得到非常精确和快速的放大。
输入级:又叫前级,接收声音信号进行处理。
中间级:又叫驱动器,把输入信号放大到适当的电平并驱动输出级。
电源:为整个电路供电。
具体的实验流程:实验器材:电压表、电流表、万用表、三极管、晶体管、电容、电阻等。
实验步骤:1.根据电路图构建OTL功率放大电路。
2.连接电源,调整电路静态工作点,使得输出为0V时电流丝不发光。
