楼梯平面图的绘制.
平面图的绘制—楼梯扶手截面图的绘制
任务2 楼梯扶手截面图的绘制
任务载体
任务资讯
任务实施
巩固练习
思考练习
任务载体
任务资讯
1.2.1 计算机绘图基础知识 1.2.2 AutoCAD 2007的基本操作 1.2.3 AutoCAD的二维绘图常用命令
任务资讯
1.2.1 计算机绘图基础知识 一、计算机绘图的发展过程
20世纪40年代中期在美国诞生了世界上第一台电子 计算机;
4.初步设置操作界面 （1）命令执行方式 命令：Options 快捷形式：Op 下拉菜单：“工具”|“选项”|“显示” （2）相关说明 1）修改作图窗口的颜色 2）调整十字光标的大小
任务资讯
操作演 示：修 改作图 窗口的
颜色
输入命令
任务资讯
操作演 示：调 整十字
光标
任务资讯
1.2.2 AutoCAD 2017的基本操作 二、认识AutoCAD 2017的操作界面
中从“启动”选项组中选择“显示‘启动’对话框”。
任务资讯
操作演 示：调 整默认
面板
任务资讯
1.2.2 AutoCAD 2017的基本操作 三、管理图形文件
2.打开已有的图形文件 （1）命令执行方式 命令：Open 快捷命令：Ctrl+O 下拉菜单：“文件”|“打开” 工具栏：“标准”| 执行“Open”命令，AutoCAD弹出“选择文
任务资讯
操作演示：图形显示缩放操作
任务资讯
1.2.2 AutoCAD 2017的基本操作 五、图形显示控制
2.图形实时平移 图形实时平移是移动图形，使图形的全部或某
一部分显示在屏幕上。 命令：Pan 快捷形式：P 下拉菜单：“视图”|“平移”|“实时” 工具栏：“标准”| 命令执行时，十字光标变成手形光标。按住左
楼梯绘制word版
楼梯绘制流程WORD版本更新时间2012年7月15日一读懂楼梯建筑图我认为想画好楼梯的结构图，必须先读懂楼梯的建筑图，由于建筑设计在整个设计中的"龙头"地位，后续所以的设计专业都要以它为设计的依据，所以读懂楼梯建筑图对于画好楼梯结构图纸非常关键究竟什么是建筑图，我们该怎么定义它呢？我觉得啊，个人看法，一种事物，当然我们不懂它的定义时，可以去查书查资料也可以去无所不能的百度，但是你会发现那些定义都是非常晦涩的字眼，大家一定要弄懂之后务必用自己的理解再给它一个你自己认为合理的定义，只有这样你对它的印象才会印在你的脑子而不是那些晦涩的文字定义。
我对建筑平面图的理解是---它是建筑物在装修完成后对每一层的楼梯向上某一跑梯段标高处剖切后的俯视图，我的理解建筑图的实质就是剖面后的俯视图，下面结合我正在做的案例来说明，看图A 地下室楼梯建筑平面图B 一层楼梯建筑平面图C 二层楼梯建筑平面图D 三层（本案例的顶层）楼梯建筑平面图E 楼梯建筑剖面图我们知道楼梯是一个立体空间结构所以想弄明白楼梯就必须结合平面图和剖面图来一起看大家在看图的时候会发现一个符号这叫剖断线表示该平面图被剖到的部位我们结合A图和E图此案例为四跑楼梯A图表示在该层（地下一层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图再结合B图和E图B图表示该层（首层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图在此大家注意A、B有不同A图剖断线只有一边有楼梯而B图剖断线两边都有楼梯大家想想为什么大家注意到“俯视”这个词A图为底层所以俯视下去什么也没有而B 图为1层下面还有地下一层所以它在本层楼梯第三跑处被剖断后俯视仍然能看见下一层的楼梯但是实质上剖断线两边的楼梯的层数是不在一个平面内的这个大家要理解我人比较笨花了很多时间才看懂楼梯建筑平面图与剖面图的关系一点粗浅的经验分享下下面是C图和B图差不多最后看D图这是本案例顶层楼梯建筑平面图这一层没有向上的梯段了但是我们任然可以按照我对建筑平面图的理解向本层楼梯向上某一跑梯段标高处剖切后俯视但是顶层没有向上梯段所以该层楼梯建筑平面图没有剖断线，这就对应上了另外还有上下标识的箭头和文字不过我觉得只要看懂了上面所说的理解上下箭头和标识是非常容易这里就不做说明了这是建筑图纸中对于楼梯的表示方法我们画楼梯结构图时也可以借鉴其表示方法这个在后面楼梯结构绘图会说到二初识楼梯的结构构成认识楼梯的结构组成和楼梯的结构图表示方法，一定不能不看图集03G101-2混凝土板式楼梯的图集（因为板式楼梯较多，暂时先介绍板式楼梯，另外就是梁式楼梯本人不甚清楚暂无能力介绍。
楼层结构平面图表示方法.

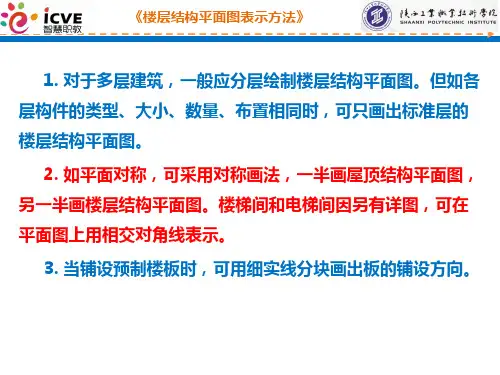

1. 对于多层建筑，一般应分层绘制楼层结构平面图。但如各 层构件的类型、大小、数量、布置相同时，可只画出标准层的 楼层结构平面图。
2. 如平面对称，可采用对称画法，一半画屋顶结构平面图， 另一半画楼层结构平面图。楼梯间和电梯间因另有详图，可在 平面图上用相交对角线表示。
3. 当铺设预制楼板时，可用细实ቤተ መጻሕፍቲ ባይዱ分块画出板的铺设方向。
《楼层结构平面图表示方法》
4. 当现浇板配筋简单时，直接在结构平面图中表明钢筋的弯 曲及配置情况，注明编号、规格、直径、间距。
5. 当配筋复杂或不便表示时，用对角线表示现浇板的范围 。 6. 梁一般用单点粗点画线表示其中心位置，并注明梁的代号 ，圈梁、门窗过梁等应编号注出，若结构平面图中不能表达清 楚时，则需另绘其平面布置图。
7. 楼层、屋顶结构平面图的比例同建筑平面图，一般采 用1∶100或1∶200的比例绘制。
8. 楼层、屋顶结构平面图中一般用中实线表示剖切到或 可见的构件轮廓线，图中虚线表示不可见构件的轮廓线。
9. 楼层结构平面图的尺寸，一般只注开间、进深、总尺 寸及个别地方容易弄错的尺寸。定位轴线的画法、尺寸及编 号应与建筑平面图一致。
建筑工程识图楼梯详图
五、楼梯剖面图
1、楼梯剖面图的形成
按底层平面图 剖切符号所示 剖切位置以及 投射方向
注意：在多层建筑中，楼梯剖面图可以只画出底 层、中间层和顶层的剖面图，中间用折断线断开， 将各中间层的楼面、楼梯平台面的标高数字在所 画的中间层相应地标注，并加括号。
2、楼梯剖面图的图示内容 楼梯间墙身的定位轴线及编号、轴线间的尺寸 楼梯的类型及其结构形式、楼梯的梯段数及踏步数。 楼梯段、休息平台、栏杆（板）、扶手等的构造情况和用
《建筑工程识图》 楼梯详图
一、楼梯的组成 楼梯由梯段、平台、 平台梁、栏杆扶手 （或栏板）组成 。
二、楼梯详图的用途
楼梯详图主要表示楼梯的类型、结构形式、各部位 尺寸以及踏步、栏杆的装修做法，是楼梯施工、放 样、造价的重要依据。
想一想画那些 图才能达到这 些要求呢？
楼梯的形式
楼梯平面详图
常见的楼梯平面形式有：单跑楼梯（上下两 层之间只有一个梯段）、双跑楼梯（上下两层之 间有两个梯段、一个中间平台）、三跑楼梯（上 下两层之间有三个梯段、两个中间平台）等。
(b)画出墙身厚度、楼梯井及楼梯宽度。 (c)根据楼梯平台宽度定出平台线，自平台线起量出楼梯段水平投影长度
及定出踏步的起步线：楼梯段水平投影长度 = 踏步宽×(踏步数-1)。 (d)根据“两平行线间任意等分”的方法作出平
台线和起步线之间的踏步等分点，然后分别作平行线画出踏步。 (e)画门窗洞口，栏杆(板)、上下行方向箭头等。 (f)加深图线或上墨，注写尺寸、标高、剖切符号，画出材料图例等。
3、楼梯平面图的画法 17..投梯3425影6段...数 剖比 尺：标折量 切寸例剖高断符标到尺线号注的寸、主楼要梯部上分下方向
画粗实线次要部分及没剖
楼梯详图
楼梯详图楼梯详图一般包括平面图、剖面图及节点详图（踏步、栏杆或栏板、扶手详图）。
楼梯详图一般分建筑详图与结构详图，并分别绘制，分别编入“建施”和“结施”中。
但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编人“建施”或“结施”均可。
建筑详图线型的选用与一般平、剖面图相同。
1、楼梯平面图楼梯平面图是水平剖切平面位于各层窗台上方的剖面图。
一般每一层楼梯都要画一楼梯平面图。
三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、标准层（中间层）和顶层三个平面图就可以了。
（1）底层楼梯平面图1）剖切位置：是从地面往上走的第一梯段( 休息平台下) 的任一位置处。
各层被剖切到梯段，按“国标”规定，均在平面图中以一根45°折断线表示。
2）楼梯的走向及踏步的级数：在每一梯段处画有一长箭头，并注写“上”或“下”字和层间踏步级数，表明从该层地面往上或往下走多少步级可到达上( 或下) 一层的楼( 地) 面。
梯段的“上”或“下”是以各层楼地面为基准标注的，向上者称上行，向下者称下行。
例如“上23”，表示从底层地面往上走23级可到达第二层楼面。
3）轴线编号：注上轴线编号，且和平面图对应。
4）尺寸和标高：楼梯平面图中，需注出楼梯间的开间和进深尺寸、楼梯休息平台的宽度、楼地面和平台面的标高，以及各细部的详细尺寸。
通常把梯段长度尺寸与踏面数、踏面宽的尺寸合并写在一起。
如底层平面图中的11 × 260 ＝2860 ，表示该梯段有11 个踏面，每一踏面宽为260 毫米，梯段长为2860 毫米。
5）剖面图的剖切位置只有在底层平面图应注明楼梯剖面图的剖切位置和投影方向。
6）楼梯间的墙、门窗、构造柱等。
7）详图索引符号（2）标准层平面图标准层平面图既画出被剖切的往上走的梯段( 画有“上”字的长箭头) ，还画出该层往下走的完整的梯段( 画有“下”字的长箭头) 、楼梯平台以及平台往下的部分梯段。
层高3.8米楼梯设计方案及步骤
层高3.8米楼梯设计方案及步骤在设计楼梯方案时，需要考虑到层高、空间利用率、安全性等多个因素。
本文将从层高3.8米的情况出发，介绍楼梯设计方案及步骤。
一、确定设计标准在开始设计前，需要明确设计标准。
一般来说，楼梯的设计应符合以下国家标准：1.《建筑设计规范》GB 50096-2011二、测量数据在设计楼梯之前，需要对空间进行测量，获取以下数据：1.层高：本例层高为3.8米2.楼层间距：一般来说，楼层间距为3米左右3.楼梯长度：根据楼层间距和层高计算得出4.楼梯宽度：一般为800mm-1200mm之间5.台阶高度和深度：一般来说，每级台阶高度为150mm-200mm，深度为250mm-300mm三、确定楼梯类型根据空间布局和使用要求，可以选择直梯、曲梯或螺旋梯。
在这个例子中，我们可以考虑选择直梯或者L型梯。
直梯可以节省空间，但是L型梯可以更好地充分利用空间。
四、绘制楼梯平面图绘制楼梯平面图时，需要考虑楼梯宽度、台阶深度和高度、扶手高度等因素，以确保楼梯的舒适性和安全性。
需要注意的是，楼梯斜度不能太大，台阶高度也不能太高，否则容易引起人的不适和危险。
在设计楼梯时，还需要考虑楼梯的剖面图。
绘制楼梯剖面图时，需要用到楼梯高度、宽度、台阶深度、扶手高度等参数。
六、设计扶手扶手是楼梯的一个非常重要的部件。
一般来说，扶手高度为900mm左右，宽度不应小于50mm。
在设计扶手时，还需要考虑扶手的材质、形状和色彩。
需要注意的是，扶手应选用光滑的材料，以确保舒适度和安全性。
七、其它安全性设计除了扶手之外，还需要考虑楼梯的防滑性和照明设计。
在防滑设计时，可以选用防滑材质或者增加纹路，以提高安全性。
在照明设计时，需要保证楼梯充分照明，以确保行走安全。
八、总结在楼梯设计中，需要考虑很多因素。
除了上述提到的因素外，还有很多其它的因素，如楼梯的通行量、楼梯的外观设计等等。
在实际设计中，需要根据具体情况进行分析和考虑，以确保楼梯的舒适性和安全性。
楼梯平面图画法
楼梯的宽度、高度和角 度应符合人体工学原理，
保证行走舒适。
美观性
楼梯的设计应与建筑整 体风格相协调，美观大
方。
经济性
在满足安全、舒适和美 观的前提下，应尽量降
低建造成本。
楼梯平面图的绘制步
02
骤
确定楼梯的位置和方向
01
确定楼梯在建筑平面图中的位置 ，考虑其与建筑物的整体布局关 系。
02
确定楼梯的方向，即上行或下行 ，以及楼梯的转向（直行、左拐 或右拐）。
考虑安全因素，标注安全出口指示牌、防滑条等安全设施的 位置。
楼梯平面图的细节处
03
理
楼梯平台的绘制
楼梯平台是连接楼梯段与楼梯段的水 平区域，应准确绘制其位置和尺寸， 以便正确表示楼梯的结构和布局。
平台的方向和倾斜度也应清晰标注， 以便正确理解楼梯的走向和角度。
在绘制楼梯平台时，应特别注意平台 的宽度，确保其符合建筑规范和安全 标准。
楼梯平面图的应用实
05
例
住宅楼的楼梯设计
住宅楼楼梯设计应注重安全性 和舒适性，满足居民日常通行 需求。
设计时应考虑楼梯的宽度、坡 度、栏杆高度等要素，确保符 合国家相关规范和标准。
考虑老年人和儿童的使用需求， 设置扶手和防滑措施，提高通 行安全性。
商业建筑的楼梯设计
商业建筑楼梯设计需满足人流快 速疏散的要求，同时考虑美观和
实用性。
根据商业类型和楼层高度，合理 规划楼梯位置和数量，提高空间
利用率。
考虑商业氛围的营造，可采用特 色楼梯设计，如艺术造型、灯光
装饰等。
公共设施的楼梯设计
公共设施楼梯设计需满足大量人 流的通行需求，确保安全、便捷。
考虑残疾人、老年人等特殊群体 的使用需求，设置无障碍通道和
工程造价楼梯绘制方案范本
工程造价楼梯绘制方案范本一、项目概述本工程为住宅楼梯绘制方案，楼梯设计类型为直线楼梯，楼梯长度为3.5米，宽度为1.2米。
楼梯采用石材或木质地面，护栏为不锈钢或玻璃材质。
本方案主要包括楼梯设计图纸、工程造价预算和施工工艺要求。
二、楼梯设计图纸1. 主要构造楼梯采用钢结构支撑，楼梯踏步采用石材或木质材料，楼梯护栏采用不锈钢或玻璃材质。
楼梯设计高度为3米，共有14级，每级踏步高度为200mm，踏步宽度为300mm。
2. 立面图楼梯立面采用玻璃护栏，护栏高度为1.1米，护栏玻璃采用8mm钢化玻璃，护栏顶部设置不锈钢扶手。
3. 细部构造图楼梯踏步接触地面的部分设置防滑条，护栏与楼梯踏步连接采用不锈钢材质固定。
4. 平面图楼梯平面为直线设计，踏步呈现等距布局，左侧为墙壁。
5. 剖面图楼梯剖面设计为楼梯踏步和护栏的具体尺寸和材质。
三、工程造价预算1. 构造材料楼梯踏步采用石材或木质材料制作，每平米价格预算为600-1000元；护栏材料为不锈钢或玻璃，预算价格为400-800元/m。
2. 施工费用楼梯的施工费用包括基础工地搭建费用、材料运输安装费用、人工费用等，预算总费用为5000-8000元。
3. 设计费用楼梯的设计费用包括设计师费用、绘图费用、方案优化费用等，预算总费用为2000-3000元。
四、施工工艺要求1. 基础处理楼梯的基础应进行充分的处理，确保基础牢固、结实，避免楼梯下沉或变形。
2. 材料研究楼梯所用的石材或木质材料应经过专业验收，确保材料质量良好，无明显裂痕或瑕疵。
3. 安装施工楼梯的安装施工应由专业施工队进行，确保楼梯安装平整、稳固，并且符合设计要求。
4. 安全考虑楼梯护栏的设计和材料选用应满足国家建筑安全标准，确保不会发生意外伤害。
综上所述，本楼梯设计方案经过对楼梯设计图纸、工程造价预算和施工工艺要求的详细描述，可以确保楼梯设计合理、造价合理、施工合理，能够满足业主的需求和安全要求。
cad中画楼梯平面图的方法步骤图
cad中画楼梯平面图的方法步骤图楼梯图形是比较复杂的，但是我们使用CAD画的话还是比较简单的，预了解相关操作的朋友不妨看看以下画楼梯平面图的教程，或许会对你有帮助！cad中画楼梯平面图的方法1、打开我们安装好的CAD软件，同时一起安装天正软件搭配使用。
2、看到左边的工具栏，有个楼梯选项。
3、点击，会自动展开很多关于楼梯的名称。
4、我们点击第一个楼梯，出现框框内容，同时也有个楼梯的实例图出来。
可以随着鼠标移动。
5、控制好楼梯的踏步，楼高，宽度，长度就能很快出来结果。
6、点击一下鼠标即可出来参数相应的楼梯一个，如果需要制作其他楼梯，一样选择这个方法。
7、制作完毕后，可以给楼梯增加额外的装饰，扶手其他。
点击楼梯，反键按属性控制。
8、其他楼梯一样是可以创建的，比如三跑，四跑楼梯，还有三角形楼梯都一样可以。
CAD教程：基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。
各个点之间没有相对关系，只是和坐标零点的有关。
②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。
使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。
相对已知点坐标点(x,y,z)的增量为( Δx, Δy，Δz)的坐标点的输入格式为(@Δx, Δy, Δz)，其中@表示输入的为相对坐标值。
②相对极坐标：以某一特定的点为参考极点，输入相对于极点的距离和角度来定义一个点的位置，其使用格式为：@距离〈角度3.点①点的设置格式—点样式-设置点样式②绘制点命令：绘图-点-单点、多点③绘制特殊点 a定数等分点是按相间的间距在某个图形对象上标识出多个特殊点的位置，各个等分点之间的间距由对象长度和等分点的个数来决定。
使用等分点，可以对直线、圆弧、样条曲线、圆、椭圆和多段线进行等分。
命令：绘图-点-定数等分b定距等分点按照某个特定的长度对图形对象进行标记。
设计院新人绘制楼梯结构施工图方法及步骤心得
楼梯结构施工图绘图方法及步骤一、楼梯结构施工图需表达信息：梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸；结构构件（楼面梁、柱及楼梯结构构件）标高及位置（与轴线距离关系）；节点配筋详图及节点位置；说明。
二、楼梯画图步骤：1.准备事宜:先确定是否为装配式楼梯，确认楼梯在平面图中的具体位置。
○1商业楼梯：构思楼梯结构形式及搭建方式（是否需要设置梯梁、空间是否允许设置）。
○2主楼楼梯：构思楼梯结构形式及搭建方式，是否需要设置滑动支座；楼梯是否参与抗震；剪力墙结构墙体是否有开洞影响梯梁放置。
（建筑）楼梯能否实现；面层厚度（楼梯间内是否有水暖井,由于水暖走线原因，面层需和室内面层一致，和建筑核实）（平台板处及梯段处面层）；梯梁梯柱是否有空间安放；过梁是否需要梯梁下放（框架）；是否有部分入户楼梯使用砖砌踏步（砖砌踏步设置标准）；梁宽大于墙宽时，楼梯间两侧梁宽允许范围；如有三跑楼梯，确定中间平台梯梁梯柱是否有位置安放。
（结构）结构墙肢图确定挡土墙标高（剪力墙结构）；是否存在升降板、上反梁；一层是否有板；是否需要矮墙，特别注意住宅楼梯出屋面处，一般都设有矮墙。
2、画图（楼梯图绘图比例为1：50）：○1剖面图I.删除：建筑图中多余构件（栏杆、砌块墙）、部分标注、填充(若位置基本固定，也可以保留填充，直接刷图层)。
保留：梯段、平台板、标高、碰头线（非打印图层）、轴线、反槛。
（核对完梁高后再删除门窗等构件，可以利用天正中“分解对象”命令删除门窗）II.修改：标高（使用标高检查进行自检）；梯段板及平台板板厚（按跨度确定板厚）；图层修改（图名、轴线、梯段板等）、核对尺寸标注（尤其注意楼梯第一步台阶及最后一步；踏步数统一用*表示，和建筑一致）。
III.增加：梯梁梯柱（核对梯柱能否生根，梯梁能否搭上）；梯段板配筋（根据支座间距离计算梯段板跨度）；平台板标注及板厚标注；柱及梯柱轮廓线、与基础核对基础顶标高；核对顶层平台板位置与楼层平台标高（是否需要补充矮墙）。
楼梯设计以及尺寸要求
楼梯设计以及尺寸要求(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、 1．楼梯间底层、标准层和顶层三个平面图，比例1：50(1)绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。
底层平面图还应绘出室外台阶或坡道、部分散水的投影等。
(2)标注两道尺寸线。
开间方向：第一道：细部尺寸，包括梯段宽、梯井宽和墙内缘至轴线尺寸；第二道：轴线尺寸及轴线编号。
注意：1)梯井宽指平行两梯段结构之间的净距，而非楼梯扶手之间的净距；2)不标注门窗洞口及墙段尺寸，但应在图上画出。
进深方向：第一道：细部尺寸，包括梯段长度——步宽×步数＝梯段长度、平台深度和墙内缘至轴线尺寸；第二道：轴线尺寸及轴线编号。
若两梯段长度相同，可只在一边标注，若不同，则应在另一边加注第一道尺寸。
(3)内部标注楼层和中间平台标高、室内外地面标高，标注楼梯上下行指示线，并注明该层楼梯的踏步数。
(4)注写图名、比例，底层平面图还应标注剖切符号及编号。
注意：剖切线的剖视方向应朝向有梯段一方看，并应剖到楼梯间端墙上所开的门窗洞口。
2．楼梯间剖面图，比例1：30楼梯间剖面详图应画出底层、二层、顶层之梯段，顶层画到顶层栏杆扶手高度以上用折断线切断。
剖面图应按楼梯平面图上剖切线剖视方向绘制。
具体要求如下：(1)绘出梯段、平台、栏杆扶手，室内外地面、室外台阶或坡道、雨篷以及剖切到投影所见的门窗、楼梯间墙等，剖切到部分用材料图例表示。
(2)标注两道尺寸线。
水平方向：第一道：细部尺寸，包括梯段长度——踏步宽×步数一梯段长度、平台宽度和墙内缘至轴线尺寸；第二道：轴线尺寸及轴线编号。
垂直方向：第一道：各梯段高度——踏步高×步数＝梯段高度；第二道：层高尺寸。
(3)标注各楼层和中间平台标高、室内外地面标高、底层平台梁底标高、栏杆扶手高度等。
注写图名和比例。
3．楼梯构造节点详图(2～5个)，比例自定。
楼梯平法三维示意图(识图规则与标准构造详图11~15)
÷8图集号16G101-2-29DT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况，括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况，具体3.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。
4.上部纵筋需伸至支座对边再向下弯折。
低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部受力筋梯板分布筋上部纵筋高端梯梁图集号16G101-2-30DT 型楼梯配筋构造形式/也可直锚见平面图梯板分布筋上部纵筋15d≥0.35L ab (≥0.6L ab )L a高端梯梁L sn/5h≥5d ,＞b /2下部纵筋L aL a下部纵筋b sb s,＞b /2L aL a≥20dL L n低端平板长踏步段水平长L sn(=d s ×m )≥L n/4上部纵筋h (梯板厚度)L n 梯板跨度h sD型楼梯板配构造筋L L n高端平板长bT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板,中位平板和高端踏步段构成，高,低踏步段项为楼梯类型代号与序号ETXX;第2项为项为上部纵筋及下部纵筋;第5项为梯板分布筋。
设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混图集号16G101-2-31 ET型楼梯平面注写方式与适用条件光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
高端楼层梯梁低端楼层梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部受力筋下部受力筋下部受力筋梯板分布筋上部受力筋h sb s h上部纵筋≥0.35L (≥0.6L a b )≥5d 且至少伸过支座中线高端楼层梯梁梯板分布筋下部纵筋Lmn 中位平板长(以上表面为准）高端踏步段水平长b s×m h =L hsnL n 梯板跨度b15dL aL ahE 型楼梯板配筋构造T型楼梯的适用条件为：①矩形楼梯由楼层平板,两跑踏步段与层间平板三部分构成,楼梯间内不设置梯梁;墙体位于平板外侧;②楼层平板及层间平板均采用三边支撑,另一边与踏步段相连;③同一楼层内各踏步段的水平相等,高度相等(即等分楼层高度)凡是满足以上条件的楼梯项为楼梯类型代号与序当平板厚度与梯板厚度不同时，板厚标注方式见本图集制图规则第5项为梯板分布筋（梯板分布钢筋也可在平面图中注写或统一说明）原位注写的内容为楼层与层间平板上部横向配筋与伸出长度。
楼梯平面图画法
4、绘 图 实 例
1、以“轴线”为当 前层，用“直线”命 令绘制 2、 绘制墙体。以 “墙体”为当前层 3、整理墙线，门窗 开洞 4、以“楼梯”为当 前层，绘制楼梯井
5、以“楼梯”为 当前层绘制楼梯踏 面
6、以“标注”为 当前层绘制指引箭 头、标高、折断线
7、以“标注”为 当前层进行标注
8、检查
图
归纳
楼梯平面图中包含的主要内容： 1、楼梯间的位置、进深、宽度 2、楼梯井的位置、宽度 3、楼梯梯段长度、宽度
活学活用：读图实例
1、楼梯间开、 进深尺寸？ 2、梯段长度和 宽度是多少？
4、绘图实例
设置绘图环境 （1）设置绘图界限 （2）Z——A （3）LTS （4）图层设置
楼梯平面图画法1楼梯的形式双分转角楼梯双分转角楼梯曲尺楼梯曲尺楼梯三跑楼梯三跑楼梯双分平行楼梯双分平行楼梯中柱螺旋楼梯中柱螺旋楼梯无中柱螺旋楼梯无中柱螺旋楼梯2楼梯的组成楼梯一般由楼梯梯段休息平台栏杆和扶手组成如图所示平台楼梯梯段扶手栏杆楼梯的梯段是指两平台形式
双分转角楼梯
曲尺楼梯
三跑楼梯
双分平行楼梯
中柱螺旋楼梯
无中柱螺旋楼梯
2、楼梯的组成
楼梯一般由楼梯梯段、休息平台栏杆和扶手组成， 如图所示
平台 楼梯梯段
扶手 栏杆
楼梯的梯段是指两平台之间的倾斜构件。它由斜梁、板及 若干踏步组成，踏步分踏面和踢面，如图所示。
踢面 (踏步高)
踏面 (踏步宽)
3、读
5、小结
这节课，我们知道了生活照常见的一些楼 梯，了解了楼梯的主要平面图形式，学习 了楼梯平面图的绘制。在绘图过程中又一 次重新掌握和巩固了软件当中一些命令的 使用。
7、练习
双跑楼梯平面图
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－竖向轴线的绘制
轴线网图
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－轴线的修剪与局部增加 某些轴线过长或过短，通过拉伸命令进行拉长或压缩。轴线全部贯穿图 形，会影响绘制图形的视线，可用修剪命令或打断命令，适当处理中间 部分的轴线，修改成下图所示。
字体为大字体Hztxt.shx，字高为300，如没有Hztxt.shx字体，可将 此字体文件拷贝到AutoCAD的字库中。
建筑CAD绘图平面图详细讲解绘制
4.1 设置绘图环境
4.1.4文字样式设置
建筑CAD绘图平面图详细讲解绘制
子任务一 设置绘图环境
5.模板文件的创建 绘图环境设置完成后，将此文件保存为一个建筑平面图模板，以备今后
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 通过使用拷贝命令绘制其它轴线，操作步骤为：
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网 绘制轴线时，如屏幕上出现的线型为实线,则可以执行“格式|线型” 命令，弹出“线型管理器对话框”，单击对话框中的“显示细节” 按钮，在“全局比例因子”中将其设置,如设置为100，即可将点画 线显示出来，如图所示。还可以用线型比例命令LTScale命令进行 调整。 在“全局比例因子”中设置的值越大，线的间隙越大。用细讲解绘制
