CDMA通信原理：1、简述CDMA系统的发展历程及各阶段的特点。
2、画出CDMA系统的网络结构，简述接入网各网元的功能，以及主要的接口。
3、什么是扩频？CDMA采用什么扩频方式？扩频是指将信号扩展至一个很宽的频带上进行传输。
CDMA采用直接序列扩频方式。
4、什么是相关系数？如何判断两列码是正交的？相关系数是用来衡量两个信号的相关性;当两信号的相关系数为0时表示两信号正交。
5、简述扩频的整个过程。
发端数据流与一扩频序列结合到一起在终接端，只要具备正确的定时和扩频序列，合成信号可以被压缩并恢复出原始数据压缩频谱后，恢复出的原始数据流仍然保持完整。
6、名词解释：Ec、Io、Eb、Nt、解调门限。
Ec:码片能Io:总干扰Eb:比特能Nt:解扩后总干扰解调门限：系统能够解调的最小Eb/Nt。
7、为什么说CDMA系统是自干扰受限系统？因为CDMA系统容量受CDMA系统总干扰的因素限制。
8、名词解释：爱尔兰、CE、软容量、小区呼吸。
爱尔兰：话务量单位，指一个用户占用一业务信道一小时所产生的话务量为1Erl。
CE：指信道单元。
软容量：指CDMA系统容量的缩放主要因素：反向的干扰小区呼吸：根据基站的忙闲，收放小区的覆盖范围。
9、请画出CDMA的系统框图，并说明每一步操作的作用。
10、什么是处理增益？它是如何计算的？它有什么特点？处理增益理解为最终扩频速率与信息速率的比；处理增益=Eb/Ec特点：处理增益越大，反向干扰越小，前向覆盖越少。
11、语音编码的作用是什么？CDMA系统采用了什么语音编码？由于支持语音激活，在典型的双工通话中，通话的占空比大于35%，不通话的时候降低发射速率，有效提高系统容量。
CDMA系统采用了8K QCELP、13K QCELP、8K EVRC。
12、什么是激活因子？激活因子是指当前语音业务使用时长占总时长的比例。
13、有哪两种什么信道编码方式？它们有什么区别？语音业务用哪种编码方式？卷积码和TURBO码，区别：卷积码是时延小，误码较大，纠错能力低，TURBO码是时延较长，纠错能力强。
CDMA原理
1、CDMA原理图2、编码技术2-1信源编码2-1-1信源编码的目的是通过压缩编码来去掉信号源中的冗余成分，以达到压缩码率和带宽，实现信号的有效传输；2-1-2最常用的信源编码是PCM，它采用A律波形编码。
分为取样、量化和编码三步；一路语音信号编码后的速率为64Kb/s;2-1-3移动通信中如果采用PCM编码技术，则传一路话音信号需要64K带宽，传8路话音需要512K带宽。
对于1个频点只有200KHZ带宽的GSM系统来说，会造成频率资源的浪费，因此GSM系统中采用GMSK编码技术，编码后的速率为13Kb/s；2-1-4第三代移动通信系统中，不仅要支持语音通信，还要支持多媒体数据业务，因此必须采用更加先进的编码技术。
在WCDMA中，采用了自适应多速率语音编码（AMR）技术。
它支持8种编码速率：12.2、10.2、7.95、7.4、6.7、5.9、5.15和4.75Kb/s.3、AMR控制AMR:允许系统根据无线接口资源动态调整语音的编码速率负荷重时，降低AMR的语音速率，这样既减轻负载，又增加系统容量。
采用4.75K时相对12.2K容量提高约40%负载轻时，增加AMR语音速率，尽量提高QOS，增加满意度对于上行覆盖受限的情况，降低AMR的语音速率可以有效扩大上行的覆盖范围4、信道编码目的使接收机能够检测和纠正由于传输媒介带来的信号误差。
同时在原数据流中加入冗余信息，提高数据传输速率。
5、信道编码的特点5-1信道编码技术是通过给原数据添加冗余信息，从而获得纠错能力5-2目前使用较多的是卷积编码和Turbo编码（1/2，1/3）5-3使用编码增加了无效负荷和传输时间5-4适合纠正非连续的少量错误6、交织编码技术6-1优点交织技术是改变数据流的传输顺序，将突发的错误随机化。
提高纠错编码的有效性。
6-2缺点：由于改变了数据流的传输顺序，必须要等整个数据块接收后才能纠错加大了处理延时，因此交织深度应根据不同的业务要求选择。
CDMA编码技术

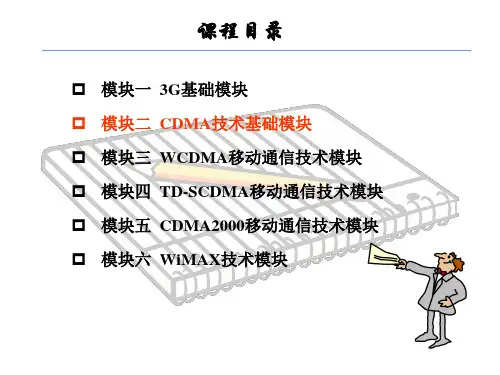

模块一 3G基础模块 模块二 CDMA技术基础模块 模块三 WCDMA移动通信技术模块 模块四 TD-SCDMA移动通信技术模块 模块五 CDMA2000移动通信技术模块 模块六 WiMAX技术模块
模块二 CDMA技术基础模块
任务1 扩频通信概念
任务2 扩频通信的特点和主要技术指标 任务3 CDMA码序列
图2-19 信道编码和交织实例
本任务要求
识记：语音编码、信道编码方式。
领会：交织技术。
应用：语音编码技术。
26
4）交织技术
为什么要采用交织技术呢？原因有两个： （1）无线传输干扰和误码通常在某个较小时间段内发生，影 响连续的几个突发脉冲。 （2）如果把话音桢内的比特顺序按一定的规则错开，使原来 连续的比特分散到若干个突发脉冲中传输，则可分散误码，使连 续的长误码变成若干分散的短误码，以便于纠错，提高话音质量 。
出Viterbi算法）、MAP（最大后验概率算法）等。由于MAP算法
的每一次迭代性能的提高都优于Viterbi算法，因此MAP算法的迭
代译码器可以获得更大的编码增益。
2）Turbo码
图2-16 Turbo编码器
3）Reed-Solomon码
Reed-Solomon码是一类具有很强纠错能力的多进制BCH码， 它由Reed和Solomon应用MS多项式于1960年构造出来。在线性分 组码中RS码的纠错能力和编码效率是最高的。 R-S码常作为级联码的外码使用，CCSDS标准采用了R-S（255 ，233）与（2，1，7）卷积码加块交织的级联码编码方案，用于 卫星空间数据的传输。
1）卷积码
卷积编码器在任何一段规定时间内产生的n个码元，不仅取决 于这段时间中的k个信息位，而且还取决于前N-1段时间内的信息 位。此时监督码元监督着这N段时间内的信息，这N 段时间内的 码元数目nN称为这种码字的约束长度。

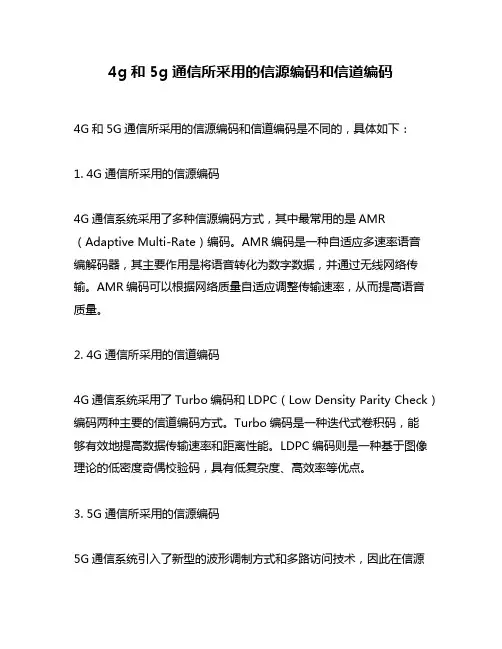

4g和5g通信所采用的信源编码和信道编码
4g和5g通信所采用的信源编码和信道编码4G和5G通信所采用的信源编码和信道编码是不同的，具体如下：1. 4G通信所采用的信源编码4G通信系统采用了多种信源编码方式，其中最常用的是AMR （Adaptive Multi-Rate）编码。
AMR编码是一种自适应多速率语音编解码器，其主要作用是将语音转化为数字数据，并通过无线网络传输。
AMR编码可以根据网络质量自适应调整传输速率，从而提高语音质量。
2. 4G通信所采用的信道编码4G通信系统采用了Turbo编码和LDPC（Low Density Parity Check）编码两种主要的信道编码方式。
Turbo编码是一种迭代式卷积码，能够有效地提高数据传输速率和距离性能。
LDPC编码则是一种基于图像理论的低密度奇偶校验码，具有低复杂度、高效率等优点。
3. 5G通信所采用的信源编码5G通信系统引入了新型的波形调制方式和多路访问技术，因此在信源编解码方面也进行了改进。
5G通信系统主要采用Polar Coding（极化编解码）技术进行数据压缩和解压缩。
Polar Coding是一种基于极化理论的新型编码方式，具有高效率、低复杂度等优点。
4. 5G通信所采用的信道编码5G通信系统主要采用了LDPC编码和Polar Coding两种信道编码方式。
与4G通信系统相比，5G采用了更加先进的LDPC编码技术，能够提高数据传输速率和距离性能。
此外，Polar Coding也可以应用于5G通信系统的信道编码中，进一步提高数据传输效率。
总之，4G和5G通信所采用的信源编码和信道编码各有不同，并且在技术上都进行了不断改进和优化，以满足不断增长的无线通信需求。
CDMA移动通信基础
CDMA移动通信基础CDMA移动通信基础CDMA（ Division Multiple Access）是一种移动通信技术，是利用信道编码技术实现多用户使用同一频段的一种通信方式。
CDMA移动通信基础是了解CDMA技术的基本原理和核心技术的基础知识。
1. CDMA技术的原理CDMA技术的基本原理是将不同的用户数据按照一定的编码方式进行编码，然后通过扩频技术将编码后的数据发送到整个频段。
接收端通过解码和去除其他用户干扰的方式，将特定用户的数据还原出来。
CDMA技术主要包括信道编码、信道容量和干扰抑制三个方面。
1.1 信道编码CDMA技术通过采用码片作为信号的传输方式，将用户数据进行编码与解码过程。
码片是一种特殊的伪随机序列，能够使信息在传输过程中增加冗余度，提高信号的鲁棒性和抗干扰能力。
1.2 信道容量CDMA技术具有高信道容量的特点。
由于CDMA技术采用扩频技术，可以在同一频段内传输多个用户的数据，从而提高了频段的利用率。
CDMA技术的信道容量远高于传统的时分多路复用和频分多路复用技术。
1.3 干扰抑制CDMA技术可以通过编码和解码的过程对其他用户的信号进行抑制。
由于CDMA技术是将所有用户的信号混合传输，所以没有固定的时间、频率和位序来分离不同用户的信号。
其他用户的信号会被视为干扰信号，需要通过解码过程进行抑制。
2. CDMA系统的结构CDMA系统由基站、移动台和交换网三部分组成。
基站负责与移动台进行无线通信，传输和接收数据，以及与交换网连接进行调度管理。
移动台是用户使用的移动终端设备，在与基站建立通信连接后可以进行语音通话或数据传输。
交换网则负责处理和转发数据，实现移动通信的集中管理。
3. CDMA系统的优点和应用CDMA技术具有以下优点：抗干扰能力强，能有效抵抗同频干扰和多径干扰。
高带宽利用率，实现多用户使用同一频段。
通信质量稳定，支持高速数据传输和语音通话。
系统容量大，能够容纳大量用户通信。
第4章 语音编码、信道编码和交织讲解
2019/6/7
13
4.1.1 概述
• 混合编码基于参量编码和波形编码发展的一类新的 编码技术。在混合编码的信号中，既含有若干语音 特征参量又含有部分波形编码信息。其编码速率一 般在4～16kbit/s。当编码速率在8～16kbit/s范围时， 其语音质量可达到商用语音通信标准的要求。
• 考虑到中、低比特率的编译码器将尽量利用语音 中的一些特征，将语音以及语音频段内的数据一 起协调的编码算法必将降低语音的质量。因此， 在设计语音编码器时，应首先考虑语音的质量， 而对于语音频段内的数据信号，则通过特殊的终 端适配器来实现。
2019/6/7
34
4.1.6 GSM系统语音编码器
（5）传输时延 造成传输时延的主要原因有以下两方面。 ① 语音编码的时延。 ② 无线分系统中的时延。
• 目前较成功的混合编码方案有两种，多脉冲激励 线性预测编码（MPLPC)和码激励线性预测编码 （CELPC),前者使用一个数目有限且幅度和位置 要调整的脉冲序列作为激励源。后者使用一个波 形矢量作为激励源。图4-3给出三种不同激励序列 及其产生语音方法。
2019/6/7
图4-3 三种不同激励的语言合成模型
• 三种编码技术同时存在通信系统中，波形编码以 其高质量用于长途传输和宽带语音；声码器以高效 压缩性用于保密通信；混合编码以其独有特性用于 各种通信系统。
2019/6/7
27
4.1.5 移动通信中语音编码器的选择
在低比特率语音编码中，有4个参数是很重要的， 即比特率、质量、复杂度和处理时延。 1．语音质量评估 • 当前世界上流行的语音质量评估方法是采用原
第5章语音编码及信道编码讲述介绍
(3) 短时分析滤波。 短时分析滤波的目的在于得出余
量信号d。 (4) 长时预测。 长时预测部分是一个长时预测器环路。
第5章 语音编码及信道编码
(5) 规则脉冲激励(RPE)编码。 RPF编码部分将长
时预测得出的余量信号e进行规则脉冲序列提取及量化 编码。
第5章 语音编码及信道编码
2)
RPE-LTP线性预测解码器
第5章 语音编码及信道编码
咽喉脉冲流 机械力 气室 气流
鼻腔
口腔 舌 喉 气管 横隔膜 功率源 肺 激励信号 (a) 时变有损谐振器 齿 唇
图 5 - 3 语音产生过程的机械和电路模型
(a) 机械模型； (b) 电路模型； (c) 激励功率谱和滤波器的频率响应
第5章 语音编码及信道编码
周期 直流/ 交流 变换 噪声 直流 有声/ 无声 判决 (b) 有声音 f 激励频谱 无声音 f f (c) 滤波前的频率响应 时变滤波器 语声 信号
hM
－1 1 2 1 2 1
－1 2 1
－1 2 1
－1 2 S n (开关1 ) 或 n (开关2 )
∑
(a)
＝
Sn－ 1
＝
Sn－ 2
S n －m ＋ 1 S n －M ＝ …
n
h1
h2
h M －1
hM
∑
(b)
Sn
图 5 - 5 线性预测器及合成滤波器
第5章 语音编码及信道编码
应用上述线性预测的分析与合成方法的语音编码， 称为语音的线性预测编码(LPC)。 线性预测编解码器的 简化方框图如图5 - 6所示， 图(a)为LPC编码器， 图(b) 为解码器。
第5章 语音编码及信道编码
激励
TD-SCDMA、CDMA2000、WCDMA比较
2 TDD 和FDD 模式比较现有的移动通信系统都表现出对对称双工语音业务和相应的低比特率数据业务的良好支持特征。
对于这些语音业务，每窄带的业务信道被占用的带宽是20-30KHz，通常整个频谱会被再分为固定数量的业务信道。
毫无疑问，对称成对频带上的FDD（频分多址）运行模式适合于语音业务，因此可成为此类型移动通信系统的典型标准。
然而，移动用户对高速数据处理能力日渐增长的需求，导致对3G 数据传输速率的要求从8kit/s 增长到2Mit/s，以实现带有多种应用的对称和非对称业务。
随着每个用户要求的频带和数据吞吐量的迅速增长，3G 业务的对称和非对称业务的混合导致频谱分配和频谱管理发生相当大的变化，3G 系统被要求支持尽可能高的频谱效率。
2．1 TDD 模式不能实现综合最佳频谱利用率在3G 的对称语音业务和多媒体务方面，上行链路和下行链路产生一个对称双工业务量负载。
FDD 的操作模式，由于上行链路和下行链路的业务负载的对称性，对称业务将在成对对称无线频谱上呈现出最佳的频谱利用率。
在3G 的非对称包交换业务和互联网业务方面，人们看到，所有不对称的双工业务的典型特征是上行链路和下行链路中的业务量负载的不对称性，负载的大小取决于不同的业务类型。
为了达到最佳频谱利用率，非对称业务要求每种业务都可灵活地利用频谱资源。
然而，在一个固定的上/下行链路进行频率分配，想运用灵活的方法理想地实现频谱资源的有效利用是不可能的。
最佳频域的频谱利用率是不能通过成对的频谱分配来实现的。
因此，对对称频带上的FDD 模式，在方便、灵活的适应性要求情况下，实现对称业务和非对称的上/下行链路业务并不是一个最佳的解决方案。
2．2 TD-SCDMA 的总频谱利用率最高对于实现对称和非对称业务的最佳频谱利用率的目标来说，实现灵活的、自适应的频谱分享是十分必要的。
TDD 模式是基于在无线信道时域里的周期地重复TDMA 帧结构实现的。
这个帧结构被再分为几个时隙。
CDMA语音编码和信道编码总结
CDMA的语音编码与信道编码摘要：随着3G移动通信技术的逐步实现以及移动通信与互联网的融合，全球正迅速步入移动信息时代。
CDMA已被广泛接纳为第三代移动通信的核心技术之一，它具有优越的性能。
本文主要介绍CDMA中常用的语音编码技术与信道技术。
关键词：语音编码信道编码受激励线性编码码激励线性预测编码矢量和激励线性预测编码编码器解码器卷积码1 CDMA中的语音编码技术语音编码为信源编码，是将模拟信号转变为数字信号，然后在信道中传输。
在数字移动通信中，语音编码技术具有相当关键的作用，高质量低速率的话音编码技术与高效率数字调制技术相结合，可以为数字移动网提供高于模拟移动网的系统容量。
目前，国际上语音编码技术的研究方向有两个：降低话音编码速率和提高话音质量。
1.1 语音编码技术的分类语音编码技术有三种类型：波形编码、参量编码和混合编码。
●波形编码：是在时域上对模拟话音的电压波形按一定的速率抽样，再将幅度量化，对每个量化点用代码表示。
解码是相反过程，将接收的数字序列经解码和滤波后恢复成模拟信号。
波形编码能提供很好的话音质量，但编码信号的速率较高，一般应用在信号带宽要求不高的通信中。
脉冲编码调制（PCM）和增量调制（ΔM）常见的波形编码，其编码速率在16～64kbps。
●参量编码：又称声源编码，是以发音模型作基础，从模拟话音提取各个特征参量并进行量化编码，可实现低速率语音编码，达到2～4.8kbps。
但话音质量只能达到中等。
●混合编码：是将波形编码和参量编码结合起来，既有波形编码的高质量优点又有参量编码的低速率优点。
其压缩比达到4～16kbps。
泛欧GSM系统的规则脉冲激励-长期预测编码（RPE-LTP）就是混合编码方案。
1.2 CDMA的语音编码CDMA系统如同其它数字式移动电话系统，它也采用语音编码技术来降低语音的编码速率。
CDMA系统的语音编码主要有从线性预测编码技术发展而来的激励线性预测编码QCELP和增强型可变速率编码EVRC。
