单片机常见输入输出模式

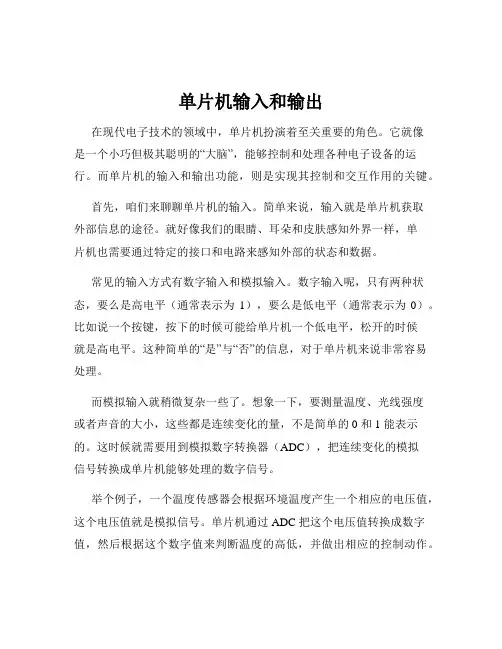

单片机输入和输出
单片机输入和输出在现代电子技术的领域中，单片机扮演着至关重要的角色。
它就像是一个小巧但极其聪明的“大脑”，能够控制和处理各种电子设备的运行。
而单片机的输入和输出功能，则是实现其控制和交互作用的关键。
首先，咱们来聊聊单片机的输入。
简单来说，输入就是单片机获取外部信息的途径。
就好像我们的眼睛、耳朵和皮肤感知外界一样，单片机也需要通过特定的接口和电路来感知外部的状态和数据。
常见的输入方式有数字输入和模拟输入。
数字输入呢，只有两种状态，要么是高电平（通常表示为1），要么是低电平（通常表示为0）。
比如说一个按键，按下的时候可能给单片机一个低电平，松开的时候就是高电平。
这种简单的“是”与“否”的信息，对于单片机来说非常容易处理。
而模拟输入就稍微复杂一些了。
想象一下，要测量温度、光线强度或者声音的大小，这些都是连续变化的量，不是简单的 0 和 1 能表示的。
这时候就需要用到模拟数字转换器（ADC），把连续变化的模拟信号转换成单片机能够处理的数字信号。
举个例子，一个温度传感器会根据环境温度产生一个相应的电压值，这个电压值就是模拟信号。
单片机通过 ADC 把这个电压值转换成数字值，然后根据这个数字值来判断温度的高低，并做出相应的控制动作。
再来说说单片机的输出。
输出就是单片机把处理后的结果或者控制信号传递给外部设备的过程。
数字输出和数字输入类似，也是高电平和低电平。
比如控制一个LED 灯的亮灭，高电平让灯亮，低电平让灯灭。
模拟输出相对来说不太常见，但在一些需要精确控制的场合也会用到。
比如控制一个电机的转速，就需要输出一个连续变化的电压值。
除了上面提到的基本输入输出方式，还有一些特殊的输入输出方式，比如串行通信和并行通信。
串行通信就像是一个人一个字一个字地说话，数据一位一位地按顺序传输，虽然速度相对较慢，但只需要很少的线路，适用于远距离传输。
常见的串行通信协议有 UART（通用异步收发传输器）、SPI（串行外设接口）和 I2C（集成电路总线）等。
51单片机 IO 口输入输出方式
51 单片机IO 口输入输出方式传统51单片机IO接口只可以作为标准双向IO接口，如果用其来驱动LED只能用灌电流的方式或是用三极管外扩驱动电路。
灌电流方式：LED正极接VCC，负极接IO口。
IO为高电平是LED两极电平相同，没有电流，LED熄灭;IO为低电平时，电流从VCC流入IO，LED点亮。
但是当你吧LED正极接在IO接口，负极接GND时，将IO接口置于高电平，LED会亮，但因为IO 接口上拉能力不足而使亮度不理想，可以用下面介绍的方式解决这个问题。
推挽工作方式：LED正负极分别接在两个IO口上，然后设置正极IO接口为推挽输出，负极IO接口为标准双向灌电流输入。
推挽方式具有强上拉能力，可以实现高电平驱动LED。
IO口的四种使用方法从I/O口的特性上看，标准51的P0口在作为I/O口使用时，是开漏结构，在实际应用中通常要添加上拉电阻;P1、P2、P3都是准双向I/O，内部有上拉电阻，既可作为输入又可以作为输出。
而LPC900系列单片机的I/O口特性有一定的不同，它们可以被配置成4种不同的工作模式：准双向I/O、推挽输出、高阻输入、开漏。
准双向I/O模式与标准51相比，虽然在内部结构上是不同的，但在用法上类同，比如要作为输入时都必须先写1置成高电平，然后才能去读引脚的电平状态。
!!!!!为什么是这样子?见下面分析。
推挽输出的特点是不论输出高电平还是低电平都能驱动较大的电流，比如输出高电平时可以直接点亮LED(要串联几百欧限流电阻)，而在准双向I/O模式下很难办到。
高阻输入模式的特点是只能作为输入使用，但是可以获得比较高的输入阻抗，这在模拟比较器和ADC应用中是必需的。
开漏模式与准双向模式相似，但是没有内部上拉电阻。
开漏模式的优点是电气兼容性好，外部上拉电阻接3V电源，就能和3V逻辑器件接口，如果上拉电阻接5V电源，又可以与5V逻辑器件接口。
此外，开漏模式还可以方便地实现线与逻辑功能。
对于上面疑问的解释，有这样一个资料：高阻态这是一个数字电路里常见的术语，指的是电路的一种输出状态，既不是高电平也不是低电平，如果高阻态再输入下一级电路的话，对下级电路无任何影响，和没接一样，如果用万用表测的话有可能是高电平也有可能是低电平，随它后面接的东西定。
单片机中的输入输出接口技术讲解
单片机中的输入输出接口技术讲解单片机（Microcontroller Unit，简称MCU）作为一种集成了微处理器核心、内存、输入输出接口和外部设备接口的集成电路，广泛应用于各种嵌入式系统中。
其中，输入输出接口技术是单片机的核心组成部分之一，它能够实现单片机与外部设备的高效通信和数据交换。
本文将就单片机中的输入输出接口技术进行详细讲解。
一、基本概念输入输出接口（Input/Output Interface，简称I/O Interface）是单片机与外设之间传输数据、信号的桥梁。
它负责转换单片机内部的电信号与外部设备的电信号之间的逻辑和电平转换。
在单片机应用中，常见的外部设备包括按键、LED灯、LCD显示屏、步进电机等。
二、数字输入输出接口1. 数字输入接口数字输入接口主要通过端口的工作方式与外设通信，常见的数字输入接口有通用并行接口（General Purpose Parallel Interface，简称GPIO）和外部中断（External Interrupt）。
GPIO是单片机中最常见的通用输入输出接口，它具有多种工作模式，可以通过软件控制单片机与外设之间的数据传输。
GPIO的主要功能是将单片机的高低电平与外部设备的高低电平进行转换。
通过控制GPIO的输入输出状态，可以实现与外设之间的数据交换和通信。
外部中断是一种特殊的输入接口，它能够实现对外部事件的高效响应。
当外部事件触发时，单片机会立即跳转到相应的中断服务程序进行处理。
外部中断常用于读取按键输入、检测传感器状态等场合。
2. 数字输出接口数字输出接口是单片机将数据传输出给外部设备的接口。
常见的数字输出接口有通用并行接口（GPIO）、定时器（Timer）和比较器（Comparator）。
GPIO作为通用输入输出接口，在数字输出方面同样起到重要作用。
通过控制GPIO的输出状态，单片机可以向外设发送数据、控制外设的开关状态等。
定时器是一种重要的数字输出接口。
最新单片机的常见输入输出电路介绍
单片机的常见输入输出电路介绍引言传统电气设备采用的各种控制信号，必须转换到与单片机输入/输出口相匹配的数字信号。
用户设备须输入到单片机的各种控制信号，如限位开关，操作按钮、选择开关、行程开关以及其他一些传感器输出的开关量等，通过输入电路转换成单片机能够接收和处理的信号。
输出电路则应将单片机送出的弱电控制信号转换、放大到现场需要的强输出信号，以驱动功率管、电磁阀和继电器、接触器、电动机等被控制设备的执行元件，能方便实际控制系统使用。
1 输入电路设计一般输入信号最终会以开关形式输入到单片机中，以工程经验来看，开关输入的控制指令有效状态采用低电平比采用高电平效果要好得多，。
其中，D1为保护二极管，反向电压≥50V。
为了防止外界尖峰干扰和静电影响损坏输入引脚，可以在输入端增加防脉冲的二极管，形成电阻双向保护电路，。
二极管D1、D2、D3的正向导通压降UF≈0.7 V，反向击穿电压UBR≈30 V，无论输入端出现何种极性的破坏电压，保护电路都能把浚电压的幅度限制在输入端所能承受的范围之内。
即：VI～VCC出现正脉冲时，D1正向导通; V1～VCC 出现负脉冲时，D2反向击穿;VI与地之间出现正脉冲时，D2反向击穿;V1与地之间出现负脉冲时，D3正向导通，二极管起钳位保护作用。
缓冲电阻RS约为1.5～2.5kΩ，与输入电容C构成积分电路，对外界感应电压延迟一段时间。
若干扰电压的存在时间小于t，则输入端承受的有效电压将远低于其幅度;若时间较长，则D1导通。
电流在RS上形成一定的压降，从而减小输入电压值。
此外，一种常用的输入方式是采用光耦隔离电路。
，R为输入限流电阻，使光耦中的发光二极管电流限制在10～20 mA。
输入端靠光信号耦合，在电气上做到了完全隔离。
同时，发光二极管的正向阻抗值较低，而外界干扰源的内阻一般较高，根据分压原理，干扰源能馈送到输入端的干扰噪声很小，不会产生地线干扰或其他串扰，增强了电路的抗干扰能力。
单片机指令的数字输入和输出控制
单片机指令的数字输入和输出控制单片机（Microcontroller）是一种集成了处理器核心、存储器和输入输出设备等功能单元的微型计算机系统。
在单片机的开发过程中，数字输入和输出（Digital Input and Output, DIO）控制是其中一个重要的功能。
本文将探讨单片机指令下的数字输入和输出控制。
一、数字输入控制数字输入控制是指通过单片机实现从外部设备获取数字输入信号的过程。
这种输入信号可以来自于传感器、按键开关、鼠标等外部设备。
单片机通过相应的引脚（通常为输入引脚）接收外部信号，并将其转换为二进制形式，以供进一步处理。
为了实现数字输入控制，我们首先需要了解单片机对数字输入的标准。
以常用的51系列单片机为例，其引脚通常支持三种工作模式：输入模式、输出模式和双向模式。
在输入模式下，引脚能够读取外部信号。
通过相关的指令，我们可以对引脚进行配置，使其处于输入模式并能够正确地读取外部信号。
接下来，我们可以使用中断、轮询等方式来获取输入信号的状态，并进行相应的处理。
二、数字输出控制数字输出控制是指通过单片机将处理结果输出到外部设备的过程。
这种输出信号可以用于控制驱动器、控制模块、显示器等外部设备。
单片机通过相应的引脚（通常为输出引脚）发送二进制信号，控制外部设备的状态。
与数字输入类似，我们需要了解单片机对数字输出的标准。
在输出模式下，引脚可以向外部设备发送高电平或低电平信号，控制设备的状态。
通过相应的指令，我们可以对引脚进行配置，使其处于输出模式并能够正确地发送输出信号。
为了实现更多功能，单片机通常提供了多个输出引脚，我们可以通过设置引脚状态的方式实现对多个设备的控制。
三、数字输入和输出的实例为了更好地理解数字输入和输出控制，我们可以通过一个实例来说明。
假设我们需要使用单片机控制一个LED灯的亮灭。
我们可以将LED灯接在单片机的一个输出引脚上，并通过该引脚控制LED灯的状态。
首先，我们需要将该引脚设置为输出模式，并初始化引脚的状态，使LED灯处于关闭状态。
单片机的输入输出方式
单片机的输入输出方式单片机是一种集成电路，具有处理和控制任务的能力。
在实际应用中，单片机通常需要与外设进行数据的输入和输出。
因此，单片机的输入输出方式就成为了一个重要的研究领域。
本文将介绍几种常见的单片机输入输出方式，并分析它们的优缺点。
一、并口输入输出并口输入输出是最常见和简单的一种方式。
通过并行数据总线，单片机可以一次性传输多位二进制数据。
并口通常与外设芯片或者外围元件连接，例如LCD显示屏、键盘等。
并口输入输出的优点是速度快、数据传输稳定可靠，但同时也存在缺点，例如占用较多的引脚资源和布线不便等。
二、串口输入输出串口输入输出是一种使用串行通信协议进行数据传输的方式。
与并口输入输出相比，串口只能传输一位二进制数据。
但是，串口具有节省引脚资源、传输距离较长和可靠性高等优点。
串口输入输出通常与外设设备或者计算机进行数据通信。
串口通信有两种常见标准：RS232和RS485。
RS232主要用于与计算机通信，而RS485多用于远程数据采集和控制系统。
三、模拟输入输出模拟输入输出是一种以模拟电压或电流形式进行数据传输的方式。
单片机可以通过模拟输入输出来与模拟信号传感器进行数据采集和控制。
例如，通过模拟输入可以采集温度、湿度等模拟信号，通过模拟输出可以控制电机、电阻等模拟设备。
模拟输入输出的优点是能够处理连续变化的模拟信号，但在数据精度和稳定性上相对数字信号略有不足。
四、计时器/计数器输入输出计时器/计数器是单片机内部的一个模块，用于测量时间间隔或者对外部事件进行计数。
通过配置计时器/计数器的一些参数，可以实现输入输出功能。
例如，通过计时器/计数器输入输出可以实现PWM输出控制、捕获外部脉冲等功能。
计时器/计数器输入输出的优点是精度高、灵活性强，但需要掌握一些特定的配置知识。
五、中断输入输出中断输入输出是单片机在执行主程序的同时，能够监听外部事件的一种机制。
当外部事件满足特定条件时，单片机会自动跳转到相应的中断服务程序来处理。
51单片机IO端口的四种输入输出模式
51单片机IO端口的四种输入输出模式(by wuleisly)单片机I O口的使用对所有单片机玩家来说都是“家常便饭”，但是你真的了解I O 口吗？你真的能按你的需要配置I O口吗？一、准双向口输出准双向口输出类型可用作输出和输入功能而不需重新配置口线输出状态。
这是因为当口线输出为1时驱动能力很弱，允许外部装置将其拉低。
当引脚输出为低时，它的驱动能力很强，可吸收相当大的电流。
（准双向口有3个上拉晶体管适应不同的需要）准双向口读外部状态前,要先锁存为…1‟,才可读到外部正确的状态.二、强推挽输出推挽输出配置的下拉结构与开漏输出以及准双向口的下拉结构相同，但当锁存器为1时提供持续的强上拉。
推挽模式一般用于需要更大驱动电流的情况。
三、仅为输入（高阻）输入口带有一个施密特触发输入以及一个干扰抑制电路。
四、开漏输出配置(若外加上拉电阻，也可读)当口线锁存器为0时，开漏输出关闭所有上拉晶体管。
当作为一个逻辑输出时，这种配置方式必须有外部上拉，一般通过电阻外接到V c c。
如果外部有上拉电阻，开漏的I/O口还可读外部状态，即此时被配置为开漏模式的I/O口还可作为输入I/O口。
这种方式的下拉与准双向口相同。
开漏端口带有一个施密特触发输入以及一个干扰抑制电路。
关于I/O口应用注意事项：1.有些是I/O口由低变高读外部状态时,读不对,实际没有损坏,软件处理一下即可。
因为1T的8051单片机速度太快了,软件执行由低变高指令后立即读外部状态,此时由于实际输出还没有变高,就有可能读不对,正确的方法是在软件设置由低变高后加1到2个空操作指令延时,再读就对了.有些实际没有损坏,加上拉电阻就OK了有些是外围接的是NP N三极管,没有加上拉电阻,其实基极串多大电阻,I/O口就应该上拉多大的电阻,或者将该I/O口设置为强推挽输出.2.驱动L E D发光二极管没有加限流电阻,建议加1K以上的限流电阻,至少也要加470欧姆以上做行列矩阵按键扫描电路时,实际工作时没有加限流电阻,实际工作时可能出现2个I/O口均输出为低,并且在按键按下时,短接在一起,我们知道一个C MOS电路的2个输出脚不应该直接短接在一起,按键扫描电路中,此时一个口为了读另外一个口的状态,必须先置高才能读另外一个口的状态,而8051单?片机的弱上拉口在由0变为1时,会有2时钟的强推挽高输出电流输出到另外一个输出为低的I/O口,就有可能造成I/O口损坏.建议在其中的一侧加1K限流电阻,或者在软件处理上,不要出现按键两端的I/O口同时为低.一种典型三极管控制电路:如果用弱上拉控制，建议加上拉电阻R1(3.3K～10K)，如果不加上拉电阻R1(3. 3K～10K)，建议R2的值在15K以上，或用强推挽输出。
GPIO输入输出各种模式详解
GPIO输入输出各种模式详解GPIO（General Purpose Input/Output）是通用输入输出口，用于连接外部设备和单片机。
在单片机中，GPIO可以配置为输入或输出模式，同时还有三种特殊的模式：推挽模式、开漏模式和准双向端口模式。
下面将从原理、使用场景和配置方法三个方面详细介绍这三种模式。
推挽模式（Push-Pull Mode）是GPIO输出的常见模式，也是默认的输出模式。
当GPIO输出引脚处于高电平状态时，推挽模式会提供高电平输出（通常为Vcc电源电平），而当GPIO输出引脚处于低电平状态时，推挽模式会提供低电平输出（通常接地）。
推挽模式的优势在于输出电流大，能够提供较强的驱动能力，适用于直接驱动大功率负载的场景。
例如，通过GPIO控制LED灯等外设时，推挽模式可以稳定提供给LED所需的驱动电流，保证LED的正常工作。
开漏模式（Open-Drain Mode）是GPIO输出的另一种模式。
当GPIO输出引脚处于高电平状态时，开漏模式会将输出引脚拉到高阻态，而当GPIO输出引脚处于低电平状态时，开漏模式会将输出引脚拉到地。
开漏模式需要通过一个外接上拉电阻将输出引脚连接到Vcc电源电平上。
开漏模式的优势在于输出可以与其他器件共享同一个总线，通过总线上的上拉电阻或其他器件的驱动电源提供高电平。
开漏模式适用于多个GPIO输出的引脚需要共享一个总线的场景，例如，使用I2C总线协议时，多个GPIO引脚可以共享SDA（数据线）和SCL（时钟线）。
准双向端口（Quasi-Bidirectional Port）是GPIO输入输出的特殊模式，常见于外设总线接口中。
准双向端口可以既作为输入又作为输出，且在不同的时间片段进行输入输出操作。
准双向端口的原理是通过一个三态门和一个外接上拉电阻实现的。
当GPIO处于输出模式时，三态门使得GPIO输出到外设；而当GPIO处于输入模式时，三态门处于高阻态，外设可以将信号输入到GPIO中。
单片机常见输入输出模式
单片机的io分为输入输出模式，输出模式如下图：
常见的四种输出模式：
(1)High-impedance output
高阻输出，可以理解为悬空输出，输出状态有外部条件决定；
(2)P-channel open drain output
P沟道开漏输出，输出高电平（1）有驱动能力，输出低电平（0）时，相当于断开。
原因是P沟道MOS,未开启时，电流从漏极（D）通过续流二极管到源极（S），因为漏极为输出电流方向，所以输出高电平（1）驱动能力强。
(3)N-channel open drain output
N沟道开漏输出，输出低电平（0）有驱动能力，输出高电平（1）时，相当于断开。
原因是N沟道MOS,未开启时，电流从源极（S）通过续流二极管到漏极（D），因为漏极为吸收电流方向，所以输出低电平（0）驱动能力强。
(4)CMOS output
CMOS输出：这种模式下，无论输出高低电平都有较强的驱动能力
三种输出模式
(1)High-impedance input
高阻输入：无上拉和无下拉，对外表现出电平不确定性.。
这种方式只用于输入读取。
何元器件，高阻输入不可取，功耗大。
(2)Input with a pull-down resistor
下拉输入：在无外部输入是时，讲电压钳制在低电平；
(3)Input with a pull-up resistor
上拉输入：在无外部输入是时，讲电压钳制在高电平；。
51单片机io口的用法
51单片机io口的用法51单片机是一种经典的单片机系列，广泛应用于各种嵌入式系统中。
其IO口是单片机最基本的输入输出功能，可以用来连接外部设备和实现与外界的交互。
本文将介绍51单片机IO口的用法，并提供相关参考内容，帮助读者更好地理解和应用。
一、51单片机IO口简介51单片机的IO口是通过P0、P1、P2、P3四个寄存器来控制的。
其中P0口为8位双向I/O口，P1、P2、P3口为8位I/O 口，可以通过配置将其设置为输入（IN）或输出（OUT）模式。
在51单片机中，IO口的状态（高电平或低电平）决定了其在电路中的功能。
二、IO口的输入模式通过将IO口设置为输入模式，可以实现对外部信号的读取。
以下是51单片机IO口输入模式的几种常见应用：1. 按键输入：通过将IO口与按键连接，读取按键的状态（按下或松开）。
2. 传感器输入：通过将IO口与传感器连接，读取传感器的输出信号，如光线强度、温度等。
3. 外部信号输入：通过将IO口与其他设备连接，读取外部设备的状态或数据。
在使用IO口作为输入时，需要设置对应端口的引脚为输入模式，并读取相应寄存器的值进行判断。
三、IO口的输出模式通过将IO口设置为输出模式，可以实现对外部设备的控制。
以下是51单片机IO口输出模式的几种常见应用：1. LED显示：通过将IO口与LED连接，控制LED的闪烁、亮灭。
2. 电机驱动：通过将IO口与电机驱动芯片连接，控制电机的转动方向、速度。
3. 继电器控制：通过将IO口与继电器连接，控制继电器的开关状态。
在使用IO口作为输出时，需要设置对应端口的引脚为输出模式，并将相应寄存器的值设置为高电平或低电平。
四、IO口的控制方法有两种常见的方式可以控制51单片机的IO口：位操作和寄存器读写。
1. 位操作：通过对相应寄存器的位进行操作来控制IO口的状态。
例如，要将P1口的第0位设置为高电平，可以使用以下代码：P1_0 = 1;要将P1口的第1位设置为低电平，可以使用以下代码：P1_1 = 0;2. 寄存器读写：通过读写相应寄存器的值来控制IO口的状态。
单片机常见输入输出模式
单片机常见输入输出模式单片机（Microcontroller，简称MCU）是一种集成电路，集中了处理器、内存、输入输出接口和定时器等功能模块，广泛应用于各种电子设备中。
输入输出（Input/Output，简称I/O）是单片机与外部环境进行信息交互的重要方式。
本文将介绍单片机常见的几种输入输出模式。
1. 并行输入输出模式并行输入输出模式是最常见的单片机与外设进行数据交互的方式。
在并行输入输出模式下，单片机与外设之间通过多个数据线同时传输多位数据。
这种模式的好处是传输速度快，但需要较多的引脚资源，适用于对传输速度要求较高的应用。
2. 串行输入输出模式串行输入输出模式是一种将数据逐位进行传输的方式。
在串行输入输出模式下，单片机与外设之间通过单个数据线逐位传输数据。
这种模式的好处是占用较少的引脚资源，适用于空间有限且对传输速度要求不高的应用。
3. 通用异步收发器模式通用异步收发器（UART）是一种单片机常用的输入输出模式。
UART内部有一个缓冲区，可以接收和发送数据。
在使用UART进行数据传输时，单片机通过配置相关寄存器的参数来设置波特率、数据位数、停止位等通信参数，然后可以通过读写缓冲区来进行数据的收发。
4. 并行输入捕获/输出比较模式并行输入捕获（Input Capture）和输出比较（Output Compare）是单片机中常用的定时器功能模式。
在这种模式下，单片机可以通过定时器模块捕获外部信号的边沿触发事件，并记录下触发事件的时间戳。
同时，单片机还可以通过定时器模块产生输出信号，并与外部信号进行比较。
这种模式适用于需要对时间进行精确控制的应用，如测量脉冲宽度、频率测量等。
5. 脉冲宽度调制模式脉冲宽度调制（Pulse Width Modulation，简称PWM）是一种将数字信号转化为模拟信号的技术。
在PWM模式下，单片机通过定时器模块产生周期固定的脉冲信号，并通过改变脉冲的占空比来模拟出不同的电平信号。
单片机的数据输入与输出方式解析
单片机的数据输入与输出方式解析概述：单片机是一种集成电路，具备计算机的基本功能，包括数据处理、输入输出等。
然而，单片机的数据输入和输出方式却是一项关键技术，它与单片机的性能、应用领域密切相关。
本文将对单片机的数据输入与输出方式进行分析和解析。
一、数据输入方式：数据输入是单片机获取外部信息的方式，常见的数据输入方式有以下几种：1.1 按键输入：按键输入是单片机应用最广泛的一种数据输入方式之一。
它利用按键开关以二进制的方式输入数据，通过对按键状态进行检测，确定按键是否按下。
按键输入的原理简单，易于掌握，适用于需要用户交互的应用场景。
1.2 串口输入：串口输入是一种通过串行通信接口将数据输入到单片机的方式。
它可以与各种外部设备（如计算机、传感器等）进行数据通信，实现数据的传输与交换。
串口输入方式具备速度较高、传输距离远、通信接口相对简单等优点，因此在许多应用中得到了广泛应用。
1.3 ADC输入：ADC（Analog-to-Digital Converter）输入是将模拟信号转换为数字信号的方式。
单片机中的ADC模块可以将模拟输入信号转换为数字信号，以便单片机进行数字信号处理和分析。
ADC输入方式在许多需要对连续变化的模拟信号进行采样和处理的应用中得到了广泛应用。
二、数据输出方式：数据输出是单片机向外部设备发送信息的方式，常见的数据输出方式有以下几种：2.1 数码管输出：数码管输出是单片机应用最广泛的一种数据输出方式之一。
通过控制数码管的段选和位选，单片机可以向数码管发送相应的数字信号，以实现数字的显示功能。
数码管输出方式简单、直观，因此在很多需要数字显示的场合得到了广泛应用。
2.2 LED输出：LED输出是一种通过控制LED灯的亮灭来传递信息的方式。
单片机通过控制LED的驱动电路，可以实现多种不同的显示效果，如点亮、闪烁等。
LED输出方式具有功耗低、反应速度快等特点，广泛应用于各种指示灯、显示屏等需要显示信息的设备。
单片机io口的四种工作状态
单片机io口的四种工作状态
单片机的IO口可以处于四种工作状态，分别是输入状态、输出
状态、输入/上拉状态和输入/下拉状态。
1. 输入状态，当IO口处于输入状态时，它可以接收外部信号，并将这些信号传递给单片机的内部电路进行处理。
在输入状态下，
IO口通常扮演着接收外部传感器信号或其他外部设备信号的角色。
2. 输出状态，当IO口处于输出状态时，单片机可以通过IO口
向外部设备发送信号。
这些信号可以用来控制外部设备的工作，比
如驱动LED灯、驱动电机等。
3. 输入/上拉状态，在这种状态下，IO口既可以接收外部信号，又可以通过内部上拉电阻将IO口拉高。
这种状态通常用于连接外部
开关或按钮，当外部开关未连接时，IO口会被上拉到高电平。
4. 输入/下拉状态，与输入/上拉状态相似，IO口在输入/下拉
状态下既可以接收外部信号，又可以通过内部下拉电阻将IO口拉低。
这种状态也通常用于连接外部开关或按钮，当外部开关未连接时，
IO口会被下拉到低电平。
这四种工作状态充分展示了IO口在单片机系统中的灵活性和多功能性，可以满足各种不同的应用需求。
在实际的单片机应用中，我们需要根据具体的需求选择合适的IO口工作状态，以实现所需的功能。
单片机的输入输出方式及应用案例
单片机的输入输出方式及应用案例单片机（Microcontroller，简称MCU）是一种集成了中央处理器（CPU）、存储器和各种输入输出设备接口的微型计算机系统。
它被广泛应用于电子设备、自动化控制、嵌入式系统等领域。
本文将介绍单片机的输入输出方式及应用案例。
一、单片机的输入方式单片机通过输入方式接受外部信号，常见的输入方式有以下几种：1. 按键输入：通过连接按键开关与单片机的IO口实现输入。
按键可以是矩阵键盘、触摸按键等。
单片机可以通过读取IO口的电平状态来判断按键是否按下，从而触发相应的事件或功能。
2. ADC输入：ADC（Analog-to-Digital Converter）用于将模拟信号转换为数字信号供单片机处理。
通过ADC接口，单片机可以读取各种类型的模拟信号，如温度、光强、电压等。
常见的应用包括温度测量、光强检测等。
3. 串口输入：单片机可以通过串口接收器（UART）实现串行数据的输入。
串口输入广泛应用于与其他设备通信的场景中，如与电脑、传感器、无线模块等进行数据交互。
二、单片机的输出方式单片机通过输出方式控制外部设备，常见的输出方式有以下几种：1. 数字IO口输出：单片机的数字IO口可以输出高或低电平来控制外部设备。
例如，通过控制IO口输出高电平，可以点亮LED灯，驱动蜂鸣器等。
2. PWM输出：PWM（Pulse Width Modulation）脉宽调制是一种周期性变化占空比的信号。
单片机可以通过PWM输出口生成特定频率、特定占空比的PWM信号，广泛应用于电机控制、LED亮度调节等场景中。
3. DAC输出：DAC（Digital-to-Analog Converter）将数字信号转换为模拟信号输出。
通过DAC接口，单片机可以输出模拟信号，如音频信号、电压信号等。
三、单片机输入输出应用案例1. 温度监测系统：利用单片机的ADC输入功能，连接温度传感器，实时监测环境温度并将结果显示在LCD屏幕上。
单片机指令的输入输出控制方法与技巧
单片机指令的输入输出控制方法与技巧单片机作为嵌入式系统中的核心部件，具备强大的控制能力和广泛的应用领域。
在实际应用中，单片机的输入输出控制是非常重要的一部分，对于系统的性能和功能起着决定性的作用。
本文将介绍单片机指令的输入输出控制方法与技巧，帮助读者更好地理解和应用单片机。
1. 输入控制方法与技巧单片机的输入控制主要涉及外部信号的接收和处理。
以下是一些常用的输入控制方法和技巧：1.1. GPIO口输入通用输入输出口(GPIO)是单片机常用的输入输出方式。
通过配置GPIO引脚的工作模式和输入电平，可以实现外部信号的输入。
在编程时，可以使用相应的指令读取GPIO口的状态，从而获取外部信号。
1.2. 外部中断单片机通常提供多个外部中断引脚，可以用于处理外部触发的事件。
通过配置中断触发方式和优先级，可以在特定条件下触发中断服务程序，实现对外部信号的即时响应。
1.3. 定时器输入捕获某些单片机具备输入捕获功能，可以用于测量外部信号的频率、脉宽等参数。
通过配置定时器的工作模式和捕获触发条件，可以准确获取外部信号的时序信息。
2. 输出控制方法与技巧单片机的输出控制主要涉及外部设备的驱动和控制。
以下是一些常用的输出控制方法和技巧：2.1. GPIO口输出与GPIO口的输入类似，通过配置GPIO引脚的工作模式和输出电平，可以实现对外部设备的控制。
在编程时，可以使用相应的指令改变GPIO口的状态，从而控制外部设备。
2.2. PWM输出脉冲宽度调制(PWM)输出常用于控制模拟量设备，如电机速度调节、LED亮度调节等。
通过配置定时器和PWM相关寄存器，可以生成不同占空比的PWM信号，实现对外部设备的精确控制。
2.3. DAC输出数模转换器(DAC)可以将数字信号转换为模拟信号输出。
通过配置DAC相关寄存器和数据缓存，可以实现对外部模拟设备的控制，如音频输出、电压输出等。
3. 控制方法与技巧除了上述的输入输出控制方法和技巧之外，还有一些常用的控制方法和技巧，可以提高单片机系统的性能和可靠性。
51单片机IO端口的四种输入输出模式知识讲解
51单片机I O端口的四种输入输出模式51单片机IO端口的四种输入输出模式 (by wuleisly)单片机I O口的使用对所有单片机玩家来说都是“家常便饭”，但是你真的了解I O口吗？你真的能按你的需要配置I O口吗？一、准双向口输出准双向口输出类型可用作输出和输入功能而不需重新配置口线输出状态。
这是因为当口线输出为1时驱动能力很弱，允许外部装置将其拉低。
当引脚输出为低时，它的驱动能力很强，可吸收相当大的电流。
（准双向口有3个上拉晶体管适应不同的需要）准双向口读外部状态前,要先锁存为‘1’,才可读到外部正确的状态.二、强推挽输出推挽输出配置的下拉结构与开漏输出以及准双向口的下拉结构相同，但当锁存器为1时提供持续的强上拉。
推挽模式一般用于需要更大驱动电流的情况。
三、仅为输入（高阻）输入口带有一个施密特触发输入以及一个干扰抑制电路。
四、开漏输出配置(若外加上拉电阻，也可读)当口线锁存器为0时，开漏输出关闭所有上拉晶体管。
当作为一个逻辑输出时，这种配置方式必须有外部上拉，一般通过电阻外接到V cc。
如果外部有上拉电阻，开漏的I/O口还可读外部状态，即此时被配置为开漏模式的I/O口还可作为输入I/O口。
这种方式的下拉与准双向口相同。
开漏端口带有一个施密特触发输入以及一个干扰抑制电路。
关于I/O口应用注意事项：1.有些是I/O口由低变高读外部状态时,读不对,实际没有损坏,软件处理一下即可。
因为1T的8051单片机速度太快了,软件执行由低变高指令后立即读外部状态,此时由于实际输出还没有变高,就有可能读不对,正确的方法是在软件设置由低变高后加1到2个空操作指令延时,再读就对了.有些实际没有损坏,加上拉电阻就O K了有些是外围接的是NP N三极管,没有加上拉电阻,其实基极串多大电阻,I/O口就应该上拉多大的电阻,或者将该I/O口设置为强推挽输出. 2.驱动L E D发光二极管没有加限流电阻,建议加1K以上的限流电阻,至少也要加470欧姆以上做行列矩阵按键扫描电路时,实际工作时没有加限流电阻,实际工作时可能出现2个I/O口均输出为低,并且在按键按下时,短接在一起,我们知道一个C MO S电路的2个输出脚不应该直接短接在一起,按键扫描电路中,此时一个口为了读另外一个口的状态,必须先置高才能读另外一个口的状态,而8051单?片机的弱上拉口在由0变为1时,会有2时钟的强推挽高输出电流输出到另外一个输出为低的I/O口,就有可能造成I/O口损坏.建议在其中的一侧加1K限流电阻,或者在软件处理上,不要出现按键两端的I/O口同时为低.一种典型三极管控制电路:如果用弱上拉控制，建议加上拉电阻R1(3.3K～10K)，如果不加上拉电阻R1(3.3K～10 K)，建议R2的值在15K以上，或用强推挽输出。
51单片机io口工作的基本原理
51单片机io口工作的基本原理单片机（Microcontroller）是一种集成电路芯片，它包含了一个完整的计算机系统，可被程序控制。
在单片机中，IO口（Input/Output Port）是指用于与外部设备进行数据交互的接口。
本文将介绍51单片机IO口工作的基本原理。
一、IO口概述IO口是单片机的重要组成部分，它提供了与外部设备进行数据通信的能力。
在51单片机中，通常使用的IO口是P0、P1、P2和P3。
每个IO口都包含了8个引脚，可以用来连接各种外设，如LED、按键、传感器等。
二、IO口的输入输出模式1. 输入模式：当IO口设置为输入模式时，它可以接收来自外部设备的信号。
在51单片机中，通过将IO口对应的bit位设置为1，可以将该IO口设置为输入模式。
2. 输出模式：当IO口设置为输出模式时，它可以向外部设备发送信号。
在51单片机中，通过将IO口对应的bit位设置为0，可以将该IO口设置为输出模式。
当IO口为输出模式时，我们可以通过设置IO口的电平状态（高电平或低电平）来控制外部设备。
三、IO口的控制方法1. 单独控制：我们可以通过直接对IO口进行操作来实现对外部设备的控制。
在51单片机中，通过修改IO口的电平状态，从而改变引脚的电压值，来达到控制的目的。
2. 组合控制：在某些情况下，我们可能需要同时控制多个IO口，使它们协同工作。
在51单片机中，我们可以通过设置特定的寄存器来实现对多个IO 口的同时控制。
例如，使用P0或P2口作为数据总线，通过设置P0CON或P2CON寄存器来实现对该总线上的多个引脚的控制。
四、IO口的中断功能在实际应用中，我们常常需要根据外部设备的状态来触发特定的操作。
为了实现这一功能，51单片机提供了IO口中断功能。
通过设置中断触发方式和中断掩码，当IO口的电平状态发生变化时，可以触发相应的中断服务程序。
五、IO口的工作原理1. 数据方向控制：在51单片机中，通过特定的寄存器来控制IO口的数据方向。
介绍gpio的八种工作模式特点及应用场景
介绍gpio的八种工作模式特点及应用场景GPIO（General Purpose Input/Output）是通用输入输出端口，是单片机中最基本的外设之一。
它能够在不同的工作模式下，灵活地控制外部设备的输入和输出，广泛应用于嵌入式系统、物联网设备和各种传感器、执行器等外围设备的控制和通信中。
GPIO的工作模式决定了其在不同场景下的特点和应用，下面我将介绍GPIO的八种工作模式特点及应用场景。
1. 输入模式在输入模式下，GPIO端口可以接收来自外部设备的信号输入。
这种模式常用于连接各类传感器，如温度传感器、光照传感器等。
通过读取传感器的输出信号，单片机可以获取外部环境的信息，实现对环境的感知和监测。
在物联网设备中，输入模式的GPIO广泛应用于接收各类传感器的数据。
2. 输出模式在输出模式下，GPIO端口可以向外部设备发送信号输出。
这种模式常用于控制各类执行器，如电机、继电器等。
通过向执行器输出控制信号，单片机可以实现对外部设备的控制和操作。
在智能家居、工业自动化等领域，输出模式的GPIO被广泛应用于控制各类执行器的动作。
3. 上拉模式当GPIO端口处于输入模式时，如果外部设备未连接，为了确保输入信号的稳定性，可以使用上拉模式。
上拉模式通过内部上拉电阻将GPIO端口拉高，当外部设备未连接时，输入信号被拉高，保持在逻辑高电平。
这种模式常用于防止输入信号漂移，保证输入端口的信号稳定性。
4. 下拉模式与上拉模式相反，下拉模式在外部设备未连接时，通过内部下拉电阻将GPIO端口拉低，保持在逻辑低电平。
这种模式同样用于防止输入信号漂移，保证输入端口的信号稳定性。
5. 开漏输出模式在开漏输出模式下，GPIO端口可以输出低电平信号，但对于高电平信号只能拉高至输入电源电压。
这种模式常用于多个设备共享一个总线的情况，如I2C总线、SPI总线等。
开漏输出可以实现多个设备数据的协同传输，保证总线数据的稳定性。
6. 复用功能模式GPIO端口的复用功能模式可以使其同时具有不同的功能，如UART 通信、定时器输出等。
单片机指令的输入和输出操作
单片机指令的输入和输出操作随着科技的发展和计算机应用的广泛普及，单片机作为一种处理器芯片，在各个领域中得到了广泛应用。
单片机的输入和输出操作是其正常运行的基本要素之一，它们能够使单片机与外部环境进行数据交互和信息传递。
本文将重点探讨单片机指令的输入和输出操作。
1. 输入操作单片机的输入操作主要是指将外部信号或数据传递到单片机内部进行处理。
常见的输入设备包括开关、传感器、键盘等。
下面以开关为例，介绍单片机输入操作的实现方法。
开关一般用于获取二进制数据，通过开关的开闭状态来表示不同的信号或数据。
我们可以将开关与单片机的输入引脚相连接，通过读取引脚的电平状态，来获取开关的开闭信息。
在程序中，可以使用相关的函数或指令来读取输入引脚的状态，并将其保存到变量中，以便后续的处理和判断。
2. 输出操作单片机的输出操作是指将内部的数据或信号传递到外部设备或者其他模块中。
常见的输出设备包括LED灯、液晶显示屏、蜂鸣器等。
下面以LED灯为例，介绍单片机输出操作的实现方法。
LED灯通常需要接通或者断开电路才能实现亮灭的效果。
我们可以将LED灯与单片机的输出引脚相连接，通过设置引脚的电平状态，来控制LED灯的亮灭状态。
在程序中，可以使用相关的函数或指令来设置输出引脚的电平状态，以控制LED灯的状态。
除了控制亮灭，有时候还需要控制LED灯的亮度。
这时可以利用单片机的PWM(Pulse Width Modulation，脉宽调制)功能来实现。
PWM是通过控制高低电平的持续时间比例来控制输出信号的，通过改变持续时间比例的大小，可以实现不同亮度的LED灯效果。
此外，单片机的输出操作还可以通过串口通信、并口通信等方式来实现与外部设备的数据传输和通信。
通过设置相关的参数和协议，单片机可以与其他设备进行数据交换和信息传递。
综上所述，单片机的输入和输出操作是保证单片机正常工作的基础，也是实现与外部环境交互的关键。
通过合理的设计和编程，我们可以利用单片机的输入和输出功能，实现各种各样的应用需求。
单片机的常见输入输出电路介绍
单片机的常见输入输出电路介绍引言传统电气设备采用的各种控制信号，必须转换到与单片机输入/输出口相匹配的数字信号。
用户设备须输入到单片机的各种控制信号，如限位开关，操作按钮、选择开关、行程开关以及其他一些传感器输出的开关量等，通过输入电路转换成单片机能够接收和处理的信号。
输出电路则应将单片机送出的弱电控制信号转换、放大到现场需要的强输出信号，以驱动功率管、电磁阀和继电器、接触器、电动机等被控制设备的执行元件，能方便实际控制系统使用。
1 输入电路设计一般输入信号最终会以开关形式输入到单片机中，以工程经验来看，开关输入的控制指令有效状态采用低电平比采用高电平效果要好得多，。
其中，D1为保护二极管，反向电压≥50V。
为了防止外界尖峰干扰和静电影响损坏输入引脚，可以在输入端增加防脉冲的二极管，形成电阻双向保护电路，。
二极管D1、D2、D3的正向导通压降UF≈ V，反向击穿电压UBR≈30 V，无论输入端出现何种极性的破坏电压，保护电路都能把浚电压的幅度限制在输入端所能承受的范围之内。
即：VI～VCC出现正脉冲时，D1正向导通; V1～VCC出现负脉冲时，D2反向击穿;VI与地之间出现正脉冲时，D2反向击穿;V1与地之间出现负脉冲时，D3正向导通，二极管起钳位保护作用。
缓冲电阻RS约为～Ω，与输入电容C构成积分电路，对外界感应电压延迟一段时间。
若干扰电压的存在时间小于t，则输入端承受的有效电压将远低于其幅度;若时间较长，则D1导通。
电流在RS上形成一定的压降，从而减小输入电压值。
此外，一种常用的输入方式是采用光耦隔离电路。
，R为输入限流电阻，使光耦中的发光二极管电流限制在10～20 mA。
输入端靠光信号耦合，在电气上做到了完全隔离。
同时，发光二极管的正向阻抗值较低，而外界干扰源的内阻一般较高，根据分压原理，干扰源能馈送到输入端的干扰噪声很小，不会产生地线干扰或其他串扰，增强了电路的抗干扰能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机的io分为输入输出模式，输出模式如下图：
常见的四种输出模式：
(1)High-impedance output
高阻输出，可以理解为悬空输出，输出状态有外部条件决定；
(2)P-channel open drain output
P沟道开漏输出，输出高电平（1）有驱动能力，输出低电平（0）时，相当于断开。
原因是P沟道MOS,未开启时，电流从漏极（D）通过续流二极管到源极（S），因为漏极为输出电流方向，所以输出高电平（1）驱动能力强。
(3)N-channel open drain output
N沟道开漏输出，输出低电平（0）有驱动能力，输出高电平（1）时，相当于断开。
原因是N沟道MOS,未开启时，电流从源极（S）通过续流二极管到漏极（D），因为漏极为吸收电流方向，所以输出低电平（0）驱动能力强。
(4)CMOS output
CMOS输出：这种模式下，无论输出高低电平都有较强的驱动能力
三种输出模式
(1)High-impedance input
高阻输入：无上拉和无下拉，对外表现出电平不确定性.。
这种方式只用于输入读取。
何元器件，高阻输入不可取，功耗大。
(2)Input with a pull-down resistor
下拉输入：在无外部输入是时，讲电压钳制在低电平；
(3)Input with a pull-up resistor
上拉输入：在无外部输入是时，讲电压钳制在高电平；。
