静止无功发生器的原理及应用

静止无功发生器的原理及应用

静止无功发生器的原理及应用静止无功发生器(SVG)又称为高压动态无功补偿发生装置或静止同步补偿器,是指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。

一、SVG的工作原理1、SVG采用可关断电力电子器件(如IGBT)组成自换相桥式电路,经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流。

迅速吸收或者发出所需的无功功率,实现快速动态调节无功的目的。

作为有源形补偿装置,不仅可以跟踪冲击型负载的冲击电流,而且可以对谐波电流进行跟踪补偿。

2、电压源型逆变器包含直流电容和逆变桥两个部分,其中逆变桥由可关断的半导体器件IGBT组成。

工作中,通过调节逆变桥中IGBT器件的开关,可以控制直流逆变到交流的电压的幅值和相位,因此,整个装置相当于一个调相电源。

通过检测系统中所需的无功,可以快速发出大小相等、相位相反的无功,实现无功的就地平衡,保持系统高功率因数运行。

二、SVG的应用1、应用目的在电力系统中,为减少配电网向负荷提供大量无功电流而造成功率损耗,在各受电点均需配置相应电压等级的无功补偿装置,以提高电网输电能力,节约能源。

1)减少线路损耗。

2)提高功率因数。

3)提高设备利用率。

4)改善电能质量。

2、相对优势1)传统电容补偿装置配置比较低,投切补偿装置运行稳定性差。

(1)低压固定电容器组补偿容量不可调。

投切电容器组为分级投切,经常发生投则过补,不投则欠补的问题,使变压器不能在最佳经济状态下运行,并使上端电源侧线损增加,经济效益下降。

(2)不能连续频繁投切电容,因为电容需要放电时间。

(3)投切电容相应速度慢,不能补偿动态无功,即快速的负载无法补偿。

采用交流接触器投切电容,相应速度慢而且会产生浪涌冲击、操作过电压、电弧等现象,开关及电容损坏严重。

(4)每组电容有级差,不能连续补偿,功率因数不会补偿很高。

(5)有谐波的场合不能使用,会击穿电容,会造成谐振,引起电容爆炸,应选有源滤波器(APF)或电抗器。

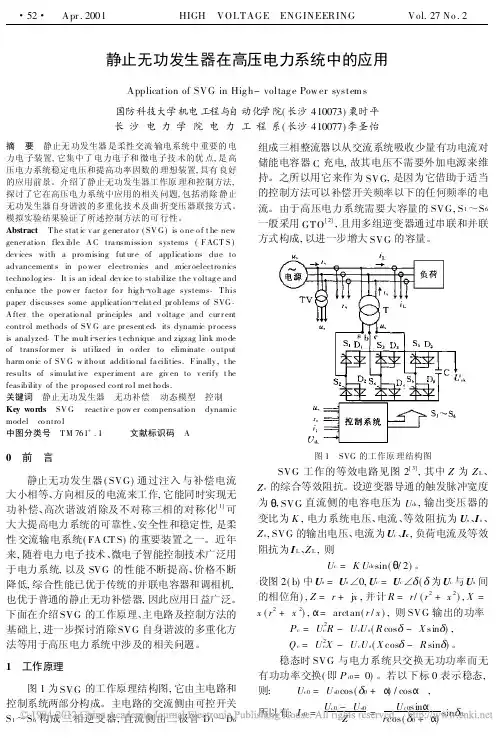

静止无功发生器在高压电力系统中的应用_粟时平

静止无功发生器在高压电力系统中的应用_粟时平
1 工作原理
图 1 为 SVG 的工作原理结构图, 它由主电路和 控制系统两部分构成。主电路的交流侧由可控开关 S1 ~S6 构成 三相逆变器, 直流侧由二极管 D 1 ~D6
图 1 SVG 的工作原 理结构图
SV G 工作的等效电路见图 2[ 3] , 其中 Z 为 ZL、 Zs 的综合等效阻抗。设逆变器导通的触发脉冲宽度
另外, 因 a、b、c 相的相电压中的 3、9、15 次谐波 分量相等, 故三相线电压为 0。这样 SVG 线电压中 的 17 次以下谐波分量完全消除, 且与 H无关。
4 模拟实验及结果
基于上述分析设计的 10 kVA 小容量的 SVG 进行模拟实验。该 SVG 的主电路图 4 为普通 GT O
( 400 V, 30 A) 组成的 18 脉冲三重串联结构, 曲折 变压器的输出端电压为 380 V ; 控制系统采用 80586 计算机 附加驱 动电路; 控制 软件采 用 V isual C+ + 6. 0 语言编制。实验电力系统为一个 380 V 的低压 网和一个 10 kV 的高压网, 电源频率为 50 Hz, 三相 线性 对 称 的感 性 负 荷< 20 kVA, 功率 因 数 均 为 0. 85。实验首先在 380 V 电压网上进行调试, 然后再 接入 10 kV 高压网。图 6 为进行无功全补偿的实验
将 ua1 、ua2 、ub3 、ua4 、ub5 展开为 F ourier 级数[ 4] , 则

uca =
∑ ( 4U dc/ nP) co s( nH/ 2) [ K 1sinnXt +
n= 1, 3, 5, …
K 3sinn( Xt + 40°) + K 2sinn( Xt- 20°) ] =

静止无功发生器的主要功能和作用

静止无功发生器的主要功能和作用

静止无功发生器的主要功能和作用
静止无功发生器(Static Var Compensator,SVC)是一种用于
电力系统中的无功补偿装置,其主要功能和作用包括以下几个方面:
1. 无功功率补偿,静止无功发生器主要作用是补偿电力系统中
的无功功率,通过控制电容器或电感器的接入或退出来实现电压和
功率因数的调节。

这有助于提高电网的稳定性和可靠性,减少输电
损耗,改善电力质量。

2. 电压调节,SVC可以通过调节电容器或电感器的容值来实现
对电网电压的调节,使电网电压保持在稳定的水平,避免电压波动
对电网设备和用户设备造成损害。

3. 提高输电能力,静止无功发生器可以帮助提高输电线路的传
输能力,通过调节电网的电压和功率因数,减少电网的电压降和损耗,从而提高电网的输电能力。

4. 提高系统稳定性,SVC可以提高电力系统的稳定性,通过控
制电压和无功功率来抑制电网的振荡,改善系统的动态响应特性,
提高系统的抗干扰能力,减少电力系统的故障率。

5. 谐波滤波,静止无功发生器还可以用作谐波滤波器,通过控
制电容器或电感器的接入或退出来滤除电网中的谐波,改善电网的
电力质量,保护电网设备和用户设备不受谐波的影响。

总的来说,静止无功发生器在电力系统中起着非常重要的作用,能够提高电网的稳定性和可靠性,改善电力质量,保护电网设备和
用户设备,提高电网的输电能力,是电力系统中不可或缺的重要设备。

无功补偿装置SVG概述与运行规定

无功补偿装置SVG概述与运行规定
精选
启动回路
• 启动回路由启动开关、充电电阻、隔离刀闸和接地刀闸等几个部分 组成。
• GSC-35 系列链式高压静止无功发生器的启动方式设计为自励启动。 在主开关合闸后,系统电压通过充电电阻对功率单元的直流电容进 行充电。启动柜是限制 GSC-35 初始电流,充电完成后,合上充电 柜接触器,将充电电阻旁路。
功率单元温度 大于80℃
报警
检查功率柜风扇是否运转。检查过滤网,清洗 或更换滤网。若进行以上操作仍无效,更换功 率单元
单元母线电压 低于保护定值
报警
检查系统电源是否正常。装置参数设置是否合 适。检查自检,若自检报错,更换功率单元
单元直流 过压
IGBT故障
上行光纤 故障 单元接收 数据异常 单元上送 数据异常
处理方法
检查充电接触器是否吸合,控制柜电源是否正常,连接 电缆及螺钉是否松动
SVG运行中停机
SVG是否有保护动作或故障,检查网侧是否停电,控制 柜电源是否正常,变压器是否正常,控制柜中各电路板
输出信号是否正常。
功率单元无法工作
检查功率单元控制电源是否正常,控制柜中发出的驱动 信号是否正常
功率单元板上的指 示灯全熄灭
目测或仪器,符合技术规范
目测
无放置
目测 目测
目测 绝缘摇表 目测、无异常 目测、无异常 目测、无异常 目测、无异常
目测、无异常 目测、无异常 目测、无异常 目测、无异常 目测、无异常
目测与仪器,无异常
SV
G 设 备 定 期 保 养
SVG设备常见异常及处理方法
序号 1 2 3 4
异常现象 SVG无法工作
操作注意事项
1)在停电检修,分高压前切记将SVG停止运行。 2)SVG送电要严格遵循“先送控制电源,后送主供电源” 的顺序,停电要严格遵循“先断主供电源,后断控制电 源”的顺序。 3)切记!不管是停电检修或者故障跳闸,都要确认高压 开关柜分断10分钟以上,才允许开SVG本体的柜门查看。

HTSVG静止无功发生器适用于中高压配电系统.pdf

HTSVG静止无功发生器适用于中高压配电系统.pdf

概述华天HTSVG静止无功发生器,是山大华天科技股份有限公司在多年有源电力滤波器等电力电子产品研发的技术和经验基础上,自主开发研制的具有高性价比新型有源动态无功与谐波补偿装置。

该装置能对大小和频率都变化的谐波、无功功率以及三相不平衡进行实时跟踪补偿,从而为电网或用电负荷提供快速动态无功补偿和谐波滤波,可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。

华天HTSVG可广泛应用于:电网枢纽变电站:提高系统暂态电压稳定性,确保系统运行安全;风力发电场:提高母线电压稳定性,抑制振荡;冶金行业、石化行业、矿山及电气化铁路:抑制电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数;其他行业:抑制电压波动、滤除负荷谐波及提高功率因数。

工作原理SVG——静止无功发生器(Static.Var.Generator,.简称SVG,又称STATCOM)是当今无功补偿领域最新技术的代表,属于灵活柔性交流输电系统(FACTS)的重要组成部分。

SVG并联于电网中,相当于一个可控的无功电流源,其无功电流可以快速地跟随负荷无功电流的变化而变化,自动补偿电网系统所需无功功率以及谐波滤除,对电网无功功率、谐波实现动态无级补偿。

华天HTSVG利用可关断大功率电力电子器件(如IGBT)组成自换相桥式电路,经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,就可以使该电路吸收或者发出满足要求的无功电流,实现动态无功补偿的目的。

HTSVG静止无功发生器(适用于中高压配电系统)SVG工作原理装置构成单台HTSVG装置结构如下图所示。

装置由控制柜、功率柜、启动柜和连接电抗器(或变压器)组成。

成套装置结构图主要功能●.维持受电端电压,加强系统电压稳定性●.补偿系统无功功率,提高功率因数,降低线损,节能降耗●.抑制电压波动和闪变●.抑制三相不平衡性能特点更高效率、更低损耗●.多个H桥功率单元级联多电平技术和载波移相PWM调制技术,输出电压、电流谐波畸变率低,谐波损耗小,系统损耗小;●.多DSP和FPGA协同控制,控制精度高、速度快;●.同时滤除多达20种谐波,最高可滤除至25次谐波,且可对每次谐波进行单独设定。

静止无功补偿发生器

静止无功补偿发生器

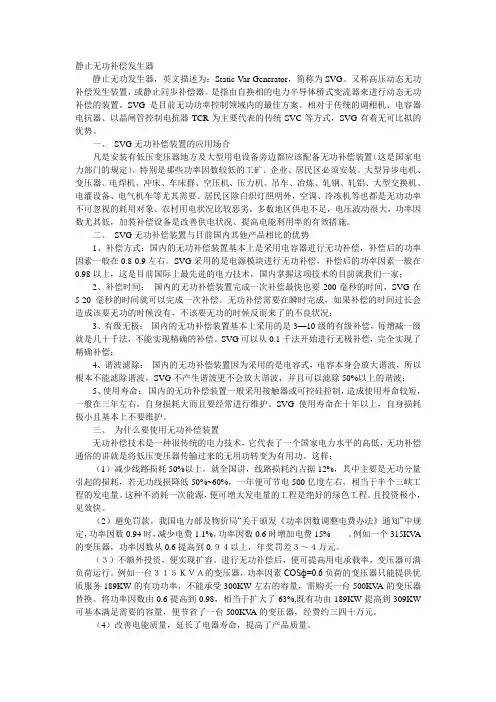

静止无功补偿发生器静止无功发生器,英文描述为:Static V ar Generator,简称为SVG。

又称高压动态无功补偿发生装置,或静止同步补偿器。

是指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。

SVG是目前无功功率控制领域内的最佳方案。

相对于传统的调相机、电容器电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式,SVG有着无可比拟的优势。

一、SVG无功补偿装置的应用场合凡是安装有低压变压器地方及大型用电设备旁边都应该配备无功补偿装置(这是国家电力部门的规定),特别是那些功率因数较低的工矿、企业、居民区必须安装。

大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。

居民区除白炽灯照明外,空调、冷冻机等也都是无功功率不可忽视的耗用对象。

农村用电状况比较恶劣,多数地区供电不足,电压波动很大,功率因数尤其低,加装补偿设备是改善供电状况、提高电能利用率的有效措施。

二、SVG无功补偿装置与目前国内其他产品相比的优势1、补偿方式:国内的无功补偿装置基本上是采用电容器进行无功补偿,补偿后的功率因素一般在0.8-0.9左右。

SVG采用的是电源模块进行无功补偿,补偿后的功率因素一般在0.98以上,这是目前国际上最先进的电力技术,国内掌握这项技术的目前就我们一家;2、补偿时间:国内的无功补偿装置完成一次补偿最快也要200毫秒的时间,SVG在5-20毫秒的时间就可以完成一次补偿。

无功补偿需要在瞬时完成,如果补偿的时间过长会造成该要无功的时候没有,不该要无功的时候反而来了的不良状况;3、有级无极:国内的无功补偿装置基本上采用的是3—10级的有级补偿,每增减一级就是几十千法,不能实现精确的补偿。

SVG可以从0.1千法开始进行无极补偿,完全实现了精确补偿;4、谐波滤除:国内的无功补偿装置因为采用的是电容式,电容本身会放大谐波,所以根本不能滤除谐波,SVG不产生谐波更不会放大谐波,并且可以滤除50%以上的谐波;5、使用寿命:国内的无功补偿装置一般采用接触器或可控硅控制,造成使用寿命较短,一般在三年左右,自身损耗大而且要经常进行维护。

静止无功发生器

静止无功发生器

静止无功发生器(SVG)又称静止同步补偿器(STATCOM).
主要器件:断路器、变压器、逆变器、电容器。

核心器件:IGBT 功能:维持系统电压恒定、谐波治理、抑制电压闪变。

优点:可对频率和大小都变化的谐波以及变化的无功功率进行补偿,对补偿对象的变化有极快的响应,补偿无功功率时不需要储能元件,补偿谐波时所需储能元件的容量不大,且补偿无功功率的大小可以做到连续调节;不会引起谐振短路;可以吸纳无功;精准电压控制(该装置除了可以按照功率因数或者无功功率控制之外,还可以按照电压幅值来控制,确保用户获得的电压的平稳性,降低电压纹波);受电网阻抗的影响不大,不容易和电网阻抗发生谐振;且可以跟踪电网频率的变化,故补偿性能不受电网频率变化的影响。

缺点:目前仅在大容量区域变电所使用,造价高昂。

适用场合:适用于大容量无功补偿的枢纽变电站。

SVC-MCR 主要器件:FC+MCR FC+MCR投切方式:FC固定投切,通过控制晶闸管的导通角来控制流过铁芯的磁通,磁通的强弱直接决定了铁芯的饱和程度,从而最终实现对电感值大小的控制。

SVG静止无功发生器

SVG静止无功发生器

静止无功发生器 Static Var Generator (SVG)SVG的主要功能◆补偿无功功率,提高功率因数,降低线损,节能降耗配电系统中的大量负荷,如异步电动机、感应电炉以及大容量整流设备等,在运行中都表现为感性,在实现有功电能转换的同时,也会消耗大量的无功;同时,输配电网络中的变压器、线路等的阻抗也表现为感性,在流过电流的时候也会消耗无功,导致系统功率因数降低。

对于系统而言,负荷的低功率因数,会增加供电线路上的电能损失和电压损失,降低了电压质量,同时,无功电流也会降低发、输、供电设备的有效利用率;对于电力用户而言,低功率因数会增加电费支出,加大生产成本。

◆抑制电压波动和闪变电压波动和闪变主要是由于负荷急剧变动引起的。

负荷的急剧变动使系统的电压损耗也应快速变化,从而使电气设备的端电压出现波动现象。

电压波动主要是由冲击性的非线性负载的快速变化引起的,典型的非线性负载如电弧炉、轧钢机、电气化铁路等。

当电压变化超过允许值时,就不能满足用户对电压质量的要求,会导致设备运行性能不良,出现过电流、过热、保护装置误动作及设备烧坏等到事故,并且设备性能、生产效率和产品质量都将受到影响。

其不良影响包括:影响产品质量、影响设备使用寿命、造成照明光通量的变化,总之,电压波动和闪变对安全生产及人体健康都是极为不利的。

◆抑制三相不平衡配电网中存在着大量的三相不平衡负载,典型的如电气化铁路牵引负荷和交流电弧炉等。

这类负荷在接入电网后会向系统注入大量的谐波电流,导致系统三相电压不平衡;同时,线路、变压器等输变电设备三相阻抗的不平衡也会导致电压不平衡问题的产生。

三相电压不平衡会对负荷和电网元器件造成很大的危害。

不平衡电压会导致中心点形成较高对地电压,从而使电子设备积累大量的静电,对电子设备造成致命的损坏;负序电流会造成变压器内部磁旋涡,使铁损加大,造成变压器发热,有效容量减小;同时三相负载不平衡运行,将增加输配电线路的损耗。

静止无功发生器(SVG)无功补偿

静止无功发生器(SVG)无功补偿

静止无功发生器(SVG)无功补偿静止无功发生器(SVG)无功补偿专业知识:静止无功发生器(SVG)是指采用全控型电力电子器件组成的桥式变流器来进态无功补偿的装置。

SVG 的思想早在20 世纪70 年代就有人提出,1980 年日本研制出了20MVA 的采用强迫换相晶闸管桥式电路的SVG,1991 年和1994 年日本和美国分别研制成功了80MVA 和10OMVA 的采用GTO 晶闸管的SVG 。

目前国际上有关SVG 的研究和将其应用于电网或工业实际的兴趣正是方兴未艾, 国内有关的研究也已见诸报道。

与传统的以TCR 为代表的SVC 相比,SVG 的调节速度更快, 运行范围宽, 而且在采取多重化或PWM 技术等措施后可大大减少补偿电流中谐波的含量。

更重要的是,SVG 使用的电抗器和电容元件远比SVC 中使用的电抗器和电容要小, 这将大大缩小装置的体积和成本。

由于SVG 具有如此优越的性能, 是今后动态无功补偿装置的重要发展方向。

无功补偿的专业知识:与电网中的有功损耗相比,无功损耗要大的多,这是因为高压线路、变压器的等值电抗要比电阻大得多,并且变压器的励磁无功损耗也要比励磁有功损耗更大,事实证明电网最基本的无功电源——发电机所发出的无功功率远远满足不了电网对无功的需求,因此对电网进行无功补偿显得尤为必要。

另外,对电网采取适当的无功补偿可以稳定受端及电网的电压,在长距离输电线路中选择合适的地点设置无功补偿装置,还可以改善电网性能,提高输电能力,在负荷侧合理配置无功,可以提高供用电系统的功率因数,减少功率损耗,因此,电网中无功补偿的作用已得到普遍重视。

1.电网无功补偿的方法电网无功补偿方法有很多种,从传统的带旋转机械的方式到现代的电力电子元件的应用经历了近一个世纪的发展历程,下面将按无功补偿方式的发展顺序逐一论述电网的无功补偿方法。

1.1 同步调相机同步调相机是一种专门设计的无功功率电源,相当于空载运行的同步电动机。

高压静止无功发生器SVG(V1.1)

高压静止无功发生器SVG(V1.1)

QD系列高压静止无功发生装置(SVG)1、产品介绍SVG静止无功发生装置(Static Synchronous Compensator, 简称STATCOM),是目前无功功率控制领域内的最佳方案。

相对于传统的调相机、电容器、电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式,SVG 有着无可比拟的优势。

SVG在响应速度、稳定电网电压、降低系统损耗、增加传输能力、提高瞬变电压极限、降低谐波和减小占地面积等多方面具有更加优越的性能。

2、功能◆提高功率因数,补偿系统无功功率,降低损耗,节能降耗;◆有效抑制电压波动及闪变;◆滤除负序电流,有效抑制三相不平衡;3、特点响应速度更快◎SVG全响应时间:≤10ms安全性更高◎不存在发生谐振的可能补偿功能多样化◎可实现多种补偿功能:补偿负载无功(容性、感性)、负载不平衡、负载谐波谐波含量极低◎采用PWM技术和多重化技术,不会对电网产生污染4、SVG的基本原理将电压源型逆变器(Voltage Sourced Converter,简称VSC),经过电抗器或者变压器并联在电网上,通过调节逆变器交流侧输出电压的幅值和相位,或者直接控制其交流侧电流的幅值和相位,迅速吸收或者发出所需要的无功功率,实现快速动态调节无功的目的。

当采用直接电流控制时,直接对交流侧电流进行控制,不仅可以跟踪补偿冲击型负载的冲击电流,而且可以对谐波电流也进行跟踪补偿。

5、系统组成1)连接电抗器◆用于连接SVG静止型动态无功发生器与电网,实现能量的缓冲;◆减少SVG静止型动态无功发生器输出电流中的开关纹波,降低共模干扰;2)功率柜◆SVG静止型动态无功发生器的核心主电路,采用电压源型逆变器,采用直流电容进行电压支撑,DSP为核心控制器,IGBT并联实现大功率变换;◆模块化设计,功率单元的结构和电气性能完全一致,可以互换;◆先进的热管散热技术,风道散热设计,光纤通讯与控制,提高IGBT的可靠性;3)控制柜◆用于对SVG静止型动态无功发生器及其辅助设备的实时控制;◆实时计算电网所需的无功功率,实现动态跟踪与补偿;◆提供友好的图形监控和操作界面,实现SVG静止型动态无功发生器与上位机及控制中心的通讯。

dlt 静止无功发生器 标准

dlt 静止无功发生器 标准

一、引言在电力系统中,静止无功发生器(Dynamic Line Rating,DLR)是一种用于测量输电线路静止无功功率的设备,其作用是提高电力系统的可靠性和经济性。

随着电力系统的发展和需求的增长,对静止无功发生器的标准也越来越高。

本文将详细介绍静止无功发生器标准的重要性以及相关内容。

二、静止无功发生器标准的重要性1. 提高电力系统的可靠性静止无功发生器的标准可以帮助电力系统监测输电线路的无功功率情况,当无功功率超出标准范围时,可以及时采取措施,避免输电线路过载,提高电力系统的可靠性。

2. 保障电力系统的安全通过严格的标准要求,静止无功发生器可以帮助电力系统进行预警和监测,及时发现线路存在的问题,保障电力系统的安全运行。

3. 提高电力系统的经济性合理使用静止无功发生器可以降低输电线路的无功损耗,提高输电效率,从而降低电力系统的运行成本,提高经济性。

三、静止无功发生器标准的内容静止无功发生器的标准内容包括以下几个方面:1. 标准规范制定静止无功发生器的标准规范,明确其技术要求和性能指标,保证设备的稳定性和可靠性。

2. 安全性要求静止无功发生器在使用过程中需要符合相关的安全标准,保证其在运行过程中不会对电力系统造成安全隐患。

3. 检测方法制定静止无功发生器的检测方法和仪器要求,确保测量结果准确可靠。

4. 标定要求对静止无功发生器的标定要求进行规范,保证其测量结果的准确性。

5. 技术指标对静止无功发生器的技术指标进行明确规定,确保其性能和质量符合要求。

四、静止无功发生器标准的制定和执行1. 制定过程静止无功发生器标准的制定需要由相关的电力部门、科研单位和生产企业共同参与,通过技术讨论和实验验证,最终确定符合实际情况的标准内容。

2. 执行过程制定好的静止无功发生器标准需要得到电力系统各级部门的执行,相关的检测和监督工作也需要得到保障,确保标准能够得到有效执行。

五、静止无功发生器标准对电力系统的影响静止无功发生器标准的实施对电力系统的影响主要体现在以下几个方面:1. 提高电力系统的运行效率通过合理使用静止无功发生器,可以降低无功损耗,提高电力系统的输电效率。

高压静止无功发生器SVG

高压静止无功发生器SVG

冷却方式
风冷 风冷 风冷 风冷 水冷 水冷 水冷
SVG占地面积(不含FC)
4600*25000mm 4600*30000mm 4600丰33000mm 5600*36000mm 8000*18000mm 8000*18000mm 8000*25000mm
(注: 尺寸如有改动, 恕不另行通知, 具体尺寸以技术协议为准)
XTSVG高压静止无功发生装置
X T S VG高 压 静 止 无 功 发 生 装 置
概述
近年来,动态无功补偿及滤波装置越来越广泛地应用于电网及终端用户。用于提高电网电压稳定性,改善用户电能质量并达 到节省电能的目的。
XTSVG静止无功发生装置,突破传统的电容、电抗无功补偿理论的一种高新技术产品。它通过大功率电力电子器(IGBT)的 高频开关实现从感性到容性的连续、快速、双向无功调节。可直接接入1kV-35kV电压等级母线,为电网或用电负荷提供快速动 态无功补偿与谐波治理,可有效提高电网电压暂态稳定性,抑制母线电压闪变,补偿不平衡负荷,滤除谐波及提高功率因数。
35KV系列
型号
XTSVG-35/±8 XTSVG-35/ ± 16 XTSVG-35/±20 XTSVG-35/土30 XTSVG-35/ ± 40 XTSVG-35/±60 XTSVG-35/ ± 100
额定窑量 ( Mvar)
±8 ±16 ±20 ±30 土40 ±60 ±100
额定输出电流 (A) 132 264 328 500 668 1000 1500
冷却方式
风冷 风冷 风冷 风Y令 风冷 风冷 风冷
SVG屏柜总尺寸(不含FC)
4500W非12000丰2400H 6000W*l200D牢24001-1 4800W*l200D*2400H 4800W非12000丰2400H 6000W丰12000丰24001-1 7800W*l200D非2600H 7800W*l200D非26001-1

高压静止同步无功补偿装置

高压静止同步无功补偿装置

高压静止同步无功补偿装置
这种装置通常包括静止同步补偿器(Static Synchronous Compensator,简称STATCOM)和静止无功发生器(Static Var Generator,简称SVG)。

静止同步补偿器是一种电力电子设备,能
够快速响应电网的无功功率需求,从而维持电网的电压稳定。

静止
无功发生器则是一种能够产生或吸收无功功率的设备,通过调节电
流和电压来实现对电网无功功率的补偿。

这种装置的主要优点包括快速响应、精确控制、无需机械运动、无噪音和对环境友好等。

它能够帮助电力系统提高功率因数,减少
输电损耗,改善电网的稳定性和可靠性。

此外,它还可以提高电网
的电压质量,减少电力设备的损耗,延长设备的使用寿命。

然而,高压静止同步无功补偿装置也存在一些局限性,比如设
备成本较高、安装和维护需要专业技术人员等。

此外,在实际应用中,还需要考虑装置的占地面积、通信控制系统、并网运行等方面
的问题。

总的来说,高压静止同步无功补偿装置在电力系统中起着重要
的作用,能够有效地改善电网的功率因数和稳定性,提高电网的运
行效率和可靠性。

随着电力电子技术的不断发展,这种装置将会在电力系统中得到更广泛的应用。

静止无功补偿发生器SVG STATCOM介绍

静止无功补偿发生器SVG STATCOM介绍

静止无功补偿发生器SVG/STATCOM介绍静止无功发生器,英文描述为:Static Var Generator,简称为SVG。

又称高压动态无功补偿发生装置,或静止同步补偿器。

是指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。

SVG是目前无功功率控制领域内的最佳方案。

相对于传统的调相机、电容器电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式,SVG有着无可比拟的优势。

静止无功补偿技术经历了3代:第1代为机械式投切的无源补偿装置,属于慢速无功补偿装置,在电力系统中应用较早,目前仍在应用;第2代为晶闸管投切的静止无功补偿器(SVC),属无源、快速动态无功补偿装置,出现于20世纪70年代,国外应用普遍,我国目前有一定应用,主要用于配电系统中,输电网中应用很少;第3代为基于电压源换流器的静止同步补偿器(Static Synchronous Compensator,STATCOM),亦称ASVG,属快速的动态无功补偿装置,国外从20世纪80年代开始研究,90年代末得到较广泛的应用。

随着大功率全控型电力电子器件GTO、IGBT及IGCT的出现,特别是相控技术、脉宽调制技术(PWM)、四象限变流技术的提出使得电力电子逆变技术得到快速发展,以此为基础的无功补偿技术也得以迅速发展。

静止同步补偿器,作为FACTS家族最重要的成员,在美国、德国、日本、中国相继得到成功应用。

电压型的STATCOM直流侧采用直流电容为储能元件,通过逆变器中电力半导体开关的通断将直流侧电压转换成交流侧与电网同频率的输出电压。

当只考虑基波频率时,STATCOM可以看成一个与电网同频率的交流电压源通过电抗器联到电网上。

一.工作原理STATCOM-的基本原理是利用可关断大功率电力电子器件(如IGBT)组成自换相桥式电路,经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,就可以使该电路吸收或者发出满足要求的无功电流,实现动态无功补偿的目的。

无功补偿装置SVG概述与运行规定

无功补偿装置SVG概述与运行规定
启动柜的断路器是否在分位,储能指示是否亮起。 • 4)检查功率柜风机运转是否正常。 • 5)从监控柜后台查看各状态信号、测量信号显示是否正常,且无异常报警信号。 • 6)SVG室检查完毕,还须检查SVG隔离开关是否在工作位置。 • 7)检查母线段35kV开关柜,确认接地刀拉开,手车断路器已经在工作位置待命。
SVG设备的停止
在正常运行中,手动进入控制操作界面相应装置操作 功能区,操作“停机”命令,装置设备自动停止。
代表。
电力工程技术协会,商务合作,技术咨询+V:dianli936
装置构成
集装箱式 SVG 产 品由集装箱及外部 启动回路、连接电 抗器构成,其中集 装箱内安置功率阀 组、控制柜,启动 回路、电抗器依工 程项目现场实际情 况布置安装。
电力工程技术协会,商务合作,技术咨询+V:dianli936
启动回路
• 启动回路由启动开关、充电电阻、隔离刀闸和接地刀闸等几个部 分组成。
• GSC-35 系列链式高压静止无功发生器的启动方式设计为自励启 动。在主开关合闸后,系统电压通过充电电阻对功率单元的直流 电容进行充电。启动柜是限制 GSC-35 初始电流,充电完成后, 合上充电柜接触器,将充电电阻旁路。
• 在装置进行检修时,隔离刀闸和接地刀闸提供了安全保证。隔离 刀闸可将装置与系统断开,提供明显的断开点,接地刀闸保证装 置输入侧处于接地状态。
短路充电电阻,启动开关闭合后延时
自动转入待机状态。注意,功率单元完全放电需要时间,
10s 自动转入并网运行状态。
电力工程技术协会,停商务机合后作,要技术等咨待询+V1:5dia分nli9钟36 后再对功率柜进行操作。
运行规定
1 运行总则
2 技术参数及操作规程

科陆高压大功率静止无功发生器SVG产品介绍TJL.

科陆高压大功率静止无功发生器SVG产品介绍TJL.

★ 内置PLC,可以和用户现场灵活接口,满足用户特
殊需求
谢谢!
科陆高压SVG 技术优势
C. 连接电抗器匹配性强
★ 用于连接SVG与电网,实现能量的缓冲。 ★ 减少SVG输出电流中的开关纹波,降低共模干扰。
科陆高压SVG 技术优势
D. 控制柜抗能力强
★ 柜式结构,用于对SVG及其辅助设备的实时控制。 ★ 实现SVG与上位机及控制中心的通讯。
科陆高压SVG 技术优势
svg的优势svg应用领域svg应用领域远距离电力传输电弧炉轧机电力机车供电svg应用领域远距离电力传输缓冲功率振荡电磁炉svg应用领域产生高次谐波其中普遍存在如24次偶次谐波与357次等奇次谐波共存的状况使电压畸变更趋复杂化功率因数低轧机svg应用领域引起电网电压降及电压波动严重时使电气设备不能正常工作降低了生产效率
流等电能质量问题进行综合补偿。
SVG 的优势
★ 谐波含量极低
科陆SVG采用了PWM技术、多重化移相技术,不仅 自身产生的谐波含量极低,还能够对负载的谐波和无 功进行补偿,实现有源滤波的功能,真正做到多功能 化。
SVG 的优势
★ 占地面积小
由于无需高压大容量的电容器和电抗器做储能 元件,SVG的占地面积通常只有相同容量SVC的50%。
入线开关柜 接 入 系 统
QF
软启动柜
KM1 R
连接电感感柜
电流监控柜
H桥连接柜
L PT CT KM2 H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge H bridge

静止无功发生器在高压电力系统中的应用

静止无功发生器在高压电力系统中的应用

静止无功发生器在高压电力系统中的应用
粟时平;李圣怡
【期刊名称】《高电压技术》
【年(卷),期】2001(27)2
【摘要】静止无功发生器是柔性交流输电系统中重要的电力电子装置 ,它集中了电力电子和微电子技术的优点 ,是高压电力系统稳定电压和提高功率因数的理想装置 ,具有良好的应用前景。

介绍了静止无功发生器工作原理和控制方法 ,探讨了它在高压电力系统中应用的相关问题 ,包括消除静止无功发生器自身谐波的多重化技术及曲折变压器联接方式。

【总页数】3页(P52-54)
【关键词】高压电力系统;静止无功发生器;并联电容器;无功功率补偿
【作者】粟时平;李圣怡
【作者单位】国防科技大学机电工程与自动化学院;长沙电力学院电力工程系
【正文语种】中文
【中图分类】TM714.3
【相关文献】
1.高压静止无功发生器在矿井供电系统中的应用 [J], 曲志新
2.静止无功发生器在电力系统中的应用 [J], 刘国营;李德存;翟保豫;朱建华
3.高压静止无功发生器(SVG)在采矿行业提升系统领域的典型应用 [J], 梁松;任湘君
4.大容量静止无功发生器在高压直流输电系统中的应用 [J], 钱永亮;唐明淑;段永生;季兴福;朱洪明;刘懿;杨红应
5.大容量静止无功发生器在高压直流输电中的应用 [J], 钱永亮;唐明淑
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高压静止无功发生器
1、应用场合及解决的问题
★变电站
大量非线性负荷用户产生的谐波注入电网,使公用电网的电压波形发生畸变,电能质降,对电网和广大客户的电气设备造成了直接和潜在的危害,同时也对电网的安全、稳定运行带来威胁。

☆解决的问题:
应用于变电站时,通过对变压器低压侧母线的无功功率控制而达到抑制高压侧母线电压偏差、电压闪变及波动以及谐波治理的目的,使高压侧母线的电压及电能质量始终稳定在国标所要求的范围内。

★大用电客户
石油化工、钢铁冶金、大型电焊机、大型木材加工、重型粉碎机、矿井提升机、港口大型起重机等等大工业用户往往有自己的电网系统,供电部门对这些企业的功率因数和电能质量等有严格的指标约束。

☆解决的问题:
对大用电客户进行综合的无功、谐波补偿,使其达到电力部门的要求,避免了巨额罚款,同时取得节能降耗的巨大效益。

★风电场
风电机组的输出功率波动会导致并网功率因数不合格、电压波动和闪变等问题,而系统电压的波动又会影响风机的正常运行。

☆解决的问题:
补偿风电接入系统的功率因数,抑制电压波动和闪变。

★光伏并网发电系统
由于光伏发电系统受光照、温度等诸多因数的影响,存在无功、谐波、电压偏差等问题。

☆解决的问题:
补偿无功和谐波,提高接入系统的功率因数,抑制电压波动和闪变。

★电弧炉
电弧炉对电网产生的不良影响主要是:
(1)导致电网严重三相不平衡,产生负序电流。

(2)产生高次谐波,其中普遍存在如2、4次偶次谐波与3、5、7次等奇次。

(3)谐波共存的状况,使电压畸变更趋复杂化。

(4)存在严重能够的电压闪变,功率因数低。

☆解决的问题:
向电弧炉等负载快速提供无功电流并稳定电网电压,增加有功功率输出,提高生产效率、最大限度降低闪变的影响、消除电弧炉造成的三相不平衡、滤除有害的高次谐波、提高系统功率因数。

★电力机车供电网
电力机车运输方式在保护环境的同时也对电网造成了严重“污染”,因电力机车为单相供电,这种单相负荷就造成了供电网的严重三相不平衡及较低的功率因数,并产生负序电流。

☆解决的问题:
通过分相快速补偿功能来平衡三相电网,补偿负序电流,并提高功率因数。

★提升机等其他重工业负载
提升机等重工业负载在工作中会对电网产生如下影响:
(1)引起电网电压降及电压波动。

(2)消耗大量无功功率,功率因数低。

(3)传动装置会产生有害高次谐波。

☆解决的问题:
补偿无功和谐波,提高接入系统的功率因数,抑制电压波动和闪变。

2、工作原理
奥特迅高压级联SVG是将自换相的桥式电路通过电抗器直接并联在电网上,适当的调节桥式电路交流侧输出电压的相位和幅值控制其交流侧电流,使该电路吸收或发出满足要求的无功电流和谐波电流,从而实现动态无功补偿、谐波消除以及稳定交流母线电压的目的。

3、功能特点
◆补偿性能优越
奥特迅高压SVG采用目前较为高端的DSP和FPGA等处理芯片,可精确地检测、补偿系统的无功及谐波电流、负序电流,稳定交流母线电压,并可在电网不平衡度60% 内时安全稳定运行。

◆模块旁路自动
旁路方式:晶闸管旁路、IGBT旁路功率单元根据故障类型选择晶闸管旁路或IGBT旁路,自动从主电路中切除,从而在不停机情况下自动完成旁路。

◆研发条件先进
利用RTDS对各种电网工况(低电压穿越、电网不平衡)、各种负载(不平衡负载)进行模拟,装置控制算法的适应性得到完整测试。

控制柜通过RTDS的完整测试。

◆结构设计领先
结构设计处于国内领先水平,体积小,占地面积小、成本低
◆可扩展性较强
采用PLC作为通信交互点,可外扩多个通信模块,实现多台并机工作时的统一控制,也可外加多个远控终端对设备进行同时监控。

◆设计和测试细节化
元器件采购、电路板设计、软件设计、结构设计、热设计、底层调试、出场测试等每一个细节都精益求精,确保了奥特迅高压SVG过硬的质量。

◆代码远程维护方便
采用GPRS通信方式,可以在公司完成对几乎所有现场设备代码的远程烧写,
易于产品代码的维护和升级。

◆解决方案完美
奥特迅利用强大的技术力量,可以根据用户的需求,提供完美的全套电能质量解决方案。

4、技术参数
输入电压
电网电压三相,50Hz±5%,6kV/10kV/20kV/35kV
单相,27.5kV
电网电压不对称度<60%
性能
额定容量2Mvar/3Mvar/4Mvar/5Mvar/6Mvar…(用户可定
制)
输出无功范围可在功率范围内连续变化输出感性或容性无功
功率
功率因数>0.98(补偿容量范围内)
输出谐波电压含量<5%
输出谐波电流含量额定功率下<2%
过载能力短时过负荷能力不低于1.2倍(1分钟)
1.1倍额定容量连续运行
具有满功率自动限流输出功能
运行效率≥99%
系统响应≤5ms
可靠性及寿命设计寿命20年
平均失效间隔MTBF>75000小时
平均恢复时间MTTR<5分钟
与其他设备配合使用可多台SVG并机使用,也可与无源电容补偿组
(如传统电容柜、LC滤波柜)配合工作
环境
安装场所室内,无爆炸性或腐蚀性气体
环境温度0~40℃
环境湿度<90%,无凝露
海拔高度1000米以下(1000米以上需定制)
存储/运输温度-40℃~70℃
电磁兼容性指标符合GB/T7251-2005(GB/T7261-2000)包括
衰减震荡波脉冲群干扰、静电放电干扰、辐射电
磁场干扰、快速瞬变干扰、浪涌(冲击)干扰度、
电压中断抗扰度、电磁发射试验等。

安全指标IP20级或根据用户需求定制。
