齿轮箱加油操作标准
齿轮箱操作手册.
用以驱动风力发电机的PPSC1290-MY型齿轮箱操作手册Jahnel-Kestermann Getriebewerke 有限公司Hunscheidtstrasse 街116号44789 Bochum市（德国)操作手册内容目录技术数据----------------------------------------------------安全------------------------------------------------------------100-0003-01 综述------------------------------------------------------------100-0003-02 运输------------------------------------------------------------100-0012-03 结构和功能---------------------------------------------------350-0019-04 装配-------------------------------------------------------------100-0006-05 准备工作-------------------------------------------------------100-0004-06 启动-------------------------------------------------------------100-0001-07 运行-------------------------------------------------------------100-0001-08 维护-------------------------------------------------------------100-0006-11 推荐的润滑剂-------------------------------------------------100-0006-11在运行之前请仔细阅读并遵守操作手册和安全措施1，采购订货数据客户名称客户编号合同编号2，订货数据齿轮箱型号-------------------------------------------------PPSC1290-MY 外形尺寸图纸编号-----------------------------------------零件图纸编号----------------------------------------------零件表编号------------------------------------------------- 40 267 691 00 订货编号3，齿轮箱数据3.1 齿轮箱使用范围齿轮箱应使用在满足规范中规定的载荷和条件的风力发电机中。
掌握齿轮箱换油技巧 让风机安全运行
掌握齿轮箱换油技巧让风机安全运行齿轮箱是风电机组最核心的部件之一。
为了确保风机高效稳定运行，必须保证齿轮箱的润滑性能。
因此，齿轮箱的润滑管理尤其是齿轮箱的换油工作成为风电运营商不可忽视的重要任务。
执行科学严谨的换油程序齿轮箱所使用的润滑油由许多种不同的基础油和添加剂组成。
典型的油液可能是矿物油或合成油，它们可能会彼此相容。
因此，在换油之前必须确定润滑油的相容性。
如果相容，则属于低风险换油，一般进行“排放”和“加注”即可，但若系统剩余旧油超过3%，埃克森美孚建议加入“冲洗”流程；如果不相容，则属于高风险换油，埃克森美孚建议先冲洗齿轮箱，从齿轮箱排出旧油，降低其对新油的污染，从而实现新油的卓越性能和长久寿命，确保风机的高效运行。
在循环冲洗油的同时，还需特别注意滤油器堵塞问题，以保证换油过程顺利进行。
风机齿轮箱的换油程序一般包括“排放”、“冲洗”和“加注”。
使用适当的换油程序才能确保润滑性能和设备本身的正常运作、优化齿轮润滑性能、延长换油周期和滤油器更换周期、提高齿轮箱的寿命和风机的生产力。
在充分的实践过程中，总结出以下程序：1. 确定新油与先前润滑油的相容性。
可咨询现场工程支持团队以获得协助。
2. 给齿轮箱系统排油，尽可能排净。
3. 低速点动油循环泵电机，直到各管路中所有油液都已泵出，并在第一次听到泵汽蚀声时停止操作。
4. 从油泵断开所有外部管路并对管路进行排放。
排放油冷却器中剩余的任何油液。
5. 清洁滤油器外壳的所有沉积物和碎屑。
更换所有可拆卸的滤油器（使用设备制造商推荐的滤油器）。
重新连接所有外部管路。
6. 打开齿轮箱检查盖并找到先前加注的润滑油的残留物。
如有条件，拍摄照片以记录状态。
7. 如果在步骤1中润滑油被视为相容，并且步骤6中观察到的清洁度可以接受，则请直接跳到步骤13。
8. 给齿轮箱加注油循环所需最低液位的冲洗油（最终加注新油）。
比例通常为加满油的60%。
请咨询设备制造商建立油循环所需的最小容量。
齿轮油加注机操作规程
齿轮油加注机操作规程
1。
旋转机柜左侧电源开关，接通电源.
2. 观察机柜操作面板指示灯,三色灯是否点亮、触摸屏初始化后待机有无异常。
3. 观察温控器设定温度，实际温度是否符合要求,如不符合要求重新设定。
4。
将补油插桶吸油管插入新油桶，随时准备为系统补油.
5. 将工作方式选择置于“自动"档位。
6. 根据当前加注变速箱型号选择相应加注量，待机状态下三色灯黄灯亮。
7。
将加注枪从枪架上拿下，将枪口插入相应加注油口，一把枪对应一个加注口。
8. 确定加注头盒加注口连接完毕，按下加注按钮，开始设定加注量加注，加注时三色灯绿灯量。
9. 观察触摸屏上加注监控画面，加注量当前值是否达到设定值。
10。
加注完毕蜂鸣器声音提示，同时三色灯绿灯灭，一台加注完成,进入下一个工作循环。
11. 一台车加注完毕应把加注枪放入指定枪架插孔,枪架上装有防误加注开关。
指示灯亮时说明枪以放到位.
12。
在加注过程中如储液箱中液位低于低液位，则系统自动执行补油程序，至高液位时自动停止。
如在补液时空桶,则补液停止，并声音提示更换油桶.
13。
桶空后不能及时换桶,当液位降至极限低液位时系统将停止当前加注，并声光报警，蜂鸣并红灯亮。
14. 在任何情况下出现报警，均可按下触摸屏上“报警画面”按钮，查看报警原因并及时处理。
15。
手动操作只能在维护保养调试时使用.
16。
紧急情况下按下“急停"按钮,系统断电，然后关闭气源总阀门.
17．长期不用时关闭总电源。

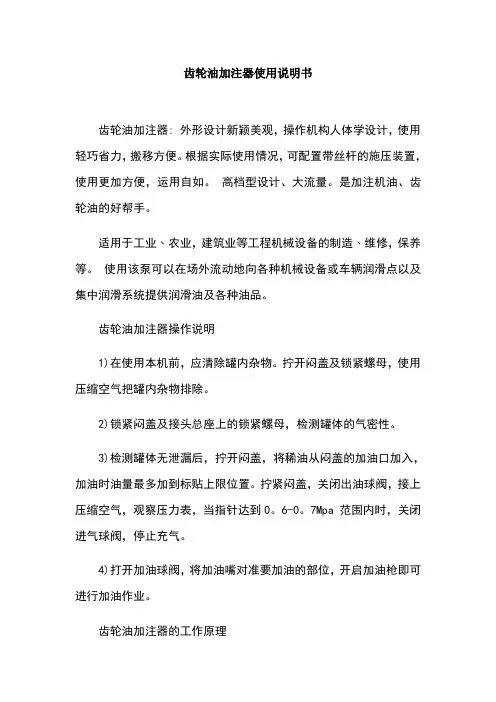

齿轮油加注器使用说明书
齿轮油加注器使用说明书齿轮油加注器: 外形设计新颖美观，操作机构人体学设计，使用轻巧省力，搬移方便。
根据实际使用情况，可配置带丝杆的施压装置，使用更加方便，运用自如。
高档型设计、大流量。
是加注机油、齿轮油的好帮手。
适用于工业﹑农业，建筑业等工程机械设备的制造﹑维修，保养等。
使用该泵可以在场外流动地向各种机械设备或车辆润滑点以及集中润滑系统提供润滑油及各种油品。
齿轮油加注器操作说明1)在使用本机前，应清除罐内杂物。
拧开闷盖及锁紧螺母，使用压缩空气把罐内杂物排除。
2)锁紧闷盖及接头总座上的锁紧螺母，检测罐体的气密性。
3)检测罐体无泄漏后，拧开闷盖，将稀油从闷盖的加油口加入，加油时油量最多加到标贴上限位置。
拧紧闷盖，关闭出油球阀，接上压缩空气，观察压力表，当指针达到0。
6-0。
7Mpa 范围内时，关闭进气球阀，停止充气。
4)打开加油球阀，将加油嘴对准要加油的部位，开启加油枪即可进行加油作业。
齿轮油加注器的工作原理齿轮油加注器完全气动控制，调节方便、定量准确。
齿轮油加注器的用户可以很方便地调节100毫升到2000毫升的加注量。
也可以根据用户的要求定制2000毫升以上加注量。
该齿轮油加注器可以直接从200L的油桶中将齿轮油抽出。
齿轮油加注器适用于空压机厂给空压机定量加油，也适用于汽车车桥制造厂，车桥厂，车桥桥箱定量加油，减速机制造厂给减速机定量加油。
齿轮油加注器还适用于润滑油厂分装润滑油。
齿轮油加注器是利用压缩空气作为动力，推动柱塞泵往复运动，进行润滑油输送和加注的。
和传统手工加油方法相比，极大地提高了工作效率，降低了人工成本。
使用时将大桶油料放置在移动重型小推车上，通过软管盘与计量显示加油枪连接，也可和预设定量枪连接输出定量油料，其计量准确，操作简便，也可用于他类似流体如齿轮油，防冻液，皂液等流体的移动加注。
技术参数：罐体容量：20L，压力比：45:1，输出量：30cc，油管长度：2米，气源压力： 4-8Kg/cm2，黄油输出压力：180-360Kg/cm2，输出油量：800克/分钟。
减速机齿轮油加油标准
减速机齿轮油的加油标准应该遵循以下几点：
1. 油的种类：应该使用专门为减速机设计的齿轮油，而不是其他类型的润滑油。
2. 油的规格：应该根据减速机的规格和要求来选择适当的齿轮油规格。
3. 加油量：加油量应该根据减速机的规格和要求来确定，一般来说，加油量应该在减速机箱体的油标尺范围内。
4. 加油频率：加油频率应该根据减速机的使用情况来确定，一般来说，加油频率应该在每半年或每年进行一次。
5. 加油方法：加油时应该使用适当的工具，如油枪或漏斗，避免油溅出或浪费。
6. 检查油位：加油后应该检查油位，确保油位在油标尺范围内。
7. 油的质量：应该定期检查油的质量，确保油的清洁和稳定性。
总之，在加油减速机齿轮油时，应该根据减速机的规格和要求，选择适当的齿轮油规格，并按照规定的加油量和加油频率进行加油。
同时，应该定期检查油的质量和油位，确保减速机的正常运行。
【精品】风电主齿轮箱使用说明书(南高齿)DOC
风电主齿轮箱使用说明书(南高齿)D O C风电主齿轮箱使用说明书Edtion：2008南京高速齿轮制造有限公司目录1 前言 (5)2 开箱 (6)3技术参数 (7)3.1 铭牌 (7)3.2 应用领域 (8)4 安全事项 (9)4.1正常使用 (9)4.2客户义务 (9)4.3环境保护 (10)4.4特殊危险 (11)5 运输和储藏 (12)5.1运输 (12)5.2 储藏 (13)6齿轮箱的安装 (15)6.1 拆箱 (15)6.2 排油、去除防腐剂 (15)6.3 收缩盘的安装 (15)6.4高速轴连轴器的安装 (16)6.5 加油 (16)6.6 连接电路 (16)6.7 机舱试车前的检查 (17)6.8 机舱试车 (17)6.9 齿轮箱随机舱的运输 (18)7齿轮箱拆卸 (19)7.1拆除主轴 (19)7.2拆除高速轴连轴器 (19)7.3防腐防锈处理 (20)8启动与停机 (20)8.1.1检查油 (20)8.1.2启动 (20)8.1.3润滑系统 (21)8.1.4启动时监测项目 (21)8.2齿轮箱的停机 (21)9监控要求 (22)9.1 电机泵的控制 (23)9.2 风扇或水冷的控制 (24)9.3运行温度 (25)9.4 油位检查 (27)9.5 取油样 (27)9.6油压 (28)9.7 齿轮箱内部检查 (28)10维护和修复 (29)11润滑系统 (33)11.1润滑油 (33)11.2 换油 (34)11.3更换滤芯 (34)11.4安装滤芯 (35)E12技术说明书(具体数值见附件) (36)说明:该使用手册适用于3000KW以下风力发电机用主齿轮箱，齿轮箱具体技术参数另见附件。
1 前言用户在安装使用前请详细阅读本说明书。
齿轮箱在出厂前已做过空负荷试车，并按合同要求进行了负荷试车。
出厂时已将齿轮箱中的油排空，并按合同的规定进行包装。
除合同另有规定外（如用户要求协助安装），出厂后对齿轮箱所进行的所有活动均已超出我厂所能控制的范围。
润滑油添加操作规范
润滑油添加操作规范
一、概述
为了进一步提高加油效率，严格控制油品加注量，避免加油过程中的油品污染，减少加注过程中的油品泄漏，特编制本规范。
二、适用范围
本规范适用于全系列机组。
三、操作说明
1.齿轮油加注
1.1将齿轮油、注油小车吊至加注工位。
注意：根据齿轮油牌号
选用对应注油小车。
1.2打开齿轮箱注油孔盖（注意：孔盖打开后避免异物落入），将
注油小车出油管伸入注油孔，并确保吸油管插至油桶桶底。
1.3启动注油小车（依据注油小车使用规范）开始注油。
1.4不断观察齿轮箱油表，加至油表标定位置停止加注，启动齿
轮箱油泵运行一段时间并静置十分钟，观察齿轮箱油表，若
低于标定位置需补油至标定位置。
1.5安装齿轮箱注油孔盖，并将油桶及注油小车放至规定位置。
2.液压油加注
2.1使用手动泵将液压油抽至油壶内。
2.2将油壶称重，并将质量（Kg）换算为体积（L）。
2.3打开注油孔加注液压油。
2.4安装注油孔盖，并将油壶放至指定位置。
杭州400齿轮箱说明书
杭州400齿轮箱说明书一、重要注意事项加油量:将发动机控制在怠速(约1000r/min)工况，变速器应处于规定工作温度时检查油面高度:当油温为40℃时，油位应在油尺中间刻度线和下刻度线之间;当油温为80℃时，油位应在油尺中间刻度线和上刻度线之间。
变速器的油标尺为旋入式，顺时针为拧紧方向，逆时针为旋松方向，切忌直接拉拨。
注意:由于安装状态的影响，当发动机停止转动时，变速箱内的实际油面可能会升高，升高多少与变速器的安装状态有关。
应严格按维护要求执行，注意定期更换工作油，并清洗或更换滤清器。
请选用合格清洁的规定油品!首次换油时间为100工作小时后，以后每隔1000工作小时必须换一次油，且至少每年换油一次。
更换油时，须同时更换精滤清器。
车辆在启动发动机前，应将变速器置于空挡位置，车辆起步前须松开停车制动器。
车辆在滑行时，决不能将换挡杆置于空挡位置。
应在降低发动机转速后才可进行升降挡操纵，车辆行驶时应避免跳挡操纵。
反向操纵时应降低发动机转速，最好只在1挡工况下进行反向操纵。
当发动机停车熄火时，挂挡不起制动作用。
在车辆下坡滑行时，为保证变速器润滑和冷却，发动机的转速不得低于1200r/min。
为保证安全，司机在离开车辆前应用制动块锲于车轮下，做为附加制动。
变速器的正常工作油温应在80℃~100℃内，瞬时允许达到120℃。
变速器工作时应同时注意工作油压的变化。
当车辆需烧电焊时，必须将电气元件与车辆电气系统彻底地断开!当变速器出现故障或有异常现象时，应立即停止使用，并请专业人员检修。
请用户严格按本说明书的相关要求对变速器进行操作及维护。
未按本说明书及本公司或行业相关使用操作规程要求而造成变速器工作异常或损坏的，本公司将不负相关赔偿责任!二、安装与连接1、最好采用3点式或4点式弹性支承安装,防止车辆底盘上的应力直接传至变速器箱体。
2、如果采用与发动机直接连接的形式，应按照安装图中有关规定，保证发动机曲轴与变矩器定位凸台端面处的轴向间隙。
齿轮油加注设备操作规程
齿轮油加注设备操作规程1. 引言齿轮油加注设备是用于齿轮箱等机械设备对齿轮油进行加注、更换的设备。
为了确保齿轮油的安全、高效使用，特制定本操作规程。
2. 设备介绍齿轮油加注设备由加注口、密封装置、过滤装置、计量器、出油管和泵等组成。
其中加注口和出油管的结构根据不同齿轮箱加注口的尺寸与形状进行设计。
3. 操作流程1.进行加注前应检查设备的机械元件是否正常运转，仔细检查加注口、密封装置、过滤装置、计量器、出油管和泵等设备的是否正常并经过充分的洗涤。
发现任何异常应及时处理。
2.在加注前提前准备好齿轮油和灌油器，并将测量清洁。
3.将设备中的旧油用排油管排出，并使用无纺布擦拭设备内部和出油口，确保设备干净。
4.使用清洁的油漏盘准备好接收旧油。
5.将齿轮油倒入灌油器中，通过与设备连接的管道缓慢注入设备内部，直到计量器显示油量足够。
6.在加注过程中，确保设备处于加注状态，同时要注意任何可能导致泄漏的风险。
加注完成后，应使用无纺布擦拭设备的管路、加注口和密封元件，以确保设备的清洁和密封。
7.拆卸灌油器和管道并使用清洁的布擦拭，加注完成后将旧油倒入油桶中。
8.最后，检查设备及其附件是否完好无损，并将使用状态记录在操作记录本中。
4. 注意事项1.使用前应检查加注口，确保与设备的接口和密封装置完好，并使用橡胶手套以避免油的触碰。
2.加注时，应确保冷却液和齿轮油已排空，以免加注产品时发生混合现象。
3.加注完成后，应将新油和旧油分开储存，不得混合使用。
4.对设备进行洗涤后，应在擦拭干净后立即使用，不得暴露于风雨中。
5.加注前，对设备进行详细检查，如发现异常现象应及时通知维护人员，并停止加注工作。
5. 总结本文介绍了齿轮油加注设备的操作规程，包括设备的组成和使用方法。
在实际操作中，应按照操作规程进行操作并严格遵守注意事项，以确保设备的安全、高效使用。
在长期使用中，应定期进行设备维护和保养，确保机械元件的正常运转和设备的安全可靠性。
H系列直角齿轮箱使用说明书--上
目录1.性能参数---------------------------------------------------------------------22.主要结构---------------------------------------------------------------------23.齿轮箱的选用---------------------------------------------------------------34.齿轮箱的安装---------------------------------------------------------------44.1安装前的工作--------------------------------------------------------44.2齿轮箱与工作机的联接--------------------------------------------44.3齿轮箱与原动机的联接--------------------------------------------44.4附件安装--------------------------------------------------------------54.5加入清洁合格的齿轮油--------------------------------------------55.齿轮箱的使用---------------------------------------------------------------56.齿轮箱的维护---------------------------------------------------------------67.关于非标准型齿轮箱的补充说明---------------------------------------7附表表1 单一向下的轴向推力表2 速比表表3 传动部分联接尺寸表4 外形尺寸附图图1 旋转方向图2 外形尺寸齿轮箱装配图(随机提供)H系列直角齿轮箱使用说明书H系列直角齿轮箱卧轴直接与内燃机、卧式电动机、气轮机等原动机联接，减(或增)速后动力由立轴输出。
减速机加油标准
减速机加油标准
文件编号：设备【2011】02 号受控状态： N
减速机、空气压缩机润滑守则
1、新减速机（齿轮减速机）第一次加油生产运转半月后，将箱体内油液放净，加注新油至油窗中线。
无油窗水平放置的齿轮减速机加油时，将减速机上端观察盖拆下用探油尺垂直插入箱底（探尺垂直箱底），油位高度为55mm-65mm；严禁新、旧油混合使用。
2、周检、月检倾斜放置的齿轮减速机（例如一车间造粒工序）将减速机上端观察盖拆下用探油尺垂直插到箱底（探尺垂直箱底），1号盘减速机油位高度为285mm-300mm，2号盘减速机油位高度为215mm-225mm，3号盘减速机油位高度为195mm-205mm（即油位超过最下部滚珠）。
3、周检、月检摆线减速机时，观察油窗使油位位于油窗中线位置。
4、周检、月检空气压缩机时，观察油窗使油位位于油窗中线位置。
5、齿轮减速机、摆线减速机每六个月更换新机油，夏季换夏季油，冬季换冬季油，换油时将旧油放干净，严禁新旧油混合使用。
6、空气压缩机每三个月更换新空压机油，夏季换夏季油，冬季换冬季油，换油时将旧油放干净，严禁新旧油混合使用。
注意事项：注油前清洁上端盖杂质，加油过程中严禁有异物进入减速箱内（例如造粒品，粉尘）磨损减速机齿轮，降低减速机寿命，注油完毕后清洁上端盖杂质并及时盖上盖，上端盖与减速箱结合处用密封胶填满防止油液外漏，上端盖下应有密封垫且与减速箱结合严密。
制定日期： 2010年 8 月13日生效日期： 2011年 8 月 13 日
制订部门：生产部/设备科主送部门：
编制人：审核人：批准人：。
齿轮油加注机操作规程
齿轮油加注机操作规程齿轮油加注机（以下简称加注机）是用来给齿轮传动装置添加润滑油的设备，为确保加注机的安全和正常运行，以下是齿轮油加注机操作规程：一、操作前准备：1. 操作人员需熟悉加注机的结构、性能和操作方法，并掌握相关安全知识。
2. 各种操作设备、工器具应放置整齐、固定牢固。
3. 确保加注机有足够的润滑油，检查润滑油的品质和贮存情况。
二、安全措施：1. 操作人员必须穿戴好防护用品，如安全帽、防护眼镜、耳塞等。
2. 操作人员禁止穿着松散的衣物，避免被运转设备绞入。
3. 禁止操作人员在加注机旁吸烟或使用明火。
4. 使用加注机时，应确保插头正常接地、电源与设备匹配。
三、操作步骤：1. 启动加注机前，检查电源线、油管等连接是否牢固，无漏油现象。
2. 打开加注机的油箱盖，并检查油箱内的润滑油量，确保在油位线之上。
3. 将加注机的润滑油出口连接至齿轮传动装置的油管接口。
4. 开始加注前，将加注机的开关调至最低档位，打开电源，确保加注机正常运行。
5. 确保加注机工作台面的空间足够以容纳齿轮传动装置和润滑油。
6. 将齿轮传动装置清洁并置于加注机工作台面上，确保其稳定无误。
7. 将加注机的开关调至合适档位，控制润滑油的加注速度。
8. 开始加注润滑油时，应均匀地倾倒润滑油以防止气泡进入装置内。
9. 加注完成后，关闭加注机的电源，停止运转，并断开油管。
10. 清理加注机的工作台面和附属设备，确保清洁卫生。
四、操作注意事项：1. 加注润滑油时，应根据设备的需求，选择适当的润滑油种类和品质。
2. 润滑油加注量过多或过少都会影响设备的运行效果和使用寿命，操作人员应根据设备要求调整加注量。
3. 在加注润滑油的过程中，需注意操作人员的安全，避免操作不当导致的事故发生。
4. 操作过程中发现润滑油有异常情况（如异味、变质等），应立即停止加注，并联系相关负责人进行处理。
5. 加注机停止使用时，应及时关闭电源，并进行日常检修和保养。
南高齿风电主齿轮箱使用说明书
风电主齿轮箱使用说明书Edtion：2012南京高速齿轮制造有限公司目录1 前言 (5)2 开箱 (6)3技术参数 (7)3.1 铭牌 (7)3.2 应用领域 (8)4 安全事项 (9)4.1正常使用 (9)4.2客户义务 (9)4.3环境保护 (10)4.4特殊危险 (11)5 运输和储藏 (12)5.1运输 (12)5.2 储藏 (13)6齿轮箱的安装 (15)6.1 拆箱 (15)6.2 排油、去除防腐剂 (15)6.3 收缩盘的安装 (15)6.4高速轴连轴器的安装 (16)6.5 加油 (17)6.6 连接电路 (17)6.7 机舱试车前的检查 (18)6.9 齿轮箱随机舱的运输 (18)7齿轮箱拆卸 (20)7.1拆除主轴 (20)7.2拆除高速轴连轴器 (20)7.3防腐防锈处理 (20)8启动与停机 (21)8.1.1 检查油 (21)8.1.2启动 (21)8.1.3润滑系统 (21)8.1.4启动时监测项目 (22)8.2齿轮箱的停机 (22)9监控要求 (23)9.1 电机泵的控制 (24)9.2 风扇或水冷的控制 (25)9.3运行温度 (26)9.4 油位检查 (27)9.5 取油样 (28)9.6油压 (28)9.7 齿轮箱内部检查 (29)10维护和修复 (30)11润滑系统 (34)11.2 换油 (35)11.3更换滤芯 (35)11.4安装滤芯 (36)12 重要事项 (36)说明:该使用手册适用于3500KW以下风力发电机用主齿轮箱，齿轮箱具体技术参数另见附件。
用户在安装使用前请详细阅读本说明书。
齿轮箱在出厂前已做过空负荷试车，并按合同要求进行了负荷试车。
出厂时已将齿轮箱中的油排空，并按合同的规定进行包装。
除合同另有规定外（如用户要求协助安装），出厂后对齿轮箱所进行的所有活动均已超出我厂所能控制的范围。
故本说明书特别提醒并明确以下属于用户的责任。
● 运输● 存放和防腐蚀● 安装● 超期存放● 拆卸● 启动前的检验● 操作与维护开箱时应核对产品的型号、规格是否正确；零部件及附件是否齐全；技术文件是否齐全；检查运输及存放过程中有无损伤、锈蚀。
齿轮油加注设备操作规程
齿轮油加注设备操作规程
1. 设备准备
1.1 检查设备是否正常
在进行齿轮油加注前，需要对加注设备进行检查，确保设备工作正常，以免造成意外。
1.2 准备加注器
加注器是齿轮油加注的关键设备，需要检查加注器的密封性能和容量是否能够满足加注需求。
1.3 准备齿轮油
准备好需要加注的齿轮油，并将其放在安全可靠的位置，避免齿轮油泄漏和污染环境。
2. 操作步骤
2.1 确认齿轮油加注位置
在进行齿轮油加注操作前，需要先确认需要加注的齿轮油的位置。
2.2 将加注器接入齿轮油加注口
将加注器的油口与需要加注的齿轮油加注口连接，确保加注器与加注口的连接牢固。
2.3 开启加注器
将加注器的开关打开，并将加注器慢慢倾斜，让齿轮油缓慢地流入加注口。
2.4 监测齿轮油加注情况
在加注过程中需要不断观察齿轮油的加注情况，确保齿轮油加注量不会超过设备允许的最大容量。
2.5 关闭加注器
齿轮油加注完毕后，需要将加注器的开关关闭，并将加注器取下。
2.6 清洗加注器和加注口
在完成齿轮油加注后，需要将加注器和加注口进行清洗，确保设备的卫生和安全。
3. 注意事项
3.1 防止齿轮油泄漏
在进行齿轮油加注时需要注意防止齿轮油泄漏，以免环境污染和使用不便。
3.2 注意安全
在进行齿轮油加注时需要注意安全，加注器和加注口的连接需要牢固，以免齿轮油泼溅伤人。
3.3 遵循规定
根据设备使用说明书和操作规程，遵守齿轮油加注的规定和标准。
齿轮箱加油操作标准
步骤图片1
2
3
4
5
6齿轮箱加油操作标准
加注油量以刚超过观察孔为最佳。
加油完毕后，用活动扳手顺时针旋转上紧注油口盖，并对注
油口四周的油污进行清理，杜绝火灾隐患。
加油前，设备必须完全停止，并悬挂有“禁止启动”标示牌。
等待齿轮箱传动部分完全静止后，把注油口周围打扫干净，
用活动扳手逆时针旋转打开注油口盖。
必须佩带口罩，防止
吸入热油蒸汽。
确认添加的油品为长城车辆齿轮箱油，型号85W/90 GL-5型。
并对漏斗以及油桶盖表面擦拭干净，保证表面没有明显异
物。
一人负责将漏斗口固定在注油口内，一人负责往漏斗中加油。
往漏斗加油过程中，注意不要加的太急，防止齿轮油溢出。
具体操作步骤。
润滑油添加操作规范
润滑油添加操作规范
润滑油添加操作规范
一、概述
为了进一步提高加油效率，严格控制油品加注量，避免加油过程中的油品污染，减少加注过程中的油品泄漏，特编制本规范。
二、适用范围
本规范适用于全系列机组。
三、操作说明
1. 齿轮油加注
1.1 将齿轮油、注油小车吊至加注工位。
注意：根据齿轮油牌号
选用对应注油小车。
1.2 打开齿轮箱注油孔盖（注意：孔盖打开后避免异物落入），将
注油小车出油管伸入注油孔，并确保吸油管插至油桶桶底。
1.3 启动注油小车（依据注油小车使用规范）开始注油。
1.4 不断观察齿轮箱油表，加至油表标定位置停止加注，启动齿
轮箱油泵运行一段时间并静置十分钟，观察齿轮箱油表，若低于标定位置需补油至标定位置。
1.5 安装齿轮箱注油孔盖，并将油桶及注油小车放至规定位置。
2. 液压油加注
2.1 使用手动泵将液压油抽至油壶内。
2.2 将油壶称重，并将质量（Kg）换算为体积（L）。
2.3 打开注油孔加注液压油。
2.4 安装注油孔盖，并将油壶放至指定位置。
风电主齿轮箱使用说明书南高齿DOC
风电主齿轮箱使用说明书Edtion：2008南京高速齿轮制造有限公司目录1 前言 (5)2 开箱 (6)3技术参数 (7)3.1 铭牌 (7)3.2 应用领域 (8)4 安全事项 (9)4.1正常使用 (9)4.2客户义务 (9)4.3环境保护 (10)4.4特殊危险 (11)5 运输和储藏 (12)5.1运输 (12)5.2 储藏 (13)6齿轮箱的安装 (15)6.1 拆箱 (15)6.2 排油、去除防腐剂 (15)6.3 收缩盘的安装 (15)6.4高速轴连轴器的安装 (16)6.5 加油 (16)6.6 连接电路 (16)6.7 机舱试车前的检查 (17)6.9 齿轮箱随机舱的运输 (17)7齿轮箱拆卸 (19)7.1拆除主轴 (19)7.2拆除高速轴连轴器 (19)7.3防腐防锈处理 (19)8启动与停机 (20)8.1.1 检查油 (20)8.1.2启动 (20)8.1.3润滑系统 (20)8.1.4启动时监测项目 (21)8.2齿轮箱的停机 (21)9监控要求 (22)9.1 电机泵的控制 (23)9.2 风扇或水冷的控制 (24)9.3运行温度 (25)9.4 油位检查 (27)9.5 取油样 (27)9.6油压 (28)9.7 齿轮箱内部检查 (28)10维护和修复 (29)11润滑系统 (33)11.2 换油 (33)11.3更换滤芯 (34)11.4安装滤芯 (35)E12技术说明书(具体数值见附件) (36)说明:该使用手册适用于3000KW以下风力发电机用主齿轮箱，齿轮箱具体技术参数另见附件。
用户在安装使用前请详细阅读本说明书。
齿轮箱在出厂前已做过空负荷试车，并按合同要求进行了负荷试车。
出厂时已将齿轮箱中的油排空，并按合同的规定进行包装。
除合同另有规定外（如用户要求协助安装），出厂后对齿轮箱所进行的所有活动均已超出我厂所能控制的范围。
故本说明书特别提醒并明确以下属于用户的责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步骤图片1
2
3
4
5
6齿轮箱加油操作标准
加注油量以刚超过观察孔为最佳。
加油完毕后，用活动扳手顺时针旋转上紧注油口盖，并对注
油口四周的油污进行清理，杜绝火灾隐患。
加油前，设备必须完全停止，并悬挂有“禁止启动”标示牌。
等待齿轮箱传动部分完全静止后，把注油口周围打扫干净，
用活动扳手逆时针旋转打开注油口盖。
必须佩带口罩，防止
吸入热油蒸汽。
确认添加的油品为长城车辆齿轮箱油，型号85W/90 GL-5型。
并对漏斗以及油桶盖表面擦拭干净，保证表面没有明显异
物。
一人负责将漏斗口固定在注油口内，一人负责往漏斗中加油。
往漏斗加油过程中，注意不要加的太急，防止齿轮油溢出。
具体操作步骤。
