工程结构抗震设计-桥梁结构抗震能力验算

合集下载

桥梁抗震设计理念及抗震验算

桥梁抗震设计理念及抗震验算

地震引起的破坏
Lateral Restraint 横向的约束
We learn from failures 我们从失败中学习!
上世纪60年代和70年代对地震的观察完全改变了地震设计的理念。
从如何去抵抗一个地震力 改变成 如何去适应地表的位移
如何去适应地表的位移 基本对策: 隔震 减震 延性
如何去适应地表的位移 基本对策: 隔震 使地震的波动尽量不传到结构上; 减震 消耗地震输入的能量,减低结构的反应; 延性 使结构可以承受地震的变形。
时间 2010.04.14 2010.03.04 2008.10.06 2008.05.12 1999.09.21 1996.02.03 1988.11.06 1985.08.23 1976.08.16 1976.07.28 1976.05.29 1975.02.04 1974.05.11 1973.02.06 1970.01.05 1966.03.08 1955.04.15 1955.04.14 1950.08.15
要预防地震产生的灾害, 首先就是要研究地震的特性!
地震
地震按其成因可分为构造地震、火山地震、陷落地震和诱发地震等。
构造地震是现代地壳运动所产生、分布最广、数量最多(>90% )、 危害最重的地震。它产生于板块边缘和板块内部的活动构造带。
岩石圈在地球内力作用下,应变能不断积累,一旦达到岩体强度极限 ,就会发生突然的剪切破裂(脆性破坏)或沿已有破裂面产生突然错动(粘滑 ),积蓄的应变能就会以弹性波的形式突然释放使地壳震动而发生地震。
上世纪60年代和70年代对地震的观察完全改变了地震设计的理念。
地震后结构物的损坏情况:
地震引起的破坏
Bearing Restraint 支座位移的约束

公路桥梁抗震设计要点及计算分析(详细)

公路桥梁抗震设计要点及计算分析(详细)

11 抗震分析
截面特性取值
◇E1地震作用下,常规桥梁的所有构件抗弯刚度均按毛截面计算. ◇E2地震作用下,延性构件的有效截面抗弯刚度应按下式计算,但其
他构件抗弯刚度仍按毛截面计算.
11 抗震分析
11.2 梁桥延性抗震设计
11 抗震分析
11 抗震分析
11.3 建模原则
单元质量可采用集中质量代 表;墩柱和梁体的单元划分应 反映结构的实际动力特性; 支座单元应反映支座的力学
47括号内的值
要点
通过抗震重要性系数调整设计地震动参数,不同 抗震分类桥梁对应的E1、E2地震作用的重现 期不同
两水平设防、两阶段设计
桥梁分类 A类
E1 不应发生损伤
B类
同上
C类
同上
D类
同上
E2 有限损伤
不倒塌或产生严重损伤,临时加 固后可满足应急交通
10 地震作用
10.3 地震动时程
➢做过地震安全性评价的桥址,设计地震动时程要根据专门的工程场地地 震安全性评价的结果确定.
➢未作地震安全性评价的桥址,可根据本细则设计加速度反应谱,合成与其 兼容的设计加速度时程;也可选用与设计地震震级、距离大体相近的实 际地震动加速度记录,通过时域方法调整,使其反应谱与本细则设计加速
10 地震作用
当采用时程分析法时,应同时输入三个方向分量的一组地震动时
程计算地震作用效应. 进行直线桥梁地震反应分析时,可分别考虑沿顺桥向和横桥向两
个水平方向地震输入. 进行曲线桥梁地震反应分析时,可分别沿相邻两桥墩连线方向和 垂直于连线水平方向多方向地震输入,以确定最不利地震水平输入
方向.
➢ 地震作用可以用设计加速度反应谱、设计地震动 时程和设计地震动功谱表达.

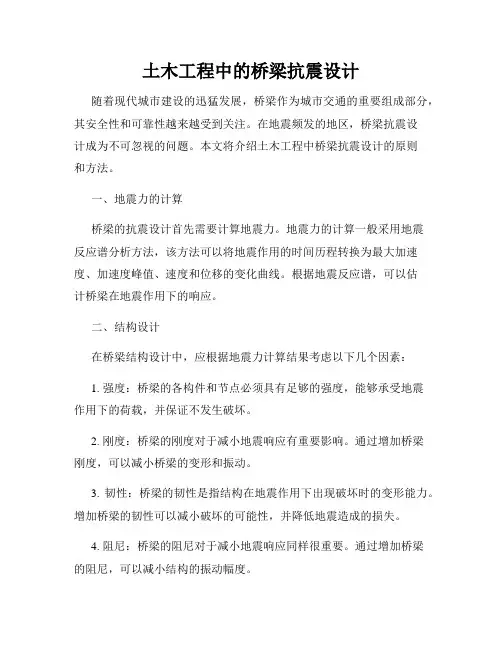

土木工程中的桥梁抗震设计

土木工程中的桥梁抗震设计

土木工程中的桥梁抗震设计随着现代城市建设的迅猛发展,桥梁作为城市交通的重要组成部分,其安全性和可靠性越来越受到关注。

在地震频发的地区,桥梁抗震设计成为不可忽视的问题。

本文将介绍土木工程中桥梁抗震设计的原则和方法。

一、地震力的计算桥梁的抗震设计首先需要计算地震力。

地震力的计算一般采用地震反应谱分析方法,该方法可以将地震作用的时间历程转换为最大加速度、加速度峰值、速度和位移的变化曲线。

根据地震反应谱,可以估计桥梁在地震作用下的响应。

二、结构设计在桥梁结构设计中,应根据地震力计算结果考虑以下几个因素:1. 强度:桥梁的各构件和节点必须具有足够的强度,能够承受地震作用下的荷载,并保证不发生破坏。

2. 刚度:桥梁的刚度对于减小地震响应有重要影响。

通过增加桥梁刚度,可以减小桥梁的变形和振动。

3. 韧性:桥梁的韧性是指结构在地震作用下出现破坏时的变形能力。

增加桥梁的韧性可以减小破坏的可能性,并降低地震造成的损失。

4. 阻尼:桥梁的阻尼对于减小地震响应同样很重要。

通过增加桥梁的阻尼,可以减小结构的振动幅度。

三、土壤-结构相互作用土壤-结构相互作用是桥梁抗震设计中需要考虑的另一个重要因素。

土壤对于桥梁的刚度、阻尼和能量耗散等性能有着重要影响。

为了准确评估桥梁的地震响应,需要考虑土壤的动态反应。

常用的土壤-结构相互作用分析方法包括:弹性地基理论、半空间理论和数值模拟等。

四、桥梁抗震措施在桥梁抗震设计中,可以采取以下几种措施:1. 采用适宜的结构形式:合理的结构形式对于提高桥梁的抗震能力很重要。

例如,钢筋混凝土桥梁比砖石桥梁具有更好的抗震性能。

2. 设置防护装置:在桥梁结构中设置防护装置,如减震器、阻尼器等,能够有效减小地震响应。

3. 加固改造:对于现有桥梁,可以通过加固改造提高其抗震能力。

常用的加固措施包括:加固柱、增加剪切墙、加固梁、加固桩等。

4. 高质量工艺:在桥梁施工过程中,严格控制质量,确保结构的强度和韧性。

桥梁工程中桥梁抗震设计

桥梁工程中桥梁抗震设计

路桥科技169 桥梁工程中桥梁抗震设计鲍 伟(安徽省公路桥梁工程有限公司,安徽 合肥 230031)摘要:近年来,我国社会经济快速发展,桥梁工程的建设速度也不断加快。

桥梁的抗震设计也成为一个重要的话题,尤其是处于地震带的区域,更要在桥梁工程的设计时考虑好抗震设计,确保桥梁在使用过程中的安全性与可靠性,满足我国社会经济的发展需求。

基于此,本文将对桥梁工程中桥梁抗震设计进行分析。

关键词:桥梁工程;桥梁抗震设计;桥梁设计1 桥梁震害分析 在城市现代化发展进程中,城市人口形成了聚集状态,加快了区域内经济发展进程。

交通网络应用在城市命脉主体中,旨在全面提升城市抗震性能,加强桥梁抗震效果设计。

依据最近几十年实际发生的地震灾害事件,桥梁工程在地震灾害中极易遭受破坏,作为抗震防灾的关键环节。

桥梁工程在发生破坏时,将会阻断受灾区的交通线路,提升灾区救援困难,使地震引起的关联灾害持续深化,增加了救灾、灾后建设等工作的难度。

与此同时,桥梁在社会组织作为交通性基础设施,在建设时投入大量资金,极具公共性,灾后运维管理存在多重阻碍。

为此,加强桥梁抗震设计,尽可能地减少桥梁在地震中产生的损失问题,保障公共区域的基本安全。

结合往期地震中桥梁震害的具体情况,大致分为四种破坏类型:第一种桥梁工程震害为上部结构破坏,第二种为支座破坏,第三种为下部结构破坏,第四种基础结构破坏。

具体表现为:(1)会对地基产生破坏。

当地震发生后,地基是最先遭受冲击的部分,如果桥梁工程的地基土质松软,对地基的破坏力会更大。

(2)会对桥墩产生破坏。

在发生地震后,桥墩会在地震波的影响下出现偏移,这时就会剪断支座锚栓,极有可能造成桥段断裂或者桥梁坍塌。

(3)会对桥梁支座产生破坏。

当地震发生时,地震的破坏力会得到支座的阻挡与消除,虽然支座能对桥梁主体进行保护,但支座被破坏后,也会发生落梁的问题。

所以,需要做好抗震设计,降低地震产生的破坏。

2 桥梁工程中桥梁抗震设计 地震灾害所导致的桥梁垮塌、墩柱破坏、支座位移过大等震害将直接影响路网畅通甚至造成严重生命和财产损失,这引发了建设行业对抗震设计理念和设计方法的重视。

桥梁结构的抗震性能评估与改进研究

桥梁结构的抗震性能评估与改进研究

桥梁结构的抗震性能评估与改进研究摘要:桥梁作为人类文明的重要标志之一,承载着人们的出行和物资流动。

然而,地震作为一种自然灾害,给桥梁结构带来了巨大的破坏和威胁。

因此,评估和改进桥梁结构的抗震性能显得尤为重要。

本文旨在探讨桥梁结构的抗震性能评估方法,并分析现有抗震性能存在的问题。

通过本文的研究,希望能够为提升桥梁结构的抗震能力、保障人们的生命财产安全,提供有益的参考和指导。

关键词:桥梁结构;抗震性能;评估;改进;技术推广一、桥梁结构的抗震性能的重要性抗震技术是在地震灾害频发的背景下逐渐发展起来的一项重要技术。

随着科学技术的不断进步和人们对地震灾害的深入认识,抗震技术得到了广泛的关注和应用。

在过去的几十年里,抗震技术经历了从初级阶段到成熟阶段的发展过程。

在抗震技术的发展过程中,人们逐渐认识到地震对建筑物和结构的破坏是由地震波的传播和结构的动力响应引起的。

因此,抗震技术的发展主要集中在两个方面:一是地震波的预测和分析,二是结构的抗震设计和改进。

桥梁结构抗震性能的改进是保障桥梁结构安全可靠的重要措施。

地震是一种破坏性极强的自然灾害,对桥梁结构的影响尤为严重。

因此,提高桥梁的抗震性能具有重要的意义。

抗震性能改进可以有效减少地震对桥梁结构的破坏。

地震作用下,桥梁结构会受到地震波的冲击和地震引起的地面变形等影响,容易发生破坏甚至倒塌。

通过改进桥梁的抗震性能,可以增加结构的抗震能力和韧性,减少破坏发生的可能性,从而保障桥梁的安全运行。

抗震性能改进可以提高桥梁的使用寿命。

地震破坏不仅会导致桥梁结构的修复和重建,还会对桥梁的使用寿命造成严重影响。

通过改进抗震性能,可以增加桥梁结构的抗震能力和耐久性,延长桥梁的使用寿命,减少维修和更换的频率,降低维护成本。

抗震性能改进还可以提高桥梁结构的可靠性和安全性。

地震是一种突发性的自然灾害,对桥梁结构的要求非常高。

因此,通过改进抗震性能,可以增加桥梁结构的稳定性和可靠性,提高桥梁在地震中的抵抗能力,保障人员和交通的安全。
