ANSYS在桥梁工程中的应用
更新时间：2004-05-11图4.2 大桥一阶振形 图4.3 大桥二阶振形图4.4 大桥三阶振形 图4.5 大桥五阶振形某独塔单索面斜拉桥 结构为塔、梁、墩固结体系，主跨为钢箱梁、副跨为混凝土箱梁。
由于该桥受力复杂，所以按照其实际情况，运用ANSYS进行仿真分析，图4.6、4.7分别为该桥的第一、二阶振型，图4.8 为该桥在横桥向地震荷载作用下的变形情况。
计算结果可以较真实地反映大桥的受力和变形情况。
图4.6 一阶振型图4.7 二阶振型图4.8 地震荷载作用下的变形■ 静力分析清华大学基于ANSYS 平台，进行了大跨度双向拉索斜拉桥及悬索桥新型结构布局的全桥仿真，研究和设计了新型“大跨度双向拉索斜拉桥”和“大跨度双向拉索悬索桥”，如图4.9，提供一种用于提高大跨度斜拉桥和悬索桥整体动力学特性和抗风能力的新型双向拉索结构体系，该发明所提供的结构体系可用于设计和建造跨度超过1000m，且对抗风能力和整体动力学特性有很高要求的跨江、跨海大型和特大型斜拉桥，特别适用于那些对稳定性有很高要求的铁路桥，该成果已申请到国家专利。
某大跨度钢结构拱桥 如图4.10，利用ANSYS对该桥进行强度、屈曲全桥仿真分析。
图4.11 为该桥的轴力分布图。
对该桥进行各种载荷工况组合，经过计算分析，发现图4.10 的某些杆件（红颜色赶件）不满足设计要求，需要重新设计。
图4.9 新型大跨度双向拉索悬索桥图4.10 大跨度钢结构拱桥图4.11 大跨度钢结构拱桥的轴力在进行桥梁仿真分析的过程中，离不开各种荷载的组合，桥梁所受的荷载复杂，但归纳起来可分为三类：永久载荷、可变载荷、偶然载荷，ANSYS 可模拟各种载荷工况，如图4.12，并对这些工况进行组合，如图4.13。
图4.12 ANSYS 可模拟的桥梁载荷图4.13 工况组合通过对荷载的组合，ANSYS 可以很方便地找出桥梁最不利荷载位置，如图4.14。
图4.14 判断在活载作用下桥梁的最不利荷载位置二、桥梁局部分析黄洲大桥 是一座V 型刚构连续组合梁桥。
ANSYS桥梁工程应用实例分析(详细)(图文)
本章介绍桥梁结构的模拟分析。
桥梁是一种重要的工程结构，精确分析桥梁结构在各种受力方式下的响应有较大的工程价值。
模拟不同类型的桥梁需要不同的建模方法，分析内容包括静力分析、动荷载响应分析、施工过程分析等等。
在本章中着重介绍桁架桥、刚架桥和斜拉桥三种类型桥梁。
内容 提要 第6章 ANSYS 桥梁工程应用实例分析本章重点结构分析具体步骤结构静力分析 桁架结构建模方法 结构模态分析本章典型效果图6.1 引言ANSYS通用有限元软件在土木工程应用分析中可发挥巨大的作用。
我们用它来分析桥梁工程结构,可以很好的模拟各种类型桥梁的受力、施工工况、动荷载的耦合等。
ANSYS程序有丰富的单元库和材料库,几乎可以仿真模拟出任何形式的桥梁。
静力分析中,可以较精确的反应出结构的变形、应力分布、内力情况等；动力分析中,也可精确的表达结构的自振频率、振型、荷载耦合、时程响应等特性。
利用有限元软件对桥梁结构进行全桥模拟分析,可以得出较准确的分析结果。
本章介绍桥梁结构的模拟分析。
作为一种重要的工程结构,桥梁的精确分析具有较大的工程价值。
桥梁的种类繁多,如梁桥、拱桥、钢构桥、悬索桥、斜拉桥等等,不同类型的桥梁可以采用不同的建模方法。
桥梁的分析内容又包括静力分析、施工过程模拟、动荷载响应分析等。
可以看出桥梁的整体分析过程比较复杂。
总体上来说,主要的模拟分析过程如下:(1) 根据计算数据,选择合适的单元和材料,建立准确的桥梁有限元模型。
(2) 施加静力或者动力荷载,选择适当的边界条件。
(3) 根据分析问题的不同,选择合适的求解器进行求解。
(4) 在后处理器中观察计算结果。
(5) 如有需要,调整模型或者荷载条件,重新分析计算。
桥梁的种类和分析内容众多,不同类型桥梁的的分析过程有所不同,分析侧重点也不一样。
在这里仅仅给出大致的分析过程,具体内容还要看具体实例的情况。
6.2 典型桥梁分析模拟过程6.2.1 创建物理环境建立桥梁模型之前必须对工作环境进行一系列的设置。
ANSYS结构静力学分析应用实例解析--钢桁架桥的受力分析

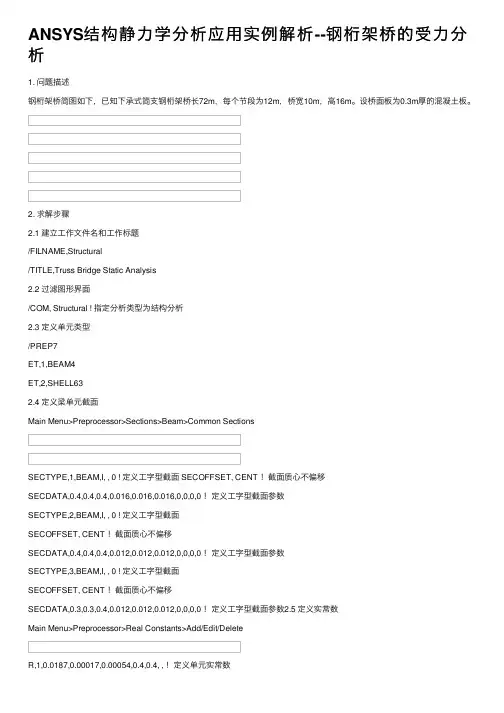

ANSYS结构静⼒学分析应⽤实例解析--钢桁架桥的受⼒分析1. 问题描述钢桁架桥简图如下，已知下承式简⽀钢桁架桥长72m，每个节段为12m，桥宽10m，⾼16m。
设桥⾯板为0.3m厚的混凝⼟板。
2. 求解步骤2.1 建⽴⼯作⽂件名和⼯作标题/FILNAME,Structural/TITLE,Truss Bridge Static Analysis2.2 过滤图形界⾯/COM, Structural ! 指定分析类型为结构分析2.3 定义单元类型/PREP7ET,1,BEAM4ET,2,SHELL632.4 定义梁单元截⾯Main Menu>Preprocessor>Sections>Beam>Common SectionsSECTYPE,1,BEAM,I, , 0 ! 定义⼯字型截⾯ SECOFFSET, CENT ！截⾯质⼼不偏移SECDATA,0.4,0.4,0.4,0.016,0.016,0.016,0,0,0,0 ！定义⼯字型截⾯参数SECTYPE,2,BEAM,I, , 0 ! 定义⼯字型截⾯SECOFFSET, CENT ！截⾯质⼼不偏移SECDATA,0.4,0.4,0.4,0.012,0.012,0.012,0,0,0,0 ！定义⼯字型截⾯参数SECTYPE,3,BEAM,I, , 0 ! 定义⼯字型截⾯SECOFFSET, CENT ！截⾯质⼼不偏移SECDATA,0.3,0.3,0.4,0.012,0.012,0.012,0,0,0,0 ！定义⼯字型截⾯参数2.5 定义实常数Main Menu>Preprocessor>Real Constants>Add/Edit/DeleteR,2,0.0141,0.128E-3,0.415E-3,0.4,0.4R,3,0.0117,0.541E-4,0.324E-3,0.3,0.4R,4,0.32.6 定义材料属性MP,EX,1,2.1E11 ! 定义钢材的材料属性MP,PRXY,1,0.3MP,DENS,1,7800MP,EX,2,3.5E10 ! 定义混凝⼟的材料属性MP,PRXY,2,0.1667 MP,DENS,2,25002.7 创建有限元模型2.7.1 ⽣成半跨桥的节点N,,0,0,-5NGEN,4,4,ALL,,,12,,,1NGEN,2,1,ALL,,,,,10,1NGEN,2,1,2,10,4,,16,,1NGEN,2,1,3,11,4,,,-10,12.7.2 ⽣成半跨桥单元TYPE,1MAT,1REAL,1ESYS,0SECNUM,1 ！选择截⾯编号TSHAP,LINE !选择线性单元E,11,14 E,12,13TYPE,1MAT,1REAL,2ESYS,0SECNUM,2 ！选择截⾯编号TSHAP,LINE !选择线性单元E,2,6 E,6,10E,10,14E,1,5E,5,9E,3,7E,7,11E,4,8E,8,12E,1,2E,3,4E,5,6E,7,8E,9,10E,11,12E,13,14TYPE,1MAT,1REAL,3ESYS,0SECNUM,3 ！选择截⾯编号TSHAP,LINE !选择线性单元E,3,6E,6,11E,4,5E,5,12E,2,3E,1,4E,6,7E,5,8E,10,11E,9,12TYPE,2MAT,2REAL,4ESYS,0SECNUM,3 ！选择截⾯编号TSHAP,QUAD !选择四边形单元E,1,2,6,5 E,5,6,10,9E,9,10,14,13Main Menu>Preprocessor>Modeling>Reflect>NodesNSYM,X,14,ALL ! 所有节点以YOZ 平⾯对称ESYM,,14,ALL ！所有单元以YOZ 平⾯对称2.7.4 合并重合节点和单元NUMMRG,ALL,,,,LOW ! 合并重复节点单元，编号取较⼩者NUMCMP,ALL ! 压缩节点单元等编号2.7.5 保存模型并退出前处理器SA VE,’mo_xing’,’db’FINISH2.8 施加位移约束/SOL2.8.1 施加位移约束NSEL,S,,,23,24 ! 选择左端节点D,ALL,,,,,,UX,UY,UZ ! 对左端节点施加位移约束NSEL,S,,,13,14 ! 选择右端节点D,ALL,,,,,,UY,UZ ! 对右端节点施加位移约束2.8.2 施加集中⼒NSEL,S,,,1,2 ! 选择中间节点F,ALL,FY,-100000 ! 对中间节点施加竖向集中⼒荷载2.8.3 施加重⼒ALLSEL,ALLACEL,0,10,0 ! 施加重⼒2.9 求解计算ANTYPE,0SOLVEFINISH2.10 查看计算结果2.10.1 查看结构变形图/POST1PLDISP,2 ! 显⽰结构变形图2.10.2 云图显⽰位移PLNSOL,U,SUM,0,1 ! 显⽰总位移云图Main Menu>General Postproc>Plot Results>Vector Plot>PredefinedPLVECT,U,,,,VECT,NODE,ON,0 ! 显⽰节点总位移⽮量图2.10.4 显⽰结构内⼒图2.10.4.1 定义单元表Main Menu>General Postproc>Element Table>Define TableETABLE,zhouli_i,SMISC,1 ! 定义单元表轴⼒ETABLE,zhouli_j,SMISC,7ETABLE,jianli_i,SMISC,2 ! 定义单元表剪⼒ETABLE,jianli_j,SMISC,8ETABLE,wanju_i,SMISC,6 ! 定义单元表弯矩ETABLE,wanju_j,SMISC,122.10.4.2 列表单元表结果PRETAB, zhouli_i, zhouli_j, jianli_i, jianli_j, wanju_i, wanju_j ! 列表显⽰单元表结果Main Menu>General Postproc>Plot Results>Contour Plot>Line Elem ResPLLS, zhouli_i, zhouli_j,1,0 ! 显⽰轴⼒图。
ANSYS土木工程经典实例命令流大全
ANSYS土木工程经典实例命令流大全ANSYS是目前最为领先的工程仿真软件之一，广泛应用于土木工程领域。
本文将介绍一些ANSYS土木工程的经典实例以及相关的命令流，帮助工程师更好地应用该软件进行仿真分析。
1. 桥梁结构分析实例实例简介一座桥梁由多个零部件组成，包括桥墩、桥面、桥拱等。
如何分析这些零部件的受力情况，以便于对桥梁结构进行优化和改进呢？ANSYS提供了一系列的分析工具和命令流，可以帮助我们完成这项任务。
命令流详解首先需要创建一个桥梁模型，并进行网格划分。
然后利用ANSYS的各种分析工具进行仿真分析，得到桥梁各个零部件的受力情况。
在此基础上，可以进行结构优化，最终得到一个强度和稳定性都较好的桥梁结构。
以下是桥梁结构分析实例的一些关键命令流：•创建单元网格：ET, SOLID186•定义材料属性：MP, EX, NU, DENS•定义边界条件：*BOUNDARY，MP，SYM，FIX•加载边界条件：DLOAD，TYPE，P，_LOC•计算位移和应力分布：*POST1，DISPL，NF，S2. 地基基础分析实例实例简介地基基础是土木工程中的重要组成部分，承载着整个工程的重量。
如何对地基基础的承载力进行分析和计算呢？ANSYS也提供了相应的分析工具和命令流，帮助土木工程师完成这项任务。
命令流详解首先需要建立地基基础的三维模型，并进行网格划分。
然后利用ANSYS的各种分析工具进行仿真分析，计算地基基础承载力、变形等相关指标。
在此基础上，可以进行结构优化，最终得到一个承载能力和稳定性都较好的地基基础。
以下是地基基础分析实例的一些关键命令流：•创建单元网格：ET, SOLID186•定义材料属性：MP, EX, NU, DENS•定义边界条件：*BOUNDARY，MP，SYM，FIX•加载边界条件：DLOAD，TYPE，P，_LOC•计算应力分布和变形：*POST1，S，EPTO，ETA3. 挖土工程分析实例实例简介挖土工程是土木工程中的重要环节，需要对不同参数下的挖土工程进行分析和优化。
双线下承式简支钢桁结合梁桥的ansys分析实例

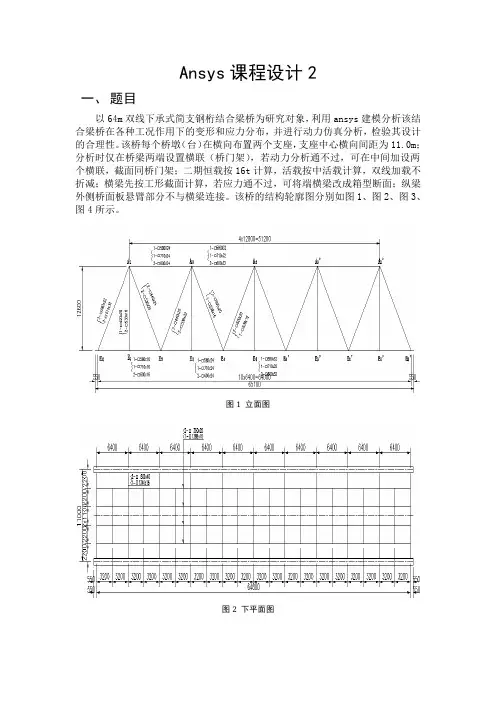

Ansys课程设计2一、题目以64m双线下承式简支钢桁结合梁桥为研究对象，利用ansys建模分析该结合梁桥在各种工况作用下的变形和应力分布，并进行动力仿真分析，检验其设计的合理性。
该桥每个桥墩（台）在横向布置两个支座，支座中心横向间距为11.0m；分析时仅在桥梁两端设置横联（桥门架），若动力分析通不过，可在中间加设两个横联，截面同桥门架；二期恒载按16t计算，活载按中活载计算，双线加载不折减；横梁先按工形截面计算，若应力通不过，可将端横梁改成箱型断面；纵梁外侧桥面板悬臂部分不与横梁连接。
该桥的结构轮廓图分别如图1、图2、图3、图4所示。
图1 立面图图2 下平面图图3 上平纵联图4 横截面图二、 概述Ansys 建模主要采用自底向上的实体建模，即先定义关键点，然后在关键点的基础上连接成线，之后在初步形成的图形上划分网格，生成节点和单元，并定义截面类型，即可得到有限元模型。
主桁的上下弦杆为梯形截面箱梁，采用自定义截面的beam188空间梁单元进行模拟。
混凝土板采用shell91、横联采用shell63空间板单元，混凝土板的厚度取其平均厚度。
其他杆件采用常用截面的beam188空间梁单元进行模拟。
按平截面假定考虑主桁下弦杆、纵梁、横梁以及混凝土板相互之间的偏心，考虑上平纵联与横联、主桁上弦杆之间的偏心，不考虑钢与混凝土板间的滑移。
主桁各杆之间、横梁与主桁下弦杆之间、纵梁与横梁之间、上平纵联与主桁上弦杆之间、横联与主桁竖杆之间都按刚接处理，混凝土板与纵梁的连接按铰接处理。
单元的平均长度为0.5m ，纯钢结构模型一共得到6880个节点，3949个单元。
混凝土板厚：m 2925.0225.0335.0=+混凝土板宽：m 5.81000%22503352=⨯-⨯ 混凝土板截面面积为2486.22925.05.8m =⨯下弦杆、上弦杆的平均高度取为0.6m钢材的弹性模量取：2.1×1011 Pa ，泊松比取：0.3，密度取：7850㎏/m 3 。
ANSYS在桥梁分析中的应用--高阶--专题
重庆交通大学桥梁系 王小松 博士/副教授 2009年11月
内容 1. 梁单元截面的定义 2. 斜支座的处理 3. 耦合与约束方程 4. 拉索的模拟 5. 计算影响线 6. 特征值分析 7. 线弹性稳定分析
1. 梁单元截面的定义
ECS in Section
4. 拉索的模拟
Link8与Link10
选择谁？
Link8 ----空间桁架单元
Link10----空间单向受拉（受压）单元
4. 拉索的模拟
Link8与Link10
l N l EA
R,2,1,0.001,
5. 计算影响线
FINISH 建模 /CLEAR,START /PREP7 ET,1,4 R,1,2.3355,1.936,2.0,1,1, , RMORE, ,1, , , ,3800, MP,EX, 1,35E9 MP,PRXY, 1,0.1667 MP,DENS,1,2600 TYPE,1 MAT,1
MP,EX,1,210e9 MP,PRXY,1,0.3 MP,DENS,1,7800 TYPE,1 MAT,1
~SATIN,Beam188section,sat,'D:\ANSYS WorkSpace\ANSYS Lecture',SOLIDS,0 !~SATIN,S1, SAT
1. 梁单元截面的定义
5. 计算影响线
提取结果
5. 计算影响线
结果
6. 特征值分析
控制方程
K M 0
2
f 2
K M
K KE K G
6. 特征值ห้องสมุดไป่ตู้析
钢桁架桥梁结构的ANSYS分析
钢桁架桥梁结构的ANSYS分析摘要本文中采用有限元分析法，在大型有限元分析软件ANSYS平台上分析桥梁工程结构，很好地模拟桥梁的受力、应力情况等。
在静力分析中，通过加载各种载荷，得出结构变形图，找出桥梁的危险区域。
1、问题描述下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表1-1。
桥长L=32m,桥高H=5.5m。
桥身由8段桁架组成，每段长4m。
该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1 ，P2和P3 ，其中P1= P3=5000 N, P2=10000N，见图1。
1图1桥梁的简化平面模型(取桥梁的一半)2、模型建立在桥梁结构模拟分析中，最常用的是梁单元和壳单元，鉴于桥梁的模型简化，采用普通梁单元beam3。
实体模型的建立过程为先生成关键点，再形成线，从而得到桁架桥梁的简化模型。
3、有限元模型3.1单元属性整个桥梁分成三部分，分别为顶梁及侧梁、弦杆梁、底梁，三者所使用的单元都为beam3单元，因其横截面积和惯性矩不同，所以设置3个实常数。
此外，他们材料都为型钢，材料属性视为相同，取为弹性模量EX为2.1e11 ，泊松比prxy为0.3，材料密度dens为7800。
3.2网格划分线单元尺寸大小为2，即每条线段的1/2。
4、计算4.1约束根据问题描述的要求，该桁架桥梁在x=0处的边界条件为全约束，x=32处的边界条件为y方向位移为0（即UY=0）。
如下图所示。
4.2载荷卡车对桥梁的压力视为3个集中载荷，因为模型只取桥梁的一般，所以3个集中载荷的力之和为20000N，分别为p1=5000N,p2=10000N,p3=5000N。
并将载荷施加在底梁的关键点4,5,6上。
如下图所示。
5、静力分析的计算结果5.1查看结构变形图显示y方向位移显示x方向位移5.2结论从加载后的结构变形图中可以看出，在载荷作用下，桁架桥的中间位置向下发生弯曲变形最为明显而两侧的侧梁变形最小，载荷引起的位移最大处在桥中间位置，随跨中间向两侧递减。
ansys实例命令流-桥梁受力分析命令流
TYPE, 1
MAT,
2
REAL, 200
REAL,
ESYS,
0
SECNUM, 5 FLST,2,16,4,ORDE,2 !桥面横梁线共 16 条:45～60。
FITEM,2,45
FITEM,2,-60
LMESH,P51X !扩展显示设置。
/EXPAND,2,LRECT,HALF,0.0001,,,2,LRECT,HALF,,,0.0001, ,RECT,FULL,,,,
FITEM,2,28
FITEM,2,58
/GO
DL,P51X, ,ALL, FLST,2,1,3,ORDE,1 !施加点 8 位移约束。
FITEM,2,8
/GO
DK,P51X, , , ,0,ALL, , , , , , FLST,2,15,5,ORDE,2!施加桥面均布载荷。
FITEM,2,2
FITEM,2,-16
/GO
SFA,P51X,1,PRES,0.005 ACEL,0,9.8,0, !定义重力场。 !求解。
/REPLOT !单元显示设置。
/SHRINK,0
/ESHAPE,1.0
/EFACET,1
/RATIO,1,1,1
/CFORMAT,32,0
/REPLOT !加载并求解。 FLST,2,16,4,ORDE,3
!施加线对称约束（共 16 条）：线 46，63～77。
FITEM,2,46
FITEM,2,63
ESYS,
0
SECNUM, 3 FLST,2,10,4,ORDE,6 ! 主拱拉梁、横梁线共 10 条:1～6, 26,27,29,30。
FITEM,2,1
FITEM,2,-6
浅析ANSYS在桥梁工程中的应用
浅析ANSYS在桥梁工程中的应用摘要:文章主要介绍了ANSYS在桥梁工程中常用的单元建模、自振特性的模态分析,以及优化施工方面的应用,希望能为广大的桥梁工程技术人员提供一些参考。
关键词:ANSYS;有限元;桥梁1 ANSYS软件简介ANSYS作为世界知名的大型通用有限元分析软件,已经广泛应用于核工业,铁道,土木工程,地矿,水利等各工业领域。
它除具有图形处理,前处理,分析,后处理和单元库等重要功能外,还有强有力的结构分析功能,如线形动静力分析,非线性动静力分析等。
近年来,紧跟最先进的计算机方法和计算机技术,ANSYS不断发展更新,特别是强大的后处理功能的推出,方便了设计人员在程序进行有限元分析后的数据处理和结果分析,缩短了设计周期,提高了分析精度。
目前,ANSYS已成为桥梁工程结构设计分析是常用的必备软件之一。
2 ANSYS在桥梁工程中的建模设计2.1 梁单元和杆单元组合ANSYS软件具有强大的建模功能。
建模时,先建立结构的几何模型,给出材料参数和单元类型,最后划分网格,形成结构的有限元模型。
ANSYS软件提供了近200种单元,其中桁架、桁拱、拱肋、上下平纵联、横联、上下层桥面系中的纵横梁及撑杆通常采用梁单元模拟(如BEAM188单元),梁拱间的吊索采用空间杆单元模拟(如LINK10单元)。
运用有限元软件ANSYS建立梁、杆的单元模型,可以详细分析桥梁的极限承载力,变形和强度,以及稳定性。
工程上有很多这方面的成功实例。
2.2 悬索单元斜拉索索力的大小对斜拉桥结构的内力状态影响很大。
特别是大跨度斜拉桥,结构几何非线性效应十分明显。
ANSYS目前还不能模拟施加斜拉索索力,也没有专门的拉索单元,工程上通常采用LINK8和LINK10两种杆件单元模拟斜拉索,用等效弹性修正模量或者多段杆单元来考虑拉索的垂度效应、梁柱效应、大位移效应,利用单元的生死特性,单元初应变或者用温度荷载来施加索力。
2.3 桥墩单元和桩基单元有很多研究人员用ANSYS软件中的Solid65单元,模拟分析混凝土结构桥墩的荷载试验,并取得了不少成果。
简单桁架桥梁ansys分析
简单桁架桥梁ansys分析Ansys是一款广泛使用的有限元分析软件，可以用于各种工程结构的分析，包括桁架桥梁。
下面是一个简单的桁架桥梁分析的步骤，使用Ansys进行模拟。
一、建立模型1.创建新的分析：在Ansys中，首先需要创建一个新的分析。
选择适当的分析类型，例如静态分析或动态分析，根据需要进行设置。
2.创建几何体：在Ansys中，可以使用自带的建模工具创建几何体。
对于桁架桥梁，需要创建梁单元和节点。
梁单元用于模拟桥梁的横梁和纵梁，节点用于连接梁单元。
3.定义材料属性：为梁单元分配适当的材料属性，例如弹性模量、泊松比、密度等。
4.网格化：对几何体进行网格化，以生成有限元网格。
可以调整网格密度以获得更精确的结果。
5.边界条件和载荷：定义边界条件和载荷。
对于桁架桥梁，可能需要在支撑处施加固定约束，并在桥面上施加车辆载荷。
二、进行分析1.运行分析：在Ansys中，可以运行分析并观察结果。
可以使用后处理功能来查看结果，例如位移、应力、应变等。
2.检查结果：检查模型的位移、应力、应变等是否符合预期。
如果结果不符合预期，可能需要返回模型进行修正。
三、优化设计1.优化设置：在Ansys中，可以使用优化工具对模型进行优化设计。
设置优化目标，例如最小化总重量或最大化刚度。
2.运行优化：运行优化过程，Ansys将自动调整模型的参数以达到优化目标。
3.检查结果：在优化完成后，检查结果以确保满足设计要求。
四、验证模型1.确认模型的正确性：在完成优化设计后，需要确认模型的正确性。
可以通过与实验数据进行比较，或者与其他分析工具的结果进行比较来验证模型的准确性。
2.进行敏感性分析：可以使用Ansys的敏感性分析功能来确定哪些参数对模型结果影响最大。
这有助于在后续设计中更好地控制这些参数。
3.确认模型的可靠性：确认模型是否符合工程要求和规范。
如果模型满足所有条件，那么可以将其用于实际工程设计。
