电气控制技术试题
工厂电气控制技术试题库
一、判断(共计50分,每题2.5分)1、选用熔断器时，熔断器的额定电流值应与熔体的额定电流值相等。
A. 正确正确:【B】2、一定规格的热继电器，其所装的热元件规格可能是不同的。
A. 正确正确:【A】3、没有灭弧罩的刀开关，可以切断负荷电流。
A. 正确正确:【B】4、F系列可编程序控制器辅助继电器用T表示。
A. 正确正确:【B】5、直流电磁铁励磁电流的大小与行程成正比。
A. 正确正确:【B】6、F系列可编程序控制器地址是按十进制编制的。
A. 正确正确:【B】7、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
A. 正确8、闸刀开关可以用于分断堵转的电动机。
A. 正确正确:【B】9、F系列可编程控制器内部元件计数器为加法计数器，当计数器接通后，从设定值一直减到零时，计数器线圈有电，相应触点动作。
A. 正确正确:【B】10、F系列可编程序控制器梯形图规定元件的地址必须在有效范围内。
A. 正确正确:【A】11、辅助继电器、计时器、计数器、输入和输出继电器的触点可使用无限次。
A. 正确正确:【A】12、在选用“热继电器”作为保护性电器元件的时候，其“额定电流值”要大于被保护的电器（例如：电动机）的额定电流值。
A. 正确正确:【A】13、热继电器的额定电流就是其触点的额定电流。
A. 正确正确:【B】14、可编程序控制器的程序由编程器送入处理器中的控制器，可以方便地读出、检查与修改。
正确:【B】15、按钮的作用就是按动按钮后用来接通电动机的电路的。
A. 正确正确:【B】16、可编程序控制器是一种专门在工业环境下应用而设计的数字运算操作的电子装置。
A. 正确正确:【A】17、因为“自动开关”已经具有多种保护功能，所以在控制电路中可以只采用自动开关来对电路或电气设备进行保护。
A. 正确正确:【A】18、可编程序控制器编程简单，操作方便，维修容易，易发生操作失误。
A. 正确正确:【B】19、长动和点动的主要区别在于松开启动按钮后，电动机能否继续保持得电运转的状态。

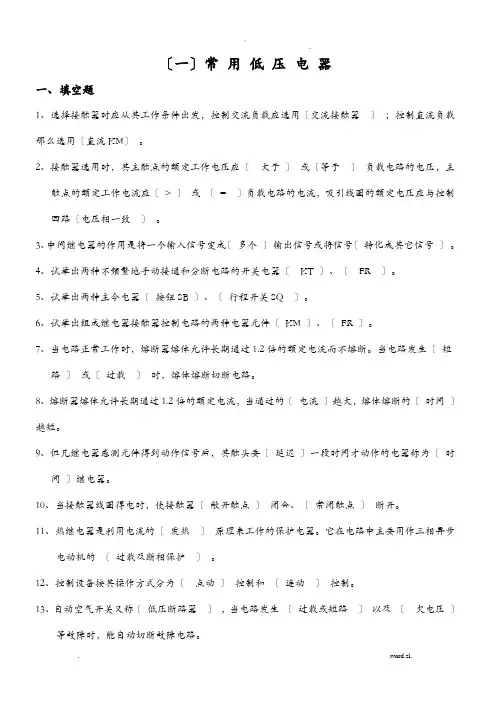

电气控制技术习题一
〔一〕常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用〔交流接触器〕；控制直流负载那么选用〔直流KM〕。
2、接触器选用时，其主触点的额定工作电压应〔大于〕或〔等于〕负载电路的电压，主触点的额定工作电流应〔> 〕或〔= 〕负载电路的电流，吸引线圈的额定电压应与控制回路〔电压相一致〕。
3、中间继电器的作用是将一个输入信号变成〔多个〕输出信号或将信号〔转化成其它信号〕。
4、试举出两种不频繁地手动接通和分断电路的开关电器〔KT 〕、〔FR 〕。
5、试举出两种主令电器〔按钮SB 〕、〔行程开关SQ 〕。
6、试举出组成继电器接触器控制电路的两种电器元件〔KM 〕、〔FR 〕。
7、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生〔短路〕或〔过载〕时，熔体熔断切断电路。
8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的〔电流〕越大，熔体熔断的〔时间〕越短。
9、但凡继电器感测元件得到动作信号后，其触头要〔延迟〕一段时间才动作的电器称为〔时间〕继电器。
10、当接触器线圈得电时，使接触器〔敞开触点〕闭合、〔常闭触点〕断开。
11、热继电器是利用电流的〔发热〕原理来工作的保护电器。
它在电路中主要用作三相异步电动机的〔过载及断相保护〕。
12、控制设备按其操作方式分为〔点动〕控制和〔连动〕控制。
13、自动空气开关又称〔低压断路器〕，当电路发生〔过载或短路〕以及〔欠电压〕等故障时，能自动切断故障电路。
14、主令电器种类繁多，常用的主令电器有〔按钮〕和〔行程开关〕等。
15、熔断器主要由〔熔体〕和安装熔体的〔外壳〕组成。
16、交流接触器上的短路环的作用是减少吸合时产生的〔强烈震动和噪声〕。
17、低压控制电器常用的灭弧装置有〔灭弧罩〕、〔灭弧栅〕两种。
二、判断题1、一台额定电压为220V 的交流接触器在交流220V 和直流220 V的电源上均可使用。
〔×〕2、交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
电气控制技术习题一
（一）常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载则选用（直流KM）。
2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。
3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。
4、试举出两种不频繁地手动接通和分断电路的开关电器（ KT ）、（ FR ）。
5、试举出两种主令电器（按钮SB ）、（行程开关SQ ）。
6、试举出组成继电器接触器控制电路的两种电器元件（ KM ）、（ FR ）。
7、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生（短路）或（过载）时，熔体熔断切断电路。
8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的（电流）越大，熔体熔断的（时间）越短。
9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时间）继电器。
10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。
11、热继电器是利用电流的（发热）原理来工作的保护电器。
它在电路中主要用作三相异步电动机的（过载及断相保护）。
12、控制设备按其操作方式分为（点动）控制和（连动）控制。
13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压）等故障时，能自动切断故障电路。
14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。
15、熔断器主要由（熔体）和安装熔体的（外壳）组成。
16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。
17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。
二、判断题1、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 V的电源上均可使用。
(完整版)电气控制技术试题库和答案
电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
电气控制技术试卷及答案
电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。
（X ）2、主令电器在自动控制系统中接入主回路。
（X ）3、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√）4、熔断器在电路中既可作短路保护，又可作过载保护。
（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。
（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。
（√）7、继电器在任何电路中均可代替接触器使用。
（X ）8、电气原理图绘制中，不反映电器元件的大小。
（√）11、电气原理图设计中，应尽量减少电源的种类。
（√）12、电气原理图设计中，应尽量减少通电电器的数量。
（√）13、电气接线图中，同一电器元件的各部分不必画在一起。
（X ）14、热继电器和过电流继电器在起过载保护作用时可相互替代。
（X ）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。
（X ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（X ）19、熔断器的额定电流大于或等于熔体的额定电流。
（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。
（√）21、分析控制电路最基本的方法是查线读图法。
（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。
（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。
（X ）27、热继电器的电流整定值是触点上流过的电流值。
（X ）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。
（X ）30、在控制电路中，额定电压相同的线圈允许串联使用。
（X ）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。
（√）33、低压断路器具有失压保护的功能。
（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。

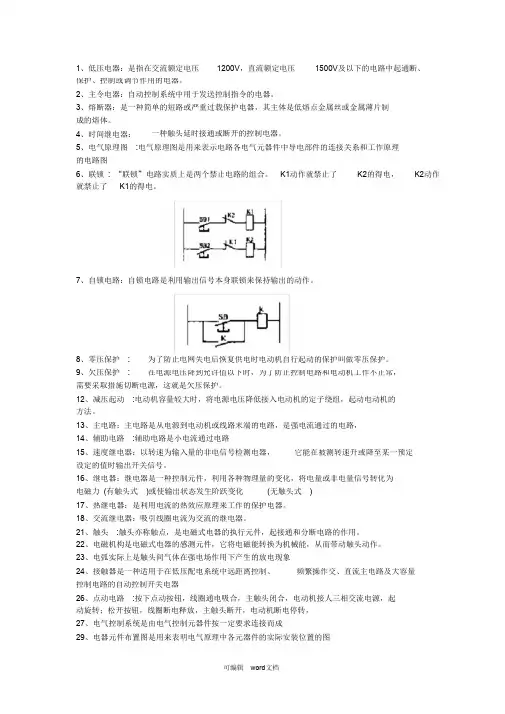

电气控制技术试题库和答案
1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器。
5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。
就禁止了K1的得电。
K1动作就禁止了K2的得电，K2动作7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护:9、欠压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。
18、交流继电器：吸引线圈电流为交流的继电器。
21、触头:触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
22、电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器26、点动电路:按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，27、电气控制系统是由电气控制元器件按一定要求连接而成29、电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图30、电气安装接线图是电气原理图的具体实现形式， 际位置和实际接线来绘制的 它是用规定的图形符号按电器元件的实二、填空：1、常用的低压电器是指工作电压在交流2、选择低压断路器时，额定电压或额定电流应3、行程开关也称 (限位 )开关，可将 ( ( 1200 )V 以下、直流 ( 1500 )V 以下的电器。
电气控制技术模拟习题(附参考答案)
电气控制技术模拟习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、变压器的二次绕组与（）连接A、电源B、电动机C、电源D、电源正确答案：A2、把电能转变成机械能输出的电机是（）A、变压器B、发电机C、电动机D、不确定正确答案：C3、电压互感器二次侧的额定电压一般是A、100VB、5000VC、10VD、任意正确答案：A4、集控制和保护于一体的低压开关是（）A、自动空气开关B、刀开关C、组合开关D、以上都不是正确答案：A5、我国异步电动机的额定频率一般为（）。
A、100HzB、50HzC、不确定D、60Hz正确答案：B6、电动机的主要组成部分是（）。
A、定子绕组和铁芯B、绕组和铁芯C、转子绕组和铁芯D、定子和转子正确答案：D7、停止按钮应优先选用（）A、绿色B、黄色C、红色D、黑色正确答案：C8、完成工作台自动往返行程控制要求的主要电器元件是（）。
A、刀开关B、行程开关C、接触器D、按钮正确答案：B9、三相笼型异步电动机直接起动电流较大，一般可达额定电流的（）倍。
A、2～3B、4～7C、10D、3～4正确答案：B10、按钮的电气字母符号为( )A、QSB、SQC、SBD、QF正确答案：C11、升压变压器的变比为（）A、都不是B、K=1C、K>1D、K正确答案：D12、目前较为先进的电动机调速方法是（）A、变频调速B、变转差率调速C、都不是D、变极调速正确答案：A13、刀开关的电气字母符号为( )A、QFB、SQC、QSD、KM正确答案：C14、电动机的额定功率是其轴上输出的（）。
A、不确定B、无功功率C、有功功率D、机械功率正确答案：D15、接触器自锁触头是一对( )。
A、主触头B、常闭辅助触头C、常开辅助触头正确答案：C16、电路中实现短路保护的电器是（）A、熔断器B、接触器C、热继电器D、以上都不是正确答案：A17、以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电压B、改变三相交流电源的频率。
电气控制技术试题及答案
机床电气控制技术试题及答案一、填空题：1、电器按动作性质分为手动和自动电器。
2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。
3、电流继电器的励磁线圈应串接于被测量电路。
4、中间继电器具有触点对数多，容量小的特点。
5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。
6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。
在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。
7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。
8. 中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。
9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。
而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。
10. 交流接触器从结构上看是由触头系统、触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。
二、选择题1. 在低压电器中，用于短路保护的电器是（ B ）。
A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。
A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（ D ）。
A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。
A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（ D ）。
A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（ C ）（A）不频繁地接通或断开电路（B）频繁地接通或断开电路，但不具备任何保护功能。
电气控制技术测试题及答案
电气控制技术测试题及答案一、单选题（共30题，每题1分，共30分）1、电力变压器的主要作用是（）A、变换功率B、变换电压C、变换阻抗D、变换效率正确答案：B2、热继电器的电气字母符号为( )A、FRB、SQC、QFD、KM正确答案：A3、速度继电器的电气字母符号为( )A、KTB、FUC、KSD、QF正确答案：C4、变频家用电器的电动机采用的调速方法是（）。
A、变极调速B、变频调速C、变转差率调速D、以上都不是正确答案：B5、低压断路器的型号为DZ10-100，其额定电流是（）A、10AB、100AC、10-100AD、以上都不是正确答案：B6、把机械能转变成电能输出的电机是（）A、变压器B、发电机C、不确定D、电动机正确答案：B7、变压器一次、二次绕组的电压与其匝数的关系是（）A、成反比B、无关C、不确定D、成正比正确答案：D8、变极调速只适用于（）异步电动机。
A、笼型B、绕线型C、直流D、以上都不是正确答案：A9、在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。
A、交流电源B、直流电源C、任意电源D、以上都不是正确答案：B10、变压器一次、二次绕组的电流与其匝数的关系是（）A、成反比B、无关C、成正比D、不确定正确答案：A11、低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A12、变压器不可以变换交流电的（）A、电压大小B、频率C、不确定D、电流大小正确答案：B13、10kW以上的笼型异步电动机，进行起动时应采取（）。
A、全压起动B、减压起动C、接触器直接起动D、以上都不是正确答案：B14、接触器互锁触头是一对（）。
A、主触头B、辅助常闭触头C、辅助常开触头正确答案：B15、在低压电器控制电路中，能起失压保护的电器是 ( )A、接触器B、热继电器C、刀开关D、熔断器正确答案：A16、实现位置控制要求所依靠的主要电器是（）。
电气控制与plc应用技术考试题及答案
电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。
A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。
A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。
A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。
A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。
A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。
A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。
A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。
A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。
A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。
A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。
A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。
A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。
电气控制技术试题及答案
电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。
2. 电气控制技术中，______可以用于实现电路的过载保护。
3. 继电器的工作原理是通过______来控制电路的通断。
4. 电气控制系统中，______是实现远程控制的重要元件。
5. 定时器在电气控制技术中，主要用于实现______控制。
6. 在电气控制技术中，______可以实现电路的短路保护。
7. 电气控制系统中，______是实现电压转换的主要元件。
8. 传感器在电气控制技术中，主要用于实现______。
9. 接触器在电气控制技术中，主要用于实现______控制。
10. 电气控制技术中，______是实现时间控制的主要元件。
电气控制技术科理论题库
电气控制技术理论试题题库一、填空题（应出100空，实出100空）1.低压电器按用途和控制对象分为（低压配电）电器和（低压控制）电器。
2.低压电器按执行机能分为（自动）电器和（非自动）电器。
3.按钮由（按钮帽）、（复位弹簧）、（桥式触点）、外壳等组成。
4.行程开关又称（限位开关），它一般由(执行元件)、(操作机构)和外壳组成。
5.行程开关按动作原理有（直动式）行程开关、（滚动式）行程开关、（微动式）行程开关。
6.断路器必须（垂直）安装，保证合闸状态时手柄（朝上）。
7.交流接触器的铁心一般用E形（硅钢片）叠压而成，一减少铁心的（磁滞）和（涡流）损耗。
8.继电器由（感测）机构、（中间）机构、（执行）机构组成。
9.控制电路一般允许通过的电流为（5）A。
10.接触器由（电磁机构）、（触点系统）、（灭弧装置）、反力装置、支架和底座等结构组成。
11.电磁机构由（激磁线圈）和（磁路）构成。
12.常用的灭弧方式有（灭弧罩）、（灭弧栅）、（磁吹式灭弧）和多断点灭弧。
13.熔断器用于（严重过载）和（短路）保护中。
14.时间继电器按照触点动作方式分为（通电延时）时间继电器和（断电延时）时间继电器。
15.继电器按输出形式分为（有触点式）继电器和（无触点式）继电器。
16.继电器按用途分为（控制用）继电器和（保护用）继电器。
17.电流继电器有（欠电流）继电器和（过电流）继电器。
18.电压继电器有（欠电压）继电器、（零电压）继电器和（过电压）继电器。
19.接触器按（主触点）所控制电路的电流种类分为交流继电器和直流继电器。
20.热继电器的由（双金属片）、（热元件）、（触点系统）部分结构构成。
21.电气控制原理图一般有（电气原理图）、（电器布置图）、（电气安装接线图）。
22.熔断器按结构型式分为（半封闭插入式）、（无填充料密封式）和（有填料密封式）熔断器。
23.熔断器主要由（熔体）、（熔断管）及（导电部分）等部件组成。
24.熔断器的保护特性具有（反时限特性）。
电气控制技术模拟试题(二)及答案
本试卷共 3 页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。
一、填空题（共15分，每空1分）1．接触器的结构主要由电磁机构、和等组成。
型号CJ20-63接触器的含义是.。
2．常用的熔断器类型有插入式、螺旋式、有填料封闭管式和无填料封闭管式等，其中RT18系列表示熔断器。
3．速度继电器的动作转速一般是大于r/min，复位速度一般是小于r/min.。
4．低压断路器又称，在电路发生、过载、失电压或欠电压等故障时，能自动分断故障电路，是低压配电线路中应用广泛的一种开关电器。
5．三相异步电动机的减压起动，是指起动时降低加在电动机定子绕组上的电压，待电动机起动后再将电压恢复到，使之在额定电压下运转。
减压起动的常用方法有星－三角减压起动、、定子串电阻减压起动等。
6．三相交流异步电动机的调速方法有3种，即调速、调速和变转差率调速。
7．直流电动机主要由电枢回路和励磁回路两部分构成，其中按励磁绕组与电枢绕组的关系，直流电动机分成4种类型，即直流电动机、直流电动机、并励直流电动机和复励直流电动机。
8．三相异步电动机的制动控制方法有：机械制动和。
二、判断题（用√和⨯表示，每小题1分，共20分）1．开启式负荷开关安装时，合闸状态手柄应朝下。
…………………………………………………（）2．异步电动机直接启动时的启动电流为额定电流的4～7倍，所以电路中配置的熔断器的额定电流也应按电动机额定电流的4～7倍来选择。
…………………………………………………………（）3．交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。
……………………………………（）4．一定规格的热继电器，其所装的热元件规格可能是不同的。
……………………………………（）5．失压保护的目的是防止电压恢复时电动机自行起动。
…………………………………………（）6．可以通过改变通入三相异步电动机定子绕组的电源相序来实现其正反转控制。
……………（）7．在正反转电路中，设置电气互锁的目的是避免正反转接触器线圈同时得电而造成主电路电源发生短路。
(行业典型)电气控制技术试题库(附答案)
（行业典型）电气控制技术试题库（附答案）一、判断题（每题2分，共20分）1. 低压电器指工作在直流1200V 、交流1500V 以下的各种电器。
错2. 所有的保护电器都是自动电器。
错3. 所有的控制电器都是手动的。
错4. 电磁机构使衔铁释放（复位）的力与器隙的关系曲线称为反力特性。
对（吸力特性：电磁机构使衔铁吸合的力与衔铁气隙的关系曲线。
电磁机构运动部分的静阻力与气隙的关系曲线称为反力特性。
）5. 电磁机构使衔铁吸合的力与器隙的关系曲线称为吸力特性。
对6. 电磁机构中的线圈是串联的主要用于电压检测，所以也叫做电压线圈。
错1）串联电磁机构：电磁线圈串联于电路中。
按电流种类又分为直流串联电磁机构和交流串联电磁机构。
该结构的特点是匝数少，线径粗，衔铁动作与否取决于线圈中电流的大小，故又称为电流线圈。
7. 电磁机构中的线圈是并联的主要用于电压检测，所以也叫做电压线圈。
对并联电磁机构：电磁线圈并联于电路中。
按电流种类又分为直流并联电磁机构和交流并联电磁机构。
该结构的特点是匝数多，线径细，衔铁动作与否取决于线圈中电压的大小，故又称为电压线圈。
8. 反力特性一定在吸力特性的下方，在剩磁特吸力特性的上方。
错9. 电磁式电器的触电类型为点接触的适合于电流不大，压力小的场合。
点接触：用于小电流接触器中。
线接触：用于通电次数多，电流大的场合。
面接触：允许通过较大电流。
10. 电磁式电器的触电类型为线接触的适合接通次数多，电流小的场合。
11. 接触器能频繁的通断电路并具有低压保护功能。
对12. 接触器是一种只能通断交流的电磁式自动切换电器。
对13. 直流接触器比交流接触器更适合于频繁操作。
错14. 接触器的反断能力是指接触器能可靠分段的电压最大值。
15. 电压继电器属于信号继电器，时间继电器属于控制继电器。
16. 电流继电器一般并联在电路中，分为过电流继电器和欠电流继电器。
17. 热继电器具有短路保护和过载保护。
18. 热继电器具有反时限保护特性。
(完整版)电气控制技术复习题及答案
中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。
2.在交流接触器的铁心上一定要安装，目的是。
3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5.反接制动时，当电机接近于时，应及时防止。
6.伺服电动机为了防止“反转”现象的发生，采用的方法。
7.低压电器的基本结构是、、。
8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
9.机床电气控制是对控制对象进行控制。
10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。
12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
14.直流电机的调速方法有、、。
15.笼型异步电机的降压起动方法有：、、。
16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
17.接触器可用于频繁通断电路，又具有保护作用。
18.伺服电机又称电机，在自动控制系统中作为元件。
它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。
19.速度继电器是用来反映变化的自动电器。
动作转速一般不低于300r/min，复位转速约在。
20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
电气自动化控制技术考核试卷
13. ABCD
14. ABC
15. ABC
16. ABCD
17. ABC
18. ABC
19. ABCD
20. ABCD
三、填空题
1. Programmable Logic Controller
2.电信号
3.比例控制
4.控制信号
5. Profibus
6.异步转速
7.热继电器
8.交互
9.实时以太网
A.交流接触器
B.直流接触器
C.热继电器
D.变频器
10.以下哪种执行器通常用于精确的位置控制？
A.气缸
B.液压缸
C.电动推杆
D.伺服执行器
11.关于现场总线技术，以下哪个说法是错误的？
A.现场总线是一种数据通信协议
B.它用于连接工业自动化设备
C.现场总线可以用于传输模拟信号
D.现场总线只能用于传输数字信号
2.解释PID控制器中比例（P）、积分（I）和微分（D）控制的作用，以及它们在自动化控制中的应用。
3.以一个实际的电气自动化控制场景为例，说明现场总线技术在其中的应用及其优势。
4.描述机器视觉系统在自动化生产过程中的作用，以及它通常包含哪些关键部件和功能。
标准答案
一、单项选择题
1. D
2. C
3. C
电气自动化控制技术考核试卷
考生姓名：__________答题日期：_______年__月__日得分：_________判卷人：_________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.以下哪种元件不是电气自动化控制系统的基本组成部分？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气控制技术期末考试
班级姓名成绩
一、填空题：2×20
1.低压电器基本结构是、和灭弧装置。
2.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有
效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
3.反接制动时，当电机接近于时，应及时防止。
4.低压电器的基本结构是、、。
5.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
6.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
7.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控
制运动部分的行程大小、运动方向或进行限位保护。
8.接触器可用于频繁通断电路，又具有保护作用。
9.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引
起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1×10
1.中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。
（）
2.热继电器和过电流继电器在起过载保护作用时可相互替代。
（）
3.选用空气式时间继电器要考虑环境温度的影响。
（）
4.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（）
5.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路
保护。
（）
6.刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（）
7.按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。
（）
8.交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。
（）
9.交流接触器铁心端嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动和噪声。
（）
10.低压断路器又称自动空气开关。
（）
三、简答题：5×2
1.画出热继电器的热元件和触头的符号，并标出文字符号，各连接在什么电路中？热继电器会不会因
电动机的起动电流过大而立即动作？对于定子绕组是△形连接的异步电动机应如何选择热继电器？
2.电动机主电路中已装有熔断器，维护什么还要装热继电器？它们的作用是否相同？
四、分析题：10×2
1.什么叫自锁？试设计一简单带自锁的电机起动与停止控制电路。
2.如图所示为抽水机电机控制线路，其属于什么起动方法？并分析其工作过程。
五、设计题：20×1
1.某机床的液压泵电动机M1和主电机M2的运行情况，有如下的要求：
（1）必须先起动M1，然后才能起动M2。
（2）M2可以单独停转。
（3）M1停转时，M2也应自动停转。
参考答案
一、填空题：
1.电磁机构触点系统
2.短路环减少衔铁吸合时的振动和噪音
3.电枢回路电阻、电源电压、磁通
4.1/3、起动电流、1/3、空载或轻载
5.0、切断电源、反转
6.增大转子电阻
7.触头系统、推动机构、灭弧装置
8.短路、串
9.根据生产工艺要求
10.相反的电磁转矩
11.摇臂升降、外立柱旋转运动、主轴箱水平移动
12.定子电路串电阻降压起动、星—三角转换降压起动
13.互锁
14.改变电枢回路电阻、弱磁、改变电枢电压
15.定子回路串电阻、星-三角降压起动、自耦变压器降压起动
16.限位、机械位移
17.主电路、欠压保护
18.执行电机、执行元件。
19.转速和转向、100r/min
20.上、倒装、平装、误合闸、上端、下端
二、判断题：
1.（√）
2.（√）
3.（×）
4.（√）
5.（×）
6.（×）
7.（√）
8.（√）
9.（×） 10.（√） 11.（×） 12.（√）
三、简答题：
1.答：FR：热继电器，热元件连接在主电路中和触头连接在控制电路中。
不会因电动机的起动电流过
大而立即动作，因为它具有热惯性。
对于定子绕组是△形连接的异步电动机应选择三相结构带断相保护的热继电器
2.答：已经给电动机通电，但由于各种原因，转子不转，就称为“堵转”。
它会使转子绕组上产生很
大的电流，对电机造成危害。
在电动机起动的瞬间，这时转子转速为0，也可以认为是“堵转”。
3.接触器的主触头串联在主电路中，辅助触头接在控制电路中，一般用于自锁和互锁，线圈串联在控
制线路中。
4.熔断器在电路中起短路保护，是一个瞬时动作的切断整个电路的保护器件，而热继电器起过载保护，
是一个允许有反应时间延迟的保护器件。
二者作用不同，不能相互替代。
在摇臂钻床中，带动摇臂升降的电机因属于短时运行，操作频率较高，固不用热继电器。
5.交流电磁线圈误通直流电源时，因其等效直流电阻较小，将导致线圈发热。
直流电磁线圈误通交流
电时，因线圈铁心为整块硅钢做成，会产生较大涡流，产生大量热量，烧毁线圈。
220V的交流接触器通入380V交流电源，因电压增加超过其额定电压，所以会烧毁线圈。
6.整定电流是指热继电器长期不动作的最大电流。
其值等于电机的额定电流。
热元件串联在主电路中的电机定子通电回路中。
触头串联在控制电路总干路中。
热继电器不会因电动机的起动电流过大而动作。
因为，电机起动时间一般较短，而热继电器利用电流热效应工作，需要一个滞后时间才能动作。
7.四部分：电源电路主电路控制电路辅助电路
8.功能不相同
熔断器：短路保护
热继电器：电动机的过载保护
四、分析题：
1.答：自锁就是交流接触器自身的常开辅助触头与起动按钮并联，保证自身的线圈一直得电。
设计可与简单的连动控制相仿。
2.
3.熔断器在电路中起短路保护，是一个瞬时动作的切断整个电路的保护器件，而热继电器起过载保护，是一个允许有反应时间延迟的保护器件。
二者作用不同，不能相互替代。
在摇臂钻床中，带动摇臂升降的电机因属于短时运行，操作频率较高，固不用热继电器。
4.要求：a 、足够大的制动转矩
b 、制动电流不应大于2到2.5倍额定电流
c 、不造成明显的机械冲击
d 、制动时间尽可能短
方法：能耗制动、再生制动、反接制动
五、设计题：
1.
KM1 KM2
KM2 SB2 SB3 SB1 KM2 KM1 KM1 KM2
SB2 SB3 F M 3～ KM1
Q
F
FU
M
FR
KM
Q
2．3．4．。
