第4章+图像增强
合集下载
第四章 图像增强和锐化
直方图均衡化
• • 当一幅图像的像素占据了所有灰度级并且呈均匀分布时，则该图像具有比较 高的对比度和多变的灰度色调。 直方图均衡化是将原图像通过某种变换，得到一幅灰度直方图为均匀分布的 新图像的方法。
直方图均衡化
• 先讨论连续变化图像的均衡化问题： • 设r和s分别表示归一化了的原图像灰度和经直方图修正后的图像灰度。 0 ≤ r,s ≤ 1 在[0,1]区间内的任一个r值，都可产生一个s值，且 s=T(r) T(r)作为变换函数，满足下列条件： 1.在0 ≤ r ≤ 1内为单调递增函数，保证灰度级从黑到白的次序不变； 2.在0 ≤r ≤1内，有0 ≤T(r) ≤1，确保映射后的像素灰度在允许的范围内。 反变换关系r=T-1(s)对s同样满足上述两个条件。
等于1.8
• 获取变换函数的其他方法 交互样点插值 用过点的三次样条插值曲线，获得变换函数
灰度直方图
• 灰度直方图基本概念（回顾） • 直方图修正法——直方图均衡化
灰度直方图基本概念
灰度直方图反映了数字图像中每一灰度级与其出现频率间的关系, 它能描述该图像的概貌。通过修改直方图的方法增强图像是一种实用 而有效的处理技术。 基本概念 图像的灰度直方图是一种表示数字图像中各级灰度值及其出现频数 关系的函数。描述图像灰度直方图的二维坐标，其横坐标表示像素的 灰度级别，纵坐标表示该灰度出现的频数（像素的个数）。 h(rk)=nk, k=0,1,2,…,L-1 rk表示第k级灰度值， h(rk)和nk表示图像中灰度值为rk的像素个数。
其中，T[ ]表示增强图像和原图像的灰度变换关系
灰度变换增强
• 灰度的线性变换：设原图像灰度值f(m,n) ∈ [a,b],线性变 换后的取值g(m,n) ∈ [c,d],则线性变换关系为
第四章 图像增强
中南大学信息物理工程学院测绘所 梅小明
数字图像处理
例如，某像素5×5邻域的灰度分布如图，经 计算9个掩模区的均值和方差为：
3 6 7 4 2 3 4 3 1ͣ 1 2 2 2 4 5 1 1 4 3 3 6
均值 对应的 方差
4
4
3
2
3
4
2
3
3
4 8 4 4
54 7 17 17 28 31 23 26 0
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
4.1 图像的对比度增强
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
图像的直方图修正
定义：数字图像中各灰度级与其出现的频数间的 统计关系，可表示为：
直方图反映了图像的清晰程度，当直方图均匀分布 时，图像最清晰。由此，我们可以利用直方图来达 到使图像清晰的目的。 直方图均衡化：通过原始图像的灰度非线性变换， 使其直方图变成均匀分布，以增加图像灰度值的动 态范围，从而达到增强图像整体对比度，使图像变 清晰的效果。
梅小明
图像平滑
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
中值滤波法的举例及与平均滤波法 的对比
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
中值滤波法
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
中值滤波法
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
中值滤波法
数字图像处理
中南大学信息物理工程学院测绘所
第四章 图像增强
概述 图像的对比度增强 图像的直方图修正 图像平滑 图形锐化 图像的同态滤波 图像的彩色增强
数字图像处理
例如，某像素5×5邻域的灰度分布如图，经 计算9个掩模区的均值和方差为：
3 6 7 4 2 3 4 3 1ͣ 1 2 2 2 4 5 1 1 4 3 3 6
均值 对应的 方差
4
4
3
2
3
4
2
3
3
4 8 4 4
54 7 17 17 28 31 23 26 0
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
4.1 图像的对比度增强
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
图像的直方图修正
定义：数字图像中各灰度级与其出现的频数间的 统计关系，可表示为：
直方图反映了图像的清晰程度，当直方图均匀分布 时，图像最清晰。由此，我们可以利用直方图来达 到使图像清晰的目的。 直方图均衡化：通过原始图像的灰度非线性变换， 使其直方图变成均匀分布，以增加图像灰度值的动 态范围，从而达到增强图像整体对比度，使图像变 清晰的效果。
梅小明
图像平滑
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
中值滤波法的举例及与平均滤波法 的对比
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
中值滤波法
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
中值滤波法
数字图像处理
中南大学信息物理工程学院测绘所
梅小明
中值滤波法
数字图像处理
中南大学信息物理工程学院测绘所
第四章 图像增强
概述 图像的对比度增强 图像的直方图修正 图像平滑 图形锐化 图像的同态滤波 图像的彩色增强
数字图像处理(第二版)章 (4)
一灰度区间进行扩展或压缩。例如，当［a，b］之间的变换直
线斜率大于1时，该灰度区间的动态范围增加，即对比度增强
了，而另外两个区间的动态范围被压缩了。当a=b，c=0，d=L-
1时，式(4-4)就变成一个阈值函数，变换后将会产生一个二值 图像。图4-3(c)是经由图4-3 (b)所示的分段线性变换对图43(a)的变换结果，它保持低灰度像素不变，增强了中间灰度的 对比度，并压缩了高灰度的动态范围。
2r 2 0 r 1
pr (r) 0
其他值
用式(4-11)求其变换函数，即其累积分布函数为
s T(r)
像素数之比p)r。(r对k ) 数 n字nk 图像，直k方图0,1可,2表,示, L为1
(4-8)
式中： n是一幅图像的像素总数； L是灰度级的总数目； rk表示第k个灰度级； nk为第k级灰度的像素数； pr(rk)表示 该灰度级出现的频率，是对其出现概率的估计。
第4章 图像增强
在直角坐标系中做出rk与pr(rk)的关系图形，称为该图像
设r为变换前的归一化灰度级，0≤r≤1，T(r)为变换函数， s=T(r)为变换后的归一化灰度级，0≤s≤1。变换函数T(r)应
满足下列条件：
(1) 在0≤r≤1区间内，T(r)单值单调递增； (2) 对于0≤r≤1，有0≤T(r)≤1。
第4章 图像增强
第一个条件保证了变换后图像的灰度级从黑到白的次序不 变。第二个条件保证了变换前后图像灰度范围一致。反变换
第4章 图像增强 灰度变换就是把原图像的像素灰度经过某个变换函数变换
成新的图像灰度。常见的灰度变换方法有直接灰度变换法和直 方图修正法。直接灰度变换法可以分为线性、分段线性以及非 线性变换。直方图修正法可以分为直方图均衡化和直方图规定 化。
线斜率大于1时，该灰度区间的动态范围增加，即对比度增强
了，而另外两个区间的动态范围被压缩了。当a=b，c=0，d=L-
1时，式(4-4)就变成一个阈值函数，变换后将会产生一个二值 图像。图4-3(c)是经由图4-3 (b)所示的分段线性变换对图43(a)的变换结果，它保持低灰度像素不变，增强了中间灰度的 对比度，并压缩了高灰度的动态范围。
2r 2 0 r 1
pr (r) 0
其他值
用式(4-11)求其变换函数，即其累积分布函数为
s T(r)
像素数之比p)r。(r对k ) 数 n字nk 图像，直k方图0,1可,2表,示, L为1
(4-8)
式中： n是一幅图像的像素总数； L是灰度级的总数目； rk表示第k个灰度级； nk为第k级灰度的像素数； pr(rk)表示 该灰度级出现的频率，是对其出现概率的估计。
第4章 图像增强
在直角坐标系中做出rk与pr(rk)的关系图形，称为该图像
设r为变换前的归一化灰度级，0≤r≤1，T(r)为变换函数， s=T(r)为变换后的归一化灰度级，0≤s≤1。变换函数T(r)应
满足下列条件：
(1) 在0≤r≤1区间内，T(r)单值单调递增； (2) 对于0≤r≤1，有0≤T(r)≤1。
第4章 图像增强
第一个条件保证了变换后图像的灰度级从黑到白的次序不 变。第二个条件保证了变换前后图像灰度范围一致。反变换
第4章 图像增强 灰度变换就是把原图像的像素灰度经过某个变换函数变换
成新的图像灰度。常见的灰度变换方法有直接灰度变换法和直 方图修正法。直接灰度变换法可以分为线性、分段线性以及非 线性变换。直方图修正法可以分为直方图均衡化和直方图规定 化。

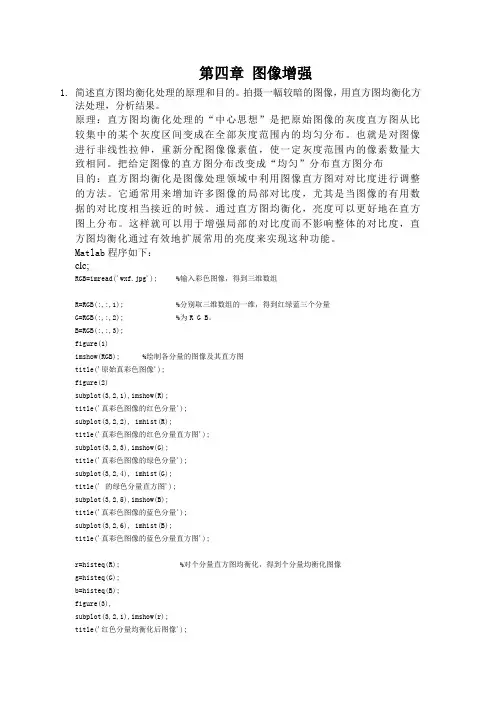

数字图像处理第四章作业
第四章图像增强1.简述直方图均衡化处理的原理和目的。
拍摄一幅较暗的图像，用直方图均衡化方法处理，分析结果。
原理：直方图均衡化处理的“中心思想”是把原始图像的灰度直方图从比较集中的某个灰度区间变成在全部灰度范围内的均匀分布。
也就是对图像进行非线性拉伸，重新分配图像像素值，使一定灰度范围内的像素数量大致相同。
把给定图像的直方图分布改变成“均匀”分布直方图分布目的：直方图均衡化是图像处理领域中利用图像直方图对对比度进行调整的方法。
它通常用来增加许多图像的局部对比度，尤其是当图像的有用数据的对比度相当接近的时候。
通过直方图均衡化，亮度可以更好地在直方图上分布。
这样就可以用于增强局部的对比度而不影响整体的对比度，直方图均衡化通过有效地扩展常用的亮度来实现这种功能。
Matlab程序如下：clc;RGB=imread('wxf.jpg'); %输入彩色图像，得到三维数组R=RGB(:,:,1); %分别取三维数组的一维，得到红绿蓝三个分量G=RGB(:,:,2); %为R G B。
B=RGB(:,:,3);figure(1)imshow(RGB); %绘制各分量的图像及其直方图title('原始真彩色图像');figure(2)subplot(3,2,1),imshow(R);title('真彩色图像的红色分量');subplot(3,2,2), imhist(R);title('真彩色图像的红色分量直方图');subplot(3,2,3),imshow(G);title('真彩色图像的绿色分量');subplot(3,2,4), imhist(G);title(' 的绿色分量直方图');subplot(3,2,5),imshow(B);title('真彩色图像的蓝色分量');subplot(3,2,6), imhist(B);title('真彩色图像的蓝色分量直方图');r=histeq(R); %对个分量直方图均衡化，得到个分量均衡化图像g=histeq(G);b=histeq(B);figure(3),subplot(3,2,1),imshow(r);title('红色分量均衡化后图像');subplot(3,2,2), imhist(r);title('红色分量均衡化后图像直方图');subplot(3,2,3),imshow(g);title('绿色分量均衡化后图像');subplot(3,2,4), imhist(g);title('绿色分量均衡化后图像直方图');subplot(3,2,5), imshow(b);title('蓝色分量均衡化后图像');subplot(3,2,6), imhist(b);title('蓝色分量均衡化后图像直方图');figure(4), %通过均衡化后的图像还原输出原图像newimg = cat(3,r,g,b); %imshow(newimg,[]);title('均衡化后分量图像还原输出原图');程序运行结果：原始真彩色图像均衡化后分量图像还原输出原图图1.1 原始图像与均衡化后还原输出图像对比通过matlab仿真，由图1.1比较均衡化后的还原图像与输入原始真彩色图像，输出图像轮廓更清晰，亮度明显增强。
(完整word版)NIVisionBuilderAI入门教程第四章图像增强
第四章图像增强很多时候，我们采集到的图像并不理想，含有许多噪声、非目标区域、杂点、未完整等等，面对这种情况，进行图像处理时，如果不对原始图像进行增强处理，那么对测量结果会的精度会产生一些影响，例如寻找边缘，如果需要拟合成线的点很离散，那么，拟合出来的线很可能会“漂”的很厉害。
因此，许多情况下，我们需要对原始图像进行增强，以达到更加理想的效果。
如图4-1所示。
图4-1 图像增强函数在图像处理中的应用在图4-1中，我们应用了一个简单的例子，寻找一条边缘。
采集图像后，我们对原始图像创建了一个ROI（Region of Interest：兴趣区域、目标区域，图中的绿色框），并对此ROI 进行滤波处理，从图中可以看到，绿色框中经过婆婆的图像与外面的图像是不一样的。
这就是图像增强的效果。
当然，例子中的原始图像效果相对较好，增强的效果显现不明显。
下面我们来看一下，图像增强函数选板具体的函数及其使用方法。
图4-2 图像增强选板增强图像中，共有六个可用函数。
利用此六个函数，我们可以在分析图像前，对图像进行预先处理，以提高图像质量。
1. Vision Assistant：Enhances image features，filters noise，extracts colors planes，and more.第一个函数为视觉助手。
