电脑组装-电脑组装流程图解

合集下载

电脑组装教程全过程详细教学(配清晰图解)

电脑组装教程全过程详细教学(配清晰图解)

电脑组装教程全过程详细教学(配清晰图解)温馨提示:看完这篇图文科普,你就是装机高手了。

(配件配置根据实际)在开始之前先准备一套螺丝刀,然后检查一下配件,看看有没有遗漏的地方,然后去洗个手,释放静电,不放心的还可以戴个手套,这样准备工作就完成了。

首先取出主板,盒子先不要扔,因为主板需要放置在不导电的平面上,主板盒子就是一个不错的选择,静电袋可以垫在主板下面,然后我们来看主板,先认识一下上面的各个接口,方便接下来的操作。

以这块TUF-B450M为例,最上面这里是CPU供电,根据主板的不同,分为4 PIN和8PIN接口,对应电源上的单4PIN或者4+4PIN接口。

这里就可能会遇到一个问题,如果主板上CPU是8PIN供电,但是电源只有一个4PIN接口,该怎么办,这个看CPU,功耗不是很大的CPU,只插一个4PIN 也是能亮的。

CPU供电旁边是小4PIN的CPU风扇供电接口,主板上的其他位置可能会有相同的接口,用于机箱风扇供电。

上面白色的是RGB灯效接口。

(5v3 12v4)不同主板提供的RGB接口会有所不同,大致是5V3针和12V4针两种。

(12v5 5v3)但是技嘉主板除外,它是独特的12V 5针,5V 3针的接口也和常规的不一样,所以购买RGB风扇等设备的时候需要注意。

CPU供电下面是CPU插槽,根据不同平台,CPU插槽也是不一样的。

CPU插槽右侧是内存插槽,不同主板的内存插槽数量可能会不一样,只要记住长这样的是内存插槽就行,不同代的内存理论上是不能够混用的,比如DDR3的内存是肯定是不能插在DDR4的插槽上的,接口都不一样,怎么用,当然,或许有我不知道的特殊姿势。

再右边,这里是主板供电,一般是大24PIN接口,对应电源的24PIN接口。

下面是SATA接口,用于连接SATA硬盘。

这边这个是主板电池,用于CMOS供电,以记录BIOS信息以及时间信息等,电池型号一般是CR2032,不可充电。

如果是BIOS设置错误导致的无法开机,可以取下这块电池等待一段时间,这个过程会重置BIOS,然后再安装上去开机即可。

电脑组装与维护培训教程(P4版)_第十二课__电脑组装流程

电脑组装与维护培训教程(P4版)_第十二课__电脑组装流程
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
拧紧螺栓的松紧度
在拧螺栓或螺帽时,要适度用力,并在开始遇 到阻力时便立即停止。过度拧紧螺栓或螺帽可能会 损坏主板或其他塑料组件。
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
图12-7
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
组装电脑的具体操作如下。
(1)打开机箱盖。 首先,打开机箱的外包装,你会看见很多附件,
如螺丝、挡片等。然后取下机箱的外壳,如图12-8 所示。
还会再产生静电。
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
不要连接电源线
在组装过程中不要连接电源线,也不要在通电 后触摸机箱内的任何组件。
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
轻拿轻放物品
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
准备电脑配件
在准备组装电脑前,还需要准备好所需要的配 件,如主板、CPU、内存和硬盘等,最好将这些配 件依次放置在工作台上,以方便取用,也不会因为 随意放置而出现跌落损坏等情况。
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训

计算机硬件系统组装(图解)

计算机硬件系统组装(图解)

计算机硬件系统组装(图解)(一)、工具准备常言道“工欲善其事,必先利其器”,没有顺手的工具,装机也会变得麻烦起来,那么哪些工具是装机之前需要准备的呢?(见图1,从左至右为“尖嘴钳、散热膏、十字解刀、平口解刀”)①十字解刀:十字解刀又称螺丝刀、螺丝起子或改锥,用于拆卸和安装螺钉的工具。

由于计算机上的螺钉全部都是十字形的,所以你只要准备一把十字螺丝刀就可以了。

那么为什么要准备磁性的螺丝刀呢?这是因为计算机器件按装后空隙较小,一旦螺钉掉落在其中想取出来就很麻烦了。

另外,磁性螺丝刀还可以吸住螺钉,在安装时非常方便,因此计算机用螺丝刀多数都具有永磁性的。

②平口解刀:平口解刀又称一字型解刀。

如何需要你也可准备一把平口解刀,不仅可方便安装,而且可用来拆开产品包装盒、包装封条等。

③镊子:你还应准备一把大号的医用镊子,它可以用来夹取螺钉、跳线帽及其它的一些小零碎动西。

④钳子:钳子在安装电脑时用处不是很大,但对于一些质量较差的机箱来讲,钳子也会派上用场。

它可以用来拆断机箱后面的挡板。

这些挡板按理应用手来回折几次就会断裂脱落,但如果机箱钢板的材质太硬,那就需要钳子来帮忙了。

建议:最好准备一把尖嘴钳,它可夹可钳,这样还可省却镊子。

⑤散热膏:在安装高频率CPU时散热膏(硅脂)必不可少,大家可购买优质散热膏(硅脂)备用。

2、材料准备①准备好装机所用的配件:CPU、主板、内存、显卡、硬盘、软驱、光驱、机箱电源、键盘鼠标、显示器、各种数据线/电源线等。

②电源排型插座:由于计算机系统不只一个设备需要供电,所以一定要准备万用多孔型插座一个,以方便测试机器时使用。

③器皿:计算机在安装和拆卸的过程中有许多螺丝钉及一些小零件需要随时取用,所以应该准备一个小器皿,用来盛装这些动西,以防止丢失。

④工作台:为了方便进行安装,你应该有一个高度适中的工作台,无论是专用的电脑桌还是普通的桌子,只要能够满足你的使用需求就可以了。

3、装机过程中的注意事项①防止静电:由于我们穿着的衣物会相互摩擦,很容易产生静电,而这些静电则可能将集成电路内部击穿造成设备损坏,这是非常危险的。

手把手教你组装电脑(清晰大图详解电脑组装时各接口线缆细节)

手把手教你组装电脑(清晰大图详解电脑组装时各接口线缆细节)

手把手教你组装电脑(清晰大图详解电脑组装时各接口线缆细节)Edited by 辉亮可能只是比较主观的看法,DIY市场似乎有越来越走弱的感觉,大者恒大一线大厂不断以价格战打压二、三线,集中商圈好象也没有十年前各大品牌林立的光景,价格竞争的关系也只是其一,至于如何就不深入探讨,似乎有点偏离了主题电脑主机最基本的配备有主板、CPU、内存、显卡、电源,有了这些东西,最基本你就可以开机看到BIOS,不过还需要储存设备(硬盘、光碟、…)才有办法执行作业系统或是应用软体,为了让电脑看起来像是电脑以及安全性考量,机箱是一般使用者必备的,不过此时应该有许多人纳闷,讨论区里面的玩家测试几乎都不用机箱的,嗯!那些叔叔是有练过的喔,通常是为了测试时的拆装简便,如果你的电脑是要跟一般正常人一样使用,那就别省这个钱吧。

除了上述这些东西,你还需要一把大小长短适中且好转的十字螺丝起子,还有平坦的桌面。

一开始可以先从CPU着手,把CPU先装到主板,因为机箱内的空间有限,如果先把主板装到机箱的再装CPU的话会比较不顺手,如图所示,CPU若装错脚位也是装不进去的,以AM2的CPU为例,CPU上面有个金色三角形图示,对准主板上的socket脚座的三角形图示轻轻温柔的放进去,如果放不进去,请检查一下脚位是否正确或是CPU上的脚有歪掉。

CPU上面有个金色三角形图示放进去之后,把那长长的东东往下压,固定好CPU。

固定好CPU接着就是安装CPU散热器,原厂的风扇都算是相当简单安装,在安装之前,CPU要涂上散热硅脂,其主要的目的是让CPU与散热器有比较紧密的接触,达到最佳的散热效果,如下图示,原厂风扇都会直接贴一层散热膏在底座,此时就不需要在CPU上涂抹散热膏,如果你有比较好的散热膏可以使用,可以用去渍油将底座的散热膏抹掉,注意涂抹散热膏时主要是让CPU可以完全接触到散热器底座即可,不是越多越好,薄薄一层即可,我有看过有人涂抹”整颗”CPU,包括连CPU的背部跟针脚…这么做并不会让CPU比较凉。

组装电脑图文教程

组装电脑图文教程

电脑组装教程让我们打开机箱看一看吧~散热风扇光驱2008.4.2一、组装电脑时,应按照下述的步骤有序地进行(1) 机箱的安装,主要是对机箱进行拆封,(2)电源安装在机箱里。

(3) 驱动器的安装,主要针对硬盘、光驱进行安装。

(4) CPU的安装,在主板处理器插座上插入安装所需的CPU,并且安装上散热风扇。

(5) 内存条的安装,将内存条插入主板内存插槽中。

(6) 主板的安装,将主板安装在机箱主板上。

(7) 显卡的安装,根据显卡总线选择合适的插槽。

(8) 机箱与主板间的连线,即各种指示灯、电源开关线。

PC喇叭的连接,以及硬盘、光驱和软驱电源线和数据线的连接。

(9)整理内部连线和合上机箱盖(理论上在安装完主机后,是可以盖上机箱盖了,但为了此后出问题的检查,最好先不加盖,而等系统安装完毕后再盖)。

(10)连接外设输入输出设备,连接键盘鼠标、显示器与主机一体化。

(11) 检测主机是否正常工作,给机器加电,若显示器能够正常显示,表明初装已经正确,此时进入BIOS进行系统初始设置。

若开机不显示,再重新检查各个接线。

二、进行了上述的步骤,一般硬件的安装就已基本完成了,但要使电脑运行起来,还需要进行下面的安装步骤。

如果在启动中没有点亮显示器,可以按照下面的办法查找原因所在。

(1) 确认给主机电源供电。

(2) 确认主板已经供电。

(3) 确认CPU安装正确,CPU风扇是否通电。

(4) 确认内存安装正确,并且确认内存是好的。

(5) 确认显示卡安装正确。

(6) 确认主板内的信号连线正确,特别确认是POWER LED安装无误。

(7) 确认显示器与显示卡连接正确,并且确认显示器通电。

如果上述的安装都是正确的,那么多数是硬件本身有问题了。

21。

19第19讲 电脑硬件组装-硬盘、光驱

19第19讲 电脑硬件组装-硬盘、光驱
般摄像头的视场均在52度左右,还可以达到180度和360度的。 6、接口方式:现在市场上主流的摄像头都采用USB接口。
2、色深与灰度值:色深又叫色彩位数,是指扫描仪对图像进行
采样的数据位数,也是指扫描仪所能解析的颜色范围。目前有 24位、30位、32位、36位、42位和48位等多种。 灰度值是指进行灰度扫描时对图像由纯黑到纯白整个色彩区域 进行划分的级数。
3、感光器件:扫描仪最重要的部分就是其感光部分。目前市场
上扫描仪使用的感光器件有四种:电荷耦合元件CCD(包括硅氧 化物隔离CCD和半导体隔离CCD)、接触式感光器件CIS(或 LIDE)、光电倍增管PMT和金属氧化物导体CMOS。四种感光器件 中,光电倍增管的成本最高,且扫描速度慢,一般用于专业扫 描仪上。它们的区别见后表所示。
无任何噪声等特点逐渐成为人们购买打印机时的首选。它也是 最终全面取代喷墨打印机的产品。激光打印机分为黑白和彩色
两种,它的打印原理是利用光栅图像处理器产生要打印页面的
位图,然后将其转为电信号,发出一系列的脉冲送往激光发射 器。在这一系列脉冲的控制下,激光被有规律地放出。与此同
时,反射光束被接收的感光鼓所感光。激光发射时就产生一个
能最高分辨图像能力的大小,即摄像头的最高像素数。
3、色彩位数:又称色深,它反映了摄像头能正确记录的色调 有多少。色彩位数的值越高,就越真实地还原图片的真实色彩。
4、镜头:摄像头的镜头是将被拍对象在传感器上成像的器件,
通常由几片透镜组成。 5、视场:它代表摄像头所能够观察到的最大范围,通常以角
度来表示。视场越大,摄像头所能观测的范围就越大。目前一
模拟摄像头要配合视频捕捉卡一起使用,它主要使用CCD
来作感光器件,并要有视频捕捉卡或外置捕捉卡才能与电脑配 合工作。模拟摄像头比数字摄像头功能强大,但价格偏高,一 般用于大型视频会议和实时监控。数字摄像头使用简单,安装 简单,价格便宜,它使用CMOS作感光器件。虽然数字摄像头的 分辨率不高,但却非常适合家庭、网吧等场合使用。

计算机组装过程图解

计算机组装过程图解

计算机组装过程图解(33)
图33
PWR_LED有三个针脚,若是机箱的PWR_LED接线只有两个 PWR_LED有三个针脚,若是机箱的PWR_LED接线只有两个 有三个针脚 PWR_LED 接口,不要接PWR_LED中间的那个针脚。(PWR_LED和 PWR_LED中间的那个针脚 接口,不要接PWR_LED中间的那个针脚。(PWR_LED和 HDD_LED针脚有正负之分,接反了指示灯不亮。) HDD_LED针脚有正负之分,接反了指示灯不亮。 针脚有正负之分
图14
计算机组装过程图解(15)
图15
计算机组装过程图解(16)
图16
计算机组装过程图解(17)
安装软驱。首 先请观察一下 机箱的前面板, 有一个和软驱 前面板相似的 槽(图17), 我们作的就是 将软驱安装在 此槽对应的拖 架中,否则软 驱就不能正常 使用。
图17
计算机组装过程图解(18)
IDE数据线连接主板的注意事项
为了方便用户连接,一些80针的数据线上一端的接头会使用和主 板IDE接口相同的颜色(一般为蓝色或红色),表明将该接头用 于和主板的IDE插槽连接。而对于那么没有颜色标识的数据线, 则没有这个讲究。 一般的主板都提供两个IDE插槽,标示为IDE1和IDE2,插槽的边 框上有缺口设计,防止用户连接错误。将硬盘数据线连接到主板 时,先将接头上的凸起对准IDE插槽上的缺口,便可正确将数据 线插入IDE插槽中。 如果所使用的硬盘数据线接头上没有凸起设计,则看主板IDE插 槽一边的“1”或者“PIN 1”标志,将数据线上有红色标示的一边 与之对应(同是左边或右边),即可正确将数据线连接到IDE插 槽。
LGA775接口CPU的安装-6
LGA775接口CPU的安装-7

电脑组装流程图

电脑组装流程图

电脑组装流程图正式开始装机之前,本小节中我们先要将以下装机实例中将要采用的各种电脑配件对照上一章的配件知识向同志们汇报如下。

CPU部分:本节我们将要用来装机的是三款不同类型的主流CPU。

其中第一块是基于Slot 1架构的Intel公司的主流产品Pentium III 450MHz;第二块是基于Slot 370架构的Intel公司的赛扬400A;第三块是基于slotA架构的AMD公司的K7。

相信上述三款CPU在国内绝大多数装机用户中也具有比较广泛的代表性。

主板部分:在选择主板时,我们根据不同的CPU类型和当前市场的主流采购趋势分别选用了精英公司基于Slot1+Socket370两种插座的主板P6BXT-A+、华硕公司基于INTEL 820芯片组的主板和建邦公司采用INTEL公司810芯片组的整合型主板等。

内存部分:一方面由于目前市场上的内存价格还没有完全稳定,另一方面也基于大多数用户够用就好的装机理念,我们选用了市场上比较常见的64M/SEC(韩国三星公司)生产的单条内存条。

显示卡部分:在3D加速卡风起云涌的今天,不论您是不是一位电脑玩家,拥有一块性价比较高的显示卡都不应该算是一件奢侈的事儿。

被美国S3公司收购的DIAMOND公司在显示卡制造方面应该称得上业界翘楚,而价格已经一降再降的基于S3公司第四代SAVAGE2000加速芯片的VIPER II(32M)绝对是一个不吃亏的选择。

声卡部分:AUREAL 2500,有音效业界老大之称的美国AUREAL公司的A3D /Vortex 芯片专利技术产品,除提供两个Line out可支持两组音箱回放外,还加入了数码输出设计,整体效果超值。

硬盘部分:风头正健的金钻四代应该算是当今业界比较有代表性的存储产品,我们选用了其中7200转、20个G的产品,实惠不贵。

光驱部分:入选的大白鲨二代44XCDS是目前国内市场上比较常见、价格比较实惠、性能比较平稳的高速光驱之一。

全程图解台式机和专业笔记本电脑硬件安装全过程

全程图解台式机和专业笔记本电脑硬件安装全过程

图解DIY高手组装电脑全过程Intel平台攒机第一步:安装CPU解决器目前市场中,英特尔解决器均采用了LGA 775接口,无论是入门旳赛扬解决器,还是中端旳奔腾E 与Core 2,甚至高品位旳四核Core 2,其接口均为LGA775,安装方式完全一致。

Intel解决器,采用了LGA 775接口LGA 775接口旳解决器上图中我们可以看到,LGA 775接口旳英特尔解决器全部采用了触点式设计,与AMD旳针式设计相比,最大旳优势是不用再去担心针脚折断旳问题,但对解决器旳插座规定则更高。

LGA 775解决器旳插座这是主板上旳LGA 775解决器旳插座,人们可以看到,与针管设计旳插座区别相当旳大。

在安装CPU 之前,我们要先打开插座,措施是:用合适旳力向下微压固定CPU旳压杆,同步用力往外推压杆,使其脱离固定卡扣。

压杆脱离卡扣后,我们便可以顺利旳将压杆拉起。

LGA 775插座展目前我们旳眼前。

主板上旳三角型缺口标记与CPU应相应在安装解决器时,需要特别注意。

人们可以仔细观察,在CPU解决器旳一角上有一种三角形旳标记,此外仔细观察主板上旳CPU插座,同样会发现一种三角形旳标记。

在安装时,解决器上印有三角标记旳那个角要与主板上印有三角标记旳那个角对齐,然后慢慢旳将解决器轻压到位。

这不仅适用于英特尔旳解决器,而且适用于目前所有旳解决器,特别是对于采用针脚设计旳解决器而言,如果方向不对则无法将CPU安装到全部位,人们在安装时要特别旳注意。

将CPU放在主板旳插座上安装好后来旳CPU,还未扣好扣具安装好后旳CPU解决器将CPU安放到位后来,盖好扣盖,并反方向微用力扣下解决器旳压杆。

至此CPU便被稳稳旳安装到主板上,安装过程结束。

DIY攒机第二步:安装散热器Intel原装散热器Intel原装散热器由于CPU发热量较大,选择一款散热性能出色旳散热器特别核心,但如果散热器安装不当,对散热旳效果也会大打折扣。

上图是Intel LGA775针接口解决器旳原装散热器,我们可以看到较之前旳478针接口散热器相比,做了很大旳改善:由此前旳扣具设计改成了如今旳四角固定设计,散热效果也得到了很大旳提高。

电脑组装教程ppt课件

电脑组装教程ppt课件
将显示器的视频线连接到显卡的视频 输出接口上。
连接显卡的电源插头,确保显卡通电 。
确保显示器视频线连接牢固,并调整 好显示器的位置和角度。
安装硬盘和光驱设备
将硬盘和光驱设备放入机箱内的 对应仓位中,并用螺丝固定好。
连接硬盘和光驱设备的电源插头 和数据线插头。
确保硬盘和光驱设备的数据线连 接正确,并检查电源插头是否牢
连接主板上的电源插头,确保 主板通电。
将芯片组插入主板对应的插槽 中,并用螺丝固定好。
连接主板上的其他接口,如 USB、音频等。
安装处理器及散热器
01
打开处理器插槽的保护 盖,将处理器轻轻放入 插槽中。
02
确保处理器与插槽对齐 ,并将插槽两侧的固定 杆压下以固定处理器。
03
在处理器上涂抹适量的 散热膏,并将散热器安 装在处理器上。
静电防护不当导致硬件损坏
静电对电脑硬件的危害
01
静电放电可能导致电子元件损坏,如主板、内存、显卡等。
静电防护措施
02
在组装电脑前,确保工作环境干燥且无尘;穿戴防静电手环和
防静电系统;对所有电子元件进行静电放电处理。
静电损坏的解决方法
03
若硬件已损坏,需更换受损元件;在组装过程中,确保所有电
子元件均正确接地。
使用方法
下载并安装测试软件,运行测试项目并等待结果。测试结果会以 分数形式呈现,分数越高表示性能越好。
结果解读
根据测试结果,可以了解电脑的性能水平,并与其他电脑进行比 较。
游戏性能测试及画面优化设置建议
游戏性能测试
运行游戏内置的基准测试或者第 三方游戏性能测试软件,了解电 脑在游戏中的性能表现。
画面优化设置
件和接口。

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程电脑安装组装主机第一步:安装CPU处理器当前市场中,英特尔处理器主要有32位与64位的赛扬与奔腾两种(酷睿目前已经上市,酷睿处理器是英特尔采用制作工艺的全新处理器,采用了最新的架构,同样采用LGA 775接口,在今后一段时间内,英特尔将全面主推酷睿处理器。

由于同样采用LGA 775接口,因此安装方法与英特尔64位奔腾赛扬完全相同)。

32位的处理器采用了478针脚结构,而64位的则全部统一到LGA775平台。

由于两者价格差距已不再明显,因此小编推荐新装机用户选择64位的LGA775平台,32位的478针脚已不再是主流,不值得购买。

内容出自电脑硬件知识网上图中我们可以看到,LGA 775接口的英特尔处理器全部采用了触点式设计,与478针管式设计相比,最大的优势是不用再去担心针脚折断的问题,但对处理器的插座要求则更高。

这是主板上的LGA 775处理器的插座,大家可以看到,与针管设计的插座区别相当的大。

在安装CPU之前,我们要先打开插座,方法是:用适当的力向下微压固定CPU的压杆,同时用力往外推压杆,使其脱离固定卡扣。

内容出自电脑硬件知识网压杆脱离卡扣后,我们便可以顺利的将压杆拉起。

接下来,我们将固定处理器的盖子与压杆反方向提起。

内容出自电脑硬件知识网775插座展现在我们的眼前。

内容出自电脑硬件知识网内容出自电脑硬件知识网在安装处理器时,需要特别注意。

大家可以仔细观察,在CPU处理器的一角上有一个三角形的标识,另外仔细观察主板上的CPU插座,同样会发现一个三角形的标识。

在安装时,处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐,然后慢慢的将处理器轻压到位。

这不仅适用于英特尔的处理器,而且适用于目前所有的处理器,特别是对于采用针脚设计的处理器而言,如果方向不对则无法将CPU安装到全部位,大家在安装时要特别的注意。

内容出自电脑硬件知识网内容出自电脑硬件知识网将CPU安放到位以后,盖好扣盖,并反方向微用力扣下处理器的压杆。

《计算机组装与维护》课件-项目三--图解计算机组装

《计算机组装与维护》课件-项目三--图解计算机组装

➢电源固定架用来固定电源,机箱内部的 大铁板用来固定主板(在此称之为底板)。
槽口 挡板

上面的众多固定孔用来上主板垫脚螺母。
本 硬
➢机箱的后面有一个主板槽口挡板和一扩组展设备 扩展设备挡板,将来可根据需要去掉。 挡板
底 板
件 设 备
➢从机箱的前面板中还引出了一组信号线, 它们分别是电源开关、复位按钮、电源指 示灯、硬盘指示灯连线等,将来需要连接

STEP 此外,在Intel LGA架构的CPU上有两个凹口,而插座上会有两个凸起,

安装时,将两个凹口和凸起对准,这样也可按正确方向安装CPU。


本 硬
凸起
凹口
凹口



凸起
扁三角 形一角
金属三 角形



04

装 基
STEP

对齐好CPU和插座针脚后

,将CPU轻轻放入插座即

可,无需用力。正确安装
设 备
后,CPU的绿色基板应与 插槽顶端平齐。
项目三 图解计算机组装 第 17 页
项目三 图解计算机组装 第 18 页



05



STEP

放下金属顶盖,最好向下
硬 件
按一按以保证到位,然后

将金属拉杆回位,扣在小

金属片下。
项目三 图解计算机组装 第 19 页
任 务
06


STEP


由于CPU发热量非常大,因此,

两个卡扣,最后按照卡扣上图示的

电脑组装全过程详细教学(图解)

电脑组装全过程详细教学(图解)

电脑组装详细教程(图解)根据电脑装机教程一步一步来学习安装,很快就可以组装完成一台电脑。

今天装机之家分享一下自己组装电脑全过程详细图解教学,适合DIY 新手的电脑装机教程,有需要的装机用户不妨看看吧!组装电脑核心硬件:CPU、主板、散热器、内存、机箱、电源、显卡、硬盘(机械硬盘/SSD)1.CPU市面上常见的CPU为两类:AMD与intel。

AMD与intel的特点都非常鲜明,AMD仍旧使用针脚(叫做PGA封装),而intel已经使用触点(叫做LGA封装,针脚都放在了主板上)。

所以AM D的CPU看起来都比较高,intel的CPU都比较扁。

因为AMD的针脚在CPU上,所以收到CPU需要简单看看针脚是否有弯曲(简单看看就好了,不用钻)。

2.CPU安装Intel篇:▼首先,抓取CPU的时候可以采取边缘抓取法,这样避免手上的湿气,汗水粘到CPU的触点上。

▼把主板放置于水平界面,CPU放置于不导电的区域。

▼一般来说Intel的主板CPU槽都会有一个保护盖。

这个保护盖在安装过程中会自行脱落,所以不必要特别的去拆卸它。

▼如图,CPU插槽有保护盖,轻轻松开旁边的金属杆,向内存侧用力▼这时候杆子便会释放,轻轻向后掀开,便会把CPU的扣盖打开。

▼继续向后完全放开我们便能完全看到主板针脚▼可以看到插槽上都有两个小耳朵,这个叫做防呆接口,为了避免玩家在安装过程中方向错误导致烧坏CPU。

▼如果我们同样细看CPU,同样也有两个小耳朵伸进去和插槽的小耳朵相对应。

▼然后按着刚才说的边缘抓取法轻轻把CPU放置进CPU插槽内,如果你正确放入,那么一定是看到下面这样的图;▼其实除了可以看防呆耳朵之外,还有看金三角的方法,金三角就是CPU 四个边的其中一个边上会有一个金色的三角形,同样的CPU扣盖上也会有这个三角形,当这两个三角形在同一个角即是正确安放。

▼正确放置了CPU后,轻轻把盖子盖上,这时候杆子还是竖直举起来的。

▼小小用力往下压,这时候一般就会听到清脆的卡塔一声,那其实是保护罩被弹出来了。

组装电脑ppt课件

组装电脑ppt课件
80 PLUS认证
电源效率认证标准,认同类型和数量的接口适用于不同配置的主机。
CHAPTER 02
电脑组装步骤详解
准备工作
确定组装电脑的用途 和预算,选择合适的 硬件配件
准备好组装电脑的主 机箱,确保机箱内部 干净整洁
准备好螺丝刀、扎带、 硅脂等组装工具
安装CPU及散热器
01
打开CPU插槽的拉杆,将CPU按照 正确方向放入插槽,确保CPU针脚 与插槽对齐
02
将散热器安装在CPU上,涂抹适量 硅脂,固定好散热器并连接风扇电 源
安装内存条
打开内存条插槽两端的固定扣,将内 存条按照正确方向插入插槽
按下内存条两端的固定扣,确保内存条 牢固安装在主板上
安装主板及电源
检查主机电源是否插好, 电源插头是否松动
检查内存条是否插好, 金手指是否氧化
检查显卡是否插好,独 立显卡供电是否正常
无法进入系统故障排除方法
检查硬盘数据线、电源线是否插好
检查硬盘分区表是否损坏,尝试使用分区工具修复
检查系统文件是否损坏,尝试使用系统修复工具或重装 系统
检查启动项设置是否正确,尝试调整启动项顺序
芯片组
决定了主板支持的CPU类 型、内存类型和数量、扩 展槽数量等。
接口
包括CPU插座、内存插槽、 PCI-E插槽、SATA接口等, 用于连接各种硬件设备。
CPU
CPU类型
Intel和AMD两大品牌,不 同型号性能各异。
核心数
单核、双核、四核等,核 心数越多,处理能力越强。
主频
CPU的时钟频率,以GHz 为单位,主频越高,处理 速度越快。
内存
内存类型
频率
DDR3、DDR4等,不同类型内存不兼 容。

计算机组装与维修 任务四——组装计算机

计算机组装与维修 任务四——组装计算机

2.安装过程
10.连接面板指示灯及开关 连接AUDIO
前置音频线,连接时,应阅读主板说明书,根据说明 书了解插针的位置和方向,然后连接好相应的音频线。
2.安装过程
11.整理机箱内部连线 用扎带将各种电源线、数据线、信号线束好,固定于指定 位置。
2.安装过程
12.连接机箱背面接口 ➢ 连接显示器。 ➢ 连接鼠标、键盘 ➢ 连接主机电源
2.安装过程
10.连接面板指示灯及开关 连接SPEAKER
扬声器连接线,是个4芯的插头,中间两根线4空缺, 两端分别是黑红两种颜色,该接头具有方向性。连接时, 先 找 到 “ SPEAKER ” 的 四 针 插 头 , 将 它 插 在 主 板 上 标 有 “PEAKER”或是“SPK”字样的插针上。红正黑负。
上,然后逐步检查CPU、内存,最后查看主板。
4.组装过程常见故障与排解
故障现象 可能原因 分析处理
开机后计算机的电源已通电了,机箱面板的POWER指示灯、硬盘 指示灯都亮,但是显示器不亮,只有橘黄色的显示器指示灯在一闪 一闪,但无声音提示
显示器、显卡、CPU、CMOS 跳线故障
检查显 示器与 主板的 连线是 否插好
2.安装过程
10.连接面板指示灯及开关 连接HDD LED
硬盘指示灯连接线,是个两芯的插头,连接时,先找 到标有”HDD LED”的插头,连线分别是白红两种颜色, 将它插在主板上标有”HDD LED”或“IED LED”字样的插 针 上 。 插 时 要 注 意 方 向 性 。 一 般 红 色 对 应 连 接 在 ”HDD LED”的第一针上。
戴扳插压
2.安装过程
6.安装主板 ➢ 操作前戴上防静电手套与手环,并保持接地良好。 ➢ 把主板小心地放在上面,注意将主板上的键盘口、鼠

计算机组装流程图

计算机组装流程图

组装电脑的步骤一般是这样的: 1、 准备好组装电脑的配件和一把螺丝刀,一定要记得消除 身上的静电; 2、 将CPU和内存安装到主板上(在此之前要根据实际情况设 置好主板跳线); 3、将机箱打开; 4、安装电源; 5、安装硬盘、软驱、光驱; 6、安装主板; 7、安装显示卡、声卡等; 8、连接电源线; 9、连接数据线; 10、盖上机箱盖。 11、连接外设
连接电源线
1.2.2 硬件装配流程
8、连接电源线
• 这个三芯插头是电源指示 灯的接线,使用1、3位, 1线通常为绿色。在主板 上,插针通常标记为 Power,连接时注意绿色 线对应于第一针(+) 。
• 当它连接好后,电脑一打 开,电源灯就一直亮着, 指示电源已经打开了。
1.2.2 硬件装配流程
口上。比较新的主板没有这样严格的要求。
在主板上,主IDE口一般用“Primary IDE”或“IDE 1”来 表示。
另一个用“Secondary IDE”或“IDE 2”表示。在主板接口 附
近都标明了第一根针的位置,在接线之前先要弄清楚。
连接数据传输线
1.2.2 硬件装配流程
10、盖上机箱
仔细检查一下各部分的连接情况,确 保无误后,把机箱盖盖好,安装好螺 丝
1.2.2 硬件装配流程
2、安装电源 将电源装入机箱、固定螺丝。
安装电源
安装电源
1.2.2 硬件装配流程

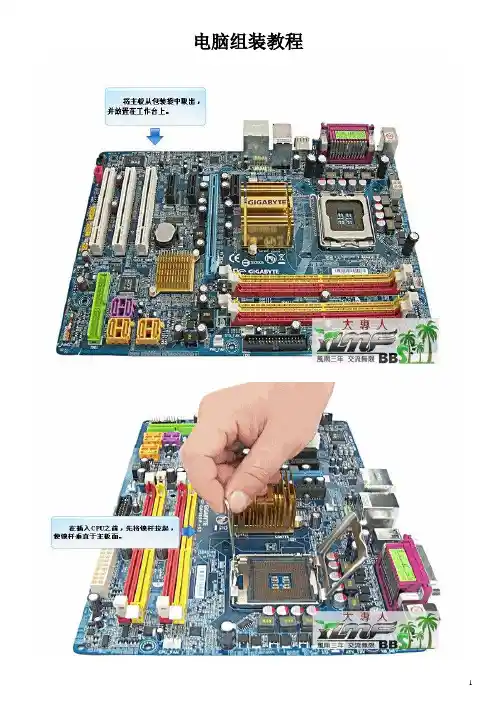

3、安装CPU和CPU风扇 找到CPU插座 将“零受力”拉杆拉起 将CPU放入CPU插槽 将拉杆扣下 安装CPU风扇 扣下风扇压杆,固定风扇 连接风扇电源
安装CPU和CPU风扇
1.2.2 硬件装配流程
11、连接外设 • 键盘,键盘接口在主板的后部,是一个 圆形的。键盘插头上有向上的标记,连接时 按照这个方向插好就行了。 • 鼠标,鼠标插在键盘上面的鼠标插孔中 • 接音箱,通常有源音箱接在Speaker口或 Line-out口上,无源音箱就接在Speaker口。 • 显示器 • 最后连接主机箱的电源线。

组装电脑超详细步骤(超多图+用了2个小时写的)

组装电脑超详细步骤(超多图+用了2个小时写的)

组装电脑超详细步骤(超多图+用了2个小时写的)准备工作(购买零件)主板机箱机箱布局机箱前置接口CPU有的cpu自带了cpu风扇内存固态硬盘机械硬盘电源显卡螺丝刀(可能需要自备)可以买一个硬盘螺丝套装螺丝买机箱一般会提供所有的螺丝。

开始组装装cpu和cpu风扇到主板上(2min)装内存到主板上(3min)装固态到主板上(3min)根据主板介绍,找到插槽位置,插入主板的M.2插槽,然后螺丝固定即可装IO版到机箱上(3min)主板固定到机箱上(3min)我是开始固定2,3颗螺丝,最后才固定所有螺丝。

装机械硬盘机箱上(5min)装电源到机箱上(5min)装显卡到主板显卡属于插在主板上的大件,选择最后插上去,直接插上去就好了(1min)供电接线先认识电源的外路线接口接口包含如下类型给2.5寸、3.5寸硬盘,光驱供电的接口给cpu供电的接口给显卡供电(普通点的显卡,也不用额外供电)给主板供电的接口给机箱风扇供电的接口动手开始供电接线(10min)ATX 24/20+4接口连接主板,完成给主板供电。

STAT接口连接机械硬盘,完成给机械硬盘供电。

ATX-12V/EPS-12V接口连接主板,完成给cpu供电。

大D接口连接风扇线,完成给风扇供电。

PCle接口连接显卡,完成给显卡供电。

(普通显卡额外供电)。

cpu风扇连接主板,完成从主板取电。

数据传输接线(2min)机械硬盘与主板连接,完成机械硬盘与主板之间的数据传输。

使用sata3.0线连接机械硬盘和主板的sata3.0接口即可。

前置接口接线先认识前置接口前置接口所有的线,需要连接主板前置面板包含哪些接口呢?这些接口对应的线缆是怎样的呢?usb3.0Power SW及RESET SW线缆H.D.D LED及Power LED线缆USB 2.0线缆音频连接线缆主板或者线缆上缩写什么意思?H.D.D.LED-------Hd led(硬盘指示灯)power led-, power led+, ------msg led(电源指示灯)这两个有正反之分,如果接反了,灯就不亮,你给反过来接就可以了。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第十二课 电脑组装流程图解


课前导读 组装前的准备 电脑组装流程图解 课后练习
课前导读


基础知识 重点知识 了解知识
基础知识
准备工具、组装的注意事项,读者可以了解组装电脑所需的 工具和相关注意事项。
重点知识
电脑组装的过程,如安装CPU和散热风扇、安装各种板卡、 连接机箱内部线缆等。
图1
图12-19
图12-20
(9)装上机箱盖。
当安装好了主机内的所有部件和连接好线缆之后,就可以装上机箱盖了。 安装机箱盖的具体操作如图12-21所示。
图12-21
(10)连接外部设备。
当连接好了主机内的部件之后就可以连接外部设备了。连接鼠标、键盘的 具体操作如图12-22和图12-23所示。
有些用户认为,在装机时,只 需释放一次静电即可,其实这 样的观点是错误的。因为在组 装的过程中,由于不断地摩擦, 还会再产生静电。
不要连接电源线
在组装过程中不要连接电源线,也不要在通电后触摸机箱内的任何 组件。
轻拿轻放物品
对各个部件要轻拿轻放,不要碰撞,尤其是硬盘。
防止出现短路现象
像主板、光驱、软驱、硬盘这类需要很多螺钉的硬件,应将它们在 机箱中放置安稳,再对称将螺钉安上,最后对称拧紧。安装主板的螺 钉要加上绝缘垫片,防止主板与机箱短接。
判断题
(1)静电可能摧毁电脑内的元件。 (2)组装电脑用得最多的工具是螺丝刀。 (3)组装电脑时按照一定的顺序可加速组装流程。 (√ ) (√ ) (√ )
问答题
(1)简述电脑组装的步骤。 具体请参见12.1.4节。 (2)怎样去除静电? 具体请参见12.1.3的1节。 (3)怎样安装电源? 具体请参见12.2的2节。
静电
几乎所有的电脑配件上都带有精密的电子元件,这些电子元件最怕 的就是静电。因为静电在释放的瞬间,其电压值可以达到上万伏特, 在这样高的电压下,配件上的电子元件有可能会被击穿。释放静电的 最简单方法就是触摸大块的接地金属物品(如自来水管),或者戴上 防静电手套。防静电手套的外观如图12-6所示。
图12-6
图12-3
图12-4
图12-5
准备电脑配件
在准备组装电脑前,还需要准备好所需要的配件,如主板、CPU、 内存和硬盘等,最好将这些配件依次放置在工作台上,以方便取用, 也不会因为随意放置而出现跌落损坏等情况。
组装的注意事项

静电 不要连接电源线 轻拿轻放物品 防止出现短路现象 拧紧螺栓的松紧度
拧紧螺栓的松紧度
在拧螺栓或螺帽时,要适度用力,并在开始遇到阻力时便立即停止。 过度拧紧螺栓或螺帽可能会损坏主板或其他塑料组件。
电脑组装流程图解
随着硬件标准化程度的不断提高,电脑组装过程变得十分简单,一 个装机高手甚至能在几分钟内就能完成硬件部分的安装。 当做好了上面所有的准备工作后,就可以正式开始组装电脑了。 由于电脑配件的型号和规格繁多,结构形式相差较大,因此,不同 结构的硬件安装方法有一定的差别。但一般来讲,大多数电脑都可按 如图12-7所示的流程进行硬件安装。
(7)安装驱动器。
在安装光驱时首先需要将机箱前面板中的驱动器挡板卸下,如图12-13所 示。安装过程可参考第5课的相关部分。在安装好硬盘、光驱和软驱之后,要 依次连接好硬盘、光驱和软驱的数据线和电源线,连接好后如图12-14所示。
图12-13
图12-14
(8)连接线缆。
在安装好了CPU、内存等部件后,还需要将主机内的线缆进行连接。需要连 接的线缆有PC喇叭信号线、机箱电源指示灯信号线、主机启动信号线、复位启 动信号线和硬盘信号工作指示灯信号线。具体连接分别如图12-15、图12-16、图 12-17、图12-18和图12-19所示,连接好后如图12-20所示。
图12-7
组装电脑的具体操作如下。
(1)打开机箱盖。 首先,打开机箱的外包装,你会看见很多附件,如螺丝、挡片等。 然后取下机箱的外壳,如图12-8所示。
图12-8
机箱的整个机架由金属构成,它包括5英寸固定架(可安装光驱 和硬盘等)、3英寸固定架(可用来安装软驱)、电源固定架(用来 固定电源)、底板(用来安装主板)、槽口(用来安装各种插卡)、 PC喇叭(可用来发出简单的报警声音)、接线(用来连接各信号指 示灯以及开关电源)和塑料垫脚等。
了解知识
连接外部设备。
组装前的准备


准备工具 准备电脑配件 组装的注意事项
准备工具

螺丝刀 尖嘴钳 镊子 其他一些常用工具
螺丝刀
在装机时要用两种螺丝刀,一种是“一”字型的,通常称为 “平口改锥”;另一种是“十”字型的,通常称为“梅花改锥”。 应尽量选用带磁性的螺丝刀,这样可以降低安装的难度,因为机箱 内空间狭小,用手扶螺丝很不方便。但螺丝刀上的磁性不能过大, 以免对部分硬件造成损坏。磁性的强弱以螺丝刀能吸住螺丝并不脱 离为宜。
图12-11
图12-12
(4)安装CPU和散热风扇。 安装CPU和散热风扇的具体操作可参考第3课的相关部分。 (5)安装内存条。 内存的安装可参考第4课的相关部分。 (6)安装显卡、声卡和网卡。 显卡、声卡和网卡的安装可参考第6课、第7课和第10课的相关部分。 当将上面的部分安装完成以后,连接到主板上的部件就安装完毕了。
图12-22
图12-23
还需要连接显示器和音箱等其他外部设备,连接显示器和音箱的 具体操作如图12-24和图12-25所示。
图12-24
图12-25
最后将主机电源线连接上,如图12-26所示。
图12-26
课后练习

填空题 判断题 问答题
填空题
(1)在装机时,要用到两种螺丝刀,一种是“一”字型的, 通 平口改锥 常称为 ;另一种是“十”字型的,通常称 梅花改锥 为 。 (2)在组装电脑时,除了需要准备好所需要的工具外,还需 静电 不要连接电源线 要注意另外一些问题,如 、 等。
尖嘴钳
尖嘴钳主要用来拔一些小的元件,如跳线帽或主板的支撑架等。
镊子
镊子主要是在插拔主板或硬盘上的跳线时使用。
其他一些常用工具

万用表 清洁剂 清洗盘 吹气球、软毛刷和硬毛刷
万用表
检测电脑配件的电阻、电压和电流是否正常,以及有电路问题 时需要使用万用表。万用表分为数字式万用表和指针式万用表两种 类型。数字式万用表使用方便、测试结果全面直观、读取速度迅速。 指针式万用表测量的精度高于数字式万用表,但它使用起来不如数 字式万用表方便。其外形分别如图12-1、图12-2所示。
(2)安装电源。
把电源放在电源固定架上,使电源后的螺丝孔和机箱上的螺丝孔一 一对应,然后拧上螺丝,如图12-9所示。安装完成后的状态如图12-10所 示。
图12-9
图12-10
(3)安装主板。
当电源安装好了以后,即可开始安装主板。主板的安装可参考第2 课的相关部分。安装主板和固定好后的主板分别如图12-11、图12-12所 示。
图12-1
图12-2
清洁剂
清洁剂主要用于对接触不良或灰尘过多情况的处理,通过清洗可提 高元件接触的灵敏性,能够解决因灰尘积累过多而影响散热所产生的 故障。
清洗盘
清洗盘用来清洗光驱、软驱,可清除因光头和磁头太脏所带来的读 盘能力下降等故障。
吹气球、软毛刷和硬毛刷
吹气球、软毛刷和硬毛刷用于在维修电脑的过程中清除机箱内的灰 尘,以解决因灰尘过多影响散热所产生的故障。其外形分别如图12-3、 图12-4、图12-5所示。
