金属波纹膨胀节
金属波纹膨胀节

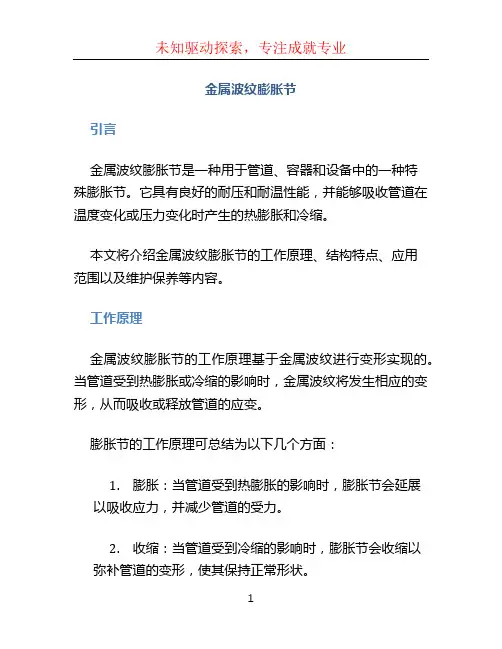

金属波纹膨胀节引言金属波纹膨胀节是一种用于管道、容器和设备中的一种特殊膨胀节。
它具有良好的耐压和耐温性能,并能够吸收管道在温度变化或压力变化时产生的热膨胀和冷缩。
本文将介绍金属波纹膨胀节的工作原理、结构特点、应用范围以及维护保养等内容。
工作原理金属波纹膨胀节的工作原理基于金属波纹进行变形实现的。
当管道受到热膨胀或冷缩的影响时,金属波纹将发生相应的变形,从而吸收或释放管道的应变。
膨胀节的工作原理可总结为以下几个方面:1.膨胀:当管道受到热膨胀的影响时,膨胀节会延展以吸收应力,并减少管道的受力。
2.收缩:当管道受到冷缩的影响时,膨胀节会收缩以弥补管道的变形,使其保持正常形状。
通过这种方式,金属波纹膨胀节可以有效地防止管道受到应力过大而引发的破裂,同时保证管道系统的正常运行。
结构特点金属波纹膨胀节的结构特点主要包括以下几个方面:1.波纹形状:金属波纹膨胀节的波纹呈现出波纹状,可根据具体需求设计为单波纹、双波纹或多波纹结构。
波纹的形状和数量可以影响膨胀节的柔韧性和承压能力。
2.材料选择:金属波纹膨胀节可以由不同材料制成,如不锈钢、碳钢等。
不同材料具有不同的耐压和耐温性能,从而满足不同的工作条件要求。
3.连接方式:金属波纹膨胀节可以通过法兰连接、卡箍连接、焊接连接等多种方式与管道或设备相连接。
连接方式的选择应根据实际工程情况来确定。
4.防护措施:为了防止膨胀节受到外界环境的侵蚀和损坏,可以在膨胀节表面进行防锈、防腐处理,并采取相应的防护措施。
应用范围金属波纹膨胀节广泛应用于各个领域的管道系统和设备中。
以下是金属波纹膨胀节的主要应用范围:1.石油化工:金属波纹膨胀节在石油化工领域中被广泛应用于管道系统中,用于吸收管道在高温、高压条件下的热膨胀和冷缩。
2.锅炉系统:金属波纹膨胀节在锅炉系统中的应用能够吸收锅炉管道由于温度变化引起的热膨胀和冷缩,从而保证锅炉的安全运行。
3.化工装备:金属波纹膨胀节还广泛应用于化工装备中,如反应釜、蒸馏塔等设备的连接处,用于吸收由于温度和压力变化引起的应力。
金属波纹膨胀节质量控制
金属波纹膨胀节质量控制
引言:
金属波纹膨胀节,是工业领域中不可或缺的重要元器件之一。
它在工业高温高压、震动和腐蚀环境中,起到了缓冲、承压和振动消除的作用。
因此,保证金属波纹膨胀节的质量至关重要。
本文将从金属波纹膨胀节的质量控制方面,进行详细的阐述。
一、材料的选择:
首先,金属波纹膨胀节的材料的选择,是金属波纹膨胀节质量的关键因素之一。
一般来说,金属波纹膨胀节所使用的材料包括不锈钢、铬钼钢、铜镍合金等。
这些材料具有强度高、耐高温、耐腐蚀等优良性能,且具有良好的可塑性和可焊性,因此在使用中品质上乘。
二、工艺的优化:
其次,在金属波纹膨胀节的制造过程中,工艺的优化是确保金属波纹膨胀节质量的重要手段之一。
在生产过程中,应严格按照工艺规范操作,监控好各个生产环节的质量,不断地优化生产工艺。
三、严格的检验流程:
最后,在金属波纹膨胀节生产过程中,必须要进行严格的检验流程,
确保生产出来的金属波纹膨胀节符合国家标准和生产要求。
检验的项目包括尺寸、无损检测、压力试验等多个方面。
结论:
综上所述,金属波纹膨胀节的质量控制是非常重要的。
金属波纹膨胀节生产厂家应当把质量放在首位,通过选择合适的材料,优化工艺,严格的检验流程,来确保金属波纹膨胀节的质量。
只有如此,才能生产出让客户满意、达到使用效果预期的优质金属波纹膨胀节产品。
金属波纹膨胀节规格型号

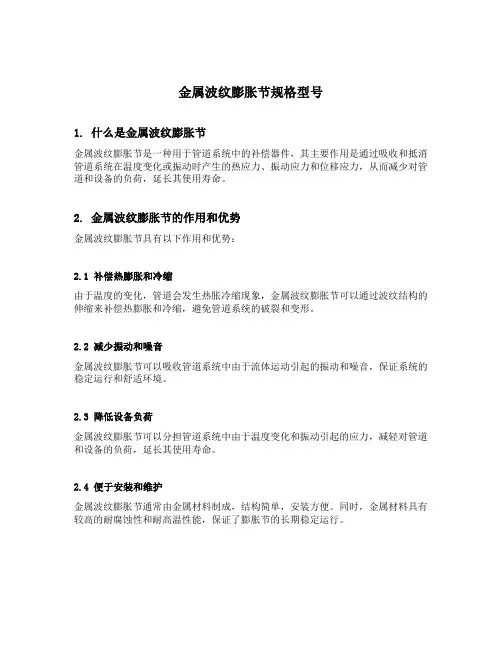

金属波纹膨胀节规格型号1. 什么是金属波纹膨胀节金属波纹膨胀节是一种用于管道系统中的补偿器件,其主要作用是通过吸收和抵消管道系统在温度变化或振动时产生的热应力、振动应力和位移应力,从而减少对管道和设备的负荷,延长其使用寿命。
2. 金属波纹膨胀节的作用和优势金属波纹膨胀节具有以下作用和优势:2.1 补偿热膨胀和冷缩由于温度的变化,管道会发生热胀冷缩现象,金属波纹膨胀节可以通过波纹结构的伸缩来补偿热膨胀和冷缩,避免管道系统的破裂和变形。
2.2 减少振动和噪音金属波纹膨胀节可以吸收管道系统中由于流体运动引起的振动和噪音,保证系统的稳定运行和舒适环境。
2.3 降低设备负荷金属波纹膨胀节可以分担管道系统中由于温度变化和振动引起的应力,减轻对管道和设备的负荷,延长其使用寿命。
2.4 便于安装和维护金属波纹膨胀节通常由金属材料制成,结构简单,安装方便。
同时,金属材料具有较高的耐腐蚀性和耐高温性能,保证了膨胀节的长期稳定运行。
3. 金属波纹膨胀节的规格选择选择合适的金属波纹膨胀节规格型号是确保其正常运行的关键。
规格选择主要涉及以下几个方面:3.1 温度范围根据实际工作环境的温度范围,选择金属波纹膨胀节的材质和适用温度范围。
常见的金属材质有不锈钢、碳钢等,其适用温度范围各有差异。
3.2 波纹形状根据管道系统的工作条件和波纹膨胀节所需的伸缩量,选择合适的波纹形状。
常见的波纹形状有U型、V型、波纹管等,每种形状的波纹膨胀节适用于不同的情况。
3.3 波纹膨胀节的长度和直径根据管道系统的几何尺寸和安装位置,选择适当的波纹膨胀节的长度和直径。
长度和直径的选择需要充分考虑管道系统的伸缩量和安装条件,确保膨胀节能够正常工作。
3.4 波纹膨胀节的耐压能力根据管道系统的工作压力,选择金属波纹膨胀节的耐压能力。
根据设计要求和工作条件,确定金属波纹膨胀节的最大工作压力和安全系数,保证其安全可靠的运行。
4. 金属波纹膨胀节的安装和维护正确的安装和定期的维护是确保金属波纹膨胀节正常运行的重要环节。
金属膨胀节波纹数量和膨胀量
金属膨胀节波纹数量和膨胀量1. 引言金属膨胀节是一种用于管道系统中的重要元件,用来吸收由于温度变化引起的管道伸缩。
在设计和选择金属膨胀节时,波纹数量和膨胀量是两个关键参数。
本文将详细介绍金属膨胀节波纹数量和膨胀量对其性能的影响,并给出相关的计算方法和选择建议。
2. 金属膨胀节波纹数量金属膨胀节的波纹数量直接影响其伸缩能力和柔性。
波纹越多,金属膨胀节的伸缩能力越大,柔性越好。
通常情况下,波纹数量越多,金属膨胀节的价格也会相应增加。
2.1 波纹结构金属膨胀节的波纹结构通常采用环状或者曲线形状。
环状结构由一系列相互连接的圆环组成,而曲线形状则由连续变化的曲线段组成。
不同结构对应不同数量的波纹。
2.2 波纹数量选择波纹数量的选择应根据具体的工程需求来确定。
一般情况下,大型管道系统或者需要较大伸缩能力的系统会选择波纹数量较多的金属膨胀节。
而对于小型管道或者伸缩要求不高的系统,波纹数量可以相对较少。
3. 金属膨胀节膨胀量金属膨胀节的膨胀量是指在温度变化下,金属膨胀节能够承受的最大位移。
膨胀量与波纹数量、波纹结构、材料性质等因素有关。
3.1 膨胀量计算方法金属膨胀节的膨胀量可以通过以下公式来计算:ΔL = α * L * ΔT其中,ΔL为金属膨胀节的膨胀量,α为材料的线性热膨胀系数,L为金属膨胀节长度,ΔT为温度变化值。
3.2 膨胀量与波纹数量关系一般情况下,金属膨胀节的膨胀量与其波纹数量成正比。
波纹数量越多,金属膨胀节的膨胀量也会相应增加。
因此,在设计金属膨胀节时,需要根据系统的温度变化范围和伸缩要求来选择合适的波纹数量。
3.3 膨胀量与波纹结构关系金属膨胀节的波纹结构也会对其膨胀量产生影响。
一般来说,环状结构的金属膨胀节由于具有更多的接触面积,其膨胀量会相对较大。
而曲线形状的金属膨胀节由于曲线段之间的连接点较少,其膨胀量相对较小。
4. 选择建议在选择金属膨胀节时,应综合考虑波纹数量和膨胀量两个参数,并根据具体工程需求进行选择。
金属波纹膨胀节的规范要求
金属波纹膨胀节的规范要求金属波纹膨胀节是一种用于管道系统中的重要组件,用于吸收管道在温度变化、压力波动等情况下的热胀冷缩。
为了确保金属波纹膨胀节的正常运行,保证管道系统的安全和可靠性,一系列规范要求被制定出来。
本文将深入探讨金属波纹膨胀节的规范要求,包括其基本原理、选型、安装、维护等方面。
首先,让我们了解一下金属波纹膨胀节的基本原理。
金属波纹膨胀节通过波纹结构在管道系统中起到了连接和吸收热胀冷缩变形的作用。
当管道系统受到温度变化或压力波动的影响时,金属波纹膨胀节能够自由地进行伸缩和变形,从而减少了管道的应力和变形,维护了管道系统的完整性。
在选择金属波纹膨胀节时,需要考虑一系列的规范要求。
首先是根据管道系统的工作条件和介质特性确定金属波纹膨胀节的耐压等级、材质和波纹形式等参数。
不同的工作压力和介质对金属波纹膨胀节的要求是不同的,要根据实际情况进行选择。
其次是根据管道系统的尺寸和安装条件来确定金属波纹膨胀节的尺寸和连接方式。
金属波纹膨胀节的尺寸和连接方式应与管道系统相匹配,以确保安装的牢固和可靠。
安装金属波纹膨胀节时,也有一系列规范要求需要遵守。
首先是安装位置和方向的要求。
金属波纹膨胀节应根据其设计和使用要求正确地安装在管道系统中,并保证其具有足够的活动空间。
其次是管道系统与金属波纹膨胀节之间的连接要求。
连接方式应符合设计要求,并采用适当的密封措施,以防止泄漏和漏气现象的发生。
此外,还应注意金属波纹膨胀节与周围管道和设备之间的空间和距离要求,以便进行维护和检修工作。
维护金属波纹膨胀节也是非常重要的。
在运行过程中,金属波纹膨胀节需要进行定期的检查和维护,以确保其正常运行和延长使用寿命。
规范要求通常包括检查金属波纹膨胀节的波纹结构是否完好、连接是否紧固、密封性能是否良好等方面。
如果发现波纹结构有变形、连接松动或密封不良等情况,应及时采取修理或更换措施。
此外,还需要定期清理金属波纹膨胀节周围的杂物和污物,以保持其正常工作环境。
金属膨胀节波纹数量和膨胀量
金属膨胀节波纹数量和膨胀量金属膨胀节是一种用于补偿设备、管道和系统热膨胀和收缩的装置。
它主要由金属波纹管、法兰、接管等部件组成。
在工业领域,金属膨胀节广泛应用于锅炉、压力容器、化工、石油、冶金等行业。
本文将介绍金属膨胀节的波纹数量、膨胀量的相关知识,以及如何选择和使用金属膨胀节。
一、金属膨胀节的定义和作用金属膨胀节是一种具有良好弹性和抗弯抗扭性能的补偿装置。
其主要作用如下:1.吸收设备、管道因温度变化引起的热膨胀和收缩应力。
2.减小振动和噪音,提高系统的运行稳定性。
3.补偿安装误差和地基沉降。
4.防止设备和管道破裂、泄漏等事故的发生。
二、波纹数量的影响因素金属膨胀节的波纹数量是影响其补偿能力和使用寿命的关键因素。
波纹数量的确定主要考虑以下几点:1.管道热膨胀量:根据管道的长度、材料和设计温度,计算出管道的热膨胀量。
2.波纹管的弹性:波纹管的弹性决定了波纹数量。
通常情况下,波纹管的弹性模量越大,波纹数量越多。
3.波纹管的材料:不同材料的波纹管具有不同的弹性性能,因此在确定波纹数量时,需要考虑材料的影响。
4.系统的要求:根据系统的运行条件,如压力、温度、振动等,选择合适的波纹数量。
三、膨胀量的计算和应用膨胀量是金属膨胀节的关键性能指标,其计算公式为:膨胀量= 温度变化× 线性膨胀系数× 管道长度在实际应用中,膨胀量应根据管道材料、设计温度和实际运行温度进行计算。
需要注意的是,膨胀量的计算结果仅作为选择金属膨胀节的参考,实际选用时还需考虑其他因素。
四、如何选择合适的金属膨胀节选择金属膨胀节时,应考虑以下几点:1.波纹管的材料:根据管道介质、运行温度和压力等条件,选择合适的材料。
2.波纹数量:结合管道热膨胀量和系统要求,选择合适的波纹数量。
3.连接方式:根据设备、管道的连接方式,选择相应的金属膨胀节类型。
4.膨胀量的允许偏差:根据系统对膨胀量的要求,选择合适的膨胀量允许偏差。
5.金属膨胀节的生产厂家:选择具有良好信誉和产品质量的生产厂家。
金属波纹管膨胀节通用技术条件
金属波纹管膨胀节通用技术条件一、引言金属波纹管膨胀节是一种用于管道系统中的重要组件,用于吸收管道系统中由于温度变化引起的热膨胀和冷缩。
本文将介绍金属波纹管膨胀节的通用技术条件,包括其设计、制造和安装方面的要求。
二、设计要求1. 波纹管材料的选用:波纹管材料应具有较好的耐腐蚀性能和高温强度,常用的材料有不锈钢、碳钢和合金钢等。
2. 波纹管的结构设计:波纹管的结构应满足系统的工作条件和波纹管膨胀节的使用寿命要求,包括波纹管的形状、尺寸和层数等。
3. 波纹管的波纹形式:波纹管可以采用不同形式的波纹结构,如U 型波纹、V型波纹和波纹管膨胀节等,应根据具体情况进行选择。
4. 波纹管的承压能力:波纹管应具有足够的承压能力,能够承受系统中的压力和温度变化带来的应力。
5. 波纹管的挠度和角位移:波纹管的设计应考虑其挠度和角位移,以保证系统的正常运行和波纹管膨胀节的正常工作。
三、制造要求1. 波纹管的制造工艺:波纹管的制造过程应符合相关的制造标准和工艺要求,包括材料的切割、卷制和焊接等。
2. 波纹管的焊接质量:波纹管的焊接应符合相关的焊接标准和质量要求,焊缝应无裂纹、气孔和夹渣等缺陷。
3. 波纹管的表面处理:波纹管的表面应进行除锈和防腐处理,以提高其耐腐蚀性能和使用寿命。
4. 波纹管的标识和检验:波纹管应进行标识和检验,以确保其质量符合相关的技术要求和标准。
四、安装要求1. 波纹管的安装位置:波纹管应安装在管道系统的适当位置,以便吸收管道系统中的热膨胀和冷缩。
2. 波纹管的固定和支撑:波纹管应进行适当的固定和支撑,以保证其在工作过程中的稳定性和安全性。
3. 波纹管的连接方式:波纹管的连接方式应符合相关的连接标准和要求,以确保连接的可靠性和密封性。
4. 波纹管的保护措施:波纹管应采取适当的保护措施,以防止其在运输和安装过程中的损坏和腐蚀。
五、使用要求1. 波纹管的使用温度:波纹管的使用温度应符合其材料的耐温范围,不得超过其设计温度。
金属波纹管膨胀节检验要求
金属波纹管膨胀节检验要求本要求依据GB/T12777-1999规范一、金属波纹管膨胀节的定义由一个或几个金属波纹管及结构件组成,用来吸收由于热胀冷缩等原因引起的管道和﹙或﹚设备尺寸变化的装置。
二、金属波纹管膨胀节的分类1、按膨胀节型式分2、按波纹管型式分3、按端部连接型式分三、检验内容(一)、材料要求波纹管一般采用奥氏体不锈钢或耐蚀合金钢﹙NS111、FN-2﹚,所用材料均应为固溶处理态。
(二)、制造要求1、波纹管应采用液压、滚压或冲压等整体成形方法成形2、波纹管成形用的薄板卷制管坯只允许有全焊透的对接纵向焊缝,不允许有环向焊缝。
3、波纹管成形前应对管坯的纵向焊缝进行着色渗透探伤或射线探伤,并注意表面质量的检查。
4、受压筒节的焊缝应进行局部射线探伤,比例一般为20%。
5、波纹管与受压筒体节间的连接环向焊缝宜为全焊透波纹管壁厚的对接型焊缝,连接形式为内插形或外套形。
(三)、检验项目1、外观检查:目视或用适当倍数放大镜进行外观表面质量检查。
2、尺寸检查:用符合要求的量具进行线性尺寸偏差和形为偏差检查。
3、焊缝探伤:着色渗透探伤和射线探伤。
对于P设计>1.6Mpa的气体介质膨胀节、P设计>2.5Mpa的液体介质膨胀节、可燃流体介质膨胀节、有毒流体介质膨胀节或有特定要求的膨胀节,应对管坯纵向焊缝外表面和可接近的内表面进行100%的着色探伤或100%的射线探伤。
对于0.1Mpa<P设计≤1.6Mpa的气体介质膨胀节或0.1Mpa<P设计≤2.5Mpa的液体介质膨胀节的管坯纵向焊缝进行至少10%的着色探伤或射线探伤且不少于一条焊缝。
对于P设计>1.6Mpa的气体介质膨胀节、P设计>2.5Mpa的液体介质膨胀节、可燃流体介质膨胀节、有毒流体介质膨胀节或有特定要求的膨胀节,应对波纹管连接环向焊缝进行100%的着色探伤。
对于0.1Mpa<P设计≤1.6Mpa的气体介质膨胀节或0.1Mpa<P设计≤2.5Mpa的液体介质膨胀节,应对波纹管连接环向焊缝进行至少10%的着色探伤且不少于一条焊缝。
金属波纹膨胀节
膨胀节一、名词解释膨胀节又称补偿器,伸缩节器;是现代管道工程系统不可缺少的重要环节;适用于各行各业,只要有管道的地方就有膨胀节,如:石化、仪表、航天、化工、电力、水泥、冶金,钢厂,建筑,制药,供热,市政工程,天然气等;二、膨胀节的作用管道系统在停机和开机两种不同状态下,会因温度变化,造成管道的热膨胀或冷收缩;如果这些膨胀和收缩得不到补偿消除或平衡,就会造成系统的严重损坏,使系统不能正常工作;膨胀节就是用来吸收这些膨胀和冷收缩的;三、产品分类1、按材质分:金属膨胀节/非金属膨胀节2、按形状分:圆形膨胀节/矩形膨胀节3、按有无约束分:有约束膨胀节/无约束膨胀节解释:有约束就是膨胀节自身能够吸收内压推力也叫盲板力,无约束就是膨胀节的内压推力也叫盲板力由固定支架来吸收4、按形式分:单式膨胀节/复式膨胀节例如:单式铰链型膨胀节/复式铰链型膨胀节/单式万向铰链型膨胀节/复式万向铰链型膨胀节/复式大拉杆型膨胀节/弯管压力平衡型膨胀节/直管压力平衡型膨胀节/旁通直管压力平衡型膨胀节/单式内压式轴向型膨胀节/复式自由型膨胀节/外压轴向型膨胀节……四、产品图纸展五、产品构造1、金属圆形波纹膨胀节波纹膨胀节的组成:由一个或几个波纹管及结构件组成,结构件包含接管也称筒节或端管,法兰,耳板,环板,装运拉杆,承力拉杆,销轴,铰链板,万向环,螺母等等2、金属矩形波纹膨胀节同金属圆形波纹膨胀节六、金属波纹管材质1.金属波纹管的材质有:不锈钢/碳钢/铝/铜/钛材/哈氏合金2.结构件的材质由不锈钢/碳钢/合金钢/铝/铜/钛材/哈氏合金注:膨胀节的执行标准金属波纹管膨胀节通用技术条件,简称GB/T12777-2008替代GB/T12777-1999最早版本1991是参照美国膨胀节制造商协会EJMAStandards of the Expansion Joint Manufactures Association这个标准制定的;膨胀节最关键的参数:通径也叫公称直径,管径厚度,单位为mm 压力单位为MPa或者公斤力1MPa=10公斤力,简单说1MPa=10kgf/cm²10公斤力,温度,介质,产品长度 mm,位移量也叫补偿量mm膨胀节的主体材料波纹管材料由不锈钢/碳钢/铝/铜/钛材/哈氏合金等组成,最常用的有如下:不锈钢的分类:七、膨胀节的型号表示方法膨胀节型号表示实例如下:设计压力为,公称通径为1000mm,设计轴向位移为205mm,端部连接为焊接型式,波纹管为无加强U形的外压单式轴向型膨胀节,其型号表示为:;设计压力为,公称通径为800mm,设计轴向位移设计横向位移为零时为35mm,设计横向位移设计轴向位移为零时为10mm,端部连接为法兰型式,波纹管为∩形的弯管压力平衡型膨胀节,在承制方的产品样本中其型号表示为:10.八、选购方法1.管道压力、通径管道的通径也称直径2.管道设置情况分架空管道、直埋管道3.所需管道伸缩节的伸缩量也称补偿量或位移量分轴向位移,横向位移,角向位移或三个方向位移的任意组合4.管道与伸缩节的连接方式分为法兰连接、焊接两种方式5.介质、介质温度也可问一下是什么型式的膨胀节九、膨胀节设计需要搜集的资料1.膨胀节类别:目前膨胀节是金属非金属2.3.膨胀节所在的部位:4.膨胀节的主要参数:A.管道缺口多长B.管道缺口横截面尺寸:长宽C.运行时,两个管道相互错位位移是多少5.此处管道中流过的介质是其温度是多少6.7.要求膨胀节承受多大压力8.安装膨胀节的管道缺口部位,离管道外壁有多大空间要四周有哪些障碍外物影响膨胀节的安装9.10.离地面高度11.膨胀节安装在室内还是室外,环境温度怎么样12.13.安装膨胀节的管道是水平的还是垂直的14.安装膨胀节的管道上支架是如何布置的。
金属波纹膨胀节的设计、制造和安装
金属波纹膨胀节的设计、制造和安装M.1对管道设计者的要求M.1.1设计者应提供金属波纹膨胀节的设计工况及对设置膨胀节的管道的设计要求,并结合合金元素的含量、制造方法和最终热处理条件来确定材料产生应力腐蚀裂纹的敏感性。
M.1.2除膨胀节中流动介质的性能外,设计者还应考虑其外部环境和由于波纹管在低温下操作,可能在其外壁产生冷凝或结冰的工况。
M.1.3宜给出波纹管的单层最小厚度。
M.1.4应确认膨胀节检修维护的可达性。
M.1.5需要从膨胀节制造商处获得的数据应至少包括下列内容:1波纹管的有效面积;2横向、轴向和角向刚度;3特定设计条件下的设计疲劳寿命;4安装长度和重量;5在管道上附加支撑或约束的要求;6质量证明文件;7试验压力;8设计计算书;9总装配图。
M.1.6 管道设计提出的膨胀节设计条件应包括以下内容:1膨胀节正常操作状态下的压力、温度以及可能出现的压力、温度的波动上、下限。
若给出的膨胀节组件设计温度(不是介质温度),则该温度应通过适当的换热计算方法或试验方法来核实,或通过对在同样条件下服役的相同设备的测量来获得。
2操作期内同时作用的压力、温度、所施加的端点位移、膨胀节本身的热膨胀所对应的循环数。
由短时工况引起的循环数(如开车、停车和非正常操作)应单独说明,并应叠加累积疲劳效应。
3可能承受的动力荷载(如风荷载、地震荷载、热冲击、振动等)和重力荷载(如绝热材料、雪、冰等产生的重力荷载)。
4同设计要求相关的流体介质特性,如业主指定的介质类型、流体速率和方向、内部衬里等。
5影响膨胀节设计的其它条件,如保护罩的使用、内、外隔热层、限位装置、其它约束、膨胀节上的外加接管(如排气和排液管)等。
M.1.7 管道设计应符合下列规定:1在进行管道布置、固定点位置和管架设计时,应避免膨胀节承受过量或非预期的变形和作用力。
2膨胀节不宜承受扭转荷载,当扭转不可避免时,应给出具体的扭矩值,以便膨胀节设计时对受力结构件进行加强。
金属波纹管膨胀节通用技术条件
金属波纹管膨胀节通用技术条件金属波纹管膨胀节是一种常用的补偿器,主要用于管道系统中的热膨胀、冷缩和振动吸收。
为了确保金属波纹管膨胀节在使用时能够稳定可靠地工作,需要制定通用技术条件。
一、适用范围金属波纹管膨胀节适用于温度在-40℃~+400℃之间、压力在0.1MPa~10MPa之间的各种管道系统。
二、材料金属波纹管膨胀节的主要材料有不锈钢、碳钢和合金钢等。
其材料应符合国家相关标准,并且应经过质量检测和认证。
三、结构金属波纹管膨胀节的结构应符合设计要求,其内部结构应保证波纹管能够自由伸缩,并且不会受到外部干扰而产生变形或损坏。
同时,在连接部位应采取相应措施,以确保连接牢固可靠。
四、制造工艺金属波纹管膨胀节的制造工艺应符合国家相关标准要求,并且应经过质量检测和认证。
制造过程中应注意材料的选择、加工、焊接等环节,以确保产品质量。
五、试验金属波纹管膨胀节在出厂前应进行各项试验,包括水压试验、气密性试验、承压试验等。
同时,在使用前也应进行相应的检测和试验,以确保产品能够正常工作。
六、安装和维护金属波纹管膨胀节的安装和维护应符合相关标准要求,并且应由专业人员进行操作。
在安装时,需要注意连接方式和紧固力度等问题。
在维护时,需要定期检查产品的状态,并及时处理问题。
总之,金属波纹管膨胀节通用技术条件是制定该产品的重要依据之一,其内容涉及到材料、结构、制造工艺、试验等方面。
只有在这些方面都符合标准要求并得到认证后,才能确保产品具有稳定可靠的性能,并能够满足各种管道系统对于热膨胀、冷缩和振动吸收等问题的需求。
金属波纹膨胀节标准
金属波纹膨胀节标准金属波纹膨胀节是一种用于管道系统中的重要组件,其主要作用是吸收管道系统中由于温度变化、压力变化等因素引起的膨胀和收缩。
金属波纹膨胀节的标准是指在生产和使用过程中需要遵循的一系列规范和要求,以确保其质量和性能符合预期。
金属波纹膨胀节的标准主要包括以下几个方面:1.材料标准:金属波纹膨胀节的制造材料应符合国家相关标准,如GB/T 14976、GB/T 14975等。
其中,GB/T 14976是钢管和钢管配件的标准规范,GB/T 14975是不锈钢管和钢管配件的标准规范。
2.制造标准:金属波纹膨胀节的制造应符合国家相关标准,如GB/T 12777、GB/T 12778等。
其中,GB/T 12777是金属波纹管道膨胀节的制造和检验标准,GB/T 12778是金属波纹管道膨胀节的安装和使用标准。
3.性能标准:金属波纹膨胀节的性能应符合国家相关标准,如GB/T 12779、GB/T 12780等。
其中,GB/T 12779是金属波纹管道膨胀节的压力试验标准,GB/T 12780是金属波纹管道膨胀节的疲劳寿命试验标准。
4.尺寸标准:金属波纹膨胀节的尺寸应符合国家相关标准,如GB/T 12781、GB/T 12782等。
其中,GB/T 12781是金属波纹管道膨胀节的尺寸和公差标准,GB/T 12782是金属波纹管道膨胀节的连接尺寸标准。
以上是金属波纹膨胀节的标准内容,这些标准的制定和遵循对于保证金属波纹膨胀节的质量和性能具有重要意义。
在实际生产和使用中,需要严格按照这些标准进行操作,以确保金属波纹膨胀节的安全可靠。
除了以上标准外,金属波纹膨胀节还需要根据具体的使用环境和要求进行设计和制造。
例如,在高温、高压、腐蚀等特殊环境下使用的金属波纹膨胀节需要采用特殊材料和结构设计,以满足特殊的使用要求。
总之,金属波纹膨胀节是管道系统中不可或缺的组件,其标准的制定和遵循对于保证其质量和性能具有重要意义。
金属波纹膨胀节规格型号
金属波纹膨胀节规格型号金属波纹膨胀节是一种用于管道系统中的重要设备,主要用于吸收管道系统中因温度变化引起的热膨胀,从而保证管道的安全运行。
本文将介绍金属波纹膨胀节的规格型号以及其在实际应用中的指导意义。
首先,我们来说一下金属波纹膨胀节的规格型号。
金属波纹膨胀节的规格型号通常由产品的直径、长度、工作压力等几个重要参数组成。
直径是指膨胀节连接管道的直径,长度则根据管道的设计需求来确定,工作压力则是根据管道系统的工作条件来选定。
常见的金属波纹膨胀节规格型号有DN15、DN20、DN25等,其中“DN”代表公称直径。
在选择金属波纹膨胀节的规格型号时,我们要根据管道的实际情况和工作要求进行合理选型,以确保设备的正常运行和使用寿命。
金属波纹膨胀节在实际应用中具有重要的指导意义。
首先,金属波纹膨胀节能够有效地吸收管道系统中因温度变化引起的热膨胀,从而减少对管道系统的压力影响,保证了管道的安全运行。
其次,金属波纹膨胀节还能够降低管道系统的振动和噪音,提高了管道的使用舒适性。
此外,金属波纹膨胀节还具有良好的耐高温性能和抗腐蚀性能,适用于各种复杂环境。
在实际应用金属波纹膨胀节时,需要注意一些细节。
首先,安装金属波纹膨胀节时要确保其与管道系统之间的连接紧固可靠,避免泄漏。
其次,金属波纹膨胀节在使用过程中要定期进行检查和维护,确保其正常工作。
最后,金属波纹膨胀节在遇到异常情况时,如超高压力或超大膨胀量时,应及时采取相应措施,以避免设备损坏或安全事故。
总之,金属波纹膨胀节具有丰富的规格型号可供选择,在管道系统中起到了重要的作用。
我们在选择金属波纹膨胀节时应根据实际情况进行合理选型,并在实际应用中注意细节,以保证设备的正常运行和寿命。
希望本文对大家理解金属波纹膨胀节的规格型号和应用具有一定的指导和参考意义。
矩形金属波纹膨胀节
矩形金属波纹膨胀节矩形金属波纹膨胀节是一种广泛应用于各种管道和容器中的扩口装置,它能够有效地缓解热胀冷缩、振动和管道变形所造成的压力和应力,保证系统的稳定工作。
本文将从矩形金属波纹膨胀节的结构、特点、应用领域和选型原则等方面进行介绍。
一、矩形金属波纹膨胀节的结构矩形金属波纹膨胀节的结构比较简单,通常由一些具有弹性的波纹管组成,这些波纹管可以承受管道系统中的热胀冷缩、振动和变形等因素所带来的应力和压力。
矩形金属波纹膨胀节的内部有一些不锈钢分隔板,这些板可以使波纹管之间相互分隔,保证波纹管之间的独立工作。
另外,矩形金属波纹膨胀节的两端还有一些接头,这些接头可以连接管道系统,确保整个系统能够正常工作。
二、矩形金属波纹膨胀节的特点1、能够有效缓解压力和应力矩形金属波纹膨胀节能够在管道系统中有效地缓解由于热胀冷缩、振动和变形等因素所带来的应力和压力,保证管道系统能够平稳地工作。
2、结构简单矩形金属波纹膨胀节的结构比较简单,只由一些弹性波纹管和不锈钢分隔板组成,这样可以使其使用寿命更加长久。
3、耐腐蚀矩形金属波纹膨胀节采用不锈钢材料制作,具有较强的耐腐蚀性能,能够在潮湿、腐蚀的环境下正常工作。
4、有一定的弹性矩形金属波纹膨胀节的弹性比较好,可以有效缓解管道变形所带来的应力和压力。
5、安装方便矩形金属波纹膨胀节的安装比较简单,只需将其连接在管道系统的两端即可,不需要进行大量的施工和调试。
三、矩形金属波纹膨胀节的应用领域1、石油化工领域矩形金属波纹膨胀节广泛应用于石油化工领域中的各种管道系统中,能够保证管道系统的稳定工作,避免管道断裂或者泄漏等问题的发生。
2、汽车工业矩形金属波纹膨胀节还可以用于汽车起升机、发动机连接部位、排气系统连接处等,能够保证汽车系统的顺畅工作。
3、食品医药领域矩形金属波纹膨胀节还可以用于食品医药领域中的管道系统,保证管道系统的洁净,避免污染。
四、矩形金属波纹膨胀节的选型原则1、正确选择波纹膨胀节的型号和材质在选购矩形金属波纹膨胀节时,要根据管道系统的压力、温度、介质等因素来选择合适的型号和材质,以确保系统的安全性和稳定工作。
波纹膨胀节的规格
波纹膨胀节的规格1. 什么是波纹膨胀节?波纹膨胀节(也称为金属软接头)是一种用于连接管道、设备或机械的弹性元件。
它由一系列波纹形状的金属片组成,可以在压力、温度或振动变化下承受应力,同时允许管道或设备之间发生位移。
2. 波纹膨胀节的作用波纹膨胀节主要有以下几个作用:•补偿位移:当管道系统中存在热胀冷缩、振动或安装误差时,波纹膨胀节可以补偿位移,避免管道系统产生过大的应力。
•吸收振动:在高速流体通过管道时,会产生压力波和振动。
波纹膨胀节可以吸收这些压力波和振动,保护管道及附属设备。
•缓解应力:波纹膨胀节能够平衡管道系统中的应力分布,减少对设备和结构的影响。
•隔离噪音:通过减少流体流过管道时产生的噪音,提供更加安静的工作环境。
3. 波纹膨胀节的规格参数波纹膨胀节的规格参数包括以下几个方面:3.1 材料波纹膨胀节通常采用不锈钢、碳钢、铜、铝等金属材料制造。
不同材料适用于不同的工作环境和介质。
3.2 波纹形状波纹膨胀节的波纹形状有多种选择,常见的有U型、V型、M型等形状。
不同形状的波纹会对波纹膨胀节的性能产生影响。
3.3 尺寸波纹膨胀节的尺寸主要包括管径和长度。
根据实际工程需求,选择合适的尺寸可以确保波纹膨胀节能够正常工作。
3.4 承压能力承压能力是指波纹膨胀节在一定温度下能够承受的最大压力。
根据工程需求和介质特性,选择合适的承压能力可以确保系统安全运行。
3.5 温度范围波纹膨胀节的温度范围是指波纹膨胀节能够正常工作的温度范围。
不同材料和介质对温度的要求不同,需要根据实际情况选择合适的波纹膨胀节。
3.6 耐腐蚀性能由于波纹膨胀节通常用于连接管道,因此其耐腐蚀性能非常重要。
根据介质的酸碱性、盐分等特性,选择具有良好耐腐蚀性能的材料制造波纹膨胀节。
3.7 安装方式波纹膨胀节的安装方式包括法兰连接、对焊连接、卡箍连接等。
根据实际工程需求和管道系统结构,选择合适的安装方式。
4. 波纹膨胀节的选型与安装在选型和安装波纹膨胀节时,需要考虑以下几个因素:•工作条件:包括介质特性(温度、压力、流速等)、工作环境(震动、振动等)等。
金属波纹管膨胀节通用技术条件
金属波纹管膨胀节通用技术条件金属波纹管膨胀节是一种用于管道系统中的重要元件,其主要作用是吸收管道系统中由于温度变化引起的热胀冷缩所产生的热变形应力,以保护管道系统的安全运行。
在实际工程中,金属波纹管膨胀节的选用和安装至关重要,需要符合一定的通用技术条件。
金属波纹管膨胀节的选用应符合管道系统的工作条件和要求。
在选择金属波纹管膨胀节时,需考虑管道系统的工作压力、工作温度、介质性质等因素,以确保金属波纹管膨胀节的耐压性能和耐温性能满足工程要求。
此外,还需考虑金属波纹管膨胀节的材质选择、波纹结构形式等因素,以确保金属波纹管膨胀节的使用寿命和可靠性。
金属波纹管膨胀节的安装应符合相关技术规范和标准要求。
在安装金属波纹管膨胀节时,需保证金属波纹管膨胀节的安装位置正确、固定可靠,波纹管的伸缩方向与管道系统的伸缩方向一致,以确保金属波纹管膨胀节的正常工作。
同时,还需注意金属波纹管膨胀节与管道系统的连接方式和密封性,以防止泄漏和其他安全隐患。
金属波纹管膨胀节的维护和保养也十分重要。
在金属波纹管膨胀节的使用过程中,需定期进行检查和保养,及时发现和处理金属波纹管膨胀节的损坏和故障,以确保金属波纹管膨胀节的正常工作。
同时,还需注意金属波纹管膨胀节的工作环境和周围环境的清洁和整洁,以延长金属波纹管膨胀节的使用寿命。
总的来说,金属波纹管膨胀节通用技术条件包括选用、安装、维护等方面的要求,只有严格遵守这些技术条件,才能保证金属波纹管膨胀节在管道系统中的正常运行,确保管道系统的安全可靠性。
在实际工程中,工程技术人员应加强对金属波纹管膨胀节的了解和掌握,提高对金属波纹管膨胀节技术条件的认识和应用水平,以推动金属波纹管膨胀节技术在工程实践中的广泛应用。
金属波纹膨胀节标准
金属波纹膨胀节标准金属波纹膨胀节是一种用于补偿管道、容器、设备等在热胀冷缩或机械振动作用下引起的变形和位移的装置。
它具有良好的柔韧性和耐压性能,能够有效地缓解管道系统因温度变化或振动引起的应力集中,保护管道系统的安全运行。
为了保证金属波纹膨胀节的质量和性能,制定了一系列的标准,下面将介绍金属波纹膨胀节的相关标准内容。
一、产品分类。
金属波纹膨胀节按照材质、结构、使用条件等不同进行分类,主要包括不锈钢波纹膨胀节、碳钢波纹膨胀节、高温波纹膨胀节、低温波纹膨胀节等。
每种类型的波纹膨胀节都有相应的标准规定,以确保其质量和性能符合要求。
二、产品标准。
1. 结构标准。
金属波纹膨胀节的结构标准主要包括波纹管的形状、尺寸、壁厚、焊接工艺等要求。
例如,对于不锈钢波纹膨胀节,其波纹管应具有一定的柔韧性和弹性,焊缝应符合相应的标准要求,以确保其在工作条件下能够承受一定的压力和变形。
2. 材质标准。
金属波纹膨胀节的材质标准是保证其耐腐蚀性能和使用寿命的重要依据。
不同工作条件下的波纹膨胀节所选用的材质也有所不同,一般包括不锈钢、碳钢、合金钢等。
材质标准包括材料的化学成分、力学性能、热处理要求等内容。
3. 检测标准。
金属波纹膨胀节的检测标准是保证其质量稳定性和可靠性的重要手段。
检测标准包括外观检查、尺寸检测、压力试验、泄漏检测等内容,以确保波纹膨胀节在安装和使用过程中不会出现泄漏、断裂等安全隐患。
4. 使用标准。
金属波纹膨胀节的使用标准是指在实际工程中对其安装、使用、维护等方面的要求。
使用标准包括安装位置、固定支架、使用温度、压力范围、防腐要求等内容,以确保波纹膨胀节能够在工程中发挥最佳的补偿和保护作用。
三、标准执行。
金属波纹膨胀节的标准执行是保证其质量和性能的重要环节。
在生产制造和工程应用中,必须严格按照相关标准要求进行执行,确保产品的质量和可靠性。
同时,对于标准中存在的问题和不足之处,需要及时进行修订和完善,以适应不断变化的市场需求和工程技术要求。
金属波纹膨胀节安装及应用
金属波纹膨胀节安装及应用金属波纹膨胀节安装在管道或设备中,释放管系的热伸长及减弱由于热膨胀所产生的力。
设备产生振动时,安装在设备与管道之间的波纹膨胀节中,隔离设备振动向管道传递,并降低结构振动所产生的噪声。
安装在受力严苛的设备进出口处,能够降低管道对设备进出口的作用力。
降低法兰连接螺栓的应力,提高了密封性。
正确的安装金属波纹膨胀节是其能够稳定运行的基础,在安装前需要对步骤以及注意事项有所了解。
1、安装前应根据管系设置图核实金属膨胀节的型号和安装位置,并应对膨胀节的外观进行检查,并根据铭牌进行规格尺寸的核对。
2、需要进行预变位的,预变位完成后应对预变位量进行记录。
3、波纹膨胀节应与管道保持同轴。
安装操作时不可以损伤膨胀节,不得采用使膨胀节变形的方法来调整管道的安装偏差。
4、膨胀节安装完成后应拆掉固定装置,并应调整限位装置。
5、固定支架、导向支架、滑动支架等需要根据管系配置图要求进行安装,达到设计要求。
锚固点、锚固段应具有摩擦阻力,膨胀节安装完成后在进行试压。
6、各种规格的膨胀节其安装应根据说明书或设计的要求进行施工。
7、介质中含有腐蚀性,应对波纹膨胀节进行避免腐蚀的方法。
8、金属波纹膨胀节的安装需要符合:轴向型膨胀节的流向标志应与管道介质的流向一致。
角向型膨胀节的销轴轴线应垂直于管道安装后形成的平面。
9、直埋型膨胀节安装需要符合:固定端需要进行锚固,活动端应能自由活动。
10、横向型和角向型膨胀节要求的冷紧,应于安装时在现场进行,轴向型的冷紧或在生产线或现场进行。
虽然金属波纹膨胀节不需要进行维护,但是使用期间应根据安装膨胀节的管线特征和腐蚀的性质决定。
进行定期检查即可。
安装完成后在进行系统试压前需要注意以下几点:1、固定支架、导向支架和支架的安装是否与系统图相符。
2、是否在规定的位置正确的安装了合适的金属波纹膨胀节。
3、膨胀节的预变位和流向是否正确。
4、膨胀节的运输固定装置是否按照规格拆掉。
5、若系统试根据气体流动介质设计的,而要使用水进行试压,是否采取了措施对水的重量在管道和膨胀节上所形成的附加静载给予适当的支承;当管系进行分段试验时,是否与生产厂家进行沟通。
金属膨胀节波纹数量和膨胀量
金属膨胀节波纹数量和膨胀量【原创版】目录一、金属膨胀节波纹数量和膨胀量的概念二、波纹数量和膨胀量的关系三、影响波纹数量和膨胀量的因素四、金属膨胀节的应用及注意事项正文一、金属膨胀节波纹数量和膨胀量的概念金属膨胀节,又称金属波纹膨胀节,是一种用于补偿管道或设备因温度变化而引起的尺寸变化的装置。
它主要由波纹管、接管、支架等组成,其中波纹管是金属膨胀节的核心部件。
波纹管的内部呈现出一种波纹状结构,这种结构可以根据温度的变化而产生相应的膨胀或收缩,从而补偿管道或设备的尺寸变化。
波纹数量指的是波纹管内的波纹数量,通常用“波数”或“节数”表示。
膨胀量则是指波纹管在温度变化时,波纹的伸缩量。
二、波纹数量和膨胀量的关系波纹数量和膨胀量之间的关系是密切相关的。
一般来说,波纹数量越多,膨胀量就越大。
这是因为波纹管内的波纹数量增加,使得波纹管在温度变化时的变形量增大,从而提高了膨胀量。
同时,波纹数量的增加也会影响波纹管的刚度。
波纹数量越多,波纹管的刚度就越小,补偿能力就越强。
因此,在设计金属膨胀节时,需要根据管道或设备的具体使用条件,合理选择波纹数量,以达到最佳的补偿效果。
三、影响波纹数量和膨胀量的因素影响波纹数量和膨胀量的因素主要有以下几点:1.波纹管的材料:波纹管的材料对其膨胀性能有很大影响。
一般来说,不锈钢和碳钢的膨胀性能较好,适用于温度变化范围较大的场合;而铝及铝合金的膨胀性能较差,适用于温度变化范围较小的场合。
2.波纹管的厚度:波纹管的厚度越大,其刚度越大,膨胀量就越小;反之,波纹管的厚度越小,其刚度越小,膨胀量就越大。
3.波纹管的波高和波距:波高和波距是影响波纹管膨胀量的重要因素。
波高越大,波距越大,膨胀量就越大。
4.管道或设备的尺寸和形状:管道或设备的尺寸和形状会影响波纹管的补偿量。
在设计金属膨胀节时,需要根据管道或设备的具体尺寸和形状,合理选择波纹管的波纹数量,以达到最佳的补偿效果。
四、金属膨胀节的应用及注意事项金属膨胀节广泛应用于各种管道和设备中,如蒸汽管道、热风管道、冷却水管道等。
金属波纹管膨胀节选型-辽宁天安容器有限公司
膨胀节选型使用说明波纹膨胀节(又称波纹补偿器)是现代受热管网和设备进行热补偿的关键部件之一,除了位移补偿作用外,同时兼有减振降噪和密封功能。
它的应用日趋广泛,主要应用于航空航天、石化、化工、水利、电力、冶金、供热、机车、船舶等行业。
一、结构型式1、根据所吸收的位移型式分类。
膨胀节可分为轴向型、横向型和角向型。
2、根据波纹管的承压型式分类,膨胀节可分内压式和外压式。
3、压力平衡型:能够平衡压力产生的推力,用于不允许有较大推力的场合。
主要类型有直管压力平衡型、曲管压力平衡型、旁通压力平衡型。
二、公司产品型号表示方法:1-/23端管连接G 可以不标注法兰连接 F45Z200-1.0/60D 普通轴向型。
即公称直径200mm,工作压力1.0MPa,轴向补偿量60mm,端管连接带导流筒。
ZMF200-1.6/180FD直埋复式。
即公称直径200mm,工作压力1.6MPa, 轴向补偿量180mm法兰连接,带导流筒。
J200-1.6/18°单向铰链式。
即公称通径200mm,工作压力1.6 MPa,角向补偿量18°=±9°端管连接。
三、设计说明1、设计依据GB/12777《金属波纹管膨胀节通用技术条件》,参照EJMA《美国膨胀节制造商协会标准》计算机辅助设计。
2、设计压力0.1~4.0MPa系列表中的压力是指150℃时的公称压力。
一般分为0.1 MPa、0.25 MPa、0.6 MPa、1.0 MPa、2.5 MPa、4.0 MPa(其中0.1 MPa、0.25 MPa、4.0 MPa)表中未列出,可按要求设计。
若温度超过150℃则补偿量与实际使用压力按表B-13列表中工作温度范围-20℃~450℃若温度超出此范围需新设计膨胀节的性能参数,或者采用其它材料制造。
4、补偿量与疲劳寿命系列表中给出的补偿量值是在许用疲劳寿命为1000次的条件下确定的。
设计寿命的安全系数一般为10倍,膨胀节的实际使用寿命与压力、补偿量的变化有关,其中对补偿量的变化最为敏感。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
.
.. 膨胀节
一、名词解释
膨胀节又称补偿器,伸缩节(器)。
是现代管道工程系统不可缺少的重要环节。
适用于各行各业,只要有管道的地方就有膨胀节,如:石化、仪表、航天、化工、电力、水泥、冶金,钢厂,建筑,制药,供热,市政工程,天然气等。
二、膨胀节的作用
管道系统在停机和开机两种不同状态下,会因温度变化,造成管道的热膨胀或冷收缩。
如果这些膨胀和收缩得不到补偿(消除或平衡),就会造成系统的严重损坏,使系统不能正常工作。
膨胀节就是用来吸收这些膨胀和冷收缩的。
三、产品分类
1、按材质分:金属膨胀节/非金属膨胀节
2、按形状分:圆形膨胀节/矩形膨胀节
3、按有无约束分:有约束膨胀节/无约束膨胀节
解释:有约束就是膨胀节自身能够吸收内压推力(也叫盲板力),无约束就是膨胀节的内压推力(也叫盲板力)由固定支架来吸收
4、按形式分:单式膨胀节/复式膨胀节
例如:单式铰链型膨胀节/复式铰链型膨胀节/单式万向铰链型膨胀节/复式万向铰链型膨胀节/复式(大)拉杆型膨胀节/弯管压力平衡型膨胀节/直管压力平衡型膨胀节/旁通直管压力平衡型膨胀节/单式(内压式)轴向型膨胀节/复式自由型膨胀节/外压轴向型膨胀节……
四、产品图纸展
五、产品构造
1、金属圆形波纹膨胀节
波纹膨胀节的组成:由一个或几个波纹管及结构件组成,(结构件包含接管(也称筒节或端管),法兰,耳板,环板,装运拉杆,承力拉
杆,销轴,铰链板,万向环,螺母等等)
2、金属矩形波纹膨胀节(同金属圆形波纹膨胀节)
六、金属波纹管材质
1.金属波纹管的材质有:不锈钢/碳钢/铝/铜/钛材/哈氏合金
2.结构件的材质由不锈钢/碳钢/合金钢/铝/铜/钛材/哈氏合金
注:膨胀节的执行标准《金属波纹管膨胀节通用技术条件》,简称GB/T12777-2008替代GB/T12777-1999(最早版本1991)是参照《美国膨胀节制造商协会》(EJMA)(Standards of the Expansion Joint Manufactures Association)这个标准制定的。
膨胀节最关键的参数:通径也叫公称直径,管径厚度,单位为mm 压力单位为MPa或者公斤力(1MPa=10公斤力),简单说1MPa=10kgf/cm ²(10公斤力),温度,介质,产品长度 mm,位移量也叫补偿量mm
膨胀节的主体材料(波纹管材料)由不锈钢/碳钢/铝/铜/钛材/哈氏合金等组成,最常用的有如下:
不锈钢的分类:
七、膨胀节的型号表示方法
膨胀节型号表示实例如下:
设计压力为1.6MPa,公称通径为1000mm,设计轴向位移为205mm,端部连接为焊接型式,波纹管为无加强U形的外压单式轴向型膨胀节,其型号表示为:WZUH1.6-1000-205。
设计压力为0.6MPa,公称通径为800mm,设计轴向位移(设计横向位移为零时)为35mm,设计横向位移(设计轴向位移为零时)为10mm,端部连接为法兰型式,波纹管为∩形的弯管压力平衡型膨胀节,在承制方的产品样本中其型号表示为:wpof0.6-800-35/10.
八、选购方法
1.管道压力、通径(管道的通径也称直径)
2.管道设置情况(分架空管道、直埋管道)
3.所需管道伸缩节的伸缩量(也称补偿量或位移量(分轴向位移,横向位移,角向位移或三个方向位移的任意组合))
4.管道与伸缩节的连接方式(分为法兰连接、焊接两种方式)
5.介质、介质温度
(也可问一下是什么型式的膨胀节)
九、膨胀节设计需要搜集的资料
1.膨胀节类别:目前膨胀节是金属?非金属?
2.膨胀节所在的部位:
3.膨胀节的主要参数:
A.管道缺口多长?
B.管道缺口横截面尺寸:长*宽
C.运行时,两个管道相互错位(位移)是多少?
5.此处管道中流过的介质是?其温度是多少?
6.要求膨胀节承受多大压力?
7.安装膨胀节的管道缺口部位,离管道外壁有多大空间?(要四周)有哪些障碍外物影响膨胀节的安装?
8.离地面高度?
9.膨胀节安装在室内还是室外,环境温度怎么样?
10.安装膨胀节的管道是水平的还是垂直的?
11.安装膨胀节的管道上支架是如何布置的?。
