电气原理图的绘制知识讲解
电气原理图绘制的原则
电气原理图绘制的原则
（1）原理图在布局上按功能分开画出，即按主电路、控制电路、照明电路及信号电路分开绘制，且按因果关系从左到右或从上到下布置，并尽可能按工作顺序排列。
通常主电路用粗实线表示，画在左边(或上方)；控制电路用细实线表示，画在右边(或下部)。
（2）电路图用平行线按照动作顺序绘制，减少交叉。
（3）各电器元件不画实际的外形图，采用国家规定的统一标准来画，文字符号也采用国家标准。
（4）属于同一电器的线圈和触点，都要采用同一文字符号表示。
对同类型的电器，在同一电路中的表示可在文字符号后加阿拉伯数字符号来区分。
（5）同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。
（6）电路图中的所有电气元件的可动部分通常表示在电器非激励或不工作的状态和位置。
如继电器、接触器、制动器等的线圈处在非激励状态；机械控制的行程开关和按钮在其未受机械压合的状态。
（7）无论是主电路还是控制电路，各电器元件一般按动作顺序从上到下、从左到右依次排列、可水平布置或垂直布置。
（8）有直接电联系的交叉导线的连接点，要用黑圆点表示，无直接电联系的交叉导线交叉处不能画黑圆点。
电气控制原理图知识

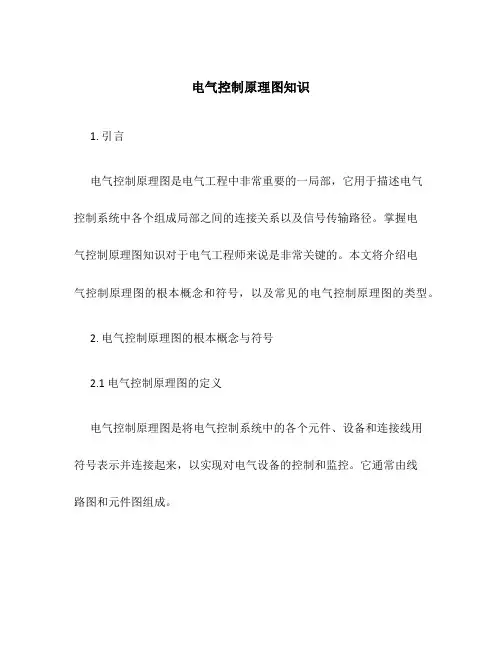

电气控制原理图知识1. 引言电气控制原理图是电气工程中非常重要的一局部，它用于描述电气控制系统中各个组成局部之间的连接关系以及信号传输路径。
掌握电气控制原理图知识对于电气工程师来说是非常关键的。
本文将介绍电气控制原理图的根本概念和符号，以及常见的电气控制原理图的类型。
2. 电气控制原理图的根本概念与符号2.1 电气控制原理图的定义电气控制原理图是将电气控制系统中的各个元件、设备和连接线用符号表示并连接起来，以实现对电气设备的控制和监控。
它通常由线路图和元件图组成。
2.2 电气控制原理图的根本符号•开关：表示电路中的断开或连接状态。
•电源：表示电路中的电源。
•电动机：表示电气控制系统中的电动机设备。
•传感器：表示用于检测和测量的传感器设备。
•继电器：用于控制较高电压或电流的电气开关设备。
•信号灯：表示电路中的信号灯设备。
3. 常见的电气控制原理图类型3.1 电气控制原理图的组成局部电气控制原理图主要由以下几个组成局部构成：3.1.1 电气控制回路电气控制回路由电气控制元件〔如开关、继电器等〕组成。
它用于控制电动机、传感器等设备的工作状态。
3.1.2 电气电源电气电源是电气控制系统的供电来源。
它可以是直流电源或交流电源。
3.1.3 控制输入输出设备控制输入输出设备用于接收外部信号并将其转换为电气信号，或将电气信号转换为外部信号。
3.2 线路图线路图是电气控制原理图中最根本的类型，它通过连接线将各个元件连接起来以实现电路的功能。
线路图通常使用直线和箭头来表示电路的连接关系和信号传输路径。
3.3 接线图接线图是电气控制原理图中常见的一种类型，它通过连接线和接线端子将各个元件连接起来。
接线图通常用于描述电路的物理连接关系。
3.4 逻辑图逻辑图是电气控制原理图中用于描述逻辑电路的一种图形化表示方法。
它使用逻辑门和逻辑运算符等符号表示逻辑元件，并通过线和箭头描述逻辑电路中各个元件之间的逻辑关系。
4. 电气控制原理图的应用电气控制原理图广泛应用于电力系统、自动化控制系统、工业生产线等领域。
电气原理图电工基础
电气原理图电工基础一、引言电气原理图是电气工程中重要的技术文档，用于描述电气设备之间的连接和工作原理。
掌握电气原理图的基础知识对于电工人员来说是至关重要的。
本文将介绍电气原理图的基础知识，包括常用的符号和线路表示方法，以及常见的电气组件。
二、电气符号1. 电源符号•直流电源：用直线表示，上面带有正（+）或负（-）符号。
•交流电源：用波浪线表示，上面没有正负符号。
2. 元件符号•电阻：用矩形表示，上面加上斜线来表示阻值。
•电容：用两条平行的线表示，中间加上一个交叉线。
•电感：用卷曲的线圈表示。
•开关：用普通的开关符号表示，可以是单极、双极或三极。
3. 传感器符号•电压传感器：用两个垂直的箭头表示。
•电流传感器：用一个箭头和一个环表示。
三、线路表示方法1. 直线连接最简单的线路表示方法是直线连接，用直线将电源和元件连接起来。
电源 ---- 元件2. 并联连接当多个元件并联连接时，可以使用平行线表示。
并联的元件在同一水平线上。
电源 ---- 元件1|---- 元件23. 串联连接当多个元件串联连接时，可以使用垂直线表示。
串联的元件在同一垂直线上。
电源 ---- 元件1||---- 元件24. 接地连接接地连接是将元件与地线相连，通常用一个倒三角表示地线。
电源 ---- 元件 ---- ｜|地四、常见电气组件1. 开关开关是常见的电气组件之一，用于控制电路的通断。
常见的开关有普通开关、双掷开关和按钮开关。
2. 电灯电灯是常见的照明设备，用于将电能转化为光能。
电灯符号在电气原理图中通常用一个圆圈表示。
3. 电机电机用于将电能转化为机械能，常用于驱动各种设备。
电机符号在电气原理图中通常用一个横线和一个弧线表示。
4. 传感器传感器是用于感知周围环境或测量物理量的装置。
常见的传感器有光敏传感器、温度传感器和压力传感器等。
五、总结本文介绍了电气原理图的基础知识，包括常用的符号和线路表示方法，以及常见的电气组件。
掌握这些基础知识对于理解和绘制电气原理图是至关重要的。
电气原理图详解
图1-47 通电延时型时间继电器的电路符号
2．断电延时型时间继电器
图1-48 断电延时型时间继电器的电路符号
5．空气阻尼式时间继电器
主要技术数据为：
（1）供电电压：交流（24V、36V、110V、220V、380V）； （2）延时规格：0.4～60s、0.4～180s。
6．选用
（1）根据系统的延时范围和精度选择时间继电器 的类型和系列。
（1）启动
不断重复上述过程，工作台就在限定的行程内作自动往返运动
（2）停止
1.8 Y-△形降压启动控制电路
1.8.1 时间继电器 1．通电延时 型时间继电 器
图1-46 时间继电器 1—线圈 2—反力弹簧 3—衔铁 4—铁芯 5—弹簧片 6—瞬时触点 7—杠杆 8—延时触点 9—调节螺钉 10—推杆 11—空气室 12—宝塔形弹簧
（1）正转控制
（2）反转控制
（3）停止控制 按下SB3，整个控制电路失电，主触点分断，电动机M断电停转。
1.7 位置控制和自动往返控制电路
图1-39 设备运动工作台的左、右限位行程开关
1.7.1 行程开关 1．外形、结构和电路符号
图1-40 行程开关外形、结构与电路符号
1．位置控制电路
1.7.2 位置控制电路
（2）根据控制电路的要求选择时间继电器的延时 方式（通电延时型或断电延时型）。
（3）时间继电器电磁线圈的电压应与控制电路电 压等级相同。
1.8.2 Y-△形降压启动控制电路
图1-50
图1-50 Y-△形降压启动控制电路原理图
电路工作原理
合上电源开关QF。
停止时，按下SB2即可实现。
2.1 电气原理图图形符号和文字符号 电气控制系统图：指根据国家电气制图标准，用 规定的电气符号、图线来表示系统中各电气设备、 装置、元器件的连接关系的电气工程图。 电气控制系统图包括： 1、电气原理图 2、电器元件布置图 3、电气安装接线图 电气原理图：表示电流从电源到负载的传送情况 和各电气元件的动作原理及相互关系，而不考虑 各电器元件实际安装的位置和实际连线情况。
电气CAD-电气图基本知识
电气CAD-电气图基本知识关键信息项：1、电气图的类型2、电气图的绘制规范3、电气符号的标准4、电气图的比例尺5、电气图的布局原则6、电气图的标注要求11 电气图的类型111 电气系统图用于展示整个电气系统的概况，包括电源进线、配电线路、主要电气设备等之间的连接关系和规格。
应清晰表明系统的总容量、总电压等级等关键参数。
112 电路图详细描绘电气设备和元件的连接关系，以及工作原理。
包括主电路和控制电路，所有元件应按标准符号绘制。
113 接线图表示电气设备和元件之间的实际接线情况。
分为单元接线图、互连接线图和端子接线图等。
114 布置图展示电气设备和元件在具体空间中的位置和布局。
如开关柜布置图、控制柜布置图等。
12 电气图的绘制规范121 线条主电路线条应比控制电路线条粗。
线条应清晰、均匀，避免交叉和重叠。
122 图形符号严格遵循国家标准或国际标准规定的电气符号。
符号的大小和比例应保持一致。
123 文字标注文字应清晰、规范，字体大小适中。
标注的内容应准确、完整，包括元件的名称、型号、规格等。
13 电气符号的标准131 常见电气元件符号如电阻、电容、电感、变压器、开关、接触器等。
符号应易于识别和理解。
132 特殊电气设备符号对于一些专用的电气设备，如变频器、PLC 等，应使用规定的符号。
若暂无标准符号，可自行设计，但应在图例中说明。
14 电气图的比例尺141 选择合适的比例尺根据电气图的复杂程度和纸张大小，选择合适的比例尺。
确保图形在图纸上的布局合理，便于阅读和理解。
142 比例尺的标注在电气图中明确标注所采用的比例尺。
15 电气图的布局原则151 功能分区将不同功能的电路或设备分区布置，便于区分和阅读。
如主电路、控制电路、信号电路等。
152 流向布局按照电流或信号的流向进行布局，使线路清晰、流畅。
153 对称布局对于对称的电路或设备，采用对称的布局方式，以增强美观性和可读性。
16 电气图的标注要求161 元件标注对每个电气元件进行编号和标注，编号应唯一且具有逻辑性。
