红外对射工厂监控方案2
福科斯工程的红外对射方案
红外对射系统设计1红外对射系统红外对射全名叫“光束遮断式感应器”(Photoelectric Beam Detector)，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。
其侦测原理乃是利用红外线经LED 红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。
当光线被遮断时就会发出警报。
红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。
红外光不间歇一秒发1000光束，所以是脉动式红外光束。
由此这些对射无法传输很远距离（600米内）。
利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
常用于室外围墙报警，它总是成对使用：一个发射，一个接收。
发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。
通常以10米/秒的速度来确定最短遮光时间。
若人的宽度为20厘米，则最短遮断时间为20毫秒。
大于20毫秒报警，小于20毫秒不报警。
目前，常见的主动红外探测器有两光束、三光束、四光束，距离从30米到250米不等，也有部分厂家生产远距离多光束的“光墙”，主要应用于厂矿企业和一些特殊的场所。
2红外对射系统原理主动红外对射入侵探测器由主动红外发射机和主动红外接收机组成，当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置，叫主动红外入侵探测器。
主动红外发射机通常采用红外发光二极管作光源，其主要优点是体积小、重量轻、寿命长，交直流均可使用，并可用晶体管和集成电路直接驱动。
现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源，直接加在红外发光二级管两端，使其发出经脉冲调制的、占空比很高的红外光束，这既降低了电源的功耗，又增强了主动红外入侵探测器的抗干扰能力主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等，按GBl0408．4—2000《入侵探测器第4部分：主动红外对射入侵探测器》规定：“探测器在制造厂商规定的探测距离工作时，辐射信号被完全或按给定百分比遮光的持续时间大于40ms时，探测器应产生报警状态。
周界报警红外对射方案
9)GBJ115-87《工业电视系统工程设计规》
II)GBT4-94《安全防系统通用图型符号》
12)YJ253-88《建筑电气安装工程评定标准》
13)Байду номын сангаас户要求
3
本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设 计中遵循以下原则：
周界防盗报警
二零一四年三月
1
2
I)中华人民国公共安全行业标准
2)《中国建筑电信设计规》
3)JGJ/T16-92《民用建筑电气设计规 》
4)JGJ46-88《施工现场临时用电安全技术规》
5)JGJ59-99《建筑机械使用安全技术规程》
6)JGJ80-91《建筑施工安全检查标准》
7)B50198-94《民用闭路监控电视系统工程技术规》
4)可扩充性与经济性
为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备 兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。
5)规性与结构化
4.
小区的防护主要为周界防盗报警。
设置周界防报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防闲杂 人员进入，同时防非法翻阅围墙或窗户。我们设计的周界防越报警系统就是要加强 小区周界的管理，防止非法人员通过翻越窗子进入小区，辅助保安的安防管理，降
1)先进性
在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统 在尽可能长的时间与社会发展相适应。并使系统具有强大的发展潜力。
2)可靠性
必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高 系统的可靠性。
周界红外对射施工方案
一周界防盗报警系统安装1。
注意要点(1）信号传输、抗干扰措施、接地与同步前端探测器的各种报警信号都以开关量输入控制设备，采用总线方式与中心报警控制器进行数据的通讯。
中心控制室之所以能够报警控制，是完全建立在有线信号传输的基础上，所以确保传输线路的安全也同样很重要.为此，外围所有电缆敷设必须穿管敷设,整个电缆线管的敷设考虑到抗干扰等因素，强电线和信号线分开敷设，线管接地良好，所有线路转接箱和中间控制设备安装于能锁闭的工作通道和弱电井里，力求隐蔽，不易接近。
系统应具有良好的接地，采用弱电系统联合接地，接地电阻小于4Ω。
（2）管线敷设应满足以下要求电缆的弯曲半径大于电缆直径的15倍；强电与弱电管道分开敷设；室外设备连接电缆时,从设备的下部进线;电缆敷设时尽量避免接续；当需接续时均采用专用接插件;进入管孔和电缆保持平直,并采取防潮、防鼠等处理措施；管道电缆或直埋电缆在引出地面时，均采用钢管保护。
钢管伸出地面不小于5m;进入地下为0.3—0。
5m；线缆敷设好后,认真对线并加贴标签。
（3)备电和抗干扰措施电源均就近采集，减少敷线成本；周界报警系统的探测器电源（12V)由主机集中供应，当外部市电断电时，内部备用电源自动供电,可在市电断电的情况下继续工作；采用单点接地;独立接地电阻<4Ω，联合接地电阻〈1Ω；接地电缆其线芯截面积〉16平方毫米；线缆做标识及检查：对每个回路的导线用500V兆欧姆表测量绝缘电阻，其对地电阻值不应小于20兆欧姆。
2。
红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm~15mm(注意不要碰掉线号套管），将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。
3)一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。

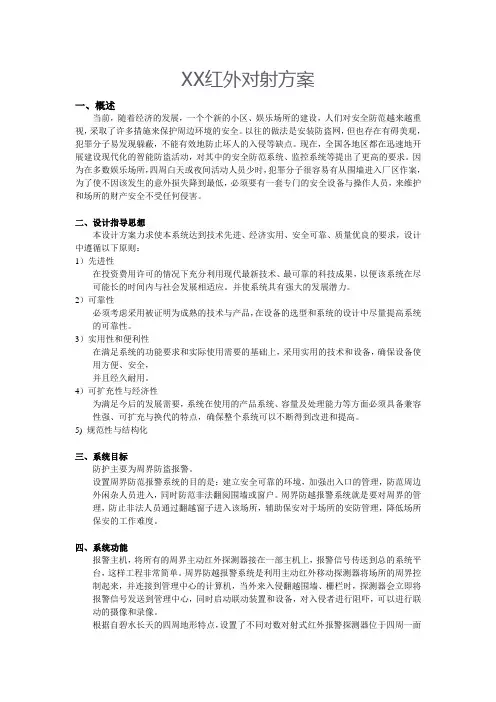

XXXX红外对射方案2
XX红外对射方案一、概述当前，随着经济的发展，一个个新的小区、娱乐场所的建设，人们对安全防范越来越重视，采取了许多措施来保护周边环境的安全。
以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。
现在，全国各地区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。
因为在多数娱乐场所，四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和场所的财产安全不受任何侵害。
二、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则：1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。
并使系统具有强大的发展潜力。
2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。
3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。
4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。
5) 规范性与结构化三、系统目标防护主要为周界防盗报警。
设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范周边外闲杂人员进入，同时防范非法翻阅围墙或窗户。
周界防越报警系统就是要对周界的管理，防止非法人员通过翻越窗子进入该场所，辅助保安对于场所的安防管理，降低场所保安的工作难度。
四、系统功能报警主机，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。
周界防越报警系统是利用主动红外移动探测器将场所的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。

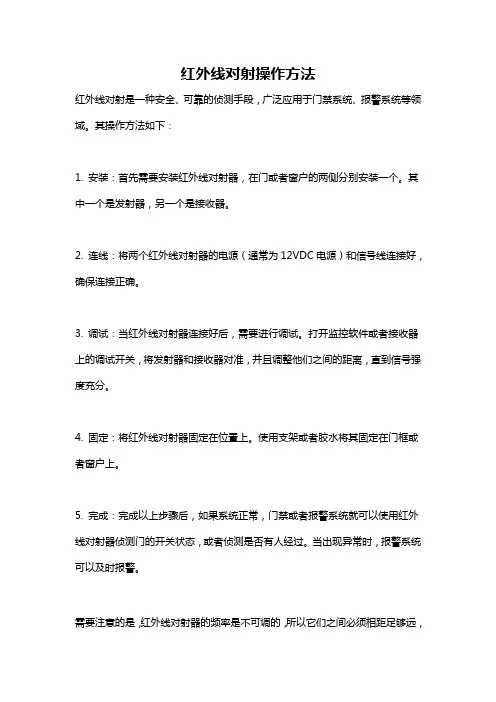

红外线对射操作方法
红外线对射操作方法
红外线对射是一种安全、可靠的侦测手段，广泛应用于门禁系统、报警系统等领域。
其操作方法如下：
1. 安装：首先需要安装红外线对射器，在门或者窗户的两侧分别安装一个。
其中一个是发射器，另一个是接收器。
2. 连线：将两个红外线对射器的电源（通常为12VDC电源）和信号线连接好，确保连接正确。
3. 调试：当红外线对射器连接好后，需要进行调试。
打开监控软件或者接收器上的调试开关，将发射器和接收器对准，并且调整他们之间的距离，直到信号强度充分。
4. 固定：将红外线对射器固定在位置上。
使用支架或者胶水将其固定在门框或者窗户上。
5. 完成：完成以上步骤后，如果系统正常，门禁或者报警系统就可以使用红外线对射器侦测门的开关状态，或者侦测是否有人经过。
当出现异常时，报警系统可以及时报警。
需要注意的是，红外线对射器的频率是不可调的，所以它们之间必须相距足够远，
以避免彼此频率干扰。
此外，红外线对射器需要定期进行检测和维护，确保系统的正常运行。
某企业红外对射广播报警系统解决方案
某企业红外对射广播报警系统解决方案一、用户需求情况我公司主要从事航天、航空、兵器、船舶开发、研制、生产并销售光学电子仪器仪表、测试设备、通讯设备等高科技产品以及其他专业技术领域的科研、开发、生产和加工。
在工厂生产基地四周分别设计了32个对射终端和监控点，由于工厂现有的红外对射系统反馈的只是前端异常情况的提示，后台管理人员无法在第一时间与报警端进行警示。
我们计划在工厂原有的安防系统中融入广播系统。
所以为了实现这个功能要求，我们需要做一套红外对射与广播联动系统，在每个对射区域设计广播音箱，当前端出现异常情况，红外对射发出信号，后台可以通过前端的摄像系统监看视频情况，同时利用广播音箱进行讲话或者播放事先录制好的音频文件。
二、用户需求分析及方案设计目前安防监控系统基本上都是提供一个视频画面，没有语音部分。
越来越多的功能要求让传统的监控系统难以满足，我们开发的联动报警系统正好解决了传统监控单一功能的弊端。
从工厂目前的环境分析，作为一个精密仪器生产基地，各类管理要求较高。
我们为本生产基地设计的广播系统如下：1.每个红外对射点设计一个GM-418(40W/60W)室外防水音柱，可以播放语音警示通知或讲话2.为了达到自动语音报警，我们将每四个红外对射区的广播音箱设计为一个广播区域，当该区域某个红外对射区出现异常情况（如越墙行为）该区域的四个音箱将同时发出预警警告，阻止该行为的发生。
3.按照4个音箱一个组划分，在设计时将整个预警系统划分为8个职能控制区域。
每个区域出现异常情况，可以自动默认对该区的报警，不影响其他区域。
4.主控中心通过前段红外对射返回的信号直接输入十分路分区寻呼器，确认信号来源。
最后把信号输出到紧急录音报警器和十分区强切电源，最后利用紧急广播控制器对报警点进行语音广播。
5.平时可以通过广播系统播放通知或背景音乐，给车间每一个员工每天不一样的工作环境。
三、系统主要功能特点★联动报警功能：红外对射系统可以直接将报警信号输出给广播报警系统，达到红外对射与广播联动报警机制，使整个安防系统做到图像，声音同步管理。
红外对射方案
红外对射方案引言随着科技的不断发展，红外对射技术被广泛应用于各个领域。
作为一种常用的非接触式测量技术，红外对射方案在安防、自动化控制和工业生产等领域发挥着重要作用。
本文将重点介绍红外对射方案的原理、应用场景以及一些实际案例。
一、红外对射方案的原理红外对射方案是利用红外线传感器和发射器组成的一种测距系统。
工作原理如下：红外线发射器发射出一束红外线光束，光束经过反射后被红外线传感器接收，传感器通过测量光信号的反射时间，计算出离传感器的距离。
基于这个原理，红外对射方案可以实现对物体的非接触式测距和检测。
二、红外对射方案的应用场景1. 安防领域红外对射方案在安防领域有着广泛的应用。
例如，在门禁系统中，红外对射方案可以用来检测人员进出门禁区域，当有人进入或离开时，红外传感器会发出信号触发相应的控制器。
此外，在监控系统中，红外对射方案也可以用来检测移动物体，如人、车等，从而实现对区域的实时监控和预警。
2. 自动化控制红外对射方案在自动化控制领域也有着广泛的应用。
比如，在自动门系统中，红外对射方案可以用来检测门口是否有物体，当有物体进入门口时，红外传感器会发出信号触发门的开启；当没有物体时，门则保持关闭状态。
此外，红外对射方案还可以应用于智能家居系统中，用来控制灯光、窗帘等设备。
3. 工业生产在工业生产中，红外对射方案在物料检测、物体计数等方面有着重要的应用。
例如，在包装生产线中，红外对射方案可以用来检测产品是否缺失或缺陷，从而提高生产效率和质量。
此外，红外对射方案还可以用来进行物体计数，实现对物料的自动化统计和管理。
三、红外对射方案的实际案例1. 入侵报警系统入侵报警系统是红外对射方案的典型应用之一。
通过将红外传感器安装在需要监控的区域，当有人或物体进入监控区域时，红外传感器会触发报警信号，从而实现对潜在入侵者的监测和报警。
2. 自动驾驶技术随着自动驾驶技术的发展，红外对射方案也被应用于自动驾驶车辆中。
红外传感器可以用来检测车辆周围的障碍物，帮助车辆实现自动避障和自动停车等功能，提升驾驶安全性和舒适性。
红外对射方案2
XX红外对射方案一、概述当前，随着经济的发展，人们对安全防范越来越重视，采取了许多措施来保护周边环境的安全。
以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。
现在，全国各地区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。
因为在多数娱乐场所，四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和场所的财产安全不受任何侵害。
二、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则：1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。
并使系统具有强大的发展潜力。
2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。
3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。
4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。
5) 规范性与结构化三、系统目标防护主要为周界防盗报警。
设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范周边外闲杂人员进入，同时防范非法翻阅围墙或窗户。
周界防越报警系统就是要对周界的管理，防止非法人员通过翻越窗子进入该场所，辅助保安对于场所的安防管理，降低场所保安的工作难度。
四、系统功能报警主机，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。
周界防越报警系统是利用主动红外移动探测器将场所的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。
红外对射施工方案
红外对射施工方案一、施工概述1.1 施工目的红外对射系统是一种用于检测物体通过区域的安全系统，本文旨在提供红外对射系统的施工方案，确保系统的有效运行。
1.2 施工内容本次施工主要包括设备选购、安装布置、调试及维护等环节，确保红外对射系统能够正常工作。
二、设备选购2.1 设备清单1.红外对射发射器2.红外对射接收器3.控制器4.电源适配器5.安装支架2.2 设备选购注意事项•需要选择品质可靠的红外对射发射器和接收器，确保灵敏度和稳定性。
•控制器应具备多功能性，便于实现系统的灵活控制。
•电源适配器的参数需与设备要求匹配，保证供电稳定。
三、安装布置3.1 安装位置选择•确保红外对射发射器和接收器间无遮挡物，保证信号畅通。
•选择离被监测区域边界较远的位置安装，避免误触发。
3.2 安装步骤1.将发射器和接收器固定在选择的位置上。
2.连接控制器和电源适配器。
3.调整设备位置和角度，确保正常工作。
四、调试与测试4.1 功能测试•打开电源进行系统功能测试，确保发射器和接收器正常工作。
•调试控制器参数，适配监测区域要求。
4.2 效果评估•模拟物体进入监测区域，观察系统反应情况。
•调整灵敏度及角度，优化系统性能。
五、维护保养5.1 定期检查•每月检查设备连接是否牢固。
•定期清洁设备表面，保证系统正常工作。
5.2 异常处理•出现故障时，及时联系专业人员维修。
•注意防止设备受潮、受热等情况。
六、总结通过本文对红外对射系统的施工方案进行详细介绍，希望可以为相关操作人员提供指导，确保系统的正常运行。
在实际施工中，要严格按照相关步骤和注意事项进行操作，确保安全性和稳定性。
[试题]工厂防盗—红外对射报警方案
![[试题]工厂防盗—红外对射报警方案](https://img.taocdn.com/s3/m/6f0026de6037ee06eff9aef8941ea76e58fa4a76.png)
工厂防盗—红外对射报警方案.txt大悲无泪，大悟无言，大笑无声。
我们手里的金钱是保持自由的一种工具。
女人在约会前，一定先去美容院；男人约会前，一定先去银行。
工厂防盗—红外对射报警方案一、设计原则本方案设计以“智能、先进、安全、实用、可靠”为原则，确保系统能百分百满足客户的安保需要和管理需要：1、系统设计应在技术上达到先进性和成熟性的统一，性能上应具有很高的安全性，可靠性；使用上应具有可维护性和可扩展性；并具有很高的性能价格比。
2、设计选型方面应同时遵循：集成化原则，应选择高度集成的设备，便于控制、管理和维护；模块化原则，应在软、硬件上都采用商业化、通用化、模块化结构的设备，使系统具有较强的扩展能力；可靠性原则，所选设备应具备抵御环境影响的能力，工作稳定可靠，并能适应室内、外昼夜全天候工作。
3、高性能价格比：在确保系统先进性、安全性、可靠性的同时，应该充分考虑原有系统设备的合理利用，以合理节约成本。
二、需求分析1、客户防范要求:1) 工厂周界的安全防范；2) 非法攀爬周界围墙立即报警；3) 报警方式：警笛及电话报警；2、环境及需求分析需防范的厂区靠近村屋地带，所处环境治安比较复杂，存在比较大的失窃隐患。
工厂面积较大，周界长度1400米左右，呈多边形分布。
围墙为实墙,高约1.8米，暂没任何防范措施，不法分子可轻易翻爬进入厂区。
根据厂区环境及建设方要求，整个工厂周界均需进行防范。
由于围墙为实体墙,高1.8米，如果不法分子从围墙进入，需要先爬上围墙后再跳入厂区，所以可采用两光束红外对射作为前端探测设备，直接安装于围墙顶部，不法分子一旦攀爬围墙，则会触发红外线报警。
三、系统设计（一）设计要求由于所需防范的周界较长，为了最大限度确保系统的稳定、可靠和方便日后的维护、扩展，本方案采用总线制系统配置。
系统设计功能需达到如下要求：(1) 周界需全面设防，无盲区和死角；(2) 探测器抗不良天气环境干扰能力强；(3) 防区划分适于报警时准确定位；(4) 接警中心具备警笛/警灯提示；(5) 接警中心通过LED电子地图识别报警区域；(6) 报警中心可控制前端设备状态的恢复；(7) 具灯光联动、警笛、监控设备联运功能；(8) 具系统故障包括线路、设备损坏自动检测并报警提示功能；(9) 报警状态、报警记录及查询。
红外监控系统解决方案(3篇)
第1篇随着社会经济的发展和科技的进步，安全防范已成为各个领域关注的焦点。
红外监控系统作为一种高效、可靠的安全防护手段，广泛应用于交通、金融、电力、工厂等领域。
本文将针对红外监控系统的解决方案进行详细阐述，包括系统设计、设备选型、安装调试及维护保养等方面。
一、系统设计1. 系统目标红外监控系统的主要目标是实现对目标区域的实时监控，确保目标区域的安全，防止非法入侵，为管理者提供及时、准确的监控信息。
2. 系统组成（1）前端红外监控设备：包括红外摄像机、红外镜头、红外红外球机等。
（2）传输设备：包括光纤、同轴电缆、无线传输设备等。
（3）中心控制设备：包括视频监控主机、录像机、显示屏、报警主机等。
（4）辅助设备：包括电源、支架、防护罩等。
3. 系统功能（1）实时监控：实现对目标区域的实时监控，确保监控画面清晰、稳定。
（2）录像存储：将监控画面实时录像，方便日后查询。
（3）报警联动：当红外摄像机检测到异常情况时，自动触发报警，并联动其他设备进行处置。
（4）远程控制：实现对前端设备的远程控制，包括镜头控制、画面切换、录像回放等。
二、设备选型1. 红外摄像机（1）红外摄像机类型：根据实际需求选择红外摄像机类型，如固定式、球机式、枪机式等。
（2）红外波长：选择合适的红外波长，如850nm、940nm等。
（3）红外距离：根据监控范围选择红外距离，确保红外覆盖范围满足需求。
2. 红外镜头（1）焦距：根据监控范围和摄像机类型选择合适的焦距。
（2）光圈：选择合适的光圈，确保画面清晰。
3. 红外红外球机（1）控制方式：选择适合的遥控方式，如有线遥控、无线遥控等。
（2）旋转速度：根据监控需求选择合适的旋转速度。
4. 传输设备（1）光纤：适用于远距离传输，传输速率高，抗干扰能力强。
（2）同轴电缆：适用于近距离传输，传输速率较高，抗干扰能力较好。
（3）无线传输设备：适用于无法布线或布线困难的场合，但受环境因素影响较大。
5. 中心控制设备（1）视频监控主机：选择性能稳定、兼容性好的视频监控主机。
D206红外、对射报警方案(2)
无线报警系统方案一、前言随着人们生活水平的提高和电子技术的进步，“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于教育、工矿企业、酒店、银行、交通、电力、油田、超市等公共场合，维护社会公共安全为目的，防入侵、防被盗、防破坏、防火、防暴和安全检查等，而为了达到防入侵、防被盗、防破坏等目的，我们采用了以电子技术、传感器技术和计算机等技术为基础的安全防范技术的器材设备，并将其构成一个系统。
由此应运而生的安全防范技术正逐步发展成为一项专门的公安技术学科，尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安全防范技术，满足人们对保安系统日益提高的要求和期望，就显得更为重要。
在这种情况下，上海优周电子公司配备现代化的研发、生产制造设备，集科研开发、设计、生产、销售与服务于一体，经过多年的辛勤耕耘，已成为国外、国内知名的安全防范产品设计、制造企业，研制开发的系列无线防盗报警监控系统是同类产品中的佼佼者。
D206型电脑监控无线防盗报警器的主机、智能红外数码探头、无线发射器均采用微电脑控制。
多CPU 处理红外信号，稳定性高，误报低。
获得CCC(S)认证。
二、概述：本次方案：系统采用D206型无线报警主机进行集中监控，各监控点的警情采集可以是红外、门磁或室外用的红外对射探头等。
本系统采用了微电脑技术、数据编译码技术和无线收发技术等设计。
D206系列防盗报警系统是一款远距离无线报警系统，由报警控制器和探测器（包括发射器）组成一套完整的区域报警服务系统，该系统是集传感探测、通讯、微电脑控制于一体的智能化、全数码、多功能的新一代安防产品，该系统广泛用于企事业单位、金融系统、学校、仓库、别墅等场所。
既可独立使用也可与接警中心联网使用。
室内防盗：它是利用被动式红外探测器检测人体发出的红外线而产生报警。
当有偷盗者闯入它所覆盖的范围内时，红外探测器将编码过的数据通过无线电波传给主机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
周界防盗报警系统安装综述：一、管路敷设1）暗配管用硬质PVC管管材明配选用金属管。
2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。
在相邻拉线盒之间，禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。
2二、穿线及线标对应1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。
2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.3）管内线缆不得有接头，接头必须在盒(箱)处连接。
4）所敷设的线缆两端必须做好标记。
5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。
4三、红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。
3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。
其他有关要求见产品说明书。
4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。
主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装（详见图纸）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
（三）红外对射安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。
四光束探测器的防误报能力比双光束强，双光束又比单光束强。
侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。
这种方式能避开小鸟、小猫的活动干扰。
每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。
用户应根据自己建筑物的特点和防盗要求加以选用。
（四）特别提醒1．线路绝对不能明敷，必须穿管暗设，这是红外对射工作安全性的最起码的要求。
2．安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30㎝，这一点在围墙以弧形拐弯的地方需特别注意。
3．配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。
二、红外对射的工程调试（一）投光器光轴调整打开探头的外罩，把眼睛对准瞄准器，观察瞄准器内影响的情况，探头的光学镜片可以直接用手在180°范围内左右调整，用螺丝刀调节镜片下方的上下调整螺丝，镜片系统有上下12°的调整范围，反复调整使瞄准器中对方探测器的影响落入中央位置。
在调整过程中注意不要遮住了光轴，以免影响调整工作。
投光器光轴的调整对防区的感度性能影响很大，请一定要按照正确步骤仔细反复调整。
（二）受光器光轴调整第一步：按照"投光器光轴调整"一样的方法对受光器的光轴进行初步调整。
此时受光器上红色警戒指示灯熄灭，绿色指示灯长亮，而且无闪烁现象，表示套头光轴重合正常，投光器、受光器功能正常。
第二步：受光器上有两个小孔，上面分别标有"+"和"－"，用于测试受光器所感受的红外线强度，其值用电压来表示，称为感光电压。
将万用表的测试表笔（红"+"、黑"－"）插入测量受光器的感光电压。
反复调整镜片系统使感光电压值达到最大值。
这样探头的工作状态达到了最佳状态。
注意事项：四光束探测器有两组光学系统，需要分别遮住受光器的上、下镜片，调整至上、下感光电压值一致为止。
较古老的四光束探测器两组光学系统是分开调节，由于涉及到发射器和接受器两个探头共四个光学系统的相对应关系，调节起来相当困难，需要特别仔细调节，处理不当就会出现误报或者防护死区。
ABH四光束探测器已把两个部分整合为一体调节，工程施工容易多了。
（三）遮光时间调整在受光器上设有遮光时间调节钮，一般探头的遮光时间在50m/s ~ 500m/s 间可调，探头在出厂时，工厂里将探头的遮光时间调节到一个标准位置上，在通常情况下，这个位置是一种比较适中的状态，都考虑了环境情况和探头自身的特点，所以没有特殊的原因，也无须调节遮光时间。
如果因设防的原因需要调节遮光时间，以适应环境的变化。
一般而言，遮光时间短，探头敏感性就快，但对于像飘落的树叶、飞过的小鸟等的敏感度也强，误报警的可能性增多。
遮光时间长，探头的敏感性降低，漏报的可能性增多。
工程师应根据设防的实际需要调整遮光的时间。
（四）与防盗主机的链接探头设定后，将防拆开关接入防区输入回路中，联线完毕，盖上探头的外壳，拧紧紧固螺丝。
要求在防盗主机上该防区警示灯无闪烁、不点亮，防区无报警指示输出。
表示整个防区设置正常。
否则，要对线路进行检查，对探头进行重新调试，重新对防区状态进行确定。
（五）防盗性能测试防区工作状态正常后，应根据设防的要求，用与防范相似的所有可能尺寸，形状的物体，用不同的速度、不同的方式遮挡探头的光轴，在报警现场用无线对讲机与控制中心联系，检验报警情况是否正常，同时要仔细留心报警主机上有没有闪动或不稳定状态。
以免给报警系统留下隐患。
我们口头上把这个过程称为发炮试验。
做发炮试验的目的就是要测试防区能否具有正常报警的能力，测试防区防护的范围是否能达到预定的要求，是否存在防护死区。
三、周界对射的日常维护探测器在日常工作中，由于长期工作在室外，因此不可避免地受到大气中粉尘、微生物以及雪、霜、雾的作用，长久以往，在探测器的外壁上往往会堆积一层粉尘样的硬壳，在比较潮湿的地方还会长出一层厚厚的藓苔，有时候小鸟也会把排泄物拉到探测器上，这些东西会阻碍红外射线的发射和接受，造成误报警。
在日本的用户通常会委托工程公司维护，通常是在一个月左右蘸上清洁剂清洗干净每一个探测器的外壳，然后擦干。
大家建立了良好的信用关系，都会尽心尽力地做好这一工作。
除了清洁探测器外壳，每隔一个月要做一次发炮实验，检验防盗系统的报警性能。
红外对射的接线图可以参考“周界报警系统（红外对射）接线图”。
四、安装前端设备箱及警灯注：将设备箱与警灯一对一安装至与之编号相对应的位置。
（安装时注意防水处理）如图所示当警灯报警时需人为打开箱体将开关复位1011五、对射探头加电调试按照编号将所有探头安装到支架上并接好线后。
将中控室的对射供电电源接通。
用万用表按照对射探头说明书上的内容逐个调试，直至所有探头均符合系统说明书上的标准。
RVV4*2.5接法详见附图接线图六、对射探头报警初试加电调试完毕后1防区-7防区逐个测试单个探头的报警性能。
（可以用不透光的纸或其它工具遮挡发射端或接收端）并查看警灯报警情况。
报警后请及时将警灯复位。
如图所示：七、主机内部接线1）报警控制箱安装位置、高度应符合设计要求，安装于较隐蔽或安全的地方，底边距地宜为1．4m。
2）暗装报警控制箱时，箱体框架应紧贴建筑物表面。
严禁采用电焊或气焊将箱体与预埋管焊在一起。
管入箱应用锁母固定。
3）明装报警控制箱时，应找准标高，进行钻孔，埋人金属膨胀螺栓进行固定。
箱体背板与墙面平齐。
4）报警控制箱的交流电源应单独敷设，严禁与信号线或低压直流电源线穿在同一管内。
（详见系统接线图）八、系统接线检查及加电调试1）接线前，将已敷设的线缆再次进行对地与线间绝缘摇测，合格后按照设备接线图进行设备端接。
2）报警主机及控制器采用专用接头与线缆进行连接，且压接牢固。
设备及电缆屏蔽层应压接好保护地线，接地电阻值不应大于1Ω3）按照施工图纸及产品说明书，连接系统打印机、UPS电源等外质量验收要点围设备。
DSC大型报警主机PC4020的安装调试（本次工程主机及模块已经调试完毕只需连接后操作即可，本章仅作了解使用）特别提示: PC4020及各种模块需要在控制室调试连通后再到现场安装,否则注册模块时要动防拆快开关会很不方便.PC4020的安装调试分为六步完成:1.注册COMBUS总线(4线总线)上的模块,包括:PC4501键盘,PC4108/4116防区扩展模块,PC4204/PC4204CX中继器模块,PC4216输出模块,PC4401串口模块等.2.注册AML总线(2线总线)上的模块,包括:AMP700系列防区模块,其他总线式探测器.3.对防区编程测试.4.对模块编程测试.5.在现场安装各种模块, 探测器联接到防区模块上.6.总体调试.编程中 * 表示近入此项, # 表示返回上一级.下面分别介绍:一. 注册COMBUS总线(4线总线)上的模块按照图纸将模块键盘与主板连接, 模块上的防拆端子(TAM)用导线连接,通电,在PC4501键盘上输入* 8 5555(5555为出厂时的安装员密码) 输入 02显示Select (00) < >Enroll Module按 * 按> 滚动显示不同模块类型,直到显示您想要注册的模块,按 * 键。
根据LCD上的提示拆开这个模块的防拆线, 这个模块将被成功注册.并显示这个模块的相关信息,在注册PC4108防区扩展模块时将显示这个模块连接的防区范围.第一个注册的PC4108防区范围17—24(Zones 017—024),注册PC4501键盘时, 根据 LCD上的提示按键盘上的任意键. 成功注册后将显示键盘编号.按照以上方法继续注册其它模块.完成后按 # # #……退出编程模式.二. 注册AML总线(2线总线)上的模块AML总线是从PGM1和COM(主板上任意一个防区的COM端子)引线, PGM1为总线正, COM为总线负, 总线电压约10V.AML总线模块可以占用的防区号001---128,由于PC4108防区扩展模块的防区号是相对固定的,因此AML总线的模块要在注册完PC4108防区扩展模块后进行, 不能使用已被PC4108占用的防区号.首先是将PGM1的输出类型定义为AML总线, 在PC4501键盘上输入* 8 5555,进入编程模式按 001400直接到设置PGM1的输出类型,按 > >…滚动到“PGM1 AML？”按[*]。
