瑞斯康达RC953用户手册
RC832-30用户使用手册
7.1
安装前检查与准备 --------------------------------------------------------------------------------------------- 10
7.2
安装过程 --------------------------------------------------------------------------------------------------------- 10
公司网址：
技术支持热线： 400-890-1001 8610-82883110（7×24 小时）
技术支持传真： 8610-82885200，010-82884411
技术支持邮箱： help@
客户投诉热线： 8610-82884499-3600
第2章
技术参数 ------------------------------------------------------------------------------------------------------- 2
2.1
E1 接口技术指标 -------------------------------------------------------------------------------------------------2
用户使用手册
第1章 产品概述
1.1 概述
RC832-30 系列光端机是适用于无线通信基站、专用通信网、交换机组网等点对点、中小规模容量场 合的光纤传输设备。RC832-30 系列光端机的传输容量为 1 路 E1（等效 30 路话路通道），安装于瑞斯康 达专用机箱使用，通常用于局端组网，可实现 SNMP 网管。
RC952FEE1(REV.A)快速以太网电口至E1接口转换器模块用户使用手册
RC952-FEE1快速以太网电口至单路E1接口转换器模块用户使用手册北京瑞斯康达发展有限公司2005年08月安全注意事项在安装和使用本设备之前，请仔细阅读以下事项，瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。
RC952-FEE1设备提供的E1接口为上行接口，100Base-T以太网接口为下行接口，在使用此设备之前，必须明确设备的应用场合与连接环境，严厉禁止将此设备上下行方向颠倒使用。
RC952-FEE1为集成化设备，内含有精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞，请勿自行拆卸或维修，需要拆卸或维修设备时必须在我公司技术人员的指导下按照防静电程序进行操作，如遇问题请与瑞斯康达科技发展有限公司联系。
为了保证设备的安全与运行稳定性，在使用本设备时必须提供良好的接地保护；请勿擅自拆卸设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展有限公司将视擅自拆卸设备为自动放弃保修权利。
目录第一章概述.................................................................................................. 错误！未定义书签。
一、简介 ................................................................................. 错误！未定义书签。
二、主要特点 ......................................................................... 错误！未定义书签。
第二章使用方法.......................................................................................... 错误！未定义书签。
瑞斯康达设备配置指导
瑞斯康达设备配置指导Login:raisecomPassword://输入用户名和密码，均为raisecomRaisecom>enablePassword://进行特权模式，密码为raisecomRaisecom#config//进入config模式，对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan，并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90，745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access，外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。
瑞斯康达RC953

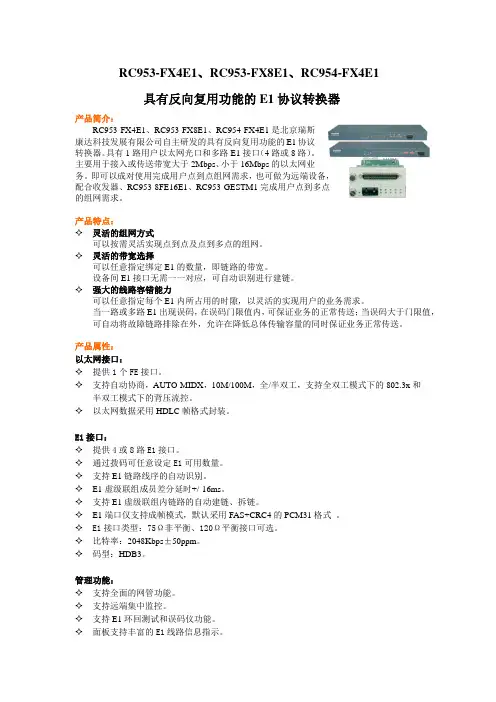

RC953-FX4E1、RC953-FX8E1、RC954-FX4E1具有反向复用功能的E1协议转换器产品简介：RC953-FX4E1、RC953-FX8E1、RC954-FX4E1是北京瑞斯康达科技发展有限公司自主研发的具有反向复用功能的E1协议转换器。
具有1路用户以太网光口和多路E1接口（4路或8路）。
主要用于接入或传送带宽大于2Mbps、小于16Mbps的以太网业务。
即可以成对使用完成用户点到点组网需求，也可做为远端设备，配合收发器、RC953-8FE16E1、RC953-GESTM1完成用户点到多点的组网需求。
产品特点：✧灵活的组网方式可以按需灵活实现点到点及点到多点的组网。
✧灵活的带宽选择可以任意指定绑定E1的数量，即链路的带宽。
设备间E1接口无需一一对应，可自动识别进行建链。
✧强大的线路容错能力可以任意指定每个E1内所占用的时隙，以灵活的实现用户的业务需求。
当一路或多路E1出现误码，在误码门限值内，可保证业务的正常传送；当误码大于门限值，可自动将故障链路排除在外，允许在降低总体传输容量的同时保证业务正常传送。
产品属性：以太网接口：✧提供1个FE接口。
✧支持自动协商，AUTO-MIDX，10M/100M，全/半双工，支持全双工模式下的802.3x和半双工模式下的背压流控。
✧以太网数据采用HDLC帧格式封装。
E1接口：✧提供4或8路E1接口。
✧通过拨码可任意设定E1可用数量。
✧支持E1链路线序的自动识别。
✧E1虚级联组成员差分延时+/-16ms。
✧支持E1虚级联组内链路的自动建链、拆链。
✧E1端口仅支持成帧模式，默认采用FAS+CRC4的PCM31格式。
✧E1接口类型：75Ω非平衡、120Ω平衡接口可选。
✧比特率：2048Kbps±50ppm。
✧码型：HDB3。
管理功能：✧支持全面的网管功能。
✧支持远端集中监控。
✧支持E1环回测试和误码仪功能。
✧面板支持丰富的E1线路信息指示。
瑞斯康达RC903协议转换器使用手册中文版
RC903-V35FE1 V.35至成帧E1接口转换器使用手册（免费下载）北京瑞斯康达科技发展有限公司目录第一章RC903-V35FE1（B版）概述 (3)第二章连接配置 (5)第四章安装与准备工作 (8)第四章开关设置说明 (9)第五章常见故障解答 (13)第一章 RC903-V35FE1（B版）概述一、产品描述RC903-V35FE1是北京瑞斯康达科技发展有限公司出品的V.35转单路透明E1台式接口转换器，适用于V.35设备基于E1网络传输的接口转换器，或称介质转换器。
随着E1线路资源的不断丰富，各种利用E1线路资源用于数据传输的方案被用户普遍接受。
RC903-V35FE1为独立的台式转换器，单独供电，放置与桌面上。
二、产品参数1、E1接口技术指标输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）接口速率：2048Kbps±50ppm编码类型： HDB3电气特性：符合ITU-T G.703建议帧结构：符合ITU-T G.704建议抖动容限：符合ITU-T G.823建议功能特性：完备的线路告警指示、故障转移，及智能自动复位功能2、V.35接口技术指标物理特性：符合V.35接口标准接口类型：ISO 2593阴性连接器（34针母口）工作方式：DCE接口速率：E1成帧模式时，V.35接口速率N×64Kbps（N=1~31）E1透明模式时，V.35接口速率2048kbps三、前面板及指示灯意义其中各指示灯表示接口转换器状态如下：电源指示灯(PWR)：常亮，电源工作正常；反之错误链路中断告警(LOS)：常灭，E1链路接收有信号；反之E1信号丢失链路错误告警(LER)：常亮，本端E1接收信号错误时（包括上游E1链路告警AIS、E1帧失步告警LOF、CRC4校验错）；常灭，正常远端设备告警(RAL)：常亮，远端转换器有LOS或者LER告警远端环回测试(RLP)：常亮，远端E1处于环回状态其中各接口定义如下：E1接口定义如下：TX：BNC座，75欧姆非平衡接口，E1信号输出RX：BNC座，75欧姆非平衡接口，E1信号输入BALANCE：RJ-45座，120欧姆平衡接口，1、2芯输出，5、6芯输入。
瑞斯康达RC系列收发器产品交流共50页
RC151系列产品介绍
RC152-FE(A)系列光纤收发器前面板示意图：
RLK TX RX
LNK/ACT 100M
TLK/ACT
PWR
FDX
RC151-FE(A)系列光纤收发器前面板示意图：
RLK TX RX LNK/ACT
100M
TLK/ACT
PWR
FDX
RC151硬件拨码功能开关
开关
意义
配置
公司研发理念是充分利用现有资源低成本快速满足用户需求公司研发理念是充分利用现有资源低成本快速满足用户需求年销售额3002000100001600025000380004300010000200003000040000500001999200020012002200320042005rc系列rc100600系列光纤收发器rc700系列第一代eosrc800系列光端机rc900系列协议转换器rcvs1000系列数字视频光端机rcvs2000系列网络视频编解码器rcms2000系列以太网复用器rc3000pcm产品opcom系列opcom100200cwdm粗波分复用器opcom3000sdh多业务接入平台iscom系列iscom1000系列简单易用型二层以太网交换机iscom2000系列网管智能型二层以太网交换机iscom3000系列高级控制型三层以太网交换机iscom4100系列eoaiscom4300系列第二代eos综合网管平台统一网管平台可以管理并监控公司的全线产品可以通过与其他厂商的合作在需要时通过标准的网管协议管理其他厂商的设备1传统rc光纤收发器产品介绍2新型rc系列光纤收发器介绍3光纤收发器的应用4raisecomnview网管系统介绍rc1系列速率为10100m自适应的双纤产品rc2系列10m100m1000m固定速率双纤产品rc3系列速率为10m100m10100m1000m单纤产品rc4系列单单模转换与单多模转换产品rc5系列可远端网管的10100m自适应及带宽可控产品rc6系列可远端管理的100m固定速率产品1在网管软件的支持下可以对电口速率进行n32kbs配置rc11x2工作在数据链路层存储转发支持超长数据帧传输3支持光路故障检测功能交直连线10100m双工自适应功能4支持spanningtree构造容错网络5内置高效交换核心减少广播流量控制差错检测rc111fexxrc112fexxrc1122fexx1纯速率工作在物理层按位转发数据对数据帧长无限制2支持交叉线直连线双工自适应功能3支持spanningtree构造容错网络rc201fexxrc202fexxrc202gexx1单纤光传输采用单波长或13101550nm双波长wdm器件设计2具有10m100m1000m10100m和stm1155m传输速率3支持双工交叉直连线自适应功能3支持spanningtree容错网络支持可选网络故障转移
【指导】瑞斯康达汇聚设备配置及维护指导
【关键字】指导
瑞斯康达汇聚设备配置及维护指导
瑞斯康达科技发展股份有限公司
重庆市移动通信公司
一、144路汇聚设备配置及维护指导
1）设备面板示意图
2）设备组网图
3）登录设备
4）VCC通道网管配置
5）设备配置指导图
6)用户业务配置需求
7)业务残局配置
7-1144路汇聚设备多E1配置-1
7-2144路汇聚设备多E1配置-2
7-3144路汇聚设备多E1配置-3
远端设备在线查看
7-4144路汇聚设备单E1配置-4
7-5144路汇聚设备单E1配置-5
7-6144路汇聚设备单E1配置-6
远端设备在线查看
6）设备维护指导
•传输链路告警排查
•传输链路误码排查排查
•E1端口的告警排查
•传输链路存在环路
•设备MAC地址学习
二、63路汇聚设备配置及维护指导1）设备面板示意图
2）设备组网图
3）设备配置指导图
4）登录设备
5）用户业务配置需求
6）业务开局配置
6-1 63路汇聚设备多E1配置-1
6-2 63路汇聚设备多E1配置-2 时隙交叉连接配置
6-3 63路汇聚设备单E1配置-3
6-4 63路汇聚设备多E1配置-4 时隙交叉连接配置
三、汇聚设备支持远端设备列表图
此文档是由网络收集并进行重新排版整理.word可编辑版本！。
(中文版的)RC903-V35FE1(REV.C)用户使用手册200508
RC903-V35FE1V35至成帧E1接口转换器用户使用手册REV.C北京瑞斯康达科技发展有限公司2005年08月安全注意事项在安装和使用本设备之前，请仔细阅读以下事项，瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。
RC903-V35FE1设备提供符合ITU标准的V.35同步数据接口，在与转换器连接通电使用之前，必须先连接好V.35电缆。
严厉禁止转换器设备与V.35电缆连通的设备在同时通电的情况下带电插拔V.35电缆，以免损坏V.35数据口。
RC903-V35FE1为集成化设备，内含有精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞，请勿自行拆卸或维修，需要拆卸或维修设备时必须在我公司技术人员的指导下按照防静电程序进行操作，如遇问题请与瑞斯康达科技发展有限公司联系。
为了保证设备的安全与运行稳定性，在使用本设备时必须提供良好的接地保护；请勿擅自拆卸设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展有限公司将视擅自拆卸设备为自动放弃保修权利。
目录第一章概述 (3)一、简介 (3)二、主要特点 (3)三、设备编号与对通使用说明 (3)第二章技术指标 (4)一、V.35接口指标 (4)二、E1接口指标 (4)三、使用的电缆类型 (4)四、电源功耗 (4)五、结构特征 (4)六、环境要求 (5)第三章使用方法 (5)一、设备前面板 (5)二、设备后面板 (6)三、设备底面板开关 (8)四、内部跳针定义 (13)五、基本连接方式 (14)第四章设备安装与准备 (15)一、安装准备 (15)二、通电注意事项 (16)三、设备摆放 (16)四、测通 (16)第五章常见故障解答 (17)附录 (18)一、CBL-V35-M34F/M34M-D电缆说明 (18)二、CBL-V35-M34M/M34M-X-D电缆说明 (19)第一章概述一、简介RC903-V35FE1是适用于V.35设备基于E1网络传输的接口转换器。
瑞斯康达安装说明(20101.5)
安装说明文档瑞斯康达科技发展股份有限公司广西办2010年11月目次一需要准备的工具二电缆制作2.1E1电缆的制作方法2.1.1L9接口的制作方法2.1.2CC3接口的制作方法2.1.3BNC接口的制作方法2.2网线的压制方法三常见光纤类型四DDF说明五ODF说明六设备安装4.1RC952-FXE1-SS15与RC512-FE-SS13配合使用时的安装过程4.2RC953-FX4E1-SS15与RC512-FE-SS13配合使用时的安装过程4.3RC954-FX4E1-SS15与RC512-FE-SS13配合使用时的安装过程4.4RC002-16DC设备安装过程七常见问题5.1RC952-FXEE1-SS15常见问题5.2RC953-FXE4E1-SS15常见问题5.3RC954-FXE4E1-SS15常见问题5.3RC512-FE-SS13常见问题八典型应用场景1、连接方法图2、测试方法图一需要准备的工具活动扳手、电烙铁、网线钳、万用表等二电缆制作2.1E1电缆的制作方法2.1.1L9接口的制作方法工具包括剥线钳，压线钳，30-40W的烙铁，剪刀（斜口钳）剪除屏蔽层应保留一部分，一般以中继线内部绝缘层2/3为宜选取用压线钳上合适的孔，压制中继头焊接焊接完成后应保证无虚焊，焊接点焊锡饱满扭头，压制完成后，把护套扭紧。
测试，所有工作完成后应进行测试,用万用表的两根针分别对应中继头的内芯和外皮,此时电阻应趋向无穷大2.1.2CC3接口的制作方法A.制作工具：压线钳，剪刀，电烙铁，焊锡丝等。
B.同轴头CC3-8，包括四个部分：1.外套管 2.紧固圈 3.接头件C.制作步骤：将1.外套管 2.紧固圈依次套在细同轴电缆上，然后用剪刀将电缆外皮剥去，长度约10mm。
注意不要损坏屏蔽铜网。
D.翻开屏蔽铜网，将内芯外的塑料填充物除去约5mm，然后将内芯剪齐，露出塑料填充物外约3mm，接着将其小心地插入接头件，内芯插入接头件的斜槽孔内，并用电烙铁及焊锡丝将其焊牢。
瑞斯康达接入网设备维护手册
瑞斯康达接入网设备维护手册瑞斯康达科技发展股份有限公司广东办事处编制二零一三年五月1/ 97目录一、MSAP产品介绍 (4)1、OPCOM3500E-12设备简介 (4)2、OPCOM3500E-6设备简介 (5)3、ITN2100-12设备简介 (6)4、ITN203设备简介 (7)5、常用板卡介绍 (8)5.1 OPCOM3500E-12网管NMS网管盘的接口及说明 (10)5.2 NMS-STM1网管群路盘的接口及说明（OPCOM3500E-6） (11)5.3 NMS网管盘的接口及说明(ITN2100-12机框网管) (12)5.4 2STM4-M光群路板的接口及说明（OPCOM3500E-12） (13)5.5 OPCOM3500E-12设备155M群路盘STM1-M光群路盘有2个SC光口，前面板指示说明 (14)5.6 2STM1/4-M光群路盘的接口及说明(ITN2100-12机框) (15)5.7 STM1-S光支路盘的接口及说明 (16)5.8 OPCOM3500E-8EOS-FE板的接口、拨码开关及说明 (17)5.9 EOP-FE16E1板的接口及说明 (19)5.10 ITN2100-PTU-4GE交换盘的接口及说明 (20)5.11 P240EOS板的接口及说明 (21)5.12 OPCOM3500E-16E1板的接口及说明 (22)5.13 OPCOM3500E-EOS-8FX板的接口及说明 (23)5.14 OPCOM3500E-HT-6FE24E1板的接口及说明 (24)二、MSAP开局指导 (25)1、SNMP网管 (25)2、DCC网管 (25)3、VCC网管 (26)4、开局配置 (27)5、MSAP业务开通举例 (27)5.1 SDH业务配置 (27)5.2 EOS业务流向 (29)5.3 EOS业务配置 (29)5.4 PTU-4GE汇聚板卡端口配置 (32)5.5EOP业务流向 (35)5.6EOP业务配置 (35)5.7分组业务配置 (41)5.8配置规划 (42)三、MSAP故障处理 (51)1、SDH业务故障处理 (51)网管类故障处理流程 (52)EOS业务故障处理流程 (54)EOP业务故障处理流程 (56)2、SDH业务常见故障案例 (59)2.1用户端交换机环回导致业务中断故障 (59)2.2MSAP故障：3500E-EOSE-8FX与A厂家EOS产品对通问题 (59)2.3EOSE-8FX两端LCAS不一致业务无法开通 (61)2.4用户分支网络环路引起EOS业务不通 (62)2.5MSAP故障：由于传输线路故障导致EOS大客户长途链路故障 (62)2.6MSAP故障与华为Metro1000的EFS板对通必须保证FCS校验一致 (64)2.7MSAP故障：SDH环网性能不好导致EOS业务大包丢包 (65)2.8MSAP故障：时钟设置不正确导致ping包长超过1000业务中断 (67)2.9MSAP故障：时钟设置不正确导致EOS业务频繁丢包，最终业务中断 (69)2.10MSAP经验：EOSE-8FX和华为metro1000EFS板卡对通光口有LP-RDI (70)2.11MSAP经验：EOS板卡开通视频业务出现图像卡故障处理 (72)2.12MSAP故障：EOP-FE8E1与RC953-FE8E1的E1成帧\非成帧模式不匹配导致业务无法开通故障 (74)2.13MSAP故障：EOP-FE16E1端口存在环路导致业务不通 (75)2.14MSAP故障：传输层线路环路导致全网EOP以太网业务中断故障 (76)2.15MSAP故障：网线制作问题导致业务时断时续 (76)2.16MSAP经验：利用环回法判断EOP板卡传输侧线路故障 (77)2.17MSAP经验：利用环回法判断EOP板卡传输侧线路故障 (78)2.18MSAP经验：MSAP以太网业务QINQ功能使用经验总结 (79)2.19MSAP经验：SUB-ESW-2GE盘VLAN处理经验总结 (81)2.20MSAP经验：广播风暴引起全网丢包直至业务中断 (83)3、传输常见告警 (85)3.1传输侧告警 (85)3.2支路侧告警 (86)四、远端设备介绍 (87)1、收发器告警指示灯 (87)2、单E1协转设备告警指示灯 (87)3、多E1协转设备告警指示灯 (92)4、智能终端设备告警指示灯 (96)一、MSAP产品介绍1、OPCOM3500E-12设备简介➢面向传送TDM业务和宽带IP数据业务接入的汇聚型设备，定位于城域网接入层。
RC201、202-FE用户手册-v36复习过程
RC201/202-FE-XX以太网光纤收发器安装手册北京瑞斯康达科技发展有限公司2004年8月目录第一章产品描述 (2)一、型号描述 (2)二、产品参数 (3)三、设备前面板及指示灯意义： (4)第二章连接配置 (6)一、设备互联： (6)二、与其它设备连接（电口） (7)三、与其它设备连接（光口） (8)第三章安装与准备 (9)第四章开关设置说明 (11)第五章网络管理 (12)一、查看机盘 (12)二、配置机盘 (12)三、机盘复位命令 (12)第一章产品描述一、型号描述RC201/2-FE(G)系列光纤收发器包括如下型号产品：RC201-FE(G)-M、RC201-FE(G)-S1、RC201-FE(G)-S2、RC201-FE(G)-S3、RC202-FE(G)-M、RC202-FE(G)-S1、RC202-FE(G)-S2、RC202-FE(G)-S3。
二、产品参数三、设备前面板及指示灯意义：RC201/2-FE(G)系列光纤收发器模块前面板示意图RC201/2-FE(G)系列光纤收发器模块指示灯表示收发器状态如下：2、十六槽机箱前面板示意图其中各指示灯表示十六槽机箱工作状态如下：PWR灯：常亮，机箱电源供电正常。
PS1-5V灯：常灭，电源PS1给模块供电正常，反之故障。
PS1-12V灯：常灭，电源PS1给风扇供电正常，反之故障。
PS2-5V灯：常灭，电源PS2给模块供电正常，反之故障。
PS2-12V灯：常灭，电源PS2给风扇供电正常，反之故障。
第二章连接配置一、设备互联：在进行产品互联时必须遵从下表所示的具体连接型号规定，否则会出现链路不通或数据传输不正常等现象。
二、与其它设备连接（电口）1. RC201/2-FE(G)系列光纤收发器电口选择“直连、交叉自适应”方式时，收发器有“交叉线、直连线自适应”功能，可以使用直连线或交叉线连接其它设备。
2. RC201/2-FE(G)系列光纤收发器电口选择“直连”方式，在与其它设备连接时，“交叉线、直连线自适应功能”失效。
瑞斯康达光转使用手册
第一部分：瑞斯康达光转概述
• 产品参数： • V.35接口技术指标： • 物理特性： 符合V.35接口标准 • 接口类型：HDB26阴性连接器（26针母口），
配合附件中的DTE电缆，为用户提供ISO2593 阳性连接器（俗称M34针公口） • 工作方式： DTE • 接口速率： 由DCE设备决定，最大速率可至 8M
– LNK灯已经常亮，ACT灯呈正常的间歇闪烁态，但就 是无法ping通。
• 此种情况可能是由于DCE设备V.35口时钟与数 据的相位关系不尽相同而导致的。请重新设置 拨码开关SW的第6位和第7位。
第五部分：常见故障解答
– 网络丢包严重：
• 可能是以下原因造成网络系统丢包严重： • 转换器的以太网端口与以太网设备电端口
率 • 内置SDRAM 64Mb内存缓解数据拥挤
第一部分：瑞斯康达光转概述
• 设备前面板及指示灯意义：
第一部分：瑞斯康达光转概述
• 其中各指示灯表示接口转换器状态如下：
• 电路链接灯(LNK)： 正常，反之链接错误。
常亮，电路链接
• 电路收发动作灯(ACT)： 据接收或发送。
闪亮，电路有数
• 电路全双工灯(FDX)： 常亮，电路运行在全 双工状态，不亮，电路运行在半双工状态。
第一部分：瑞斯康达光转概述
• 以太网接口技术指标： • 接口类型：RJ-45接口，可使用五类/超五类网线，最大传输100米 • 接口速率：10M • 双工方式：全/半双工方式自适应 • 符合标准：IEEE 802.3 • 其他能力： • 支持V.35信号丢失告警故障上报交换机的功能 • 支持IEEE 802.3d Spanning Tree、IEEE 802.1q VLAN • 支持最大以太网数据帧长1595字节 • 支持全双工方式下IEEE802.3x流量控制 • 支持半双工方式下back pressure流量控制 • 内置1K个MAC地址列表，具有地址过滤功能，提高V.35链路的效
RC003 (A版)用户手册-V34
RC003 网管控制器使用手册北京瑞斯康达科技发展有限公司目录第一章RC003概述 (3)第二章技术指标 (3)第三章使用方法 (4)第四章安装与检测 (5)附录A 线缆制作简介 (6)第一章RC003概述RC003 是一个可提供SNMP网管功能的网管控制器，可通过十六个串行下连接口管理十六台1U被管设备，每个串行接口可单独设置为RS-232或RS-485接口方式。
1.1 主要特点●内置AGENT控制器，提供标准SNMP网络管理功能。
●支持SNMP的V1、V2c。
●提供一个10M的以太网网管口。
●提供一个CONSOLE口和十六个串行下连接口。
●每个串行口可单独设置为RS-232或RS-485接口方式。
●交流220V或直流-48V供电可选。
1.2 结构外型采用19英寸标准1U机箱，方便、小巧、美观。
独立式结构外型尺寸：440mm（宽）×43.6mm×（高）×180mm（深）第二章技术指标2.1 10M以太网网管接口符合IEEE 802.3协议标准标称速率：10M双工方式：半双工接口类型：RJ452.2 CONSOLE接口符合RS-232标准标称速率：9600Bit/s接口类型：RJ452.2 串行下连接口符合RS-232或RS-485标准标称速率：19200Bit/s接口类型：RJ452.3 电源条件供电电压：直流-48V，容差范围-36V ~ -72V交流220V，容差范围165V~265V整机功耗：≤15W2.4 环境要求工作温度：0 ~ 45℃相对湿度：≤90%（25℃）第三章使用方法3.1 前面板详细说明图一RC003网管控制器前面板示意图3.1.1 电源指示灯PWR电源指示灯（绿）：内部电源工作正常时，常亮。
3.1.2 系统指示灯SYS系统工作指示灯（绿）：当系统工作正常时，闪烁。
3.1.3 告警指示灯ALM告警指示灯（红）：当系统有告警时，常亮。
3.1.4 10M以太网网管口工作状态指示灯LNK连接状态指示灯（绿）：当网管口连接正常时，常亮。
RC831-120、RC831-120-BL(REV.A)用户使用手册200706
RC831பைடு நூலகம்120/120-BL 用户使用手册
REV.A 2007 年 06 月
瑞斯康达科技发展股份有限公司为客户提供全方位的技术支持和服务。 直接向瑞斯康达科技发展股份有限公司购买产品的用户，可与瑞斯康达科技发展股份有限公司各地办事 处或用户服务中心联系，也可直接与公司总部联系。 读者如有任何关于产品的问题，或者有意进一步了解公司相关产品，可采用下列方式与我们联系： 公司网址： 8610-82883110（7×24 小时）
安全注意事项
在安装和使用本设备之前，请仔细阅读以下事项，瑞斯康达科技发展有限公 司不对任何由于违反安全事项而造成的损失承担责任。 本设备提供高灵敏度的光接口，在与光纤连接使用之前，必须测试线路上接 收到的光功率。 严禁光纤线路上接收到的光功率超过此设备光接口的过载光功率， 以免损坏光模块。 本设备提供符合 ITU-T G.703 标准的 E1 接口，在与其它设备连接时，请注意 同轴电缆两端设备的接地方式应一致，使同轴电缆屏蔽层共地。 本设备为集成化设备，内含有精密器件，为避免严重冲击对其构成损害，请 避免剧烈振动和碰撞，请勿自行拆卸或维修，需要拆卸或维修设备时，必须在我 公司技术人员的指导下按照防静电程序进行操作，如遇问题请与瑞斯康达科技发 展有限公司联系。 为了保证设备的安全与运行稳定性，在使用本设备时必须提供良好的接地保 护；请勿擅自拆卸设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展有 限公司将视擅自拆卸设备为自动放弃保修权利。
5.1.1 连接光接口 ------------------------------------------------------------------------------------------------14 5.1.2 连接E1 接口 -----------------------------------------------------------------------------------------------15 5.1.3 连接Agent网管口 -----------------------------------------------------------------------------------------15 5.1.4 连接电源----------------------------------------------------------------------------------------------------15 5.2 典型应用 ----------------------------------------------------------------------------------------------------------15 第6章 6.1 6.2 6.3 第7章 7.1 网络管理特性------------------------------------------------------------------------------------------------ 16 网管平台 ----------------------------------------------------------------------------------------------------------16 网管查询 ----------------------------------------------------------------------------------------------------------16 网管配置 ----------------------------------------------------------------------------------------------------------16 设备安装准备与连接 -------------------------------------------------------------------------------------- 17 安装前检查与准备 ---------------------------------------------------------------------------------------------17
瑞斯康达汇聚设备配置及维护指导
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1）设备面板示意图2）设备组网图3）登录设备4）VCC通道网管配置5）设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置口；EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”二组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1，后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
RC531-FE(H)_RC532-FE(H) 系列光纤收发器 用户手册(Rel_01)
2.1 基本参数指标................................................................................................................................................. 4 2.2 光接口参数指标 ............................................................................................................................................. 4
读者如有任何关于瑞斯康达产品的问题，或者有意进一步了解公司其他相关产品，可通过下列方式与我 们联系：
公司网址：
技术支持热线： 400-890-1001，8610-82883110（7×24 小时）
技术支持传真： 8610-82885200，8610-82884411
硬件版本 H.00 及以上 H.00 及以上
约定
符号约定
在本文中可能出现下列标志，它们所代表的含义如下。
符号
警告
说明
以本标志开始的文本表示有潜在危险，如果不能避免，可能导致 人员伤害。
！ 注意
以本标志开始的文本表示有潜在风险，如果忽视这些文本，可能 导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
瑞斯康达RC953E-3FE16E1简易配置指导
登录用户名/密码: raisecom/raisecomlogin: raisecompassword: raisecomRaisecom>enablepassword: raisecomRaisecom#Raisecom#configRaisecom(config)#1、网管参数配置Raisecom(config)# interface snmpRaisecom(config-snmp)#ip address 192.168.1.100 255.255.255.0（默认为192.168.4.28）Raisecom(config-snmp)#show interface snmp //显示SNMP接口配置Raisecom(config-snmp)#exitRaisecom(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.1 //配置SNMP接口网关Raisecom(config)# snmp-server community public ro //配置只读共同体Raisecom(config )#snmp-server community private rw //配置读写共同体Raisecom(config )#snmp trap-server 192.168.4.63 162 //配置告警接收主机地址2、业务配置与维护RC953E-3FE16E1有16个虚通道。
通道1对应交换端口1，通道2对应交换端口2，…，通道16对应交换端口16。
前面板有3个以太接口（2电1光），交换端口17对应第1个以太电口(FE1)，交换端口18对应第2个以太电口(FE2)，交换端口19对应以太光口(FE3)。
默认情况下无配置，可以用命令配置各个通道使用的E1端口。
Raisecom(config)#virtual-channel 1 e1 1 //设置当前虚通道包含的E1端口Raisecom(config)#virtual-channel 2 e1 2……依次类推……Raisecom(config)#virtual-channel 15 e1 15Raisecom(config)#virtual-channel 16 e1 16至此，共配置了16个虚通道，每个通道包含一个E1端口。
瑞斯康达汇聚设备配置及维护指导
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1）设备面板示意图2）设备组网图3）登录设备4）VCC通道网管配置5）设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置EOP-FE16E1单盘反向复用配置端口；EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disable ESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”二组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1，后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置为1，后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
RC952-FEE1(REV.B)用户使用手册200812
1.3 订货信息
表 1-1 RC952-FEE1 产品订货信息 设备类型 RC952-FEE1 描述 模块式设备，提供一路 10/100M 自适应以太网 RJ45 接口和一路 E1（75 欧姆）接口。
1口技术指标
标称速率：2048Kbps±50ppm 接口码型：HDB3 接口类型：BNC 接口阻抗：75Ω 输入抖动容限：符合 ITU-T G.823 建议 电气特性：符合 ITU-T G.703 建议 帧结构特性：符合 ITU-T G.704 建议 功能特性：完备的线路告警指示、故障转移，及智能自动复位功能
明
Copyright ©2010 瑞斯康达科技发展股份有限公司 版权所有，保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式 传播。 是瑞斯康达科技发展股份有限公司的注册商标。 对于本手册中出现的其它商标，由各自的所有人拥有。 这里的产品和服务名称都为瑞斯康达科技发展股份有限公司的商标。 由于产品版本升级或其它原因，本手册内容会不定期进行更新。除非另有约定，本手册仅作为使用指导， 本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
为了保证设备的安全与运行稳定性，在使用本设备时必须提供良好的接地保 护；请勿擅自拆卸设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展股 份有限公司将视擅自拆卸设备为自动放弃保修权利。
目录
第1章 1.1 1.2 1.3 第2章 2.1 2.2 2.3 2.4 2.5 2.6 第3章 3.1 3.2 3.3 第4章 4.1 第5章 5.1 5.2 5.3 第6章 6.1 6.2 产品概述-------------------------------------------------------------------------------------------------------- 1 概述 ----------------------------------------------------------------------------------------------------------------- 1 功能特性 ----------------------------------------------------------------------------------------------------------- 1 订货信息 ----------------------------------------------------------------------------------------------------------- 1 技术参数-------------------------------------------------------------------------------------------------------- 2 E1 接口技术指标 ------------------------------------------------------------------------------------------------ 2 以太网接口技术指标 ------------------------------------------------------------------------------------------- 2 供电条件 ----------------------------------------------------------------------------------------------------------- 2 工作条件 ----------------------------------------------------------------------------------------------------------- 2 贮存条件 ----------------------------------------------------------------------------------------------------------- 2 外形结构 ----------------------------------------------------------------------------------------------------------- 3 设备外观与说明 ---------------------------------------------------------------------------------------------- 4 前面板示意图----------------------------------------------------------------------------------------------------- 4 指示灯说明 -------------------------------------------------------------------------------------------------------- 4 接口说明 ----------------------------------------------------------------------------------------------------------- 5 设备设置说明-------------------------------------------------------------------------------------------------- 6 开关设置说明----------------------------------------------------------------------------------------------------- 6 网络管理特性------------------------------------------------------------------------------------------------ 11 网管平台 ---------------------------------------------------------------------------------------------------------- 11 网管查询 ---------------------------------------------------------------------------------------------------------- 11 网管配置 ---------------------------------------------------------------------------------------------------------- 11 设备安装准备与连接 -------------------------------------------------------------------------------------- 12 安装前检查与准备 ---------------------------------------------------------------------------------------------12 安装过程 ----------------------------------------------------------------------------------------------------------12
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
修订记录
修订日期
手册版本
修订内容
备注
2006-10-23 2010-3-11
V1.0 V1.0
初稿
修改机箱尺寸 的错误。
安全注意事项
在安装和使用本产品之前，请仔细阅读以下事项，并严格按照手册中的说明进行操作，瑞斯康达公 司不对任何由于违反安全事项而造成的损失承担责任。
在安装、维护、拔。
5.2.1 设置前面板的拨码开关...................................................................................................................... 14 5.2.2 连接业务以太网口.............................................................................................................................. 14 5.2.3 连接 E1 线 ........................................................................................................................................... 14 5.2.4 上电 ..................................................................................................................................................... 14 5.2.5 配置业务.............................................................................................................................................. 15 5.3 线缆的准备 .................................................................................................................................................. 15 第 6 章 常见故障解答.............................................................................................................................................. 16 附录 A：120 欧平衡线接头线序定义........................................................................................................................ 17 附录 B：专用词汇及缩略语 ....................................................................................................................................... 18
第 4 章 应用模式...................................................................................................................................................... 12 第 5 章 安装与检测.................................................................................................................................................. 14
第 2 章 技术参数........................................................................................................................................................ 4 2.1 产品基本配置 ................................................................................................................................................ 4 2.2 业务以太网接口属性 .................................................................................................................................... 4 2.2.1 电口 ....................................................................................................................................................... 4 2.2.2 光口 ....................................................................................................................................................... 4 2.3 E1 接口属性 .................................................................................................................................................. 4 2.4 供电条件 ........................................................................................................................................................ 5 2.5 工作环境 ........................................................................................................................................................ 5
公司网址：
技术支持热线： 400-890-1001 8610-82883110（7×24 小时）
技术支持传真： 8610-82885200，010-82884411
技术支持邮箱： help@
客户投诉热线： 8610-82884499-3600
说明该手册预期的读者对象。
相关手册：
列出有关的参考书，如： 属于本项目的所有已发表文件，《安装手册》、《操作手册》等。 并且在最后说明本手册属于什么手册。
文章结构：
列出手册的基本内容，包含章名称和主要用途，如： 第 1 章 概述 主要介绍系统特性。
CONTENTS
第 1 章 概述................................................................................................................................................................ 1 1.1 主要特点 ........................................................................................................................................................ 1 1.2 设备编号说明 ................................................................................................................................................ 1 1.3 外形尺寸 ........................................................................................................................................................ 3
要将设备安装在一间温度和湿度都可以控制的设备房中，要 注意设备放置处物质的导电性。
设备内含精密器件，请避免剧烈震动和碰撞，请勿自行拆卸 或维修设备，否则将可能造成不可恢复的损坏，瑞斯康达科 技发展股份有限公司将视擅自拆卸设备为自动放弃保修权 利。
版本说明：
说明该手册对应软件产品的版本号。
前言
读者对象：
第 3 章 结构及指示灯说明........................................................................................................................................ 6 3.1 面板示意图 .................................................................................................................................................... 6
