电气二次回路常见符号及标号方法
电气二次回路-标号及标号基本原则
电气二次回路所属分类：能源科学提问添加摘要二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
目录[隐藏]∙ 1 重要性∙ 2 标号及标号基本原则∙ 3 标号的基本方法∙ 4 连接保护装置的几种回路电气二次回路-重要性二次回路的故障常会破坏或影响电力生产的正常运行。
例如若某变电所差动保护的二次回路接线有错误，则当变压器带的负荷较大或发生穿越性相间短路时，就会发生误跳闸；若线路保护接线有错误时，一旦系统发生故障，则可能会使断路器该跳闸的不跳闸，不该跳闸的却跳了闸，就会造成设备损坏、电力系统瓦解的大事故；若测量回路有问题，就将影响计量，少收或多收用户的电费，同时也难以判定电能质量是否合格。
因此，二次回路虽非主体，但它在保证电力生产的安全，向用户提供合格的电能等方面都起着极其重要的作用。
电气二次回路-标号及标号基本原则为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。
标号一般采用数字或数字与文字的组合，它表明了回路的性质和用途。
回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。
此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时弄顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。
为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
电气二次回路-标号的基本方法1）用3位或3位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面（或后面）增注文字符号。
电气二次回路标号的基本方法和原则是什么？
电气二次回路标号的基本方法和原则是什么？电气二次回路标号用于常见于电器柜和设计图纸中，熟悉和正确使用电气二次回路标号是仪表和电气从业人员必备技能。
电工学习网小编从二次回路标号的原则、基本方法、标号细则三个方面分享电气二次回路标号相关知识。
01 电气二次回路标号的基本原则凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。
此外，某些装设备在屏顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应的标号。
控制柜内外所有电器元件和导线的编号必须与电气原理图上的编号完全一致，因为安装和检修电器线路都要对照原理图进行。
原则是：简单、好记、区分清楚、美观、一目了然！为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
02 电气二次回路标号的基本方法①用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。
②按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
③电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
03 直流回路的标号细则①对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001-099及l-599，励磁回路用601-699。
②控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101-199，201-299，301-399，…，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，…，142，140，…③信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。

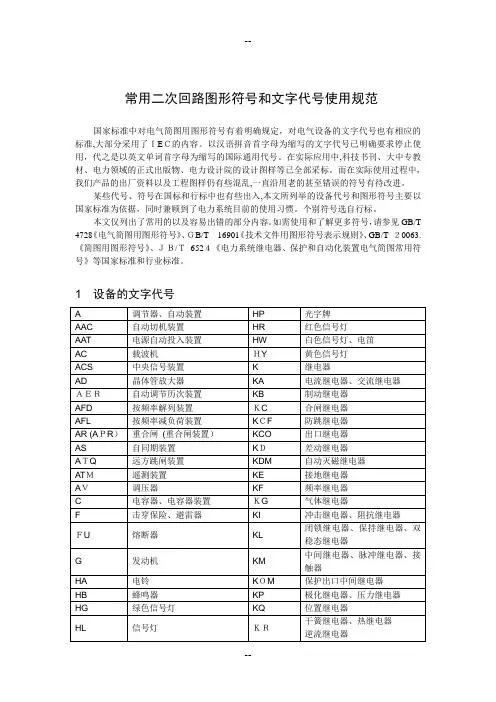

电气资料常用二次回路图形符号和文字代号使用规范
常用二次回路图形符号和文字代号使用规范
国家标准中对电气简图用图形符号有着明确规定，对电气设备的文字代号也有相应的标准,大部分采用了ＩEＣ的内容。
以汉语拼音首字母为缩写的文字代号已明确要求停止使用，代之是以英文单词首字母为缩写的国际通用代号。
在实际应用中,科技书刊、大中专教材、电力领域的正式出版物、电力设计院的设计图样等已全部采标。
而在实际使用过程中，我们产品的出厂资料以及工程图样仍有些混乱,一直沿用老的甚至错误的符号有待改进。
某些代号、符号在国标和行标中也有些出入,本文所列举的设备代号和图形符号主要以国家标准为依据，同时兼顾到了电力系统目前的使用习惯。
个别符号选自行标。
本文仅列出了常用的以及容易出错的部分内容。
如需使用和了解更多符号，请参见GB/T 4728《电气简图用图形符号》、ＧB/T16901《技术文件用图形符号表示规则》、GB/T ２0063.《简图用图形符号》、ＪＢ/Ｔ652４《电力系统继电器、保护和自动化装置电气简图常用符号》等国家标准和行业标准。
1设备的文字代号
注:以上资料来源:国家电力调度通信中心编制的《电力系统继电保护实用技术问答》。
2常用设备图形符号2.1开关、按钮、继电器
2．２分立元件
2.3电源、接地、导线、连接器
２.4变压器、互感器、电抗器
２.5电能及电能转换。

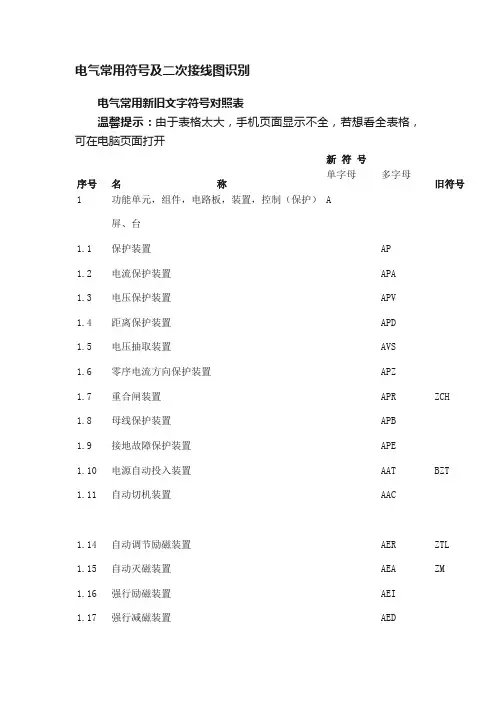

电气常用符号及二次接线图识别
电气常用符号及二次接线图识别电气常用新旧文字符号对照表温馨提示：由于表格太大，手机页面显示不全，若想看全表格，可在电脑页面打开序号名称新符号旧符号单字母多字母11.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.10 1.111.14 1.15 1.16 1.17 功能单元，组件，电路板，装置，控制（保护）屏、台保护装置电流保护装置电压保护装置距离保护装置电压抽取装置零序电流方向保护装置重合闸装置母线保护装置接地故障保护装置电源自动投入装置自动切机装置自动调节励磁装置自动灭磁装置强行励磁装置强行减磁装置AAPAPAAPVAPDAVSAPZAPRAPBAPEAATAACAERAEAAEIAEDZCHBZTZTLZM1.18 1.19 1.20 1.21 1.22 1.23 1.24 1.25 1.26 1.271.311.35 1.36 1.37 自动调节频率装置有功功率成组调节装置无功功率成组调节装置（线路）纵联保护装置远方跳闸装置远动装置遥测装置故障预测装置故障录波装置中央信号装置巡回检测装置故障距离探测装置硅整流装置失灵保护装置AFRAPAAPRAPPATQATAATMAUPAFOACSAMDAUDAUFAPDZTP2 3 3.156 测量变送器、传感器电容器电容器（组）发热器件，热元件，发光器件，照明灯直接动作式保护：避雷器，放电间隙，熔断器BCCEFCC6.1 6.2 6.37 7.1 7.2 7.3 7.4 7.58 8.1 8.2 8.3 8.4 8.5 8.6 8.7910 10.1 避雷器熔断器限压保护器件发电机，信号发生器，振荡器，振荡晶体交流发电机直流发电机同步发电机，发生器励磁机蓄电池信号器件：声、光指示器声响指示器警铃蜂鸣器、电喇叭信号灯、光指示器跳闸信号灯合闸信号灯光字牌程序，程序单元，模块继电器电流继电器FGHHJKFUFVGAGDGSGEGBHAHABHAUHLHLTHLCKABLRDFLE、XDCJLFMXD、VDGPJLJ10.2 10.3 10.4 10.5 10.6 10.7 10.8 10.9 10.10 10.1110.15 10.16 10.17 10.18 10.19 10.20 10.21 10.22 10.23 10.24 10.25 10.26 过电流继电器欠电流继电器负序电流继电器零序电流继电器电压继电器过电压继电器欠电压继电器负序电压继电器零序电压继电器频率继电器差动继电器阻抗继电器接地继电器过励磁继电器欠励磁继电器逆流继电器功率方向继电器负序功率方向继电器零序功率方向继电器逆功率继电器同步监察继电器失步继电器KAOKAUKANKAZKVKVOKVUKVNKVZKFKDKIKEKEOKEUKRKWKWNKWZKWRKYKYOGLJQLJFLJLDJ、LLJYJGYJQYJFYJLYJZHJCJZKJJDJNLJGJTJJ10.27 10.28 10.29 10.30 10.31 10.32 10.33 10.34 10.35 10.36 10.37 10.38 10.39 10.40 10.41 10.42 10.43 10.44 10.45 10.46 10.47 10.48 10.49 重合闸继电器重合闸后加速继电器母线差动继电器极化继电器干簧继电器闪光继电器时间继电器信号继电器控制（中间）继电器防跳继电器出口继电器跳闸位置继电器合闸位置继电器事故信号继电器预告信号继电器同步中间继电器固定继电器加速继电器切换继电器重动继电器脉冲继电器绝缘监察继电器电源监察继电器KRCKCPKDBKPKRDKHKTKSKCKCFKCOKCTKCCKCAKCRKCSKCXKCLKCWKCEKMKVIKVSJSJJJSGSJXJZJTBJBCJTWJHWJSXJYXJSSJJJ10.50 10.51 10.5210.55 10.56 10.57 10.58 10.59111212.11314 14.1 14.2 14.314.414.5 14.6 压力监视继电器保持继电器起动继电器接触器闭锁继电器气体继电器热继电器温度继电器电抗器，电感器，线圈，永磁铁电动机同步电动机运算放大器，模拟/数字混合器件指示器件，测量设备，记录器件，信号发生器电流表电压表计数器电能表（有功）电能表（无功）有功功率表无功功率表LMPKVPKLKSTKMKCBKGFRKtMSNPAPVPCPJPRJPPAPPRYLJCBSJ、BZJWSJRJWJL、QDTDAVWHVARHWVAR14.7 14.8 14.9 14.1015 15.1 15.2 15.3 15.4 15.5 15.616 16.1 16.2 16.317 17.1 17.2 17.3 17.4 记录仪器时针，操作时间表频率表功率因数表电力电路的开关器件断路器隔离开关接地刀闸刀开关自动开关灭磁开关电阻器，变阻器电位器压敏电阻分流器控制回路开关控制开关（手动），选择开关按钮开关测量转换开关终端（限位）开关QQRSSPSPTPFPCQFQSQSEQKQARPRVRSSASBSMSQHZCosφDLGJDKDKZK、ZKDMKRWFLK、KZKK、KSANCKXWK、JK18 18.1 18.2 18.3 18.4 18.5 18.6 18.7 18.819 19.1 19.2 19.319.6 19.7 19.820 20.1 20.2 变压器，调压器分裂变压器电力变压器转角变压器控制回路电源用变压器自耦调压器励磁变压器电流互感器电压互感器变换器电流变换器（变流器）电压变换器电抗变换器编码器逆变器整流器半导体器件：晶体管、二极管二极管发光二极管TUVTUTMTRTCTTTETATVUAUVURUCUIUFVDVLBBB、LBZBKBZTLBLHYHLBYBKBNBZL、ZD20.3 20.4 20.52122 22.1 22.2 22.3 22.4 22.5 22.623 23.1 23.2 23.324 24.1 24.625 稳压管晶闸管三极管导线，电缆，母线，信息总线，天线，光纤端子，插头，插座，接线柱连接片，切换片测试插孔插头插座测试端子端子排操作线圈；闭锁器件合闸线圈跳闸线圈电磁铁（锁）滤波器，滤过器有源滤波器无源滤波器线路WXYZVSVSOVTXBXJXPXSXEXTYCYRYAZAZVDWTBGLP、QPCKCTCZHQTQDS25.1 25.225.3 25.4 25.526 交流系统电源相序第一相第二相第三相交流系统设备端相序第一相第二相第三相中性线保护线接地线保护和中性共用线直流系统电源正负中间线UVWNE＋－ML1L2L3PEPENABCABCN＋－附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点 31 JSJ 加速继电器2 WJ 温度继电器 32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点 33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器 34 WH 有功电度表5 LH 电流互感器 35 XKJ 选控继电器6 ZCH 重合闸继电器 36 VARH 无功电度表7 YH 电压互感器 37 XCJ 选测继电器8 BCJ 保护继电器 38 KK 控制开关9 HQ 合闸线圈 39 FJ 复归继电器10 ZJ 中间继电器 40 HK 转换开关11 HC 合闸接触器 41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器 42 ZK 自动开关13 TQ 跳闸线圈 43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器 44 CK 测量转换开关15 LJ 电流继电器 45 XJJ 信号监察继电器16 HJ 合闸继电器 46 XK 信号转换开关17 YJ 电压继电器 47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器 48 DK 刀开关19 SJ 时间继电器 49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器 50 MK 灭磁开关21 CJ 差动继电器 51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器 53 V 电压表24 JJ 监察继电器 54 XWK 限位开关25 XJ 信号继电器 55 W 有功功率表26 SXJ 事故信号中间继电器 56 XD 信号灯27 RJ 热继电器 57 WAR 无功功率表28 YXJ 预告信号中间继电器 58 LD 绿色信号灯29 BSJ 闭锁继电器 59 STK 手动同期转换开关30 HZ 频率表 60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯 91 YM 电压互感器二次电压小母线62 RD 熔断器 92 L 电感63 GD 光字牌 93 ZM 转角变压器小母线64 JRD 击穿保险 94 D 二极管65 WS 位置指示灯 95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器 97 Z 整流器68 KM 控制回路小母线 98 DS 电磁铁69 DO 电笛 99 R 电阻70 RKM 弱电控制回路电源小母线 100 LP 连接片71 JL 警铃 101 RF 附加电阻72 XM 信号回路电源小母线 102 QP 切换片73 HA 合闸按钮 103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 TQM 同期电压小母线90 C 电容二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。

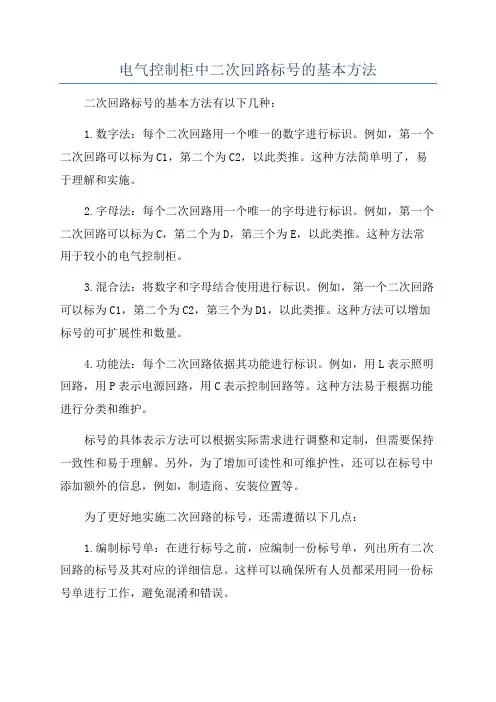

电气控制柜中二次回路标号的基本方法
电气控制柜中二次回路标号的基本方法二次回路标号的基本方法有以下几种：1.数字法：每个二次回路用一个唯一的数字进行标识。
例如，第一个二次回路可以标为C1，第二个为C2，以此类推。
这种方法简单明了，易于理解和实施。
2.字母法：每个二次回路用一个唯一的字母进行标识。
例如，第一个二次回路可以标为C，第二个为D，第三个为E，以此类推。
这种方法常用于较小的电气控制柜。
3.混合法：将数字和字母结合使用进行标识。
例如，第一个二次回路可以标为C1，第二个为C2，第三个为D1，以此类推。
这种方法可以增加标号的可扩展性和数量。
4.功能法：每个二次回路依据其功能进行标识。
例如，用L表示照明回路，用P表示电源回路，用C表示控制回路等。
这种方法易于根据功能进行分类和维护。
标号的具体表示方法可以根据实际需求进行调整和定制，但需要保持一致性和易于理解。
另外，为了增加可读性和可维护性，还可以在标号中添加额外的信息，例如，制造商、安装位置等。
为了更好地实施二次回路的标号，还需遵循以下几点：1.编制标号单：在进行标号之前，应编制一份标号单，列出所有二次回路的标号及其对应的详细信息。
这样可以确保所有人员都采用同一份标号单进行工作，避免混淆和错误。
3.记录维护信息：在每个二次回路标号的旁边，可以留出一些空间，用于记录维护信息，如维修日期、修理员等。
这样可以方便后续的维护工作和记录管理。
总而言之，电气控制柜中二次回路标号的基本方法包括数字法、字母法、混合法和功能法等。
在进行标号之前，需要先制定标号规范，并编制标号单，确保标号的一致性和可行性。
标注位置应明显易见，标注材料应耐用可靠。
另外，可在标号旁边留出空间，记录维护信息。
通过合理的标号方法，可以提高电气控制柜的管理效率和维护质量。
电气二次回路数字标号标注规范与注意事项
电气二次回路数字标号标注规范与注意事项为了便于电气二次回路的安装、维护和校验，在二次回路展开图中需根据回路的不同用途标上各种数字标号。
二次回路中的数字标号分为直流回路和交流回路二次回路数字标号，大家要正确标注电气回路数字标号。
1、直流二次回路数字标号范围对用途不同的直流回路，其数字标号组见表1表1 直流回路数字标号组回路名称数字标号组(Ⅰ) 数字标号组(Ⅱ) 数字标号组(Ⅲ) 数字标号组(Ⅳ) 备注正电源回路 1 101 201 301负电源回路 2 102 202 302合闸回路 3-31 103-131 203-231 303-331绿灯或合闸回路监视继电器电源的回路 5 105 205 305 见注1跳闸回路 33-49 133-149 233-249 333-349绿灯或合闸回路监视继电器电源的回路 35 135 235 335 见注1 备用电源合闸回路 50-69 150-169 250-269 350-369 见注2开关设备的位置信号回路70-89 170-189 270-289 370-389 事故跳闸音响回路 90-99 190-199 290-299 390-399回路名称数字标号组机组自动控制回路 401-599保护回路 01-099(或J1-J99)发电机励磁回路 601-699信号回路 701-799备用 800-870合闸线圈回路 871-879隔离开关、开关操作闭锁回路 88-899警告信号、个别信号 901-949命令信号 950-989透平调相伺服马达 990-999注1：对于开关控制回路内的红灯或绿灯回路，如直接自控制电缆引线时，该回路可用于控制回路电源相同的符号；注2：在没有备用电源自动投入的安装单位，在接线图中标号50-69可作为其他回路的标号，但当回路标号不够用时，可以向后递减直流回路在标注数字标号时，应注意下列事项：①在回路中，经主要降压元件(如线圈、电阻等)后改变了极性的，回路标号也应改变其极性。
二次回路线号总结
二次回路线号是指在电力系统中，从变电站到用户之间的第二回路供电线路。
其线号通常由字母和数字组成，用于标识不同的线路。
常见的二次回路线号总结如下：
1. 高压侧线号：以“H”开头，后面跟随数字或字母组合，表示不同的高压线路。
例如：“H01”、“H123”等。
2. 低压侧线号：以“L”开头，后面跟随数字或字母组合，表示不同的低压线路。
例如：“L01”、“L123”等。
3. 分支线号：以“F”开头，后面跟随数字或字母组合，表示不同的分支线路。
例如：“F01”、“F123”等。
4. 特殊用途线号：以特定的字母开头，后面跟随数字或字母组合，表示不同的特殊用途线路。
例如：“T01”、“T123”等。
电气二次回路图形符号说明
电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS 直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。
电气二次回路标号的基本方法和原则是什么
电气二次回路标号的基本方法和原则是什么电气二次回路标号的基本方法和原则是根据国家标准规定的一种由数字和字母组成的代码系统，用于标识和识别电气回路的名称和功能。
它旨在提高电气设备的管理和维护效率，确保电气设备的正常运行和安全。
以下是关于电气二次回路标号的基本方法和原则的详细介绍：一、基本方法：1.设定原则：按照国家标准规定的方法和原则进行设定。
2.确定基本单位：将电气系统分成不同的基本单位，例如：发电系统、变电系统、配电系统等。
3.制定标准编号：根据国家标准规定的标准编号，对电气二次回路进行统一的标识和编号。
4.设定标示符号：在电气设备图纸中使用标示符号标识各个回路和设备，使其易于辨认和识别。
5.编码规则：按照国家标准规定的编码规则对电气二次回路进行编码。
6.编制标号表：根据电气设备图纸和编码规则，编制电气二次回路的标号表，将标号与设备名称和功能进行对应。
7.标注标志：在实际的电气设备上标注电气二次回路的标号，保证其与标号表的对应关系。
二、基本原则：1.统一性原则：保证电气设备的标号在整个系统中是唯一的，避免重复标号和混淆标识。
2.分级原则：根据电气设备的从属关系和功能划分，对电气二次回路进行不同的标号并进行分级标记。
3.相似性原则：根据电气设备的功能和结构相似性，采用相同的编码和标记方法，便于标识和识别。
4.前缀原则：根据电气设备的种类和级别，给予不同的前缀，例如发电系统的标号为“G”，变电系统的标号为“T”等。
5.递增原则：对于同一类设备和回路，按照一定的递增规则进行标号，以便于组织和查找。
6.嵌套原则：对于层次较多的电气设备，采用嵌套标号的方法，将不同级别的回路和设备标识在一起。
7.明确性原则：电气二次回路的标号应简洁明确，便于理解和辨认，避免造成歧义和困惑。
总的来说，电气二次回路标号的基本方法和原则就是根据国家标准规定的设定方法和原则进行统一的标识和编号。
通过制定标准编号、设定标示符号、编制标号表等步骤，将电气二次回路的标号与设备名称和功能进行对应，提高电气设备的管理和维护效率，确保电气设备的正常运行和安全。
电气行业常用二次回路符号图解大全
电气行业常用二次回路符号图解大全
普通接地
熔断器
动合触点（常开触点）
动断触电（常闭触点）
延时闭合的动合触点
延时闭合的动断触点
热继电器的动断触点
动合按钮开关
动断按钮开关
继电器或接触器线圈
热继电器线圈
电流互感器
仪表的一般符号
等的一般符号
电阻的一般符号
插接件
接通的连接片
断路器
隔离开关
负荷开关
接触器动合触头
接触器动断触头
半导体二极管
电容器的一般符号
熔断器式隔离开关
熔断器式负荷开关
避雷器
旋钮开关
三相变压器
接地开关
电容器组
双绕组变压器
三绕组变压器
电抗器
电度表
无功电度表
功率表
频率表
蜂鸣器
电铃的一般符号
电喇叭
无功功率表
功率因数表
电流表
电压表
储能电机
三级断路器
三级接触器
三级隔离开关
三级负荷开关
三相热继电器。
电气设计二次回路标号
电气设计二次回路标号常用电气元件的文字标号序号名称符号序号名称符号1 发动机G 40 电压小母线WV 2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器(热元件)KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB 22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X 28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表PA33 加热器EH 72 电压表PV34 光指示器EH 73 有功电表PJ35 声音报警器HA 74 无功电表PJR36 二极管VD 75 有功功率PW表37 三极管V 76 无功功率PR表38 晶闸管VT 77 功率因数PPF表39 电位器RP 78 频率表PF二次回路标号为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。
二次回路标号的原则和方法
为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。
此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。
为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二，次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
二次回路标号的基本方法是：(1)用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。
(2)按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
(3)电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
直流回路的标号细则：(1)对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l一599，励磁回路用601～699。
(2)控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101～199，201～299，301―399，…，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，…，142，140，…。
(3)信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。
(4)开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。
例如有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101～199，2KK所对应的选201～299，3KK对应的选301～399。
电气资料常用二次回路图形符号及文字代号使用规范方案
常用二次回路图形符号和文字代号使用规范
国家标准中对电气简图用图形符号有着明确规定，对电气设备的文字代号也有相应的标准，大部分采用了IEC的内容。
以汉语拼音首字母为缩写的文字代号已明确要求停止使用，代之是以英文单词首字母为缩写的国际通用代号。
在实际应用中，科技书刊、大中专教材、电力领域的正式出版物、电力设计院的设计图样等已全部采标。
而在实际使用过程中，我们产品的出厂资料以及工程图样仍有些混乱，一直沿用老的甚至错误的符号有待改进。
某些代号、符号在国标和行标中也有些出入，本文所列举的设备代号和图形符号主要以国家标准为依据，同时兼顾到了电力系统目前的使用习惯。
个别符号选自行标。
本文仅列出了常用的以及容易出错的部分内容。
如需使用和了解更多符号，请参见GB/T 4728《电气简图用图形符号》、GB/T 16901《技术文件用图形符号表示规则》、GB/T 20063.《简图用图形符号》、JB/T 6524《电力系统继电器、保护和自动化装置电气简图常用符号》等国家标准和行业标准。
1 设备的文字代号
以上资料来源：国家电力调度通信中心编制的《电力系统继电保护实用技术问答》。
2常用设备图形符号2.1开关、按钮、继电器
2.2 分立元件
2.3电源、接地、导线、连接器
2.4 变压器、互感器、电抗器
2.5电能及电能转换。
二次回路线路编号原则及编号规则
电力系统回路标号1、+电源回路 1 101 201 301 -电源回路 2 102 202 3022、合闸回路 3～31 103～131 203～231 303～331绿灯合闸监视回路 5 105 205 305示例：（+KM101） 103 105 107 ………131 （-KM102）3、跳闸回路 33～49 133～149 233～249 333～349红灯跳闸监视回路 35 135 235 335示例：（+KM101） 133 135 137 ………149 （-KM102）4、备用电源自动合闸回路50～69 150～169 250～269 350～3695、开关设备的位置信号回路70～89 170～189 270～289 370～3896、事故跳闸音响信号回路90～99 190～199 290～299 390～399示例：（SYM708） 190 192 194 （-XM702）闪光信号(+)SM 1007、保护回路 01～099(或J1～J99) 示例：(+101) 03 05 07 ………027 (-102)8、信号及其他回路701～999信号回路电源 +XM（701）（-XM702）①信号回路701～799内的奇数编号。
掉牌未复归：（FM703）（PM716）②遥测信号801～899，合闸线圈回路：（+HM）871 873 874 872（-HM）；掉合闸指示：（+HM）881 884/886 882（-HM）；遥信：801 803 805 807…③光字牌信号901～999。
预报音响信号回路：（FM703）901 903…907 (1YBM709）(2YBM710）9、发电机励磁回路 601～699保护装置及测量表计的电流回路（交流回路）（N中性线L零序）LH A401～A409 B401～B409 C401～C409 N401～N409 L401～L4091LH A411～A419 B411～B419 C411～C419 N411～N419 L411～L41919LH A591～A599 B591～B599 C591～C599 N591～N599 L591～L599保护装置及测量表计的电压回路（交流回路）控制保护信号回路（A1～A399、N1～N399）YH A601～A609 B601～B609 C601～C609 N601～N609 L601～L6091YH A611～A619 B611～B619 C611～C619 N611～N619 L611～L61919YH A791～A799 B791～B799 C791～C799 N791～N699 L791～L799每个安装单位1000个号，正电源侧单号，负电源侧双号。
电气二次回路数字标号
电气二次回路数字标号
电气二次回路数字标号是指在电气二次回路的设计和施工中，为了方便管理和维护，对各个电器元件和设备进行数字化标号的一种方法。
数字标号方法可以使得电气二次回路的相关信息更加直观、清晰、准确，对于提高电气设备的运行效率和安全性具有重要意义。
电气二次回路数字标号主要包括以下内容：
1. 设备标号：对二次回路中的各种设备进行唯一的数字标识，便于对设备进行管理和识别。
2. 线路标号：对电气二次回路中的各种线路进行编号，包括控制线路、信号线路、电源线路等，以便于进行维修和排查故障。
3. 组件标号：对电气二次回路中的各种组件进行编号，如开关、接触器、继电器等，方便进行更换和维护。
4. 连接标号：对电气二次回路中的各种连接进行编号，包括连接方式、接线端子等，以便于进行安装和调试。
5. 控制系统标号：对电气二次回路中的各种控制系统进行编号，包括PLC、DCS等，方便进行维护和调试。
通过数字标号的方式，可以使得电气二次回路的设计和施工更加规范化和标准化，提高电气设备运行的可靠性和安全性，也方便管理和维护。
因此，电气二次回路数字标号是现代电气工程中必不可少的技术手段之一。
- 1 -。
电气资料常用二次回路图形符号和文字代号使用规范讲解
常用二次回路图形符号和文字代号使用规范
国家标准中对电气简图用图形符号有着明确规定，对电气设备的文字代号也有相应的标准，大部分采用了IEC的内容。
以汉语拼音首字母为缩写的文字代号已明确要求停止使用，代之是以英文单词首字母为缩写的国际通用代号。
在实际应用中，科技书刊、大中专教材、电力领域的正式出版物、电力设计院的设计图样等已全部采标。
而在实际使用过程中，我们产品的出厂资料以及工程图样仍有些混乱，一直沿用老的甚至错误的符号有待改进。
某些代号、符号在国标和行标中也有些出入，本文所列举的设备代号和图形符号主要以国家标准为依据，同时兼顾到了电力系统目前的使用习惯。
个别符号选自行标。
本文仅列出了常用的以及容易出错的部分内容。
如需使用和了解更多符号，请参见GB/T 4728《电气简图用图形符号》、GB/T 16901《技术文件用图形符号表示规则》、GB/T 20063.《简图用图形符号》、JB/T 6524《电力系统继电器、保护和自动化装置电气简图常用符号》等国家标准和行业标准。
1 设备的文字代号
注：以上资料来源：国家电力调度通信中心编制的《电力系统继电保护实用技术问答》。
2常用设备图形符号2.1开关、按钮、继电器
2.2 分立元件
2.3电源、接地、导线、连接器
2.4变压器、互感器、电抗器
2.5电能及电能转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气二次回路常见符号及标号方法
常见的文字标号
LH（CT/CURRENT TRANSFORMER）电流互感器
YH（PT/POTERTIAL TRANSFORMER）电压互感器
HC 合闸接触器HQ 合闸线圈TQ 跳闸线圈
LJ 电流继电器YJ 电压继电器SJ 时间继电器
XJ 信号继电器TJJ 同步检查继电器WSJ 瓦斯继电器
HWJ 合闸位置继电器TWJ 跳闸位置继电器ZCH 重合闸继电器
XMJ 冲击继电器BCJ 保护出口继电器TBJ 跳跃闭锁继电器
JJ 监察继电器RJ 热继电器SGJ 闪光继电器
A 电流表V 电压表W 功率表WH 有功功率表
VARH 无功功率表S 整步表HZ 频率表COSφ 功率因数表
KK 控制开关ZK 转换开关TK 同期开关STK手动同期开关
HA 合闸按钮FA 复归按钮YA 试验按钮QA 启动按钮
XD 信号灯BD 白色信号灯LD 绿色信号灯HD 红色信号灯
线号编制：标号一般采用数字或数字与文字组合。
它表明了回路的性质和用途（通称回路号）2.1标号方法：
2.1.1用三位或三位以下数字组成，要标明相别或某些主要特征时，可在数字前（后）增加文字。
2.1.2按等电位原则，连于一点的所有导线，为同一标号。
2.1.3电气设备的触点线圈电阻、电容等元件所间隔线段视为不同线段，给予不同标号，对于接线图中不经端子屏内接线的同路可不给标号。
2.2标号原则：
2.2.1不同用途不同范围。
00~099 100~599 控制和保护用
601~699 励磁回路用
控制和保护回路用数字标号
以熔断器分组：101~199
201~299 正奇负隅
301~399
2.2.2对于某些特定回路给予专用标号：101 102 105 135 A411 A630<!--[endif]-->。
