绕制音箱分频器的电感线圈

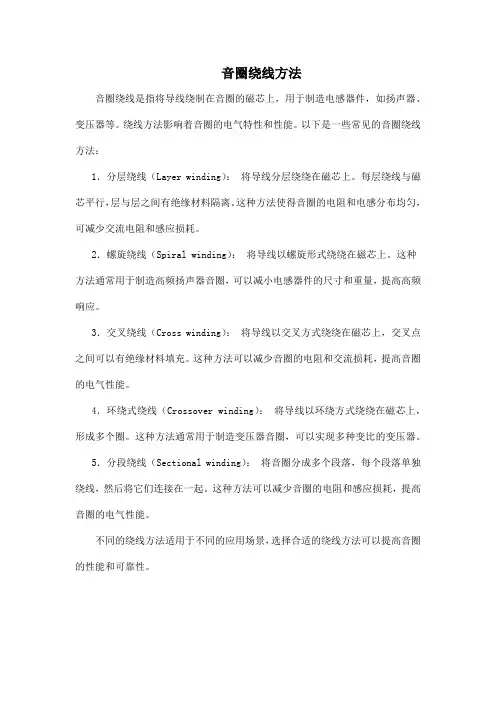

音圈绕线方法
音圈绕线方法
音圈绕线是指将导线绕制在音圈的磁芯上，用于制造电感器件，如扬声器、变压器等。
绕线方法影响着音圈的电气特性和性能。
以下是一些常见的音圈绕线方法：
1．分层绕线（Layer winding）：将导线分层绕绕在磁芯上。
每层绕线与磁芯平行，层与层之间有绝缘材料隔离。
这种方法使得音圈的电阻和电感分布均匀，可减少交流电阻和感应损耗。
2．螺旋绕线（Spiral winding）：将导线以螺旋形式绕绕在磁芯上。
这种方法通常用于制造高频扬声器音圈，可以减小电感器件的尺寸和重量，提高高频响应。
3．交叉绕线（Cross winding）：将导线以交叉方式绕绕在磁芯上，交叉点之间可以有绝缘材料填充。
这种方法可以减少音圈的电阻和交流损耗，提高音圈的电气性能。
4．环绕式绕线（Crossover winding）：将导线以环绕方式绕绕在磁芯上，形成多个圈。
这种方法通常用于制造变压器音圈，可以实现多种变比的变压器。
5．分段绕线（Sectional winding）：将音圈分成多个段落，每个段落单独绕线，然后将它们连接在一起。
这种方法可以减少音圈的电阻和感应损耗，提高音圈的电气性能。
不同的绕线方法适用于不同的应用场景，选择合适的绕线方法可以提高音圈的性能和可靠性。
电感及绕制电感的方法
电感电感（inductance of an ideal inductor）是闭合回路的一种属性。
当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。
这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”。
电感可由电导材料盘绕磁芯制成，典型的如铜线，也可把磁芯去掉或者用铁磁性材料代替。
比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围，因而增大了电感。
电感有很多种，大多以外层瓷釉线圈（enamel coated wire ）环绕铁素体（ferrite）线轴制成，而有些防护电感把线圈完全置于铁素体内。
一些电感元件的芯可以调节。
由此可以改变电感大小。
电感符号：L电感单位：亨（H）、毫亨（mH）、微亨（μH），换算关系为：1H=10^3mH=10^6μH=10^9nH。
换算：数值X10的n次方如103即为10X10的三次方nh 为10uh 除此外还有一般电感和精密电感之分一般电感：误差值为20%，用M表示；误差值为10%，用K表示。
精密电感：误差值为5%，用J表示；误差值为1%，用F表示。
如：100M，即为10μH，误差20%。
色环电感的读法：棕红橙黄绿蓝紫灰白黑1 2 3 4 5 6 7 8 9 0误差代表：金银+/-5% +/-10%如果色环分别为黄紫红金=472=47*10^2UH=4.7MH也就是ABCD中AB是有效数值，C代表10的幂次方，D代表误差。
电感的计算公式：L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10^(-7)。
（10的负七次方）μs为线圈内部磁芯的相对磁导率，空心线圈时μs=1N2 为线圈圈数的平方S 线圈的截面积，单位为平方米l 线圈的长度，单位为米k系数，取决于线圈的半径（R)与长度(l)的比值。
计算出的电感量的单位为亨利。
k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.2色环电阻与色环电感的区别：1、色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
分频器上标明是5一8欧姆，但喇叭是4欧姆，分频器是否好用，
分频器上标明是5一8欧姆，但喇叭是4欧姆，分频器是否好用，应该在主接线柱接才正确，接时串接一个电感线圈；如果并接在低音两个极上发挥不了最佳效果；因为不同型号的喇叭的结构不同，阻尼不同，容易产生互联干扰！希望你看得明吧！追问：如何串接电感会不会对功放的声道输出造成不协调而损坏呢？回答：如何串接电感这就是在主接线柱输出线→电感线圈→喇叭→公共地。
这样才不会对功放的声道输出造成不协调而损坏，但我不知道你的二分频是否只是只有一个电容，而没有电感线圈的。
如果没有的，就两个低音喇叭都要加装才能发挥最佳效果。
否则，加多一个低音比不加还差。
分频器上标明是5一8欧姆，但喇叭是4欧姆，分频器是否好用，应该在主接线柱接才正确，接时串接一个电感线圈；如果并接在低音两个极上发挥不了最佳效果；因为不同型号的...8欧姆的喇叭用4.7微法电容分频，分频点是多少?高音喇叭一般需要分频，最简单就是串进一个无极电容进行分频。
常用的分频电容是0.1微法的，加进这个电容...4欧的分频器可以接8欧姆的扬声器吗你好：——★ 设计输出阻抗4 Ω 的分频器，如果连接8 Ω 喇叭，会使分频器的分频点改变，偏...请教音响高手，我有一个8欧姆5瓦的低音喇叭，用mp3或电脑带时有声音但是不大，怎么样才能使声音变大呢...要享受音乐给耳朵的乐趣，就需要银子啊淘宝有12元一个的成品单声道功放板（因为你只有一个音箱？...功放8欧时60w接5欧音箱额定75w 最大150w 可以用吗功放4--8欧的。
功放4-8欧姆额定75W, 接5欧姆75W额定功率音箱，功放功率就只有额定50W。
勉强可以推，音量开...如果6个喇叭都是5欧姆的那能不能用在8欧姆的功放1、音箱中喇叭的阻抗看不清楚，可以用万用表欧姆档测量其直流电阻，与标定阻抗的喇叭对比，得到阻抗值。
...输出阻抗8欧姆的功放接4欧姆喇叭上有问题吗理论上会过载失真甚至烧毁，但晶体管机子阻抗输出不严，只要功率足够没有问题。
音响二分频器电路图（六款模拟电路设计原理图详解）
音响二分频器电路图（六款模拟电路设计原理图详解）音箱分频器工作原理音箱分频器原理1从工作原理看，分频器就是一个由电容器和电感线圈构成的滤波网。
高音通道只让高频信号经过而阻止低频信号；低音通道正好相反，只让低音经过而阻止高频信号；中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率能够经过，高频成分和低频成分都将被阻止。
音箱分频器原理2看似简单，但在实践运用的分频器中，为了均衡上下音单元之间的灵活度差别，厂家们需依据不同状况参加大小不一的衰减电阻或是由电阻、电容构成的阻抗补偿网络，不同的设计和消费工艺自然使分频器这个看似不起眼的元件在音箱中产生了效果不一的影响。
而这些细节，正式一切HIFI器材必需追求的，这也是HIFI与普通民用设备的根本区别。
音箱分频器电路的作用1.在播放音乐时，由于扬声器单元本身的能力与构造限制，只用一个扬声器难以覆盖全部频段，而假如把全频段信号不加分配地直接送入高、中、低音单元中去，在单元频响范围之外的那局部“多余信号”会对正常频段内的信号复原产生不利影响，以至可能使高音、中音单元损坏。
由于这个缘由，设计师们必需将音频频段划分为几段，不同频段用不同扬声器停止放声。
这就是分频器的由来与作用。
2.分频器就是音箱中的“大脑”，对音质的好坏至关重要。
功放输出的音乐讯号必需经过火频器中的各滤波元件处置，让各单元特定频率的讯号经过。
要科学、合理、严谨地设计好音箱之分频器，才干有效地修饰喇叭单元的不同特性，优化组合，使得各单元扬长避短，淋漓尽致地发挥出各自应有的潜能，使各频段的频响变得平滑、声像相位精确，才能使高、中、低音播放出来的音乐层次清楚、合拍，明朗、温馨、宽广、自然的音质。
3.在实践的分频器中，有时为了均衡高、低音单元之间的灵活度差别，还要参加衰减电阻；另外，有些分频器中还参加了由电阻、电容构成的阻抗补偿网络，其目的是使音箱的阻抗曲线心理平整一些，以便于功放驱动。
音响二分频器电路图（一）6db分频方式与24db分频方式比较.6db分频裸露分频方式易于调整出平直的声压，但中频及中低频段的调整远不及24ab分频方式易于得心应手，24ab分频方式用的元件多，并将频段分割来调整，对于声压频率特性的平直要比6ab分频方式难调得多。

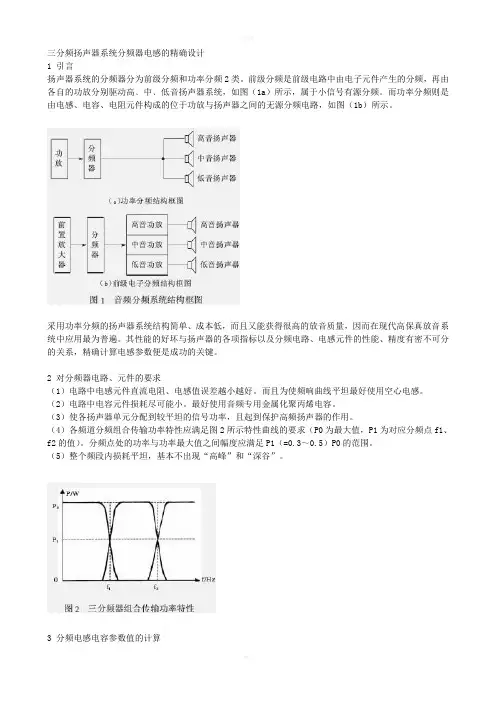

分频扬声器系统分频器电感的精确设计
三分频扬声器系统分频器电感的精确设计1 引言扬声器系统的分频器分为前级分频和功率分频2类。
前级分频是前级电路中由电子元件产生的分频，再由各自的功放分别驱动高﹑中﹑低音扬声器系统，如图（1a）所示，属于小信号有源分频。
而功率分频则是由电感、电容、电阻元件构成的位于功放与扬声器之间的无源分频电路，如图（1b）所示。
采用功率分频的扬声器系统结构简单、成本低，而且又能获得很高的放音质量，因而在现代高保真放音系统中应用最为普遍。
其性能的好坏与扬声器的各项指标以及分频电路、电感元件的性能、精度有密不可分的关系，精确计算电感参数便是成功的关键。
2 对分频器电路、元件的要求（1）电路中电感元件直流电阻、电感值误差越小越好。
而且为使频响曲线平坦最好使用空心电感。
（2）电路中电容元件损耗尽可能小。
最好使用音频专用金属化聚丙烯电容。
（3）使各扬声器单元分配到较平坦的信号功率，且起到保护高频扬声器的作用。
（4）各频道分频组合传输功率特性应满足图2所示特性曲线的要求（P0为最大值，P1为对应分频点f1、f2的值）。
分频点处的功率与功率最大值之间幅度应满足P1（=0.3～0.5）P0的范围。
（5）整个频段内损耗平坦，基本不出现“高峰”和“深谷”。
3 分频电感电容参数值的计算下面以三分频分频器为例说明其参数的计算，如图3所示。
1）计算分频电感L1，L2，L3，L4和分频电容C1，C2，C3，C4。
为了得到理想的频谱特性曲线，理论计算时可取：C1=C4，C3=C2，L1=L3，L4=L2，分频点频率为f1，（f2见图2），则分频点ω1=2πf0，ω2=2πf2。
并设想高、中、低扬声器阻抗均相同为RL。
每倍频程衰减12 dB。
2）实验修正C1，C2，C3，C4，L1，L2，L3，L4的值为精确起见，可用实验方法稍微调整C1，C2，C3，C4，L1，L2，L3，L4的值，以满足设计曲线﹙见图2﹚的要求。
即通过实验描绘频响曲线，从而得到C1，C2，C3，C4，L1，L2，L3，L4的最佳值。
小功率密闭音箱自己动手制作过程图解(下篇)
小功率密闭音箱自己动手制作过程图解（下篇）10、油漆。
第一道工序是披灰。
这一道工序可以分两步进行，第一步堵住钉眼等较大的孔，灰泥可以硬一些；第二步用灰刀“披”上一层白灰！越薄越好。
灰泥软一些，披灰易，但不要太软。
如果大的洞眼不多也可合成一步。
白灰可直接购买木油泥，5元左右/盒。
自已调配：一种是用清漆+滑石粉——专业漆工，随用随调——业余不好控制；另一种是用白胶+滑石粉，具体调法用灰刀向一个方向边拉边挤，然后把灰泥聚拢，重复挤拉，不要用手直接触及灰泥，直至调匀。
开始调前看上去很硬、干燥，调好后可能刚好，过程见图。
如果太硬可以加点水——很少量，就是手浸一下，然后甩上去。
能不用水就不用，一些家具店节省成本才多加水的，只做一对小箱子，一瓶白胶应该够用了（我只用了凌半瓶）。
如果想懒一些，可以拿白胶刷一层，不建议这种做法，偷懒是要附出代价的，箱子表面将会很不平整！披灰除了平整，另外一个原因是直接刷油漆，木材吃漆深浅不一致，引起色泽不匀，如果你打算多用油漆刷好多好多遍，那也能解决问题——总能把木板表面盖个严严实实。
要有两把灰刀，这样才能把粘在刀上的灰泥刷下来。
11、油漆。
涂抹完毕。
我也偷懒了，只做了第一遍。
及时清洗灰刀，否等到第二天硬了要花更多的时间来清洗，本来有两把灰刀，看上去象专业用的，丢了一把，后补了一把（刀柄非木头），好差。
12、油漆。
第二道工序——打磨（至少隔一天）。
下面三张图：打磨前，打磨中，打磨后，这个不用多说，只有一点要注意：就是打磨后的砂纸不要全部扔掉，以备后用。
看最后一张图，是不是比较漂亮了？打磨应把多余的白灰全磨掉，填补处除外。
13、油漆前的最后准备。
见下图，先打安装孔，钻头收进，别把扬声器、接线板的安装孔打穿。
处理油漆用的刷子——打算用喷漆，此处跳过——用手拍打软毛处，并用砂纸磨光，最终使其少掉毛或不掉毛，质量好一些的刷子是需要的。
图中是差的那种。
14、油漆。
没做第二次披灰，刷了一层清漆，后来证明不能补偿没有披灰所带来的缺陷。
关于音箱的技术测试和主观音质的评价_1
关于音箱的技术测试和主观音质的评价二、关于音箱的具体误区1. 大音圈长行程的说法不够准确常听见有人提到大音圈长行程一说。
所谓大音圈，是指音圈的直径比较大，这很好理解。
但长行程，就另当别论了。
因为长行程只是一个相对的概念，在有真正可比性的前题下，音圈越大，行程只能相对越短而丝毫不可能加长。
决定低音扬声器行程的另一个因素是粘贴在扬声器纸盆底部的定芯支片。
因为扬声器纸盆只有通过折环和定芯支片的两点固定，才能使扬声器纸盆可靠地前后运动。
定芯支片由加了胶的棉麻纤维、合成材料制成。
定芯支片的弹性范围是有限度的。
所以目前制约低音单元行程的，并不是橡胶折环，而是定芯支片。
由于定芯支片的直径不可能做得很大，绝不会达到或超过橡胶折环的直径，所以音圈的直径越大，而定芯支片的直径又有限，留给定芯支片的活动范围就越小，换句话说就是扬声器的行程越小。
只有在音圈较小时，定芯支片可活动的范围才相对比较宽裕，所以，大音圈、长行程的低音单元只是一种相对而言的说法，并不准确。
2. 长行程的小口径低音单元代替不了大口径低音单元常常有人说，小口径长行程低音单元，只要行程够长，就可以发出足够的低音。
这是一种错误的观点。
从理论上讲，只要在同一单位时间里，驱动同体积的空气就可以产生同等级的声压。
但具体到低音单元来说，这是不现实的。
因为过大的行程和过强的空气压缩比，会导致重播的声音严重失真。
对于大口径的低音单元（直径在200mm 以上），在达到足够的声压时，由于扬声器纸盆的驱动面积大而行程较短，重播时的失真较小，音色较好。
既使是在一种比较理想的状态下，目前的音箱声失真也只能做到1%。
在小口径、长行程低音单元工作时，由于过大的行程导致失真度的迅速上升，是一种保量不保质的假象。
所以对于多数的小型、小口径的音箱来说，既便是音箱的小功率测试低频还可以，但在实际使用中与大型大口径音箱来比，差距还是相当大的，是本质性的差别。
所以在有条件的时候，选择大型的音箱是有道理的。
最新三分频扬声器系统分频器电感的精确设计
三分频扬声器系统分频器电感的精确设计三分频扬声器系统分频器电感的精确设计1 引言扬声器系统的分频器分为前级分频和功率分频2类。
前级分频是前级电路中由电子元件产生的分频，再由各自的功放分别驱动高﹑中﹑低音扬声器系统，如图（1a）所示，属于小信号有源分频。
而功率分频则是由电感、电容、电阻元件构成的位于功放与扬声器之间的无源分频电路，如图（1b）所示。
采用功率分频的扬声器系统结构简单、成本低，而且又能获得很高的放音质量，因而在现代高保真放音系统中应用最为普遍。
其性能的好坏与扬声器的各项指标以及分频电路、电感元件的性能、精度有密不可分的关系，精确计算电感参数便是成功的关键。
2 对分频器电路、元件的要求（1）电路中电感元件直流电阻、电感值误差越小越好。
而且为使频响曲线平坦最好使用空心电感。
（2）电路中电容元件损耗尽可能小。
最好使用音频专用金属化聚丙烯电容。
（3）使各扬声器单元分配到较平坦的信号功率，且起到保护高频扬声器的作用。
（4）各频道分频组合传输功率特性应满足图2所示特性曲线的要求（P0为最大值，P1为对应分频点f1、f2的值）。
分频点处的功率与功率最大值之间幅度应满足P1（=0.3～0.5）P0的范围。
（5）整个频段内损耗平坦，基本不出现“高峰”和“深谷”。
3 分频电感电容参数值的计算下面以三分频分频器为例说明其参数的计算，如图3所示。
1）计算分频电感L1，L2，L3，L4和分频电容C1，C2，C3，C4。
为了得到理想的频谱特性曲线，理论计算时可取：C1=C4，C3=C2，L1=L3，L4=L2，分频点频率为f1，（f2见图2），则分频点ω1=2πf0，ω2=2πf2。
并设想高、中、低扬声器阻抗均相同为RL。
每倍频程衰减12 dB。
2）实验修正C1，C2，C3，C4，L1，L2，L3，L4的值为精确起见，可用实验方法稍微调整C1，C2，C3，C4，L1，L2，L3，L4的值，以满足设计曲线﹙见图2﹚的要求。
怎样自制二分频分频器 制作二分频器需要什么元器件？
怎样自制二分频分频器制作二分频器需要什么元器件？
2分频音箱是指音箱由一个高音单元和一个低音单元组成，他是属于全频音箱的一种。
自制二分频分频器简单版
今天，为大家送上一个自制的低音分频器，虽然材料不多，也简单，但低音效果极强
因为电路要用2个无极电容，我没有无极电容，所以用4个50v10uf电容串联代替无极电容。
洞洞板。
绕线圈的模子.
因我是东西做好后才拍照，所以绕线圈的照片没有，线圈的绕法是从内向外20圈一层，绕5层，中间用502加固。
绕好后将胶水瓶子上的一层膜连线圈取下，撕去膜，线圈就脱胎了。
线圈的接线是外接MP3的一个脚，内接电容和扬声器.
制作二分频分频器所需元器件
一、备料
根据设计的分频器原理图，备齐以下材料：
1. 电感骨架依据电感线圈的要求，选择合适的非金属骨架，如焊锡丝、密封用生料带的塑料骨架以及其它木质、胶质骨架等。
2. 漆包线选用粗细合适、质量上乘的漆包线若干（笔者选用的是从汽车启动机开关中拆下的漆包线）。
3. 阻容件根据电路要求选择容量、阻值和功率合适的电容、电阻，分频电容最好选用进口或国产优质CBB电容，电阻以大功率水泥电阻为首选。
4. 粘合剂此剂可选用市售“立得牢”等强粘度胶。
手工绕制电感的方法(原创)
手工绕制电感的方法在制作分频器电感前必须满足两点点要求：1.线圈直流电阻要小, 小到扬声器阻抗的十分之一以下。
线径粗细要适宜，若太细,直流电阻偏大会消耗过多的功率，反之线径太粗会给绕制带来困难, 体积也大, 一般选线径0.8-1.5mm 。
2.电感线圈的品质因素Q 值要大于10以上, 验算方法由下文给出。
在绕制时要注意密绕紧排。
一、绕制电感的步骤1.骨架尺寸的选取。
如图1:0D 为线圈骨架的内径;b 为骨架轴长（不能超过D 的5-6倍）；C 为线圈厚度；D 为线圈平均直径，C D D +=0。
图1 线圈骨架示意图先假设骨架具体规格, 然后根据下列经验公式计算匝数N:（匝）2610*81093(D C b D L N -++=式中L 取mH ，其余参数取mm 。
2.选漆包线。
线径d 的经验公式为：kN bcd =)(m m式中k 为绕线的紧密系数，一般取1.1-1.3。
3.计算所绕线圈的实际厚度C 。
计算后与假设的C 值相差较大，应修正骨架的C 或b 值，重复步骤1-3的计算。
)(2m m b N kd C =4.估算导线总长度l 。
)(103m N D l -=π5.验算线圈的Q 值r fcL Q 310.2-=π)(10000Ω=I r r式中0r 为漆包线每千米的直流电阻，r 为绕制导线总长的直流电阻值。
Q 值应满足10>Q ，否则另选漆包线规格重新计算。
6.复算绕制好的线圈电感量, 误差在%10±内就可以.)(1093108224'mH C b D N D L ++⨯=-二、其他事项1.手工绕制的电感线圈, 尽管经过了计算检验, 为求精确, 如果能用仪器测一下电感量和值则更好。
测试前, 导线多放几圈余量, 以便于在仪器上精调。
2.如果要绕制无骨架的空芯线圈, 先把骨架轴上包一层纸, 然后绕一层刷一层胶水或绝缘漆, 绕好后待干固了再拆去骨架就好了。
3.电感量的精度要求视用途而定。
[音箱分频器制作]音箱分频器的作用
![[音箱分频器制作]音箱分频器的作用](https://img.taocdn.com/s3/m/676cc584ce2f0066f53322cf.png)
[音箱分频器制作]音箱分频器的作用[音箱分频器制作]音箱分频器的作用篇一 : 音箱分频器的作用音箱分频器的作用在音箱中，有一个很不起眼的部件，说它不起眼，是因为在音箱的表面上根本找不到它，一般人除了想深入了解音箱的人外，也几乎没有关注它的时候。
[)而音箱离了它，又根本无法工作。
它就是分频器。
在播放音乐时，由于扬声器单元自身的能力与结构限制，只用一个扬声器难以覆盖全部频段，而如果把全频段信号不加分配地直接送入高、中、低音单元中去，在单元频响范围之外的那部分“多余信号”会对正常频段内的信号还原产生不利影响，甚至可能使高音、中音单元损坏。
因为这个原因，设计师们必须将音频频段划分为几段，不同频段用不同扬声器进行放声。
这就是分频器的由来与作用。
从工作原理看，分频器就是一个由电容器和电感线圈构成的滤波网。
高音通道只让高频信号通过而阻止低频信号;低音通道正好相反，只让低音通过而阻止高频信号;中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率可以通过，高频成分和低频成分都将被阻止。
看似简单，但在实际使用的分频器中，为了平衡高低音单元之间的灵敏度差异，厂家们需要根据不同情况加入大小不一的衰减电阻或是由电阻、电容构成的阻抗补偿网络，不同的设计和生产工艺自然使分频器这个看似不起眼的元件在音箱中产生了效果不一的影响。
而这些细节，正式所有HIFI器材必须追求的，这也是HIFI与普通民用设备的基本区别。
全频音箱上限不用切都可以，下限要看音箱尺寸而定。
15寸的到60;12寸的到80;10寸的到90超低的上限要根据每个音箱的品质而定，你可以现场感觉听，听到哪里舒服就定哪里。
关于超低的下限，我建议分到40以上因为现在的国产超低都是有严重拖尾的现象，40一下也是场所装修严重共振的地方。
分频器设计制作是要看喇叭具体数据的，最简单的是:几寸的喇叭两个喇叭的阻抗各是多少欧。
还有就是分频点想选择在多少HZ。
衰减选择多少,没有这些初级数据一个最简单的分频器都是弄不好的。
怎样制作音箱
怎样制作音箱要想坐在家里欣赏优美的音乐，就要具备最基本的音响器材。
例如有一台卡式录音座或是CD唱机作为信号源，有一台音频功率放大器和一对音箱以及音频信号线、音箱线，就可以组成最基本的音响器材。
在音响器材中，有结构复杂的CD机和功放，也有结构并不复杂的音箱。
但在音响器材之中，最具有个性，对重播音乐影响最大的，恰恰就是看似简单的音箱。
所以对音箱的重播音色而言，也就有了所谓的“英国声”、“美国声”、“德国声”、“日本声”之说，也就有了动辄数千元、上万元，乃至百万元一对的音箱。
对于经济并不宽裕的音乐爱好者和想从自己动手中获得乐趣与真知的音响爱好者来说，最便于自制的音响器材莫过于音箱了。
只要你知道一些音箱设计制作中的规律性的东西，亲手制作出一对令自己满意的音箱还是可以办到的。
在音箱制作与调试的过程中，有如下的问题需要注意。
一、选好扬声器单元扬声器单元，俗称喇叭，是音箱能够发出声音的关键部分。
人们只有借助于扬声器单元，才能将CD机、功放传出的音频电信号转换成听得见的声音信号。
扬声器单元一般分为高音、中音、低音三大类。
基本上属于各司其职的工作范围。
对于制作优良的小口径的低音单元来说(一般泛指低音单元的扬声器口径小于6.5英寸)，它们一般可以兼顾中音扬声器的作用；而一只设计优秀、具有足够承受功率的高音单元来说，也可以兼顾一部分中音扬声器的作用。
因此，在小型书架式或落地式音箱中，只采用一高一低两只扬声器单元的实例是十分普遍的。
下面就具体地谈谈选择扬声单元的问题。
1.怎样选择高音单元高音单元顾名思义是为了重播高频声音的扬声器单元。
高音单元的结构形式主要有号角式、锥盆式、球顶式和铝带式几大类。
号角式高音单元由于指向性强，在号角正面能听到强大的高音，多用于大功率的扩声、会议音箱和一少部分的监听音箱。
锥盆式高音单元由于振膜面积过大、过重，高频特性不如其它类型的高音单元，故而多见于老式音箱之上而近年已逐步被淘汰。
球顶式高音单元是目前在家用音箱和小型监听音箱中最常用的高音单元。
小功率密闭音箱制作全程图解)
2、箱体制作。要点：结实、尺寸合理。怎样才算是合理的尺寸？如下图，选个你喜欢的。本例用的内尺寸为：15：23.2：25.5，比例图中没有，大致在红线处，净容积8.8L左右，对付5寸单元应该差不多了。要是容积大了，变小容易，小变大可就不那么好办了，吸音材料的“相对变大”也是有限的。相对来说扬声器大，箱子就大，硬是把大的扬声器装入小箱子里不是件好事。封闭箱还是用小扬声器。
7、开孔器（续）。开孔外圆的刀刃略向外，内刃则略向内，这样能避免卡刀，用老虎钳夹住扭一下就行，别弯扭过了头。第二张图中左侧那一块是第一次开孔按照标注尺寸定位，结果砸了；右侧两个则是先画圆后开孔。这种开孔器刀头有钨钢，还不知如何完全使用它；还有一种开孔器的刀刃就两铁片按一定角度磨尖，专门用于开木头开孔，用来开密度板倒是不错。
绕制线圈时不用一圈圈数，只要记层数就行。每层都密绕，最后数最外层圈数相乘层数即是匝数，觉得这个方法不行，在绕时随机抽查一下看看对不对，相差几圈影响不大。每绕一层帖一层双面胶，最外层用透明胶，这样线圈拆下来不散也不用线邦，而且在绕线时不散。双面胶应该是非铁磁性物质对电感量影响不大。绕好后用清漆浸一下……呵呵……是不是相当不错了？
DIY音响(二)-分频器制作
DIY音响(二)-分频器制作分频器在音箱系统中的作用用“举足轻重”一词来形容一点也不过分。
然而这一个非常重要的问题却又是一个极易被一般爱好者所忽视的问题。
我常常见到有些DIYer到器材店去买分频器时最关心的是几分频、几阶滤波，价格几许。
好一些的情况也就是挑一下与自己的单元相同的品牌，注意一下电感的线径，电容的材质，分频点是多少。
至于这只分频器的设计是否合理，是否适合自己的单元却很少见到有人会去关心，这很有些“买椟还珠”的感觉。
在DIYer中还存在这样的一个看法：分频器的滤波阶数取高些好，理由是可以得到陡峭的衰减特性，因此单元之间的干扰就小。
但事实上我们应该知道这样的一个常识：电抗器件（或者说是惯性元件）对通过的交流信号有相移，每一阶最大的相移量达到90度。
照此计算，一个四阶滤波器最终将产生360度的相移。
如此一来，高低频单元的相位就必须衔接的非常好，否则稍一错位就会出乱子，出现一系列的峰谷。
然而这还不算最糟的，更糟的是由于相位变化的剧烈带来了大量的相位失真。
从这个意义上说，不用滤波器最好，但并不现实。
既然必须采用滤波器，就我个人的看法，滤波的阶数应该是少些好。
可是如果滤波阶数太少又得不到足够的衰减率，这对单元也是一个很大的折磨，这又是一个矛盾。
一般来说，解决这个矛盾采用二阶滤波还是比较合理的。
理由是：（1）由于标准二阶滤波衰减斜率为12dB，在正常情况下是足以应付；（2）由于最大相移为180度，因此比较容易实现相位对接，同时相位失真也在可忍受范围。
一个设计、制作优良的分频器，应该是针对某一组单元度身定做的，没有一个放诸四海皆真理、那种万金油似的分频器。
道理非常简单：每一款杨声器由于设计、制作上的差异，都有不同的特性。
从声压特性、阻抗特性到相位特性都有所不同。
设计一个分频器应该将这些因素综合考虑，使得各单元的优点得以充分发挥，缺点得以有效抑制，方可算得上是一个成功的设计。
我们以往设计分频器选择器件参数时比较常用的方法是采用教科书上所介绍的，根据分频点、衰减斜率进行计算得到的。
音箱分频器用的空芯电感和铁芯电感的区别介绍
音箱分频器用的空芯电感和铁芯电感的区别介绍音箱分频器用的空芯电感和铁芯电感的区别介绍音箱用的分频器，有空芯电感与铁芯电感两种，请问其中的差异在哪里？何者为佳？先简单介绍一下电感。
电感元件是以绝缘漆包线绕成的线圈，它对交流电呈现一定的阻抗作用，频率越高，阻抗就越大，如果通过的是直流电，则阻抗为零，此时电感仅相当于一段绕圈的导线。
有一个公式可以计算阻抗：Z=2πfL，其中Z为电感的交流阻抗，单位是欧姆（Ω），f为交流电的频率，L是电感元件的电感量，单位为亨利（H）。
电感线圈的主要参数就是它的电感量，电感量和线圈的结构有关，线圈的圈数、直径还有长度，都会影响到电感量的大小。
此外，线圈中心有无导磁介质也对电感量有很大影响，铁芯电感的电感量比空芯电感要大得多。
这里的铁芯是个广义的概念，可以是硅钢片、坡莫合金等金属介质，也可以是铁氧体这类非金属介质，它们均为良好的导磁材料。
分频器使用的电感，电感量一般从零点几毫亨（mH，1mH=1/1000H）到十几毫亨，用空芯电感和铁芯电感均可。
空芯电感最大的优点是线性好，即电感量很稳定，频率-阻抗曲线呈线性变化，是Hi-Fi音箱分频器的首选。
空芯电感用于分频器的中、高频通道很适合，因为电感量不大，能做到体积小、重量轻，而且还节约漆包线，成本较低；低频通道的电感量大，尤其分频频率取得较低时更是如此。
如果用空芯线圈，就需要绕比较多的圈数，耗用更多漆包铜线，不仅使体积重量增加、成本提高以外，更主要是增加了线圈的导线总长度，于是直流电阻增加。
这个直流电阻除了要损耗音箱的输入功率，而且还会降低放大器-音箱系统的阻尼系数，对低频控制有不利影响。
要尽量减小电感线圈的直流电阻，势必使用粗线来绕制，这样一来，电感的体积、重量变得更大，成本也更高。
如果低频通道使用铁芯电感，就能大大减少线圈圈数，体积、重量、成本等问题迎刃而解，还易于将线圈的直流电阻控制在一个合理的大小以内。
不过，铁芯电感也有缺点，它的线性不及空芯电感，有可能造成信号失真。
分频器线圈作用
分频器线圈作用
在电子电路中，分频器（Divider）通常包含线圈，它的作用主要取决于具体的电路设计和应用。
以下是一些线圈在分频器中可能起到的作用：
频率选择：线圈可以用于选择特定频率范围的信号。
通过调整线圈的电感值，可以实现对特定频率信号的选择性放大或抑制。
滤波：线圈在分频器中可以用作电感元件，与电容一起构成滤波电路。
这样的滤波电路可以在分频器的输出端滤除或降低特定频率的噪声或干扰。
阻抗匹配：线圈可以用于实现阻抗匹配，确保分频器与其他电路之间的最佳信号传递。
通过调整线圈的参数，可以使其阻抗适应不同的电路要求。
相位延迟：由于线圈的电感特性，它可能引入信号的相位延迟。
在某些频率应用中，这种相位延迟可能是需要考虑的因素。
信号调制：在某些情况下，线圈可以用于对信号进行调制，以实现特定频率的信号生成或变换。
谐振：在分频器中，线圈和电容的组合可以形成谐振电路，用于增强特定频率的信号。
请注意，这些作用是具有一定抽象性的，具体取决于线圈在分频器中的具体用途和配置。
在设计或理解特定的分频器电路时，需要详细考虑线圈的参数、电路拓扑和目标应用。
1。
分频器的高音电感磁芯
分频器的高音电感磁芯
分频器中的高音电感磁芯通常是用来处理高音频信号的元件。
它的作用是根据高音频信号的特性，将高音信号分离出来，使得高音和低音可以分别经过不同的音箱单元进行发声，从而实现音频信号的分频处理。
高音电感磁芯通常由磁芯和线圈组成，线圈围绕在磁芯上，当高音频信号通过线圈时，会在磁芯中产生磁场，从而实现对高音频信号的处理和分离。
这样，高音频信号与低音频信号就可以分别经过不同的音箱单元进行发声，保证了音频信号的清晰度和音质。
高音电感磁芯通常具有较高的阻抗和频率响应特性，以适应高音频信号的处理需求。
它在分频器中扮演着重要的角色，能够有效地处理高音频信号，使得音频分频处理更加精确和有效。
自己动手绕线圈电感详细计算公式
自己动手绕线圈电感详细计算公式加载其电感量按下式计算：线圈公式阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此：电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH据此可以算出绕线圈数：圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率:f0单位:MHZ本题f0=125KHZ=0.125谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定谐振电感:l单位:微亨1、针对环行CORE，有以下公式可利用:(IRON)L=N2．ALL=电感值（H)H-DC=0.4πNI/lN=线圈匝数(圈)AL=感应系数H-DC=直流磁化力I=通过电流(A)l=磁路长度（cm)l及AL值大小，可参照Microl对照表。
例如:以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH，L=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度(μi%)2、介绍一个经验公式L=(k*μ0*μs*N2*S)/l 其中μ0为真空磁导率=4π*10(-7)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你绕制音箱分频器的电感线圈
收藏打印发给朋友举报来源：HIFIDIY论坛»音箱DIY论坛发布者：wzj2008
热度30票浏览630次时间：2011年8月26日10:19 排行榜
标签:DIYdiy线圈音箱制作电感分频器【共16条评论】【我要评论】
在业余条件下，最让DIYer感到头痛的应该是电感的绕制加工了。
音箱的制作中分频器制作很是讲究，如何绕制电感也是困扰很多烧友的一个难题。
所以我搜集了一点资料，为方便新读者，并使计算更直接，下面作简单介绍：原始资料来《无线电与电视》1995年第三期《24dB/oct音箱分频器的制作》第2章节，有兴趣的可认真阅读原文，相信受益定会不浅。
1、最佳结构的电感各边长如图3所示。
2、
2、最佳结构的电感具有用料少、内阻小，绕制误差小（≤5%）等优点。
3、已知要绕制的电感的电感量为L（uH）。
骨架的尺寸a（mm），线圈匝数N的求法如下：（如图第三步所示）
4、电感绕制的具体过程：
（a）按以上确定的a值制作图4中圆筒C，要特别注意，不同的电感，应采用不同的圆筒。
（b）按所有要绕制的电感的a值的最大者amax制作边长≥4amaxr的夹板二块A、B中心开有圆孔，可让绕线机的螺丝轴穿过。
（c）绕制电感时，只需用夹板把对应圆筒用绕线机夹紧螺丝夹紧后绕制即可。
绕制第二、三多个电感时，只需要更换相应圆筒。
绕制时松紧要恰当，绕完后层厚应最接近于a值。
绕制完成后可直接应用，若用精度低的仪表测量，结果的偏差往往是仪表本身的误差所致，显得适得其反。
常用的计算数据见附表：（表中数据可直接套用，不必进行繁杂的计算）。
