一、电气工程图例符号
概述:电气工程图集中表现了电气工程设计的意图,是电气设备安装的重要施工依据。
电气工程图有以下特点:1)电
气工程图只表示电气线路的原理和接线,不表示电气设备和元件的准确形状和位置。
2)为了使绘图、读图方便和图面清晰,电气工程图采用国家统一制定的图例符号及必要的文字标记,来表示实际的线路和各种电气设备和元件。
为了能读懂电气工程图,施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前,有些设备和元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。
3)读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后
二、电气工程文字符号
概述:为了使绘图、读图方便和图面清晰,电气工程图采用国家统一制定的图例符号及必要的文字标记,来表示实际的线
路和各种电气设备和元件。
为了能读懂电气工程图,施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前,有些设备和元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。
3)读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后结合剖面图、有关安装施工标准图集,理清思路,对施工做好整体规划。
————————黄世敬
2011.04.08。
电气识图与电气符号

表示接线信息的电气图
端子接线图
磁性开关 电容式接近开关 电感式接近开关
光电传感器
X0
Y0
X1
Y1
X2
Y2
X3
Y3
PLC
FX2N
COM
COM
PLC的I/O端子接线图
+12V 0V
设备互连接线图
RP 10K
SB1
PLC
-V +
X0
Y0
SB2
X1
Y1
X2
Y2
X3
Y3
X4
Y4
X5
Y5
X6
Y6
COM COM
(第一相:1、11、12;第二相:2、21、22:第三相:3、31、32
电力拖动、自动控制电路的标号: 一次回路:用文字符号与数字标号组成(如三相交流电源;L1、L2、L3)
单根导线的表示(P25图1—15)
一根导线
(水平)
(竖直)
二线交叉 (不联接)
(二线交叉联接)
(单边连接) 导线明敷
(正确画法) (错误画法) 导线暗敷
序号
代号
1
QS
2
PJ1
3
M
4
Y0
5
设备配置表
名称
规格型号
单位 数量
备注
组合开关
HZ10_10/1
只1
有功电度表 DS2达式200/5A 只 1
储能电动机 HDZ1_5~220V450W 只 1
合闸线圈
~220V5A
只1
L1 L2 L3
FR1 FR2
FU2 1
3
5
A
FU1
KM1 FR1
电气图形符号

高压:FLN36-12、FZN25-12 低压:HL32、INT100
基本定议、符号、示例
• • 压负荷开关主要有6种。 ①固体产气式高压负荷开关:利用开断电弧本 身的能量使弧室的产气材料产生气体来吹灭电弧, 其结构较为简单,适用于35千伏及以下的产品。 • ②压气式高压负荷开关:利用开断过程中活塞 的压气吹灭电弧,其结构也较为简单,适用于35千 伏及以下产品。 • ③压缩空气式高压负荷开关:利用压缩空气吹 灭电弧,能开断较大的电流,其结构较为复杂,适 用于60千伏及以上的产品。 • ④SF6式高压负荷开关:利用SF6气体灭弧,其开 断电流大,开断电容电流性能好,但结构较为复杂, 适用于35千伏及以上产品。 • ⑤油浸式高压负荷开关:利用电弧本身能量使 电弧周围的油分解气化并冷却熄灭电弧,其结构较 为简单,但重量大,适用于35千伏及以下的户外产 品。 • ⑥真空式高压负荷开关:利用真空介质灭弧, 电寿命长,相对价格较高,适用于220千伏及以下的 产品
基本定议、符号、示例
接触器(KM)
• 工业电中利用线圈流过电流产生磁场, 使触头闭合,以达到控制负载的电器。 接触器由电磁系统(铁心,静铁心,电 磁线圈)触头系统(常开触头和常闭触 头)和灭弧装置组成。 原理是当接触器的电磁线圈通电后,会 产生很强的磁场,使静铁心产生电磁吸 力吸引衔铁,并带动触头动作:常闭触 头断开;常开触头闭合,两者是联动的。 当线圈断电时,电磁吸力消失,衔铁在 释放弹簧的作用下释放,使触头复原: 常闭触头闭合;常开触头断开。
基本定议、符号、示例
隔离开关(QS)
• 刀开关又称闸刀开关或隔离开关, 它是手控电器中最简单而使用又 较广泛的一种低压电器. • 刀开关在电路中的作用是:隔离 电源,以确保电路和设备维修的 安全;分断负载,如不频繁地接 通和分断容量不大的低压电路或 直接启动小容量电机。 • 刀开关是带有动触头——闸刀, 并通过它与底座上的静触头—— 刀夹座相楔合(或分离),以接 通(或分断)电路的一种开关。 高压:GN30-12、GN19-12 低压;HD13BX、 HS13BX
电气图基本知识

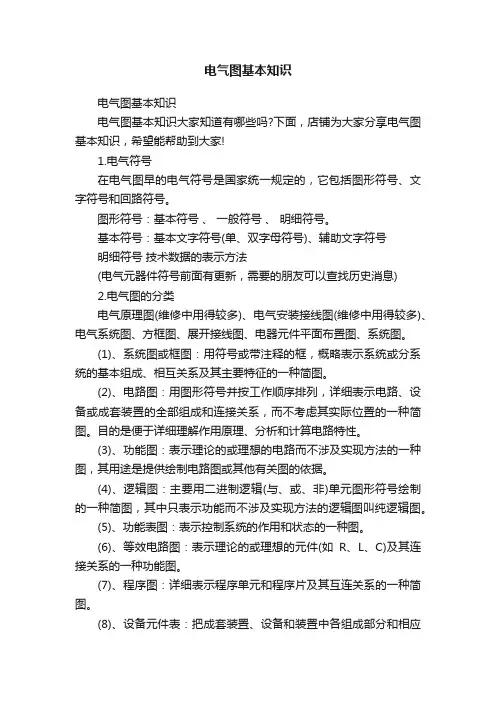

电气图基本知识电气图基本知识电气图基本知识大家知道有哪些吗?下面,店铺为大家分享电气图基本知识,希望能帮助到大家!1.电气符号在电气图早的电气符号是国家统一规定的,它包括图形符号、文字符号和回路符号。
图形符号:基本符号、一般符号、明细符号。
基本符号:基本文字符号(单、双字母符号)、辅助文字符号明细符号技术数据的表示方法(电气元器件符号前面有更新,需要的朋友可以查找历史消息)2.电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
(1)、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
(2)、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
(3)、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
(4)、逻辑图:主要用二进制逻辑(与、或、非)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
(5)、功能表图:表示控制系统的作用和状态的一种图。
(6)、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
(7)、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
(8)、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
(9)、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
(10) 、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
电气符号大全

图形符号图形符号的种类和组成限定符号不能单独使用如交流电动机的图表符号延时过流继电器图形符号图形符号使用一般规定例如带零位手动控制开关在零位置机械操作开关如行程开关在非工作的正常状态断图形符号分类限定符号和常用的其他符号包括电流和电压的种类机械控制接地和接导线和连接器件图形符号连接器件无源元件图形符号包括电阻器半导体和电子管图形符号电能的发生和转换图形符号变流器包括触点测量电信图形符号线路用电设备二进制逻辑单元图形符号模拟单元图的符号电气图用图形符号限定符号和常用的其他符号限定符号见表其图形符号见表其图形符号见表当可变量决定于器件自身的性质时例如电阻随电压变化或温度变化而改变其图形符号见表其图形符号见表表特性量动作相关性图形符号其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表导线和连接器件图形符号见表其图形符号见表其图形符号见表其图形符号见表无源元件图形符号见表其形符号见表其图形符号见表其图形符号见表其图形符号见表半导体管图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电能的发生转换图形符号见表绕组及其连接的限定符号内部连接的绕组图形符号见表连接变压器绕组的电机电机部件及类型图形符号见表变压器和电抗器同类型变压器有两种符号形式形式用一个圆表示每个绕组见表其图形符号见表变流器变流器方框符号见表原电池或蓄电池其图形符号见表见表见表其图形符号见表其图表符号见表其图形符号见表其图形符号见表见表推动但存在自动复位的情其图形符号见表其图形符号见表其图形符号见表其图形符号见表见表机电式有或无继电器继电器及接触器线圈图形符号见表测量继电器其图形符号见表保护器件其图形符号见表其图形符号见表见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电信图形符号见表其图形符号见表其图形符号见表其图形符号见表如果加上限定符号表示传播的是相干光见表发电站和变电所见表其图形符号见表。
电气符号及基础知识

电气识图中的各种标号(转载)电气图一般是由电路图、技术说明和标题栏三部分组成。
构成电路的目的有两个:一是进行电能的传输、分配与转换;二是进行信息的传递和处理。
针对不同的电气设备和电路,电气图可分为电力系统电气图、电力拖动电气图、电子电路图(包括模拟电路、数字电路、可编程序控制器电路等)、建筑安装电气图、电梯控制电气图等。
进行电能传输、分配与转换的电路通常包括两部分:主电路和辅助电路。
主电路也叫一次回路,是电源向负载输送电能的电路。
它一般包括发电机、变压器、开关、接触器、熔断器和负载等。
辅助电路也叫二次回路,是对主电路进行控制、保护、监测、指示的电路。
它一般包括继电器、仪表、指示灯、控制开关等。
通常主电路中的电流较大,线径较粗,而辅助电路中的电流较小,线径也较细。
电气图中的文字说明和元件明细表等总称为技术说明。
文字说明注明电路的某些要点及安装要求等,通常写在电路图的右上方,若说明较多,也可另附页说明。
元件明细表列出电路中各种元件的符号、规格和数量等。
元件明细表以表格形式写在标题栏的上方,元件明细表中序号自下而上编排。
技术说明及明细表的示例见表1-1.表1-1技术说明示例技术说明:1、继电器KC1~KC4、KA1~KA8 、KT1 、KT2接线端子采用制造厂在产品上标出的标记。
2、电流互感器TA1~TA3二次接线端子标记采用制造厂的标记。
注:本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容,并不代表某一具体电路所用的元器件。
标题栏画在电路图的右下角,其中注明工程名称、图名、图号,还有设计人、制图人,审核人、批准人的签名和日期等。
标题栏是电路图的重要技术档案,栏目中的签名者对图中的技术内容各户其责。
标题栏示例见表1-2.表1-2 标题栏示例图面(也称图纸)通常由纸边边界线、图框线、标题栏、会签栏组成,格式如图1-2所示。
其幅面代号及尺寸表1-3。
表1-3基本幅面代号及尺寸(单位:mm)会签栏标题栏周边图框线纸边界线(b)图纸幅面简称图幅,指由边框线所围成的图面。
(完整)电气识图入门

表示接线信息的电气图
端子接线图
磁性开关 电容式接近开关 电感式接近开关
光电传感器
X0
Y0
X1
Y1
X2
Y2
X3
Y3
PLC
FX2N
COM
COM
PLC的I/O端子接线图
+12V 0V
设备互连接线图
RP 10K
SB1
PLC
-V +
X0
Y0
SB2
X1
Y1
X2
Y2
X3
Y3
X4
Y4
X5
Y5
X6
Y6
COM COM
回路标号
表示各电气回路的种类和特征的方案符号和数字标号
1、回路标号的一般原则; 2.回路标号的分类。
(请阅读P17~P19)
直流回路的标号:正极回路按奇数顺序(1、3、5、7…)标; 负极回路按偶数回路(2、4、6.8…)标。
交流回路的标号:交流一次回路中 用个位数顺序区分回路的相数; 用十位数字的顺序区分回路中的不同线段。
电动机M1直接 起动运转(1)
KM1闭合(5)作电动机M2起动准备
KM2主触点闭合(2) KM2闭合自锁(5)
电动机M2直接 起动运转(2)
KM2闭合(4)短接SB1,使 M1的停止按钮失效。
电动机M1与M2的停止制动控制过程
按下停止 按钮SB4 (5)
KM2失电 (5)
KM2主触点断开(2)
电动机M2停机
序号
代号
1
QS
2
PJ1
3
M
4
Y0
5
设备配置表
名称
规格型号
单位 数量
电气图形符号整理

电气图代号和标注
标注
项目符号的标注
➢ 对项目符号必须标注出项目代号、端子号、数据类型、基本技术参数等信 息。 ➢ 符号的名称应标注在其旁边;当有连接线时应标记在水平线的上面,垂直 线的左边。 ➢ 同一图形符号的端子号在一套文件中应一致;端子号应靠近端子,在水平 连接线的上边和垂直连接线的左边;端子号的取向应与连接线的方向一致。
中必须显示出符号的端子号。
电气图形符号
规则
以接触器图形符号为例
电气图形符号
常用符号
1、控制按钮
控制按钮产品外形图
结构原理图及图形符号
控制按钮由按钮帽、复位弹簧桥式触电和外壳构成。动触
点和上面的静触点组成常闭;和下面的静触点组成常开。
按下按钮,常闭触点断开、常开触点闭合;松开按钮,在 弹簧作用下各触点恢复原态。
上限定符号后一起使用。 符号要素
具有确定意义的简单图形。必须与其他图形、字符、标记组合,构成一个 完整符号。
限定符号 用以提供附加信息的一种加在其他符号上的符号。一般不能单独使用。常
见的限定符号有:电流电压、可变、力和运动的方向、流动方向、材料类型等
电气技术中的文字符号
❖ 电气技术中的文字符号分: 基本文字符号 辅助文字符号。
类型名称
变压器 接触器 开关电源 插座
灯 阀门 热电阻 液位开关 压力变送器
电气图代号和标注
符号代号
符号代号
PC SIBAS
A A CCD JT A E
类型名称
计算机 SIBAS连接器
交换机 剔除驱动板 高速摄像机
镜头 照明控制器 照明光源组件
符号代号
A X A A PCB A E E
类型名称
触摸屏 连接端子 剔除控制板 图像处理卡 接口板 背景控制器 背景光源组件 放大器
电气图形符号大全

电气图形符号大全时间:2012/8/10 11:44:44电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明,电气符号在电气管理和应用中起到非常重要的作用。
图形符号的种类和组成图表符号一般分为:限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用,必须同其他符号组合使用,构成完整的图形符号。
如交流电动机的图表符号,由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号,由测量继电器方框符号要素,特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中,如系统图和框图中,由方框符号内带有限定符号以表示对象的功能和系统的组成,如整流器图表符号,由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
图形符号分类:限定符号和常用的其他符号包括:电流和电压的种类,可变性,力或运动的方向,流动方向,特性量的动作相关性,效应或相关性,辐射信号波形,机械控制,操作方法,非电量控制,接地和接机壳等。
导线和连接器件图形符号包括:导线,端子和导线的连接,连接器件,电缆附件等。
无源元件图形符号包括:电阻器,电感器,电容器等。
半导体和电子管图形符号包括:二极管,晶闸管,光电子,光敏器件等。
电能的发生和转换图形符号包括:绕组连接的限定符号,内部连接的绕组,电机部件及类型变压器,电抗器,消弧线圈,制动电阻,串并补电容,变流器,原电池等。
开关,控制和保护装置图形符号包括:触点开关,开关装置和起动器,有或无继电器,测量继电器,熔断器,间隙避雷器等。
测量仪表灯和信号器件图形符号包括:指示积算和记录仪表,遥测器件,电钟,灯,喇叭和电铃等。
电信图形符号包括:交换设备,电话机,传输信号发生器,变换器,放大器,光纤,光缆,光器件等。
电力照明和电信布置图形符号包括:发电厂和变电所,电信局局和机房设施,线路,配线,电什,配电箱,控制台,控制设备,用电设备,插座,开关和照明灯照明引出线等。
电气图纸符号大全

电气图纸符号大全电气图纸是工程领域中非常重要的一部分。
它是用于表达电气设备和线路的分布、连接和功能的图形符号系统。
在电气工程中,电气图纸是工程师们沟通和交流的重要工具。
以下是一些常见的电气图纸符号和其对应的含义。
1. 电源符号:电源符号通常用来表示电气设备的供电来源。
常见的电源符号包括电池符号、电网符号和发电机符号。
这些符号表示了电气设备所需的电源类型。
2. 电气元件符号:电气元件符号用来表示电气设备中的各种元件,如开关、插座、保险丝、断路器等。
这些符号通常用来表示电气元件的功能和位置。
3. 传感器符号:传感器符号用来表示各种传感器设备,如温度传感器、湿度传感器、光线传感器等。
这些符号表示了传感器设备的类型和位置。
4. 电器设备符号:电器设备符号用来表示安装在电气线路中的各种电器设备,如电机、发动机、燃气灶等。
这些符号表示了电器设备的类型和位置。
5. 连接符号:连接符号用来表示电气线路之间的连接方式,如并联、串联和星形连接等。
这些符号表示了电气线路的连接方式和电流流动的路径。
6. 电线符号:电线符号用来表示不同类型的电线和电缆,如电源线、信号线和通信线等。
这些符号表示了电线的类型和连接方式。
7. 地线符号:地线符号用来表示电气设备的接地和保护系统,以确保安全。
这些符号表示了接地系统的类型和位置。
8. 灯具符号:灯具符号用来表示不同类型的照明设备,如灯泡、投光灯和路灯等。
这些符号表示了照明设备的类型和位置。
在电气工程中,使用正确的电气图纸符号非常重要。
只有使用标准化的符号,工程师们才能准确地理解和解释电气图纸。
