工厂供电实验指导书(杨老师)
工厂参考资料供电实验指导书4

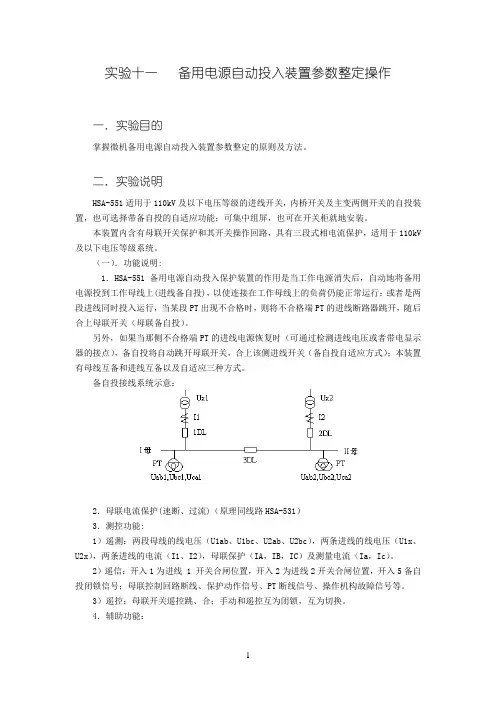

实验十一备用电源自动投入装置参数整定操作一．实验目的掌握微机备用电源自动投入装置参数整定的原则及方法。
二．实验说明HSA-551适用于110kV及以下电压等级的进线开关，内桥开关及主变两侧开关的自投装置，也可选择带备自投的自适应功能；可集中组屏，也可在开关柜就地安装。
本装置内含有母联开关保护和其开关操作回路，具有三段式相电流保护，适用于110kV 及以下电压等级系统。
（一）．功能说明:1．HSA-551备用电源自动投入保护装置的作用是当工作电源消失后，自动地将备用电源投到工作母线上(进线备自投)，以使连接在工作母线上的负荷仍能正常运行；或者是两段进线同时投入运行，当某段PT出现不合格时，则将不合格端PT的进线断路器跳开，随后合上母联开关（母联备自投）。
另外，如果当那侧不合格端PT的进线电源恢复时（可通过检测进线电压或者带电显示器的接点），备自投将自动跳开母联开关，合上该侧进线开关（备自投自适应方式）；本装置有母线互备和进线互备以及自适应三种方式。
备自投接线系统示意：2．母联电流保护(速断、过流)（原理同线路HSA-531）3．测控功能:1）遥测：两段母线的线电压（U1ab、U1bc、U2ab、U2bc），两条进线的线电压（U1x、U2x），两条进线的电流（I1、I2），母联保护（IA，IB，IC）及测量电流（Ia，Ic）。
2）遥信：开入1为进线 1 开关合闸位置，开入2为进线2开关合闸位置，开入5备自投闭锁信号；母联控制回路断线、保护动作信号、PT断线信号、操作机构故障信号等。
3）遥控：母联开关遥控跳、合；手动和遥控互为闭锁，互为切换。
4．辅助功能：1）异常告警：电源消失或自检出错（ROM,RAM,E PROM定值检验出错），闭锁开出继电器。
2）控制回路断线：由外部引入开关量。
3）遥控：装置可接受遥控命令对母联开关实行远方跳、合控制。
4）事件记录：可以记录不低于60次的各项事件数据，并可传送到管理系统或监控系统。
供电现场教指导书
湖南石油化工职业技术学院工厂供电技术现场教学指导书专业电气自动化教研室编电气3122姓名陶程2013 年 12 月 25 日一、现场教学目的：电气自动化专业《工厂供电技术》现场教学是教学计划规定的一个实践性教学环节。
《工厂供电技术》是电气专业的必修专业课程，是一门理论性强、结合实际紧密的课程，由于供电作业的危险性，加上要求系统的完整性，改实验为现场教学，学生在学习这门课程的一定的理论知识后，为了增强学生的感性认识，树立安全意识，将所学理论与实际联系起来，使学生更好地理解和掌握所学的理论知识而进行的实践性教学环节。
二、现场教学内容：按教学程序，主要分三个方面来进行：（一）参观动力厂总降压变电所1、110KV进线来源情况2、进线的保护3、防雷保护设备4、110KV主接线及其运行方式5、GIS设备概况6、控制柜的种类及操作控制情况7、主变压器的介绍8、110KV、6KV系统的中性点运行方式及消弧线圈、消弧变压器9、从总降压变电所到陆城供配电情况10、电抗器的介绍11、主盘工作情况12、事故停电顺序13、6KV系统主接线图及运行情况14、全厂负荷、6KV配电设备15、硅整流装置16、自备电厂工作情况（二）参观才车间变电所1、变电所的结构、布置2、变电所的主接线图3、变电所高压配电装置4、变电所低压配电屏（三）参观岳阳东方开关厂1、母线制作2、高低压开关柜的种类、基本结构3、高低压设备的种类、基本结构及工作原理4、高低压开关柜的设备安装情况5、高低压开关柜的一、二次配线工艺6、高低压开关柜出厂试验三、现场参观方法在整个参观过程中,学生应采取“看”、“听”、“问”、“查”、“记”、“想”、“论”等方法。
看：即看工厂概貌、生产现场、变电所工作情况等。
听：即听取厂方导师的介绍和讲解。
问：即向厂方有关人员询问有关问题和不懂的疑难问题。
查：即查阅有关操作规程、岗位练兵资料或有关变电所的图纸等技术资料。
记：在听、看、问、查的过程中，对有价值的资料、数据、图表等作好详细记录。
高低压实验指导书

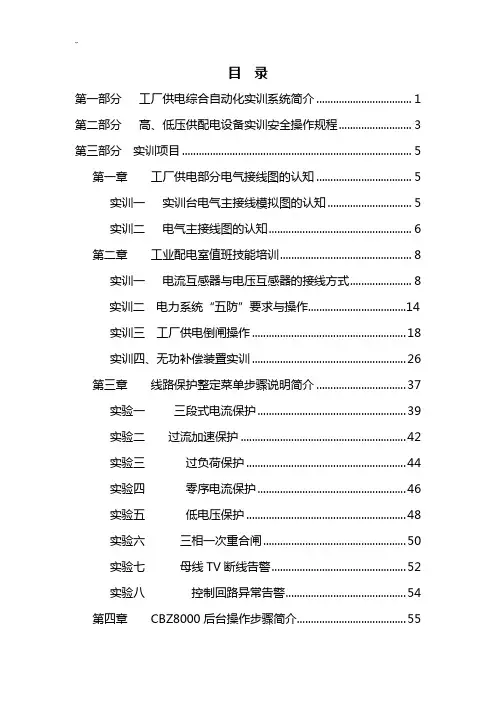

目录第一部分工厂供电综合自动化实训系统简介 (1)第二部分高、低压供配电设备实训安全操作规程 (3)第三部分实训项目 (5)第一章工厂供电部分电气接线图的认知 (5)实训一实训台电气主接线模拟图的认知 (5)实训二电气主接线图的认知 (6)第二章工业配电室值班技能培训 (8)实训一电流互感器与电压互感器的接线方式 (8)实训二电力系统“五防”要求与操作 (14)实训三工厂供电倒闸操作 (18)实训四、无功补偿装置实训 (26)第三章线路保护整定菜单步骤说明简介 (37)实验一三段式电流保护 (39)实验二过流加速保护 (42)实验三过负荷保护 (44)实验四零序电流保护 (46)实验五低电压保护 (48)实验六三相一次重合闸 (50)实验七母线TV断线告警 (52)实验八控制回路异常告警 (54)第四章CBZ8000后台操作步骤简介 (55)第一部分工厂供电综合自动化实训系统简介工厂供电综合自动化实训系统”是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基础》（高级工适用）、《电工技师培训材料》结合《工厂供电》和《供配电技术》等课程研制生产的。
主要针对教材中的10kv降压变电所、0.4kv变电所及车间用电负荷的供配电线路中所涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块等电气一次、二次、控制、保护等重点教学内容进行设计开发的，通过在本实训装置的技能训练能在深入理解专业知识的同时，培养学生的实践技能。
并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、模拟表计、数字表计及开关元器件工作特性和接线原理的理解和掌握。
本实训装置有10kv、0.4kv两个不同电压等级中型的工厂供配电系统。
10kv、0.4kv设备均采用标准的工业现场设备，如隔离开关、接地刀、避雷器、真空断路器、带电显示仪、电压，电流互感器等。
微机继电保护装置采用许继生产的保护装置。
工厂供电实验指导书1
触摸屏的组态软件具有以下功能：
1.遥控
通过组态软件可以进行供电系统电气设备的模拟控制以及变频器的控制。
2．遥调
通过组态软件可以进行变压器有载调压和无功功率补偿的操作。
3．遥信
三．实验说明
电气主接线图是由电力变压器、各种开关电器、电流互感器、电压互感器、母线、电力电缆或导线、移相电容器、避雷器等电气设备以一定次序相连接的接受和分配电能的电路。
电源进线
模拟配电所两路电源进线，一路是架空线路WL1，另一路是电缆线路WL2。一路电源来自发电厂或电力系统变电站，作为正常工作电源，而另一路电源来自临近单位的高压联络线，作为备用电源。考虑到仅限断路器在检修时有可能两端来电，因此为保证断路器检修时的人身安全，断路器两侧均装设有高压隔离开关。
电源进线
一般配电所有两路电源进线，一路是架空线路WL1，另一路是电缆线路WL2。最常见的进线方案是：一路电源来自发电厂或电力系统变电站，作为正常工作电源，而另一路电源来自临近单位的高压联络线，作为备用电源。考虑到仅限断路器在检修时有可能两端来电，因此为保证断路器检修时的人身安全，断路器两侧均装设有高压隔离开关。
4.用户根据以上触摸屏使用说明和实验指导书熟悉组态软件的各个选项卡，并继续熟悉电气主接线图。
5.认真观察老师的操作，观察电气主接线图和组态软件的联系。
6.实验结束后，请关闭三相电源、控制电源和UPS电源。
第二章工厂变配电室值班技能培训
实验三变压器的有载调压
一．实验目的
了解变压器有载调压的目的和原理。
对工厂便配电所的主接线方案有下列基本要求
工厂供电实验指导书4
工厂供电实验指导书4工厂供电实验指导书4⒈引言本文档旨在提供关于工厂供电实验的详细指导。
工厂供电是指为工厂提供稳定可靠的电力供应。
本指导书将介绍工厂供电的基本原理、实验所需设备以及实验步骤。
⒉工厂供电原理⑴供电网络结构详细介绍工厂供电的网络结构，包括电源变电站、主配电室、次配电室等。
⑵电力负荷计算介绍如何计算工厂的电力负荷，包括瞬时负荷和平均负荷的计算方法。
⑶电压稳定与调节说明如何保持工厂供电的电压稳定，并介绍电压调节的方法和设备。
⒊实验设备⑴变电站设备变电站所需的设备，包括变压器、隔离开关、断路器等。
⑵配电室设备介绍主配电室和次配电室所需的设备，包括开关柜、遥控装置等。
⑶电能计量装置说明工厂供电需要使用的电能计量装置，包括电能表、功率因数仪等。
⒋实验步骤⑴实验前准备列出实验前需要做的准备工作，包括检查设备状态、连接电源等。
⑵实验过程详细描述实验的步骤和操作方法，包括开启电源、测量电压电流等。
⑶实验结果分析解释实验结果，并对供电网络的性能进行评估和分析。
⒌附件本文档涉及以下附件：附件1：工厂供电实验数据记录表附件2：工厂供电设备布置图⒍法律名词及注释⑴供电网络法规解释与工厂供电相关的法律名词，如电力法、配电规程等。
⑵设备安全标准介绍与工厂供电设备安全相关的法律要求，如安全生产法、设备安全标准等。
⒎结束语本文档提供了关于工厂供电实验的详细指导，包括原理、设备和实验步骤等内容。
通过实验，可以更好地理解和掌握工厂供电的基本知识和操作技巧。
希望本文档能对工厂供电实验的学习和实践有所帮助。
工厂供电实验指导书2
实验七 模拟系统正常、最大、最小运行方式一．实验目的理解电力系统的运行方式以及运行方式对继电保护的影响。
二．实验说明在电力系统分析课程中，已学过电力系统等值网络的相关内容。
可知输电线路长短﹑电压级数﹑网络结构等，都会影响网络等值参数。
在实际中，由于不同时刻投入系统的发电机变压器数有可能发生改变，高压线路检修等情况，网络参数也在发生变化。
在继电保护课程中规定：通过保护安装处的短路电流最大时的运行方式称为系统最大运行方式，此时系统阻抗为最小。
反之，当流过保护安装处的短路电流为最小时的运行方式称为系统最小运行方式，此时系统阻抗最大。
由此可见，可将电力系统等效成一个电压源，最大最小运行方式是它在两个极端阻抗参数下的工况。
作为保护装置，应该保证被保护对象在任何工况下发生任何情况的故障，保护装置都能可靠动作。
对于线路的电流电压保护，可以认为保护设计与整定中考虑了两种极端情况后，其它情况下都能可靠动作。
三．实验内容与步骤1．将线路XL1的电流互感器TA12﹑电压互感器TV8的出口端与保护装置相连。
如图7-2所示。
2．开启实验设备，运行方式设置为最大。
QS8,QS10,QS15拨到“ON ”,按下QF6,QF11的合闸按钮。
3．合上d2，在线路XL1段进行三相短路。
记录此时的短路电流和2#10KV 母线残余电压。
4．解除短路故障，将运行方式切换至正常。
合上d2，在线路XL1段进行第二次短路，记录短路电流和2#10KV 母线残余电压。
5．解除短路故障，将运行方式切换至最小，重复步骤3，记录短路电流和2#10KV 母线残余电压。
6．将实验数据填入表7-1。
四．实验报告1．计算三相短路时的短路电流和母线残余电压。
短路电流计算公式： 1)3(l X K X X E I +=ϕ三相短路时母线残余电压：1)3(3l k cy X I U =ϕE ——系统次暂态相电势；（理论值为V 3100） X X ——系统电抗；（最大方式时,2Ω=XX正常方式时,4Ω=X X 最小方式时,6Ω=X X ）X ——被保护线路每公里电抗；l 1 ——被保护线路XL1的全长。
工厂供电实训实验报告范文
一、实验目的1. 理解工厂供电系统的基本组成和运行原理。
2. 掌握工厂供电设备的使用方法和维护保养知识。
3. 培养动手操作能力和分析解决问题的能力。
4. 了解工厂供电系统的安全操作规程。
二、实验时间2023年10月15日—2023年10月19日三、实验地点XX工厂供电实训基地四、实验指导教师XX（职称）五、实验内容1. 工厂供电系统概述2. 变压器及配电柜的操作与维护3. 低压电器及保护装置的使用4. 工厂供电系统故障排查及处理5. 实验操作及记录六、实验步骤1. 工厂供电系统概述（1）讲解工厂供电系统的基本组成，包括发电厂、输电线路、变电站、配电线路和用电设备等。
（2）介绍工厂供电系统的运行原理，包括电能的产生、输送、分配和使用。
（3）分析工厂供电系统的特点，如电压等级、供电方式、负荷特性等。
2. 变压器及配电柜的操作与维护（1）讲解变压器的基本原理、构造和分类。
（2）演示变压器的操作方法，包括投切、调整电压等。
（3）讲解配电柜的组成和功能，演示配电柜的操作方法。
（4）介绍变压器和配电柜的维护保养知识，包括定期检查、清洁、润滑等。
3. 低压电器及保护装置的使用（1）讲解低压电器的种类、性能和应用。
（2）演示低压电器的安装、调试和使用方法。
（3）介绍保护装置的种类、作用和使用方法，如熔断器、断路器、继电器等。
4. 工厂供电系统故障排查及处理（1）讲解工厂供电系统常见故障的类型和原因。
（2）演示故障排查的方法和步骤。
（3）介绍故障处理的方法和注意事项。
5. 实验操作及记录（1）按照实验指导书的要求，进行实验操作。
（2）认真观察实验现象，记录实验数据。
（3）分析实验结果，总结实验心得。
七、实验结果与分析1. 变压器及配电柜的操作与维护通过实验，掌握了变压器的操作方法和维护保养知识，能够正确地进行变压器投切和调整电压。
2. 低压电器及保护装置的使用通过实验，了解了低压电器的种类、性能和应用，掌握了低压电器的安装、调试和使用方法。
工厂供电实验指导书.
第三章工厂高压线路的微机继电保护实验一模拟系统正常、最大、最小运行方式一．实验目的了解电力系统的几种运行方式。
二．实验内容1．接通电源。
隔离开关QS1、QS3、QS5、QS9、QS15打到“ON”的位置。
分别按下QF1、QF3、QF5、QF7、QF11、QF12的“ON”绿色按钮，红色指示灯亮。
运行方式切换为最大。
2．按下故障确认按钮d4。
记录此时的短路电流和母线残余电压。
3．解除短路故障，将运行方式切换至正常。
再次按下d4，记录短路电流和母线残余电压。
4．解除短路故障，将运行方式切换至最小，重复步骤3，记录短路电流和母线残余电压。
5．将实验数据填入下表中:实验二微机线路保护装置参数整定操作一．实验目的掌握微机线路保护装置参数整定的原则及方法。
二．实验内容阅读微机线路保护装置的使用说明（如下），并在微机线路保护装置上进行实际操作。
XNR-800微机保护测控装置使用说明书一．保护测控装置面板图标使用说明：1．微机保护测控装置说明：微机保护测控装置包含以下型号内容：XNR-871 线路保护测控装置；XNR-872 变压器保护测控装置；XNR-873 电动机保护测控装置；XNR-896 电动机差动保护测控装置；XNR-876 电容器保护测控装置；XNR-862 母联备自投保护测控装置；XNR-865 母线PT保护测控装置；XNR-891 主变差动保护测控装置；XNR-882 主变后备保护测控装置；该类型保护测控装置的名称在保护测控装置的最上端直接显示；2．微机保护测控装置面板指示灯说明：此类型的面板指示灯共有七个，从上往下依次排列顺序如下：O 运行：表示装置的运行状态，正常运行时为绿色显示且不停的闪烁。
O 电源：表示装置的工作电源是否正常，正常运行时为绿色显示且常亮。
O 告警：表示装置检测的设备有不正常的状态发生，正常运行时不显示，出现不正常状态时显示红色。
过负荷、PT断线、PT失压、零序过流、小电流接地、轻瓦斯、温度升高等情况出现时指示灯显示红色。
工厂供电实验指导书-THSPGC.
第一部分 THSPGC-1 型工厂供电技术实训装置简介“THSPGC-1 工厂供电技术实训装置”是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基础》(高级工适用、《电工技师培训教材》结合《工厂供电》和《供配电技术》等课程研制生产的。
主要对教材中的35kV 总降压变电所、10kV 高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内容进行设计开发的,通过在本实训装置中的技能训练能在深入理解专业知识的同时,培养学生的实践技能。
并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、模拟表记、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。
THSPGC-1 型工厂供电技术实训装置如图1-1:THSPGC-1 型工厂供电技术实训装置(简称“实训装置”是由操作屏和控制柜两部分组成,他们之间通过三根航空导线连接。
三根连接导线分别是:控制信号线、采集信号线、主回路连接线。
整个实训装置是由工厂供配电网络操作实训面板、微机装置控制及二次回路控制实训操作面板、微机线路保护及其设置单元、电秒表计时单元、微机电动机保护及其设置单元、电动机组启动及负荷控制单元、触摸屏控制单元、PLC 控制单元、仪表测量单元、有载调压分接头控制单元、无功自动补偿控制单元、备自投控制单元、接口备用扩展单元及电源等单元构成。
整个工厂的供配电电力一次主接线线路结构如图1-2 所示:本实训装置模拟有35 kV、10kV 两个不同的电压等级的中型工厂供电系统。
该装置用一对方形按扭来模拟实际中的断路器,长柄带灯旋钮来模拟实际中的隔离开关。
当按下面板上的红色方形按钮(“合闸”,红色按钮指示灯亮,表示断路器处于合闸状态;按下绿色方形按钮(“分闸”,绿色按钮指示灯亮,表示断路器处于分闸状态;当把长柄带灯旋钮(“隔离开关”拨至竖直方向时,红色指示灯亮,表示隔离开关处于合闸状态;当把长柄带灯旋钮(“隔离开关”逆时针拨转30 度,指示灯灭,表示隔离开关处于分闸状态。
成都理工大学工厂供电实验报告
成都理工大学工厂供电实验报告姓名：学号：班级：电气2班日期：指导老师：杨小峰工厂供电实验报告随着计算机技术的飞速发展，计算机CAD技术已经深入到机械工程中，我们可以利用CAD技术设计图纸，用CAD强大的辅助图形设计和元件库功能改变传统的绘图方式，使我们电气类的学生既能摆脱传统制图学习的抽象和枯燥，又能使我们的绘图学习变得更轻松而高效，并且更能适应现在社会对技术性人员的需求。
学习了AutoCAD这门课程，我对我们的专业又有了更深的了解，CAD是我们专业所必学的一个软件，这个软件不仅广泛用于电气工程、工业制图中的建筑工程、装饰设计、环境艺术设计、水电工程、土木施工、精密零件、模具、设备等。
还广泛应用于土木建筑、装饰装潢、城市规划、园林设计、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域。
AutoCAD是由美Autodesk公司开发的通用计算机辅助设计软件，具有易于掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，在电气行业中有着重要的应用，AutoCAD是当前最流行的计算机辅助设计软件之一，具有强大的绘图功能。
一方面，电气原理图是AutoCAD 的基础。
比如设计图纸、设计流程。
另一方面，AutoCAD是促进制图教学的有效工具。
它取代了手工制图方法，利用其强大的绘图功能和编辑修改功能，可以快速、准确、美观地表达出所要画的电气图样，极大地提高了绘图效率和绘图质量。
学习了CAD制图，我也总结了自己的一些学习经验和方法：首先，我认为基础很重要，学习CAD，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图的能力，所以，我认为学好几何数学是基础，几何数学学的好的人C A D制图学起来会轻松容易的多。
所以要想学好CAD，一定要打好基础。
其次，基础不是很好的学生也不要放弃，循序渐进，不气不馁，多花点时间，使自己能由浅到深，一步一步来，由简到繁的掌握CAD的基础、技巧和方法；再次，学习的知识要学以致用，这会使自己有很大的进步，不要把主要精力花在各个命令孤立地学习上，要把学以致用的原则贯穿整个学习过程，从而使自己对绘图命令又深刻和形象的理解，这有利于培养自己独立绘图的能力。
工厂供电实验报告
工厂供电实验报告指导老师：杨小峰专业：电气工程及其自动化学生：唐帅学号：200906050418实验一、变配电所电气工程图的绘制一、实验目的1. 熟悉变配电所的型式与总体布局。
2. 了解较复杂图纸绘制的步骤。
3. 进一步提高绘图速度。
熟悉相应的电气符号二、实验仪器设备及器材个人计算机及CAD软件三、实验要求1．预习变配电所电气工程图绘制的有关内容；熟悉布置图、系统图。
写出预习报告：a变配电所的型式有哪些。
B变配电室的绘制工作几部分。
C平面布置图的设备有哪些。
2．实验过程中，按实验步骤进行操作，保存实验结果。
如果未达到要求，查找问题，重新进行操作，直到达到要求。
3．实验结束后，写出实验报告，包括以下内容：a. 变配电所的组成。
b. 系统图的绘制过程。
c. 如何布置变压器与配电柜。
四、实验步骤1.打开桌面实验软件图标进入实验软件，将会产生如下界面2.认识菜单功能键，熟悉并掌握他们的功能，主要掌握最右边工具栏的内容。
直线圆删除复制镜像移动修剪等等，这些功能将会在实验过程中用到。
3.绘制变电所电源进线点击左边直线图表，在工作区域位置画出一条树立的直线，然后点击矩形绘制出一个电阻，然后绘制出接地图表，如图：，然后继续绘制电源进线的保护开关，在电源进线测绘制电流互感器，点击图表，找准圆心位置，然后输入半径大小20，绘制一个圆，然后点击镜像，用鼠标选中绘制好的圆，然后选一个对称轴，先点击鼠标右键，然后点击鼠标左键，这是对称轴起点，然后在另外一个位置点击鼠标左键选择对称轴终点，最后点击确定就绘制出两个电流互感器，然后用同样的方法镜像出与之对称的另外两个电流互感器。
如图所示另外一种方法也可以点击复制，同样是先点击复制按钮，然后选中圆，之后在任意位置先左键后右键，然后出现一个虚圆，找到适当的位置点击左键就可以得到同样的效果。
在用同样的步骤绘制出母线进线测的点电流互感器。
然后画出母线，通过母线按照上面的方法绘制出各个支线供电，分别供到各个子网络中去，绘制的时候先绘制一个子网络，然后采用镜像或者复制的方法，得到多个子网络的装配图，如图所示，当绘制出一路进线之后，由于对于像学校、一样、政府这些地方需要采用双回路供电，所以绘制出一路进线之后用镜像的方式绘制出第二路进线，然后在母线侧绘制出一个切换开关，为的是实现双回路供电的灵活切换，保证线路供电正常，如图所示：五、实验总结实验过程全是在不断探索，不断完善的基础上进行的，比起看着实验指导书操作花的时间多了不少，但是记忆深刻，尤其是在绘制镜像功能的时候，尝试了很多次终于知道了操作镜像的步骤，进而顺着这种方法，进而得到了复制，移动等的功能操作步骤，当时就有不少收获，随后的实验中慢慢掌握其他的操作步骤，最后绘制出工厂电气图的绘制。
工厂供电实验指导书1综述

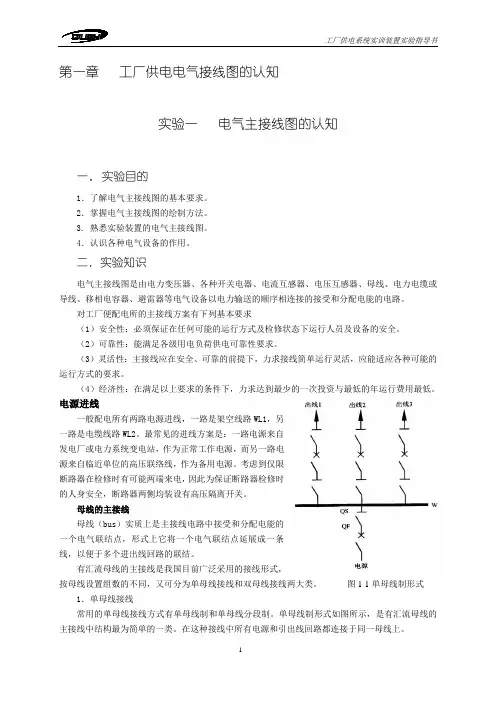

第一章工厂供电电气接线图的认知实验一电气主接线图的认知一. 实验目的1.了解电气主接线图的基本要求。
2.掌握电气主接线图的绘制方法。
3.熟悉实验装置的电气主接线图。
4.认识各种电气设备的作用。
二. 实验知识电气主接线图是由电力变压器、各种开关电器、电流互感器、电压互感器、母线、电力电缆或导线、移相电容器、避雷器等电气设备以电力输送的顺序相连接的接受和分配电能的电路。
对工厂便配电所的主接线方案有下列基本要求(1)安全性：必须保证在任何可能的运行方式及检修状态下运行人员及设备的安全。
(2)可靠性：能满足各级用电负荷供电可靠性要求。
(3)灵活性：主接线应在安全、可靠的前提下，力求接线简单运行灵活，应能适应各种可能的运行方式的要求。
(4)经济性：在满足以上要求的条件下，力求达到最少的一次投资与最低的年运行费用最低。
电源进线一般配电所有两路电源进线，一路是架空线路WL1另一路是电缆线路WL2最常见的进线方案是：一路电源来自发电厂或电力系统变电站，作为正常工作电源，而另一路电源来自临近单位的高压联络线，作为备用电源。
考虑到仅限断路器在检修时有可能两端来电，因此为保证断路器检修时的人身安全，断路器两侧均装设有高压隔离开关。
母线的主接线母线(bus)实质上是主接线电路中接受和分配电能的一个电气联结点，形式上它将一个电气联结点延展成一条线，以便于多个进出线回路的联结。
有汇流母线的主接线是我国目前广泛采用的接线形式，按母线设置组数的不同，又可分为单母线接线和双母线接线两大类。
1.单母线接线常用的单母线接线方式有单母线制和单母线分段制。
单母线制形式如图所示，是有汇流母线的主接线中结构最为简单的一类。
在这种接线中所有电源和引出线回路都连接于同一母线上。
单母线制的可靠性和灵活性都较低，母线或连接于母线上的任一隔离开关发生故障或检修时，都将影响全部负荷的用电。
2,双母线接线对于特别重要的负荷，当采用单母线分段接线，可靠性不能满足要求时，可考虑采用双母线接线，如图所示。
供配电实验指导书
供配电实验指导书供配电实验指导书2012年5⽉第⼀章绪论第⼀节实验安全操作规程为了按时完成实验，确保实验时⼈⾝安全与设备安全，要严格遵守下列规定的安全操作规程。
1 实验时，⼈体不可接触带电线路。
2 接线或拆线都必须在切断电源的情况下进⾏。
3 学⽣独⽴完成接线或改接线路后必须经指导教师检查和允许，并使组内其他同学引起注意后⽅可接通电源。
实验中如发⽣事故，应⽴即切断电源，经查清问题和妥善处理故障后，才能继续进⾏实验。
4 通电前应先检查所有仪表量程是否符合要求，是否有短路回路存在，以免损坏仪表或电源。
5 总电源或实验台控制屏上的电源应由实验指导教师来控制，其他⼈员只能经指导教师允许后⽅可操作，不得⾃⾏合闸。
第⼆节发电⼚、变电所⼆次系统的基本概念⼀、⼀次系统与⼆次系统的概念发电⼚和变电所的电⽓设备分为⼀次设备和⼆次设备，⼀次设备有：发电机、变压器、断路器、隔离开关、电抗器、电⼒电缆以及母线、输电线路等。
由这些设备按⼀定规律相互连接构成的电路称为⼀次接线或⼀次回路，它是发电、变电和输配电的主体。
⼆次设备包括监察测量仪表、控制及信号器具、继电保护装置、⾃动装置、远动装置等。
这些设备通常是由电流互感器、电压互感器、蓄电池组成或⼚（所）⽤低压电源供电，表明它们互相连接关系的电路称为⼆次接线⼜称⼆次回路。
⼆次回路的设备通常为低压设备。
在发电⼚和变电所中，虽然⼀次接线是主体，但是，要实现安全、可靠、优质、经济地发、变、输配电，⼆次接线同样是不可缺少的重要组成部分。
特别是对于运⾏控制⽽⾔，⼆次接线显得更加重要。
⼆、断路器的控制回路和信号回路在发电⼚和变电所内对断路器的控制，按控制地点可分集中控制和就地控制两种。
对主要设备，如发电机、主变压器、母线分段或母联、旁路断路器、35KV及以上电压的线路以及⾼、低压⼚⽤⼯作与备⽤变压器等采⽤集中控制，对6~10KV线路以及⼚⽤电动机等采⽤就地控制。
所谓集中控制就是集中在主控制室内进⾏控制，被控的断路器与主控制室之间⼀般都有⼏⼗⽶到⼏百⽶的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 电磁型电流继电器和电压继电器实验一、实验目的1、 熟悉DL 型电流继电器和DY 型电压继电器的结构、原理和基本特性；2、 掌握动作电流值、动作电压值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、返回系数在设计继电保护装置中有何重要用途？ 三、原理说明DL —20c 系列电流继电器常用于反映发电机、变压器及输电线路的短路和过负荷的继电保护装置中。
DY —20c 系列电压继电器常用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。
DL —20c 、DY —20c 系列继电器的内部接线图见图15一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流（压）继电器：当电流（压）升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
低电压继电器：当电压降低至整定电压时,继电器立即动作,常开触点断开，常闭触点闭合。
继电器的铭牌刻度值是按电流继电器两线圈相串联，电压继电器两线圈并联时标注的,指示值等于整定值。
若上述二继电器两线圈分别改作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图15-1电流（电压）继电器内部接线图12348765DL-21C DY-21C、26C 12348765DL-23CDY-23C、28C 12348765DY-22C 12348765DL-24C DY-24C、29C12348765DL-25CDY-25C 2348765DL-21CDY-21C、26C12348765DY-23C、28C 12348765DL-22CDY-22C 1234876DL-24C DY-24C、29C 12348765DY-25C图15-2电流继电器实验接线图图15-3过电压继电器实验接线图五、实验内容与步骤1、绝缘测试(略)2、整定点的动作值、返回值及返回系数测试实验接线图15－2、图15－3、图15－4分别为电流继电器及过（低）电压继电器的实验接线，可根据下述要求分别进行实验。
实验的参数电流值（或电压值）可用三相自耦调压器、短路开关等设备进行调节。
（1）电流继电器的动作电流和返回电流测试a、选择DL—24C/2型电流继电器，确定动作值并进行初步整定。
本实验整定值为0.8A 及1.6A的两种工作状态，见表15－2。
b、根据整定值的要求对继电器线圈确定接线方式（串联或并联）；查表15－5。
c、按图15--2接线，保证自耦调压器输出为零，关断直流电源和微机保护装置。
将BC段短路点调至线路首端，设置成最大运行方式下的三相短路，合上QF1、QF2；检查无误后，调节自耦调压器，增大输出电流，使继电器动作。
读取能使继电器动作的最小电流值（继电器常开触点由断开变成闭合的最小电流），并记入表15－2中。
动作电流用I dj 表示。
继电器动作后，反向调节自耦调压器及变阻器以降低输出电流，使触点开始返回至原来位置时的最大电流称为返回电流，用I fj 表示，读取此值并记入表15—2。
据此计算返回系数；继电器的返回系数是返回电流与动作电流的比值，用K f 表示，即：djfj f I I K过电流继电器的返回系数在0.85～0.9之间。
当小于0.85或大于0.9时，应进行调整，调整方法详见本节第（4）点。
表15-2电流继电器实验结果记录表（2）过电压继电器的动作电压和返回电压测试a 、选择DY —28c/160型过电压继电器（当过电压继电器使用），确定动作值为1.2倍的额定电压，即实验参数取120V 并进行初步整定。
b 、根据整定值要求确定继电器线圈的接线方式，查表15－6。
c 、将自耦调压器逆时针方向方向调到底，保证电压输出为零。
按图15--3接线。
检查无误后，调节自耦调压器，分别读取能使继电器动作的最小电压U dj 和使继电器返回的最高电压U fj ，记入表15－3并计算返回系数K f 。
返回系数的含义与电流继电器的相同。
返回系数不应小于0.85，当大于0.9时，也应进行调整。
（3）低电压继电器的动作电压和返回电压测试a 、选择DY —28c/160型低电压继电器，确定动作值为0.7倍的额定电压，即实验参数取70V 并进行初步整定。
b 、根据整定值要求确定继电器线圈的接线方式，查表15－6。
c 、按图15--3接线，调节自耦调压器，增大输出电压，先对继电器加100伏电压，然后逐步降低电压，至继电器舌片开始跌落时的电压称为动作电压U dj ，再升高电压至舌片开始被吸上时的电压称为返回电压U fj ，将所取得的数值记入表15－3并计算返回系数。
返回系数K f 为:djfj f U U K低电压继电器的返回系数不大于1.2，用于强行励磁时不应大于1.06。
以上实验，要求平稳单方向地调节电流或电压的实验参数值，并应注意继电器舌片转动情况。
如遇到舌片有中途停顿或其他不正常现象时，应检查轴承有无污垢、触点位置是否正常、舌片与电磁铁有无相碰等现象存在。
动作值与返回值的测量应重复三次，每次测量值与整定值的误差不应大于±3%。
否则应检查轴承和轴尖。
在实验中，除了测试整定点的技术参数外，还应进行刻度检验。
用整定电流的1.2倍或额定电压1.1倍进行冲击试验后，复试定值，与整定值的误差不应超过±3%。
否则应检查可动部分的支架与调整机构是否有问题，或线圈内部是否层间短路等。
表15-3电压继电器实验结果记录表图15－4 低电压继电器实验接线图六、实验报告实验结束后，针对过电流、过电压、低电压继电器实验的要求及相应动作值、返回值、返回系数的具体整定方法，按实验报告编写的格式和要求及时写出电流继电器、电压继电器的实验报告。
对本实验有何体会，并解答本实验相关的思考题。
实验二电磁型时间继电器实验一、实验目的1、熟悉DS—20系列时间继电器的实际结构、工作原理和基本特性；2、掌握时限的整定和试验调整方法。
二、预习与思考1、绝缘测试时发现绝缘电阻下降，且不符合要求，试问这是什么原因引起的？2、对某一整定点动作时间的测定，所测得的数值大于（或小于）该点整定的时间，并超出允许误差时，你用什么方法进行调整？3、根据你所学的知识，说明时间继电器常用在哪些继电保护装置及自动化的电路中？三、原理说明DS—20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
该系列的时间继电器是带有延时机构的吸入式电磁继电器，其中DS—21～DS—24 是内附热稳定限流电阻型时间继电器(线圈适于短时工作)，DS—21/c～DS—24/c是外附热稳定限流电阻型时间继电器(线圈适于长时工作)。
DS—25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图16-1。
图16-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，常开触点瞬时闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，经延时后闭合常开主触点，从而实现所需的延时控制。
当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，它通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
五、实验内容与步骤 1、内部结构检查 2、绝缘测试（略） 3、动作时间测定动作时间测定的目的是检查时间继电器的控制延时动作的准确程度，也能从中发现时间继电器机械部分所存在的问题。
测定是在额定电压下，取所试验继电器允许时限整定范围内的大、中、小四点的整定时间值（见表16－2），在每点测定三次，其误差应符合表16—2的要求。
用电秒表测定时图16-2时间继电器实验接线图按图16-2接线后，将继电器定时标度放在较小的刻度上（如DS —23型可整定在2.5s ）。
打开电秒表工作电源开关，并将电秒表复位，合上开关S ，使继电器与电秒表同时起动，12181716151413DS-21~22时间继电器正面内部接线图DS-21/C~22/C时间继电器正面内部接线图1256181716151413V56VR3434继电器动作后经一定时限后，触点（5）（6）闭合。
将电秒表控制端“I”和“II”短接，秒表停止记数，此时电秒表所指示的时间就是继电器的延时时间，把测得数据填入表16－3中。
每一整定时间刻度应测定三次，取三次平均值作为该刻度的动作值。
表16-2 时间继电器整定时间与允许误差然后将定时标度分别置于中间刻度5s、7.5s及最大刻度10s上，按上述方法各重复三次，求平均值。
动作时限应和刻度值相符，允许误差不得超过表16－2中的规定值，若误差大于规定时，可调节钟表机构摆轮上弹簧的松紧程度，具体操作应在教师指导下进行。
表16-3时间继电器的实验记录六、 实验报告实验结束后，结合时间继电器的各项测试内容及时限整定的具体方法，按实验报告编写的格式和要求，及时地完成本实验的报告，并写出对本次实验的体会和思考题的答案。
实验三、中间继电器实验一、实验目的1、通过本实验，熟悉中间继电器的实际结构、工作原理与基本特性；2、掌握对各类中间继电器的测试和调整方法。
二、预习与思考1、为什么目前在一些保护屏上广泛采用DZ －30B 系列中间继电器，它与DZ －10系列中间继电器比较有那些特点？2、具有保持绕组的中间继电器为什么要进行极性检验？如何判明各绕组的同极性端子。
3、使用中间继电器一般根据哪几个指标进行选择？4、发电厂、变电所的继电保护及自动化装置中常用哪几种中间继电器？ 三、原理说明DZ —30B 、 DZB —10B 系列中间继电器用于直流操作的各种继电保护和自动控制线路中，它作为辅助继电器，以增加接点数量和接点容量。
1、DZ —30B 为电磁式瞬时动作继电器。
当电压加在线圈两端时，衔铁向闭合位置运动，使常开触点闭合，常闭触点断开。
断开电源时，衔铁在接触片的反弹力下，返回到原始状态，常开触点断开，常闭触点闭合。
继电器内部接线见图17—1。
图17—1 DZ －30B 中间继电器内部接线图V 12345618171615141310DZ-31B 三 常开触点三转换触点1211987V 1245618171615141310DZ-32B 六常开触点12119872、DZB —10B 系列是具有保持绕组的中间继电器。
它基于电磁原理工作，按不同要求在同一铁芯上绕有两个以上的线圈，其中DZB －11B 、12B 、13B 为电压启动、电流保持型；DZB －14B 为电流启动、电压保持型。
