TN型液晶显示器原理
TN-IPS-VA 三种面板比较
前言：液晶面板就是液晶显示器的屏幕，它的产量、优劣以及市场环境等多种因素都关系着液晶显示器自身的质量、价格和市场走向，因为一台液晶显示器其80％左右的成本都集中在了面板上。
总之，面板一直是液晶显示器最重要的部件，在显示器玩家的眼里，面板更是他们选择的重点。
现在市场的主流面板有3类型，分别是TN、IPS和VA。
众所周知，TN效果是最差的，但VA和IPS究竟谁好一直被争论，它们究竟好在哪里？它们的工作原理是什么？相信不少普通消费者不知道，下面笔者就为大家详细介绍一下TN、IPS以及VA屏的工作原理以及一些技术特性，让菜鸟也能赶快进阶。
TN面板：Twisted Nematic（扭曲向列型）面板主要生产厂商：三星，LG-Display，奇美，友达广电，瀚宇彩晶TN全称为Twisted Nematic（扭曲向列型）面板，低廉的生产成本使TN成为了应用最广泛的入门级液晶面板。
更确切地说，在目前市面上主流的中低端液晶显示器中被广泛使用的TN面板为TN+Film类型面板。
这种类型的液晶面板应该算是应用于入门级和中端的面板产品，最为重要的有一点就是价格实惠、低廉，成为众多厂商选用的产品。
TN+film液晶面板主要应用于入门级和中端产品，它基于早期可视角度很小的TN技术（视角最大90度），但在面板上增加了一层转向膜，将可视角度提高到了170度左右，成为了一种视角较广的产品，所以严格的说，TN+film也算是一种广角技术。
工作原理图动态工作原理图断开（亮）动态工作原理图（暗）这是最普遍的液晶模式，当没有施加电压的时候，液晶分子按初始状态排列，这时光线就可以顺利的通过取向层，显示为亮。
而在施加电压后，液晶分子的排列作出了相应改变，光线便不能通过取向层，最终显示为暗。
在上面我们举的例子，只是最简单情况的表现，因为这只是一个象素，而且并没有考虑到色彩，实际情况要复杂的多。
TN屏液晶分子排列由于其液晶分子排列固有结构，对比度很难得到比较大的提升。

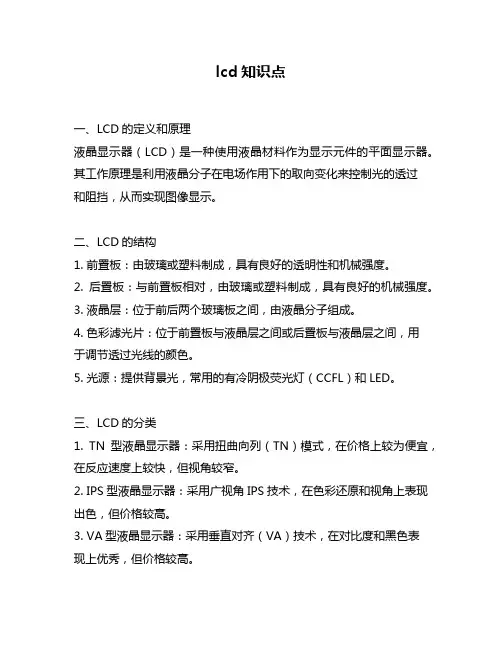

lcd知识点
lcd知识点一、LCD的定义和原理液晶显示器（LCD）是一种使用液晶材料作为显示元件的平面显示器。
其工作原理是利用液晶分子在电场作用下的取向变化来控制光的透过和阻挡，从而实现图像显示。
二、LCD的结构1. 前置板：由玻璃或塑料制成，具有良好的透明性和机械强度。
2. 后置板：与前置板相对，由玻璃或塑料制成，具有良好的机械强度。
3. 液晶层：位于前后两个玻璃板之间，由液晶分子组成。
4. 色彩滤光片：位于前置板与液晶层之间或后置板与液晶层之间，用于调节透过光线的颜色。
5. 光源：提供背景光，常用的有冷阴极荧光灯（CCFL）和LED。
三、LCD的分类1. TN型液晶显示器：采用扭曲向列（TN）模式，在价格上较为便宜，在反应速度上较快，但视角较窄。
2. IPS型液晶显示器：采用广视角IPS技术，在色彩还原和视角上表现出色，但价格较高。
3. VA型液晶显示器：采用垂直对齐（VA）技术，在对比度和黑色表现上优秀，但价格较高。
四、LCD的优缺点1. 优点：（1）体积小，重量轻；（2）功耗低，发热少；（3）分辨率高，显示效果好；（4）无闪烁、无辐射、无眩光。
2. 缺点：（1）视角窄，易出现颜色失真；（2）黑色表现不如CRT；（3）价格相对较高。
五、LCD的常见问题及解决方法1. 屏幕花屏或闪屏：检查数据线是否松动或损坏，并重新插拔一下；若仍然存在问题，则可能是硬件故障。
2. 显示模糊或失真：调整分辨率和刷新率；若仍然存在问题，则可能是驱动程序或显卡故障。
3. 屏幕死点或亮点：检查是否有灰尘或污渍；若仍然存在问题，则可能是液晶层故障。
六、LCD的选购要点1. 分辨率：越高越好。
2. 视角：IPS型液晶显示器视角较广。
3. 对比度：越高越好，一般不低于1000:1。
4. 反应速度：TN型液晶显示器反应速度较快。
5. 色彩还原：IPS型液晶显示器色彩还原较好。
6. 接口类型：HDMI接口支持高清视频传输，DP接口支持4K分辨率。

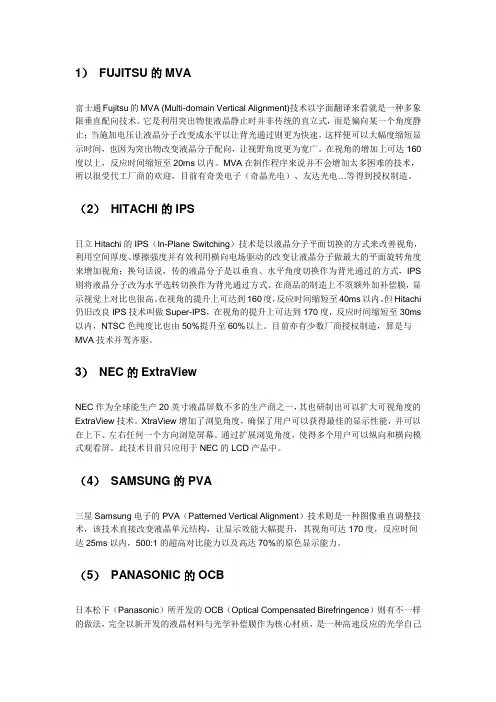

显示器TN面板、MVA面板、PVA面板、IPS面板的区别
1）FUJITSU的MVA富士通Fujitsu的MVA (Multi-domain Vertical Alignment)技术以字面翻译来看就是一种多象限垂直配向技术。
它是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止；当施加电压让液晶分子改变成水平以让背光通过则更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶分子配向，让视野角度更为宽广。
在视角的增加上可达160度以上，反应时间缩短至20ms以内。
MVA在制作程序来说并不会增加太多困难的技术，所以很受代工厂商的欢迎，目前有奇美电子（奇晶光电）、友达光电…等得到授权制造。
（2）HITACHI的IPS日立Hitachi的IPS（In-Plane Switching）技术是以液晶分子平面切换的方式来改善视角，利用空间厚度、摩擦强度并有效利用横向电场驱动的改变让液晶分子做最大的平面旋转角度来增加视角；换句话说，传的液晶分子是以垂直、水平角度切换作为背光通过的方式，IPS 则将液晶分子改为水平选转切换作为背光通过方式。
在商品的制造上不须额外加补偿膜，显示视觉上对比也很高。
在视角的提升上可达到160度，反应时间缩短至40ms以内。
但Hitachi 仍旧改良IPS技术叫做Super-IPS，在视角的提升上可达到170度，反应时间缩短至30ms 以内，NTSC色纯度比也由50%提升至60%以上。
目前亦有少数厂商授权制造，算是与MVA技术并驾齐驱。
3）NEC的ExtraViewNEC作为全球能生产20英寸液晶屏数不多的生产商之一，其也研制出可以扩大可视角度的ExtraView技术。
XtraView增加了浏览角度，确保了用户可以获得最佳的显示性能，并可以在上下、左右任何一个方向浏览屏幕。
通过扩展浏览角度，使得多个用户可以纵向和横向模式观看屏。
此技术目前只应用于NEC的LCD产品中。
（4）SAMSUNG的PVA三星Samsung电子的PVA（Patterned Vertical Alignment）技术则是一种图像垂直调整技术，该技术直接改变液晶单元结构，让显示效能大幅提升，其视角可达170度，反应时间达25ms以内，500:1的超高对比能力以及高达70%的原色显示能力。
液晶的几种模式的工作原理1液晶材料是液晶显示器件的主体无论哪
液晶的几种模式的工作原理1、液晶材料是液晶显示器件的主体。
无论哪一种液晶显示器都是以下述原理为基础进行工作的，即通过电场或热等外场的作用，使液晶分子从特定的初始排列状态转变为其他排列状态，随着液晶分子排列方式的改变，其表现出来的光学特性（双折射特性）发生相应改变，最终变换为明暗视觉变化。
2、现在普通的TFT有源矩阵液晶显示器采用的工作方式都是TN(Twisted Nematic)模式的常白方式（Normally White）。
TN模式的最重要特点是液晶盒的设置满足摩根条件（其具体表述为：液晶分子的扭曲螺距和其折射率各向异性的乘积远大于入射光波长的一半，即Δnd »λ/2），这样光在通过该液晶层时，其偏振面发生的旋转就与波长无关，（或者说当满足摩根条件时，不同波长的入射光经过液晶层后各自偏振面产生的旋转角度是一样的）；液晶盒中充满Np（正性向列相）液晶，液晶分子沿面排列，且分子长轴在上下玻璃基片之间连续扭曲90º，上下偏振片正交设置。
TN盒子的工作原理如下图1.1所示：在断开态，由于满足摩根条件，而且起偏器的偏振化方向与下基板表面处液晶分子指向矢平行，所以经起偏器获得的入射线偏光射入液晶层后会随着液晶分子的逐步扭曲同步旋转（这就是所谓的：旋光效应），当到达上基板时其偏振面旋转达到90º，此时其偏振方向变成与检偏器的偏振化方向平行，这样该线偏光就可以穿过检偏器而展现亮态显示（由于无电场时为白画面，所以称之为“常白方式”）。
当我们给液晶盒施加一个大于阈值Vth的电压时，Np型向列液晶分子的扭曲结构就会被破坏，变成沿电场方向倾斜排列；当外加电压达到2Vth时，除上下基板表面处分子外其它所有液晶分子都变成沿电场方向再排列，这时TN盒的90º旋光性能消失，正交偏振片之间的液晶盒失去透光作用，从而得到暗态显示。
3、当前还有STN模式，它利用的是液晶分子的双折射特性进行工作的（而上面的TN模式利用的是特殊设置的液晶分子层的旋光特性进行工作的）。
TFT-LCD显示原理及基本构成
TFT-LCD 彩膜基板CW48 제품개발 Status
公司保密资料，仅供内部学习，不得外传！
TFT-LCD 彩膜基板CW制4备8 제품개발 Status
公司保密资料，仅供内部学习，不得外传！
PS
< SEM >
CW48 제품개발 Status
< 3D >
Main PS
公司保密资料，仅供内部学习，不得外传！
什么是液晶 CW48 제품개발 Status
在一定温度范围内，既具有各项异性晶体所具有的双折射性，又具有液体流动性的物质状态，被称为液晶态。 液晶态是介于晶体和液态之间的一种状态，有人称之为物质的第四种形态。
液晶分子都是有序排列的，根据排列的不 同，热致液晶分为向列相、近晶相和胆甾 相三种液晶相
公司保密资料，仅供内部学习，不得外传！
TFT-LCD 屏的构成CW48 제품개발 Status
1、上偏振片 2、阵列基板
TFT开关器件 3、彩膜基板
R,G,B BM OC 4、液晶 5、取向膜 6、CF-ITO 7、下偏振片 8、隔垫物 9、边框胶、转印电极
公司保密资料，仅供内部学习，不得外传！
TFT on Array SuCbWs4tr8at제e 품개발 Status
Sub PS
A
B
10um
C
Blue Resin Edge
Red Resin Edge
6um
D
AБайду номын сангаас
B
10um
4um
C
* CF Dummy RGB : PS 無 Dummy RGB
Main 1/6 & Sub 1/3 Total : 1/2
液晶显示器TN、TFT、STN和TFD详解!
以前发表过关于液晶显示器的文章，但感觉不如下面的内容清晰，所以现在给大家参考参考！液晶显示器的分类。
常见的液晶显示器分为TN-LCD(Twisted Nematic-LCD，扭曲向列LCD)、STN-LCD(Super TN-LCD，超扭曲向列LCD)、DSTN-LCD(Double layer STN-LCD，双层超扭曲向列LCD)和TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管LCD)四种。
其中TN-LCD、STN-LCD和DSYN-LCD三种基本的显示原理都相同，只是液晶分子的扭曲角度不同而已。
STN-LCD的液晶分子扭曲角度为180度甚至270度。
而TFT-LCD则采用与TN系列LCD截然不同的显示方式。
TN由于无法显示细腻的字符，通常应用在电子表、计算器上。
作为显示器TN系列的液晶显示器已基本被淘汰，STN由于扭转角度较大，字符显示比TN细腻，同时也支持基本的彩色显示，多用于液晶电视、摄像机的液晶显示器、掌上游戏机等。
而随后的DSTN和TFT 则被广泛制作成液晶显示设备，DSTN液晶显示屏多用于早期的笔记本电脑，由于支持的彩色数有限，所以也称为伪彩显。
TFT则既应用在笔记本电脑上，又逐步进入主流台式显示器市场。
三、TFT液晶显示器的原理。
TFT液晶显示器与TN系列液晶显示器的原理大不相同，但在构造上和TN液晶仍有相似之处，如玻璃基板、ITO膜、配向膜、偏光板等，它也同样采用两夹层间填充液晶分子的设计，只不过把TN上部夹层的电极改为FET晶体管，而下层改为共同电极。
在光源设计上，TFT的显示采用“背透式”照射方式，即假想的光源路径不是像TN液晶那样的从上至下，而是从下向上，这样的作法是在液晶的背部设置类似日光灯的光管。
光源照射时先通过下偏光板向上透出，它也借助液晶分子来传导光线，由于上下夹层的电极改成FET电极和共通电极。
在FET电极导通时，液晶分子的表现如TN液晶的排列状态一样会发生改变，也通过遮光和透光来达到显示的目的。
LCD(液晶显示器)工艺流程
工艺流程一、LCD 显示基本结构和原理： 一般TN型液晶显示器结构如图所示。
1、偏光片：偏光片有一个固定的偏光轴.偏光片的作用是只允许振动方向与其偏光轴方向相同的光通过，而振动方向与偏光轴垂直的光将被其吸收.这样，当自然光通过液晶盒的入射偏光片（称为起偏器）后,只剩下振动方向与起偏器偏光轴相同的光,即成为线性偏振光。
2、ITO 玻璃：在平整的玻璃基板上镀了一层氧化铟锡层。
3、液晶：具有类似晶体的各向异性的液态物质。
4、取向层：液晶盒中玻璃片内侧的整个显示区覆盖着一层有机物聚酰亚胺取向薄层，这个取向层经用毛绒布定向摩擦，在薄层上会形成数纳米宽的细沟槽，从而会使长棒型的液晶分子沿沟槽平行排列.而上下两片玻璃的取向层是相互垂直的。
故在液晶层中间的液晶分子是逐渐扭曲的。
扭曲向列相液晶显示的工作原理 如下图:排列盒无外加电压（）排列盒有外加电压（）上图表示了在正交偏光片之间设置TN 排列液晶盒时的电光效应，在这种情况下，自然光经过偏光片（检偏）后出射垂直振动方向的偏振光，经过90度扭曲时，偏振方向亦顺着液晶旋转了90度。
故无外加电压时光能透过，图5-2—2（a)，而在施加一定电压时,由于液晶分子发生了偏转,分子长轴方向与电场方向一致，光的旋光性消失，光被遮断,图5—2-2(b）。
如果把电极制作成图形,即实现了显示。
但如果在平行偏光片之间设置TN排列液晶盒,则光的透过与遮断关系就恰好与上述情形相反。
这种TN效应已成为目前正在广泛普及的TN型液晶显示元件的工作原理并获得实际应用，可以用于实现白色背景上黑色图案或者黑色背景上白色图案的显示。
二、工艺流程简介：液晶显示器主要由ITO导电玻璃、液晶、偏光片、封接材料(边框胶）、导电胶、取向层、衬垫料等组成。
液晶显示器制造工艺流程就是这些材料的加工和组合过程。
液晶显示器制造全部过程大体分为40多道工序,其中实际TN—LCD制程有20多道工序。
实际STN—LCD制程有30多道工序。
tn液晶 显示原理
tn液晶显示原理摘要：一、液晶显示屏的基本工作原理二、液晶投影电视显示原理三、液晶光阀式投影机分类四、液晶光阀式投影机优点五、液晶显示器工作原理总结正文：液晶显示屏的基本工作原理是利用液晶的电一光效应，改变外加电场可使液晶分子排列改变，从而产生对外来光的调制，达到电信号转为光信号的目的。
液晶式投影电视的显示即是利用具有这种特性的无数个液晶片（点）作为光透射开关（阀门）的组合，此类开关也称为液晶光阀。
由于液晶片在外加电信号的作用下可改变其透光性，故在液晶片上会出现与驱动信号（如视频信号）相应的图案。
当光源发出的光通过液晶片（受视频信号控制）和镜头后投射到屏幕时，屏幕上即会显示出所需画面。
液晶光阀式投影机可以分为单片式和三片式两类，按照光源的光束是否透过液晶光阀，又分为透射式和反射式。
通常三片式的亮度比单片式要高，但价格也较贵，同样反射式的亮度也高于透射式。
按照液晶片的图像信号写入方法来分，液晶光阀式投影机又可分为电写入和光写入两种。
电写入型透射式液晶光阀投影机就是通常所谓的液晶显示投影机，它是用电写人方法在三块液晶片或一块液晶片上分别产生R、G、B 电视图像，以此作为光的阀门，在相应的三基色强光源照射下，液晶片对光强度进行调制，并通过光学放大投影到屏幕产生大屏幕彩色图像。
与CRT 式投影机相比，液晶光阀式投影机具有体积小、结构简单、质量轻和调整方便等优点。
它的光学系统因为只用一个投影透镜，所以可用变焦距透镜，画面大小调节和投影调整都很方便。
另外，液晶显示器具有高对比度、高亮度、快速响应、低功耗等优点，成为现代显示技术的主流。
总之，液晶显示器的工作原理主要基于液晶的电一光效应，通过改变外加电场使液晶分子排列改变，从而调制外来光信号。
液晶投影电视和液晶光阀式投影机都是利用这一原理实现图像的显示和投影。
TN与STN型液晶显示器的显示原理
TN型液晶显示器的显示原理2003-4-19扭曲向列型液晶显示器”（Twisted Nematic Liquid crystal display）,简称“TN型液晶显示器”。
这种显示器的液晶组件构造如图11所示。
向列型液晶夹在两片玻璃中间。
这种玻璃的表面上先镀有一层透明而导电的薄膜以作电极之用。
这种薄膜通常是一种铟（Indium）和锡（Tin）的氧化物（Oxide），简称ITO。
然后再在有ITO的玻璃上镀表面配向剂，以使液晶顺着一个特定且平行于玻璃表面之方向排列。
（图11 a）中左边玻璃使液晶排成上下的方向，右边玻璃则使液晶排成垂直于图面之方向。
此组件中之液晶的自然状态具有从左到右共的扭曲, 这也是为什么被称为扭曲型液晶显示器的原因。
利用电场可使液晶旋转的原理，在两电极上加上电压则会使得液晶偏振化方向转向与电场方向平行。
因为液态晶的折射率随液晶的方向而改变，其结果是光经过TN型液晶盒以后其偏振性会发生变化。
我们可以选择适当的厚度使光的偏振化方向刚好改变。
那么，我们就可利用两个平行偏振片使得光完全不能通过（如图12所示）。
若外加足够大的电压Ｖ使得液晶方向转成与电场方向平行，光的偏振性就不会改变。
因此光可顺利通过第二个偏光器。
于是，我们可利用电的开关达到控制光的明暗。
这样会形成透光时为白、不透光时为黑，字符就可以显示在屏幕上了。
STN液晶显示原理2003-4-21STN型的显示原理与TN相类似，不同的是TN扭转式向列场效应的液晶分子是将入射光旋转90度，而STN超扭转式向列场效应是将入射光旋转180~270度。
要在这里说明的是，单纯的TN液晶显示器本身只有明暗两种情形（或称黑白），并没有办法做到色彩的变化。
而STN液晶显示器牵涉液晶材料的关系，以及光线的干涉现象，因此显示的色调都以淡绿色与橘色为主。
但如果在传统单色STN液晶显示器加上一彩色滤光片（color filter），并将单色显示矩阵之任一像素（pixel）分成三个子像素（sub-pixel），分别通过彩色滤光片显示红、绿、蓝三原色，再经由三原色比例之调和，也可以显示出全彩模式的色彩。
tn液晶 显示原理
tn液晶显示原理
TN液晶，即Twisted Nematic liquid crystal，是一种常见的液
晶显示技术，其显示原理如下：
TN液晶是一种各向同性材料，它由两块平行的玻璃基板构成，中间夹着液晶分子层。
在正常情况下，液晶分子是沿着两块玻璃基板之间的方向排列的，称为初始状态。
此时，液晶分子的偏振方向与光的偏振方向垂直，无法通过液晶层，显示器不发光。
当电压施加在液晶分子上时，液晶分子会与电场发生相互作用，改变其排列方向。
此时，液晶分子会扭转一定角度（一般为90°）。
当电压施加到一定程度时，液晶分子的排列方向与光
的偏振方向平行，光线可以通过液晶层，从而使显示器发光。
TN液晶显示器通常使用两个极化片，一个称为透光极化片，
另一个称为偏振片。
通过调整电压，可以改变液晶分子的排列方向，从而改变光的传递和通过的方式，实现液晶显示器的显示效果。

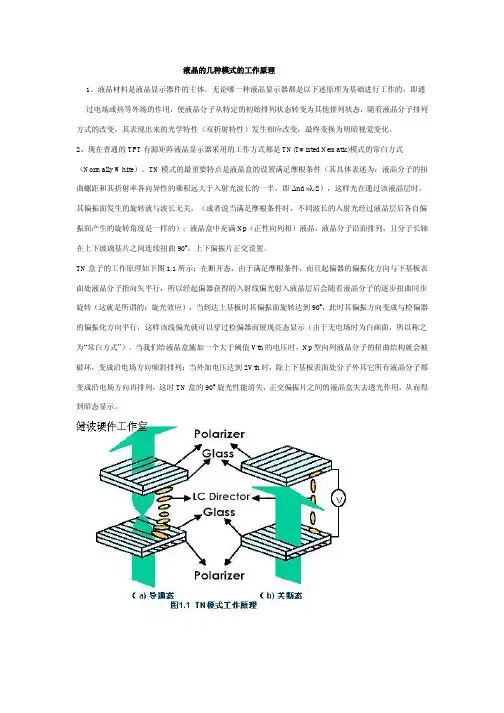

液晶的几种模式的工作原理
液晶的几种模式的工作原理1、液晶材料是液晶显示器件的主体。
无论哪一种液晶显示器都是以下述原理为基础进行工作的，即通过电场或热等外场的作用，使液晶分子从特定的初始排列状态转变为其他排列状态，随着液晶分子排列方式的改变，其表现出来的光学特性（双折射特性）发生相应改变，最终变换为明暗视觉变化。
2、现在普通的TFT有源矩阵液晶显示器采用的工作方式都是TN(Twisted Nematic)模式的常白方式（Normally White）。
TN模式的最重要特点是液晶盒的设置满足摩根条件（其具体表述为：液晶分子的扭曲螺距和其折射率各向异性的乘积远大于入射光波长的一半，即Δnd »λ/2），这样光在通过该液晶层时，其偏振面发生的旋转就与波长无关，（或者说当满足摩根条件时，不同波长的入射光经过液晶层后各自偏振面产生的旋转角度是一样的）；液晶盒中充满Np（正性向列相）液晶，液晶分子沿面排列，且分子长轴在上下玻璃基片之间连续扭曲90º，上下偏振片正交设置。
TN盒子的工作原理如下图1.1所示：在断开态，由于满足摩根条件，而且起偏器的偏振化方向与下基板表面处液晶分子指向矢平行，所以经起偏器获得的入射线偏光射入液晶层后会随着液晶分子的逐步扭曲同步旋转（这就是所谓的：旋光效应），当到达上基板时其偏振面旋转达到90º，此时其偏振方向变成与检偏器的偏振化方向平行，这样该线偏光就可以穿过检偏器而展现亮态显示（由于无电场时为白画面，所以称之为“常白方式”）。
当我们给液晶盒施加一个大于阈值Vth的电压时，Np型向列液晶分子的扭曲结构就会被破坏，变成沿电场方向倾斜排列；当外加电压达到2Vth时，除上下基板表面处分子外其它所有液晶分子都变成沿电场方向再排列，这时TN盒的90º旋光性能消失，正交偏振片之间的液晶盒失去透光作用，从而得到暗态显示。
3、当前还有STN模式，它利用的是液晶分子的双折射特性进行工作的（而上面的TN模式利用的是特殊设置的液晶分子层的旋光特性进行工作的）。
常见的液晶显示器分类
常见的液晶显示器分类基础知识；；常见的液晶显示器分类按物理结构分为四种：(1)扭曲向列型(TN-TwistedNematic);(2)超扭曲向列型(STN-SuperTN);(3)双层超扭曲向列型(DsTN-DualScanTortuosityNomograph);(4)薄膜晶体管型(TFT-ThinFilniTransistor) o1.TN型采用的是液晶显示器中最基本的显示技术，而之后其它种类的液晶显示器也是以TN型为基础来进行改良。
而且，它的运作原理也较其它技术来的简单。
请参照下方的图片。
图中所表示的是TN型液晶显示器的简易构造图，包括了垂直方向与水平方向的偏光板，具有细纹沟槽的配向膜，液晶材料以及导电的玻璃基板。
2.STN型的显示原理与TN相类似。
不同的是，TN扭转式向列场效应的液晶分子是将入射光旋转90度，而STN超扭转式向列场效应是将入射光旋转180, 270 度。
3.DSTN是通过双扫描方式来扫描扭曲向列型液晶显示屏，从而达到完成显示目的。
DSTN是由超扭曲向列型显示器(STN)发展而来的。
由于DSTN采用双扫描技术，因此显示效果相对STN来说，有大幅度提高。
4.TFT型的液晶显示器较为复杂，主要是由：萤光管、导光板、偏光板、滤光板、玻璃基板、配向膜、液晶材料、薄模式晶体管等等构成。
首先，液晶显示器必须先利用背光源，也就是萤光灯管投射出光源，这些光源会先经过一个偏光板然后再经过液晶。
这时液晶分子的排列方式就会改变穿透液晶的光线角度，然后这些光线还必须经过前方的彩色的滤光膜与另一块偏光板。
因此我们只要改变加在液晶上的电压值就可以控制最后出现的光线强度与色彩，这样就能在液晶面板上变化出有不同色调的颜色组合了。
是目前主流液晶显示器的面板。
常见的液晶显示器按物理结构分为四种：(1)扭曲向列型(TN-TWiSted Nematic);(2)超扭曲向列型(STN-Super TN);(3)双层超扭曲向列型(DSTN-DUal Scan Tortuosity Nomograph);(4)薄膜晶体管型(TFT-Thin Film Transistor) o1.TN型采用的是液晶显示器中最基本的显示技术，而之后其它种类的液晶显示器也是以TN型为基础来进行改良。
液晶显示模块(LCM)的基础知识
液晶显示模块（LCM）的基础知识一、LCD的工作原理1、液晶显示器基本常识LCD基本常识液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。
它显示图案或字符只需很小能量。
正因为低功耗和小型化使LCD成为较佳的显示方式。
液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物，它的棒状结构在液晶盒内一般平行排列，但在电场作用下能改变其排列方向。
对于正性TN-LCD，当未加电压到电极时，LCD处于"OFF"态，光能透过LCD呈白态；当在电极上加上电压LCD处于"ON"态，液晶分子长轴方向沿电场方向排列，光不能透过LCD，呈黑态。
有选择地在电极上施加电压，就可以显示出不同的图案。
对于STN-LCD，液晶的扭曲角更大，所以对比度更好，视角更宽。
STN-LCD是基于双折射原理进行显示，它的基色一般为黄绿色，字体蓝色，成为黄绿模。
当使用紫色偏光片时，基色会变成灰色成为灰模。
当使用带补偿膜的偏光片，基色会变成接近白色，此时STN成为黑白模即为FSTN,以上三种模式的偏光片转90°，即变成了蓝模，效果会更佳。
2、液晶0下图是一个反射式TN型液晶显示器的结构图.从图中可以看出,液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。
液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十微米）。
上下玻璃片内侧，对应显示图形部分，镀有透明的氧化铟-氧化锡（简称ITO）导电薄膜，即显示电极。
电极的作用主要是使外部电信号通过其加到液晶上去（这个电信号一般来自IC）。
液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。
定向层的作用是使液晶分子按特定的方向排列，这个定向层通常是一薄层高分子有机物，并经摩擦处理。
在TN型液晶显示器中充有正性向列型液晶。
液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。
解析显示器面板类型TN、IPS、VA
解析显示器面板类型TN/IPS/VA很多消费者在选择液晶显示器时，往往最关心的还是液晶显示器的外观、参数配置、价格等因素，特别是参数配置，直到现在一直仍然有人认为动态对比度越高，代表其显示器性能更好，事实上，按这样的方法来选择显示器是一种误区。
对于液晶显示器而言，其性能的决定因素是其所使用的液晶面板。
液晶面板的种类、优劣等多种因素都联系着液晶显示器自身的性能、价格和定位。
液晶面板关系着玩家最看重的响应时间、色彩、可视角度、对比度等参数，液晶面板的还占据了一台液晶显示器成本的70%左右。
因此，对于消费者而言，选购液晶显示器时，首先应该关注的就是液晶显示器所使用的面板。
▲液晶面板的占据了一台液晶显示器成本的70%左右根据用户的不同定位和需求，液晶面板也分化为很多种。
目前市场上比较常见的就是TN面板，VA面板，IPS面板。
不过对于一些消费者而言，大家对自己到底需要什么样的面板也是心里没底，今天，笔者就从应用的角度出发，带大家一起来认识目前市场上主流的液晶面板，并为大家送上相关产品的推荐，让大家可以更直观地了解自己到底需要购买什么显示器。
TN面板优缺点解析TN面板全称为 Twisted Nematic (扭曲向列型)面板，由于价格低廉，主要用于入门级和中端的液晶显示器，也是目前市场中最常见的面板类型。
目前我们看到的TN面板多是改良型的TN+film，film即补偿膜，用于弥补TN面板可视角度的不足，目前改良的TN面板的可视角度都达到160°。
▲左侧为广视角屏右侧为TN屏（45°视角）▲左侧为广视角屏右侧为TN屏（下偏角20°）TN面板的特点是：液晶分子偏转速度快，因此在响应时间上容易提高。
不过它在色彩的表现上不如IPS型和VA型面板。
TN面板属于软屏，用手轻轻划会出现类似的水纹。
TN面板的优点：由于输出灰阶级数较少，液晶分子偏转速度快，响应时间容易提高，目前市场上6ms以下液晶产品基本采用的是TN面板。
液晶显示器工作原理——TN
液晶显示器工作原理——TN液晶分子的电场操控:液晶是一种具有液态和晶态特性的物质，在不同的电场作用下，具有电场响应性。
液晶显示器中使用的液晶分子通常是向列对齐（TN）的液晶，它们是由一个或多个取代苯环的相连环状结构组成的。
液晶分子在无外加电场时通常是随机排列的，它们的取向使得光线穿过液晶时，会发生速度和方向的改变。
当外加电场施加到液晶分子上时，液晶分子的排列会发生变化，因为液晶分子的结构使得它们在电场作用下会产生取向反转。
这种液晶分子的取向反转可以通过外加电场的大小和方向来控制。
当电场施加在液晶层上时，尤其是施加在电极上时，液晶分子会沿着电场的方向重新排列。
这种重新排列会改变液晶分子对光的折射性质，进而改变液晶层的透明度。
当电场施加完成后，液晶分子会保持在新的状态，直到电场的方向或大小发生变化。
背光源的光源作用:背光源是液晶显示器中用来照亮液晶面板的光源，其作用是提供背光来使液晶层上显示出的图像可见。
典型的液晶显示器中，背光源通常由冷阴极荧光灯（CCFL）或LED（发光二极管）等光源组成。
背光源通常位于液晶显示器的背面，并通过白色光源照亮整个液晶层。
光源的光线通过液晶层后，会遇到液晶分子的取向变化，进而改变光线的传播路径。
液晶显示器通常会通过装有增加透明度的色滤片来控制光线的传播路径。
当没有电场施加在液晶分子上时，液晶分子的排列会使光线通过液晶层时发生最小的散射和吸收，因此背光源照射下来的光线可以直接进入观察者的眼睛。
这时，液晶显示器上的区域看起来是透明的。
当电场施加在液晶分子上时，液晶分子的排列会发生改变。
通过调节施加的电场的大小和方向，可以控制液晶分子排列的程度，从而可以控制光线的传播路径。
当施加的电场足够大时，液晶分子的排列会完全改变，使光线的传播路径发生最大的改变。
这时，背光源照射下来的光线会被液晶层散射和吸收，从而不会进入观察者的眼睛。
这时，液晶显示器上的区域看起来是暗的。
液晶显示器的成像原理是基于液晶分子对光线折射性质的改变和背光的光源作用。
tn型液晶屏控制方法
tn型液晶屏控制方法TN型液晶屏控制方法一、引言液晶显示技术作为目前最常见的显示技术之一，被广泛应用于各类电子设备中。
TN型液晶屏作为其中一种类型，具有响应速度快、成本低等优势，因此得到了广泛的应用。
本文将介绍TN型液晶屏的控制方法。
二、TN型液晶屏的工作原理TN型液晶屏是通过液晶分子的扭转来控制光的透过程度，从而实现显示效果。
液晶分子在没有电场作用时会呈现扭转状，光线无法透过，显示为黑色；而在电场作用下，液晶分子会发生扭转，光线可以透过，显示为彩色。
三、TN型液晶屏的控制信号TN型液晶屏的控制主要通过电压信号来实现。
液晶显示面板上的每个像素都由一个液晶电容和一个薄膜晶体管组成。
通过改变液晶电容的电压，可以改变液晶分子的扭转程度，从而控制光的透过程度。
四、TN型液晶屏的驱动方法TN型液晶屏的驱动方法主要有两种：主动矩阵驱动和被动矩阵驱动。
1. 主动矩阵驱动主动矩阵驱动是通过逐行扫描的方式来控制液晶屏的显示。
在每个刷新周期内，逐行给每个像素点施加电压，从而达到显示的效果。
主动矩阵驱动可以实现高分辨率和高帧率的显示，但是需要较高的功耗。
2. 被动矩阵驱动被动矩阵驱动是通过逐列扫描的方式来控制液晶屏的显示。
在每个刷新周期内，逐列给每个像素点施加电压，从而达到显示的效果。
被动矩阵驱动可以降低功耗，但是会导致显示的分辨率和帧率下降。
五、TN型液晶屏的优化方法为了提高TN型液晶屏的显示效果，可以采取以下优化方法：1. 提高像素的电压响应速度：可以通过优化液晶分子的材料和结构，提高液晶的扭转速度，从而提高像素的电压响应速度。
2. 提高背光源的亮度和均匀性：背光源的亮度和均匀性对于液晶屏的显示效果有很大影响。
可以采用高亮度的LED作为背光源，并通过光学设计来改善背光的均匀性。
3. 降低视角依赖性：TN型液晶屏的一个缺点是视角依赖性较高，即在不同的观看角度下显示效果会发生变化。
可以通过优化液晶分子的结构和使用特殊的光学片来降低视角依赖性。
液晶IPS、VA、TN面板
IPS硬屏百科名片IPS（In-Plane Switching，平面转换）硬屏技术是目前世界上最先进的液晶面板技术。
在拥有这一技术并实现在量产的公司中，韩国的LG Display公司规模最大，技术水准处于领先地位。
LG Display的7.5代生产线在2006年1月已实现量产，月产能150K；切割技术成熟，成品率极高，达到95%。
硬屏就是表面附着了一层树脂的膜，如同人带眼镜一样目录技术原理水平分子结构IPS硬屏优势软屏的分类应用范围辨别IPS硬屏技术原理水平分子结构IPS硬屏优势软屏的分类应用范围辨别IPS硬屏展开编辑本段技术原理面板是液晶电视的核心，面板的好坏决定了液晶电视60%以上的品质。
相比其他面板技术（如TN面板和VA面板），IPS硬屏的特别之处在于不是预先给液晶分子定向成为透光模式，而是定向成为不透光的模式，透光的多少通过与液晶分子定向方向垂直的电极决定，电压越高，扭转的分子就越多，从而实现光线的精确控制。
它只控制IPS液晶面板的一个偏转角度，并且偏转分子的数量能够与电压接近正比例，从而使面板的层次控制更容易实现。
为了扩大视角，液晶分子的基本模块是V形的，并且液晶分子与面板平行，光线容易被控制在面板内部，因而漏光情况更少。
在运动画面中，它能够表现更好，实现更好的对比度。
编辑本段水平分子结构IPS硬屏之所以具有清晰超稳的动态显示效果，取决于其创新性的水平转换分子排列，改变了VA软屏垂直的分子排列，因而具有更加坚固稳定的液晶结构。
IPS硬屏（图一）IPS硬屏与VA软屏分子结构排列对比图解这样的分子结构，首先使IPS硬屏被触摸时不再有水纹现象，见（图二）。
（图二）触摸时IPS硬屏与VA软屏的效果对比IPS硬屏我们从图中可以看出，IPS硬屏的分子排列方式呈水平状。
当遇到外界压力时，分子结构向下稍微下陷，但是整体分子还呈水平状。
而软屏液晶的垂直排列状，则下陷厉害，并呈倒八字形。
可见，在遇到外力时，硬屏液晶分子结构坚固性和稳定性远远优于软屏，基本保持原样不变。
单色液晶屏TN型液晶显示原理
单色液晶屏TN型液晶显示原理
单色液晶屏TN型的液晶显示技术可说是液晶显示器中最基本的，而之后其它种类的液晶显示器也可说是以TN型为原点来加以改良。
同样的，它的运作原理也较其它技术来的简单。
TN型液晶显示器的简易，包括了垂直方向与水平方向的偏光板，具有细纹沟槽的配向膜，液晶材料以及导电的玻璃基板。
（1）不加电场的情况下，入射光经过偏光板后通过液晶层，偏光被分子扭转排列的液晶层旋转90度，离开液晶层时，其偏光方向恰与另一偏光板的方向一致，因此光线能顺利通过，整个电极面呈光亮。
（2）当加入电场的情况时，每个液晶分子的光轴转向与电场方向一致，液晶层因此失去了旋光的能力，结果来自入射偏光片的偏光，其偏光方向与另一偏光片的偏光方向成垂直的关系，并无法通过，电极面因此呈现黑暗的状态。
其显像原理是将液晶材料置于两片贴附光轴垂直偏光板之透明导电玻璃间，液晶分子会依配向膜的细沟槽方向依序旋转排列，如果电场未形成，光会顺利的从偏光板射入，依液晶分子旋转其行进方向，然后从另一边射出。
如果在两片导电玻璃通电之后，两片玻璃间会造成电场，进而影响其间液晶分子的排列，使其分子棒进行扭转，光线便无法穿透，进而遮住光源。
这样所得到光暗对比的现象，叫做扭转式向列场效应，简称TNFE（twisted nematic field effect）。
在电子产品中所用的液晶显示器，几乎都是用扭转式向列场效应原理所制成。
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⏹液晶的入门知识⏹LCD显示器概述⏹液晶显示器原理⏹HTPS LCD面板技术综观⏹薄膜晶体管液晶显示器技术⏹液晶显示器面板的分级⏹主流液晶面板的类型⏹液晶的多种应用途径探讨⏹LCD技术图文解说⏹LCD技术详细介绍⏹液晶的几种模式的工作原理⏹TFT-LCD液晶显示器的工作原理⏹LCM显示类型⏹液晶显示器鲜为人知的技术细节⏹关注液晶色彩技术指标液晶的入门知识 2006-5-31--------------------------------------------------------------------------------液晶的组成：LCD使用的液晶，一般是指混和液晶，由多种液晶单体及手性剂混和而成。
液晶的特性：TN液晶一般分子链较短，特性参数调整较困难，所以特性差别比较明显。
STN液晶是通过STN显示数据模型，计算出所需的液晶分子长度，及其光学电学性能参数，然后化工合成多种分子链接构类似的具有不同极性分子基团的单体，互相调配成一个特性相似的系列液晶。
不同系列的STN液晶往往具有完全不同的分子链，因此，不同系列的STN液晶除非制造商说明可以互相调配外，不能互相调配。
液晶分子中有带极性基团的和不带极性基团的，带极性基团分子的液晶单体主要决定混和液晶的阀值电压参数，不带极性基团分子的液晶单体主要决定混和液晶的折射率和清亮点。
液晶中带极性基团的单体与不带极性基团的单体在静置条件下会出现同性异构体层析现象。
为了增加机器本身的待机时间和增强液晶显示器的驱动能力，液晶厂商开发了能满足低电压和低频率条件下使用的低阀值电压液晶。
它具有以下特性：低阀值电压液晶中带极性基团的单体与不带极性基团的单体在静置条件下出现同性异构体层析现象的时间更短。
更多的带极性基团的单体组份，也意味着液晶更容易结合水分子以及其它带极性的游离离子，从而降低了液晶的容抗电阻，从而引起漏电流和功耗的增大。
当极性液晶单体的分子链在紫外线激化后，极性分子基团容易互相缠绕形成中性分子团，变成非层列错向状态，因而造成阀值电压升高，对导向层的锚定作用不敏感，失去低电压驱动能力。
1、液晶的分类：按显示类型分：TN型液晶、STN型液晶、HTN型液晶；按清亮点分：普通型液晶、宽温型液晶；按阀值电压分：低阀值电压液晶、普通液晶、高阀值电压液晶。
2、影响液晶性能的主要参数：清亮点；折射率Δn；阀值电压；纯净度；粘滞常数K；介电常数ε；螺距ρ3、液晶的工厂自适应测试方法及判定标准：电阻率：A、测试方法：用高阻计测试待测液晶的电阻值。
B、判定标准：测试结果在产品要求范围之内（本厂标准≥8X107）。
光电性能:A、测试方法：试灌产品，并测试其光电性能。
B、判定标准：测试样品Von、Voff值与供货商参数相符，视角、对比度、底色符合生产产品要求。
清亮点：A、测试方法：把待测液晶加热，测量其达到清亮点时的温度。
B、判定标准：测量结果温度与供货商提供的清亮点温度一致。
耐紫外线性能：A、测试方法：把待测液晶试作产品，平放在封口UV机下，按封口工艺规定的UV强度和时间照射两次，测试其照射前后的光电性能变化。
B、判定标准：经UV照射后，Voff值上升在0.1V以内（低电压液晶在0.15V以内），电流值变化在2倍以内，对比度下降不明显为合格。
可靠性:A、测试方法：把待测液晶试作产品并测试其可靠性性能。
B、判定标准：经可靠性试验后光电性能变化在产品要求范围之内。
4、液晶的选用规则：根据客户要求的底色，选择合适的Δn值范围的液晶类别，再根据客户IC电路的数据，选择合适的电压范围的液晶类别，满足上述条件下的液晶，按合理比例调配后使用，就可以达到客户要求。
5、液晶的使用方法：液晶在使用前要充分搅拌后才能灌注使用，添加固体手性剂的液晶，要加热到摄氏六十度，再快速冷却到室温并充分搅拌。
而且在使用过程中不能静置时间过长。
特别是低阀值电压液晶，由于低阈值电压液晶具有这些不同的特性，因此在使用这些液晶时应该注意以下方面：液晶在使用前应充分搅拌，调配好的液晶应立即投入生产使用，尽量缩短静置存放时间，避免层析现象产生。
调配好的液晶要加盖遮光存入，并且尽量在一个班次（八小时）内使用完，用不完的液晶需要回收搅拌后重测电压再用。
一般随着时间延长，驱动电压会增加。
液晶从原厂瓶取用后，原厂瓶要及时封盖遮光保存，减少敞开暴露在空气中的时间一般暴露在空气中的时间过长，会增大液晶的漏电流。
灌低阈值电压的液晶显示片空盒最好是从PI固烤到灌液晶工序间，流存生产时间在二十四小时之内的空盒，灌液作业时一般使用比较低的灌注速度。
低阈值电压液晶在封口时一定要加盖合适的遮光罩，并且在整个灌液晶期间除了封口胶固化期间外，要尽量远离紫外线源。
否则会在靠近紫外线的地方出现错向和阀值电压增大的现象。
液晶是有机高分子物质，很容易在各种溶剂中溶解或与其它化学品产生反应，液晶本身也是一种很好的溶剂，所以在使用和存放过程中要尽量远离其它化学品。
6、液晶的贮存及搬运方法：液晶贮存时要密闭、防潮、遮光，在室温中贮存，不能在低温环境中贮存和使用，以免出现性能不可逆转的晶析现象。
不能与其它化学品混放。
搬运时按化学品规定管制。
LCD显示器概述 2006-8-16--------------------------------------------------------------------------------液晶显示器(LCD)英文全称为Liquid Crystal Display，它一种是采用了液晶控制透光度技术来实现色彩的显示器。
和CRT显示器相比，LCD的优点是很明显的。
由于通过控制是否透光来控制亮和暗，当色彩不变时，液晶也保持不变，这样就无须考虑刷新率的问题。
对于画面稳定、无闪烁感的液晶显示器，刷新率不高但图像也很稳定。
LCD显示器还通过液晶控制透光度的技术原理让底板整体发光，所以它做到了真正的完全平面。
一些高档的数字LCD显示器采用了数字元方式传输数据、显示图像，这样就不会产生由于显卡造成的色彩偏差或损失。
完全没有辐射的优点，即使长时间观看LCD显示器屏幕也不会对眼睛造成很大伤害。
体积小、能耗低也是CRT显示器无法比拟的，一般一台15寸LCD显示器的耗电量也就相当于17寸纯平CRT显示器的三分之一。
目前相比CRT显示器，LCD显示器图像质量仍不够完善。
色彩表现和饱和度LCD显示器都在不同程度上输给了CRT显示器，而且液晶显示器的响应时间也比CRT显示器长，当画面静止的时候还可以，一旦用于玩游戏、看影碟这些画面更新速度块而剧烈的显示时，液晶显示器的弱点就暴露出来了，画面延迟会产生重影、脱尾等现象，严重影响显示质量。
LCD显示器的工作原理：从液晶显示器的结构来看，无论是笔记本计算机还是桌面系统，采用的LCD显示屏都是由不同部分组成的分层结构。
LCD由两块玻璃板构成，厚约1mm，其间由包含有液晶材料的5μm均匀间隔隔开。
因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。
背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。
液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。
在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小的光阀。
在液晶材料周边是控制电路部分和驱动电路部分。
当LCD中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。
液晶显示技术也存在弱点和技术瓶颈，与CRT显示器相比亮度、画面均匀度、可视角度和反应时间上都存在明显的差距。
其中反应时间和可视角度均取决于液晶面板的质量，画面均匀度和辅助光学模块有很大关系。
对于液晶显示器来说，亮度往往和他的背板光源有关。
背板光源越亮，整个液晶显示器的亮度也会随之提高。
而在早期的液晶显示器中，因为只使用2个冷光源灯管，往往会造成亮度不均匀等现象，同时明亮度也不尽人意。
一直到后来使用4个冷光源灯管产品的推出，才有很大的改善。
信号反应时间也就是液晶显示器的液晶单元响应延迟。
实际上就是指的液晶单元从一种分子排列状态转变成另外一种分子排列状态所需要的时间，响应时间愈小愈好，它反应了液晶显示器各像素点对输入信号反应的速度，即屏幕由暗转亮或由亮转暗的速度。
响应时间越小则使用者在看运动画面时不会出现尾影拖拽的感觉。
有些厂商会通过将液晶体内的导电离子浓度降低来实现信号的快速响应，但其色彩饱和度、亮度、对比度就会产生相应的降低，甚至产生偏色的现象。
这样信号反应时间上去了，但却牺牲了液晶显示器的显示效果。
有些厂商采用的是在显示电路中加入了一片IC图像输出控制芯片，专门对显示信号进行处理的方法来实现的。
IC芯片可以根据VGA输出显卡信号频率，调整信号响应时间。
由于没有改变液晶体的物理性质，因此对其亮度、对比度、色彩饱和度都没有影响，这种方法的制造成本也相对较高。
由上便可看出，液晶面板的质量并不能完全代表液晶显示器的质量，没有出色的显示电路配合，再好的面板也不能做出性能优异的液晶显示器。
随着LCD产品产量的增加、成本的下降，液晶显示器会大量普及。
液晶显示器原理 2005-10-17--------------------------------------------------------------------------------国内计算机市场各种品牌的纯平显示器之间强烈的竞争，各个商家都想在纯平这块大蛋糕上分得最大的份额。
而当人们像当初搬15英寸显示器一样把纯平买回家后。
我们不仅要问：下一代显示器的热点是什么呢？矛头直指液晶显示器。
液晶显示器具有图像清晰精确、平面显示、厚度薄、重量轻、无辐射、低能耗、工作电压低等优点。
液晶显示器的分类液晶显示器按照控制方式不同可分为被动矩阵式LCD及主动矩阵式LCD两种。
1. 被动矩阵式LCD在亮度及可视角方面受到较大的限制，反应速度也较慢。
由于画面质量方面的问题，使得这种显示设备不利于发展为桌面型显示器，但由于成本低廉的因素，市场上仍有部分的显示器采用被动矩阵式LCD。
被动矩阵式LCD又可分为TN-LCD(Twisted Nematic-LCD，扭曲向列LCD)、STN-LCD(Super TN-LCD，超扭曲向列LCD)和DSTN-LCD(Double layer STN-LCD，双层超扭曲向列LCD)。
2. 目前应用比较广泛的主动矩阵式LCD，也称TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管LCD)。
