保险丝简介
保险丝的基础知识
保险丝的基础知识保险丝是指用于保护电路中元件安全的一种电子元器件。
一旦电路中的电流超过设定值，保险丝就会熔断，从而切断电路，使电路中的元件得到保护。
保险丝广泛应用于工业、家庭、汽车等领域中，起到了重要的保护作用。
本文将介绍保险丝的基础知识，包括保险丝的作用、种类、选型、安装和使用等方面的内容。
一、保险丝的作用保险丝的作用是保护电路和装置，防止因电路故障或过载等原因对电路中的元器件造成损害。
当电路中的电流超过保险丝的额定电流时，保险丝就会自动断开，从而切断电路。
保险丝是一种被动式保护元件，能够在电路故障时迅速起到保护作用，防止电路中元件的过热或烧毁，保护人身和财产安全。
二、保险丝的种类1.管状保险丝：主要用于汽车电子、电动工具、电动车电路等领域中，其结构较为简单，安装方便，容易检测。
2.盘状保险丝：主要用于电器、家电、工业机械等设备中，其结构较为复杂，分为普通型和快速型两种，快速型断开时间更短，能够更快地保护电路。
3.陶瓷保险丝：应用于要求较高的电路和设备，如医疗器械、射频电路等领域中，具有耐高温、耐湿、防潮等特点。
三、保险丝的选型在选取保险丝时需考虑到电路的额定电压、额定电流、容量和断开时间等因素。
额定电压指电路所能承受的最大电压，额定电流指电路正常工作时所需电流，容量指保险丝所能承受的热量，断开时间指保险丝熔断后切断电路的时间。
这些因素都会对保险丝的功能和保护效果产生影响，因此需要根据实际需求进行选型。
四、保险丝的安装和使用保险丝的安装和使用是保障其保护功能的关键。
在安装过程中需注意安装方向和固定方式，尽量避免保险丝的接触面出现松动、氧化等情况。
在使用过程中也需注意定期检查保险丝状态，如有明显磨损、变形等情况需要及时更换保险丝，以保证其正常工作。
综上所述，保险丝作为一种重要的电子元器件，广泛应用于各个领域中，起到了保护电路和设备的作用。
但是，在选择、安装和使用保险丝时也需要注意一些细节，以确保其正常工作和保护作用。
保险丝知识介绍及选型计算
保险丝知识介绍及选型计算保险丝是一种用于保护电路免受过载电流和短路电流影响的安全元件。
它由导电材料制成，通常为铝或铜。
保险丝被广泛应用于家庭、工商业电路以及汽车电气系统等领域。
保险丝的作用是通过熔断来阻断过载或短路电流，以保护电路中的其他元件免受损坏。
当电流超过保险丝所额定的电流值时，保险丝会受热并最终熔断，从而切断电流。
这样可以防止电路过载导致的电器设备损坏、火灾等安全风险。
在选择适合的保险丝时，需要考虑以下几个因素：1.电流额定值：保险丝应具有足够的电流额定值，以应对电路中的正常工作电流。
电流额定值通常根据电路设计要求或设备的额定电流来确定。
2.熔断时间：保险丝的熔断时间是指保险丝在过载或短路情况下达到熔断状态所需要的时间。
熔断时间应足够短，以确保及时切断电流，避免损坏电气设备或引发火灾。
3.熔断特性：保险丝的熔断特性通常分为快速熔断和延时熔断两种。
快速熔断保险丝可以快速响应电路中的过载或短路情况，而延时熔断保险丝允许电路中的瞬时过载电流通过一段时间。
选择适合的熔断特性取决于电路的需求和对系统的保护要求。
4.电压额定值：保险丝的电压额定值应大于或等于电路或设备的额定电压，以确保它能够安全工作。
5.安装方式：根据具体的应用情况，保险丝可以分为表面贴装型和插入式两种。
表面贴装型适用于PCB板上的自动化设备，而插入式适用于电路板上的手动或半自动生产设备。
在实际选择保险丝时，可以根据下面的公式进行计算：保险丝额定电流>=装置或电路额定电流*安全系数安全系数一般取1.25-1.5，具体取值要根据具体的应用环境和需求来决定。
例如，一些电路的额定电流为10A，安全系数取1.5，则所需的保险丝额定电流为10A*1.5=15A。
在选择保险丝时，应选择额定电流大于或等于15A的保险丝。
总之，保险丝对电路的保护至关重要，正确选择和使用保险丝可以提高电路的安全性和可靠性。
在选择保险丝时，应根据具体电路的需求和环境条件来确定保险丝的电流额定值、熔断特性、安装方式等参数。
保险丝简介PPT课件
定并使三个部分成为刚性的整体便于安装、使用，
它必须有良好的机械强度、绝缘性、耐热性和阻燃
性，在使用中不应产生断裂、变形、燃烧及短路等
现象。
6
电路保护
标准: 目录
• 定义. • 测试说明 / 设置 (实验室). • 产品尺寸. • 产品性能规定. • 环境温度范围. • 参考的其他标准 / 规格.
7
t = 0 熔丝和锡球都是固体
t = 1 熔丝=固体, 锡球=液体 扩散过程开始
熔丝=液体, 锡球=液体, 混合部=固体 和 液体 扩散过程在进行中
t =2 液体合金 (熔丝+锡球)
21
电路保护
基础:延时保险丝熔断过程
t =2 分离
开始飞弧 和 灼烧后面的熔丝
t =3 飞弧加剧, 继续灼烧后面熔丝
有对人的破坏能力.
- 32, 63, 125, 250, 600V.
- 额定电压被标注在保险丝上.
27
电路保护
术语
• 分断等级 = 分断能力
• 额定电压条件下，保险丝能够安全地分断的预 期电流. -没有对环境的损害. - 烧断的保险丝是完整的. - 绝缘电阻.
- >10kOhm - >0.5MOhm
UL248/198G
UL248198C 等等.
9
电路保护
标准: 电子类的
• IEC 127 第 2 部分 ,规格单1,2,3,4,5,6 - 管状保险丝
• IEC 127 第 3 部分+am 1. 规格单1,2,3,4
– 微型保险丝
• UL 248-14 （=以前的 UL198G)
10
电路保护
标准: UL 列名 和 认可
保险丝基础知识保险丝的作用是什么保险丝也被称为熔断器
保险丝基础知识保险丝的作用是什么保险丝也被称为熔断器保险丝（也被称为熔断器）是一种电气保护装置，它用于保护电路免受过电流或短路造成的损坏。
当电流超过保险丝额定电流时，保险丝的熔丝将熔断，切断电流流动，以保护电路和电气设备的安全运行。
保险丝的作用可以总结为以下几个方面：1.过载保护：保险丝的主要作用之一是保护电路免受过载电流的损害。
当电路中的电流超过保险丝的额定电流时，保险丝会断开电路，避免电路过热、损坏或引发火灾。
2.短路保护：保险丝还可以保护电路免受短路电流的损害。
当电路发生短路时，电流迅速增加到很高的数值，这可能会造成电线发热、引燃绝缘材料或损坏电气设备。
保险丝会在短时间内断开电路，防止事故的发生。
3.安全保护：保险丝的断开可以避免电路中持续过高的电流，降低火灾和触电的风险。
它是电路安全装置的一种重要组成部分，特别是在家庭和商业场所。
4.设备保护：保险丝不仅可以保护电路，还可以保护电气设备。
当电路发生故障时，保险丝的断开可以防止过大的电流流入设备，损坏敏感的电子元件。
5.快速恢复：保险丝熔断后需要更换，但相对于其他保护装置，保险丝更易于更换。
一旦故障排除，更换新的保险丝可以迅速恢复电路的正常运行。
保险丝有不同的类型和额定电流，以适用于不同的电路和设备。
正确选择和安装保险丝非常重要，以确保其有效保护电路和设备的功能。
此外，使用保险丝时应遵循相关的安全操作规程，并定期检查和测试保险丝的状态和工作正常性。
总结起来，保险丝的作用是保护电路和电气设备免受过载和短路电流的损害，提供电路的安全性和稳定性。
它是一种重要的电气保护装置，被广泛应用于家庭、工业和商业电气系统中。

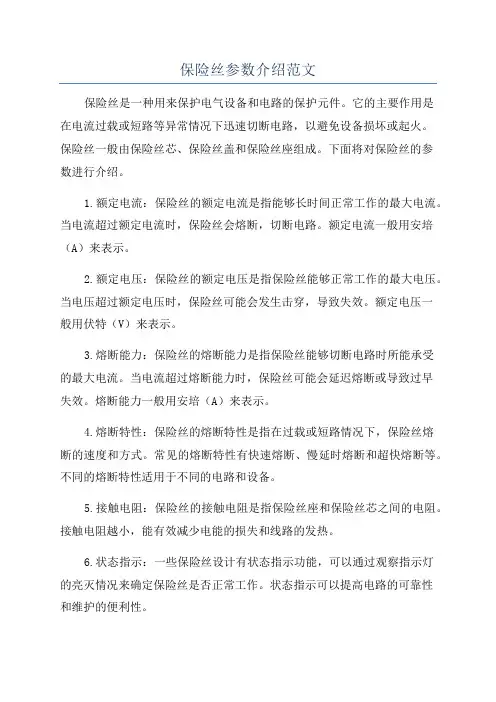

保险丝参数介绍范文
保险丝参数介绍范文保险丝是一种用来保护电气设备和电路的保护元件。
它的主要作用是在电流过载或短路等异常情况下迅速切断电路，以避免设备损坏或起火。
保险丝一般由保险丝芯、保险丝盖和保险丝座组成。
下面将对保险丝的参数进行介绍。
1.额定电流：保险丝的额定电流是指能够长时间正常工作的最大电流。
当电流超过额定电流时，保险丝会熔断，切断电路。
额定电流一般用安培（A）来表示。
2.额定电压：保险丝的额定电压是指保险丝能够正常工作的最大电压。
当电压超过额定电压时，保险丝可能会发生击穿，导致失效。
额定电压一般用伏特（V）来表示。
3.熔断能力：保险丝的熔断能力是指保险丝能够切断电路时所能承受的最大电流。
当电流超过熔断能力时，保险丝可能会延迟熔断或导致过早失效。
熔断能力一般用安培（A）来表示。
4.熔断特性：保险丝的熔断特性是指在过载或短路情况下，保险丝熔断的速度和方式。
常见的熔断特性有快速熔断、慢延时熔断和超快熔断等。
不同的熔断特性适用于不同的电路和设备。
5.接触电阻：保险丝的接触电阻是指保险丝座和保险丝芯之间的电阻。
接触电阻越小，能有效减少电能的损失和线路的发热。
6.状态指示：一些保险丝设计有状态指示功能，可以通过观察指示灯的亮灭情况来确定保险丝是否正常工作。
状态指示可以提高电路的可靠性和维护的便利性。
7.环境要求：保险丝在使用时需要满足一定的环境要求，如工作温度范围、湿度、防尘防水等。
这些环境因素会影响保险丝的性能和寿命。
8.安全认证：合格的保险丝应通过安全认证，如UL、CE等认证。
安全认证可以证明保险丝符合相关的标准要求，能够在安全和可靠的范围内工作。
总之，保险丝的参数有额定电流、额定电压、熔断能力、熔断特性、接触电阻、状态指示、环境要求和安全认证等。
在选择和使用保险丝时，需要根据具体的电路和设备要求来确定适合的参数，以保证电路的安全和稳定运行。
保险丝的分类与介绍
保险丝的分类与介绍保险丝是一种用于保护电器设备的安全装置，主要用于断开电路，防止电器设备过载、短路、漏电等故障。
根据具体的使用场景和功能，保险丝可以分为多种不同类型。
下面将介绍一些常见的保险丝类型。
第一类是玻璃管保险丝。
这种保险丝是最常见的一种，通常由玻璃管和两个金属端子组成。
玻璃管内部填充了一根可熔化的金属丝，当电流超过保险丝所能承受的电流极限时，金属丝就会熔化断开，切断电路。
玻璃管保险丝可以根据电流大小和外观尺寸来分类，常见的有3A、5A、10A等不同的额定电流。
第二类是陶瓷管保险丝。
相比玻璃管保险丝，陶瓷管保险丝具有更高的耐热性和耐电压性能，适用于一些高功率的电气设备。
陶瓷保险丝结构与玻璃管保险丝类似，但外观上由于材料不同而有所差异。
陶瓷管保险丝可以承受更大的电流和电压，通常用于工业领域。
第三类是导线保险丝。
导线保险丝通常由金属导线和绝缘材料组成。
当电流超过保险丝所能承受的电流极限时，电线会烧断，从而切断电路。
导线保险丝适用于低功率电气设备，常见的有铝丝保险丝和铜丝保险丝。
铝丝保险丝通常用于家庭电气设备，而铜丝保险丝则适用于一些大型商业设备。
第四类是热保险丝。
热保险丝是一种特殊类型的保险丝，它采用了形状记忆合金材料。
这种材料在低温下是弹性的，当温度升高到一定程度时，形状记忆合金材料会发生相变，从而产生一个断开电路的力。
热保险丝通常用于需要快速反应的设备，如电磁炉和电热水器等。
除了以上介绍的几种常见的保险丝类型，还有一些其他特殊用途的保险丝。
例如，汽车保险丝用于汽车电气系统的保护，防止短路引起的火灾；快速熔断保险丝用于需要快速切断电路的场合，以防止设备损坏；超小型表面安装保险丝广泛应用于电子产品，如手机和电脑等。
总之，保险丝的分类多种多样，各种类型的保险丝在不同的场合有不同的应用。
通过选择合适的保险丝类型，可以有效地保护电器设备的安全运行。
用户在购买和替换保险丝时，应该根据设备的需求和规格，选择适合的保险丝类型和额定电流值，确保电器设备的安全性和可靠性。
保险丝的详细介绍(包括选型,分类,工作原理应用等等)
保险丝的详细介绍（包括选型，分类，工作原理应用等等）一、保险丝的前言。
提起保险丝，你一定不会感到陌生，家用电器不工作了，你首先会想到“是不是保险丝烧断了？”这几乎成了人们的常识。
但是，打开现代生产设备的电控柜，特别是国产的设备，保险丝几乎越来越少了，取而代之的是各式各样的断路器、自动开关、电机保护开关等等。
再去问问身处生产一线的年轻的电气工程师，提到“保险”二字似乎已经太落伍，那是上世纪以前的遥远事情。
保险丝是否真的成了昨日的黄花？答案是否定的，其实它的用途还是很广泛的，而且对它你未必有你想象的那么很了解，甚至可以说是熟视无睹。
不信，你可以拷问一下自己这样的几个问题：保险丝上的t3.15a/250v是什么含义？f5a和t5a的保险丝可以相互代换吗？你知道限流保险丝和温度保险丝的含义吗？如果你的回答是“不太确定”，那么何不让我们来认识一下保险丝呢？！二、保险丝的特点和工作原理保险丝也被称为熔断器，iec标准将它定义为“熔断体（fuse-link)”。
最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。
正如它最初的设计，它是一种安装在电路中，当危害性大电流超过一定时间会牺牲自己，从而保证电路安全运行的电器元件。
我们都知道，物理学中讲到电流具有热效应，即电流流过导体时，因导体存在一定的电阻，导体将会发热，且发热量遵循着这个公式：q=0.24i2rt；其中q是发热量， i是流过导体的电流，r是导体的电阻，t是电流流过导体的时间。
当制作保险丝的材料及当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。
电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的；若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断；若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多，又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断，这就是它的工作原理。
保险丝
保险丝（熔断器）什么是保险丝？它们是避免电子和电子设备损坏的保险器。
保险丝允许通过直到超过它定额的电流。
达到额定电流保险丝时，保险丝熔断并停止电子电流流通。
保险丝以安培定额。
快速型和慢熔型：快速型保险丝对过流快速反应。
慢熔型保险丝对启动浪涌不敏感，同时对过载较长时间才保护。
保险丝是安全器件：总是用相同的保险丝代替熔掉的保险丝。
快速代替快速，慢熔代替慢熔。
总是用相同电流和相同电压定额代替。
类型慢熔延时型，双元件慢熔型，快速型，很快速型。
主要慢熔型保险丝是双元件慢熔型。
它是由短路片、和一个熔焊接点，弹簧连接组成。
在过流时，熔焊接点发热熔化，并the spring shears the junction loose. 在短路条件下，短路元件工作打开电路。
所有双元件保险丝是慢熔型，但所有慢熔型保险丝不一定是双元件。
慢熔型保险丝对带有瞬态浪涌或开通冲击是理想保护元件。
这些电路包括：电动机，变压器，白炽灯和电容负载。
这种冲击可能是额定满载电流许多倍。
冲击可能是20倍额定电流。
当使用快速型、单元件保险丝，必须是额定电流的150～300％电路满载额定电流。
对于这种定额的冲击可能引起nuisance operation.慢熔型允许接近定额工作而不会nuisance operation.典型取慢熔保险丝定额是电路满载电流的125～150％。
快速型保险丝没有intentional built in slow-blow,用于没有瞬态冲击电路中。
很快速保险丝通常具有银连接点。
因为保险丝电流限制能力，这些保险丝通常用在保护半导体电路。
保险丝选择指南保险丝必须无nuisance operation 通过额定负载电流。
但一旦过流时保险丝必须中断过流，限制通过的能量，并承受加载保险丝两端电弧电压，为选择恰当的保险丝，必须考虑以下几点：1.额定工作电流（保险丝额定定额典型降低25％，以避免nuisance operation，例如，保险丝电流定额10A,一般不推荐工作在大于7.5A,在环境25℃ )2.在过流和时间长度保险丝必须断开3.使用电压（直流和交流电压）4.冲击电流，浪涌电流，脉冲，启动电流特性5.环境温度6.使用标准机构要求：像UL,CSA,和VDE….7.考虑：减少安装成本，更换容易，安装形式系数。
保险丝基本知识材料介绍资料
保险丝基本知识材料介绍资料保险丝是一种电流保护装置，用于在电路过载或短路情况下切断电流，以防止电路损坏或火灾等危险。
在这篇文章中，我将介绍保险丝的基本知识，包括其结构、原理和应用等方面。
保险丝通常由导电材料制成，如铜、银、铝等。
它由一个细且脆弱的电流传导线组成，封装在一个绝缘材料的管状外壳中。
保险丝的尺寸和额定电流是根据具体的应用需求来确定的，常见的标准尺寸有5×20mm和6×30mm等。
保险丝的工作原理是基于导线的电阻和热膨胀特性。
当电流通过保险丝时，导线会受到电阻加热，当电流超过保险丝的额定电流时，导线的温度会上升到能够融化保险丝的温度。
一旦导线融化，电流将被切断，以保护电路的安全。
保险丝通常根据额定电流和额定电压来分类。
额定电流是指保险丝可以安全承载的最大电流值，通常用安培(A)来表示。
额定电压是指保险丝可以安全承受的最大电压值，通常用伏特(V)来表示。
选择正确的保险丝要根据电路的额定电流和额定电压来确定，以确保其正常工作。
除了基本的过载保护功能，保险丝还可以根据具体应用的需求具备不同的特性，如快速断路、延时断路、自恢复等。
快速断路保险丝具有快速切断电流的能力，可以有效地保护电子设备免受电路过载的伤害。
延时断路保险丝具有一定的时间延迟，可以在一定时间内容忍过载电流，以适应一些特殊应用场景。
自恢复保险丝可以在过载电流消失后自动恢复正常工作，无需手动更换。
保险丝广泛应用于各个领域，包括家庭电路、汽车电路、电子设备等。
在家庭电路中，保险丝常用于电路断路器中，以保护电路和家庭电器免受过载和短路的危害。
在汽车电路中，保险丝用于自动保险丝盒中，以保护汽车电路免受电路故障和损坏的危险。
在电子设备中，保险丝通常用于保护电子元件和电路板不受过载电流的损害。
总结起来，保险丝是一种常见且重要的电流保护装置，用于切断电路中的过载和短路电流，以防止电路损坏和危险情况的发生。
选择适当的保险丝要根据电路的额定电流和额定电压来确定，并根据具体的应用需求选择合适的特性。
保险丝知识介绍及选型计算
保险丝知识介绍及选型计算保险丝，又称电流保险丝，是一种用于电路中的保护元件，其主要功能是在电路中起到熔断的作用，以保护电路及相关设备免受过电流或短路等故障造成的破坏。
本文将介绍保险丝的基本知识，并介绍如何进行选型计算。
一、保险丝的基本知识保险丝的工作原理是通过电阻丝的电阻、长度和截面积等参数来限制电流通过，一旦电流超过保险丝的额定电流，电阻丝就会升温并熔断，从而切断电路。
保险丝通常由绝缘材料制成外壳，内部包含金属或合金制成的电阻丝。
根据不同的应用场景和要求，保险丝可分为直接熔断型保险丝和断路器型保险丝。
直接熔断型保险丝是指一旦电流超过其额定电流，电阻丝就会熔断，保险丝需要更换。
这种保险丝适用于一些安全要求较高的电路，如高压电路、防爆场所等。
断路器型保险丝，又称复位型保险丝，是指当电流超过额定电流时，电阻丝会断开，但不会完全熔断，当故障排除后，可以通过手动或自动复位操作使保险丝恢复工作。
这种保险丝适用于需要频繁进行开闭操作的电路，可减少更换保险丝的频率和成本。
二、保险丝的选型计算在选择适合的保险丝时，需要根据以下要素进行计算和比较：1.额定电流：保险丝必须能承受电路正常工作时的最大电流，一般可以根据电路的负载和额定电流来确定。
2.短路电流：短路电流是指电路中出现短路情况时的最大电流，保险丝必须能够承受短路电流，否则无法正常工作。
3.额定电压：保险丝必须能够承受电路中的额定电压，一般情况下，保险丝的额定电压应为电路中任何两点间的最大工作电压。
4.响应时间：响应时间是指保险丝在电流超过额定电流后，多长时间能够熔断，一般情况下，需要根据电路中设备或元件的故障容忍度来确定响应时间。
5.外观和安装方式：根据电路的特点和安装环境，选择合适的保险丝外观和安装方式，如贴片型、插入型、卡式等。
在进行选型计算时保险丝额定电流≥最大负载电流×系数其中，系数取值范围一般为1.5-2，具体取值需要根据实际情况和要求。
保险丝基本知识介绍资料
电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。
2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。
二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。
正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。
如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。
三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。
2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。
（还可分特快、强延时）。
3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。
4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。
5、其它分类。
四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。
2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。
选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。
3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。
它是保险丝最重要的安全指标。
安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。
4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。
当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。
UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。
常见保险丝介绍
常见保险丝介绍保险丝是一种具有保护作用的电子装置，它通常串联在电路中，在故障电流增大到一定数值时，自身熔断而切断电路或自身发热使其电阻急剧升高阻止电流通过电路，达到保护电路中其它设备的目的。
在电路过电流保护组件中最常用的就是保险丝。
作用：当电路中出现较大的过载电流时，保险丝应在规定的时间内切断过载电流，保护电路中其它电子或电气设备之零组件的安全。
保险丝的分类：保险丝管：概念：最通用的一种保险丝，外壳用玻璃/瓷壳作的,内部是保险丝，一般用在电源插座，电子设备仪器、DVD、VCD、电视机等交流电源输入的地方。
分类：按结构可分为：无引线式和引线焊接式。
按熔断时间可分为：普通保险丝管、快速熔断保险丝管、延时熔断保险丝管。
主要参数：额定电压、额定电流、熔断时间恢复保险丝（热敏电阻类）:概念：由高分子聚合物及导电材料等混合制成的。
当正常工作电流通过时保险丝呈低阻状态；当电路中有异常大电流通过时保险丝呈高阻状态;当电路中大电流消失后保险丝又呈低阻状态。
作用：常用于电脑周边电子产品。
防止电源短路、浪涌电流对产品的损坏。
主要参数：最大电压：在20 °C时元件两端所能承受的最大电压降。
保持电流：在20 °C时元件流过足以触发关断的最小电流值原始电阻：在20 °C时元件断开关的阻抗，一般只有几毫欧到几欧。
断开时间：在20 °C条件下，以5倍保持电流触元件断开的最大时间。
恢复时间：指20 °C电源移去后由关断到闭合导通的时间,一般小于20s。
温度保险丝：概念：设备温度异常升高,当温度超过允许异常温度时，温度保险丝便会自动熔断，切断电源,防止电器进一步损坏，杜绝火灾发生。
作用：线圈类产品（变压器、电源适配器、充电器及电机）家用电器（电风扇、空调、电热器具、加湿器、照明器具）主要参数：额定温度也称为动作温度或熔断温度，它是指在无负荷的情况下, 使温度以每分钟1 ℃的速度升至熔断时的温度。
保险丝的相关知识
保险丝的相关知识保险丝是一种电气保护元件，常用于电路中对电流进行保护。
当电路中的电流超出了保险丝所能承受的极限值时，保险丝会自动断开，从而起到了保护电路的作用。
下面我们来了解保险丝的更多相关知识。
一、保险丝的种类及选用保险丝的种类因其所适用的电流、电压、额定功率不同而分为多种类型。
我们在选择保险丝时需要根据电路的用途和额定电流和电压来选择相应的保险丝。
保险丝的选用一般需要考虑以下几个因素：1.电路额定电流和电压2.短路电流3.三相不平衡4.过载电流5.开关设备的额定电流和断路容量6.环境温度7.安装方式8.使用寿命二、保险丝的工作原理保险丝的工作原理基于热效应，即当电流通过保险丝时，保险丝内部通过电阻产生一定的热量，同时导线的电阻也会因为温度升高而增加，进而导致温度升高更快。
当电流超过保险丝的额定电流时，保险丝内部产生的热量会使得熔断器熔断，从而保护电路。
三、安装保险丝的注意事项1.保险丝的额定电流和电压一定要和电路匹配。
2.切勿用铜线代替保险丝。
3.保险丝不能过载使用，在选择保险丝额定电流时，需要考虑到正常使用负荷电流以及突然出现的短路电流。
4.在更换保险丝时，需要先拔掉插头或关闭电源。
5.保险丝要固定牢固，不能松动或烂漫。
四、保险丝的优缺点保险丝作为一种电气保护元件，虽然可以起到一定的保护作用，但也具有一些缺点：1.不能自动恢复：一旦保险丝断开，就需要手动更换，不能像其他保护元件一样自动恢复。
2.保险丝的瞬态响应能力较差，当电路中出现突发短路时，保险丝可能会因响应不及时而导致电路无法保护。
3.保险丝的容量不能自适应，一旦时电路中出现电流波动较大的情况，保险丝的容量可能会不足以承载电路所承受的负载。
综上所述，保险丝虽然具有一定的缺点，但在电路中的保护作用是非常重要的。
在使用保险丝时需要根据电路的需求来选择合适的型号，并且要注意安装方式以及保养和更换。
保险丝的介绍和使用
保险丝的介绍和使用保险丝是一种用于电气电路中的安全设备，其主要作用是在电流超过额定值时切断电路，以防止电路元件损坏、过载或短路引起火灾。
以下是保险丝的一些介绍和使用方面的信息：●保险丝的基本介绍：1.结构：保险丝通常由一个细丝或导线制成，其材料可以是金属或合金，如铅、锡、铝等。
细丝被包裹在一个绝缘体外壳中。
2.工作原理：保险丝通过设定的电流额定值来工作。
当电流超过这个额定值时，细丝会因为Joule 加热而融化，从而切断电路。
这一过程有助于防止电流过大导致其他电路元件受损。
3.类型：有很多不同类型的保险丝，包括快断型、慢断型、陶瓷保险丝、玻璃管保险丝等。
不同类型适用于不同的电路和应用场景。
●使用保险丝的注意事项：1.选择适当额定值：在选择保险丝时，需要确保其额定电流值适应电路的负载。
选择太小的额定电流值可能导致频繁断开，而选择太大的额定电流值则可能使电路过载。
2.正确安装：保险丝需要正确安装在电路中。
通常，在电路的正极与负极之间插入保险丝。
确保保险丝的方向正确，以防止错误的安装。
3.定期检查：定期检查保险丝的状态，确保没有烧损或断裂。
如果发现问题，及时更换为新的保险丝。
4.了解负载需求：在了解电路负载需求的基础上，选择适当类型的保险丝。
一些电路可能需要慢断型保险丝，以容忍一些短时的过载。
5.遵循规定：在特定应用场景下，可能有一些规定要求使用特定类型或额定值的保险丝。
遵循这些规定是确保电路安全运行的关键。
使用保险丝是保障电路安全的一种重要手段，但在使用过程中需要注意选择、安装和维护，以确保其正常工作并保护电路和设备。
保险丝的特点和工作原理及保险丝生产厂家介绍
保险丝的特点和工作原理及保险丝生产厂家介绍保险丝是一种常用的电子保护元件，广泛应用于电子设备、电路板、机械设备等领域。
它的主要作用是在电路中起到过载保护的作用，当电流超过预设值时，保险丝会熔断，切断电流，以保护电子设备不受损坏。
1.一次性使用：保险丝一旦熔断，无法恢复使用，需要更换新的保险丝。
2.可靠性高：保险丝的熔断电流值是经过严格测试和标定的，具有较高的准确性和稳定性。
3.工作快速：保险丝的熔断速度很快，一般可以在毫秒级别内完成。
4.外观标识清晰：保险丝上通常会印有其额定电流值、电压值和制造商等重要信息，方便用户选择适用的保险丝。
5.外壳材料多样：保险丝的外壳材料有玻璃、塑料、陶瓷等，根据具体应用场景选择不同的外壳材料。
保险丝的工作原理是基于热量效应。
当电流通过保险丝时，保险丝内部会产生热量，热量会引起保险丝的温度升高。
当电流超过保险丝的额定电流值时，保险丝内部的温度升高到一定程度，保险丝内的熔断线圈就会熔断，切断电流。
保险丝生产厂家介绍：1. Littelfuse（莱富士）：Littelfuse是世界上最大的保险丝制造商之一，总部位于美国伊利诺伊州，拥有全球性的生产和销售网络。
公司产品包括玻璃管式保险丝、汽车保险丝、表面贴装保险丝等，广泛应用于汽车、电子设备、工业设备等领域。
2. Mersen（莫尔斯）：Mersen是法国一家专业生产保险丝和电路保护产品的公司，成立于1880年，产品品种齐全，涵盖了电力保险丝、电气保险丝、工业保险丝等。
公司致力于为客户提供高质量、高可靠性的保险丝和电路保护解决方案。
3. Bussmann（博逸）：Bussmann是美国伊利诺伊州的一家保险丝制造商，成立于1914年，专注于提供电气保护解决方案。
公司产品包括卡片式保险丝、工业保险丝、高速电路保护器等，被广泛应用于工业自动化、通信、医疗等领域。
4. Eaton（伊顿）：Eaton是一家总部位于美国俄亥俄州的全球性能源管理公司，拥有多个业务部门，其中包括电气产品部门，专门生产各种电气保护产品，包括保险丝、断路器、开关等。
保险丝简介.
• 扩散在 150-170°C 时开始. 慢熔断保险丝的熔丝 不应长时间工作在150°C 以上，以防止老化.
电路保护
基础: 快速保险丝熔断过程
• 虽然没有锡球 / 镀复，快速动作保险丝不允许长 时间在 175-225°C 以上使用. - 熔丝材料的氧化. - 材料性质的改变.
计算: 步骤 1 UL 保险丝的持续负载: 75% In 80°C温度对延时保险丝的影响 : 78% In
名义应用电流 0.75 * 0.78
200mA
=
= 342mA
0.585
电路保护
计算: 步骤 2
– 100000 次脉冲 : 脉冲 I²t < 22% 保险丝 I²t – 脉冲 I²t = 0.66A²S
ATO MIDI
SAE J 1284 LF 等等.
CARTR. LT5 (PICO) (SMD) MIDGET BLS JTD
IEC127
UL248/198G 等等.
UL248/198G
UL248198C 等等.
电路保护
标准: 电子类的
• IEC 127 第 2 部分 ,规格单1,2,3,4,5,6 - 管状保险丝
- 疲劳. - 多次的扩散. - 氧化.
电路保护
I²t: 脉冲承受能力
• 脉冲承受能力:
保险丝能够承受绝热的脉冲电流冲击的总次数，每次冲击 之间要有足够的冷却。 - 脉冲能量占熔化热能值中的 % . - 烧断的保险丝完整，最少的老化.
电路保护
I²t: 脉冲承受能力
1000000
保险丝
保险丝也被称为熔断器，IEC127标准将它定义为“熔断体（fuse-link)”。
它是一种安装在电路中，保证电路安全运行的电器元件。
保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
电源功率本身的除外其实还是与输入滤波电容有关系的；因为在开机的瞬态，滤波电容需要充电；关键是在充电的这一瞬态会带来什么样的危害：1. 整流管或保险丝冲击损伤2. 电源的插座会出现打火现象避免方法：小功率的，象手机充电器、剃须刀充电器等一般不采取措施；再往上一点功率，会采用串电阻的方式；（这样成本会低）20W 以上的大部分会考虑 NTC （负温的热敏电阻）100W以上的话，考虑用 Triac （双向可控硅）或 SCR（单向可控硅） +功率电阻再大功率的，基本上会考虑使用Relay（继电器）+ 功率电阻对于雷击来说，更多的是要考虑 Layout 及一些防雷设计；如压敏电阻，气隙放电等等是可以搞定的ESD/EFT etc. EMS test 来说，是可以通过设计搞定的，而不是一定要加一个电阻在这里有几种办法提供你参考：1、加开关机消除开关火花电路；2、加NTC；3、加软启动电路；4、将保险管改成延时保险；5、精调你的变压器参数，减少开机磁芯饱和的几率；6、提高你的电源效率，减少开机启动利用计算机设计单片开关电源讲座第七讲单片开关电源关键元器件的选择沙占友，杜之涛，武卫东(河北科技大学，河北石家庄050054）摘要：介绍单片开关电源外围电路中关键元器件的性能特点、工作原理、应用领域和选择方法。
关键词：精密并联稳压器；光耦合器；线性；EMI滤波器；电网噪声在研制开关电源时，不仅要设计好电路，还必须能正确选择元器件。
保险丝(FUSE)基础知识
保险丝（FUSE）基础知识
保险丝也被称为熔断器、熔断体等，它是一种安装在电路中，保证电路安全运行的电器元件。
依IEC60127或GB/T9364标准名称为小型熔断器（Miniatrur Fuses)。
保险丝的作用是在电路短路或受雷击及其它电流异常升高时，电路可能出现烧毁、火灾、人身伤害时，保险丝熔断并切断电流，从而起到保护电路的安全运行。
当年美国科学家爱迪生发明保险丝就是出于这一目的，因为那时的电路运行不稳定，而白炽灯刚发明不久也很贵重，所以，爱迪生又发明保险丝来保护白炽灯。
对于保险丝的工作原理，我们都知道当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应。
所以电流在通过保险丝时，同样会在保险丝上产生热量，其产生热量与电流的平方、电阻和通电时间成正比，即Q=I²Rt（I是流过保险丝的电流，R是保险丝的电阻，T是电流流过保险丝的时间），当产生的热量超过了保险丝的承受能力，保险丝就会发生熔断，并切断电路。
当然以上只是从工作原理来说明的了，实际中还涉及保险丝电阻系数的变化、热转化效率、周围环境温度等等。
对于IEC60127或GB/T9364标准中的保险丝类型，我以我所工作的公司产品为例，对产品有编带的微型保险丝、带引用或不带引脚的保险丝、玻璃管保险丝、陶瓷管保险丝、汽车保险丝、贴片保险丝进行图片举例。
保险丝的主要参数有额定电压、额定电流、分断能力、熔断特性，后面我会再就保险丝的具体选择涉及主要因素进行说明。
2022.9.25。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、玻璃管保险丝的分类
1.按类型分：贴片保险丝、管状保险丝（带银引、不带引线） 2.按外型尺寸贴片型 ：0603、0805、1206、1210、1812、2016 管状型：φ3*10、φ3.6*10、φ4.6*15、φ5*20、φ6*30、 φ6*32、 φ6*25、 φ10*38及其它。 3.按材质分为：玻璃型、陶瓷型、塑胶型、固体及特殊 4.按分断能力分：高、低分断能力保险丝
保险丝知识简介
目录
作用
分类
主要组成部分
熔断特性
工作原及主要参数
认证及品质要求
一、保险丝的定义,其作用是什么？
保险丝(fuse)也被称为熔掉体，IEC127标准将它定义 为“熔断体（fuse-link)”。它是一种安装在电路中，保证 电路安全运行的电器元件。保险丝由电阻率比较大而熔点较 低的银铜合金制成的导线叫做保险丝。
原材料规格： NO: 1 2 3 部件 铜帽 玻璃管 可熔体 材料 黄铜（镀镍） 玻璃 合金丝
尺寸与结构如图所示单位（mm）：
四、 保险丝的熔断特性
按熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢 速保险丝（一般用T表示）、中速保险丝（一般用M表示）、 快速保险丝（一般用F表示）、特快速保险丝（一般用FF表示 ）。
外观
产品外观
II
目视
包装
包装方式
目视
3、达到对产品的防护、外箱无破 损
曲线 曲线 :慢断延时型熔丝的曲线 :快断型熔丝的曲线
额 定 电 流 百 分 数
B A
环境温度
五、保险丝的主要参数
温度保险丝主要有以下几项参 数: 1.额定温度:有时也称为动 作温度或熔断温度，它是指在 无负荷的情况下，使温度以每 分钟1℃的速度上升至熔断时的 温度。 2.熔断精度:是指温度保险丝 实际熔断温度与额定温度的差 值。 3.额定电流与额定电压:一般 温度保险丝标你的电流及电压 均有一定的余量，通常为10A和 250V。
---- 额定电流； ---- 额定电压； ---- 环境温度； ---- 电压降 / 冷电阻； ---- 熔断特性: 过载能力， 时间 / 电流特性； ---- 分断能力； ---- 熔化热能值； ---- 耐久性（寿命）； ---- 结构特征： 外形 / 尺寸， 安装形式； ---- 安全认证。
六、保险丝的安全认证
种类 UL系（美国） 国别 UL/UR(美国) CSA/CSAΔ （加拿大） IEC系（欧州） BSI(英国) VDE(德国) IMQ(意大利) 标志 备注 ①UL与ICE测试要求不同：直径公差也有 差别UL:5.2±0.2 IEC5.2±0.1-0.2 ②UL/CSA标志不会同时出现在印有 BSI.VDE.IMQ.标志的产品但有可能会同 时出现在印有UR.CSAΔ 标志的产品上
ห้องสมุดไป่ตู้
S(瑞士)
MITI(旧称) CCEE(旧称) PSE(日本) CCC（中国）
七、玻璃管保险丝的品质要求
检验项目 检验内容 抽样水平 检验标准 检验方式
1、金属部分没有生锈氧化发黑 2、玻璃管没有裂痕，里内没有异 物或锡渣 3、标记清晰、可识别 4、外观干净整洁、美观 尺寸 外形尺寸 II 符合规格尺寸要求 1、袋装、盒装、编带 2、有对应的标签标示规格型号、 数量等信息 游标卡尺
三、保险丝的组成
保险丝一般由三个部分组成： 1.是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、 同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地 小且要一致，最重要的是熔断特性要一致；
2.是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有 良好的导电性，不应产生明显的安装接触电阻； 3.是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔 体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的 机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、 燃烧及短路等现象；
