银山电子故障录波器说明书
南京银山电子故障录波器基本操作
录波器的一些常用的操作及注意事项如下：1.用户登录：在录波器主界面的左上角“系统”中选择“用户登录”图6.1.3用户名和密码均为：root2.登录后首先检查面板指示灯及机器的连接状态面板说明面板布置图2.1面板指示灯正常情况下，“自检”和“运行”灯常亮，其他灯处于熄灭状态；“录波”灯在有启动量启动的情况下点亮，60秒后自动熄灭；“高速”、“低速”、“压缩”灯在有启动量一直在启动的情况下常亮，此时需要在“工作参数”菜单里将“模拟量”中所有的启动量选为“全部关闭”，之后点击“确定保存”，然后在“传参”菜单中点击“发送参数到装置”，然后在“实时监测”中查看是哪些模拟量一直在启动并上报及做相应的修改；“故障”灯在装置故障时亮，按“取消”键若故障消失，此灯熄灭，若依然亮，重启装置后再查看并做下一步处理2.2按键说明实验：手动录波。
取消：故障告警时按此键取消。
2.3连接状态在软件主界面的左下角的“与本机连接”状态若为“已连接”则为正常，如果为“连接失败”则需重启设备进行进一步确认，若重启后仍然为“连接失败”则需联系厂家进行处理。
3 参数整定方式录波器在线运行时, 可通过组屏的后台管理机直接修改运行参数，方法如下：选中“900A”的右击菜单中的“工作参数”，再在相应的“模拟量”或“开关量”的对应位置中修改相应的名称或定值，修改后点击“确定保存”，之后在“传参”中选择“发送参数到装置”，整个参数整定步骤结束。
其中修正开关、零漂值、幅值修正、相位修正出厂时已通过加量自动修正，勿需改动。
4故障分析若出现跳闸故障，每次故障录波后，在液晶屏上直接显示故障类型及距离,并自动打印故障报告及波形，如果想手动进行故障报告及波形的打印，在对应的波形文件上右击，在右击菜单中选择“故障分析”，之后直接点击打印按钮，文字报告及波形即可打印出来。
5供电电源5.1 交流电源ａ）额定电压：单相２２０Ｖ，允许偏差：－１５％～＋１０％ｂ）频率：５０Ｈｚ，允许偏差±０．５Ｈｚ5.2 直流电源ａ）额定电压：２２０Ｖ或１１０Ｖｂ）允许偏差：－２０％～＋１５％6启动方式有：a) 交流电压各相和零序电压突变量启动b) 交流电流各相和零序电流突变量启动c) 线路相电流变化越限启动d) 交流电压过限启动, 其中相电压有欠压和过压两种启动方式e) 负序分量启动f) 正序分量启动g) 开关量启动h) 手动启动，由人工控制启动录波，可通过软件菜单下发命令和装置面板按钮实现。

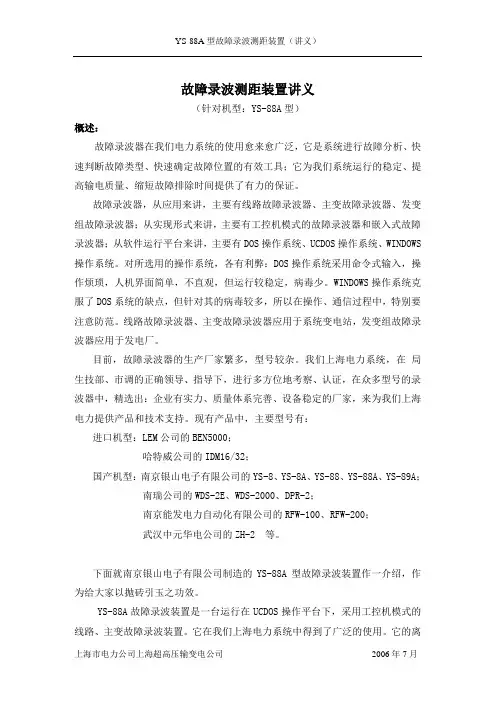

录波装置测距讲义
故障录波测距装置讲义（针对机型：YS-88A型）概述：故障录波器在我们电力系统的使用愈来愈广泛，它是系统进行故障分析、快速判断故障类型、快速确定故障位置的有效工具；它为我们系统运行的稳定、提高输电质量、缩短故障排除时间提供了有力的保证。
故障录波器，从应用来讲，主要有线路故障录波器、主变故障录波器、发变组故障录波器；从实现形式来讲，主要有工控机模式的故障录波器和嵌入式故障录波器；从软件运行平台来讲，主要有DOS操作系统、UCDOS操作系统、WINDOWS 操作系统。
对所选用的操作系统，各有利弊：DOS操作系统采用命令式输入，操作烦琐，人机界面简单，不直观，但运行较稳定，病毒少。
WINDOWS操作系统克服了DOS系统的缺点，但针对其的病毒较多，所以在操作、通信过程中，特别要注意防范。
线路故障录波器、主变故障录波器应用于系统变电站，发变组故障录波器应用于发电厂。
目前，故障录波器的生产厂家繁多，型号较杂。
我们上海电力系统，在局生技部、市调的正确领导、指导下，进行多方位地考察、认证，在众多型号的录波器中，精选出：企业有实力、质量体系完善、设备稳定的厂家，来为我们上海电力提供产品和技术支持。
现有产品中，主要型号有：进口机型：LEM公司的BEN5000；哈特威公司的IDM16/32；国产机型：南京银山电子有限公司的YS-8、YS-8A、YS-88、YS-88A、YS-89A；南瑞公司的WDS-2E、WDS-2000、DPR-2；南京能发电力自动化有限公司的RFW-100、RFW-200；武汉中元华电公司的ZH-2 等。
下面就南京银山电子有限公司制造的YS-88A型故障录波装置作一介绍，作为给大家以抛砖引玉之功效。
YS-88A故障录波装置是一台运行在UCDOS操作平台下，采用工控机模式的线路、主变故障录波装置。
它在我们上海电力系统中得到了广泛的使用。
它的离线分析软件工作于WINDOWS平台（WINDOWS98、WINDOWS2000和WINDOWS XP等）。
故障录波器使用及判断
故障录波器使用及判断故障录波器是一种用于记录、存储电力系统中的干扰和故障信号的仪器。
它能够帮助电力系统运维人员对电力系统进行故障分析，从而有效地提高电力系统的可靠性和安全性。
本文介绍了故障录波器的使用方法和判断要点，帮助读者更好地应用故障录波器，提高电力系统故障分析能力。
故障录波器的使用方法故障录波器主要用于记录电力系统中的干扰和故障信号，然后通过分析这些信号来确定系统故障的原因。
故障录波器的使用方法如下：1. 安装故障录波器故障录波器需要安装在电力系统中，通常安装在主变压器或母线附近。
安装时需要注意故障录波器的电气连接和接地。
2. 配置故障录波器配置故障录波器需要根据实际情况进行设置。
通常需要设置故障录波器的采样率、采样时间、触发条件等参数。
3. 确认故障发生时间当系统出现故障时，需要确定故障的发生时间。
可以通过系统自动报警或人工巡检来确认故障发生时间。
4. 分析存储的故障数据故障录波器存储的数据可以用于故障分析。
分析时需要使用专业的软件来对数据进行处理和显示。
故障录波器的判断要点故障录波器能够记录系统中所有的故障信号，但是需要准确判断这些信号是否真正反映了系统故障的实际情况。
故障录波器的判断要点如下：1. 确认故障类型故障录波器记录的信号可能来自于多种故障类型，需要对信号进行分类。
通常故障类型可以分为短路、接地故障、过电压、欠电压等。
2. 确认故障位置故障录波器能够记录系统中所有的故障信号，但是需要根据信号来确认故障位置。
通过信号的传播时间和相位差等信息来确定故障位置。
3. 确认故障原因故障录波器记录的信号可以用于确定故障的原因。
通过信号的振幅、频率、相位等信息，可以确定故障原因是电器设备故障、环境干扰等因素。
4. 确认故障持续时间故障录波器记录的信号可以用于确定故障持续时间。
通过信号的时间长度来确定故障持续时间。
结语故障录波器是电力系统故障分析的重要工具，它能够记录系统中所有的故障信号，并通过数据分析确定故障的原因和位置。
故障录波装置运行规程
故障录波装置运行规程1 主题内容与适用范围1.1 主题内容本规程为规范华能宁武东马坊风电场故障录波装置的运行管理，规定了华能宁武东马坊风电场故障录波装置的设备参数、运行方式、正常运行时的监视等。
1.2 适用范围本规程适用于华能宁武东马坊风电场故障录波装置系统运行工作使用。
下列人员应熟悉并执行本规程：公司经理、主管副经理、生产部经理（场长）、生产部副经理（副场长）、技术专工、安全专工、运维值长、运维副值长、运维值班员。
2 引用标准下列标准所包括的条文，通过在本规程中引用而构成为本规程的条文。
本规程出版时，所示版本均为有效。
所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。
山西省电网调度规程继电保护和安全自动装置技术规程 DL400-913 设备概况本场选用南京银山电子公司生产的YS-88型故障录波装置一、装置介绍1、录波器柜硬件主要有：1.1 9U前置机1.2 4U工控机1.3 9U显示器1.4 1U键盘和鼠标1.5 4U打印机1.6 远传MODEM卡1.7 1U GPS时钟通讯接口1.8 电源开关1DK、2DK、3DK1.9 11U面板1.10 6U 面板2、 LBD-MGR1000微机故障录波器2.1 后台机:配置监视和分析软件,正常是监视后抬软件运行,并同前置机进行通讯。
完成装置的运行、调试管理、定值整定、录波数据的存储，故障报告的形成和打印。
配有远传网卡，完成数据的远传。
还配有GPS时钟通讯接口，可实现全网统一时钟。
2.2 前置机：由3块CPU板组成，可接入48路模拟量信号、96路开关量信号，每块CPU板可接入16路模拟量信号、32路开关量信号；CPU板由16位微处理器、16000门大规模可编程逻辑器件、掉电保持电路、SRAM、12位串行A/D、光隔电路、开关量转换及保护电路组成。
2.3 工控机的前面板设有装置的状态指示灯和按键：“电源”指示灯–亮表示计算机电源开；熄灭表示电源关。
故障录波器使用及判断
二、故障录波器的使用
单位
厂站
设备 名称 110kV天路线
跳闸时间 2015-04-01 05:46:00
重合闸
保护动作
故障原因 #23 塔 B 相绝缘子因鸟 粪闪络，导致导线对杆 塔放电所致。
送电时 间 04-01 05:46
输电运检室
天马站
重合成功
距离一段、零序一段
单位
厂站
设备 名称 110kV天路线
三、故障性质判断——小结
1、首页查询结果
2、故障录波图 ——直接打开 or下载分析
3、离线软件 ——故障分析
四、测距计算
1、离线分析软件——单端测距 2、地调定值单——线路参数
1、离线分析软件——单端测距
四、测距计算
2、地调定值单（OMS） ——天马站——故障录波器——天路线 线路参数
Байду номын сангаас
跳闸时间 2015-04-01 05:46:00
重合闸
保护动作
故障原因 #23 塔 B 相绝缘子因鸟 粪闪络，导致导线对杆 塔放电所致。
送电时 间 04-01 05:46
输电运检室
天马站
重合成功
距离一段、零序一段
下载 桌面 故障录波 解压
三、故障性质判断——单相接地
单位 厂站 设备 名称 110kV天路线 跳闸时间 2015-04-01 05:46:00 重合闸 保护动作 故障原因 #23 塔 B 相绝缘子因鸟 粪闪络，导致导线对杆 塔放电所致。 送电时 间 04-01 05:46 输电运检室 天马站 重合成功 距离一段、零序一段
故障录波器的使用及判断
地区监控班 2018.05.20
一、故障录波器作用
(完整版)YS-900(嵌入式)说明书
- 银山电子YIN SHAN DIAN ZIYS-900A线路、主变录波测距装置YS-900B发变组录波监测装置（嵌入式）使用说明书南京银山电子有限公司NANJING YINSHAN ELECTRONICS CO., LTD.目录引言----------------------------------------------------------------------------3 装置概述----------------------------------------------------------------------4 装置特点----------------------------------------------------------------------4 技术指标----------------------------------------------------------------------6 硬件说明---------------------------------------------------------------------11 面板说明---------------------------------------------------------------------14 后台管理软件使用说明---------------------------------------------------16 附图:YS-900A/B录波装置原理图-------------------------------------56V1.0版引言YS-900A/B 录波装置（嵌入式）是基于嵌入式以太网，采用TCP/IP传输协议、数据采样脉冲与GPS时钟同步的集录波、测量、实时数据输出、故障分析于一体的电力数据实时记录装置。
它既可以大容量（96路模拟，192路开关）集中组屏，也可以是分布式组网。
故障录波分析系统使用说明书
故障录波分析系统使用说明书一、概述故障录波分析系统主要功能是对保护单元中保存的故障录波数据进行处理和分析。
具体功能有故障点的选择、各通道数据的波形显示、波形的谐波分析、差分分析、向量分析、阻抗分析以及保护特性分析等。
波形、差分、向量、阻抗和保护特性等分析都要求用图形显示。
二、基本功能2.1数据读取及格式转换系统读取从保护测控单元储存内存中的故障录波数据直接导出的文本文件，该文件最大可储存10次录波数据，每次录波数据最大可记录26个测量通道数据。
系统每一次录波数据可以转换为电力系统暂态数据交换(COMTRADE )共用格式。
下图所示是各通道曲线设置窗口，可以设置各通道的名称、系数、比例等属性。
2.2波形显示显示录波数据的瞬时数据曲线，以及分析后的差分曲线以及数据基波曲线。
曲线的颜色、比例都有可以调整。
还可以选取需要显示的曲线，简单方便，直观形象。
波形显示窗口还给用户提供故障线和观察线的选定和显示功能。
用户只要在波形上双击故障点坐标，波形上即会显示出一条黄色竖形的故障线；当用户按住鼠标左键在波形上移动时波形上会显示出两条浅蓝色的观察线，靠近鼠标下面的实线与左边的虚线之间的时间间隔为一个周期，此时观察谐波分析或者向量分析的数据是以实线所表示的时刻为准。
另外，在系统状态栏中还显示了观察实线的采样点及该点距离故障线的时间间隔。
事之拌⑹ 妇护工具① 帮脉少tflQQl^in^Oal^l ? ：釆拝点、丹iti-26.9ms 邂2.3差分分析差分是指将每个当前采样点数据与前一采样点之差组成新的数列，分析该数列的基波幅值和相位。
差分分析结果可以在基本信息窗口显示或者向量显示。
讨散障录破分gift障录破J J I叭hl.iwd)-[曹輿glJt]-\n\x|典立忡日曲掀帮肋®(^|GIQ|^||$0ai^|-?圍尿噺商背顫芭第4：且亘第5®直片第E更道新虽直｛/^i\/7卜丿i^Xx:-■ - -ji ■■ •第迪誉・「\刀八-\yI2.4谐波分析.显齐莊绽Q编小固恢角玖抽才茎週相便修專时值|差分帖信|洼分相仕第:通道272. 0022. 1035. T1res. 94-mo. os颗通道-160. 00282.08-101. 632H.2S2SD. 417] , 9G第3通道-113. CO262.88133.73-260.1E245. 21W 55第湎苴违00；58-173 (19 5 10 2 53 f 47第5通道25895 0J25851. 1520.085329.7325108.80-J65. 37第龍道-15601.302B565.59139T6. 27244E9.4T73. 14弟”通道-10139.0025毗TT£31.41-三以H甜立盒册V 32第砸道2^691 03Z57O1. JS Z0. 0343T3.T224925.54-165. 41删1道0.00 1 2€53. 1S-10 S3 2. 96-102. '2丄船林曲谐波分析是运用傅里叶级分解原理离散分析方法，得到直流分量、基波分量、2次谐波、3次谐波一直到20次谐波分量。
故障录波说明书
YS-900A线路、主变录波测距装置发变组录波监测装置（嵌入式）南京航天银山电气有限公司2011/01/20前言YS-900A 录波装置（嵌入式）是基于嵌入式以太网，采用TCP/IP传输协议、数据采样脉冲与GPS时钟同步的集录波、测量、实时数据输出、故障分析于一体的电力数据实时记录装置。
它既可以大容量（96路模拟，192路开关）集中组屏，也可以是分布式组网。
即可以作为录波装置也可以作为电力系统动态测量装置。
既满足DL/T 553-1994《220kV-500kV电力系统故障动态记录技术准则》、DL/T 663-1999《220kV-500kV电力系统故障动态记录装置检测要求》和DL/T 873-2004《微机型发电机变压器组故障录波装置技术条件》标准,同时在设计中也考虑了《电力系统实时动态监测系统技术规范》的主要技术要求。
采用具有网络传输功能的嵌入式主控系统为实现在录波网络中及时有效地分析，处理和传送实时采样和故障录波数据，同时保证故障录波功能不受影响，为保障电网数据分析的可靠性和稳定性提供了技术保证，开发和研制新一代嵌入式故障录波装置采用了两级嵌入式设计的结构，完全满足嵌入式网络录波装置的要求。
同步于GPS脉冲信号的数据采样可实现异地同步测量反映电网稳定性的相角参数，为实现实时动态监测装置（PMU）和故障录波装置软硬件平台一体化奠定了基础。
目录1、装置概述 (4)2、装置特点 (4)3.主要技术指标 (6)3.1 输入信号 (6)3.2 采样指标 (6)3.3 启动要求 (6)3.4 参数整定方式 (8)3.5 故障分析 (8)3.6 告警信号 (9)3.7 通讯要求 (9)3.8 抗干扰能力 (9)3.9 环境条件 (9)3.10 供电电源 (10)3.11 机柜外形尺寸颜色及重量 (10)3.12 过载能力 (10)3.13 时钟精度和GPS同步 (10)4.硬件说明 (11)4.1嵌入式录波单元 (11)4.2 变送器箱 (11)4.3后台管理 (11)4.4 通讯箱 (12)4.5 其他 (12)4.6 装置硬件原理框图及面板布置图 (12)5.面板说明 (14)5.1 面板指示灯 (14)5.2 按键说明 (15)6.后台管理机软件使用说明 (16)6.1系统菜单 (22)6.2参数菜单： (24)6.4分析 (47)6.5特性试验 (60)6.6窗口菜单 (62)6.7帮助菜单 (62)7.使用维护和说明 (63)7.1包装 (63)7.2运输 (63)7.3储存 (63)7.4开箱检查 (63)7.5维护须知 (63)1、装置概述YS-900A系列故障录波装置，其中YS-900A即适用于各种电压等级的线路和主变故障录波，YS-900A也适用于各种容量规模的发电机变压器组故障录波，还可以用于各种需要进行电能质量监测记录或谐波监测的场合，例如电气化铁路、大型钢厂等。
故障录波器5.5使用说明书1-4
图4.3主界面
4.2
4.2.1MCU（监控管理CPU）IP地址设置：
MCU（监控管理CPU）的IP地址应与录波装置（RCU）的IP地址在同一个子网内，默认值为172.20.103.X，子网掩码也应与录波装置一致，默认值为255.255.0.0（见图4.4)。
图4.4 IP地址设置
信号插件
该插件将装置运行、录波、自检等状态量输出，包括录波动作信号接点输出，各种运行状态的灯光信号输出。
监控管理CPU插件（MCU）
电力系统故障录波与分析装置的监控管理插件（MCU）采用嵌入式32位CPU，两个以太网口（一个对内一个对外），串口，操作系统为windows2000，录波软件具有Windows的图形化界面，界面友好，操作简便。监控管理插件（MCU）通过Ethernet与录波CPU插件（RCU）交换数据，完成监控、管理、波形分析打印、对外通讯、原始波形文件备份存储、原始波形文件格式的转换以及FTP发布、自动更新本地定值数据库供故障信息系统查询，与录波CPU插件（RCU）对时等功能。
录波CPU插件采用Vxworks操作系统，负责以太网通讯的处理、与采集插件总线数据的交换。在Vxworks操作系统下，接入显示器和键盘，可以进行正常的操作。
采集插件
采集插件完成模拟量、开关量的数据采集，同时判断是否启动录波，并把采集的时实数据（录波数据）送给双口RAM储存，由RCU读取，作录波数据处理。
图5.3子站录波文件
5.4
录波装置记录的所有除手动录波文件以外的暂态录波文件（FLT格式）均会自动上传至“自动上传目录”（默认设置为“D:\mcu\swap\”目录）并归档保存至“归档目录”(默认设置为“D:\mcu\archive\”目录)，同时自动将其转换成Comtrade格式存放于用于本地分析的“波形文件存放目录”(默认设置为“D:\mcu\source\”目录)和用于调度端查询的“对外发布FTP目录”(默认设置为“D:\mcu\ftppublish\”目录)。本软件也提供了手动将FLT文件转换成Comtrade格式文件的途径，方法如下：
电力系统故障录波器 说明书
电力系统故障录波器说明书
电力系统故障录波器是一种用于记录电力系统中发生故障时的
电压和电流波形的设备。
它主要用于分析和诊断电力系统中的故障，以便及时采取修复措施，确保电网的安全稳定运行。
下面我将从多
个角度全面地介绍电力系统故障录波器的说明书内容。
首先，说明书通常会包括设备的基本信息，如型号、规格、技
术参数等。
这些信息对于用户了解设备的基本特性和性能非常重要，有助于正确操作和维护设备。
其次，说明书会详细介绍设备的安装和调试方法，包括安装位
置的选择、接线方法、接地要求等。
这些内容对于用户正确安装设备、确保设备正常运行至关重要。
另外，说明书还会对设备的操作方法和注意事项进行详细说明。
比如，如何启动设备、设置录波参数、下载录波数据等操作步骤，
以及在使用过程中需要注意的安全事项和操作注意事项。
此外，说明书还会介绍设备的维护保养方法，包括定期检查、
清洁、维修等内容。
这些内容有助于用户正确保养设备，延长设备
的使用寿命。
最后，说明书还会包括故障排除方法和常见问题的解决方案。
这些内容对于用户在设备出现故障时能够迅速找到解决方法非常重要，保障了设备的正常运行。
综上所述，电力系统故障录波器的说明书内容涵盖了设备的基
本信息、安装调试、操作方法、维护保养以及故障排除等多个方面，对于用户正确使用和维护设备具有重要的指导意义。
希望以上内容
能够帮助你全面了解电力系统故障录波器的说明书。
故障录波讲解
1995年电力部颁布了DL/T553~1994220～500kV电力系 统故障动态记录技术准则
1999年颁布了DL/T663~1999220~500KV电力系统故障 动态记录装置检验测试要求
2004年颁布了DL/T-873-2004微机发电机变压器组动态 记录装置技术条件 这些标准明确规定了电力系统故障动态记录装置应达到的 记录要求,这对国内生产的故障录波装置提出了越来越高的要 求,
②装置的定值整定是否准确,这决定于线路参数的测量、 定值的计算和定值的整定；
③线路进行改造后是否再次进行了核相,线路参数测量,计 算定值并进行整定,
④线路跳闸后是否进行事故分析,并对装置的定值进行校 核和调整,这一点是今后装置能否准确定位的关键,
解决之道－2
➢ 细致的分析是故障定点的关键：
线路发生故障后,尽管到达故障点的时间越短,故障检出的 成功率越高,但是,接到调度电命力令线后路决发不生能短盲路目是地出立现即最巡多线的,而应 一边及时召集必要的事故巡一视种人故员障做形巡式线,中的性有点关直准接备接,一地边的利 用较短的时间,收集索要事电故网数中据,并以进单行相全接面地细短致路的故障分最析,
220～500kV电力系统故障动态记录技术准则
电力故障录波器的发展
国内对故障录波器的研制和开发已经有多年的历史,其中有： 机电式录波器 光电式录波器 采用固态数据存储器的录波器
90年代,我国继电保护进入了微机时代,此时产生了第一代 微机故障录波器WGL-11华北电力学院,此后不久又产生了 WGL-12,并催生了第一个电力录波装置的技术规范： DL/T553~1994220～500kV电力系统故障动态记录技术准则,
同时,由于系统中存在多个微机自动装置,装置在事故时的 动作次序是判别自动装置动作正确性的关键,要进行动作次序 的判别,对自动装置出口状态的判别、出口时间的记录又必须 足够详细,
故障录波说明书
ZH-3B嵌入式发电机变压器组动态记录装置使用说明书武汉中元华电科技股份有限公司Wuhan Zhongyuan Huadian Science & Technology Co., Ltd历史记录修改历史记录校阅历史记录批准历史记录目录1.概述 ....................................... 错误!未定义书签。
. 指示灯 ....................................... 错误!未定义书签。
. 按键 ......................................... 错误!未定义书签。
. USB接口...................................... 错误!未定义书签。
2.主界面 ..................................... 错误!未定义书签。
. 简介 ......................................... 错误!未定义书签。
. 键盘快捷键 ................................... 错误!未定义书签。
. 快捷工具栏 ................................... 错误!未定义书签。
. 运行状态区 ................................... 错误!未定义书签。
. 最近录波列表 ................................. 错误!未定义书签。
. 切换窗口按钮 ................................. 错误!未定义书签。
3.实时监测和查询.............................. 错误!未定义书签。
. 实时波形监视 ................................. 错误!未定义书签。
YS-ES1智能化变电站故障录波及网络记录分析装置-说明书v3[1].0
![YS-ES1智能化变电站故障录波及网络记录分析装置-说明书v3[1].0](https://img.taocdn.com/s3/m/ca619adc79563c1ec4da71b5.png)
YS-ES1智能化变电站故障录波及网络记录分析装置-说明书v3[1].0南京航天银山电气有限公司技术资料编号：201306270001YS-ES1智能化变电站故障录波及网络记录分析装置版本V3.0航天科工深圳（集团）有限公司南京航天银山电气有限公司前言本说明书仅适用于最终用户，对翻版、其他任何商业或其他目的的用途，本公司保留追究其法律责任的权利。
由于本装置的良好扩充性能，在本说明书中可能没有涵盖装置的所有功能，用户有不明之处，欢迎向本公司致电或E-mail垂询。
第一章、概述1.1 应用范围该装置设计采用FPGA结合嵌入式实时操作系统vxWorks，适应电力系统发展需求的嵌入式电网通信记录、分析装置。
装置能自动识别IEC61850-MMS、IEC61850-9-1、IEC61850-9-2、GOOSE、IP等多种网络通信协议。
具有可扩展性好、时间延时小、实时在线监视等优点，提供多种模式的分析手段，适应不同层次的客户使用，操作简便。
该装置适用于智能电网的数字化变电站中，用于监视、记录、分析数字化变电站中的所有交互的报文信息，同时也可以应用于需要记录、分析网络报文的场所，在智能电网的建设中将会起着重要的作用。
1.2技术特点1.分布式架构设计：本装置采用分布式架构设计，可以根据接入量使用多个采集单元，同时配有集中管理单元，将各个采集单元的数据进行合成。
2.嵌入式硬件、嵌入式操作系统：采用高档FPGA以及高速ARM进行采集处理，同时在前置单元采用了实时性很强的vxWorks操作系统，集中管理单元采用了Linux 操作系统。
3.分布式大容量存储：集中管单元配有两块1T硬盘，暂稳态独立存储，使数据更加安全。
4.基于TCP/IP以及IEC61850、IEEE1588等规范的深层完整解析：深入并完整地基于TCP/IP以及IEC61850、IEEE1588解析网络报文，通过三种模式，即简明模式、专业模式、原始模式满足不同层次用户的需求，真正达到了方便使用的目的。
YS-900C故障录波装置使用说明书V1.0—南京航天银山电气有限公司
YS-900C故障录波及测距装置使用说明书V1.0航天科工深圳（集团）有限公司南京航天银山电气有限公司第一章概述.............................................................................. 错误！未定义书签。
1.1概述................................................................................ 错误！未定义书签。
1.2 技术特点....................................................................... 错误！未定义书签。
1.3 整机结构....................................................................... 错误！未定义书签。
1.3.1 录波装置外观.................................................... 错误！未定义书签。
1.3.2 组屏图例（标准屏）........................................ 错误！未定义书签。
第二章主界面............................................................................ 错误！未定义书签。
2.1 主界面........................................................................... 错误！未定义书签。
2.2 菜单功能....................................................................... 错误！未定义书签。
银山电子 故障录波操作
故障录波测距装置（银山电子）操作说明●硬件部分（详见附图）1、硬件组成硬件包括：网络通讯拨号单元、开入转接单元、后台管理单元、嵌入式录波单元、无源变送器、打印机。
无源变送器：含有电流变换器和电压变换器，可将电流信号和电压信号转换成+/-10v 的电压信号后送至嵌入式录波单元，电源变送器包含6块变送器插板，每个板可接入16路模拟量。
嵌入式录波单元：存储卡、数据采集卡、嵌入式主板、告警板卡。
数据采集卡：每个板可采集16路模拟量（来自无源变送器）和32路开入量（开入转接单元）告警板卡：将告警信息隔离放大后送至光子牌，并同时送往后台测控装置。
●软件部分（详见附图）1、程序主窗口程序主窗口包括命令行、最新50条录波文件和启动原因、以及工作状态、事件日志和录波故障分析、最新录波文件、特性试验文件、稳态录波文件、文件检索等功能。
本程序无“特性试验”、“稳态录波（禁用）”的功能；其中“文件检索”可实现按时间、跳闸、故障三种方式来检索录波文件。
工作状态：显示录波器和采集板（A\B\C\D\E\F）的工作状态事件日志：管理机和录波单元的通信状态。
录波故障分析：没啥作用。
程序主窗口命令行包含了4大命令（系统、参数、通讯、分析）在这4大命令下又有许多小命令来实现不同的功能。
2、系统命令系统命令下除用户注销、用户管理、系统退出外还有系统设置（录波文件存放的位置、故障分析起始时刻15ms）、下属设备设置（IP地址和各种端口号这个也可以在“参数”命令行来实现）3、参数命令参数命令下包含工作参数、传参（后台管理单元与采集板之间的参数上传与下载）、参数启用（使下装到录波单元的参数文件生效）、参数打印。
下面详细介绍工作参数。
工作参数作为重点命令包含系统设置、硬件设置、采样设置、模拟量、开关量、通讯/主板设置、启动设置、启动开关、测距参数、相角差、变压器。
其中只有系统设置、硬件设置、采样设置、模拟量、开关量可用，其余均为屏蔽此功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 银山电子YIN SHAN DIAN ZIYS-89A+ 线路、主变录波测距装置（嵌入式）使用说明书南京银山电子有限公司NANJING YINSHAN ELECTRONICS CO., LTD.目录引言 (1)1、装置概述 (2)2、装置特点 (2)3、主要技术指标 (4)4、硬件说明 (9)5、面板说明 (12)6、后台管理机软件使用说明 (14)V1.0版引言YS-89A+ 录波装置（嵌入式）是基于嵌入式以太网，采用TCP/IP传输协议、数据采样脉冲与GPS时钟同步的集录波、测量、实时数据输出、故障分析于一体的电力数据实时记录装置。
它既可以大容量（96路模拟，192路开关）集中组屏，也可以是分布式组网。
即可以作为录波装置也可以作为电力系统动态测量装置。
既满足DL/T 553-1994《220kV-500kV电力系统故障动态记录技术准则》、DL/T 663-1999《220kV-500kV电力系统故障动态记录装置检测要求》和DL/T 873-2004《微机型发电机变压器组故障录波装置技术条件》标准,同时在设计中也考虑了《电力系统实时动态监测系统技术规范》的主要技术要求。
采用具有网络传输功能的嵌入式主控系统为实现在录波网络中及时有效地分析，处理和传送实时采样和故障录波数据，同时保证故障录波功能不受影响，为保障电网数据分析的可靠性和稳定性提供了技术保证，开发和研制YS89A+新一代嵌入式故障录波装置采用了两级嵌入式设计的结构，完全满足嵌入式网络录波装置的要求。
同步于GPS脉冲信号的数据采样可实现异地同步测量反映电网稳定性的相角参数，为实现实时动态监测装置（PMU）和故障录波装置软硬件平台一体化奠定了基础。
1、装置概述YS-89A+故障录波装置为适用于各种电压等级的线路和主变故障录波，还可以用于各种需要进行电能质量监测记录或谐波监测的场合，例如电气化铁路、大型钢厂等。
整个装置可分为三部分。
前置录波存储单元，主控单元和后台管理单元。
各部分之间通过以太网利用TCP/IP进行数据交互，各部分可独立工作。
前置录波存储单元和主控单元采用嵌入式设计，组成了嵌入式故障录波装置，后台管理单元可以和嵌入式单元组屏或分离安装，一个后台管理单元可同时管理多台嵌入式录波装置，便于在同一变电站或发电厂内实现统一管理。
2、装置特点●两级嵌入式设计，录波存储单元可独立完成故障录波和存储功能，主控单元实现了故障录波数据的大容量转存（支持电子盘和硬盘）和对外通讯功能，两者互不影响协调工作。
●录波存储单元采用DSP嵌入式系统内嵌TCP/IP协议栈，实现了多任务实时运行环境，模拟实现了文件管理方式对故障录波数据进行管理。
●黑匣子录波功能，在嵌入式主控系统崩溃情况下，可实现芯片板卡级录波，FLASH芯片存储录波数据。
●支持三个网络连接通道：1、录波通道可实现所有录波功能。
2、实时通道可实现实时数据测量并实时传输功能。
3、维护通道可实现各种命令控制功能。
从而可同时支持录波功能，实时测量和实时传输功能。
●采用内网、外网模式，内网不受外网干扰，同时保证了通讯速率。
●前端存储卡采用了大容量FLASH（512M），主控系统支持电子盘和硬盘，实现录波数据的双存储模式，确保录波数据可靠存储不丢失。
●数据采样脉冲与GPS严格同步，不同点采样数据可在统一时标下进行分析。
●嵌入式单元和后台机可大容量（96路模拟量、192路开关量）组屏，也可分散式组网，一台后台机可以管理和接入多台嵌入式录波装置。
●可实现长时间不间断稳态数据录波功能，最高稳态录波采样率为1000Hz，存储容量足够存储14天以上的历史数据。
●整机装置达到IV级抗干扰标准。
●谐波分析次数达到50次。
●改进的测距算法，大大改善测距精度和计算稳定性，最大测距误差<3.5%,金属性短路<2%。
●录波文件数据格式提供自定义和标准COMTRADE两种格式。
●完备的通讯功能和强大的通讯组网功能。
远传通讯可采用以太网络、PPP拨号等方式,具有断点续传功能。
可以自身组网,也可以与管理信息系统组网。
●强大的软件功能：具备实时监测、波形分析、故障分析及打印、文件检索、公式编辑器、阻抗轨迹。
●统一的后台分析软件，在远方和本地工作站上使用相同的后台软件，方便用户使用。
3、主要技术指标3.1 输入信号3.1.1 模拟量输入信号16～96路模拟量, 可接入交流电流、交流电压、直流电流、直流电压、高频信号、温度信号和其它传感信号。
a) 交流额定电压(有效值)： 57.7V或100Vb) 交流额定电流(有效值)： 1A 或 5A ；最大过载40倍,持续时间1sc) 直流额定电压： 0～1000V, 75mVd) 直流额定电流： 0～40mAe) 高频信号：输入范围： 0～10V输入频率： 0～5KHz3.1.2 开关量输入信号开关量输入信号为32～192路常开或常闭接点。
可支持空接点或DC110V，DC220V接点的接入。
3.2 采样指标a) 采样速度：10000点/秒b) 采样方式：同步采样c) 谐波分辨率：50次d) 开关事件分辨率：0.1mse) 电流、电压波形采样精度：0.5级f) AD位数：16位3.3 启动要求除高频信号、温度信号和其它非电量传感信号外, 所有信号均可作为启动量, 任一路输入信号满足定值给出的启动条件, 均可启动录波。
启动定值和方式可由用户设定。
3.3.1 启动方式有：a) 交流电压各相和零序电压突变量启动b) 交流电流各相和零序电流突变量启动c) 线路相电流变化越限启动d) 交流电压过限启动, 其中相电压有欠压和过压两种启动方式e) 负序分量启动f) 正序分量启动g) 频率越限与变化率启动h) 直流量启动i) 开关量启动j) 逆功率启动k) 三次谐波启动l) 系统振荡启动m) 手动启动，由人工控制启动录波，可通过软件菜单下发命令和装置面板按钮实现。
n) 遥控启动，由上级部门在远方下达启动命令3.3.2 启动精度越限启动量，优于5%突变启动量，优于10%3.3.3 录波数据记录方式3.3.3.1 模拟量采样方式录波过程按如图所示顺序执行：A 时段：系统大扰动开始前的状态数据，输出高速原始记录波形，记录时间为60ms,80ms,100ms 可选。
B 时段：系统大扰动后初期的状态数据，输出高速原始记录波形，记录时间大于0.17s ，最大限定10秒。
C 时段：系统动态过程数据，输出低速原始记录波形，记录时间大于1s 。
D 时段：系统长过程的动态数据，可整定为500HZ 或1KHZ 采样值，输出低速的t = 0ms系统大扰动开始时刻St模拟量采样时段顺序原始记录波形，记录时间大于1s。
输出数据的时间标签，如短路故障等突变事件，以系统大扰动开始时刻为该次事件的时间零坐标。
各时段的时间、采样速度可人工设定。
3.3.3.2 启动条件：a)第一次启动符合任一启动条件时，由S开始按ABCD顺序执行。
b)重复启动在已经启动记录的过程中，有开关量或突变量输出时，若在B时段，则由T 时刻开始沿BCD时段重复执行；否则应由S时刻开始沿ABCD时段重复执行。
3.3.3.3 自动终止记录条件a) 所有启动量全部复归b) 记录时间已达到各录波时段设定的最小时间。
3.3.3.4 数据存储容量及方式故障后可连续记录, 录波数据记录在存储卡上,可记录两百次以上录波数据，支持循环记录。
同时录波数据可转存记录在硬盘上，也可通过远传送到上级管理部门。
硬盘容量大,可保留数万次以上最新的录波数据。
硬盘满时，新数据自动覆盖老数据。
3.3.3.5 稳态数据记录支持长时间不间断稳态录波 ,以可整定的采样速率记录电网运行的有效值数据并生成记录文件, 可存储长达14天以上的历史数据。
3.4 参数整定方式3.4.1在线修改录波器在线运行时, 可通过组屏的后台管理机直接修改运行参数。
3.4.2 离线修改由离线计算机修改后, 通过参数上传给录波器。
3.4.3 远传修改上级管理部门可在远方通过网络通讯实现远传修改。
3.5 故障分析3.5.1在线自动分析每次故障录波后，在液晶屏上直接显示故障类型及距离,并自动打印故障报告及波形。
3.5.2 离线分析可对保存的历史故障录波数据文件进行分析，显示相应的故障分析报告。
3.6 告警信号装置录波或装置发生故障时, 输出相应的告警信号, 告警信号输出有两种，一种是在装置面板上的指示灯，包括录波告警和故障告警；另一种为空接点输出信号，可接至光字牌或警铃等回路，包括：a) 录波信号b) 故障信号c) 失电信号3.7 通讯要求3.7.1通讯方式可通过以太网络进行组网。
3.7.2 通讯速率以太网通讯速率为10/100M。
3.7.3 通讯功能a) 修改运行参数b) 校时c) 监视工作状态d) 启动录波e) 故障录波文件检索及传输f) 更新录波单元程序g) 稳态录波数据传输h) 实时数据传输3.8 抗干扰能力快速瞬变干扰试验能力,达到GB/T 14598.10—1996中4.1规定的IV级标准脉冲群干扰试验能力，达到GB/T 14598.13—1998中3.1.1的III级标准3.9 环境条件a) 环境温度：-5 ～ 40℃b) 相对湿度：5% ～ 95% (最大绝对湿度 28g/m3)c) 大气压力：86 ～ 106 KPa3.10 供电电源3．10．1 交流电源ａ）额定电压：单相２２０Ｖ，允许偏差：－１５％～＋１０％ｂ）频率：５０Ｈｚ，允许偏差±０．５Ｈｚｃ）波形：正弦，波形畸变不大于５％3．10．2 直流电源ａ）额定电压：２２０Ｖ或１１０Ｖｂ）允许偏差：－２０％～＋１５％ｃ）纹波系数：不大于５％3.11 机柜外形尺寸及颜色a)外形尺寸：800(mm)×600(mm)×2260(mm) 或800(mm)×600(mm)×2360(mm) 或800(mm)×550(mm)×2260(mm) 或800(mm)×550(mm)×2360(mm) 或按用户要求定制。
b)颜色：按用户要求定制。
3.12 过载能力ａ) 交流电流回路：２倍额定电流，连续工作１０倍额定电流，允许１０ｓ４０倍额定电流，允许１ｓｂ) 交流电压回路：２倍额定电压，连续工作3.13 时钟精度和GPS同步ａ) 装置时钟可由外部同步时钟信号(如ＧＰＳ)进行同步。
输入信号可以为分脉冲、IRIG-B码(TTL电平)或串口时钟。
ｂ) 在外部同步时钟信号中断的情况下，装置在２４ｈ内的计时误差不大于100ms。
4、硬件说明4.1嵌入式录波单元本装置采用工控主机板、数据采集卡、录波存储卡(网络接口)等组成多CPU采集系统，各功能卡具备性能如下：●存储卡：负责产生锁相同步于GPS的采样脉冲供采集卡采样，同时负责录波数据存储和自身的文件系统管理、嵌入式主板与前置机之间数据传输、按键控制、面板指示灯控制以及送出故障自控信号和WATCHDOG功能。
