遥控调光调色LED灯设计毕业设计
基于WiFi的智能LED照明控制系统设计
基于WiFi的智能LED照明控制系统设计概述本文档旨在介绍一个基于WiFi的智能LED照明控制系统的设计方案。
该系统能够实现远程控制和调节LED灯光的亮度和颜色，提供便捷和个性化的照明体验。
系统组成该系统主要由以下组成部分构成：1. LED灯具：使用可调节亮度和色温的LED灯具，提供灯光控制的基础。
2. WiFi模块：用于与用户的智能设备进行通信，接收用户指令并传输给LED灯具。
3. 服务器：负责处理用户指令并将其传输给正确的LED灯具，同时管理灯具的状态和配置信息。
系统功能该系统具备以下主要功能：1. 远程控制：用户可以通过连接到WiFi网络的智能设备，远程控制LED灯具的开关、亮度和颜色。
2. 调光调色：用户可以根据实际需求，通过调整LED灯具的亮度和色温，获得适合不同场景的照明效果。
3. 定时任务：用户可以设置定时任务，例如定时开关灯、定时调整亮度等，实现智能化的照明管理。
系统设计以下是该系统的设计概述：1. 用户界面：为了方便用户操作，该系统需要提供一个用户友好的界面，可以通过智能手机、平板电脑或电脑进行操作。
2. 通信协议：系统使用WiFi作为通信方式，用户通过连接到同一WiFi网络的智能设备与LED灯具进行通信。
3. 数据传输：用户指令通过WiFi模块传输到服务器，服务器根据指令类型进行相应处理，并将结果传输回LED灯具。
4. 灯具控制：LED灯具接收到服务器传输的指令后，根据指令进行相应的开关、亮度和颜色调节。
5. 状态管理：服务器负责管理灯具的状态和配置信息，并提供灯具管理接口供用户查询和操作。
优势和应用场景该系统的设计具有以下优势：1. 灵活便捷：用户可以通过智能设备随时随地控制LED灯具，为用户提供便捷的灯光控制体验。
2. 个性化照明：用户可以根据自己的需求和喜好，调整LED灯具的亮度和颜色，获得个性化的照明效果。
3. 能源节约：LED灯具具有高效节能的特点，可以帮助用户减少能源消耗。
毕业设计(论文)-触摸式调光台灯设计[管理资料]
![毕业设计(论文)-触摸式调光台灯设计[管理资料]](https://img.taocdn.com/s3/m/0e9d191ef8c75fbfc67db274.png)
学士学位毕业设计（论文）触摸式调光台灯设计学生姓名：学号：2XX指导教师：所在学院：信息技术学院专业：电子信息工程中国·大庆2013 年 5 月摘要台灯是人们生活中用来照明的一种家用电器。
随着社会的发展和科技的进步，台灯的种类、样式，以及其功能越来越多。
技术上在不断的突破和完善，满足了人们的日常需求。
此次设计的触摸式调光台灯相比传统的按键式台灯更为方便和灵敏。
采用LED灯更加的节能和环保，而且还可以根据不同人的需求调节不同的亮度。
本文介绍了以SGL8022W芯片为控制核心，用12V稳定电源，通过触摸来调节不同光度。
该触摸式调光台灯电路并不复杂，很大程度上节省电能，延长LED灯寿命，经济适用。
本次课题的研究不仅可以使自己更加了解专业知识还可以对市场上台灯的设计起到一定的参考作用，设计出更加合理便捷的产品来满足人们生活中的需要。
关键词：触摸式LED台灯SGL8022W 调光ABSTRACTThe lamp is used to illuminate a household appliances in people's lives.With the development of society and the advancement of technology,lamp type, style, and more and more powerful.Technical breakthrough in constant and perfect,to meet the daily needs of the people.The design of the touch lamp dimmer compared to traditional push-button lamp is more convenient and sensitive.LED lights more energy-saving and health,but also according to the needs of different people of different brightness.This article describes that the SGL8022W chip as the control core,stable power supply with12V touch to adjust the different luminosity.The touch dimmer lamp circuit is not complicated,largely to save energy and prolong the life of LED lights, affordable.The research projects can not only a better understanding of expertise can also play a reference role in the design of the lamp market design more reasonable and convenient products to meet the needs of our lives.Keywords:Touch LED lamp SGL8022W Dimming目录摘要 (I)ABSTRACT (II)前言 (IV)1 绪论 (3) (3) (5)2 硬件电路设计 (6) (6)12V直流电源设计 (8) (10) (12) (17)3 电路调试与功能实现 (18) (18) (18)4 总结与体会 (20)结论 (20)参考文献 (22)致谢 (23)附录.................................... 错误!未定义书签。
基于STC12C4052AD单片机的遥控调光LED灯的设计_吴将
度感测功能；集成了14位模数转换的ADC；集 成AES安全协处理器；带有2个强大的支持几组 协议的USART，以及1个符合IEEE 802.15.4规 范的MAC计时器，1个常规的16位计时器和2个8 位计时器；强大和灵活的开发工具。 3.节点的硬件设计 无线传感器网络的节点通常由传感器模 块、处理器模块、无线通信模块和电源模块构 成。处理器模块和无线通信模块采用CC2430芯 片，大大简化了射频电路的设计。传感器模块 采用数字温度传感器DS18B20。电源模块采用2 节干电池。节点的硬件原理框图如图1。 DS18B20是“单总线”数字温度传感器，其 测量温度范围为-55℃～125℃，在-10℃～85℃ 范围内，精度为0.5℃，可编程设定9～12位的 分辨率，默认值为12位，转换12位温度信号所 需时间为750ms（最大）。检测温度由2字节组 成，高字节MSB的高5位S代表符号位，如果温度 为负则S为1，否则为０。低字节LSB的低4位是 小数部分，中间7位是整数部分，如图2所示。 DS18B20与CC2430的通信电路如图3所示， VDD引脚直接连接外部电源，CC2430的P0.0脚与 18B20的数字输入/输出脚DQ相连，DS18B20在 空闲时，其DQ脚由上拉电阻置为高电平。 4.节点的软件设计 软件部分需要解决的问题包括：温度信号 采集、ZigBee协议栈(Z-Stack)、ZigBee通信 等。 4.1 温度信号采集 温度信号的采集可由CC2430芯片内部的 MCU完成，温度传感器DS18B20采用单总线方 式和处理器通信，根据DS18B20的通讯协议， 主机控制DS18B20完成温度转换必须经过三个 步骤：每一次读写之前都要对DS18B20进行复 位，复位成功后发送一条ROM指令，最后发送 RAM指令，这样才能对DS18B20进行预定的操 作。复位要求主CPU将数据线下拉500微秒，然 后释放，DS18B20收到信号后等待16～60微秒 左右，后发出60～240微秒的存在低脉冲，主 CPU收到此信号表示复位成功。 4.2 ZigBee协议栈(Z-Stack) ZigBee协议栈的体系结构如图4所示。 外围开关电路调控灯光亮度，具有节能高效的 性能。通过红外编码、解码实现主从机通信。 且具有记忆存储功能，分为睡眠/工作两种模 式。外围电路具有简单且驱动能力强，成本 低，效率高的特点。系统软硬结合，以软件调 节为主，可修复空间大，具有较高的性价比。

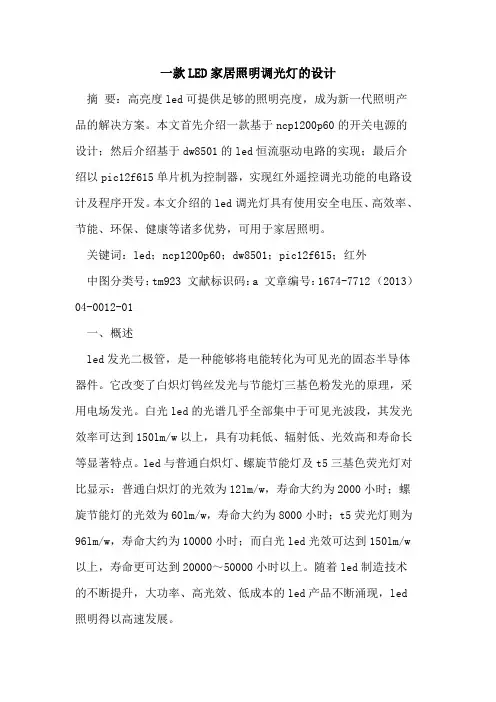

一款LED家居照明调光灯的设计
一款LED家居照明调光灯的设计摘要：高亮度led可提供足够的照明亮度，成为新一代照明产品的解决方案。
本文首先介绍一款基于ncp1200p60的开关电源的设计；然后介绍基于dw8501的led恒流驱动电路的实现；最后介绍以pic12f615单片机为控制器，实现红外遥控调光功能的电路设计及程序开发。
本文介绍的led调光灯具有使用安全电压、高效率、节能、环保、健康等诸多优势，可用于家居照明。
关键词：led；ncp1200p60；dw8501；pic12f615；红外中图分类号：tm923 文献标识码：a 文章编号：1674-7712 （2013）04-0012-01一、概述led发光二极管，是一种能够将电能转化为可见光的固态半导体器件。
它改变了白炽灯钨丝发光与节能灯三基色粉发光的原理，采用电场发光。
白光led的光谱几乎全部集中于可见光波段，其发光效率可达到150lm/w以上，具有功耗低、辐射低、光效高和寿命长等显著特点。
led与普通白炽灯、螺旋节能灯及t5三基色荧光灯对比显示：普通白炽灯的光效为12lm/w，寿命大约为2000小时；螺旋节能灯的光效为60lm/w，寿命大约为8000小时；t5荧光灯则为96lm/w，寿命大约为10000小时；而白光led光效可达到150lm/w 以上，寿命更可达到20000～50000小时以上。
随着led制造技术的不断提升，大功率、高光效、低成本的led产品不断涌现，led 照明得以高速发展。
led为3v左右的低电压直流驱动器件，不能够直接接入220vac 的交流市电来驱动。
为达到足够的照明亮度，通常采用led灯珠串联再并联的连接方式进行电路设计，如某型号led日光灯管为24串12并；但由于led灯珠的特性不同，加之受温度影响较大，led 的驱动必须采用一定精度的恒流电源驱动。
本课题研究着重完成led灯的ac/dc电源变换器及恒流驱动设计，同时利用单片机实现对led灯开关及调光的红外遥控控制功能。
基于PWM调光的智能多功能台灯设计毕业设计论文
指导教师签名：日 期：
使用授权说明
本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画
3）毕业论文须用A4单面打印，论文50页以上的双面打印
4）图表应绘制于无格子的页面上
5）软件工程类课题应有程序清单，并提供电子文档
5.装订顺序
1）设计（论文）
本文介绍了一种基于PWM调光的智能台灯设计。把单片机技术和PWM调光技术结合起来实现台灯光强的调节。利用软件来改变占空比从而来改变电压的大小实现调光。利用DS1302时钟芯片和单片机结合来产生时间日历。利用DS18B20温度检测芯片来检测环境温度。用1602 字符型液晶显示芯片来显示时间，日历，星期，温度，以及台灯的光强等级。利用蜂鸣器和时钟芯片产生定时闹钟。利用HX1838红外接收来进行红外控制。从而使台灯拥有多项功能。
2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订
指导教师评阅书
指导教师评价：
一、撰写（设计）过程
1、学生在论文（设计）过程中的治学态度、工作精神
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、学生掌握专业知识、技能的扎实程度
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、学生综合运用所学知识和专业技能分析和解决问题的能力
单片机LED灯调光毕业设计论文(简易版)
石家庄邮电职业技术学院毕业设计论文题目：基于STC10F08实验平台的灯具调光器设计院（系）：专业：班级：姓名：导师：完成时间：年月日目录前言 (2)一、项目概述和原理 (3)1.1 单片机基础知识 (3)1.2 PWM简介 (3)1.3 PWM控制LED亮暗原理 (4)二、程序设计思路 (5)三、总体方案设计 (6)3.1主控电路： (7)3.2 LED驱动 (7)3.3 手动控制 (8)四、系统软件设计 (9)4.1 系统软件设计 (9)4.2 控制程序代码 (9)五、总结 (12)前言二十世纪跨越了三个“电”的时代，即电气时代、电子时代和现已进入的电脑时代。
不过，这种电脑通常是指个人计算机，简称PC机。
还有一类大多数人不怎么熟悉的计算机，这就是把智能赋予各种机械的单片机（亦称微控制器）。
顾名思义，这种计算机的最小系统只用了一片集成电路即可进行简单运算和控制。
它的出现是近代计算机技术发展史上的一个里程碑，因为它体积小，通常都藏在被控机械的“肚子”里，起着有如人脑的作用。
单片机具有体积小、功能强、应用面广等优点，目前正以前所未见的速度取代着传统电子线路构成的经典系统，蚕食着传统数字电路与模拟电路固有的领地。
它的这些优点为学习、应用和开发提供了便利条件。
同时，学习使用单片机了解计算机原理与结构的最佳选择。
现在，这种单片机的使用领域已十分广泛。
彩电、冰箱、空调、录像机、VCD、遥控器、游戏机、电饭煲等无处不见单片机的影子，单片机早已深深地融入我们每个人的生活之中。
不但如此，他还能大大地提高这些产品的智能性、易用性及节能性等主要性能指标，在给我们的生活带来舒适和方便的同时，在工农业生产上也极大地提高了生产效率和产品质量。
一、项目概述和原理1.1 单片机基础知识单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。
概括的讲，一块芯片就成了一台计算机。
按用途大体上可分为两类，一种是通用型单片机，另一种是专用型单片机。
孟照阳遥控调光灯设计报告
遥控调光灯的设计与总结报告学校：滨州学院专业：电气自动化作者：孟照阳李庆淮赵崇美指导老师：李卫兵日期：2011年4月26日目录摘要第一章系统的结构及功能介绍引言1.1 系统设计任务与要求1.1.1 设计任务1.1.2 设计要求1.2 系统结构介绍1.3 系统的工作原理1.3.1 红外线遥控原理1.3.2 光亮度采集1.3.3 灯光控制器1.4系统设计方案1.4.1 从机方案1.4.2 主机方案1.5 系统的特点和使用说明1.5.1 系统特点15.2 系统使用第二章系统硬件电路设计2.1 从机红外遥控单元电路设计2.2 主机控制单元电路设计第三章系统软件设计3.1主机控制功能软件流程图第四章系统测试4.1 测试仪器4.2 测试方法4.2.1 检测红外线的发射与接收4.2.2 检测PWM的输出占空比4.3系统功能及指标参数分析第五章设计总结元件明细表从机主机介绍摘要：随着现代建筑和照明技术的发展,传统的照明设计方法已经不能解决实际场景对照明效果的不同需求,简单的控制方式更不便于管理和维护。
红外线无线遥控调光灯，以节能环保为目的，与现代通信技术、计算机技术、控制技术等相结合的智能照明技术,满足了“绿色照明”的设计要求,具有较大的发展空间。
本文主要介绍了遥控调光灯的基本原理和硬件电路设计，由主机和遥控从机两部分组成。
本系统基于红外线无线遥感技术，以高亮度LED灯为光源，以AT89S52单片机为从机的核心器件实现红外线远程控制，以ATMEGA16L单片机作为主机的核心器件主要负责调光，采用PWM节能法来实现对LED灯启停、亮度等多种工作状态进行快速而准确地控制。
电路结构简单、成本低、操作方便、遥控距离在8m左右，可广泛应用于家庭照明。
关键字：红外线无线遥控，节能环保，LED灯，PWM节能法第一章系统的结构及功能介绍引言：近年来,全球性的能源短缺和环境污染问题日益突出,人们迫切希望应用节能环保的新技术。
当今绝大部分照明控制系统都是利用各类普通的手动开关来控制灯具的开关状态，其亮度调节也是通过普通的调光开关进行相应的调节，每次操作都必须走到开关处才能完成。
基于stm32的智能灯光调节毕业设计
基于stm32的智能灯光调节毕业设计
毕业设计方案：
1. 设计目标：
设计一款基于STM32的智能灯光调节系统，实现根据环境亮度自动调节灯光亮度，同时支持手动调节灯光亮度和色温，并能通过手机APP进行远程控制。
2. 系统设计：
（1）硬件设计
硬件部分主要包括STM32控制器、光敏电阻模块、LED灯光模块、蓝牙模块、触摸按键模块等。
（2）软件设计
软件部分主要包括环境亮度检测、灯光亮度调节、色温调节、蓝牙通信、触摸按键操作、手机APP远程控制等功能。
3. 实现步骤：
（1）环境亮度检测
通过光敏电阻模块检测周围环境亮度，并将检测结果传输给STM32控制器。
（2）灯光亮度调节
根据环境亮度检测结果，通过PWM控制LED灯光模块的亮度，实现自动调节灯光亮度的功能。
（3）色温调节
通过调节LED灯光模块的红、绿、蓝三种基色的亮度，实现色温调节功能。
（4）蓝牙通信
通过蓝牙模块与手机进行通信，实现远程控制功能。
（5）触摸按键操作
通过触摸按键模块实现手动调节灯光亮度和色温的功能。
（6）手机APP远程控制
设计一款手机APP，通过蓝牙与STM32控制器进行通信，实现远程控制灯光亮度和色温的功能。
4. 预期成果：
设计一款基于STM32的智能灯光调节系统，能够根据环境亮度自动调节灯光亮度，同时支持手动调节灯光亮度和色温，并能通过手机APP进行远程控制。
系统应具有稳定性、可靠性和易操作性。
无线遥控照明灯的设计与制作论文
毕业设计（论文）无线遥控照明灯的设计与制作Design and made of wireless remote control lighting班级级学生姓名学号指导教师职称导师单位论文提交日期摘要本次设计电路主要分为两部分：发射电路和接收电路，其中发射电路主要是由：74HC00及外围电路构成的多谐振荡电路，并产生30～50kHz的振荡信号，经放大电路，由VT1驱动红外发光二极管发出红外遥控信号。
同时RP可以对振荡频率进行细调，使电路工作在固定的频率。
在接收电路中主要由一体化红外接收块SM0038对接收的红外信号进行接收、解调、放大，VT2反相后送入CD4013构成的一个双稳态电路，对信号进行状态翻转，送至VT3驱动继电器吸合或释放。
电路结构简单实用，容易制作，调试简单，成本低廉，元器件易于采购，用于进行单路遥控，适合于没有遥控装置的家用电器的遥控开关。
关键词：振荡；红外遥控；红外发射；红外接收AbstractThe circuit is mainly divided into two parts: the transmitting circuit and the receiving circuit, the transmitting circuit is mainly composed of: 74HC00 and peripheral circuits consisting of multiple harmonic oscillation circuit, and generates a 30 ~ 50kHz oscillation signal, amplifying circuit, driven by VT1 infrared emitting diode emits infrared remote control signal. At the same time RP of oscillation are fine, so that the circuit operates at a fixed frequency. The receiving circuit is mainly composed of integrated infrared receiver block SM0038 for receiving infrared signals in the receiver, demodulation, amplification, VT2 reversed into the CD4013 constitute a bitable circuit, the signal is sent to the VT3 state turning, driving relay or release.The circuit has the advantages of simple structure, easy manufacture, easy debugging, low cost, easy procurement of components, for single way remote control, remote control device for household electrical appliances remote control switch Keyword: oscillations；infrared remote control; infrared emission；infrared receive目录摘要 (II)ABSTRACT (III)第一章红外遥控系统概述 (1)红外线的概述 (1)红外线的特点 (1)红外线的应用领域 (1)第二章设计方案的论证 (2)方案的论证 (2)方案比较 (5)第三章主要元器件的介绍 (8)第四章焊接 (12)焊接基本知识介绍 (12)手工焊接的方法 (13)基本操作步骤介绍 (13)电路的具体焊接过程 (14)焊接注意事项 (15)第五章方案的调试、优化 (15)方案的调试 (16)方案优化 (16)总结 (16)参考文献 (17)附录一：电路原理图 (19)附录二：电路实物图 (20)附录三：元件清单 (21)致谢.............................................. 错误!未定义书签。
关于LED灯的毕业论文
顺德职业技术学院SHUNDE POLYTECHNIC毕业论文题目：LED灯照明设计与测试方法系（院）：电子与信息工程系专业：应用电子技术班级：09应用电子学生姓名：梁永昌学制： 3 年学号：09130349指导教师：李凡阳专业负责人刘文彬起止时间：2012年03月—2012年06月顺德职业技术学院毕业论文任务书（学生任务书-----由指导教师填写）电子与信息工程系应用电子技术专业（一）班梁永昌同学：指导教师：系主任：目录目录 (3)摘要 (4)第一章引言 (6)第二章LED灯模块和电路系统的设计 (8)第一节LED灯模块的设计 (8)2.1.1 外形设计 (7)2.1.2 LED灯珠的选用 (8)2.1.3 设计时要注意的地方 (13)第二节电路系统 (14)2.2.1组成电源模块的元器件 (14)2.2.2 电源板的线路 (18)第三章安装与测试 (20)3.1 材料选择 (20)3.2 安装 (21)3.3 测试 (22)总结 (25)参考文献 (26)摘要【摘要】随着科学技术和社会的进步，灯具也逐渐的变化了，从功耗高、发光率低的白炽灯到功耗低、发光率高但寿命短的日光灯，从价格便宜、能耗低、发光率高的节能灯到灯的颜色可以通过遥控去改变，灯的寿命更长，体积更小，在未来的几十年里叱咤风云的—LED灯具，LED灯有工作寿命长、低功耗、响应时间快、体积小、重量轻、耐抗击、可调光、调色、环保等优点。
但设计LED 灯具还需要讲究方法的。
【关键字】LED，设计Abstract[ Abstract ] with the development of science and technology and social progress, the fixture also gradually changed from light, high power consumption, low rate of incandescent lamp to low power consumption, high light but short life of the fluorescent lamp, from cheap, low energy consumption, high light energy saving lamp to light colors can be through a remote control to change, lamp life is longer, smaller volume, in the next few decades all-powerful - LED lamp, LED lamp has long service life, low power consumption, fast response time, small volume, light weight, resistance to fight, adjustable light, color, environmental protection and other advantages. But the design of LED lamps also need to pay attention to method.[ Key words ] LED, design第一章引言白炽灯自发明以来已有150年历史，而白光LED灯泡生产才几年。
调光灯的设计与安装毕业设计
毕业设计任务书设计课题调光灯的设计与安装摘要本设计采用芯片AT89S52制作一个遥控调光灯，能够实时、准确、多点控制灯光的强度，不但有利于光线采集，更有利于节能减排。
本系统由主机（AT89S52）、从机（遥控电路）和灯光控制电路组成。
为使系统性能更稳定、更具有实时性，本设计使用光敏电阻实时监测外部灯光的强弱；为使系统方便不同方式使用，本设计分别使用了遥控控制、旋钮控制和继电器控制，可根据不同需要任意控制继电器切换不同状态；本设计采用AT89S52单片机作为主控芯片，并配以RC上电复位电路和以11.0592MHZ晶振为主要元件的振荡电路，进而保证了系统的实时性；关键字：遥控调光灯，AT89S52单片机，光敏电阻、继电器目录1、设计任务............................... 错误!未定义书签。
1.1基本要求 (3)1.2发挥部分 (3)2、方案论证与比较 (3)2.1 主要控制芯片的选择 (3)2.2 从机遥控部分电路 (4)3、总体方案 (4)3.1工作原理 (4)3.2 总体设计 (4)4、系统硬件设计 (5)4.1 主机模块 (5)4.2 主机控制模块 (7)4.3 从机遥控模块 (9)4.4 电源部分 (12)5、系统软件设计 (13)6、总体测试与结果分析 (13)6.1 基本部分测试 (13)6.2 测试结果分析 (14)7、参考文献............................... 错误!未定义书签。
附录：................................... 错误!未定义书签。
7 1、设计任务1.1基本要求1、以高亮度LED为光源，以单片机为主控芯片；2、系统分为主机和遥控从机，主机负责调光，从机负责远程控制，采用红外遥控的方法；3、遥控从机上要有四个按键，按键1，是开关，按一下灯开，再按灯关；按键2是低亮度；按键3，是中亮度，按键4，是高亮度。
“遥控调光灯”设计与总结报告
《遥控调光灯的设计》设计报告学院:xxxxxx班级：xxxxxx姓名：xxxxxx学号：xxxxxxx日期：xxxxxxx目录摘要 (3)第一章系统的结构及功能介绍 (4)引言 (4)1.1 系统设计任务与要求 (4)1.1.1 设计任务 (4)1.1.2 设计要求 (4)1.2 系统结构介绍 (4)1.3 系统的工作原理 (5)1.3.1 红外线遥控原理 (5)1.3.2 光亮度采集 (5)1.3.3 灯光控制器 (5)1.4 系统设计方案论证 (6)1.4.1 从机设计方案 (6)1.4.2 主机设计方案 (6)1.5系统设计方案选定 (7)1.5.1 从机方案选定 (7)1.5.2 主机方案选定 (7)1.6 系统的特点和使用说明 (7)1.6.1 系统特点 (7)1.6.2 系统使用说明 (7)第二章系统硬件电路设计 (8)2.1 从机红外遥控单元电路设计 (8)2.2 主机控制单元电路设计 (8)第三章系统软件设计 (9)3.1 从机遥控功能软件流程图 (9)3.2 主机控制功能软件流程图 (10)第四章系统测试 (12)4.1 测试仪器 (12)4.2 测试方法……………………………………………………………………………………12.4.2.1 检测红外线的发射与接收 (12)4.2.2 检测PWM的输出占空比 (12)4.3 测试结果 (12)4.4系统功能及指标参数分析 (13)第五章设计总结 (13)参考文献 (13)附录 (14)附录1 元件明细表 (14)附录2 电路图纸 (14)摘要：随着现代建筑和照明技术的发展,传统的照明设计方法已经不能解决实际场景对照明效果的不同需求,简单的控制方式更不便于管理和维护。
红外线无线遥控调光灯，以节能环保为目的，与现代通信技术、计算机技术、控制技术等相结合的智能照明技术,满足了“绿色照明”的设计要求,具有较大的发展空间。
本文主要介绍了遥控调光灯的基本原理和硬件电路设计，由主机和遥控从机两部分组成。
毕业论文---基于单片机的霓虹灯控制器的设计【范本模板】
基于单片机的霓虹灯控制器的设计摘要本设计采用AT89C52单片机实现对霓虹灯的控制.系统由红外遥控模块、单片机控制模块、显示模块、语音模块四部分组成。
红外遥控模块分红外发射部分和红外接收部分，通过单片机译码后,取出红外发射按钮的地址，从而实现红外遥控器对霓虹灯显示图案的远距离控制。
红外接收管也只占用一个IO口。
显示部分为16×16的点阵模块，通过单片机控制显示不同的图案以及想要的文字,并让字能够移动、暂停，以及从当前文字切换其它文字。
语音模块采用的语音芯片是ISD1730，可以录制想要的语音，通过录音可以对设计进行介绍.语音的播放支持暂停、下一首、调节音量和复位。
由于单片机的IO口不够用，本设计采用74HC154对其扩充，将四线扩充到十六线.该系统具有电路结构简单、易操作、成本低等优点，具有较强的实用价值.关键词:单片机；红外遥控；点阵;译码器；霓虹灯The Design of the Neon Lights controller Based on SCMAbstractThis design uses the AT89C52 single chip microcomputer to control the neon lights. The system is composed by the infrared remote control module, the single-chip microcomputer control module, the display module and the speech module. Infrared remote control module is divided into the infrared transmitter and infrared receiver parts。
After decoding through the single chip microcomputer, the infrared emission button address can be taken out in order to realize the remote control of infrared neon lights display. The infrared receiving tube only takes up one IO port. The display part uses the dot matrix module with 16 plus 16，through the single—chip control, it can display different patterns and the text，and make the word to move，pause，and switch from the current text to the other。
一种无线遥控调光灯控制电路设计
2012届本科毕业设计一种无线遥控调光灯控制电路的设计姓名：陈建厂系别：物理与电气信息学院专业：电子信息工程学号：080312015指导教师：郑世旺2012年1月3日目录摘要 (II)Abstract (II)0 引言 (1)1.系统的结构及功能介绍 (1)1.1 系统设计要求与思路 (1)1.2系统创新 (1)1.3系统结构介绍 (1)1.4系统的工作原理 (2)1.4.1 红外线遥控原理 (2)1.4.2 灯光控制器 (2)1.4.3液晶显示 (2)1.5 系统设计方案论证 (2)1.5.1 从机设计方案 (2)1.5.2 主机设计方案 (3)1.5.3液晶显示设计方案 (3)1.6 系统设计方案选定 (3)1.6.1 从机方案选定 (3)1.6.2 主机方案选定 (3)1.6.3 液晶显示方案选定 (3)2.系统硬件电路设计 (3)2.1 从机红外遥控单元的电路设计 (3)2.2 主机控制单元电路设计 (4)3.系统软件设计 (5)3.1 从机遥控功能软件流程图 (5)3.2 主机控制功能软件流程图 (6)4.设计总结 (7)附录： (8)附录1 电路图纸 (8)附录2 主要程序清单 (9)致谢 (15)一种无线遥控调光灯控制电路的设计摘要本文主要介绍了遥控调光灯的基本原理和硬件电路设计，由主机和遥控从机两部分组成。
本系统基于红外线无线遥感技术，以高亮度LED灯为光源，以TC9012芯片为从机的核心器件实现红外线远程控制，以AT89S52单片机作为主机的核心器件主要负责调光，采用PWM节能法来实现对LED灯启停、亮度等多种工作状态进行快速而准确地控制，同时主机带有液晶显示和独立按键，能够实时反应灯的状态和在从机失效时能够独立工作。
电路结构简单、成本低、操作方便、遥控距离在8m左右。
关键词红外线遥控，节能环保，LED灯，PWM节能法A wireless remote dimmer control circuit designAbstractThis article mainly introduced the remote dimmer basic principle and hardware circuit design, by host and remote control two parts from the machine. This system based on infrared wireless remote sensing technique, with high brightness LED lights for the light source, with TC9012 chips for the core components from machine to realize remote control, infrared AT89S52 SCM as host of the core device is mainly responsible for the dimmer, adopt PWM energy saving method to achieve LED lamp start-stop, brightness and so on many kinds of working condition for rapid and accurate control, and with an LCD display and independent host buttons, can real-time response from the state and the lamp of failure. Independent work machine Circuit is simple in structure, low cost, convenient operation, remote distance in about 8m.Keywordsinfrared wireless remote control, energy conservation and environmental protection, LED lamp, PWM energy saving method0 引言随着社会的不断发展，智能设备的不断出现，遥控器的运用越来越广泛。
智能家居灯光控制系统的设计与实现(毕业设计)
湘潭大学毕业设计说明书题目：智能家居灯光控制系统的设计与实现学院：信息工程学院专业：电子信息工程学号：***********名：**指导教师：***完成日期：2010年5月湘潭大学毕业设计任务书设计题目：智能家居灯光控制系统的设计与实现学号：2006550806姓名：李焕专业：电子信息工程指导教师：系主任：一、主要内容及基本要求主要内容：利用MATLAB设计一个可视化的用户控制界面和客户端UDP数据报的发送和接收，利用DSP的仿真环境CCS实现服务器端的socket编程，并利用ICETEK-DM642-AVM评估板模拟灯光控制系统的运行模式。
基本要求：（1）模拟智能灯光控制系统的运行模式作为被控对象，利用DSP对灯具进行控制；（2）根据评估板上提供的资源，设计智能家居灯光控制系统的用户界面；（3）在MATLAB环境下设计基于UDP协议的客户端程序；（4）了解TMS320C6000系列DSP的开发软件CCS，在其上运行服务器端的工程；（5）进行客户端与服务器端的通信，在评估板上实现对灯具的控制。
二、重点研究的问题（1）MATLAB GUI设计；（2）MATLAB工具箱中的UDP工具的使用；（3）基于Internet的远程控制过程。
三、进度安排序号各阶段完成的内容完成时间1查阅资料、工作条件准备2月15日～3月10日2理解消化DSP实验指导书及其相关知识3月11日～3月15日3设计、编程和调试3月15日～5月15日4系统改进5月15日～5月20日5撰写毕业设计说明书5月20日～5月28日6答辩5月31日四、应收集的资料及主要参考文献[1]汪安民，程昱，徐保根编著.DSP嵌入式系统开发典型案例[M].北京:人民邮电出版社,2007.[2]张雄伟著.DSP芯片的原理与开发应用[M].北京:电子工业出版社,2000.[3]陈垚光.精通MATLAB GUI设计[M].北京:电子工业出版社,2008.[4]董振海.精通MATLAB7编程与数据库应用[M].北京:电子工业出版社,2007.[5]李宗.智能家居中灯光控制系统的研究[D].硕士论文.上海:上海交通大学,2008.[6]李真芳，苏涛，黄小宇.DSP程序开发——MATLAB调试及直接目标代码生成[M].西安:西安电子科技大学出版社,2003.[7]王巧花.基于MATLAB的图形用户界面(GUI)设计[J].煤矿机械,2005,(03):60~62.[8]瑞泰创新.ICETEK-DM642-AVM实验指导书[M].北京:北京瑞泰创新科技有限责任公司.[9]李方慧.TMS320C6000系列DSP原理与应用[M].北京:电子工业出版社,2003.6.[10]王玮,张卫宁等.基于TMS320DM642的网络功能开发的研究与实现[J].计算机应用,2006,26(12):299~302.[11]TMS320C6000TCP/IP Network Developer’s Kit(NDK)User’s Guide(SPRU523A)[Z].TI,2001.[12]TI C6000DSP上TCP/IP协议栈的实现[J].网络通讯与安全,2007,(03):688~689.[13]王磊.基于以太网的嵌入式家电远程控制系统[M].广东:华南农业大学,2006.5.[14]王军宇等著.数字信号处理技术原理与开发应用[M].北京:高等教育出版社,2003.6.[15]汪安民,张松灿著.TMS320C6000DSP实用技术与开发案例[M].北京:人民邮电出版社,2008.[16]江思敏,刘畅著.TMS320C6000DSP应用程序开发教程[M].北京:机械工业出版社,2005.湘潭大学毕业设计评阅表学号：2006550806姓名：李焕专业：电子信息工程毕业设计题目：智能家居灯光控制系统的设计与实现评价项目评价内容选题1.是否符合培养目标，体现学科、专业特点和教学计划的基本要求，达到综合训练的目的；2.难度、份量是否适当；3.是否与生产、科研、社会等实际相结合。
毕业设计54彩灯控制器的设计
本科毕业论文（设计）论文（设计）题目彩灯控制器的设计彩灯控制器的设计摘要本方案以AT一89C51单片机作为主控核心，与键盘、显示、驱动等模块组成核心主控制模块。
在主控模块上设有6个按键和8个LED彩灯，根据用户需要可以编写若干种亮灯模式，根据各种亮灯时间的不同需要，在不同时刻输出灯亮或灯灭的控制信号，然后驱动各种颜色的灯亮或灭。
该新型LED彩灯及其控制器是某公司委托开发产品，产品实际应用效果较好，亮灯模式多，用户可以根据不同场合和时间来调节亮灯频率和亮灯时间。
与普通LED彩灯相比，具有体积小、价格低、低能耗等优点。
关键词：LED彩灯，AT一89C51单片机，彩灯控制器，模块设计THE LED LAMPION CONTROLLER DESIGNABSTRACTThis paper introduced the design way of a new —style LED lampion control system that used AT 一89C51 single chip as the control—core，combined with little assistant hardware such as keyboard＆display，and took software program tO control LED lampion．This system had the merits of small volume，few of hardwares，circuit configuration simple and easy tO operate，and SO On。
Keywords：LED lampion，AT 一89C51 single chip，lampion controller，module design目录1 绪论―――――――――――――――――――――――――――42系统功能――――――――――――――――――――――――――63 硬件设计――――――――――――――――――――――――――63.1主控模块电路设计――――――――――――――――――――63.2 LED板模块设计―――――――――――――――――――――63.2电源――――――――――――――――――――――――――64 程序设计――――――――――――――――――――――――――124.1 模式流程――――――――――――――――――――――――74.2程序实现――――――――――――――――――――――――84.3仿真测试――――――――――――――――――――――――94.4硬件焊接――――――――――――――――――――――――104.5模型――――――――――――――――――――――――――115 设计的扩展―――――――――――――――――――――――――15 6结束语――――――――――――――――――――――――――――13 参考文献――――――――――――――――――――――――――――141 绪论随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。
遥控全彩RGB灯课程设计
遥控全彩RGB灯课程设计一、课程目标知识目标：1. 学生能够理解全彩RGB灯的基本原理和电路组成；2. 学生能够掌握遥控全彩RGB灯的编程方法，包括颜色变换、亮度调节等；3. 学生能够了解不同场合下全彩RGB灯的应用及其作用。
技能目标：1. 学生能够运用所学知识，独立完成全彩RGB灯电路的搭建；2. 学生能够运用编程软件，设计出具有创意的遥控全彩RGB灯程序；3. 学生能够通过团队协作，共同解决遥控全彩RGB灯在使用过程中遇到的问题。
情感态度价值观目标：1. 学生对电子制作产生兴趣，培养科技创新意识；2. 学生在团队合作中，学会沟通与协作，增强团队精神；3. 学生通过遥控全彩RGB灯的制作，感受科技与生活的紧密联系，提升对科技改变生活的认识。
课程性质：本课程为实践性较强的课程，结合电子技术、编程知识和实际应用，旨在培养学生的动手能力、创新意识和团队协作能力。
学生特点：学生处于好奇心强、动手能力逐渐提高的阶段，对新鲜事物充满兴趣，喜欢探索和尝试。
教学要求：教师需引导学生掌握全彩RGB灯的基本原理和编程方法，注重实践操作，鼓励学生创新和团队协作，提高学生的实际操作能力和解决问题的能力。
通过本课程的学习，使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。
二、教学内容本课程依据课程目标，结合以下教学内容，确保学生掌握全彩RGB灯相关知识。
1. 全彩RGB灯原理：讲解RGB灯的基本工作原理，包括红、绿、蓝三色LED 的发光原理及混色原理。
相关教材章节：第二章第二节《LED与显示技术》2. 电路组成与搭建：介绍全彩RGB灯电路的组成，指导学生进行电路搭建，包括电源、控制芯片、LED等组件。
相关教材章节：第三章第一节《基础电路搭建》3. 编程软件使用：教学编程软件的使用方法，使学生能够利用软件编写程序，实现遥控全彩RGB灯的颜色变换和亮度调节。
相关教材章节：第四章第三节《编程软件的使用》4. 遥控全彩RGB灯编程：通过实际操作，让学生学会编写遥控全彩RGB灯的程序，掌握颜色变换、亮度调节等技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈尔滨剑桥学院毕业设计论文题目：遥控调光调色LED灯设计学生：杨光指导教师：崔莉讲师专业：电气工程及其自动化班级：12级电气2班2016年5月遥控调光调色LED灯设计摘要LED灯控制系统我们的生活中随处可见，在傍晚繁华的街道上，更是绚烂多彩，十分好看。
这种LED灯给我们的生活增添了美景，给我们以舒服的视觉环境，并且还能起到照明、指示等作用。
本文在对单片机技术研究的基础上，采用单片机作为LED控制系统的核心，通过外围电路的搭建，设计了一种基于智能化遥控方法实现的调光调色功能的LED灯控制系统。
本系统优于传统的LED照明控制系统，能够实现通过智能遥控方法调节光的强度，使用方便，功耗低，性价比高，便于推广使用。
本系统利用点亮LED灯的数目来改变光照强度，LED灯点亮的个数越多，光线强度越大。
本系统利用光敏传感器对光照的强度进行检测，然后将检测的结果送入到A/D转换模块中，并将转换结果送入单片机进行分析和处理，并利用结果调整光的强度。
在环境中光照强度较大时，本系统中的LED灯点亮个数自动较少，在不影响视觉效果的情况下，有效节约能耗；相反，在环境中的光照强度较弱时，本系统中的LED灯点亮个数自动增加，提高光照强度，获取更好的视觉效果。
本系统有效避免了手动开启、关闭、调整LED灯点亮个数等繁杂性操作，提高了LED系统的智能化程度，使系统能够自行根据环境情况，获取最佳视觉效果。
关键词：智能调光；光敏传感器；LED灯；光照强度目录摘要 (I)1 绪论 (1)1.1研究背景和意义 (1)1.2主要研究内容 (2)2 系统整体设计 (4)2.1系统功能设计 (4)2.2所使用芯片的简介 (5)2.2.1单片机芯片 (5)2.2.2模数转换芯片ADC0808 (7)2.2.3地址锁存芯片74HC373 (8)2.2.4并行口扩展芯片8255 (10)2.2.5七段数码器 (12)3 系统硬件电路设计 (14)3.1系统硬件电路模块结构 (14)3.2单片机最小系统模块 (14)3.3 A/D转换模块 (15)3.4地址锁存模块 (16)3.5数码管显示模块 (17)3.6 8255与显示模块 (17)4 软件设计及仿真 (18)4.1软件的总体设计 (18)4.2A/D转换程序设计 (18)4.3七段数码管的显示程序设计 (19)4.4 8255及LED显示程序设计 (21)4.5中断定时器程序设计 (21)4.6延时函数程序设计 (23)5 系统调试 (24)5.1系统硬件调试 (24)5.2系统软件调试 (24)结论 (26)致谢 (27)参考文献 (28)附录 (29)遥控调光调色LED灯设计1 绪论1.1研究背景和意义经济的快速发展，LED照明系统的在我们的生活中应用的更加普遍。
LED灯控制系统我们的生活中随处可见，在傍晚繁华的街道上，更是绚烂多彩，十分好看。
这种LED灯给我们的生活增添了美景，给我们以舒服的视觉环境，并且还能起到照明、指示等作用。
LED灯的优点有很多，现在很多照明系统中采用的都是这种LED灯。
这种灯具有体积小、节能、使用时间长、亮度高、散热少、环保性好、耐用、外边结构结实、不易损坏等优点。
由于LED灯现在使用的领域越来越多，所以，有必要对LED 灯控制系统智能化进行研究，提高LED灯的智能遥控能力，提高系统的自动化和智能化程度。
智能调光系统在未来的发展前景是非常好的。
现在物联网技术的飞速发展以及传感器技术的跨越式前进，使人们生活中的自动化和智能化程度越来越高。
在加上现在的物联网技术的发展，使得原先不可能的事情，都变成了显示。
利用各种新型技术的有效集合，都能够促进类似LED智能灯控制系统的发展。
随着社会的发展，照明系统已经成为各种场合具体应用的不可或缺的一部分，它甚至在舞台灯光、城市路灯、家居环保中起着举足轻重的作用，而其核心模块就是单片机智能控制系统。
但对于一些大型的应用场合，如：露天停车场、活禽养殖厂、工厂控制车间等，都存在光照应用不合理，电力能源过度消耗等严重问题，甚至城市光污染越来越成为一个新的议题。
智能调光系统不仅可以解决上述问题，还可以使灯在有需要的时候自动开启或者关闭，并且能够做到自适应调整，以达到对外界的最佳照明效果。
成功地避免了灯在不需要的时候开启或者需要时关闭，大大的避免了不必要的电力能源浪费，对于地球环保和能源的节约，可以起到巨大的推动作用。
据可靠调查，一个城市每年在电力消耗的经济支出上对于普通人来说简直是一个天文数字，且一个人一生中的不必要的用电都可能供城市公用路灯系统支持几天。
智能光照系统如果可以普及化，不仅可以为财政部门省下了一大笔的开支，使其可以将节省下的资金投资到更有意义的地方去，使得城市可以更好、更快的发展。
同时对于世界来说，更是可以取得巨大的节约能源效果，对于绿色地球的实现做出巨大的贡献。
展望一下未来，智能调光系统的应用前景是十分光明的。
伴随着物联网技术的广泛应用和传感器技术领域的突破，人们可以更加方便控制各种灯光了。
时下正在兴起的无线技术，也为智能调光增添了一缕新的色彩。
智能调光系统可以广泛应用于智能家居、智慧旅店、智能建筑、智能农业等系统中，实时探测环境中的光照强度，即时生成数据并发送到监控平台或系统中心。
如：（1）智慧家居——根据实际需要，让你的家明亮舒适。
（2）智慧农业——为农作物提供适宜的光照，促进作物的生长。
（3）智慧厂房——为工厂生产提供合适的光照环境，节约能源消耗。
（4）智慧楼宇——结合阳光和灯光，让楼宇保持明亮舒适。
（5）智慧养殖——为家禽家畜提供适宜的光照，促进其生长繁殖。
本文在对单片机技术研究的基础上，采用单片机作为LED控制系统的核心，通过外围电路的搭建，设计了一种基于智能化遥控方法实现的调光调色功能的LED灯控制系统。
本系统优于传统的LED照明控制系统，能够实现通过智能遥控方法调节光的强度，使用方便，功耗低，性价比高，便于推广使用。
本系统利用点亮LED灯的数目来改变光照强度，LED灯点亮的个数越多，光线强度越大。
本系统利用光敏传感器对光照的强度进行检测，然后将检测的结果送入到A/D转换模块中，并将转换结果送入单片机进行分析和处理，并利用结果调整光的强度。
在环境中光照强度较大时，本系统中的LED灯点亮个数自动较少，在不影响视觉效果的情况下，有效节约能耗；相反，在环境中的光照强度较弱时，本系统中的LED灯点亮个数自动增加，提高光照强度，获取更好的视觉效果。
本系统有效避免了手动开启、关闭、调整LED灯点亮个数等繁杂性操作，提高了LED系统的智能化程度，使系统能够自行根据环境情况，获取最佳视觉效果。
1.2主要研究内容LED灯智能调光系统具有很高的自动化程度，本系统由STC89C52RC和ADC0808、LED灯、七段数码显示管等芯片构成。
该系统能够实现光信号强度的检测、控制、以及显示功能。
本文研究的是一种通过光线强度情况，对LED灯的亮和灭个数进行自动遥控的一种调光系统。
本系统基于光敏电阻传感器，通过环境的光线强弱进行检测，并将检测得到的电压值送入ADC采集模块中，最终送入单片机内进行处理。
单片机的分析结果，可以直接遥控LED灯控制系统的开关，使得相应数量的开关闭合或者打开，从而让LED灯系统的光照强度在可控范围内，达到一定的程度。
本系统实现了对环境中光线强度的自动调节功能，节约了能耗，免去了手动打开或者关闭LED灯开关的操作，实现了感应遥控LED灯系统的目的。
因此，本系统对照明领域具有一定的研究意义。
2系统整体设计2.1系统功能设计本文利用以光敏电阻能够根据外界环境光线的强度变化而改变自身阻值的特性，设计了一种LED灯智能遥控调节系统。
外界环境的光线越强、光敏电阻的阻值越小；相反，外界环境的光线越弱、光敏电阻的阻值越大。
当光敏电阻的阻值发生变化时，光敏电阻的两端电压将会发生变化，通过ADC模块能够对这个电压信号进行采集，并经单片机进行处理，最终通过LED数码管进行显示。
本系统主要由五大模块组合而成，分别是：单片机最小系统模块，光线接收模块，AD转换模块，地址锁存模块（74HC373），8255和LED显示模块。
系统整体结构框图如图2-1所示。
图2-1 系统整体结构框图LED的内在特征决定了它具有很多优点，诸如：（1）体积小。
（2）耗电量低：LED耗电相当低，直流驱动，功耗（单管0.03～0.06瓦），电光功率转换接近30%。
一般来说LED的工作电压是2～3.6V，工作电流是0.02～0.03A；这就是说，它消耗的电能不超过0.1W，相同照明效果比传统光源节能近80%。
（3）使用寿命长：有人称LED光源为长寿灯。
它为固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰等缺点，在恰当的电流和电压下，使用寿命可达6万到10万小时，比传统光源寿命长10倍以上。
（4）高亮度、低热量：LED使用冷发光技术，发热量比普通照明灯具低很多。
（5）环保：LED是由无毒的材料做成，不像荧光灯含水银会造成污染，同时LED也可以回收再利用。
光谱中没有紫外线和红外线，既没有热量，也没有辐射，眩光小，冷光源，可以安全触摸，属于典型的绿色照明光源。
（6）坚固耐用：LED被完全封装在环氧树脂里面，比灯泡和荧光灯管都坚固。
灯体内也没有松动的部分，使得LED不易损坏。
上述一系列的优点，决定了LED灯正在成为主流应用最佳选择。
2.2所使用芯片的简介2.2.1单片机芯片单片微型计算机简称单片机，特别适合用于控制领域，故又称为微控制器，它是将计算机的基本部件微型化，使之集成在一块芯片上的微机。
单片微型计算机是微型计算机的一个重要分支，也是一个非常活跃和颇具有生命力的机种。
片内含有CPU、ROM、RAM、并行I/O、串行I/O、定时器/计数器、中断控制、系统时钟及系统总线等。
单片机有着体积小、功耗低、功能强、性能价格比高、易于推广应用等显著优点，在自动化装置、智能化仪表、过程控制和家用电器等许多领域得到日益广泛的应用。
因此要完成此系统的设计，考虑到实际的应用和性价比，在数据处理和控制方面单片机是首选。
STC89C52RC是一款低功耗和高性能的CMOS 8位微控制器，拥有8K的系统可编程Flash存储器[1]。
在这个单独的芯片内，具有8位CPU。
它的系统可编程Flash，能够让STC89C52RC成为嵌入式控制应用系统中，一种具有高度灵活性的实际方案解决芯片[2]。
STC89C52RC引脚图如图2-2所示。
图2-2 STC89C52RC引脚图STC89C52RC的内部具有很多构造，包括：8k字节Flash；512字节RAM；32位I/O口线；看门狗定时器。
它的内部还设置有4KB EEPROM和MAX810复位电路，含有3个16位定时器/计数器，1个6向量的2级中断结构[3]。
