变频器和滤波器
变频器结构及工作原理
变频器结构及工作原理引言：随着现代工业的发展，越来越多的机械设备需要实现电机的调速控制。
而变频器作为一种常见的电机调速方案，被广泛应用于各行各业。
本文将介绍变频器的结构及其工作原理。
一、变频器的结构变频器是由多个模块组成的复杂电子装置。
其主要结构包括：整流器、滤波器、逆变器、控制电路和电源。
1. 整流器整流器是将交流电转换为直流电的部分。
在变频器中，通常采用整流器将供电网络中的交流电转换为直流电，并提供给逆变器模块使用。
2. 滤波器滤波器主要用于过滤整流后的直流电，降低其纹波电压，保证逆变器模块正常工作。
常用的滤波器有电解电容滤波器和电感滤波器。
3. 逆变器逆变器是变频器中最重要的模块之一，其功能是将直流电转换为交流电。
逆变器通过控制开关管的导通和截止，来产生不同频率、不同幅值的交流电供电给电机。
4. 控制电路控制电路是变频器中的大脑，负责接收用户输入的指令，对逆变器进行精确的控制。
控制电路通常采用微处理器作为控制核心，通过运算和控制算法实现对逆变器的精确控制。
5. 电源电源模块主要为整个变频器提供电源能量，保证变频器的正常运行。
电源模块通常输入交流电，并通过整流器和滤波器将其转换为直流电供其他模块使用。
二、变频器的工作原理变频器主要基于PWM技术实现电机调速。
其工作原理可以分为以下几个步骤：1. 输入信号处理变频器接收用户输入的调速指令，并经过处理后，转换为数字信号。
通常，用户通过面板或者外部接口输入频率、电流等调速指令。
2. 控制算法运算变频器的控制电路根据用户的输入信号，结合内部预设的控制算法进行运算。
运算结果会被转换为控制逆变器的PWM信号。
3. PWM信号生成控制电路用于生成PWM（脉冲宽度调制）信号，根据算法计算的结果控制开关管的导通和截止，调整逆变器输出的合适频率和幅值。
4. 逆变器输出逆变器根据PWM信号的控制，将直流电转换为特定频率、幅值的交流电。
这样，通过调整PWM信号的频率和幅值，就可以实现对电机的精确调速控制。

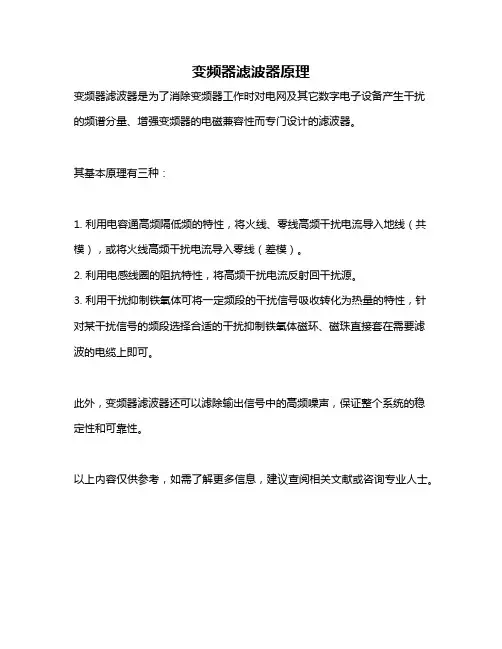

变频器滤波器原理
变频器滤波器原理
变频器滤波器是为了消除变频器工作时对电网及其它数字电子设备产生干扰的频谱分量、增强变频器的电磁兼容性而专门设计的滤波器。
其基本原理有三种：
1. 利用电容通高频隔低频的特性，将火线、零线高频干扰电流导入地线（共模），或将火线高频干扰电流导入零线（差模）。
2. 利用电感线圈的阻抗特性，将高频干扰电流反射回干扰源。
3. 利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特性，针对某干扰信号的频段选择合适的干扰抑制铁氧体磁环、磁珠直接套在需要滤波的电缆上即可。
此外，变频器滤波器还可以滤除输出信号中的高频噪声，保证整个系统的稳定性和可靠性。
以上内容仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。
变频器工作原理及应用
变频器工作原理及应用一、变频器的定义变频器是一种电子器件，用于控制交流电动机电能的变频调速设备，通过改变电机的输入电压、频率实现电机的调速并控制其运行。
在工业生产中，变频器被广泛应用于各种设备的调速控制和能效优化。
二、变频器的工作原理变频器主要由整流器、滤波器、逆变器和控制系统组成。
其工作原理如下：1.整流器当市电供电时，整流器将交流电转换为直流电并存储在电容器中，以备逆变器的使用。
2.滤波器滤波器用于净化整流器输出的直流电，消除电压的脉动以保证电压平稳。
3.逆变器逆变器是变频器的核心部件，将直流电转换为有可调频率和电压的交流电，控制电机的转速。
4.控制系统控制系统通过监测电机的运行状态、用户的输入信号以及内部参数，调整逆变器输出的频率和电压，实现对电机的精准控制。
三、变频器的应用1.电梯行业变频器在电梯控制系统中起到了关键作用，通过调整电梯电机的转速，实现快速运行、平稳停靠，提升了乘坐舒适度和安全性。
2.工业生产在各种生产设备中广泛使用变频器，通过调节设备的运行速度，实现生产过程的自动化控制，节约能源并提高生产效率。
3.空调系统变频器在空调系统中用于调节压缩机的转速，根据室内温度实时调整冷凝器的工作状态，提供舒适的室内环境并节约能源。
4.风力发电在风力发电系统中，变频器将风机输出的不稳定交流电转换为稳定的电网接入电能，提高了发电效率并实现了大规模清洁能源供应。
结语变频器作为一种重要的电气设备，其工作原理和应用领域非常广泛。
随着科技的发展和产业的进步，变频器在能效优化、设备控制等方面的应用将会越来越重要，为工业生产和生活带来更多便利和效益。
简述变频器工作原理
简述变频器工作原理
变频器是一种将交流电能转换为可控直流电能，再将直流电能变换为可控交流电能的电气设备。
它主要由整流器、滤波器、逆变器、控制电路等部分组成。
变频器的工作原理如下：
1. 整流器：将输入的交流电能通过整流桥变换为直流电能。
整流器采用可控整流器，通过控制整流管开关的状态，实现对交流电能的整流效果。
2. 滤波器：将整流器输出的直流电能进行滤波处理，去除直流电能中的脉动成分，使得输出直流电能更加稳定。
3. 逆变器：将滤波后的直流电能通过逆变桥变换为可控的交流电能。
逆变器采用可控开关管，通过不同的开关状态，调节输出电压的大小、频率和形状。
4. 控制电路：控制电路根据输入的控制信号，通过对整流器、逆变器中的开关管进行控制，实现对输出交流电能的调节。
整个变频器通过不断地对输入的交流电能进行整流、滤波、逆变等处理，最终实现了对输出交流电能的频率、相位和电压的精确调节。
变频器工作的基本原理是通过改变输入直流电压的频率和幅值，实现对交流电机的转速、转向和扭矩的控制。
这使得变频器在工业自动控制和节能领域有着广泛的应用。
变频器滤波器分类及作用
变频器滤波器分类及作用变频器是一种能够控制交流电机转速的设备，它通过改变电源电压和频率的方式来实现对电机转速的调节。
在变频器的工作过程中，滤波器扮演着非常重要的角色。
本文将从变频器和滤波器分类及作用两个方面来进行详细介绍。
一、变频器的分类及作用1.根据功率分类：变频器可分为低压变频器和中高压变频器。
低压变频器适用于小功率电机（一般在75千瓦以下），而中高压变频器适用于大功率电机（一般在75千瓦以上）。
2.根据使用对象分类：变频器可分为通用型变频器和专用型变频器。
通用型变频器适用于各种不同类型的电机控制，而专用型变频器则专门用于某一特定类型的电机控制，如空调变频器、水泵变频器等。
3.根据控制方式分类：变频器可分为开环控制变频器和闭环控制变频器。
开环控制变频器通过设置输出频率来控制电机转速，而闭环控制变频器通过反馈信号来实现对电机转速的精确控制。
变频器的作用主要有以下几个方面：1.节能：变频器通过调节电机转速，使电机工作在最佳工作点，从而实现节能的目的。
在一些负载变化较大的场合，变频器能够根据负载变化自动调整电机转速，避免能量的浪费。
2.优化生产过程：变频器能够实现电机的平稳启动和停止，避免因突然启动或停止而对设备造成的冲击。
同时，变频器还能够实现电机转速的精确控制，使生产过程更加稳定和高效。
3.提高设备可靠性：变频器能够通过对电机的保护和监控功能，及时发现电机运行异常并进行报警或自动停机，避免由于电机故障而对设备造成严重损坏。
4.减少设备维护成本：变频器通过对电机的运行状态进行监控和分析，可以及时发现电机的故障，并提供相应的故障诊断信息，从而减少设备的维护成本和停机时间。
二、滤波器的分类及作用滤波器是变频器中不可或缺的一个组成部分，主要用于对变频器输出的电压和电流进行滤波和调节，以保证电机的正常运行。
1.根据滤波方式分类：滤波器可分为电压型滤波器和电流型滤波器。
电压型滤波器主要用于对变频器输出电压进行滤波和调节，以减小电压的谐波含量；电流型滤波器主要用于对变频器输出电流进行滤波和调节，以减小电流的谐波含量。
变频器的基本工作原理
变频器的基本工作原理变频器是一种电力电子设备，可以将电源供应的电流和电压转换成可变频率和可变电压的输出，可以广泛应用于各种电力驱动系统中。
本文将介绍变频器的基本工作原理及其在电力驱动系统中的应用。
一、变频器的基本工作原理变频器主要由整流器、滤波器、逆变器、控制电路等组成。
整流器将交流电源转换成直流电源，滤波器用于消除直流电源中的脉动，逆变器将直流电源转换成可变频率的交流电源，控制电路用于控制变频器的输出电压和频率。
1. 整流器整流器是将交流电源转换成直流电源的电路。
根据不同的工作方式，整流器可以分为单相桥式整流器和三相桥式整流器。
单相桥式整流器适用于单相交流电源，三相桥式整流器适用于三相交流电源。
2. 滤波器滤波器是用于消除直流电源中的脉动的电路。
通常采用电容器和电感器组成的LC滤波器。
电容器可以消除高频脉动，电感器可以消除低频脉动。
3. 逆变器逆变器是将直流电源转换成可变频率的交流电源的电路。
逆变器可以分为两种类型：交流输出型逆变器和直流输出型逆变器。
交流输出型逆变器输出交流电源，直流输出型逆变器输出直流电源。
4. 控制电路控制电路用于控制变频器的输出电压和频率。
控制电路可以分为开环控制和闭环控制。
开环控制是根据输入信号的大小和形状直接控制输出电压和频率，闭环控制是根据反馈信号对输出电压和频率进行调整。
二、变频器在电力驱动系统中的应用变频器在电力驱动系统中的应用非常广泛，可以实现电动机的调速、节能和保护等功能。
下面将介绍变频器在电力驱动系统中的几种应用。
1. 电动机调速变频器可以实现电动机的调速功能。
通过控制变频器的输出频率，可以实现电动机的调速。
电动机调速可以实现电力系统的节能和优化控制。
2. 节能控制变频器可以实现电动机的节能控制功能。
通过控制变频器的输出电压和频率，可以实现电动机的最优工作点，从而实现节能控制。
3. 过载保护变频器可以实现电动机的过载保护功能。
当电动机负载过大时，变频器会自动降低输出电压和频率，从而保护电动机不受损坏。
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种电力调节设备，广泛应用于电机驱动系统中，可以实现电机的调速和控制。
变频器主电路是变频器的核心部分，通过将输入的固定频率交流电转换为可调频率的交流电供电给电机，从而实现电机的调速和控制。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路的组成变频器主电路主要由整流器、滤波器、逆变器和输出滤波器组成。
1. 整流器：变频器主电路的输入是交流电，而电机需要直流电才能正常工作。
整流器的作用是将输入的交流电转换为直流电。
常见的整流器有单相整流器和三相整流器，根据输入电源的相数选择相应的整流器。
2. 滤波器：整流器输出的直流电中可能含有一些脉动成分，滤波器的作用是去除这些脉动成分，使直流电更加稳定。
滤波器通常由电容器和电感器组成。
3. 逆变器：逆变器是变频器主电路的核心部分，其作用是将直流电转换为可调频率的交流电。
逆变器采用高频开关技术，通过控制开关管的通断来实现输出电压的调节。
逆变器通常由功率开关器件（如IGBT）和驱动电路组成。
4. 输出滤波器：逆变器输出的交流电中可能含有一些高频成分，输出滤波器的作用是去除这些高频成分，使输出电压更加纯净。
输出滤波器通常由电感器和电容器组成。
三、变频器主电路的工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 整流：输入的交流电经过整流器转换为直流电。
单相整流器采用单相桥式整流电路，将单相交流电转换为直流电；三相整流器采用三相桥式整流电路，将三相交流电转换为直流电。
2. 滤波：直流电经过滤波器，去除脉动成分，使直流电更加稳定。
3. 逆变：稳定的直流电经过逆变器，通过控制开关管的通断来实现输出交流电的调节。
逆变器的控制电路根据需要控制开关管的导通和关断，从而控制输出电压的频率和幅值。
4. 输出滤波：逆变器输出的交流电经过输出滤波器，去除高频成分，使输出电压更加纯净。
四、变频器主电路的特点变频器主电路具有以下几个特点：1. 节能高效：变频器主电路通过将输入的固定频率交流电转换为可调频率的交流电供电给电机，可以根据实际需要调整电机的转速，从而实现节能和高效运行。
变频器电抗器滤波器介绍
变频器电抗器滤波器介绍
一、变频器
变频器是一种电气设备，能把交流电的交流电源输入变为不同频率和电压的相应交流电输出，可实现电机的经济运行。
根据变频器结构、工作原理分为调速调频器、全桥整流变频器、整流放大变频器、多电压换流变频器和调频交流变频器等。
1、调速调频器
调速调频器是控制电动机转速的重要装置，可将交流电源输入，输出电流可以在频率、电压和节目调速范围内得到调节，从而、改变电机的输出功率。
它的结构简单，调速范围宽，易于操作，可以实现恒速、恒频和恒载运行等功能。
2、全桥整流变频器
全桥整流变频器是将交流电（三相或一相）经由调节全桥整流器和变频器的电路组成的复合电路，将输入的交流电转换成不同频率、相位和电压的输出，实现电机的调速、节能和经济运行等功能。
3、整流放大变频器
整流放大变频器是一个可控硅控制的变频器，它可以将交流电源的输入直接转换成无端电压和电流的调节，从而调节电机的转速、功率和节省能源。
它的特点是电路结构简单、可靠性高，控制准确，可以实现恒载和集中控制等功能。
4、多电压换流变频器。
变频器滤波器分类及作用
变频器滤波器分类及作用1. 引言变频器滤波器是电力传输与控制系统中的一种重要组件，它的作用是对变频器输出的电压波形进行滤波处理，消除高次谐波和噪声，使输出波形更加稳定和纯净。
本文将对变频器滤波器的分类及作用进行全面详细的介绍。
2. 变频器滤波器基础知识在了解变频器滤波器的分类和作用之前，我们先来了解一些基础知识。
2.1 变频器概述变频器（Frequency Converter）是一种能够改变交流电源频率的装置，它通过调节输出频率来实现对电机转速的控制。
变频器由整流器、滤波器和逆变器三部分组成，其中滤波器用于处理逆变器输出的电压波形。
2.2 滤波器概述滤波器（Filter）是一种能够选择性地通过或者抑制特定频率成分的电子电路。
在变频器中，滤波器主要用于去除逆变器输出电压中的高次谐波和噪声，确保输出电压的波形质量。
3. 变频器滤波器分类根据滤波器的不同结构和工作原理，常见的变频器滤波器可以分为以下几种类型：3.1 线性滤波器线性滤波器是一种被动滤波器，它通过电容、电感和电阻等元器件对电压波形进行滤波处理。
线性滤波器通常具有简单的结构，滤波效果较好，但功耗较大。
该类型的滤波器主要用于低功率变频器和一些对波形要求较高的应用。
3.2 非线性滤波器非线性滤波器是一种主动滤波器，它通过控制开关管的开关状态来改变输出电压的波形。
非线性滤波器通常具有较高的效率和较小的体积，但滤波效果相对较差。
该类型的滤波器主要用于高功率变频器和一些对功率损耗要求较高的应用。
3.3 无线电干扰滤波器无线电干扰滤波器是一种专门用于抑制变频器产生的无线电干扰的滤波器。
它通常采用吸收、屏蔽等方法，将无线电干扰信号滤除，以减少对周围电子设备的干扰。
该类型的滤波器主要用于变频器在无线电通信设备附近的应用，如无线电台、电视台等场合。
3.4 磁性滤波器磁性滤波器是一种利用磁性材料对变频器输出电压进行滤波处理的滤波器。
磁性滤波器具有较好的滤波效果和较小的体积，但对磁性材料的选择要求较高。
变频器EMC滤波器
* 更多（其他）产品请联系 上海民恩电气有限公司
变频器滤波器特征
编辑
1、变频器滤波器是基于变频器在工作时，对电网及其它数字电子设备产生干扰的频谱分量电磁兼容 性特点而专门设计的。
2、安装于电机和变频器及电源与变频器之间。 3、小尺寸,无需风扇，采用的是经过最恶劣环境测试过的高性能的材料和部件。 变频器滤波器参数
电源滤波器厂家
如有需要请您联系《上海民恩电气有限公司》咨询！
变频器 EMC 滤波器
A
B CDE F
G
H KJ L
N30 240±2.0 300 360 394 100 210 235±2.0 260 5.0 25 115
N60 290±2.0 350 410 444 100 210 230±2.0 256 6.0 30 162
ME920-1000 ME960-1000
对应容量 KW
额定 电流
A
额定 电压 VAC
电源 频率 Hz
试验电压 线-线 线-地 VDC VDC
外形 尺寸
0.75/1.5
5
N2
2.2/3.7
8
N2
5.5/7.5
16
N5
11/15
30
N5
18.5/22
45
N10
30/37
72
N12
45
100
N12
55
120 380 50
有一定的节能功效。
（4）缓解三相不平衡
如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器
输入滤波器之后，
可以有效缓解这一问题。
变频器专用输入EMC滤波器，主要是由(L)滤波电感、(C)滤波电容和(R)电阻构成。
变频电机工作原理
变频电机工作原理一、引言变频电机是一种通过改变电源频率来控制电机转速的电机。
它具有节能、调速范围广、运行平稳等优点，被广泛应用于工业生产中。
本文将详细介绍变频电机的工作原理。
二、工作原理1. 变频器变频电机的核心是变频器，它通过改变输入电源的频率和电压来控制电机的转速。
变频器由整流器、滤波器、逆变器等部分组成。
2. 整流器整流器将交流电源转换为直流电源，以供给逆变器部分使用。
整流器通常采用整流桥电路，将交流电源的正、负半周分别整流为直流电压。
3. 滤波器滤波器用于平滑整流后的直流电压，减少电源的干扰。
常见的滤波器包括电容滤波器和电感滤波器。
4. 逆变器逆变器将直流电压转换为交流电压，并通过改变交流电压的频率和幅值来控制电机的转速。
逆变器通常采用PWM（脉宽调制）技术，通过调节脉冲的宽度和频率来控制输出交流电压。
5. 控制系统变频电机的控制系统负责接收用户的指令，并将指令转化为逆变器的控制信号。
控制系统通常由微处理器、传感器、人机界面等组成。
三、工作过程变频电机的工作过程可以分为启动过程和运行过程。
1. 启动过程在启动过程中，变频器会根据用户设置的启动参数，逐渐提供电压和频率给电机，使其逐渐达到额定转速。
启动过程中，变频器会监测电机的电流、转速等参数，确保启动过程平稳。
2. 运行过程在运行过程中，变频器根据用户设置的转速要求，通过调节输出频率和电压来控制电机的转速。
变频器会根据电机的负载情况，自动调整输出频率和电压，以保持电机运行在最佳状态。
四、优点和应用1. 节能变频电机通过调整电机转速，使其在负载变化时保持高效运行，从而实现节能效果。
相比传统的定速电机，变频电机能够根据实际需求调整转速，避免能源的浪费。
2. 调速范围广变频电机具有宽广的调速范围，可以满足不同工况下的转速要求。
无论是低速运行还是高速运行，变频电机都能够稳定运行。
3. 运行平稳由于变频电机能够根据实际负载情况自动调整输出频率和电压，使得电机运行更加平稳。
变频器的基本结构和工作原理
变频器的基本结构和工作原理变频器是一种将电源频率变换为所需频率的电子设备。
它可将固定频率（如50Hz或60Hz）的交流电源转换为可调节频率的交流电源，以驱动各种不同频率的电动机。
变频器主要由整流器、滤波器、逆变器和控制电路组成。
1.整流器：变频器的整流器将输入的交流电源转换为直流电源。
它通常采用晶闸管整流电路或采用了桥式整流器电路。
整流器主要目的是将交流电源转换为直流电源，以便后续电路的工作。
2.滤波器：滤波器用于去除整流器输出的脉动直流电源中的高频噪音和杂散波，使其变得更加平稳。
常见的滤波器包括电感滤波器和电容滤波器，它们通常结合使用以达到更好的滤波效果。
3.逆变器：逆变器是变频器的核心部分，它将直流电源转换为可调节频率的交流电源。
逆变器通常包括大量的功率开关管（如IGBT或MOSFET）和驱动电路。
通过对功率开关管的控制，逆变器能够精确地控制输出电压和频率。
4.控制电路：控制电路是变频器的智能部分，它负责监测输入的信号和驱动逆变器的工作。
控制电路通常由微处理器和其他数字和模拟电路组成。
它可以根据用户设定的参数和反馈信号，调整逆变器的输出频率和电压，以实现对电动机的精确控制。
变频器的工作原理如下：1.输入电源经过整流器转换为直流电源。
2.直流电源通过滤波器去除脉动和杂散波。
3.控制电路接收用户设定的参数和反馈信号，计算出逆变器的控制信号。
4.逆变器根据控制信号控制功率开关管的通断，将直流电源转换为可调节频率的交流电源。
5.输出的交流电源经过滤波器去除脉动和杂散波，供电给电动机驱动。
变频器可以实现对电动机的速度和转矩进行精确调节，从而使得电动机在不同的负载和工况下工作更加高效和稳定。
它在工业自动化中广泛应用于各种设备和系统，如风机、水泵、压缩机等。
变频器的应用能够降低能源消耗，提高生产效率，并减少电动机的磨损和噪音。
变频器滤波器分类及作用
变频器滤波器分类及作用
变频器滤波器是一种用于变频器系统中的电子滤波器，主要用于过滤
变频器输出的高频噪声和干扰信号，以保证变频器系统的稳定性和可
靠性。
根据其工作原理和结构特点，变频器滤波器可以分为三种类型：电容滤波器、电感滤波器和RC滤波器。
电容滤波器是一种基于电容器的滤波器，其主要作用是通过电容器对
高频噪声进行滤波，从而减少变频器输出的高频噪声和干扰信号。
电
容滤波器的结构简单，成本低廉，但其滤波效果相对较弱，只能滤除
高频噪声，对于低频噪声的滤波效果不佳。
电感滤波器是一种基于电感器的滤波器，其主要作用是通过电感器对
低频噪声进行滤波，从而减少变频器输出的低频噪声和干扰信号。
电
感滤波器的结构相对复杂，成本较高，但其滤波效果相对较强，能够
有效地滤除低频噪声和高频噪声。
RC滤波器是一种基于电阻和电容器的滤波器，其主要作用是通过电阻和电容器的组合对高频和低频噪声进行滤波，从而减少变频器输出的
高频和低频噪声和干扰信号。
RC滤波器的结构简单，成本适中，滤波效果较为均衡，能够同时滤除高频和低频噪声。
总的来说，变频器滤波器在变频器系统中起着至关重要的作用，能够有效地减少变频器输出的噪声和干扰信号，提高系统的稳定性和可靠性。
在选择变频器滤波器时，需要根据系统的实际情况和要求，选择适合的滤波器类型和参数，以达到最佳的滤波效果。
变频器的工作原理及选型
变频器的工作原理及选型一、工作原理变频器是一种能够改变电源频率并控制机电转速的电力调节设备。
它通过将输入电源的直流电转换为可调变频的交流电，从而改变机电的转速。
变频器由整流器、滤波器、逆变器和控制电路组成。
1. 整流器：将输入的交流电转换为直流电，通常采用整流桥电路实现。
2. 滤波器：用于滤除整流后的直流电中的脉动成份，保证逆变器输出的交流电质量。
3. 逆变器：将滤波后的直流电转换为可调变频的交流电，常用的逆变器有PWM逆变器和调制逆变器。
4. 控制电路：用于控制变频器的工作状态和输出频率，通常采用微处理器或者数字信号处理器实现。
变频器的工作原理可以简单概括为：输入电源经过整流和滤波后，通过逆变器转换为可调变频的交流电，再经过控制电路调节输出频率和电压，最终驱动机电实现对转速的控制。
二、选型指南在选择变频器时，需要考虑以下几个因素：1. 负载类型：根据负载类型选择适合的变频器。
常见的负载类型包括离散负载（如风机、水泵）、连续负载（如输送机、压缩机）和混合负载（如注塑机、卷绕机）。
不同负载类型对变频器的要求不同，需要根据实际情况选择。
2. 功率需求：根据负载的功率需求选择合适的变频器。
功率通常以千瓦（kW）为单位表示。
需要根据负载的额定功率和峰值功率来确定变频器的额定功率。
3. 频率范围：根据负载的工作频率范围选择变频器。
不同负载对频率范围的要求不同，需要根据负载的工作频率范围来确定变频器的输出频率范围。
4. 控制方式：根据对控制方式的要求选择变频器。
常见的控制方式包括V/F控制、矢量控制和直接转矩控制。
不同的控制方式适合于不同的应用场景，需要根据实际需求选择。
5. 额定电压：根据负载的额定电压选择变频器。
电压通常以伏特（V）为单位表示。
需要根据负载的额定电压来确定变频器的输入电压范围。
6. 环境条件：根据使用环境的要求选择适合的变频器。
包括温度、湿度、海拔高度等环境条件。
需要选择能够适应使用环境的变频器。
变频器(伺服驱动器)滤波器解读
滤波器电流I（A）
3 6 10 10 15 25 30 40 40
变频器功率P （W） 5 000 5 500 10 000 11 000 15 000 18 500 22 000 30 000
滤波器电流I（A）
50 60 100 110 150 200 220 300
I 1.1 P U
四、选型步骤—确定电流
表1 单台单相220VAC单相变频器输入滤波器
输入电压单相220VAC 变频器功率P（W） 滤波器电流I（A） 200 3
变频器功率P （W）
5 000
滤波器电流I（A） 25
400
750 1 000
3
6 6 10 15
5 500
10 000 11 000 15 000 18 500
30
50 60 80 100
表3 单台三相380VAC单相变频器输入滤波器
输入电压三相380VAC 变频器功率P （W） 200 400 滤波器电流I（A） 3 3 变频器功率P （W） 5 500 7 500 滤波器电流I（A） 15 15
750
1 000 1 500 2 200 3 000 3 700 4 000 5 000
3
3 6 6 6 10 10 10
10 000
11 000 15 000 18 500 22 000 30 000 45 000 75 000
20
25 30 40 50 60 100 150
I 1.1 P U
四、选型步骤—确定电流
表4 单台三相220VAC单相变频器输入滤波器
输入电压三相220VAC 变频器功率P（W） 滤波器电流I（A） 200 3 变频器功率P （W） 5 500 滤波器电流I（A） 20
变频器滤波器分类及作用
变频器滤波器分类及作用一、引言随着现代科技的不断进步，电气设备的应用越来越广泛。
而在电气设备中，变频器作为一种重要的电力传动设备，被广泛应用于工业生产中。
变频器能够将交流电源转换为所需的频率和电压，从而实现对电机的精确控制。
然而，由于电力系统中存在着各种电磁干扰和谐波，这些干扰和谐波会对电气设备的正常运行造成干扰和损害。
因此，为了保证电气设备的正常运行，必须采取措施对这些干扰和谐波进行滤波处理。
本文将对变频器滤波器进行分类及作用进行详细介绍。
二、变频器滤波器的分类根据滤波器的结构和滤波原理，变频器滤波器可以分为以下几类：1. 电容滤波器电容滤波器是一种常见的滤波器，它主要通过串联电容的方式来实现对谐波的滤波作用。
电容滤波器能够将高频谐波滤除，从而减少电气设备的谐波干扰。
此外，电容滤波器还能够对电网中的电压峰值进行削峰，提高电气设备的运行稳定性。
2. 电感滤波器电感滤波器是一种利用电感元件来实现对谐波的滤波作用的滤波器。
电感滤波器主要通过串联电感的方式来实现对电流谐波的滤波作用。
电感滤波器能够将高频谐波滤除，从而减少电气设备的谐波干扰。
此外，电感滤波器还能够对电网中的电流波形进行整形，提高电气设备的运行效率。
3. 无功滤波器无功滤波器是一种通过补偿无功功率来实现对谐波的滤波作用的滤波器。
无功滤波器主要通过串联电容和并联电感的方式来实现对电压和电流谐波的滤波作用。
无功滤波器能够将高频谐波滤除，从而减少电气设备的谐波干扰。
此外，无功滤波器还能够提高电气设备的功率因数，改善电网的电压质量。
4. 有源滤波器有源滤波器是一种利用功率电子器件和控制电路来实现对谐波的滤波作用的滤波器。
有源滤波器主要通过控制电路来实现对电压和电流谐波的滤波作用。
有源滤波器能够将高频谐波滤除，从而减少电气设备的谐波干扰。
此外，有源滤波器还能够实现对电网的主动补偿，提高电气设备的运行效率。
三、变频器滤波器的作用变频器滤波器的作用主要有以下几个方面：1. 减少谐波干扰变频器在工作过程中会产生各种谐波，这些谐波会对电气设备的正常运行造成干扰和损害。
内置滤波器变频器
内置滤波器变频器为工业生产提供了更加高效、稳定、可靠的电力传输方案。
随着工业自动化的普及，已经成为了工业电力传输领域的热门选择。
本文将介绍的应用、工作原理和优势。
一、的应用广泛应用于电机驱动系统中，例如风机、水泵、压缩机等众多领域。
其中，在风力发电领域的应用具有极其重要的意义。
因为发电机输出的电力是交流电，需要经过变频器转化成直流电，并通过逆变器再次转化成交流电，最终才能传输至电网。
可在其中起到良好的过滤作用，能够降低电网的谐波污染，防止发电机返流损坏电路，提高逆变器的效率。
此外，还可以被用于驱动冶金、矿山以及化工等领域中的大型设备，具有广泛的适用范围。
二、的工作原理包含两个核心部分：逆变器和滤波器。
逆变器将直流电信号转化成交流电信号，可以根据不同的工作需求调整输出电压和频率。
滤波器则能够滤掉交流电信号中的谐波成分，保证电力传输的稳定性和真正意义上的高质量。
逆变器和滤波器之间通过电感和电容进行耦合，可弱化逆变器输出电压中的高频振荡和交流谐波。
通过这样的过程，确保了电力传输的稳定性和可靠性。
三、的优势相较于传统变频器具有诸多优势：1. 谐波污染低：内置滤波器可以有效地将变频器传输至电路中的谐波成分滤掉，保证电力传输的稳定性和可靠性，避免谐波对电网和设备造成损坏。
2. 稳定性高：的滤波器可以抑制逆变器输出交流电的高频振荡和谐波，从而提高电力传输的稳定性。
3. 安全性高：可以防止设备因谐波引起的电磁干扰、噪音等问题，保证设备运作的安全性和可靠性。
4. 节能减排：具有更高的效率，降低了能源的消耗，减少了环境污染。
总之，具有广泛的应用前景和显著的优势。
随着工业自动化的发展，将会变得越来越普及和重要，成为电力传输领域内的利器。
常用变频器的工作原理和使用场合分析
常用变频器的工作原理和使用场合分析变频器是一种控制电动机转速和输出功率的电子设备，常用于工业生产和机电设备中。
它通过改变电源电压和频率，实现对电机转速的精确控制，从而达到降低能耗、提高生产效率和减少机械磨损的目的。
下面我们将详细介绍常用变频器的工作原理和使用场合分析。
一、变频器的工作原理变频器通常由整流器、滤波器、逆变器和控制部分组成。
1.整流器：将输入的交流电转换为直流电并输出，为后续的电路提供直流电源。
2.滤波器：将整流器输出的直流电进行滤波，消除其谐波成分，保证后续电路的稳定工作。
3.逆变器：将滤波后的直流电转换为可调的交流电，其输出的频率和电压可由控制部分调整，实现对电机转速和输出功率的控制。
4.控制部分：根据用户的需求，通过电脑、编程器或人机界面等方式设置变频器的工作参数，控制逆变器输出波形的频率和幅度，进而控制电机的转速和输出功率。
变频器主要工作在逆变器部分，通过改变输入电压的频率，实现对电机转速的精确控制。
具体来说，变频器通过对输入三相电压的调整，使得输出频率可以在一定范围内连续变化。
在变频器内部，逆变器通过PWM （脉宽调制）技术来实现输出电压的调整。
通过不同的PWM方法和控制算法，可以实现电机在不同负载、转速和功率等工作状态下的高效控制。
变频器在工业和机电设备中有着广泛应用，以下是一些常见的使用场合分析：1.电梯控制：电梯需要根据乘客的需求来调整运行速度，变频器可以根据电梯所需运行楼层和乘客流量的变化，精确控制电机的转速和输出功率，从而使电梯在运行过程中更加平稳，提高运行效率。
2.空调系统：空调系统需要根据室内温度、湿度和人员流量等实时信息来调整制冷或制热的功率需求。
通过变频器控制室内和室外机组的压缩机转速，可以根据需要来调整制冷或制热的效果，达到节能减排和提高舒适度的目的。
3.水泵系统：水泵系统常需要根据水流量和水位来调整水泵的运行速度。
通过变频器对水泵驱动电机进行控制，可以根据实际需求来调整水泵的转速和输出功率，达到节能降耗的目的。
变频器正弦波滤波器计算
变频器正弦波滤波器计算
变频器正弦波滤波器是一种用于消除变频器输出波形中的谐波
和杂波的装置。
它通常由电容器、电感器和电阻器组成，用于滤除
变频器输出中的高频谐波，以产生更接近于理想正弦波形的电压或
电流输出。
在计算变频器正弦波滤波器时，需要考虑以下几个方面：
1. 选择合适的滤波器类型，根据变频器输出的频率范围和谐波
成分，选择合适的滤波器类型，常见的有低通滤波器、带通滤波器等。
2. 计算电容器和电感器数值，根据所选滤波器类型和变频器输
出的频率范围，计算所需的电容器和电感器数值。
对于低通滤波器，需要根据截止频率计算电容器和电感器数值；对于带通滤波器，需
要计算通频带范围内的电容器和电感器数值。
3. 考虑电阻器的影响，电阻器在滤波器中起到阻尼和稳定电路
的作用，需要根据实际电路需求选择合适的电阻值。
4. 考虑电路的稳定性和可靠性，在设计滤波器时，需要考虑电
路的稳定性和可靠性，避免因电容器、电感器等元件的参数变化导
致滤波效果下降或损坏其他设备。
总的来说，计算变频器正弦波滤波器需要综合考虑滤波器类型、频率范围、电容器和电感器数值、电阻器选择以及电路稳定性等多
个因素，以确保滤波器能够有效地滤除变频器输出中的谐波和杂波，产生理想的正弦波形输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RFI Filters
dV/dt Filter
»Actual measurement on a drive of 200A on load: POWER ELECTRONICS
23
Variable Speed Drives ELECTRIC INTERFERENCES (NOISE) CONDUCED EMI 最后, 需有一个滤波器 处 理由斩波信号转换成 正 弦波信号: 这就是 Sinusoidal Output Filter (LC电路在变频器输出端). 噪声依赖于电容和dV/dt因 素.电容在安装时是可变量 . dV/dt 依赖于变频器. 若 dV/dt 减小到可以几乎忽略 的情况下, 噪声也就几乎 消失了. The result:
15
Variable Speed Drives ELECTRIC INTERFERENCES (NOISE) RADIATED EMI 电磁噪声幅射可以通过以下方法来解决:
•
•
使用金属导体共地.
使用屏蔽电缆.
•
变频器本身的金属外壳.
»Power wires screened
16
Variable Speed Drives ELECTRIC INTERFERENCES (NOISE) CONDUCED EMI 噪声内部信号传导干扰可以通过以下两种途径来解决: • 噪声耦合到变频器输入信号 推荐使用 RFI 输入滤波器 (射频干扰) 也称 EMC 滤波器 (电磁兼容). Regulation which controls the selection of these filters is UNE-EN 61800-3/A11:2002. See details on Annex I.
变频器造成的失真只要有以下两类: 1. 谐波失真: 产生于 整流桥. 2. 电磁噪声: 产生于 逆变器.
我们分析他们的形成和采用不同的方法减少它们, 特别是采用不同的滤波器.
4
2
变频器 谐波失真
5
Variable Speed Drives DISTORTIONS 谐波失真
什么是“谐波”?
现已证实任何周期的波形 (方波,三角 波, …) 都可以由不同相序和频度的正 弦波叠加而成. 所有这些下弦波就组成 了谐波的分量.
8
Variable Speed Drives DISTORTIONS 谐波失真
怎样补偿输入谐波失真?
1. 输入电抗器又称电抗感应器.可置于整流桥输入端，实现以下两个功能: • 一方面保护整流桥，免于受电网电压波动的影响. • 另一方面, 他们过滤掉谐波， 使电流正弦波平滑. 他们也可置于直流总线. 但此方案使整流桥得不到相应的保护, 但此方 案不失为一个低成本的方案.
输入电压波形失真，能产生以下重要影响： 它能影响使用单相电压的设备比如计算机和其它的低压设 备. 对设备分发系统产生不需要的共振.
7
Variable Speed Drives DISTORTIONS 谐波失真
输入谐波电流的影响？ 功率因素下降. 变压器.电线.等的过载 …
功率因素修正电容的过载.
»Actual measurement on a drive of 200A on load: Competitor
Rg 门极电阻 ，控制负载的 “电容量” 使之与 IGBT一致.
»Actual measurement on a drive of 200A on load: POWER ELECTRONICS
Classifying Criteria First environment Non restricted distribution Restricted distribution Second environment Input current 100A Input current > 100A
22
Variable Speed Drives ELECTRIC INTERFERENCES (NOISE)
dV/dt滤波器的功能
3rd Level: Filters Power Electronics变频器, 集成了 dV/dt 输出滤波器. 此滤波器, 前面解 释过, 由线圈组成, 串联在输出端， 它执行着过滤尖峰脉冲的作用. The Inductances result: 2nd Level: Cooling 1st Level: Electronic Power Supply
»Actual measurement on competitor drive of 200A on load 21
Variable Speed Drives ELECTRIC INTERFERENCES (NOISE)
dV/dt滤波器的功能
为解决此问题, Power Electronics研 究出 IGBTs的门极电阻, 保证尖峰脉 冲不超过限值.
17
Variable Speed Drives ELECTRIC INTERFERENCES (NOISE) CONDUCED EMI
噪声内部信号传导干扰可以通过以下两种途径来解决:
•
噪声耦合到电机电流. 使用输出共模滤波器, 假设相关噪音为共模噪音，也就是说噪 音信号相连的存在于相与地之间和电机绕组与大地之间的电容。 这噪音对轴承存在危害。 使用 dV/dt 输出滤波器, in case of the coupled noise is differential noise, that means, noise signal coupled to the capacitances existing between phases. This noise will produce isolation drillings and additionally will increase the dV/dt factor. These filters can be:假设相关噪音为微分噪音， 也就是说，通过线间电容 • Output Inductance (output coils in series, one per phase) • Iron Dust Toroids, in all output phases.
10
Variable Speed Drives DISTORTIONS 谐波失真 12 脉rives DISTORTIONS 谐波失真 12 脉冲整流系统.
当整流桥导通时，输入电压比总 线电压高.
输入电抗器避免了完全充电并且 使波形更加平滑，得到适合的方 形波.
»Harmonic content of a squared wave
6
Variable Speed Drives DISTORTIONS 谐波失真
输入谐波电流会产生哪些影响?
谐波增加了导电体和变压器的RMS值，这“额外”的电流值是不真实 的（它不能工作），但是因为这个电流，变压器和导线都必须增加 截面积来阻止导体的过热影响。
12
Variable Speed Drives DISTORTIONS 谐波失真 12 脉冲整流系统. 我们可以假设一个理想的整流系统, 假设一些方波信号输入作为参考. 考虑有两个副边输入, 解释如前, 输入两相差 30º 相位电流给整流器, 结 果就是一个更平滑的电流提供给逆变部分:
13
3
变频器 电磁干扰（噪声）
18
Variable Speed Drives ELECTRIC INTERFERENCES (NOISE) dV/dt滤波器的功能 可以检测到变频器输出波形如下:
This is the result of the inverter bridge action. Show film
19
Variable Speed Drives ELECTRIC INTERFERENCES (NOISE)
2. 使用有源谐波滤波器. 他们分析变频器产生的谐波分量 ，同时产生极性相反的谐波分量与之 相互抵消.
9
Variable Speed Drives DISTORTIONS 谐波失真
怎样补偿输入谐波失真?
3. 安装12脉冲系统. 如果我们把整流桥分成两个整流桥输入 每个整流桥输入电压互 相错开30度相位角, 在理论上11次以下的谐波分量将得到有效的 控制. • 因此，变压器需要有两个副边，一个是星连接，一个是三 角连接。 • 负载的一半将由第一个副边提供 ,剩下的由第二个副边提供， 他们产生相差 30º 相位角的电流. • 这可以很容易看到 5th and 7th 谐波完全消失.
变频器和滤波器
分类和应用
变频器和滤波器应用范围
目录
1. 变频器.失真. 2. 变频器.谐波失真. 3. 变频器.电磁干扰.(噪声) 4. 附件 I. Norm UNE-EN 618003/A11:2002 5. 附件 II. 滤波器摘要.
2
1
变频器失真
3
Variable Speed Drives DISTORTIONS 变频器造成的失真
24
4
Annex I Norm UNE-EN 61800-3/A11:2002
25
Annex I ELECTRO-MAGNETIC COMPATIBILITY NORM UNE-EN 61800-3/A11:2002 Limits application in the measurement of the Conduced Perturbations
dV/dt滤波器的功能
通过增加 dV/dt 斜坡可以的减少变频器损耗, 这样就充许变频器损耗更小的功 率，因此他们的更小
Drive 132kW 132kW
dV/dt 800V/µ s 4000V/µ s
Losses 1380W 1100W
增大dV/dt斜坡这种方法最大的危 害就是： 会在变频器输出端产生 尖锐的过脉冲电压， 此电压远 远高过电机输出. 此电压可以通过跟其他品牌变 频器比较而对比出来:
