南瑞RCS论文
线路重合闸的应用
线路重合闸的应用摘要:生产生活中对电力的需求很大,线路重合闸是保证电力系统能够正常运行的重要方式,重合闸保护在220kV线路保护中也是重要的保护之一,它对电力系统安全稳定地运行起着极为重要地作用,能够使电力系统更加稳定可靠运行。
本文主要分析重合闸在220kV线路保护中特点及其应用。
关键词:线路保护;重合闸;安全稳定;启动回路引言以某电厂220kV线路保护配置为例,该公司线路保护采用南瑞RCS-931A组成第一套线路保护和许继WXH-803A +WDLK-861A组成第二套线路保护的双套保护加 CZX-12R2 操作箱的保护配置。
本文将从线路保护重合闸的基本原理、二次回路配置等方面进行阐述,以使继电保护人员深入理解线路保护重合闸,进一步提高继电保护人员对重合闸的认识及事故判断的准确性。
1 输电线路装设重合闸的意义重合闸是为保证系统的安全稳定运行而设置的一种自动控制装置,当输电线路故障清除后,在短时间内再次将断路器合闸,称为重合闸。
由于实际上大多数输电线路故障为瞬时或暂时性的,因此重合闸是运行中线路常采用的自恢复供电的方法之一。
重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置,电力系统运行经验表明,输电线路绝大多数的故障都是“瞬时性”的,永久性的故障一般不到10%[1]。
因此,在由继电保护动作切除短路故障后,电弧将自动熄灭,绝大多数情况下短路处的绝缘可以自动恢复。
因此,断路器自动重合闸不仅提高了供电的安全性和可靠性,减少了停电损失,而且还提高了电力系统的暂态水平,增大了高压线路的送电容量,也可纠正由于断路器或继电保护装置的原因造成的误跳闸。
所以,输电线路经常会采用自动重合闸。
2 重合闸装置的作用与工作方式2.1 重合闸装置的作用重合闸装置在高压输电线路中的作用,大致分为以下四种:(1)提高供电的可靠性,减少因瞬时性故障停电造成的损失,对单侧电源的单回线的作用尤为显著。
(2)对于双端供电的高压输电线路,可提高系统并列运行的稳定性,因而,自动重合闸技术被列为提高电力系统暂态稳定的重要措施之一。
浅谈RCS—9400励磁系统的应用
浅谈RCS—9400励磁系统的应用张家口发电厂共有8台300MW国产凝汽式汽轮发电机组,总装机容量为2400MW,单机容量为300MW。
其中一期四台机组发电机励磁系统采用早期的三机励磁系统,已运行多年,曾多次出现主、副励磁机转轴弯曲、断裂等缺陷,运行事故隐患较多,因此我厂提出励磁系统改造的要求。
新的励磁系统采用南瑞RCS-9400系列静态励磁系统。
1 励磁系统的构成励磁调节器柜是由2个RCS-9410数字励磁调节装置组成,2套调节装置作通道互为独立,分别可以单独进行励磁的调整,相互作为备用。
RCS-9410数字励磁调节装置是以采用最新的数字量通讯技术和先进的信号处理技术,结合励磁系统的原理研制的新型调节装置。
RCS-9410励磁调节装置以DSP为计算控制核心,励磁调节器的对外通讯系统以ARM为中心。
RCS-9420 可控硅整流装置通过接受励磁调节器的触发脉冲信号,实现可控整流,为发电机或副励磁机的励磁绕组提供励磁电流;该整流装置可实现短时间的逆变功能,通过逆变实现发电机的快速灭磁。
主要包含以下五部分:(1)三相可控硅整流桥;(2)过压保护;(3)过流保护;(4)冷却系统;(5)辅助控制回路。
RCS-9430 灭磁装置是由灭磁开关、灭磁电阻、转子过电压保护组成的,在正常停机或事故停机时对发电机转子绕组进行快速灭磁,在运行中抑制转子中过电压的综合设备。
对于自并励系统,还配置直流电源供电的或交流电源供电的初励回路,保证发电机的可靠起励。
2 励磁系统的软件及功能应用2.1 起励升压RCS-9410励磁调节装置可以采用零起升压、定压起励升压和软起程控升压三种方式。
软起程控升压是一种新型的电压升高的方式。
值得注意的是:在发电机电压上升过程中,如果运行人员操作了“远控减少励磁”或“远控增加励磁”命令,软起程控升压功能立即终止,发电机维持当前电压稳定运行,此时如要继续改变电压,则需要运行人员操作“远控减少励磁”或“远控增加励磁”命令。
关于南瑞RCS-9641CS保护装置优越性及缺陷分析
关于南瑞RCS-9641CS保护装置优越性及缺陷分析摘要:我厂高压电机数量多,一旦发生故障影响面较大,因此高压电动机继电保护的灵敏度和可靠性十分重要,近两年来,各主要装置相继安装了高压电动机综合保护器,本文主要阐述RCS-9641CS高压电机综合保护器原理、特点及其在高压电机继电保护中应用的优越性和存在的问题。
关键词:高压电动机、综合保护器、热过载保护一、南瑞RCS-9641CS保护装置的优越性石化企业供电系统中高压电机数量多,起动频率高,运行周期长,一旦发生故障影响面较大,因此切实提高高压电动机继电保护的灵敏度和可靠性十分重要。
正因为这样,我厂新区变电所各电机回路都安装了南瑞RCS-9641CS高压电动机综合保护装置,改变了传统用电流继电器保护、时间继电器、中间继电器、信号继电器的模式,使高压电机继电保护综合化、智能化、灵敏度、可靠性也相应得到提高。
传统继电保护的缺陷:1、传统的高压电机继电保护形式,用电磁式电流继电器,时间继电器、中间继电器、信号继电器。
再由各个继电器接点串联起来以达到保护动作。
跳开断路器,主要缺陷是保护元件粗略,灵敏度差,其中有一个接点接触不好,就会导致保护不动,以至越级跳闸,影响企业正常供电。
另一方面电磁式继电器用电磁原理将故障电流转化为动作电流,其保护特性不能与电机的热曲线较好的配合,尤其是发生不对称故障时,对负序电流反应不灵敏,往往使保护难以及时动作,成为保护盲区。
2、元件结构笨重,精度低,电磁式继电器采用机械式、有接点的检测机构、元件多且复杂,不仅损耗大,且故障率高,常发生误动和拒动。
3、继电保护的校验整定接线复杂、校验维护工作量大,传统的继电保护控制元件都有是单件式分散组合,致使盘面增大,接线复杂导致查线困难,校验工作量大。
RCS-9641CS高压电机综合保护器是一种集中保护、测量、监控、通信、自诊断等功能一体的综合性智能型微机保护,它有较强的数据处理能力,通过完善的保护原理,较好地实现了各保护功能之间的配合,有体积小,用软件代替硬件,故障智能自诊断等优点,可就地安装在开关柜上,并能通过通信电缆或光纤与外界相连。
南瑞RCS-9671CS主变差动电流计算与实验方法校验
标 幺值可 以解决高低压侧 平衡 系数 问题 。
额 定 电流 计 算 公 式 :
t , d E w]一 I
r Biblioteka ’ 传统变压器是利用 C T的星三角变换 的接线方式实现高低 压侧相位补偿 , 利用对应成 比例 的电流互感器变 比实现差 动保
护 的 。而 南 瑞 R C S一 9 6 7 1 C S保 护 差 动 电 流 取 高 低 压 两 侧 电 流 的向量和 , 对 电流 互 感 器 二 次 侧 接 线 无 特 殊 要 求 , 两侧 电流互 感 器 均 接 为 Y 型 并 保 证 差 动 电 流 为 向 量 和 即 可 。对 两 侧 电 流 幅值和相位上的差异 , 采 用 软 件 算 法 进 行 平 衡 补 偿 计 算 。下 面 详细分析 R C S一 9 6 7 1 C S内部 软件 算 法 。
Z h u a n g b e i y i n g Y 。 n g u Y a n j i u 茎 鱼 里 主 里 耋
南瑞 RC S 一 9 6 7 1 CS主 变 差 动 电流 计 算 与 实验 方 法校 验
朱 佳佳 张 星
( 骆运 水利枢 纽 1 二 程 维修养 护 中心 , 江苏 宿迁 2 2 3 8 0 0 )
E 2 3余 志 国 , 陈为 化 , 王超, 等. 基 于电 压风 险 的 电 力系 统预 防 控 制 E J ] . 安徽 电力 , 2 0 0 9 ( 1 ) [ 3 ]任震 , 吴 国丙 , 黄雯 莹. 电力市场 中输 电问 题的研 究 [ J ] . 电力 系
统 自动化 , 2 0 0 3 ( 1 )
材质与型号 ; 还 要 应用 无功补 偿装 置 , 降 低线 路损 耗 ; 在 管理
职称论文---变压器超温回路故障分析

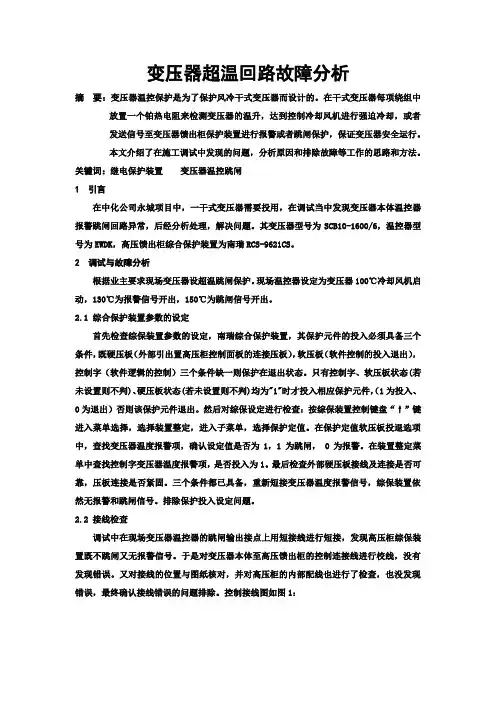

变压器超温回路故障分析摘要:变压器温控保护是为了保护风冷干式变压器而设计的。
在干式变压器每项绕组中放置一个铂热电阻来检测变压器的温升,达到控制冷却风机进行强迫冷却,或者发送信号至变压器馈出柜保护装置进行报警或者跳闸保护,保证变压器安全运行。
本文介绍了在施工调试中发现的问题,分析原因和排除故障等工作的思路和方法。
关键词:继电保护装置变压器温控跳闸1 引言在中化公司永城项目中,一干式变压器需要投用,在调试当中发现变压器本体温控器报警跳闸回路异常,后经分析处理,解决问题。
其变压器型号为SCB10-1600/6,温控器型号为EWDK,高压馈出柜综合保护装置为南瑞RCS-9621CS。
2 调试与故障分析根据业主要求现场变压器设超温跳闸保护。
现场温控器设定为变压器100℃冷却风机启动,130℃为报警信号开出,150℃为跳闸信号开出。
2.1 综合保护装置参数的设定首先检查综保装置参数的设定,南瑞综合保护装置,其保护元件的投入必须具备三个条件,既硬压板(外部引出置高压柜控制面板的连接压板),软压板(软件控制的投入退出),控制字(软件逻辑的控制)三个条件缺一则保护在退出状态。
只有控制字、软压板状态(若未设置则不判)、硬压板状态(若未设置则不判)均为"1"时才投入相应保护元件,(1为投入、0为退出)否则该保护元件退出。
然后对综保设定进行检查:按综保装置控制键盘“↑”键进入菜单选择,选择装置整定,进入子菜单,选择保护定值。
在保护定值软压板投退选项中,查找变压器温度报警项,确认设定值是否为1,1 为跳闸, 0为报警。
在装置整定菜单中查找控制字变压器温度报警项,是否投入为1。
最后检查外部硬压板接线及连接是否可靠,压板连接是否紧固。
三个条件都已具备,重新短接变压器温度报警信号,综保装置依然无报警和跳闸信号。
排除保护投入设定问题。
2.2 接线检查调试中在现场变压器温控器的跳闸输出接点上用短接线进行短接,发现高压柜综保装置既不跳闸又无报警信号。

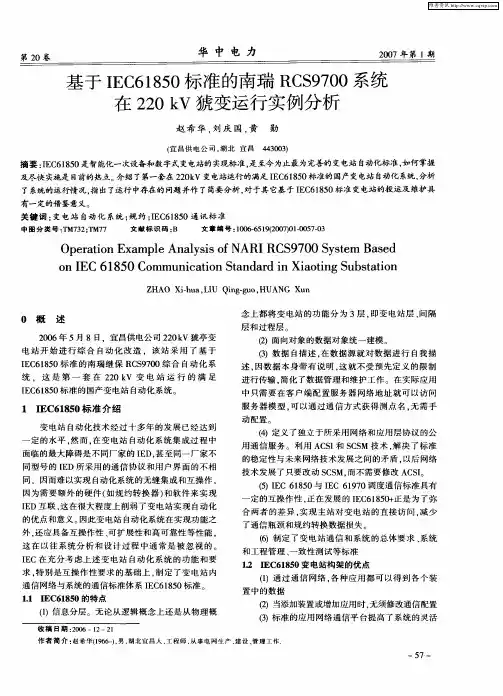

基于IEC61850标准的南瑞RCS9700系统在220kV獍变运行实例分析
( 2 )面 向对象 的数据对象统一 建模 。 ( 3 )数据 自描述 , 在数据 源就对数 据进 行 自我 描
述, 因数据本 身带有说 明 , 这就不 受预先 定义 的限制 进行传输 . 简化 了数据 管理和维护工作 。在实际应用
中 只需 要 在 客 户 端 配 置 服 务 器 网 络 地 址 就 可 以 访 问
关 键 词 : 电 站 自动 化 系统 ; 约 ; C 1 5 变 规 I 6 8 0通 讯 标 准 E
中图 分 类 号 :M7 2 T 7 T 3 ;M7 文 献 标 识 码 : B 文 章 编 号 :0 66 1(0 70 —0 70 10 —5 92 0 )1 5 ・3 0
Op r t n Ex mp eAn lsso e a i a l ay i fNARIRCS 7 0 S se Ba e o 9 0 y tm s d o EC 61 5 mmu ia in S a d r a tn u sa in n I 0 Co 8 n c t t n a d i Xio i g S b tt o n o
Z O X —u ,I iggo HU N u HA i a LU Q n —u , A G X n h
念上都 将变 电站 的功能分 为 3层 , 即变 电站层 、 间隔
层和过程层 。
O 概
述
20 0 6年 5月 8日.宜昌供 电公 司 2 0 V犹亭变 2k 电站 开 始进 行 综 合 自动 化 改造 ,该 站 采用 了基 于 I C 15 E 6 8 0标 准 的南瑞继 保 R S 7 0综 合 自动 化 系 C90
用 通信服务 。利用 A S 和 S S 技 术 , CI CM 解决 了标准
的稳定性与未来 网络技术发展 之间的矛盾 . 以后 网络
南瑞RCS-931B光纤差动保护浅析
南瑞RCS-931B光纤差动保护浅析一、光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的,都是保护装置通过计算三相电流的变化,判断三相电流的向量和是否为零来确定是否动作,当接在CT(电流互感器)的二次侧的电流继电器(包括零序电流)中有电流流过达到保护动作整定值是,保护就动作,跳开故障线路的开关。
即使是微机保护装置,其原理也是这样的。
★★★但是,光纤差动保护采用分相电流差动元件作为快速主保护,并采用PCM光纤或光缆作为通道,使其动作速度更快,因而是短线路的主保护!RCS-931B保护装置包括以分相电流差动和零序电流差动为主体的快速主保护,由工频变化量距离元件构成的快速Ⅰ段保护,由三段式相间和接地距离及四个延时段零序方向过流构成全套后备保护。
正常和外部故障时:Im=-In,制动量≥动作量,保护可靠不动作,内部故障时:Im=In时,制动量为零,动作最灵敏。
动作判据如下式(1)、(2),两式同时满足程序规定的次数即跳闸。
| Im + In | > ICD(1)| Im + In | > k | Im - In | (2)式(1)为基本判据,ICD 表示线路电容电流,式(2)为主判据。
式(1)、(2)的动作特性如图1 所示,制动量随两侧电流大小、相位而改变,Im = In时,制动量为零,动作最灵敏,区外故障,Im = - In,制动量》动作量,保护可靠不动作。
二、整组动作时间:1.工频变化量距离元件:近处3~10ms 末端<20ms2222.差动保护全线路跳闸时间:<25ms(差流>1.5 倍差动电流高定值)3.距离保护Ⅰ段:≈20ms三、保护程序结构及跳闸逻辑:RCS-931B 跳闸逻辑:1. 分相差动继电器动作,则该相的选相元件动作。
2. 工频变化量距离、纵联差动、距离Ⅰ段、距离Ⅱ段、零序Ⅰ段、零序Ⅱ段、零序Ⅲ段动作时经选相跳闸如果选相失败而动作元件不返回,则经200ms延时发选相无效三跳命令。
RCS-985微机保护装置的简要分析
RCS-985微机保护装置的简要分析【摘要】2004年10月至11月我厂进行了6号机组DCS及发变组保护改造工作,此次发变组保护采用了南京自动化设备厂的DGT801型微机保护装置和南京南瑞继保公司的RCS-985型微机保护装置。
其中RCS-985型微机保护装置是在我厂的首次应用,它与以往应用的微机保护装置相比,在部分主要保护原理上有一些新的算法和特性,本文就此做了简要的分析。
【关键词】微机保护装置;RCS-985;比率差动RCS-985微机发电机变压器组成套保护装置是根据国家电力公司科学技术项目合同SPKJ010-02,于1999年1月开始开发研制。
RCS-985为数字式发电机变压器保护装置,适用于大型汽轮发电机、水轮发电机、燃汽轮发电机等类型的发电机变压器组单元接线及其他机组接线方式,并能满足电厂自动化的要求。
1.保护装置的简介1.1硬件配置RCS-985微机保护装置采用整体面板,全封闭机箱,抗干扰能力强,非电流端子采用接插端子,使屏上走线简洁。
电路板采用表面贴装技术,减少了电路体积,减少发热,提高了装置可靠性。
装置有两个独立的相同的CPU板,每个CPU板由两个数字信号处理芯片(DSP)和一个32 位单片机组成,采用的是AD公司高性能信号处理器DSP和Motorola公司的32 位单片微处理器MC68332,DSP完成保护运算功能,32位CPU完成保护的出口逻辑及后台功能,每块CPU板上的三个微处理器并行工作,通过合理的任务分配,实现了强大的数据和逻辑处理能力,使一些高性能、复杂算法得以实现。
任一CPU板故障,装置闭锁并报警,杜绝硬件故障引起误动。
装置采样率为每周24点,且在每个采样间隔内对所有继电器(包括主保护、后备保护、异常运行保护)进行并行实时计算,使得装置具有很高的可靠性及动作速度。
1.2通道配置RCS-985装置共设有67路模拟量输入通道,其中电压量共输入22路,电流量输入41路,转子电压、电流输入4路,可以满足100MW以上各种机组接线方式的保护需要。
南瑞继保RCS-线路保护装置实验分析报告
南瑞继保RCS-线路保护装置实验报告————————————————————————————————作者:————————————————————————————————日期:线路保护试验1.本线路保护装置设备表:名称型号RCS-941高压线路成套保护装置额定值DC V AC V A制造厂家南瑞继保电气有限公司出厂日期出厂编号2.常规检查:2.1 装置内外部检查:2.1.1检查二次设备外部应完好无损,外观清洁,并对设备进行清扫。
2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。
2.1.3检查端子排的连线应接触可靠,端子螺丝紧固。
2.1.4检查保护装置各插件插、拔灵活,接触面光洁无损,各插件和插座之间定位良好。
2.1.5检查装置印刷电路无机械损伤或变形,所有元件的焊接质量良好。
2.1.6检查各插件上集成电路芯片应插紧,型号正确。
2.2检查装置面板上各个按键接触良好,各键功能符合厂家说明,按动按键可进入菜单执行相应操作。
2.3检查打印机与装置联机成功,能够打印保护装置的定值、动作报告等。
2.4整定装置的时钟与实际时间一致,并检查装置时钟的失电保护功能,即装置在失电一段时间情况下,走时仍然准确。
2.5检查装置的定值可以修改并且可保存,定值区号可切换,装置掉电后可以保存已经整定好的定值。
2.6检查装置与GPS对时装置可以实现对时。
3.二次回路绝缘测试:测试项目绝缘电阻值(MΩ)测试项目绝缘电阻值(MΩ)交流电流对地信号回路对地交流电压对地控制回路对地交流电压对交流电流信号回路对控制回路装置电源对地总回路对地注:测绝缘电阻时,施加摇表电压时间不少于5 S,待读数达到稳定时,读取绝缘电阻值,各回路对地绝缘阻值均应大于10MΩ,总回路对地绝缘电阻值大于1.0 MΩ。
弱电回路用500V摇表,强电回路用1000V摇表。
4.保护装置程序版本:装置型号版本号校验码程序时间管理序号5.保护输入接点检查:名称检查结果名称检查结果距离保护合闸位置1零序保护Ⅰ段合闸位置2零序保护Ⅱ段收相邻线零序保护Ⅲ段投距离保护S零序保护Ⅳ段投零序保护Ⅰ段S低周保护投零序保护Ⅱ段S不对称相继速动投零序保护Ⅲ段S双回线相继速动投零序保护Ⅳ段S闭锁重合闸投不对称相继速动S双回线通道试验投双回线相继速动S合后位置投闭锁重合闸S跳闸压力投低周保护S合闸压力对时开入Ⅰ母电压打印开入Ⅱ母电压检修状态跳闸位置信号复归6.保护交流采样检查:6.1零漂检查:6.1.1 DSP零漂检查:Ua(V) Ub(V) Uc(V) Ux(V) Ia(A) Ib(A) Ic(A) Io(A)6.1.2 CPU零漂检查:Ua(V) Ub(V) Uc(V) Ia(A) Ib(A) Ic(A) Io(A)6.2交流电压回路检查:6.2.1 CPU交流电压回路检查:输入电压10.0 20.0 30.0 40.0 50.0 60.0 70.0 Ua(V)Ub(V)Uc(V)6.2.2 DSP交流电压回路检查:输入电压10.0 20.0 30.0 40.0 50.0 60.0 70.0 Ua(V)Ub(V)Uc(V)Ux(V)6.3交流电流回路检查:6.3.1 CPU交流电流回路检查:输入电流0.5 1.0 2.5 4.0 5.0 6.0 10.0 Ia(A)Ib(A)Ic(A)Io(A)6.3.2 DSP交流电流回路检查:输入电流0.5 1.0 2.5 4.0 5.0 6.0 10.0 Ia(A)Ib(A)Ic(A)Io(A)6.4相角显示:加入三相额定电压57.74V,额定电流5A,电压超前电流角度60度,Ux与Ua同相同幅值,装置显示如下:(Ua-Ub)= (Ub-Uc)= (Uc-Ua)= (Ux-Ua)=(Ua-Ia)= (Ub-Ib)= (Uc-Ic)= \7.保护装置定值清单:定值名称试验定值定值名称试验定值电流变化量起动值0.50 A 零序过流Ⅲ段定值 4.00 A 零序起动电流0.50 A 零序过流Ⅲ段时间 1.00 S 负序起动电流0.50A 零序过流Ⅳ段定值 3.00A 零序补偿系数0.85 零序过流Ⅳ段时间 1.50S 振荡闭锁过流元件 5.00 A 零序过流加速段 3.00 A 接地距离Ⅰ段定值 2.73 Ω相电流过负荷定值 2.00A 距离Ⅰ段时间0S 相电流过负荷时间9.00S 接地距离Ⅱ段定值 3.41 Ω低周滑差闭锁定值3Hz/S 接地距离Ⅱ段时间0.50 S 低周低压闭锁定值60V接地距离Ⅲ段定值 4.09 Ω低周保护低频定值49Hz 接地Ⅲ段四边形 4.09 Ω低周保护时间定值1S接地距离Ⅲ段时间 1.00 S TV断线相过流I段定值 5.00 A 相间距离Ⅰ段定值 2.73 ΩTV断线相过流I段时间 1.00S 相间距离Ⅱ段定值 3.41 ΩTV断线相过流II段定值 2.50A 相间距离Ⅱ段时间0.30 S TV断线相过流II段时间 2.00 S 相间距离Ⅲ段定值 4.09 Ω固定角度差定值0.00 相间Ⅲ段四边形 4.09 Ω重合闸时间 1.00 S 相间距离Ⅲ段时间0.60 S 同期合闸角30.00 正序灵敏角79.95 线路正序电抗 3.36 Ω零序灵敏角73.39 线路正序电阻0.60 Ω接地距离偏移角0.00 线路零序电抗11.59 Ω相间距离偏移角0.00 线路零序电阻 3.46 Ω零序过流I段定值 6.00A 线路总长度100.00 KM 零序过流I段时间0.00S 线路编号941零序过流Ⅱ段定值 5.00 A / /零序过流Ⅱ段时间0.50 S / /8.保护试验:8.1距离保护:采用微机继保仪距离保护模块试验。
浅析南瑞RCS—931B光纤差动保护
浅析南瑞RCS—931B光纤差动保护作者:周雪枫来源:《中国科技博览》2013年第15期摘要:对人为误操作及误动引起的RCS-931A 型光纤差动保护装置不正确动作的事故进行了分析,认为事故的根本原因是运行人员和继电保护人员对保护装置的工作原理理解不深。
通过总结经验和分析 RCS-931A 型光纤差动保护装置的特点,提出了该装置调试及运行的注意事项。
关键词:事故;光纤差动保护;注意事项【中图分类号】TM774我们首先举一个例子:220 kV 变电站甲与变电站乙之间的某 220 kV线路,其保护配置为:主保护为RCS-931型光纤差动保护装置,主保护为RCS-902型高频距离保护装置。
该线路处于充电状态,变电站乙的断路器在运行状态,变电站甲的断路器在检修状态。
按照变电站甲综合自动化改造计划, 2009年11月12日,某施工队在变电站甲进行该线路录波回路改造工作。
由于现场施工人员不了解 RCS-931 型光纤差动保护装置的动作原理, 18 时 59分左右,在未退出主保护压板的情况下,投入电流量模拟保护动作的方式,启动新的 220 kV 线路故障录波装置。
当时,该线路主保护保护屏主保护压板及零序保护、距离保护等后备保护功能压板均在投入位置,所有跳闸出口及失灵启动压板在退出位置,保护装置显示电压正常(电压切换带保持),施工人员加入电流5 A,试验时间 300 ms。
加入故障量后,保护动作情况如下:保护启动时刻是2009年11月12日18时59分15 77秒;启动后106 ms,零序保护装置加速动作;启动后133 ms,电流差动保护动作;启动后200 ms,单相跳闸失败,三相出口跳闸。
由于所加电流在变电站乙对应线路 264 断路器主保护上产生的差动电流为 0 74 A,大于电流差动保护的动作值(高定值为0 37 A,低定值为0 3 A);再者,变电站甲220 kV 线路主保护动作后,发一个跟跳指令给变电站乙对应线路主保护,引起变电站乙的主保护动作,变电站乙对应线路的264断路器跳闸。
RCS9700综合保护后台稳定性研究与应用
RCS9700综合保护后台稳定性研究与应用作者:代永恒石东来源:《数字技术与应用》2013年第12期摘要:本文针对RCS-9700后台监控系统存在的运行速度慢,后台机自动重启等问题,对硬件和系统进行了优化。
数据通讯顺畅,实时反映断路器及各地刀、电流电压等实时采样值,以及进行实时的操作及综合保护。
后台系统反应灵敏,起到实际的监控和保护作用。
提高了设备的可靠性,保证了供电系统更加稳定。
关键词:RCS9700 稳定性应用中图分类号:TD639 文献标识码:A 文章编号:1007-9416(2013)12-0108-01莱钢能源动力厂1#、2#变电站采用的是南京南瑞RCS-9700后台监控系统。
RCS-9700后台监控系统是南瑞继保采用计算机硬件技术和网络技术推出的计算机综合保护监控系统。
该系统遵循国际和国家的标准,在设计初期能够满足能源动力厂1#、2#变电站对后台监控系统的要求。
作为能源动力厂1#、2#变电站综合自动化系统的重要组成部分,RCS-9700变电站后台监控系统充当了就地监控和信息管理的重要角色,并且在项目建设和投产阶段,也在一定程度上减轻了运行维护人员的工作强度,为提高能源动力厂1#、2#变电站运行的稳定性和可靠性提供了强有力的技术平台和支撑。
但是随着综合保护后台的长时不间断运行周期的延长,以及网络架构的冗杂[1],RCS-9700系列后台监控系统渐渐暴露出很多问题,比如后台监控系统运行缓慢,数据交换堵塞,甚至不能准确及时的反映当前高压柜及断路器的各项状态,更不能进行实时的远程操作。
1 设备现状1.1 操作系统运行速度缓慢能源动力厂1#、2#变电站综合保护后台的操作系统有时会运行得非常慢,甚至鼠标和键盘都没有响应。
由于其后台机硬件均为2007年商用PC的主流配置,且电子元器件的使用寿命相对于长时间的带电运行,将会大大降低。
五年以后的今天,去除硬件自身寿命的影响,其数据库的繁杂,和程序自身的BUG,也是导致出现目前问题的原因之一。
南瑞RCS-915型保护装置应用中存在的问题与分析
南瑞RCS-915型保护装置应用中存在的问题与分析作者:李欢来源:《现代企业文化·理论版》2009年第24期摘要:通过对保护装置功能的深入分析,文中给出了解决问题的方法,文章提出的分析具有实际参考价值,从而避免了非故障元件的误动,减小了停电范围,有着非常重要的工程实用价值。
关键词:南瑞RCS-915型;微机母线保护装置;压板设置中图分类号:TM772 文献标识码:A文章编号:1674-1145(2009)36-0167-02母线上通常接有较多的元件,如线路、发电机、变压器等。
在运行中,如果母线保护误动作,将迫使这些元件都停止运行,造成大面积的停电事故;而如果母线保护拒动,将扩大事故范围,危及电网安全。
因此,应特别强调母线保护的可靠性,另外,高压母线保护若动作迟缓,常常会导致电力系统的稳定性遭到破坏,从而使事故扩大。
因此,母线保护必须无延时动作,我国许多电网切除母线故障的时限已经不容许超过0.1s。
微机母线保护在硬件方面多采用CPU技术,使保护各主要功能分别由单个CPU独立完成,软件方面通过各软件功能元件相互闭锁制约,提高保护的可靠性。
此外,母线微机保护通过对复杂庞大的母线系统各种信号(输入各路电流,电压模拟量,开关量及差电流和负序、零序量)的监测和显示,不仅提高了装置的可靠性,也提高了保护可信度并改善了保护人机对话的工作环境,减少了装置的调试和维护工作量。
另外,软件算法的深入开发使母线保护的灵敏度和选择性不断得到提高。
RCS-915型微机母线保护装置是新一代的母线保护,具有较广的适用性与兼容性。
但是,在实际应用,母线保护装置相应的一些压板的设置问题常是困扰工作的一个难题,文章对RCS-915型微机母线保护装置进行概述,对相应压板及部分功能设置上存在的问题进行重点分析,并对问题提出对策。
一、RCS-915微机母线保护装置概述(一)结构功能装置采用整体面板和全封闭机箱,抗干扰能力强。
非电流端子采用接插端子,屏上走线整洁。
对于励磁系统故障等非电量保护接入RCS-985的思考5则范文
对于励磁系统故障等非电量保护接入RCS-985的思考5则范文第一篇:对于励磁系统故障等非电量保护接入RCS-985的思考对于励磁系统故障等非电量保护接入RCS-985的思考摘要:目前,一种典型的设计是将励磁系统故障等非电量保护接入RCS-985保护装置,对现行设计发变组保护跳高压侧回路同时能够起动失灵保护的情况,经过对RCS-985系列保护装置的外部重动设计进行分析,指出该设计与反措不符,并提出了相应的整改办法。
关键词:保护外部重动非电量失灵1.引言:由南瑞继保生产的RCS-985系列发电机变压器成套保护装置,目前在我国大部分发电厂得到了广泛的应用。
随着当前单机容量的不断扩大,目前上马的火电机组多在300MW以上,大部分是600MW,配套的发变组保护设计采用RCS-985系列时,多为RCS-985A型或RCS-985B型。
RCS-985系列保护装置配置有四个非电量重动接口,即外部重动1—4。
从发变组单元本体保护及其他外部来的接点,经装置重动,装置进行事件记录,发报警信号,并可经保护装置延时由CPU发出跳闸命令。
每种非电量保护均通过压板控制投入跳闸,跳闸方式由跳闸矩阵整定。
外部重动的跳闸延时定值范围是0—6000.0秒。
对于985A程序3.01及以前版本,985B3.02及以前版本,外部重动1—4分别对应非电量性质的热工保护、断水保护,另两个重动接点可接其他非电量保护,例如励磁系统故障保护,发电机紧急跳闸等。
2.设计现状:在一些现场,经常将励磁系统故障、热工保护、断水保护等设计在RCS-985保护柜,与外部重动对应。
以我调试过的一个电厂为例,发变组保护双重化均采用RCS-985A型,设计就将励磁系统故障保护以双重化形式,分别引至保护A柜和保护B柜。
但这样的设计是存在问题的,即与断路器失灵保护的配合问题。
3.问题分析:以前面所说的一个电厂为例,该厂电气主接线为三角形接线,线路电压等级500kV,发变组保护由两套RCS-985A型装置组成,断路器保护采用RCS-921A型,断路器操作箱为CJX系列。
RCS-901(902)保护装置原理分析
误动。为避免这种误动设置了远方起信功能。
远方起信逻辑(2)
远方起信的条件是:
①收信机收到对侧的高频信号;
②低定值起动元件未起动。
满足这两个条件后发信10秒。这种起动发信是收到了 对侧信号后起动发信的,所以叫做远方起信。
有了远方起信功能后,再发生上述区外短路故障
时,M侧起动元件起动立即发信。N侧由于起动元件
闭锁式纵联保护
收不到高频信号是保护动作于跳闸的必要条 件,这样的高频信号是闭锁信号。在使用闭锁 信号时,一般都采用相-地耦合的高频通道。 需要指出的是虽然收发信机接在一相输电线路 与大地之间,但由于相与相之间和相与地之间 是有分布电容的,所以实际上是三相输电线路 和部分大地都是参与高频电流的传输的。
闭锁式纵联保护原理图
M
ES (1)
F√ F- ×
低值 起动 高值 起动
F
F
&
2
&
3
T1
80
N
(2) (3)
F
F × F√ F-√ F- ×
(a) 保护原理图 √——动作 ×——不动作
≥1
4
&
5
&
6
P
(4)
ER
F√ F- ×
&
1
发信 收信
&
7
T2
80
f f
跳闸
(b) 简略原理框图
保护发闭锁信号条件: ①低定值起动元件动作
装置起动元件
电流变化量起动 IMAX 1.25IT I ZD
IMAX 是相间电流的半波积分的最大值; IZD 为可整定的固定门坎;
IT 为浮动门坎,随着变化量的变化而自动调整,取1.25
对于励磁系统故障等非电量保护接入RCS-985的思考
对于励磁系统故障等非电量保护接入RCS-985的思考摘要:目前,一种典型的设计是将励磁系统故障等非电量保护接入RCS-985保护装置,对现行设计发变组保护跳高压侧回路同时能够起动失灵保护的情况,经过对RCS-985系列保护装置的外部重动设计进行分析,指出该设计与反措不符,并提出了相应的整改办法。
关键词:保护外部重动非电量失灵1.引言:由南瑞继保生产的RCS-985系列发电机变压器成套保护装置,目前在我国大部分发电厂得到了广泛的应用。
随着当前单机容量的不断扩大,目前上马的火电机组多在300MW以上,大部分是600MW,配套的发变组保护设计采用RCS-985系列时,多为RCS-985A型或RCS-985B型。
RCS-985系列保护装置配置有四个非电量重动接口,即外部重动1—4。
从发变组单元本体保护及其他外部来的接点,经装置重动,装置进行事件记录,发报警信号,并可经保护装置延时由CPU发出跳闸命令。
每种非电量保护均通过压板控制投入跳闸,跳闸方式由跳闸矩阵整定。
外部重动的跳闸延时定值范围是0—6000.0秒。
对于985A程序3.01及以前版本,985B3.02及以前版本,外部重动1—4分别对应非电量性质的热工保护、断水保护,另两个重动接点可接其他非电量保护,例如励磁系统故障保护,发电机紧急跳闸等。
2.设计现状:在一些现场,经常将励磁系统故障、热工保护、断水保护等设计在RCS-985保护柜,与外部重动对应。
以我调试过的一个电厂为例,发变组保护双重化均采用RCS-985A型,设计就将励磁系统故障保护以双重化形式,分别引至保护A柜和保护B柜。
但这样的设计是存在问题的,即与断路器失灵保护的配合问题。
3.问题分析:以前面所说的一个电厂为例,该厂电气主接线为三角形接线,线路电压等级500kV,发变组保护由两套RCS-985A型装置组成,断路器保护采用RCS-921A型,断路器操作箱为CJX 系列。
非电量保护中励磁系统故障保护设计为两路,分别接入发变组保护A柜和B柜。
大型火力发电厂发电机组的保护与配置
大型火力发电厂发电机组的保护与配置摘要:随着国民经济和社会发展,电力的需求量激增,发电机组容量也越来越大。
通信和计算机相关技术的发展也推动电力系统继电保护的快速发展。
本文对火力发电厂发电机组保护配置进行研究,根据南瑞RCS-985装置特点进行大中型发电机组的保护配置,以提高电力系统继电保护的安全性、可靠性。
关键词:火力发电厂;发变组;保护配置0前言电力系统重要的电气元件是其主设备-发电机、变压器。
这些主设备具有造价高,结构复杂的特点,在系统中起着发电、变电、联络电网等重要作用,一旦发生故障,对电力系统的安全、稳定、经济运行造成的影响是不可估量的。
继电保护装置与安全自动装置属于二次系统,它是电力系统中的一个重要组成部分,它对电力系统安全稳定运行起着极为重要的作用,特别是在现代的超高压、大容量的电力系统中,对继电保护提出了更高的要求。
发电机、变压器这些主设备的继电保护装置就显得极为重要。
对于发电厂来说,确保电力系统继电保护的可靠性对整个电网的安全运行起到至关重要的作用,故障状况下的决策行为受其动作方式和保护的直接影响。
对继电保护和自动化装置进行可靠性研究是一个重要的因素。
在本文中,对发电厂在检修和运行中,发变组可能出现的问题进行了研究,从而确保电力系统的安全稳定的运行。
1火力发电厂发电机组保护配置的要求文中以某发电厂为例进行具体的论述,该发电厂使用的是型号为南瑞RCS985系列发变组装置。
在进行变压器和发电机的设计时应根据发变组差动保护配置的实际需求而进行。
比如要考虑到发电机的容量大小、接地的方式和主要接线方式、发电机的运行方式等,遵循在发电机发生异常情况时主保护及后备保护能可靠动作的原则。
同时,为了确保所有的保护功能都由整套设备来承担,同时也是为了在发生故障时设备能迅速响应,发变组保护装置使用双重化的保护配置很有必要。
目前普遍被电力系统使用的发变组保护装置是南瑞RCS-985型装置,这也是当前来说较新的发变组设备。
控制子站稳控装置的功能及运行维护的探讨
控制子站稳控装置的功能及运行维护的探讨作者:邱晓丽来源:《硅谷》2012年第17期摘要: 以控制子站RCS-992稳控装置为例,介绍控制子站稳控装置的工作原理,并结合现场运行经验,对日常运行维护提出几点建议。
关键词: 控制子站;稳控装置;运行维护0 引言2004年随着西电东送网架的进一步发展,形成交直流大功率输电系统混合供电的新局面,当任一回直流单极闭锁或双极闭锁时,电力系统将有较大的功率缺额,直接影响系统稳定运行,因此实现远距离大片区稳定控制系统便应运而生。
下面就以南瑞RCS-992稳控装置为例,分析其装置功能及运行维护的注意事项。
1 稳控概念稳控装置:当电网在发生概率较低的严重故障时,采用稳定控制装置及切机、切负荷等紧急控制措施,使电网继续保持稳定运行;或当电网遇到概率很低的多重严重事故而稳定破坏时,通过失步解列、频率及电压紧急控制装置,防止事故扩大、避免大面积停电事故的发生。
2 稳控装置原理2.1 稳控系统的基本组成由控制主站、控制子站、执行子站组成。
2.2 控制主站的功能各个控制子站将接收到的执行子站的可切负荷量相加以后送到主站。
发送切负荷命令到各个控制子站,实行远距离切负荷。
2.3 控制子站的主要功能1)接收下属切负荷执行站上送的可切负荷量,形成控制子站的可切负荷序列。
2)配置线路N-2故障控制策略:根据不同的系统运行方式,计算切负荷量,发至切负荷执行站实施。
3)配置主变故障控制策略:四台运行两台跳闸,三台运行两台跳闸或两台运行两台跳闸,根据事故前所有投运主变的功率和得出要切负荷量,根据既定负荷切除策略合理分配切负荷量至本站下属各个执行站,发送命令至本地执行切除负荷。
4)本站主变下送过载,根据既定负荷切除策略合理分配切负荷量至本站下属各个执行站,发送命令至本地执行站(由优先级定值确定)切负荷,各台主变过载切负荷的优先级独立设置。
5)检测线路过载,根据既定负荷切除策略合理分配切负荷量至本站下属各个执行站,发送命令至相关执行站切除负荷。
基于南京南瑞科技 RCS-900系列线路保护装置试验
基于南京南瑞科技 RCS-900系列线路保护的装置试验研究摘要:本文主要针对南京南瑞科技rcs-900系列线路保护的装置试验进行研究,从交流回路的校验、输入接点的检查、整组试验、保护传动开关试验以及手动传动开关试验方面进行分析。
关键词:rcs-900系列线路保护;试验;研究一、交流回路的校验交流回路校验是通过在屏内背面端子排交流电压、电流输入端子,分别通入交流电压、交流电流,检查装置的各cpu的采样和极性。
其目的在于检查屏内的交流回路接线是否合理以及装置采样的精确度是否符合要求。
具体实验方法如下所示(此次试验所用的屏均为prc01-22):①在保护屏端子1d1(ia)、1d3(ib)、1d5(ic)、1d7(in)中通入额定三相交流电流,4d151(ua)、4d154(ub)、4d157(uc)、1d12(un)、1d14(ua)中通入额定三相交流电压,并使各项的交流电压超前交流电流的相角差固定为30°。
②进入保护状态菜单中的dsp采样值子菜单,液晶显示屏上显示的采样值应该与实际加入量相等,其误差应该保证在±5%范围以内。
③进入保护状态菜单中的cpu采样值子菜单中,在保护屏端子上分别加入额定的电压、电流量,在液晶显示屏上显示的采样值同样要与实际加入量相等,并且确保误差5%范围以内。
④进入保护状态菜单中的相角显示子菜单,在液晶显示屏上显示的角度如下表所示:ua-ub ub-uc uc-ua ux-ua ua-ia ub-ibuc-ic120° 120° 120° 0°30°30°30°二、输入接点检查输入接点的检查是通过改变屏内压板的状态,用导线短接各开入端子和开入正电源或者起动操作箱对应回路,检查各开入的变位情况,其目的是为了检查压板和开入回路连线是否正常。
进入保护状态菜单中的开入状态子菜单中按照下表进行操作:开入状态试验方法高频保护投入主保护压板1lp17距离保护投入距离保护压板1lp18零序保护投入零序保护压板1lp19重合闸方式1 切换屏上重合闸方式把手1qk,单重时两者都为0;三重时分别为1和0;综重时,分别为0和1;停用时两者都为1。
南瑞继保RCS974保护出口与GE公司VB1型开关动作配合问题分析
南瑞继保RCS974保护出口与GE公司VB1型开关动作配合问题分析摘要:本文为电厂实际生产中遇到的问题,传统的保护设计回路与欧美的设计回路存在差异性。
传统的保护回路出口,有中间继电器作为保护出口与开关的合分闸回路的隔离。
在本文中,作者所在单位的6KV进线开关与保护出口没有隔离,且分闸电流临界保护出口允许电流。
作者在保护出口增加一中间继电器,试验测得分闸时间18-26mS,完全满足保护的快速性。
关键词:隔离;中间继电器;分闸;允许电流;快速性引言:2016年10月,机组保护传动试验中保护C柜动作跳闸时6KV A、B分支进线开关无法分闸,进一步检查发现保护C柜内南瑞继保974保护装置出口板上出口继电器TJ节点损坏。
一.事件经过TJ跳A、B分支的接点(即下图中E19、E20之间的接点和E21、E22之间的接点)烧断,遂更换备件板,进行保护C柜动作跳闸试验,A、B分支开关分合正常。
图一:保护C柜内跳闸出口原理图但在随后的第二次试验中,A分支开关合闸后即跳闸,检查发现保护C柜内南瑞继保974保护装置出口板上出口继电器TJ跳A分支的接点(即上图中E19、E20之间的接点)粘连在一起。
图二:6KV A、B分支开关二次回路原理图图三:结合后RCS974保护出口原理图二.故障分析查阅RCS974(南瑞继保)保护装置说明书,974装置跳闸继电器TJ节点的最大通过电流能力为5A,断弧最大电流为0.3A。
6KV分支开关的分闸线圈TC阻值一般在40-50欧之间,按45欧计算,回路中开关辅助触点P的电阻原为2欧左右,974装置跳闸继电器TJ的接点电阻约为0.5欧,直流电源电压约为235V。
由此估算可得974装置跳闸继电器TJ接点闭合时,回路中的电流为235/(45+2+2+0.5)=4.75A,小于5A。
当P接点更换后,电阻为0.2欧,回路中的电流:235/(45+0.2+0.2+0.5)=5.12A,大于5A。
从计算结果来看,TJ节点出现烧损是必然的,分闸电流如此接近允许值,且还有可能承受一定的灭弧功能。
