机械工程材料试题及答案内蒙古科技大学

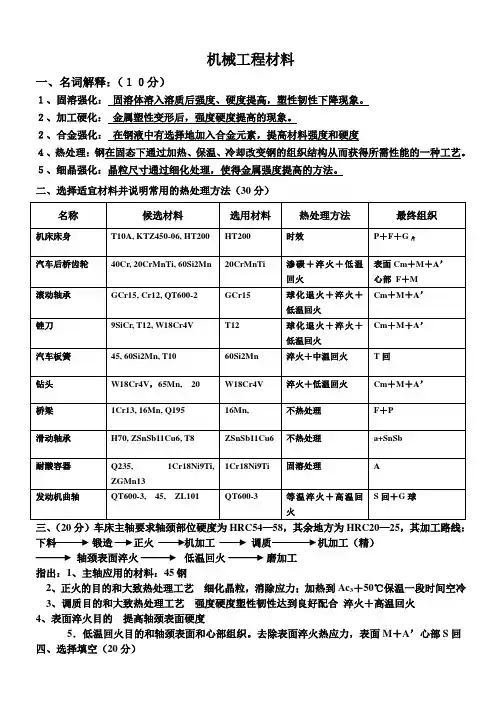

机械工程材料（１０分）一、名词解释：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。

１、固溶强化：金属塑性变形后，强度硬度提高的现象。

２、加工硬化：在钢液中有选择地加入合金元素，提高材料强度和硬度２、合金强化：４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。

５、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。

二、选择适宜材料并说明常用的热处理方法（30分）名称候选材料选用材料热处理方法最终组织—25，其加工路线：58三、（20分）车床主轴要求轴颈部位硬度为HRC54—，其余地方为HRC20 锻造正火机加工调质下料机加工（精）轴颈表面淬火低温回火磨加工指出：1、主轴应用的材料：45钢2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac＋50℃保温一段时间空冷33、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火4、表面淬火目的提高轴颈表面硬度5．低温回火目的和轴颈表面和心部组织。

去除表面淬火热应力，表面M＋A'心部S回分）20四、选择填空（．１．合金元素对奥氏体晶粒长大的影响是（d）（a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大（c）无影响（d）上述说法都不全面２．适合制造渗碳零件的钢有（c）。

（a）16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b）45、40Cr、65Mn、T12（c）15、20Cr、18Cr2Ni4WA、20CrMnTi３．要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a）45钢经正火处理（b）60Si2Mn经淬火和中温回火（c）40Cr钢经调处理4．制造手用锯条应当选用（a ）（a）T12钢经淬火和低温回火（b）Cr12Mo钢经淬火和低温回火（c）65钢淬火后中温回火5．高速钢的红硬性取决于（b ）（a）马氏体的多少（b）淬火加热时溶入奥氏体中的合金元素的量（c）钢中的碳含量6．汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（c ）（a）60钢渗碳淬火后低温回火（b）40Cr淬火后高温回火（c）20CrMnTi渗碳淬火后低温回火7．65、65Mn、50CrV等属于哪类钢，其热处理特点是（c ）（a）工具钢，淬火+低温回火（b）轴承钢，渗碳+淬火+低温回火（c）弹簧钢，淬火+中温回火8. 二次硬化属于（d）（a）固溶强化（b）细晶强化（c）位错强化（d）第二相强化9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是（b）（a）获得单一的马氏体组织，提高硬度和耐磨性（b）获得单一的奥氏体组织提高抗腐蚀性，防止晶间腐蚀（c）降低硬度，便于切削加工１０.推土机铲和坦克履带板受到严重的磨损及强烈冲击，应选择用（b ）（a）20Cr渗碳淬火后低温回火（b）ZGMn13—3经水韧处理（c）W18Cr4V淬火后低温回火五、填空题(20分)1、马氏体是碳在a-相中的过饱和固溶体，其形态主要有板条马氏体、片状马氏体。

其中，片状马氏体硬度高、塑性差2、W18Cr4V钢的淬火加热温度为1270－1280℃，回火加热温度为560℃，回火次数3次。

3、材料选择的三原则一般原则，工艺性原则，经济性原则。

4、合金结构钢与碳素结构钢相比，其突出优点是强度高，淬透性好。

5. 共析钢过冷奥氏体等温转变曲线三个转变区的转变产物是P B M。

6. 共析钢淬火形成M+A'后，在低温、中温、高温回火后的产物分别为M回＋A'T回S回。

7. 45钢正火后渗碳体呈片状，调质处理后渗碳体呈球状。

一、名词解释（共15分，每小题3分）1. 奥氏体（A）2.回复3.固溶体4.自然时效5.加工硬化二、填空题（共20分，每空1 分）1.石墨为片状的灰口铸铁称为铸铁，石墨为团絮状的灰口铸铁称为__ 铸铁，石墨为球状的灰口铸铁称为铸铁。

其中铸铁的韧性最高，因而可以锻造。

了陶瓷的强度。

程中形成的，它，在陶瓷材料中的气相是指2.3.根据采用的渗碳剂的不同，将渗碳分为________、_________和_________三种。

4.工程中常用的特殊性能钢有_________、_________、_________等。

5.金属的断裂形式有__________和__________两种。

6.金属元素在钢中形成的碳化物可分为_________、_________两类。

7.常见的金属晶体结构有____________、____________和____________三种。

三、选择题（共25分，每小题1分）1.40钢钢锭在1000℃左右轧制，有时会发生开裂，最可能的原因是( )A.温度过低；B.温度过高；C.钢锭含磷量过高；D.钢锭含硫量过高2.下列碳钢中，淬透性最高的是( )A.20钢；B.40钢；C.T8钢；D.T12钢3.Ni在1Cr18Ni9Ti钢中的主要作用是( )A.提高淬透性；B.固溶强化；C.扩大Fe-Fe3C相图中的γ相区；D.细化晶粒；4.W18Cr4V钢锻造后，在机械加工之前应进行( )A.完全退火；B.球化退火；C.去应力退火；D.再结晶退火5.下列材料中，最适合制造机床床身的是( )A.40钢；B.T12钢；C.HT300；D.KTH300-066.下列材料中，最适合制造气轮机叶片的是A.1Cr13钢；B.1Cr17钢；C.3Cr13钢；D.4Cr13钢7.下列材料中，最适合制造飞机蒙皮的是( )A.ZAlSi12；B.2A50(旧牌号LD5)；C.ZAlMg10；D.2A12(旧牌号LY12)8.下列材料中，最适合制造盛放氢氟酸容器的是( )A.1Cr17；B.1Cr18Ni9Ti；C.聚四氟乙烯；D.SiO29.下列材料中，最适合制造汽车板弹簧的是( )A.60Si2Mn；B.5CrNiMo；C.Cr12MoV；D.GCr1510.下列材料中，最适合制造汽车火花塞绝缘体的是( )A.Al2O3；B.聚苯乙烯；C.聚丙烯；D.饱和聚酯11.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是( )A.铁总是存在加工硬化，而铜没有；B.铜有加工硬化现象，而铁没有；C.铁在固态下有同素异构转变；而铜没有D.铁和铜的再结晶温度不同12.常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和( )A.铁素体-奥氏体不锈钢B.马氏体-奥氏体不锈钢C.莱氏体不锈钢D.贝氏体不锈钢13.以下哪种铸铁的断口呈灰黑色？( )A.马口铁；B.白口铸铁；C.麻口铸铁；D.灰铸铁14.用于制造渗碳零件的钢称为( )。

A.结构钢；B.合金钢；C.渗碳钢；D.工具钢15.马氏体组织有两种形态( )。

A.板条、树状；B.板条、针状；C.树状、针状；D.索状、树状16.实际生产中，金属冷却时( )。

理论结晶温度总是等于实际结晶温度； B.理论结晶温度总是低于实际结晶温度；A.C.理论结晶温度总是大于实际结晶温度；D.实际结晶温度和理论结晶温度没有关系17.零件渗碳后，一般需经过( )才能达到表面硬度高而且耐磨的目的。

A.淬火+低温回火；B.正火；C.调质；D.淬火+高温回火18.C曲线右移使淬火临界冷却速度( )，淬透性( )。

A.减小、增大；B.减小、减小；C.增大、减小；D.增大、增大19.机械制造中，T10钢常用来制造( )。

A.容器；B.刀具；C.轴承；D.齿轮20.钢经表面淬火后将获得( )。

A.一定深度的马氏体；B.全部马氏体；C.下贝氏体；D.上贝氏体21.GCrl5SiMn钢的含铬量是：( )A.15％；B.1．5％；C.0. 15％；D.0.015％22.铅在常温下的变形属：( )A.冷变形；B.弹性变形；C.热变形；D.既有冷变形也有热变形23、黄铜是以（）为主加元素的铜合金。

A.铅B.铁C.锡D.锌24、在Fe-Fe3C和图中，奥氏体冷却到ES线时开始析出（）。

A.铁素体B.珠光体C.二次渗碳体D.莱氏体25、从金属学的观点来看，冷加工和热加工是以（）温度为界限区分的。

A.结晶B.再结晶C.相变D.25℃四、简答题（共30分，每题10分）1.简述奥氏体晶粒对钢在室温下组织和性能的影响。

2.简述回火的目的。

3.何谓碳钢中的铁素体、渗碳体、珠光体？他们的力学性能各有何特点？参考答案一、名词解释1．奥氏体（A）：C在γ－Fe中的间隙固溶体，常用A或γ表示，是一种硬度较低而塑性较高的固溶体。

3．固溶体：组成合金的组元，在固态时相互溶解，所形成的单一均匀的物质。

4．自然时效：自然时效是指经过冷、热加工或热处理的金属材料，于室温下发生性能随时间而变化的现象。

5．加工硬化：金属材料随着冷塑变形程度的增大，强度和硬度逐渐升高，塑性和韧性逐渐降低的现象称为加工硬化或冷作硬化。

二、填空题1、普通灰口；可锻；球墨；2、气孔；烧结；降低。

3、固体渗碳气体渗碳4、不锈钢耐热钢耐磨刚5、延性断裂6、合金渗碳体特殊碳化物7、体心立方晶格密排六方晶格三、选择题1.D;2.C;3.C; ; 5.C; 6.A; 7.D; 8.C; 10.A; 11.C; 13.D; 14.C; 15.B; 17.A; 18.A;19.B;20.A; 21.B 23.D; 24.C四、简答题1、答：奥氏体晶粒细小时，冷却后转变产物的组织也细小，其强度与塑性韧性都较高，冷脆转变温度也较低；反之，粗大的奥氏体晶粒，冷却转变后仍获得粗晶粒组织，使钢的力学性能（特别是冲击韧性）降低，甚至在淬火时发生变形、开裂。

2、答：回火的目的是：（1）降低零件脆性，消除或降低内应力；（2）获得所要求的力学性能；（3）稳定尺寸；（4）改善加工性。

3、答：铁素体——碳在α-Fe中的间隙固溶体，软而韧。

渗碳体——碳与铁形成的间隙化合物，硬而脆。

珠光体——铁素体与渗碳体形成的层片状交替排列的机械混合物，良好的综合力学性能。

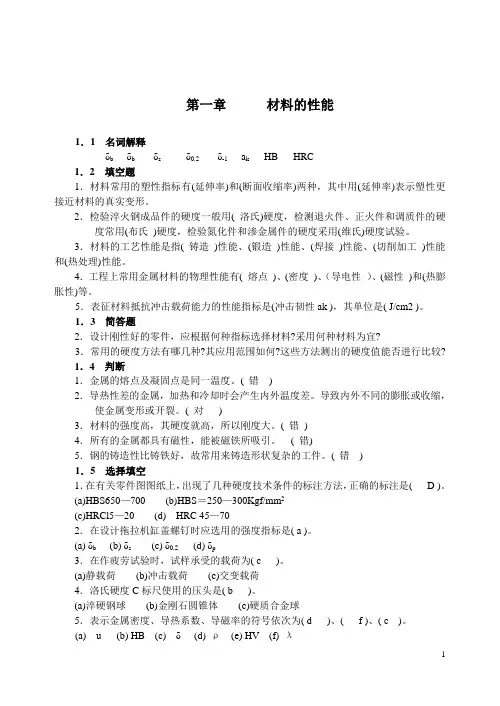

第1章材料的性能一、选择题1.表示金属材料屈服强度的符号是（ B） A.σ B.σs C.σb D.σ-12.表示金属材料弹性极限的符号是（ A） A.σe B.σs C.σb D.σ-13.在测量薄片工件的硬度时，常用的硬度测试方法的表示符号是（ B）A.HBB.HRCC.HVD.HS4金属材料在载荷作用下抵抗变形和破坏的能力叫（A）A.强度B.硬度C.塑性D.弹性二、填空1.金属材料的机械性能是指在载荷作用下其抵抗（变形）或（破坏）的能力。

2.金属塑性的指标主要有（伸长率）和（断面收缩率）两种。

3.低碳钢拉伸试验的过程可以分为弹性变形、（塑性变形）和（断裂）三个阶段。

4.常用测定硬度的方法有（布氏硬度测试法）、（洛氏硬度测试法）和维氏硬度测试法。
