Edge无线网络规划简介
EDGE概述和工作原理
EDGE原理和MOTO部署概述第一章EDGE概述和工作原理1.1GPRS技术存在的弱点∙GPRS会发生包丢失现象由于分组交换连接比电路交换连接的时延性要差一些，因此，使用GPRS会发生一些包丢失现象。
而且，由于话音和GPRS业务无法同时使用相同的网络资源，因此，当GPRS使用的时隙数量越多，能够提供给话音通信的网络资源就越少。
对用户来说其容量有限GPRS确实对网络现有的小区话音容量产生影响，对于不同的用途而言只有有限的无线资源可供使用。
例如，话音和GPRS呼叫都使用相同的网络资源，这势必会相互产生一些干扰。
∙实际速率比理论值低虽然理论上GPRS 能够提供171.2kb/s 的传输速率，但实际数据传输速率由于受到网络编码方式和终端支持等因素影响，并且GPRS移动台最多支持4个时隙，因此带宽将会受到严重的限制，实际接入速度只到达到30k－40kb/s，给人们最直观的反应就是上网速度太慢，并且时常断线。
∙落后的调制方式GPRS采用基于GMSK（Gaussian Minimum-Shift Keying）的调制技术，相比之下，EDGE基于一种新的调制方法8PSK（eight-phase-shift keying），它允许无线接口支持更高的速率。
8PSK也用于UMTS。
网络营运商如果想过渡到第三代，必须在某一阶段改用新的调制方式。
∙转接时延较长GPRS分组通过不同的方向发送数据，最终达到相同的目的地，那么数据在通过无线链路传输的过程中就可能发生一个或几个分组丢失或出错的情况。
1.2EDGE的引入及其工作原理1.2.1EDGE 是GPRS的发展EDGE 是英文Enhanced Data Rate for GSM Evolution 的缩写，就是增强GSM数据速率的演进技术，EDGE规范的制定工作是由第三代移动通信合作伙伴项目（3GPP）来负责的。
根据相关规范的定义，EDGE就是一种能够增强高速电路交换数据业务（HSCSD）和通用分组交换无线数据业务（GPRS）的单位时隙内数据吞吐量的技术。
EDGE无线网络优化总结
19
•PCU规划-其他参数规划
针对BSSGP虚链接标识的规划，在同一个NSEI中，一个小区只能唯 一使用一个BSSGP虚链接标识，否则会在NSVC上出现分配逻辑错误， 导致小区数据业务异常，同时为了方便检查和优化，一般默认设置该 值等于CI，若一个BSC中存在多个NSE，可以查看每个NSE对应的流量 多少进行流量均衡。 针对RAC的规划，与LAC的规划思路一致，同时尽量逃避和LAC之间 的影响，比如一个小区既处于LAC边缘又处于RAC边缘，那么在MS移动 中很有可能因为LAC更新后的RAC更新，整体更新时间过长导致业务失 败。 针对NSVCI要求在同一 NSE下编号。取值范围：0～65534。一个BC 上配置的 NS-VC数目应该根据 BC所占的时隙数确定。配置的 NS-VC 数目建议满足不等式：10kbit/s≤（BC所占时隙数×64kbit/s）/BC 上配置的 NS-VC数目≤100kbit/s。
5
•以下三幅图简要地把优化流程和思路描绘了一下
图1 EDGE优化的整体思路
6
图2
EDGE优化KPI分析思路
7
图3
EDGE优化问题分析处理思路
8
四、EDGE网络资源容量分析优化
• GB口优化
由于Gb直接相连SGSN，若在此形成瓶颈，则整网都会受到严重的影响 ，在很多规划方案中都会把GB留有足够的余量以应付数据业务瞬时高 涨的特点。GB的负荷大多定义为70%，即使用带宽超过了规定带宽的 70%时，就很可能造成丢包和错包等现象。 FR 传输 GB口负荷=NS_PDU峰值传输字节×8/(1024*10*64*BC时隙数) IP 传输 GB口负荷=NS_PDU总传输字节×8/(1024*10*64*64K个数*360)
5、若开通EDGE 则尽量静态PD>=4，满足用户的多时隙能力。
EDGE知识
E D G E的概念EDGE（改进数据率GSM服务）是一种有效地提高GPRS信道编码效率的高速移动数据标准，它允许高达384kbps的数据传输速率，可以充分满足未来无线多媒体应用的带宽需求。
EDGE的概念是Ericsson公司于1997年首先提出来的，同年，ETSI批准了EDGE的可行性研究，这为以后EDGE的发展铺平了道路。
尽管EDGE仍然使用了GSM载波带宽和时隙结构，但它也能够用于其他的蜂窝通信系统。
EDGE可供无法得到UMTS（通用移动电信系统）频谱的移动网络运营商使用，它提供一个从GPRS到UMTS的过渡性方案，从而使现有的网络运营商可以最大限度地利用现有的无线网络设备，在第三代移动网络商业化之前,提前为用户提供个人多媒体通信业务。
由于EDGE是一种介于现有的第二代移动网络与第三代移动网络之间的过渡技术，因此也有人称它为"二代半"技术。
采用EDGE，主要影响现有GSM网络的无线访问部分收发基站（BTS）和GSM中的基站控制器（BSC），但是对基于电路交换和分组交换访问的应用和接口并没有影响，因此网络运营商只需要进行少量的投资就可以部署EDGE。
通过移动交换中心（MSC）和服务GPRS支持节点（SGSN）可以保留使用现有的网络接口。
事实上，EDGE改进了这些现有GSM应用的性能和效率并且为将来的宽带服务提供了可能。
EDGE的特点主要包括以下几个方面:首先，是它的速率高，现有的GSM网络主要采用高斯最小移频键控(GMSK)调制技术，而EDGE采用了八进制移相键控（8PSK）调制,在移动环境中可以稳定达到384kbps，在静止环境中甚至可以达到2Mbps，基本上能够满足各种无线应用的需求；第二，它同时支持分组交换和电路交换两种数据传输方式，EDGE支持的分组数据服务可以实现每时隙高达11.2kbps～69.2kbps的速率，EDGE可以用28.8kbps的速率支持电路交换服务；第三，它支持对称和非对称两种数据传输，这对于移动设备上网是非常重要的一个特性，比如在EDGE 系统中，用户可以在下行链路中采用比上行链路更高的速率。
EDGE规划方法

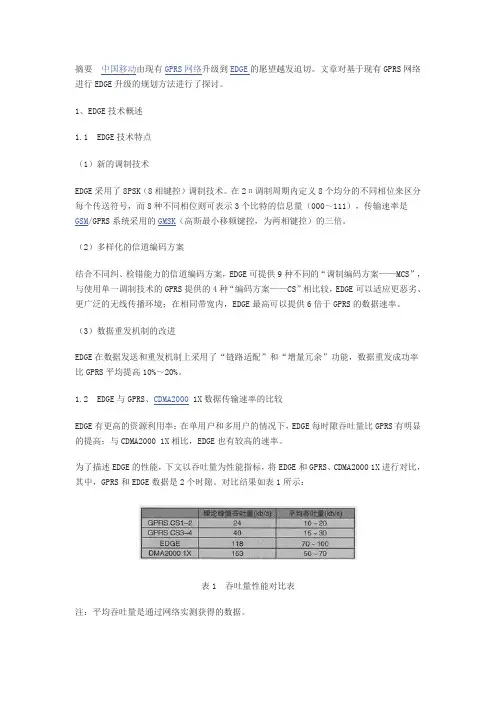

摘要中国移动由现有GPRS网络升级到EDGE的愿望越发迫切。
文章对基于现有GPRS网络进行EDGE升级的规划方法进行了探讨。
1、EDGE技术概述1.1 EDGE技术特点（1）新的调制技术EDGE采用了8PSK（8相键控）调制技术。
在2π调制周期内定义8个均分的不同相位来区分每个传送符号，而8种不同相位则可表示3个比特的信息量（000～111），传输速率是GSM/GPRS系统采用的GMSK（高斯最小移频键控，为两相键控）的三倍。
（2）多样化的信道编码方案结合不同纠、检错能力的信道编码方案，EDGE可提供9种不同的“调制编码方案——MCS”，与使用单一调制技术的GPRS提供的4种“编码方案——CS”相比较，EDGE可以适应更恶劣、更广泛的无线传播环境；在相同带宽内，EDGE最高可以提供6倍于GPRS的数据速率。
（3）数据重发机制的改进EDGE在数据发送和重发机制上采用了“链路适配”和“增量冗余”功能，数据重发成功率比GPRS平均提高10%～20%。
1.2 EDGE与GPRS、CDMA2000 1X数据传输速率的比较EDGE有更高的资源利用率：在单用户和多用户的情况下，EDGE每时隙吞吐量比GPRS有明显的提高；与CDMA2000 1X相比，EDGE也有较高的速率。
为了描述EDGE的性能，下文以吞吐量为性能指标，将EDGE和GPRS、CDMA2000 1X进行对比，其中，GPRS和EDGE数据是2个时隙。
对比结果如表1所示：表1 吞吐量性能对比表注：平均吞吐量是通过网络实测获得的数据。
从表1可看出：EDGE速率比GPRS高，CDMA2000 1X对于GPRS有速率优势，EDGE在平均速率上优于CDMA2000 1X。
1.3 EDGE的性能状况由上节可知，捆绑两个时隙的EDGE理论峰值吞吐量为118kb/s，平均吞吐量为70kb/s～100kb/s。
EDGE在数据发送和重发机制上采用了“链路适配”和“增量冗余”功能，数据重发成功率较GPRS平均提高10%～20%。
EDGE网络规划策略
EDGE网络规划策略ASB 工程服务部外协工程师王立卫1．概述EDGE是一种基于GSM/GPRS网络的数据增强型移动通信技术，是一种介于现有的第二代移动网络与第三代移动网络之间的过渡技术，通常又被人们称为2.75代技术。
EDGE技术能充分利用现有的GSM资源，是基于现有GSM/GPRS 的演进。
EDGE技术主要是在GSM系统中采用一种新的调制方法，即8PSK调制技术。
除了采用现有的GSM/GPRS的频谱及规划外，同时还可利用大部分现有的GSM设备。
从GPRS升级到EDGE不需对网络结构进行大规模的调整，而只需对网络软件及硬件做一些较小的改动（改变的部分涉及到接入网和终端部分），就能使运营商向移动用户提供效果更佳的无线多媒体服务。
EDGE每时隙（最高编码MCS9）的理论最高速率可达59.2kbps，相比GPRS （20kbps）而言，更能满足未来无线多媒体应用的带宽需求。
从长远观点看，它将会逐步取代GPRS成为与第三代移动通信系统最接近的一项技术。
EDGE 的应用，在一定程度上可节约网络投资，同时EDGE还能与以后的WCDMA制式共存，这也正是其所具有的弹性优势。
迄今为止，EDGE技术在中国尚未大规模应用。
下面主要谈一谈EDGE技术的网络规划策略。
2．EDGE覆盖和干扰策略引入EDGE后, TRX功率的输出在8PSK(采用MCS5以上编码，及Class3载频以上)情况下将减少约4dB, 可能在某些地方影响PS业务的覆盖。
因此需要做针对性的网络规划和网络调整。
影响网络覆盖的另一个重要因素是其所使用的频段，在相同天馈系统参数下1800M小区覆盖将小于900M的小区，特别是室内覆上海贝尔阿尔卡特股份有限公司ASB SSM-ISE工程服务部盖。
所以说EDGE网络用于数据业务与2G网络相比较存在明显的不同。
对于市区而言，由于站间距较小，及重要的商务大楼等高话务热点区域内已有分布系统受其影响不明显；而对于郊区农村，将有较大的影响。
GPRS、EDGE、3G简介

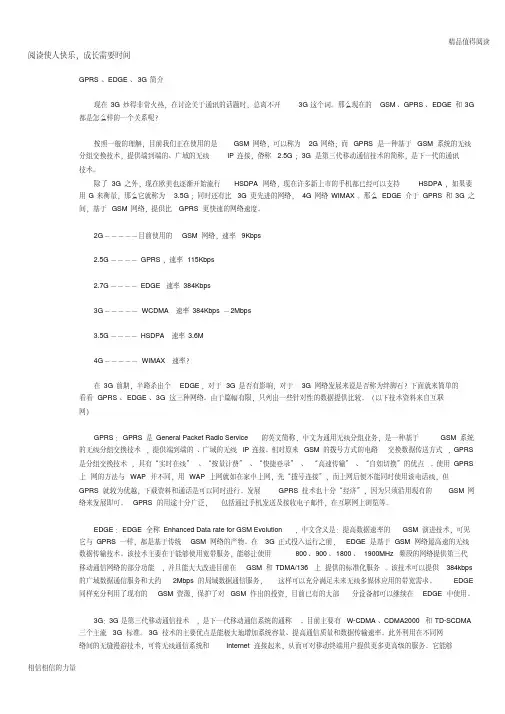

精品值得阅读阅读使人快乐，成长需要时间GPRS、EDGE、3G简介现在3G炒得非常火热，在讨论关于通讯的话题时，总离不开3G这个词。
那么现在的GSM、GPRS、EDGE和3G 都是怎么样的一个关系呢？按照一般的理解，目前我们正在使用的是GSM网络，可以称为2G网络；而GPRS是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接，俗称 2.5G；3G是第三代移动通信技术的简称，是下一代的通讯技术。
除了3G之外，现在欧美也逐渐开始流行HSDPA网络，现在许多新上市的手机都已经可以支持HSDPA，如果要用G来衡量，那么它就称为 3.5G；同时还有比3G更先进的网络，4G网络WIMAX。
那么EDGE介于GPRS和3G之间，基于GSM网络，提供比GPRS更快速的网络速度。
2G－－－－－目前使用的GSM网络，速率9Kbps2.5G－－－－GPRS，速率115Kbps2.7G－－－－EDGE 速率384Kbps3G－－－－－WCDMA 速率384Kbps－2Mbps3.5G－－－－HSDPA 速率3.6M4G－－－－－WIMAX 速率？在3G前期，半路杀出个EDGE，对于3G是否有影响，对于3G网络发展来说是否称为绊脚石？下面就来简单的看看GPRS、EDGE、3G这三种网络。
由于篇幅有限，只列出一些针对性的数据提供比较。
（以下技术资料来自互联网）GPRS：GPRS是General Packet Radio Service的英文简称，中文为通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。
相对原来GSM的拨号方式的电路交换数据传送方式，GPRS是分组交换技术，具有“实时在线”、“按量计费”、“快捷登录”、“高速传输”、“自如切换”的优点。
使用GPRS上网的方法与WAP并不同，用WAP上网就如在家中上网，先“拨号连接”，而上网后便不能同时使用该电话线，但GPRS就较为优越，下载资料和通话是可以同时进行。
浅谈EDGE技术及其网络容量规划策略
浅谈EDGE技术及其网络容量规划策略摘要EDGE(Enhanced Data Rates for GSM Evolution)GSM增强数据速率解决方案是第二代移动通信向第三代移动通信平滑过渡的无线接入技术，本文介绍了EDGE 的调制方案及其网络容量规划策略，分析了在现有GSM网中部署EDGE对原有网络系统产生的影响。
关键词：EDGE，GSM，调制方案，网络容量规划AbstractEDGE(Enhanced Data Rates for GSM Evolution) is a new wireless accessing technology during the period when 2G GSM mobile communication system smoothly transfers to the 3G mobile communication system. In this paper, it makes the modulation schemes, EDGE network planning strategy, analysis of the influence of introducing EDGE on existing GSM network. Keywords: EDGE, GSM, modulation schemes, network capacity planning1.引言EDGE是在GPRS技术基础上的升级和演进技术。
它主要是在GSM系统中采用了一种新的调制方法，即最先进的多时隙操作和8PSK调制技术。
从而使每个符号所包含的信息是原来的4倍，比现有的GPRS要快3到4倍。
EDGE演进技术重点改善的是GSM网络的数据传输性能，可以支持GSM网络提供准3G服务，可以让GSM网络在3G时代也能具有相当的生命力，巩固GSM网络在通信领域中的主流地位。
3G技术以其高数据速率和多业务并行处理的特征，能够为用户提供各种无线多媒体服务，在我国，此类数据流业务的市场还不成熟，消费群尚未形成，培育和唤醒市场需要一个过程。
EDGE技术详解
EDGE技术详解一、EDGE简述EDGE是英文EnhancedDataRatefor GSM Evolution 的缩写，即增强型数据速率GSM演进技术。
EDGE是一种从GSM到3G的过渡技术，它主要是在GSM 系统中采用了一种新的调制方法，即最先进的多时隙操作和8PSK调制技术。
由于8PSK可将现有GSM网络采用的GMSK调制技术的信号空间从2扩展到8，从而使每个符号所包含的信息是原来的4倍。
之所以称EDGE为GPRS到第三代移动通信的过渡性技术方案，主要原因是这种技术能够充分利用现有的GSM资源。
因为它除了采用现有的GSM频率外，同时还利用了大部分现有的GSM设备，而只需对网络软件及硬件做一些较小的改动，就能够使运营商向移动用户提供诸如互联网浏览、视频电话会议和高速电子邮件传输等无线多媒体服务，即在第三代移动网络商业化之前提前为用户提供个人多媒体通信业务。
由于EDGE是一种介于现有的第二代移动网络与第三代移动网络之间的过渡技术，因此也有人称它为"二代半"技术。
EDGE还能够与以后的WCDMA制式共存，这也正是其所具有的弹性优势。
EDGE技术主要影响现有GSM网络的无线访问部分，即收发基站（BTS）和GSM中的基站控制器（BSC），而对基于电路交换和分组交换的应用和接口并没有太大的影响。
因此，网络运营商可最大限度地利用现有的无线网络设备，只需少量的投资就可以部署EDGE，并且通过移动交换中心（MSC）和服务GPRS 支持节点（SGSN）还可以保留使用现有的网络接口。
事实上，EDGE改进了这些现有GSM应用的性能和效率并且为将来的宽带服务提供了可能。
-EDGE技术有效地提高了GPRS信道编码效率及其高速移动数据标准，它的最高速率可达384kbit/s，在一定程度上节约了网络投资，可以充分满足未来无线多媒体应用的带宽需求。
从长远观点看，它将会逐步取代GPRS成为与第三代移动通信系统最接近的一项技术。
EDGE无线网络设计
EDGE实施策略 EDGE实施策略
>
EDGE实施策略 EDGE实施策略
策略二 首先在密集城区实施WCDMA，一般城区实施EDGE，
GSM/GPRS GSM/EDGE W-CDMA
Presentation Title — 6
EDGE无线网络设计 EDGE无线网络设计
数据吞吐率分析
>
信号电平，干扰水平与数据吞吐速率
干扰水平很大程度与频率复用度相关
Presentation Title — 21
All rights reserved 2005, Alcatel Shanghai Bell
越高等级的编码速率，需要消耗更多的系统资源； 如同Dual Rate TRX一样相当于2个全速率载频一样，Class N的载频的等效 载频如下： –1 class 2 TRX ~ 2 FR TRX, –1 class 3 TRX ~ 3 FR TRX, –1 class 4 TRX ~ 4 FR TRX, –1 class 5 TRX ~ 5 FR TRX
GSM/EDGE + W-CDMA overlay
All rights reserved 2005, Alcatel Shanghai Bell
EDGE实施策略 EDGE实施策略
>
EDGE实施策略 EDGE实施策略
策略三 首先在密集城区和一般城区实施EDGE，在WCDMA实施时可以搬迁 EDGE载频到郊区、农村等其他区域(Alcatel BTS机架支持WCDMA、 EDGE、GPRS载频共机架)
GSM/GPRS GSM/EDGE W-CDMA
EDGE无线网络规划
EDGE无线网络规划摘要本文分析讨论了在8PSK调制方式，EDGE需如何进行覆盖、容量和频率的规划，以达到尽量减少对现网的影响下，提高EDGE网络的整体性能。
EDGE是一种基于GSM/GPRS网络的数据增强型移动通信技术，通常又被人们称为2.75代技术。
作为GPRS/HSCSD的进化，在EDGE中由于采用8PSK调制、多种编码方式（MCS1～9）、链路自适应（LA）、递增冗余重传（IR）、动态ABIS等技术，使得EDGE能够在同样的200kbit/s 带宽上提供更高的速率和性能。
作为介于2.5G与3G之间的一种移动通信技术，虽然3G网络在许多国家的城区都得到了部署，但EDGE可充分利用2G现有资源来提供高PS业务的速率，特别是为农村地区提供高速率的PS业务，使得EDGE的应用仍具有一定现实基础。
特别是中国在目前3G牌照尚未发放，移动运营商又在积极开发和培育增值业务的情况下，适当建设EDGE网络已成运营商比较现实的选择，目前中国移动已在一些主要城市开通了EDGE网络。
本文讨论了EDGE在无线网络规划中的几个关键问题。
1、EDGE的覆盖规划1.1 EDGE的链路预算EDGE系统的有效覆盖范围主要由两个指标决定，即信噪比（或载干比C/I）和信号强度，信噪比直接决定了信号的传输质量（误码率BER或误帧率BLER）。
EDGE的覆盖范围就是基于这两个参数与传统GSM相似的前提下来进行分析。
根据无线传播原理和上下行链路预算平衡我们知道，有效的覆盖范围一般是由上行或下行链路信号强度较小的一方决定，在此前提下，保证上下行链路的相对平衡。
另外在EDGE系统中，对于不同的信道编码方式（MCS1～MCS9），在系统信道环境下（C/I）其误码率性能也是不一样的，当然也可以将这种特性转换为相同误码率下对应的不同覆盖范围，也就是说，为保证一定的误码率性能，某一种信道编码方式只适合一定范围内的信号有效传输。
在进行EDGE的网络的链路预算时，以下几点与GSM的链路预算不同。
EDGE网络
发展状况
EDGE是一种基于GSM/GPRS络的数据增强型移动通信技术，通常又被人们称为2.75代技术。2003年一度倍受 忽视的EDGE成为移动通信市场的亮点，先后有美国的CingularWireless和AT&TWireless、智利的 TelefonicaMoviles、我国香港特区的CSL和泰国的AIS开通了基于EDGE的服务。与此同时，一些欧洲的移动运营 商对EDGE也开始表现出兴趣，其中TIM和TeliaSonera都明确表示将采用EDGE技术。
对于垄断行业来说往往本着钱慢慢赚逐步赚的目的，这也是为什么电信迟迟不推广3G的缘故。电信要从2.5G 开始利用2.75G做足文章，搞不好哪天还会蹦出一个2.875G呢。所以EDGE的络测试和推广仅仅是电信步步为营获 取利润的策略，让在3G来临即将淘汰的GPRS设备发挥第二春。
用户追求的都是性价比，如果仅仅是为了多几K的下载速度而花费几千元购买支持EDGE的手机或者更换手机 卡的话则得不偿失。所以真正精打细算的用户也不会花这个冤枉钱。而且多出的几K速度也不能从根本上满足在线 看视频互动游戏的需求。
国内络
EDGE这个新名词逐渐引起了人们的重视，首先移动在南方少数几个城市进行了EDGE络的测试，当时使用者对 其评价非常高，纷纷拿出自己的测试数据和传统的GPRS与CDMA络比较，优势还是比较明显的。接下来EDGE络开始 在国内各个城市和地区进行测试，当然不包括北京，上海这样的大城市，因为在新技术的测试过程中这些大城市 往往是滞后的。
HSCSD和GPRS通过多时隙操作实现了较高的比特速率。但是因为这些技术是基于高斯最小移频键控（GMSK） 调制技术的，因此每个时隙能够得到的速率提高是有限的。为此，许多效率更高的调制方案纷纷出台，例如在 TDMA/136+中，多时隙操作和新的调制方案8PSK（基于30kHz的载波带宽）的结合将使数据率提高大约4倍。
无线网络规划的概述
无线网络规划的概述一、无线网络规划的基本概念无线网络规划简称“网规”，指在建设移动通信网络之前根据建网目标、用户需求、当地实际情况等对移动通信无线网络建设进行规划设计，确定无线网络建设目标以及实现该目标所确定的基站规模、建站的位置和基站的配置参数等。
无线网络规划的总目标是以合理的投资构建符合近期和远期业务发展需求，并达到一定服务等级的移动通信网络。
二、无线网络规划的建网目标无线网络规划从覆盖、容量、质量和成本4个建设目标来综合考虑。
覆盖、容量和质量是无线网络规划的根本，成本是网络规划的核心。
在整个网络规划中我们需要综合考虑：盈利业务覆盖最佳、核心业务质量最优、有限资源容量最大、综合建网成本最小。
三、无线网络规划的基本原则作为移动通信网络，5G网络同4G网络类似，其网络建设过程与4G网络在流程上是相似的，都包括规划站点、站点获取、初步勘察、系统设计、工程安装、测试优化等步骤。
但是5G系统是基于大规模MIMO、毫米波等新技术的无线通信系统，在网络规划上必须考虑其系统特性，发挥新技术的优势，规避其劣势，以有效地发挥高速率传输、高频谱效率的技术优势。
同时，在进行5G网络规划时，还需要考虑现有移动网络实际部署的情况，因地制宜地规划建设5G 网络。
在移动通信网络规划中，一定要细分场景、重视重要区域的网络规划，这是当前网络规划的重点。
在以往的网络规划中，主要以“一次规划、分步实施”“分层规划”的概念指导网络规划。
目前，4G网络建设比较完善，在规划5G网络时，应该结合现有的网络条件，进行细分场景，分析现网4G网络MR大数据，确定用户的分布和密度，做出细分场景的网络规划，使网络规划更贴近实际，更容易落地实施。
无线网络规划在实现上，需要考虑覆盖、容量、质量和成本4个方面的目标和约束条件。
四、无线网络规划的内容按照网络建设阶段，无线网络规划可以分为新建网络规划和已有网络扩容规划两种。
无论是新建网络还是扩容网络，均根据网络建设要求，在目标覆盖区域范围内，布置一定数量的基站，配置基站资源和基站参数，从而实现网络建设目标。
EDGE无线网络规划技术
EDGE无线网络规划技术1 概述EDGE（EnhancedDataRatesfor GSM (or Global) Evolution）GSM增强数据率解决方案是第二代移动通信向第三代移动通信平滑演进的过渡解决方案，既可运用于GSM网络也可运用于IS136网络。
它包括了增强电路域数据业务（ECSD）和增强GPRS（EGPRS）两种技术。
由于目前中国移动的数据网是基于GPRS技术的，因此下述的讨论主要围绕着EDGE中的EGPRS技术。
作为GPRS/HSCSD的进化，在EDGE中由于采用了以下技术，使得EDGE能够在同样的200K带宽上提供更高的速率和性能。
8-PSK调制解调。
每一个符号上调制了三个比特，相比于GPRS数据速率可提高近三倍，理论上单时隙最高可达到59.2kbps的应用层数据传送速率。
多种编码方式（MCS1~9）。
9种不同的编码方式中采用不同的冗余数据，从MCS1到MCS9冗余数据逐渐减少，MSC9的传输效率最高。
9种编码方式分别属于不同的家族A、B和C。
多种编码方式可提供并且支持更多的业务类型，实现服务多样性。
链路自适应（LA）。
在EDGE中，系统会根据当前链路的性能特点，选择最合适的MCS，能克服信号的慢衰落，从而提高当前信道的吞吐量。
递增冗余重传（IR）。
通过在需要的时候重传采用不同打孔的相同数据，使数据能够在接收端被正确还原。
IR是为了增强链路性能（能克服信号的快衰落），在物理层采用的一种技术。
工作于应答模式下的RLC层。
在IR中使用到三种关键技术：打孔、存储和软合并。
动态ABIS技术。
为了节省地面传输资源，建立一个共有的Abis时隙池，为同一个基站中所有链路共享。
链路建立时，根据MCS编码方案需要的实际大小动态分配。
在EDGE中引入了QoS的概念，LLC层和RLC层的包调度可基于客户优先级和应用（时延敏感和时延不敏感）来安排，QoS分为：金、银、铜和“尽力而为”四个等级。
EDGE网络可提供多种速率、不同QoS的数据业务，在带宽上已经可支持CS16、CS64、PS64、PS128、PS384等多项3G业务（但由于技术上的原因，EDGE网络仍只局限于目前GPRS能支持的业务。
EDGE原理简介
GPRS and GMSK Modulation
GPRS Channel Coding Scheme Throughput (per TS)
CS-1
CS-2 CS-3 CS-4
9.05 Kbps
13.4 Kbps 15.6 Kbps 21.4 Kbps
EDGE and 8PSK Modulation
error control based on the radio environment.
Incremental redundancy: if blocks of data are received in error, EDGE sends an
incremental amount of error-correcting data in each retransmission more likely to succeed than the prior one.
Channel Coding Scheme MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 8PSK Modulation Data rate kb/s 8.8 11.2 14.8 13.6 (pad) 17.6 22.4 29.6 27.2 (pad) 44.8 54.4 59.2 GMSK
EDGE Improvement Areas
• Three advanced techniques in the radio link that allow EDGE to achieve extremely high spectral efficiency for narrowband (< 100 Kbps) cellular-data services.
EDGE简介
容量计算
SECOND ABIS的结构
如图： PRIMARY ABIS同SECOND ABIS不必分配在同一个 ABIS TSU上 支持SECOND ABIS的硬件是 SUMA及M5M微蜂窝。
容量计算
BSC对于EDGE的容量方面的计算
CONFIG 6的BSC功能处理448*8个16KBPS的信道，因此对于不同
举例： 若1个4全速率载频的小区，其每个载频都设置为CLASS 4的，则在 BSC上需要4个TCU进行处理 1个CLASS 4的DR TRX相当于5个FR的TRX,必须有2个TCU进行处理
容量计算
MFS对于EDGE方面的资源的计算
对于开通EDGE的网络,MFS上的GPU上的资源也会相应的升高 每个BSS最多能够配置6个GPU
容量计算
不同类型的TRX在ABIS上所需
的资源如下：
载频类型 TYPE 1 TYPE 2 TYPE 3 TYPE 4 TYPE 5
TRANSMISS 2
相当于一般情况下的载频数 1 2 3 4 5
2 4 6 8
4 6 8 10
容量计算
举例
一个3载频配置的小区其中一 个是CLASS 3的载频，两 个是CLASS 1的载频。 如图： 在ABIS上TRX1,TRX2是 CLASS 1的载频，分别在 ABIS上占用2个时隙，这 两个时隙我们一般称为 BASE TIMESLOT,在这两 个时隙上即可承载CS业务 也可以承载PS业务。 TRX3是CLASS 3的载频，在 ABIS上除了有2个BASE TIMESLOT外，另外还占 用了4个时隙，我们把它 成为EXTRA TIMESLOT, 该时隙上只能承载PS业务
PS业务分配的冲突。即：某一 块载频其PS与CS业务的分配的 优先级永远都是相反的。
阿尔卡特朗讯EDGE无线解决方案
阿尔卡特朗讯EDGE无线解决方案EDGE技术的发展随着移动数据业务的快速发展，现有的GPRS网络已经无法满足日益增长的高速数据通信的要求，加之中国3G牌照发放时间迟迟不能确定，因此EDGE技术正受到越来越多的关注，国内GSM运营商也开始把EDGE部署提上了议事日程，并将其视为未来3G建网初期对网络数据业务有效补充的主要手段。
EDGE技术在全球也得到了广泛应用，有300多款成熟的EDGE终端面市，超过150个EDGE 商用网络完成部署。
而且全球许多运营商在3G部署后，仍然在扩大EDGE的部署，通过低成本的GPRS/EDGE网络提供3G的补充服务。
EDGE（EnhancedDataratesfor GSM Evolution），又称为增强型GPRS技术，它是介于2.5G 网络与3G WCDMA网络之间的一种过渡型网络，它在空中接口引入了一种新的调制方式（8PSK），在维持现有带宽和GSM时分多址结构不变的情况下，可以提供3倍于GPRS的速率和理论值高达384kbit/s的数据传输速率。
EDGE业务和GPRS业务一样，都使用相同的资源，但EDGE能提供高速数据业务，故需要占用更多的无线系统资源。
EDGE上下行PDCH使用新的编码方式MCS1～9，其中MCS5～9使用新的调制方式8PSK，所以比GPRS具有更高的数据吞吐量，见表1。
阿尔卡特朗讯EDGE无线解决方案EDGE的实现，首先要基于GSM/GPRS网络。
引入EDGE对于GSM网络BSS部分影响较小，主要涉及无线载频模块需要支持新的调制技术，阿尔卡特朗讯现有的GSM网络无线设备基本上都支持EDGE调制方式8-PSK，引入EDGE无需对现网做硬件改动，为了增强数据处理能力，需要增加分组处理模块PCU。
如图1所示，阿尔卡特朗讯采用独立PCU设备，在BSS结构中引入新的设备MFS，而对原有BSS网络无需做任何改变，包括EVOLIUM™ OMC-R、TC、BSC、MFS以及所有无线宏蜂窝基站和微蜂窝都支持EDGE，只需做到软件升级。
诺基亚EDGE规划.ppt
谢谢！
max
BTSobjs MAX _ BTSobjs
,
SEGs
,
MAX _ SEGs
TRXs
MAX
_ TRXs
,
BHGbThroug
hput
MAX _ BHGbThroug
put
*U
2
U = U2 = 70%
GB规划
规划GB link 的大小 规划PCU对应的E1
Min_EDAP_size = Max(4,4) = 4
4+4+4 configuration inputs MS Multislot capability = 4 RTSLs Default territory size per BTS = 6 RTSLs
Min_EDAP_size = Max(4,6) = 6
EDAP时隙的配置主要遵循的原则
最小配4个时隙.由于现在的手机的能力通常为同时使用4 个时隙,因此为了不让ABIS成为用户使用数据业务的瓶 颈,EDAP最小应该配置4个PCM时隙.
根据CDEF来配置EDAP时隙数量.规划MCS9作为终端编码 方式.终端使用MCS9的时候,一个无线信道必须有一个64K 的EDAP时隙配合使用,为了不让ABIS成为用户使用数据业 务的瓶颈,EDAP应该等于CDEF（通常使用一周数据忙时平 均的实际占用PDTCH）.
# of BTSs
k
1
1.0
2
1.3
3
1.5
2+2+2 4.0 5.3 6.0
4+4+4 6.0 8.0 9.0
EDAP sizes with different configurations
EDGE网络规划策略
EDGE网络规划策略ASB 工程服务部外协工程师王立卫1．概述EDGE是一种基于GSM/GPRS网络的数据增强型移动通信技术，是一种介于现有的第二代移动网络与第三代移动网络之间的过渡技术，通常又被人们称为2.75代技术。
EDGE技术能充分利用现有的GSM资源，是基于现有GSM/GPRS 的演进。
EDGE技术主要是在GSM系统中采用一种新的调制方法，即8PSK调制技术。
除了采用现有的GSM/GPRS的频谱及规划外，同时还可利用大部分现有的GSM设备。
从GPRS升级到EDGE不需对网络结构进行大规模的调整，而只需对网络软件及硬件做一些较小的改动（改变的部分涉及到接入网和终端部分），就能使运营商向移动用户提供效果更佳的无线多媒体服务。
EDGE每时隙（最高编码MCS9）的理论最高速率可达59.2kbps，相比GPRS （20kbps）而言，更能满足未来无线多媒体应用的带宽需求。
从长远观点看，它将会逐步取代GPRS成为与第三代移动通信系统最接近的一项技术。
EDGE 的应用，在一定程度上可节约网络投资，同时EDGE还能与以后的WCDMA制式共存，这也正是其所具有的弹性优势。
迄今为止，EDGE技术在中国尚未大规模应用。
下面主要谈一谈EDGE技术的网络规划策略。
2．EDGE覆盖和干扰策略引入EDGE后, TRX功率的输出在8PSK(采用MCS5以上编码，及Class3载频以上)情况下将减少约4dB, 可能在某些地方影响PS业务的覆盖。
因此需要做针对性的网络规划和网络调整。
影响网络覆盖的另一个重要因素是其所使用的频段，在相同天馈系统参数下1800M小区覆盖将小于900M的小区，特别是室内覆上海贝尔阿尔卡特股份有限公司ASB SSM-ISE工程服务部盖。
所以说EDGE网络用于数据业务与2G网络相比较存在明显的不同。
对于市区而言，由于站间距较小，及重要的商务大楼等高话务热点区域内已有分布系统受其影响不明显；而对于郊区农村，将有较大的影响。
