四位超前进位加法器资料
cd4008
![cd4008](https://img.taocdn.com/s3/m/050e730616fc700abb68fc3c.png)
Vol 输出低电 平电压(最大) Voh 输出高电 平电压(最小) ViL 输入低电 平电压 最大) Vih 输人高电 平电压(最小)
0.5/4.5 1.0/9.0 1.5/13. 5 4.5/0.5 9.0/1.0 13.5/1. 5 2.5 4.6 9.5 13.5 0.4 0..5 1.5 -
-
ns
CI CO A B F
Tphl 输 出由高 电平到 低电平 传输延 迟时间
CI F A B CI CO CO
5.0 10.0 15.0 CL=50pF RL=200 Tr=20ns Tf=20ns 5.0 10.0 15.0
-
-
ns
Ttlh 输 出 由 低 电 平 到高电平转换时间 Tthl 输出由高电平到 低电平转换时间 Ci 输入电容 输入端 任一

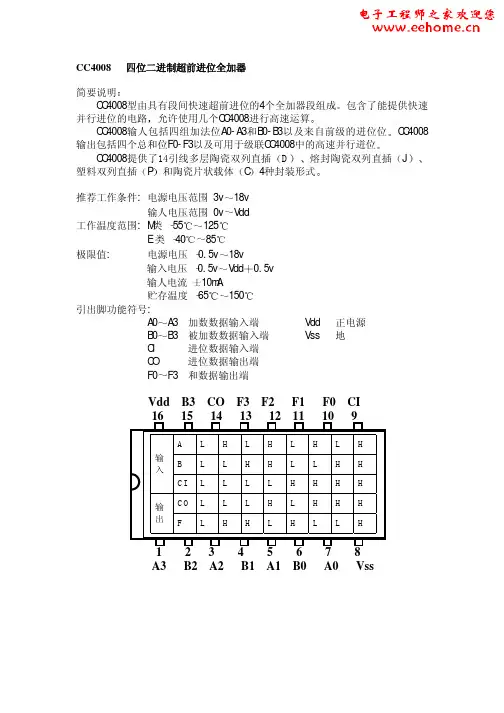

CC4008
四位二进制超前进位全加器
简要说明 CC4008型由具有段间快速超前进位的4个全加器段组成 包含了能提供快速 并行进位的电路 允许使用几个CC4008进行高速运算 CC4008输人包括四组加法位A0-A3和 B0-B3以及来自前级的迸位位 CC4008 输出包括四个总和位F0-F3以及可用于级联CC4008中的高速并行迸位 CC4008提供了14引线多层陶瓷双列直插 D 熔封陶瓷双列直插 J 塑料双列直插 P 和陶瓷片状载体 C 4种封装形式 推荐工作条件: 电源电压范围 3v 输人电压范围 0v 工作温度范围: M类 –55 125 E 类 –40 85 极限值: 18v Vdd
Tplh 输 出由低 电平到 高电平 传输延 迟时间
CI F
A B
CO
CL=50pF RL=200 Tr=20ns Tf=20ns
5.0 10.0 15.0
4bits超前加法进位器的全定制设计_微电子卓越班数字集成电路课程设计报告
![4bits超前加法进位器的全定制设计_微电子卓越班数字集成电路课程设计报告](https://img.taocdn.com/s3/m/300c62e133d4b14e852468bd.png)
数字集成电路课程设计题目:4 bits超前加法进位器地全定制设计姓名:席高照学号: 111000833学院:物理与信息工程学院专业:微电子(卓越班)年级: 2010级指导教师:陈群超(签名)2013 年 6 月 3 日目录第1章概述 01.1课程设计目地.......................................... 错误!未定义书签。
1.2课程设计地主要内容.................................... 错误!未定义书签。
1.2.1设计题目.......................................... 错误!未定义书签。
1.2.2设计内容.......................................... 错误!未定义书签。
第2章功能分析及逻辑分析 (2)2.1功能分析 (2)2.2推荐工作条件 (3)2.3电性能 (7)2.4真值表 ................................................ 错误!未定义书签。
2.5表达式 (6)2.6电路图...................................................................... 错误!未定义书签。
第3章电路设计与器件参数设计83.1性能指标: ............................................ 错误!未定义书签。
3.2模块划分 (7)3.2.1输出级电路设计 (7)3.2.2内部反相器 (9)3.2.3内部电路等效 (8)3.2.4输入级电路 (10)3.2.5输出缓冲级电路 (10)3.2.6输入、输出保护电路 (10)3.3本章小结 (10)第4章电路模拟与仿真................................................................................................... 错误!未定义书签。
BCD-7段译码器、四位超前进位加法器、四位数值比较器
![BCD-7段译码器、四位超前进位加法器、四位数值比较器](https://img.taocdn.com/s3/m/945a6ff1172ded630b1cb6bd.png)
BCD-7段译码器一、电路图a=A0A1'A2'A3'+A0'A1'A2A3'=A1'A3'(A0异或A2) (其中撇号’表示“非”)b=A3'A2A1'A0+A3'A2A1A0'=A3'A2(A1异或A0)c=A3'A2'A1A0'd=A3'A2'A1'A0+A3'A2A1A0+A3'A2A1'A0'e=(A2+A1+A0)(A1'+A0)f=A3'A2'A1'A0+A3'A2A1A0+A3'A2'A1g=A3'A2'A1'+A3'A2A1A0二、实验结果a)仿真结果{A3,A2,A1,A0}取遍0000,0001,0010,0011,0100,0101,0110,0111,1000,1001,结果均符合要求。
b)在实际FPGA中实验结果:符合要求。
三、结果分析a)输入值范围在0000-1001之间时,可以实现BCD码转7段显示码功能。
但在输入值超出范围时将显示乱码。
若不允许乱码出现,可将卡诺图中的不确定性项d全部改为需要的值,以提示输入错误或不显示任何内容。
但这将使电路规模大幅增加。
b)关键路径含3级门。
其中a,b使用了异或门,但异或门的输入均为原变量。
通过异或门的路径最多只需通过2级逻辑门。
若全部改用与门、或门,则必须有反变量输入,使a,b的关键路径仍然含有3级门,因此不能提升速度,但每个函数必需的带宽都将从4增加为8。
如果与门、或门过剩,异或门不足,且带宽不是制造过程中的制约因素,则更适宜使用与门、或门。
由以上可知,使用异或门可以避免反变量输入,节约1级非门的相应时间,节约带宽。
d函数在卡诺图的分布导致其无法很好化简,因此将占用较多带宽。
四位超前进位加法器原理
![四位超前进位加法器原理](https://img.taocdn.com/s3/m/b6be3d2e7f21af45b307e87101f69e314232fa6e.png)
四位超前进位加法器原理1. 输入部分:四位超前进位加法器有两个四位输入数和一个进位输入。
输入数A和B分别代表被加数和加数,每位由低位到高位分别为A0,A1,A2,A3和B0,B1,B2,B3、进位输入Cin表示上一位的进位情况。
2. 输出部分:四位超前进位加法器有一个四位输出数和一个进位输出。
输出数S代表和,每位由低位到高位分别为S0,S1,S2,S3、进位输出Cout表示本位的进位情况。
3. 逻辑运算:每位的和采用异或门(XOR)实现:Si = A ⊕ B ⊕ Cin。
每位的进位采用与门(AND)实现:Ci+1 = (A ⊕ B) ∧ Cin + A∧ B。
4. 进位传递:如果上一位的进位Cin为1,则本位需要传递进位,即Ci+1 = 1、如果上一位的进位Cin为0,则本位不需要传递进位,即Ci+1 = (A ⊕ B) ∧ Cin。
这样可以确保进位在高位传递,实现加法运算的正确性。
5. 进位溢出:最高位的进位输出Cout表示四位相加是否产生进位溢出,即Cout = A3 ∧ B3 ∧ Cin。
如果Cout为1,则表示加法运算的结果超过了四位二进制数的表示范围,发生了进位溢出。
(1)将输入的两个四位二进制数A和B依次与进位输入Cin相异或,得到每位的和Si。
(2)将输入的两个四位二进制数A和B依次与进位输入Cin相与,得到进位传递结果Di。
(3)将邻位的进位传递结果Di与当前位的和Si再次相与,得到进位输出结果Ci+1(4)将当前位的和Si输出为结果的相应位,将进位输出结果Ci+1作为下一位的进位输入。
(5)最高位的进位输出结果Cout表示加法运算是否产生进位溢出。
四位超前进位加法器的优点是速度快,可以实现高速的加法运算。
其核心原理是采用异或门进行和的计算,采用与门进行进位的计算,通过逐位运算,实现了四位二进制数的加法运算,同时处理了进位情况,确保了运算的正确性。
四位加法器
![四位加法器](https://img.taocdn.com/s3/m/3f2e9a2bbcd126fff7050baf.png)
四位加法器一、实验要求掌握组合逻辑电路的基本分析和设计方法;理解半加器和全加器的工作原理,用硬件描述语言实现半加器和全加器的门级设计,并使用自己设计的半加器组件构建全加器;学会利用软件仿真和远程实验系统实现对数字电路的逻辑功能进行验证和分析。
二、实验原理半加器(Half Adder)是不考虑来自低位的进位信号,其输入为 1 bit 的被加数和加数,输出为两位:本位的和以及向高一位的进位。
考虑低位进位的1位二进制加法器称为全加器(Full Adder),其输入为被加数加数以及低一位来的进位,输出为本位的和及向高一位的进位。
一位全加器可以由两个半加器及一个或门连接而成,半加器和全加器逻辑结构分别如图所示。
利用全加器级联可以构成多位二进制加法器,下图所示为四位二进制加法电路,低一位的进位输出作为高一位的进位输入。
这种结构称为逐次进位加法器(Ripple Adder)。
由于逐次进位加法器的进位信号是在各级间逐级传递的,所以高位的输出必须等低位的进位输入稳定后才有效,这就使得逐次进位加法器的延时比较大,速度比较慢。
为了提高加法器的运算速度,需要对加法器的结构进行改进。
引入进位传递信号和进位产生信号的概念,有{P n=A n⊕B n G n=A n B n利用这两个信号,可以把和信号与进位输出信号表示为{S n=P n⊕C n−1 C n=P n C n−1+G n根据上面给出的进位输出表达式,可得C0=G0+ P0C−1C1=G1+ P1C0=G1+ P1G0+P1P0C−1C2=G2+ P2C1=G2+ P2G1+P2P1G0+ P2P1P0C−1C3=G3+ P3C2=G3+ P3G2+P3P2G1+ P3P2P1G0+ P3P2P1P0C−1由于各级的进位传递信号和进位产生信号是同时生成的,所以各级的进位输出信号不再需要等待低一位的进位输入信号,从而大大减小了整个电路的延时,提高的加法器的运算速度。
四位超前进位加法器
![四位超前进位加法器](https://img.taocdn.com/s3/m/438ba7c558f5f61fb7366666.png)
1.课程设计名称四位超前进位加法器2.课程设计内容设计一个四位加法器,要求要有超前进位,减小输出的延迟,采用0.13um工艺设计。
3.课程设计目的训练学生综合运用学过的数字集成电路的基本知识,独立设计相对复杂的数字集成电路的能力。
4.课程设计要求4.1、按设计指导书中要求的格式书写,所有的内容一律打印;4.2、报告内容包括设计过程、仿真的HSPICE网表,软件仿真的结果及分析、延时的手工计算;4.3、要有整体电路原理图,仿真的波形图;4.4、软件仿真必须要有必要的说明;要给出各个输入信号的具体波形和输出信号的测试结果。
4.5、写出对应的HSPICE设计网表,网表仿真结果符合设计要求。
把仿真图形附在报告上。
4.6、设输入端的电容为C,输出端的负载电容为5000C inv,从输入到输出任意找一通inv路,优化通路延时,手工计算确定通路中每个门对应的晶体管的尺寸。
每组三个同学选择不能为同一通路。
此部分的计算参数可采用书中第六章的参数。
4.7、各种器件的具体结构可参考阎石的《数字电子技术基础》一书。
不允许有完全一样的报告,对于报告完全相同者,记为不及格。
5.使用软件软件为HSPICE和COSMOS-SCOPE。
6.课程设计原理由全加器的真值表可得S i和C i的逻辑表达式:定义两个中间变量G i和P i:当A i=B i=1时,G i=1,由C i的表达式可得C i=1,即产生进位,所以G i 称为产生量变。
若P i=1,则A i·B i=0,C i=C i-1,即P i=1时,低位的进位能传送到高位的进位输出端,故P i称为传输变量,这两个变量都与进位信号无关。
将G i和P i代入S i和C i得:进而可得各位进位信号的逻辑表达如下:根据逻辑表达式做出电路图(如图):逻辑功能图中有2输入异或门,2输入与门,3输入与门,4输入与门,2输入或门,3输入或门,4输入或门,其转化成CMOS晶体管图如下:7.课程设计网表*xor 2.subckt xor2 a b c d fmxorpa 1 a vdd vdd pmos l=2 w=8 mxorpb f d 1 vdd pmos l=2 w=8 mxorpc 2 b vdd vdd pmos l=2 w=8 mxorpd f c 2 vdd pmos l=2 w=8 mxorna f a 3 0 nmos l=2 w=4 mxornb 3 b 0 0 nmos l=2 w=4 mxornc f c 4 0 nmos l=2 w=4 mxornd 4 d 0 0 nmos l=2 w=4.ends xor2*and2.subckt and2 a b fmandpa f a vdd vdd pmos l=2 w=4 mandpb f b vdd vdd pmos l=2 w=4mandna f a 1 0 nmos l=2 w=4 mandnb 1 b 0 0 nmos l=2 w=4.ends and2*and3.subckt and3 a b c fmandpa f a vdd vdd pmos l=2 w=4 mandpb f b vdd vdd pmos l=2 w=4 mandpc f c vdd vdd pmos l=2 w=4 mandna f a 1 0 nmos l=2 w=6 mandnb 1 b 2 0 nmos l=2 w=6 mandnc 2 c 0 0 nmos l=2 w=6.ends and3*and4.subckt and4 a b c d fmandpa f a vdd vdd pmos l=2 w=4 mandpb f b vdd vdd pmos l=2 w=4 mandpc f c vdd vdd pmos l=2 w=4 mandpd f d vdd vdd pmos l=2 w=4 mandna f a 1 0 nmos l=2 w=8 mandnb 1 b 2 0 nmos l=2 w=8 mandnc 2 c 3 0 nmos l=2 w=8 mandnd 3 d 0 0 nmos l=2 w=8.ends and4*or2.subckt or2 a b fmorpa 1 a vdd vdd pmos l=2 w=8 morpb f b 1 vdd pmos l=2 w=8 mna f a 0 0 nmos l=2 w=4mnb f b 0 0 nmos l=2 w=4.ends or2*or3.subckt or3 a b c fmorpa 1 a vdd vdd pmos l=2 w=12 morpb 2 b 1 vdd pmos l=2 w=12 morpc f c 2 vdd pmos l=2 w=12 mna f a 0 0 nmos l=2 w=4mnb f b 0 0 nmos l=2 w=4mnc f c 0 0 nmos l=2 w=4.ends or3*or4.subckt or4 a b c d fmorpa 1 a vdd vdd pmos l=2 w=16morpb 2 b 1 vdd pmos l=2 w=16morpc 3 c 2 vdd pmos l=2 w=16morpd f d 3 vdd pmos l=2 w=16mna f a 0 0 nmos l=2 w=4mnb f b 0 0 nmos l=2 w=4mnc f c 0 0 nmos l=2 w=4mnd f d 0 0 nmos l=2 w=4.ends or4*not.subckt not a fmnotpa f a vdd vdd pmos l=2 w=4 mnotna f a 0 0 nmos l=2 w=2.ends not *反相器*or21.subckt or21 a b fxor2 a b 1 or2xnot 1 f not.ends or21 *2输入或门*or31.subckt or31 a b c fxor3 a b c 1 or3xnot 1 f not.ends or31 *3输入或门*or41.subckt or41 a b c d fxor4 a b c d 1 or4xnot 1 f not.ends or41 *4输入或门*xor21.subckt xor21 a b fxm a A5 notxn b B5 notxxor a b A5 B5 f xor2.ends xor21 * 2输入异或门*and21.subckt and21 a b fxand2 a b 1 and2xnot 1 f not.ends and21 *2输入与门*and31.subckt and31 a b c fxand3 a b c 1 and3xnot 1 f not.ends and31 *3输入与门*and41.subckt and41 a b c d fxand4 a b c d 1 and4xnot 1 f not.ends and41 *4输入与门xxor211 a1 b1 p1 xor21xxor212 a2 b2 p2 xor21xxor213 a3 b3 p3 xor21xxor214 a4 b4 p4 xor21xand211 a1 b1 g1 and21xand212 a2 b2 g2 and21xand213 a3 b3 g3 and21xand214 p1 c0 m0 and21xor211 m0 g1 c1 or21 *进位C1xand311 p2 p1 c0 m1 and31xand215 p2 g1 m2 and21xor312 g2 m1 m2 c2 or31 *进位C2 xand411 p3 p2 p1 c0 m3 and41xand313 p3 p2 g1 m4 and31xand216 p3 g2 m5 and21xor412 m3 m4 m5 g3 c3 or41 *进位C3 xxor215 p1 c0 s1 xor21 *输出s1xxor216 p2 c1 s2 xor21 *输出s2xxor217 p3 c2 s3 xor21 *输出s3xxor218 p4 c3 s4 xor21 *输出s4.include "c:\lib\130nm_bulk.l"tt.opt scale=0.05u.global vdd gndvdd vdd 0 1.2va1 a1 0 pulse 1.2 1.2 20n 1f 1f 30n 100nva2 a2 0 pulse 0 0 20n 1f 1f 30n 100nva3 a3 0 pulse 0 0 20n 1f 1f 30n 100nva4 a4 0 pulse 0 0 20n 1f 1f 30n 100nvb1 b1 0 pulse 1.2 1.2 20n 1f 1f 30n 100n vb2 b2 0 pulse 1.2 1.2 20 1f 1f 30n 100nvb3 b3 0 pulse 0 0 20n 1f 1f 30n 100nvb4 b4 0 pulse 1.2 1.2 20n 1f 1f 30n 100nvc0 c0 0 pulse 0 0 4n 1f 1f 0n 100n.tran 1n 100n.plot tran v(s1).plot tran v(s2).plot tran v(s3).plot tran v(s4).end8.结果及分析由波形可知:当输入a1=1,b1=1,前一级进位c0=0时,s1=a1+b1+c0=0,下一级进位c1=1.由波形可知:当输入a2=0,b2=1,前一级进位c1=1时,s2=a2+b2+c1=0,下一级进位c2=1.由波形可知:当输入a3=0,b3=0,前一级进位c2=1时,s3=a3+b3+c2=1,下一级进位c3=0.由波形可知:当输入a4=0,b4=1,前一级进位c3=0时,s4=a4+b4+c2=1。
4位超前进位加法器
