铸铁件修补工艺守则
(完整版)铸造焊补工艺规程
(完整版)铸造焊补工艺规程1. 引言铸造焊补工艺是一种常用的修复铸造缺陷的方法。
为了提高铸件的质量和使用寿命，本工艺规程旨在规范铸造焊补工艺的操作步骤和要求。
2. 适用范围本工艺规程适用于常见的铸造焊补工艺，包括铸造缺陷的修复、缺口修补等工艺。
3. 工艺流程3.1 检查与准备- 检查焊补区域是否清洁，并清除表面的杂质和油脂；- 检查焊材的分类、牌号和规格是否符合要求；- 准备焊接设备，包括焊机、焊条和焊接工具；- 确定焊补方法和焊接参数。
3.2 加热预热- 铸件进行加热预热至指定温度，控制在恰当的预热温度范围内，以减少焊接应力和热裂敏感性。
3.3 焊接- 按照焊接方法和参数进行焊接；- 采用适当的焊接技术，保证焊接缺陷的修复效果和焊缝质量。
3.4 焊后处理- 焊补完成后，进行修整和清理焊缝；- 进行焊缝的超声波检测、尺寸检查和外观检验；- 及时处理焊缝上的缺陷和不合格部分。
4. 质量控制- 严格按照规程执行焊补工艺；- 注重焊材的质量和焊接参数的控制；- 焊补后进行质量评定，确保焊接质量符合要求。
5. 安全注意事项- 操作人员应戴好防护设备，确保人身安全；- 操作过程中应注意防止火花飞溅和烟尘产生，避免火灾和中毒事故的发生；- 确保焊接设备的正常运行，定期检查和维护设备。
6. 异常情况处理- 遇到焊接工艺和设备异常时，应及时停机检查，排除故障；- 处理焊接缺陷和不合格品的方法和要求。
7. 工艺记录和评估- 对每次焊补工艺进行记录，包括焊接参数、焊接设备、焊工、焊接时间等；- 对焊补工艺的有效性和质量进行评估，及时调整工艺参数和方法。
8. 文档变更与发布本文档由焊补工艺负责人负责定期检查和修改，并在需要时进行变更与发布。
铸件焊补工安全技术操作规程

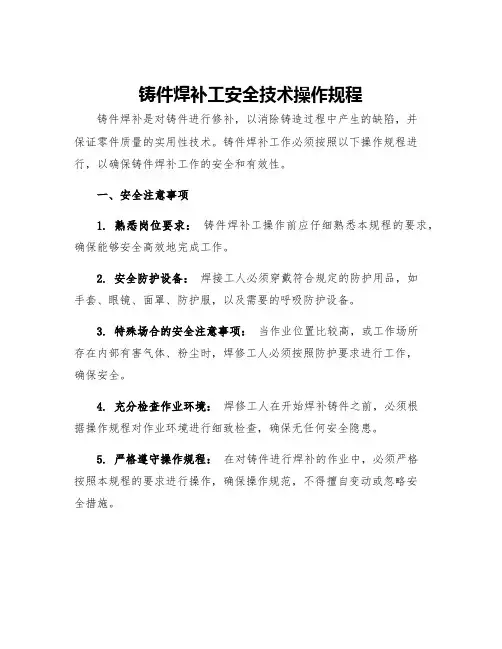

铸件焊补工安全技术操作规程铸件焊补是对铸件进行修补，以消除铸造过程中产生的缺陷，并保证零件质量的实用性技术。
铸件焊补工作必须按照以下操作规程进行，以确保铸件焊补工作的安全和有效性。
一、安全注意事项1. 熟悉岗位要求：铸件焊补工操作前应仔细熟悉本规程的要求，确保能够安全高效地完成工作。
2. 安全防护设备：焊接工人必须穿戴符合规定的防护用品，如手套、眼镜、面罩、防护服，以及需要的呼吸防护设备。
3. 特殊场合的安全注意事项：当作业位置比较高，或工作场所存在内部有害气体、粉尘时，焊修工人必须按照防护要求进行工作，确保安全。
4. 充分检查作业环境：焊修工人在开始焊补铸件之前，必须根据操作规程对作业环境进行细致检查，确保无任何安全隐患。
5. 严格遵守操作规程：在对铸件进行焊补的作业中，必须严格按照本规程的要求进行操作，确保操作规范，不得擅自变动或忽略安全措施。
二、操作流程2.1 准备作业环境铸件焊补作业前，应该先清洗铸件、确保焊接部位的表面光洁，对外露的平面、圆周及孔壁进行挂弧或形成突起。
2.2 开始焊接工作将焊枪接通电源，按下电源开关，使焊枪通电。
在正常操作下，焊接工人应至少持续16小时，确保稳定焊接作业，不得中断。
2.3 焊接后处理当铸件已完成焊接任务后，焊接工人应尽快对焊接处进行后处理，包括去除成型造成的疤痕等离子体激光杆等残留，以及对焊接处进行修饰和加固。
三、设备使用1. 焊接机：使用焊接机之前，必须进行调整和校准，从而使其达到正常工作状态。
2. 焊枪：焊枪应符合国家标准，并保持清洁，使用过后应及时清洗干净。
3. 焊接气体：焊接时必须使用纯净、无水气体，不能使用过期或存在质量问题的气体。
四、质量检验焊接结束后，应进行质量检验，确认铸件焊补达到质量标准。
铸件焊补的质量检验方法主要包括以下几种：1.视觉检验：通过肉眼观察铸件焊补角度、线条是否匀称、无任何缺陷来评价焊缝的质量。
2.超声波检验：在焊补之后使用超声波检验设备，检查焊缝是否存在裂缝和错位等质量问题。
铸件焊补工安全操作规程
铸件焊补工安全操作规程一、总则铸件焊补工是在铸造过程中产生的缺陷进行焊补修复的过程，为了保障操作人员的安全，提高工作效率，制定本安全操作规程。
二、操作人员的要求1. 操作人员必须经过专业的培训，并具有相关的工作经验。
2. 操作人员必须熟悉铸件焊补工的技术要求和操作规程。
3. 操作人员必须戴好防护用品，包括绝缘手套、护目镜、工作服等。
4. 操作人员必须严格按照操作规程进行操作，不得擅自更改操作方法。
三、焊补设备的要求1. 焊接设备必须经过检验合格，并保持正常工作状态。
2. 焊接设备必须周围安装有防护措施，防止操作人员误碰。
四、铸件焊补前的准备工作1. 确认焊补的位置和尺寸，并制定相应的焊补方案。
2. 对焊补区域进行清洁，去除焊接区域的油污、氧化物等。
3. 确保焊接区域干燥，防止焊接时产生气孔。
五、焊补操作的安全措施1. 确保焊补区域周围没有易燃和易爆物品。
2. 检查焊接设备是否连接正常，电源电压是否稳定。
3. 在焊补区域周围设置警示标示，提醒其他人员注意安全。
4. 使用适当的焊接电流和焊丝直径，确保焊接质量。
5. 在焊接过程中，要注意焊接区域的温度，避免引起物体燃烧。
6. 在操作过程中，保持焊枪与焊件的安全距离，避免电弧直接接触焊件。
7. 在焊接过程中，要注意周围环境的通风情况，避免有害气体积聚。
8. 在焊接完成后，切断电源，检查焊补区域的质量，防止焊补出现裂纹。
9. 操作完成后，清理焊接区域的残留物，保持工作环境清洁。
六、事故应急处理措施1. 如发生火灾，立即使用灭火器进行灭火。
2. 如发生人员触电事故，立即切断电源，并进行急救处理。
七、操作人员自我保护1. 操作人员必须按照操作规程进行操作，不得酒后操作。
2. 操作人员必须严格遵守安全操作要求，不得擅自修改焊补方案。
3. 操作人员必须按时佩戴防护用品，如发现用品损坏，应及时更换。
4. 操作人员必须保持工作场所整洁，避免杂物影响操作安全。
八、安全教育和培训1. 对操作人员进行安全教育和培训，确保他们了解安全操作规程。
高锰钢铸件焊补工艺守则
高锰钢铸件焊补工艺守则T/GTB-402-01-391、范围1.1 本守则规定了高锰钢产品铸造缺陷的焊补规程，适用于本公司生产的高锰钢轧臼壁、破碎壁及齿板等系列产品。
1.2 本守则规定的产品是指经检验（化学成分、机械性能、金相组织）合格的产品2、引用标准GB/T5680-2010 高锰钢铸件S.Q.S 轧臼壁及破碎壁铸造规程JB/ZG4000.6 铸钢件焊补通用技术条件GB984 堆焊焊条GB983 不锈钢焊条3、参考标准GB11352 一般工程用铸造碳钢件GB429 耐热钢技术条件4、缺陷的范围4.1 待焊补的缺陷于孔眼类铸造缺陷，或在清除其它铸造缺陷后所形成的孔眼，沟槽合凹坑等缺陷。
4.2 将各类铸造缺陷后清除后所形成的需焊补的缺陷分为三类：4.2.1中等范围的缺陷：缺陷的深度小于25mm,且面积小于40×50（20cm²）的缺陷（小于2mm的单个孔眼，可不算缺陷，故不需焊补）。
4.2.2中等范围的缺陷：缺陷的深度小于25mm,且不超过铸件壁厚的1/3（两者按最小值判断），同时该缺陷的面积不大80×80m(即64 cm²)，且焊补面积不大于该表面积的1/3（按两者最小值判断）。
4.2.3大范围缺陷，超过4.2.2规定的缺陷。
5、下述缺陷不允许焊补5.1 图纸或工艺规定某些不容许焊补或铸件的某些特定部位。
5.2 铸件厚度大于40mm的穿透性裂纹。
5.3 齿板的穿透性裂纹。
5.4 轧臼壁吊耳的穿透性裂纹。
5.5 清整后缺陷深度大于铸件壁厚的1/2，缺陷总面积超过所在表面面积30℅的缺陷。
6、允许焊补的缺陷6.1 施焊审批程序：6.1.1小范围缺陷由检验员划出标记，精整工段焊工补焊。
6.1.2中等范围缺陷，由检验员划出标记，精整清理缺陷后，经主管技术人员（或有关部门）认可后即可进行补焊。
6.1.3大范围缺陷，精整清理缺陷后填写焊补卡片，报公司技术负责人批准后方可进行大补焊。
铸钢件补焊规范及措施
铸钢件补焊规范及措施
一、焊前准备：
1、焊前清除缺陷处的表面铁锈、油污和水分等杂质，焊条应烘干。
2、铸钢件缺陷部分，如裂纹、气孔等，需清除干净。
3、补焊处的焊缝角度及坡口应符合API TK-2005中7.9的规定减小母材的融合比。
4、铸钢件未有缺陷处进行保护，防止飞溅和焊点，未补焊处防止受热变形，如侵入水中等。
二、焊接操作：
1、焊接前应使用烘干的焊条。
(焊条的选用应根据母材和焊接相配)
2、尽可能用短弧焊，以防止空气进入焊接点引起气死、裂纹，降低接头性能
3、热影响区在高温停留时间不应过长，以免晶粒粗大。
4、用250-350°C 的温度预热工件。
(注：在焊接时要保持与预热温度相同的层间温度)
5、锤击焊缝，以减少焊接应力。
6、工件补焊后应采取相应的热处理措施进行消应力，并进行超声波探伤直至工件合格。
7、做好标记，并有追溯性。
三、铸钢焊件预防：
1、加强设计要求和用户的技术的研究、协商。
2、对铸钢件的厂家质量严格控制。
3、严格按照焊接工艺执行操作。
铸钢件焊补工艺守则
1．认真检查工具和焊机等设备，应符合《安全操作规程》中的各项规定，做到安全生产。
2．铸件的裂纹、气孔、砂眼等缺陷的检查方法，一般用肉眼观察。
对于耐高温、高压等关键产品，必要时可用渗透法等无损探伤的方法检查。
3．铸件缺陷的清除一般使用气割、碳弧气刨、风铲和砂轮等方法进行。
4．碳弧气刨清除缺陷时要注意碳刨工艺4．1压缩空气的温度以室温为宜，压力为4~6公斤/平方厘米；4．2电弧长度应选择在1~3毫米为宜；4．3碳棒伸出长度在800~1000毫米，待烧剩到30毫米左右时停下调整；4．4刨槽深度与碳棒倾角的选择如下表：刨槽深度/m 2.5 3 4 5 6 7～8碳棒倾角α25℃30℃35℃40℃45℃85℃4．5 碳素钢、普通低碳钢：用直流反接法铸铁、铜及其合金：用直流正接5．缺陷清除后的焊补坡口应是倾斜和圆滑过渡，表面不得有棱角和毛刺坡口，两侧氧化皮应清除。
其坡口型式，应根据铸件的厚度缺陷形状、大小、深浅而定；常用坡口型式有以下几种：5．1未穿透的缺陷5．2穿透的缺陷，穿透间隙较小者，且间隙小于20mm5．3穿透的缺陷，穿透间隙较大者，且壁厚大于20mm用t（3～4mm）铜板作垫板，焊后除去。
5．4空间尺寸很大的穿透缺陷，可以嵌入金属块焊补，其金属的材料应与铸件母材近似：6．铸件缺陷周围50～60毫米内彻底清除油污、锈斑、水份等7．铸件焊补一般采用如下工艺措施：对于较短的裂纹或缺陷用直通式、焊接式、对称式焊接；对于较长的裂纹或缺陷用逆向分段焊或跳焊法；对于贯穿裂纹，间隙很大或刚性很大的铸件焊补时采用多层多道焊，轴孔可由上而下，逐圈堆焊，每次焊波相叠合不应小于三分之一焊波宽度；8．焊条的选择和准备根据铸件的钢种和缺陷的大小，刚性等选用相应的焊条。
凡属酸性焊条，焊前应将焊条在100～150℃烘焙1小时，低氢碱性焊条应在300～450℃烘焙2小时，然后放置80～100℃和恒温箱中，随用随取。
焊条选择范围见下表钢种焊条牌号焊机及接法焊补时铸件温度ZG10、ZG25 结422 交直流两用室温WCB 结502 交直流两用室温ZG35 结422 交直流两用室温ZG35 结507 直流反接室温ZG45 结507 直流反接150℃～250℃ZG50 结507 直流反接150℃～250℃ZG55 结857 直流反接150℃～250℃ZG35CrMo 结857、结757铬、结107铬直流反接200℃～300℃ZG40Cr 结607、结857、铬857 直流反接200℃～300℃ZG25CrNiMo 结857 直流反接150℃～200℃如有特殊要求，按工艺卡或另行规定进行焊补。
2911-001铸铁件缺陷的修补工艺守则
铸铁件缺陷修补规定编号：H2911-001代替：郴州华安电机制造有限公司2005年7月铸铁件缺陷的修补工艺守则H2911-0011．范围本规定适用于本公司电机产品所有铸件中。
a).超过Q/NF1410《铸件质量分等规定》的铸造缺陷的焊补。
b).粗加工后加工面上发现的铸造缺陷的焊补。
c).精加工后加工面上发现的缺陷的修补。
2．引用标准Q/NF1410《铸件质量分等规定》GB3836.13第5.3.1.2（隔爆面修补规定）3．判定铸件缺陷的职权划分3．1铸件毛坯的表面缺陷由铸件生产厂根据Q/NF1410《铸件质量分等规定》和铸造缺陷的焊补价值确定，但交货时铸件表面质量必须满足相关要求。
3．2粗加工后加工面上发现的铸造缺陷由成品车间检查员在缺陷部位涂白漆作为标记，对生锈后不易观察的缺陷，如疏松、裂纹等，应使用白漆写上疏松、裂纹等字样，同时开据不合格品单，并会同铸件生产厂（生产供应科代表或负责联系，下同）按本规定和铸造缺陷的焊补价值确定是否料废。
在未被确认是否料废之前，成品车间应按待处理品处理，确保铸件不受其它损伤，否则由此造成的损失由成品车间负责。
3．3精加工后加工面上发现的铸造缺陷由成品车间检查员按本规定和GB3836.13第5.3.1.2中隔爆面允许修补的范围确定。
4．缺陷修补的工序划分4．1精加工后加工面上的缺陷由成品车间修补。
4．2铸件毛坯及粗加工后加工面上的缺陷由铸件生产厂焊补。
4．3隔爆零件水压试验时发现的非加工面上的气孔和砂眼由铸件生产厂负责焊补和打磨，并应保证精加工面不变形。
4．4铸件外表面在电机装配后存在的影响表观质量的缺陷由喷包工序打腻子修补并磨平，超出Q/NF1410规定的毛坯缺陷由铸件生产厂负责修补和打磨。
4．5铸件从铸件库运出至电机入库因磕碰造成的散热片断裂等外观缺陷由成品车间焊补并打磨。
铸铁件缺陷的修补工艺守则H2911-0015．铸造缺陷修补的分类规定5．1铸件毛坯缺陷和粗加工后发现的缺陷。
2023年铸件焊补工安全操作规程
2023年铸件焊补工安全操作规程第一章总则第一条为了保障铸件焊补工的安全，保护其生命财产安全，制定本操作规程。
第二条本操作规程适用于所有从事铸件焊补工作的职工和相关人员。
第三条铸件焊补工应遵守国家法律法规和有关安全生产的规定，严格执行本操作规程，确保安全生产。
第四条铸件焊补工应经过培训合格后，方可上岗作业。
第五条铸件焊补工应具备正常的听力、视力和身体健康，不得患有严重疾病或酗酒等影响工作安全的情况。
第六条铸件焊补工应熟悉铸件焊补工艺，并掌握相关焊接技能和安全操作要求。
第七条铸件焊补工应定期进行职业健康体检，并确保健康状况符合相关岗位要求。
第八条铸件焊补工应熟知所使用的设备和工具的操作方法和安全注意事项，确保操作正确和安全。
第九条铸件焊补工应对焊接区域进行检查和清理，确保没有杂物和易燃物。
第十条铸件焊补工应在工作场所内配备消防设施，并熟悉其使用方法。
第十一条铸件焊补工应佩戴个人防护用品，如防火服、耳塞、焊接面罩等。
第十二条铸件焊补工应严禁在无关区域吸烟，并保持工作场所的整洁和清洁。
第十三条铸件焊补工应遵守工作纪律，服从管理人员的指挥和安排。
第二章安全操作要求第十四条铸件焊补工在进行焊接作业前，应先检查焊接设备的电气连接是否正常，保证设备运行安全。
第十五条铸件焊补工在操作焊接设备时，应注意设备周围的防护和隔离措施，确保他人不受到伤害。
第十六条铸件焊补工应熟悉所使用的焊接材料和焊接工艺规范，按照规范进行焊接作业。
第十七条铸件焊补工在焊接前应检查所使用的焊接材料是否符合要求，防止材料的质量问题导致焊接质量低下或产生安全隐患。
第十八条铸件焊补工在焊接过程中应采取适当的焊接操作方法，保证焊接质量和操作安全。
第十九条铸件焊补工应定期对焊接设备进行维护保养，确认设备工作正常。
第二十条铸件焊补工应熟悉焊接作业区域的安全逃生通道和紧急报警设备的位置，并在事故发生时及时采取相应的应急措施。
第二十一条铸件焊补工应注重个人防护，如使用防火服、护目镜、防护手套等，保证自身的安全。
铸钢件修补焊接工艺
52300DWT AB02铸钢件焊接缺陷修补工艺
1．缺陷的清除
1.将缺陷部位预热到125~200℃，用碳弧气刨将有缺陷的焊缝刨除。
2.用砂轮机打磨去除掉所有的碳化物。
3.对缺陷部位进行MT或着色探伤，确认无任何缺陷后方可进行焊接修补。
2．缺陷的修补
焊接方法：手工电弧焊。
2．1 预热
焊缝预热温度为125~200℃（预热范围距焊缝中心为75mm），用火焰进行加热，预热时必须缓慢且均匀，以避免出现裂纹和变形。
2．2 层间温度控制
焊缝层间温度为125~250℃，其温度下限用以保证在多层焊中后道焊缝有起码的预热条件，其温度上限以避免出现热应力裂纹。
通过补充加热或缓慢焊接来控制层间温度。
2．3 焊后热处理
将焊缝区域用火焰加热到200~250℃，保温1.5小时并覆盖以防火岩棉，然后使其缓慢冷却。
靖江造船厂质管科
焊接工艺规程说明书
2001-05-23
- 2 -。
(完整版)铸件焊补工艺规程
铸件焊补工艺规程本标准适用于铸钢件缺陷(疏松、缩孔、包砂、冷隔、裂纹、缺肉)的焊接修补及质量工作检查的依据。
1焊补前的准备1.1焊接修补前必须用角磨机或电弧气刨将铸钢件缺陷内部、外部清理干净，不允许有油污、污垢、铁锈(氧化皮)粘砂等影响焊接修补质量的脏物。
1.2开出坡口，使铸件内部未氧化的金属露出，否则将会使电弧熄灭而无法焊补或重出现裂缝、气孔和未焊透的缺陷。
铸件缺陷坡口的确定1.3对有可能延伸的裂纹应在裂纹两端钻截断孔，一般距离裂纹20mm,孔深超过裂纹深2-3mm,然后再铲坡口，截断孔作为坡口的两端包括在焊补之内。
2焊补工艺2.1补焊要求(1)由于焊补铸件表面不进行机械加工，所有焊前铸件不需预热(2)贯穿裂纹间隙很大或刚性很大的铸件，焊补时可采用单面逐步堆焊法。
(3)在焊补过程中为减少焊接应力可进行敲击焊缝(除第一层和最后一层) 。
(4)对于不预热的铸件或采用多层焊时，为减少焊补过热尽量用小直径焊条和小电流，间断焊补，使焊缝稍冷后，敲掉溶渣再继续焊补。
(5)焊接修补后焊肉及熔合区不得有火渣、气孔、裂纹、未焊透、咬边、缺肉等缺陷。
(6)对于焊接修补的非加工面都必须进行整形，消除焊补痕迹。
整形可用砂轮打磨方法完成。
2.2焊补工艺参数2.2.1焊材选用焊条和焊丝类型的选择必须考虑工件的物理、机械性能和化学成份，一般先用成份与焊件金属相同或相近的焊条，参见表 12.2.2焊条使用要求(1)焊条在使用前应根据焊条药皮特性进行烘干处理，切忌急冷、急热、具体要求参见表2。
烘干后焊条应及时装入保温筒随取随用。
(2)焊条严重受潮，黏在一起或药皮脱落，必须检验合格后方可使用。
(3)使用的焊条冷至室温4小时以后，必须按工艺重新烘干。
表22.2.3焊条直径的选用见表3表32.2.4各种直径焊条对应电流见下表表4 J422焊条直径与电流表5A102焊条直径与电流表6 A302焊条直径与电流3焊后检查(1)焊缝外形尺寸应符合设计图纸和检验标准的规定，焊缝高度不低于母材表面，焊缝与母材应圆滑过渡。
(完整版)铸件修复工艺规程
(完整版)铸件修复工艺规程1. 引言铸件修复工艺规程旨在明确铸件修复过程中的操作步骤、技术要求和质量控制要点，以确保修复后的铸件能够符合设计需求和使用要求。
2. 修复工艺流程2.1 材料准备在修复铸件之前，需要准备好以下材料和设备：- 阳极材料- 焊接材料- 清洗剂- 磨料- 焊接设备- 清洗设备- 磨削设备2.2 铸件表面准备2.2.1 清洗将铸件表面的污垢和油渍清洗干净，确保焊接区域干净无杂质。
2.2.2 磨削如果铸件表面有明显瑕疵或氧化层，需要使用磨削设备将其磨平，同时保持铸件原有形状和尺寸。
2.3 预热在开始焊接修复之前，对铸件进行预热处理，以提高焊接质量。
预热温度和时间应根据材料类型和厚度确定。
2.4 焊接修复2.4.1 选择焊接材料根据铸件材料的特性和要求，选择合适的焊接材料进行修复。
2.4.2 焊接操作按照焊接规范和操作要求进行焊接，确保焊缝质量和连接强度达到设计要求。
2.5 后处理2.5.1 清洗对焊接后的铸件进行清洗，去除焊渣和杂质，并确保焊缝区域的清洁无污染。
2.5.2 放热将修复后的铸件进行适当的放热处理，以消除焊接应力并提高材料性能。
2.5.3 检验对修复后的铸件进行非损检验和尺寸检查，确保焊接质量和尺寸满足要求。
2.5.4 表面处理根据需要，对修复后的铸件进行表面处理，如喷涂防腐层或进行研磨抛光。
3. 质量控制要点3.1 焊接质量控制- 严格按照焊接规范和操作要求进行焊接，确保焊缝质量和连接强度满足要求。
- 对焊接工艺进行过程控制，如控制焊接速度、电流、电压等参数，以保证焊接质量稳定可靠。
3.2 检验要求- 对焊接后的铸件进行非损检验，如渗透检测、超声波检测等，发现焊接缺陷及时处理。
- 对修复后的铸件进行尺寸检查，确保尺寸符合设计要求。
4. 安全注意事项- 在工作过程中，必须正确佩戴个人防护装备，如手套、眼镜、口罩等，以确保人员安全。
- 使用焊接设备和清洗设备时，必须按照操作规范进行操作，避免发生事故。
铸件修补操作工艺规程
福 田 雷 沃 重 工
农业装备事业本部
铸件修补操作工艺规程
T-01-2040-079 共5页
第1页
适用范围：此工艺规范适用于拖拉机发动机缸体、飞轮壳体、变速箱壳体、后桥壳体等各类铸造件毛坯缺陷修补的具体操作及注意事项。
1、铸件可修补性分析
序号 缺陷类型 实物图片
可修补性分析 备注 1
砂眼、夹砂
修补时，清砂困难，杂物难以清除，修补效果不好，不建议进行修补。
2 裂纹
裂纹修补，由于焊补溶深
浅，可能对后期壳体使用带来安全隐患，不建议进行修补。
3 气孔
气孔是最常见的毛坯缺陷，所占比例较大，修补便于操作，效果好，确定为主要修补对象。
4 缩孔、缩松
缩松往往面积大而分散，无法进行修补。
标记 处数 更改文件号 签字
日期 标记 处数 更改文件号 签字 日期 编制/日期 校对/日期
审核/日期 标准化/日期 批准/日期
缩松
缩孔。
铸铁件修补工艺守则
铸铁件修补工艺守则1 修补前的准备1.1 焊补前将缺陷部位杂质清理干净，露出金属本体，铲成坡口。
1.2 单个较大的孔洞类缺陷铲成杯形，如图一所示。
1.3 蜂窝状气孔及散砂眼，按其深度铲成，如图二所示。
1.4 缺陷产生在铸件尖端部位铲成，如图三所示。
1.5 未穿透的裂纹缺陷，在裂纹始末两端（或末端）5~10mm处钻Φ5～Φ8㎜的止裂透孔，在裂纹两侧铲成V字形坡口，如图四所示。
1.6 穿透性的孔洞及裂纹铲成，如图五、图六所示。
图一图二图三图四2 焊补2.1 允许焊补的范围：2.1.1导轨上不与其它重要零件滑（滚）动结合的表面及端部产生的气孔、缩孔、砂眼、渣孔等缺陷，当缺陷的数量和尺寸不超过表2.1规定，可用焊补方法修补。
但是重量小于1000㎏的小型铸件，如导轨长度小于1000mm时，不允许焊补。
表2.12.1.2 处于导轨端部无相对运动，受力较小部位的裂纹缺陷，在焊接技术能达到规定的质量要求时允许焊补。
2.1.3 固定结合面和外露加工面上的孔洞类缺陷，其总面积不大于所在表面积的5%，每处缺陷面积（最大）不超过3000mm2时，允许焊补。
2.1.4 其他加工面的孔洞类缺陷，如缺陷总面积不大于所有面积的10%时，允许焊补。
2.1.5非加工面的孔洞类缺陷，机械损伤及缺肉等，在不影响机床强度与刚度的前提下，允许焊补，但缺陷总面积不得超过缺陷所在表面面积的15%。
非加工面上的裂纹类缺陷，如果缺陷长度不超过所在表面相应方向长度的1/4时，允许焊补；筋板上的缺陷，其允许焊补长度可不受此限制。
焊补时应采用有效措施，防止裂纹扩展或产生新裂纹。
2.1.6 一般非加工面上，面积大于10000mm2的孔洞类缺陷，可用厚度与铸件壁厚相同的钢板或铸铁板加工成相应形状后嵌入焊补，但不得降低铸件的强度或刚度。
2.2 不允许焊补的范围：2.2.1 导轨面与其它重要零件滑(滚)动结合的表面（或部位）上的缺陷不得焊补。
2.2.2 导轨上的横断裂纹不得焊补。
铸钢件焊补工艺规程
铸钢件焊补工艺规程1.范围本工艺规程规定了起重机采用的铸钢件进行焊补的技术要求。
2.焊前准备铸件焊前准备工作包括：缺陷的清理、焊接坡口的制备、焊前预热、焊接材料的选择，电流强度规范的调整等。
1）焊补前应由专职检查人员检查焊前准备的各道工序和工艺规定的质量要求符合要求后，方可允许进行焊补；2）铸钢件毛坯缺陷焊补前，必须经过退火或正火处理；3）根据焊件不同情况，可采用气割、电弧气刨、砂轮打磨、机械加工等方法清理铸件缺陷和焊接坡口的加工；4）在应力集中处在制备坡口前应先在两端钻孔，防止裂纹延伸，孔径选取φ8～15mm，钻孔深度超出裂纹深度3～4mm；5）焊接坡口加工后，在坡口周边15～30mm范围内用磨光机打磨，去除氧化物及渗碳层，露出原金属光泽；6）在同一平面内的两处缺陷之间的非缺陷部位，若长度小于40mm时，应将两缺陷相距沟通成焊槽。
为了改善应力状态和焊接方便，焊槽的几何形状不应有锐角形状，转角处应圆滑过渡；7）对穿透性裂纹和其它缺陷，需要采用垫板或镶板时，垫板允许用低碳钢代替，而镶板的钢号必须和母材一致；8）根据铸件壁厚和焊接条件确定焊接坡口形式；如表1所示9）一般情况下，按铸件抗拉强度等级选用相应强度等级焊条；10）铸件缺陷周围50mm范围内如有油、锈、粘砂等杂物，焊前要清理干净；11）焊条使用前要烘干。
碱性焊条的烘干温度在250～350℃，保温1～2h。
酸性焊条的烘干温度一般在150～200℃，保温1～2h。
严禁用火焰直接烘烤；12）铸件缺陷清理后，经检查确认缺陷清理质量合格后，方准许进行焊补。
表13.焊补工艺1）一般铸钢件焊补工艺(1)焊补缺陷处理范围按表2，如超出此范围需经总工程师核准后方可焊补；(2)铸件焊补必须在室内进行，并且不准在通风处，在进行焊补时周围温度应保持在5℃以上；(3)碱性焊条低氢型必须采用直流反接法（即工件为负极），焊缝与母材交界处，必须很好的熔合；(4)碱性焊条的焊接不易操作，焊缝容易出现气孔，引弧时应在工艺板上进行，电弧稳定后再进行缺陷的焊补；(5)碱性焊条在焊缝过程中灭弧时，电弧不能拉长，必须压弧后迅速灭弧，弧坑应尽量减小，避免弧坑出现气孔和裂纹。
铸件焊补(工)安全技术操作规程
铸件焊补（工）安全技术操作规程1. 前言铸件焊补是铸造过程中的一种重要工艺，用于修复铸件上的缺陷或损坏，并提高铸件的完整性和质量。
为了保障员工的安全和工作效率，制定本《铸件焊补（工）安全技术操作规程》。
2. 作业前准备2.1 工作区域清理在进行铸件焊补作业前，必须清理工作区域，移除杂物和可能引起火灾的物品，确保工作区域干净整洁。
2.2 防护设备的准备操作人员必须佩戴防护手套、护目镜、防护服等个人防护设备。
根据作业环境的特点，还需要佩戴耐热防护鞋、面罩等。
2.3 检查设备和工具在使用焊接设备和工具之前，必须进行检查，并确保其正常工作。
如发现设备或工具损坏或有安全隐患，应立即报告维修或更换。
3. 安全操作步骤3.1 清洁铸件表面在进行焊补前，铸件表面必须经过清洁处理。
操作人员应使用刮刀、刷子等工具将铸件表面的氧化物、油污等杂质清除干净。
若有需要，可以使用砂轮或砂纸进行打磨平整。
3.2 准备焊接设备操作人员应根据焊补需求，选择合适的焊接设备和焊丝。
在使用焊接设备之前，必须检查设备的接地连接是否良好，电源线是否有漏电等情况。
3.3 装配焊接夹具根据焊补位置和形状，需要设计并装配焊接夹具，以保证焊补位置的稳定和准确。
焊接夹具应符合安全要求，并确保能够提供足够的支撑和固定。
3.4 焊接前准备在进行焊补前，应根据焊接材料的要求，对焊丝进行预处理。
同时，检查焊接设备和气源是否正常工作，并确保焊丝的选择和焊补位置的焊接参数的相匹配。
3.5 开始焊补在进行焊补时，操作人员必须按照焊接参数和工艺要求进行操作。
焊接过程中，应保持焊枪垂直于焊缝，并控制好焊丝的速度和位置。
焊接结束后，及时切断电源，避免电击事故的发生。
4. 安全注意事项4.1 防止火灾在进行焊补作业时，应注意控制火焰和火花的位置，确保焊接过程中不会引发火灾。
在需要时，可以使用防火垫、防火涂料等防火措施。
4.2 防止烫伤焊接过程中会产生高温，操作人员必须时刻戴好防护手套和其他个人防护设备，以防止因接触高温物体而导致烫伤事故的发生。
铸件焊补工安全操作规程范文
铸件焊补工安全操作规程范文第一章总则第一条为了保证铸件焊补工作安全，保障工人的生命财产安全，提高工作效率和质量，制定本规程。
第二条本规程适用于所有进行铸件焊补工作的人员。
第三条铸件焊补工是指对铸件进行修补、补焊或加固等工艺操作。
第四条铸件焊补工作应符合国家相关法律法规和标准的要求。
第五条铸件焊补工作应遵守安全第一的原则，操作人员要时刻保持高度的安全意识。
第六条所有从事铸件焊补工作的人员必须参加相关的安全培训，了解本规程的内容，并遵守规程中的各项要求。
第七条对于违反本规程的行为将给予相应的纪律处分，严重者将追究法律责任。
第二章工作环境安全第八条铸件焊补工作场所应具备良好的通风条件，确保工人的健康和安全。
第九条铸件焊补工作场所应保持清洁干燥，杂物堆放整齐，防止滑倒或其他意外伤害的发生。
第十条铸件焊补工作场所应配备必要的物品，如灭火器、眼镜、工作手套、护目镜等。
并定期检查这些物品的有效性。
第十一条铸件焊补工作场所应设置明显的安全警示标志，提醒工人注意安全。
第十二条铸件焊补工作场所应保持良好的照明条件，以确保工人的正常操作和观察。
第十三条铸件焊补工作场所应设置明显的从业人员进出口，严禁无关人员进入。
第三章个人防护措施第十四条所有从事铸件焊补工作的人员必须穿戴个人防护装备，包括工作服、安全帽、隔热防护手套、防护眼镜等。
第十五条在进行高温焊接操作时，必须佩戴隔热手套和防护面具，并采取隔离措施，防止烧伤。
第十六条在进行电焊作业时，必须佩戴防护眼镜，防止眼睛受到明火和碎屑的伤害。
第十七条焊补工人必须随时保持清醒状态，不得饮酒或服用药物。
第十八条任何情况下，焊接操作人员都不得穿过焊丝或割断焊丝电源线。
第十九条工作结束时，焊接操作人员必须将电源开关关闭，并拔掉电源插头。
第二十条焊接操作人员在工作过程中应根据需要穿戴防护服装，防止外界物质对身体的伤害。
第四章设备安全第二十一条铸件焊补工作所使用的设备必须符合国家安全标准，经过合格的检验，杜绝设备故障引发的事故。
铸钢件补焊工艺守则(完整资料).doc
此文档下载后即可编辑铸钢件补焊工艺守则一、适用范围：适用于碳素钢铸件和低合金钢铸件缺陷的焊补。
二、焊前的准备：1．缺陷部位的清理：焊补前需将铸件缺陷部位的粘砂、氧化皮、气孔、裂纹等缺陷清除干净，并开出净口，使铸件焊补处露出金属光泽。
清理方法：（1）碳弧气刨（2）砂轮打磨（3）火焰切割（4）电焊条挖等。
坡口形状：应根据铸件壁厚和缺陷的特点（大小、深浅）决定，见表一。
说明坡口示意图对于末穿透孔室或裂纹应开成“U”形坡口，裂纹要清理彻底，可用砂轮打磨底部，用五倍放大镜或用着色探伤检验无裂纹等缺陷。
铸件缺陷部位壁厚小于20mm。
一般穿透裂开“V”型坡口。
当坡口间隙比较大时，可垫一块厚3～4mm铜板，焊后将铜板拆去。
铸件缺陷部位壁厚大于20mm。
一般穿透裂开“X”型坡口坡口间隙比较大时，可在间隙处放厚2～4mm 相同材质的钢板。
坡口间隙很大时，可在间隙处嵌入相同材质的填块。
说 明：（1）坡口示意图只用示意坡口各种相关尺寸，由具体实际情况决定。
（2）所有坡口及钝边间隙应要求焊缝能焊透。
2．焊条的选择：应根据母材的要求来选择，见表二表焊接材料 焊 条 备 注ZG230-450 J422、J507 重要结构选用J506、J507ZG270-500 J506、J507 不等强度可选用J426、J φ27ZG310-510 J506、J507 不等强度可选用J426、J φ27ZG 1Cr 18Ni 9T i A137、A132 特殊结构选用A237ZG 0Cr 13Ni 4M OA237ZG 0Cr 13Ni 6M OA237ZG 20MnS i J506、J5073、焊条的焊干要求：碱性低氢型焊条在使用前要求烘干，并做到用多少拿多少，见表三。
表焊条牌号 烘干温度（0C ） 烘干时间（h ）备 注J426 250~3500C 1~2hJ427 300~4000C 1~2hJ506、J507 350~4000C 1~2hA132 100~2000C 1~2hA237 200~2500C 1~2h4、铸件的预热由于材质、结构形状、大小的不同，焊补时会产生应力、变形甚至裂纹，因此焊前铸应进行预热。
铸件焊补工艺规程
铸件焊补工艺规程1 范围本标准规定了泵用灰铸铁件、球墨铸铁件、铸钢件、抗磨白口铸铁件、抗蚀白口铸铁件、铸铜件的焊补工艺、焊后处理、焊条及焊后检查。
本标准适用于图样或其它技术文件中对焊补无特殊规定或特殊要求的泵用灰铸铁件、球墨铸铁件和铸钢件。
2 焊补许可条件2.1铸件需要焊补时，应取得质量管理和技术人员的同意。
2.2需要焊补的铸件许可条件应符合图样及定货合同的有关规定。
3焊补方法3.1气焊法气焊法是把氧气和乙炔作为热源和母体熔化的焊接方法。
焊后应进行消除应力的退火处理，或采用振动时效等有效消除应力的处理方法消除应力。
适用范围：铸件出现铸造缺陷时，在焊补前或焊补后能够采用有效措施，可进行消除应力的热处理或退火处理，能够防止变形和不影响铸件最终加工精度的情况下，可采用气焊。
3.2电弧焊法电弧焊法是采用焊条的电焊方法。
这种方法分为冷焊和热焊两种。
适用范围：一般铸件在非加工部位而且承受压力或强度要求不高的部位，或加工过程中及精加工后发现缺陷，由于不能采取有效的焊补后热处理措施，在断定能够确保使用功能不会因局部受热产生的变形或应力变形而影响质量、精度的情况下，可采用电弧冷焊，但由于焊后容易产生硬化，不要用于焊后再加工的表面。
当材质受热容易产生裂纹时，可采用电弧热焊。
3.3其他方法对于其它的焊补方法，只要焊接牢固，能保证铸件焊补质量，满足产品的使用功能，允许采用。
4、灰铁、球铁铸件焊补工艺4.1气焊4.1.1焊前准备a）用扁铲、凿子、砂轮或其它方法将铸件缺陷内的杂物清理干净，对符合SBB122、SBB137、图样及定货合同有关规定的裂纹、冷隔必须焊补时，应开V形、U形或X坡口，对延伸性裂纹的端部应钻截止孔（直径4~8mm）；b）为了提高焊补部位的熔合性和防止焊接边界激冷以及焊接后的热变形，焊接前应进行预热，预热温度为200～700℃，小件可进行整体预热。
局部预热时，预热范围一般为焊补部位的20倍左右；c）应选用与母体化学成分基本一致的焊丝；灰铸铁件和球墨铸铁件无特殊要求的情况下可选用表1的铸铁气焊丝。
(完整版)铸造焊补工艺规程
(完整版)铸造焊补工艺规程1. 引言本文档旨在制定铸造焊补工艺规程，旨在确保焊补工作的质量和效率。
本规程适用于所有涉及铸造焊补的工作。
2. 定义- 铸造焊补：指在铸造过程中对缺陷或损坏的零件进行修复的工艺。
- 缺陷：指铸造零件上的任何缺陷或不完整的区域。
3. 工艺流程铸造焊补工艺流程包括以下步骤：3.1 零部件准备在进行焊补之前，必须对待修复的零件进行准备，包括清洁和去除表面杂质。
3.2 焊接材料选择选择适当的焊接材料以确保焊补后的零件具有足够的强度和耐久性。
3.3 焊补操作根据零件的缺陷类型和大小，选择合适的焊接方法。
焊补操作应确保焊缝充实且无裂纹。
3.4 冷却和清洗焊补完成后，零件应进行充分冷却，并进行清洗以去除焊接过程中产生的任何残留物。
3.5 检验和质量保证对焊补后的零件进行质量检验，确保其符合设计要求和相关标准。
4. 安全要求进行铸造焊补工作时，必须遵守以下安全要求：- 穿戴适当的个人防护装备，包括防护眼镜、手套和防护服。
- 确保焊接区域周围的工作区域清洁和整洁。
- 严格遵守焊接操作规程和相关安全操作指南。
5. 返工和纠正措施如果焊补后的零件不符合要求或发生了问题，必须及时采取返工和纠正措施，以确保最终的焊补质量满足标准要求。
6. 文件记录应记录铸造焊补过程中的关键信息，包括零件准备、焊接材料使用、焊补操作参数、质量检验结果等。
7. 参考标准在进行铸造焊补工作时，应参考以下标准：- [标准1]- [标准2]- [标准3]8. 修改记录版本号 | 日期 | 修改内容-------|------|--------V1.0 | 日期 | 初始版本V1.1 | 日期 | 修改内容9. 结论本工艺规程旨在确保铸造焊补工作的质量和效率，有助于提高零件修复的可靠性和性能。
各相关人员必须遵守并执行本规程的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸铁件修补工艺守则
1 修补前的准备
1.1 焊补前将缺陷部位杂质清理干净，露出金属本体，铲成坡口。
1.2 单个较大的孔洞类缺陷铲成杯形，如图一所示。
1.3 蜂窝状气孔及散砂眼，按其深度铲成，如图二所示。
1.4 缺陷产生在铸件尖端部位铲成，如图三所示。
1.5 未穿透的裂纹缺陷，在裂纹始末两端（或末端）5~10mm处钻Φ5～Φ8㎜的止裂透孔，在裂纹两侧铲成V字形坡口，如图四所示。
1.6 穿透性的孔洞及裂纹铲成，如图五、图六所示。
图一图二图三
图四
2 焊补
2.1 允许焊补的范围：
2.1.1导轨上不与其它重要零件滑（滚）动结合的表面及端部产生的气孔、缩
孔、砂眼、渣孔等缺陷，当缺陷的数量和尺寸不超过表2.1规定，可用焊补方法修补。
但是重量小于1000㎏的小型铸件，如导轨长度小于1000mm时，不允许焊补。
表2.1
2.1.2 处于导轨端部无相对运动，受力较小部位的裂纹缺陷，在焊接技术能达到规定的质量要求时允许焊补。
2.1.3 固定结合面和外露加工面上的孔洞类缺陷，其总面积不大于所在表面积的5%，每处缺陷面积（最大）不超过3000mm2时，允许焊补。
2.1.4 其他加工面的孔洞类缺陷，如缺陷总面积不大于所有面积的10%时，允许焊补。
2.1.5非加工面的孔洞类缺陷，机械损伤及缺肉等，在不影响机床强度与刚度的前提下，允许焊补，但缺陷总面积不得超过缺陷所在表面面积的15%。
非加工面上的裂纹类缺陷，如果缺陷长度不超过所在表面相应方向长度的1/4时，允许焊补；筋板上的缺陷，其允许焊补长度可不受此限制。
焊补时应采用有效措施，防止裂纹扩展或产生新裂纹。
2.1.6 一般非加工面上，面积大于10000mm2的孔洞类缺陷，可用厚度与铸件。
