水质在线自动监测管理教学内容
精编水污染连续自动监测系统培训4-5章资料
物力资源—P185
（2）交通工具 为了满足维修及时性及便利性的需求，运营公 司需配备必要的交通工具，交通工具可依据具 体情况配备骄车、面包车、客货车、电动自行 车等。
（3）维修工具及实验室设备 （4）备机备件
各运营商都应设有备件库，备有足够的备机、 备件，以保障仪器在最短时间内修复，保证有 效数据的数量。
（5）必须接受相关技术培训和考核，获得相应的上 岗证书。
物力资源—P185
（1）办公环境 运营公司应有固定的办公场所，场所
内有办公桌、计算机、打印机、电话、网络等 有必要的办公设施；有充足的照明、合适的空 调、清洁的环境；有专门用于化验的实验室， 实验室内有必要的实验设备、通风设备、实验 工作台、试剂柜、自来水管等必要设施；技术 文件、作业指导文件齐全；器件分类堆放整齐、 标识；人员的劳动保护齐备。
的日常维护、维修、校准、管理工作，确保用户 仪器设备的正常运转，确保用户数据准确可靠。 对于仪器运行过程中需要更换的耗材及配件由用 户负责购买，运营商负责更换。
部分托管运营收费组成：年耗材费、运营 管理费、运营维护费。
全面托管
全面托管运营指运营商全面负责用户仪 器的日常维护、维修、校准、管理工作， 负责仪器设备的耗材、配件供应及更换， 用户只需调取数据，其他工作由运营商负 责完成。运营商确保用户仪器设备的正常 运转，确保用户数据及时、准确、可靠上 报。
4 .1 概述
1 运营管理的意义
环保设施运营市场化，是彻底打破原有的计划经济管理 模式，实现环保设施的社会化投资、专业化建设、市场化运营、 规范化管理、规模化发展的目标。
运营的市场化给环境保护行政主管部门、排污企业、监 测仪器生产厂商以及环保运营公司都带来诸多益处。
运营模式P184
水环境连续自动监测 水质在线自动监测的项目及仪器
（2）提高学生搜集资料自主学习和分析问题 、解决问题能力。
3
教学内容
水质在线自动监测项目
水质在线自动监测方法 水质在线自动监测仪器
4
1.水质在线自动监测项目
5
1.1 一般指标
（1）水温； （3）电导率； （5）溶解氧；
（2）PH值； （4）浊度；
6
1.2 综合指标监测项目
（1）化学需氧量COD； （3）总需氧量TOD； （3）生化需氧量BOD。
改变了电极内部电解液的pH值。
（4）pH值的变化量与NH3的浓度 成线性相关，由电极感测出来，由
图12 氨敏电极电位感测原理 主机换算成NH3浓度。 28
水质在线自动监测项目及仪器
教学目标
1.能力目标 （1）能够正确阐述主要水质 指标或污染物的在线监测仪器 及原理； （2）能够简述水质在线自动 监测系统运行管理常识。
2.知识目标 （1）可在线自动监测的水质指 标及其监测方法； （2）常见水质在线监测仪器。
2
3.素质目标
教学目标
（1）听从指挥、认真负责的团队合作精神；
图8 单通道TOC连续 自动测定仪工作原理
（1）定量泵连续采集水样并送入混 合槽，在混合槽内与以恒定流量输送 来的稀盐酸溶液混合，使水样pH达 2~3，碳酸盐分解为CO2，经除气槽 随鼓入的氮气排出。 （2）已除去无机碳化合物的水样和 氧气一起进入850~950℃的燃烧炉， 则水样中的有机碳转化为CO2，经除 湿后，用非色散红外分析仪测定。 （3）用邻苯二甲酸氢钾作标准物质 定期自动对仪器进行校正。
离子选择电极法
离子选择电极法
离子选择电极法
离子选择电极法或膜浓缩-电导率法
比色法
比色法或紫外吸收法
水质在线监测仪技术培训
17秒。 三 时间：
即加热消解、冷却和混合时间，比手工滴定时间要少，加热消解时 间一般在20-30分钟。
以上三点是最主要的因素，合理调试可以测试值接近真实直，当然影 响COD值的还有其他因素。
第10页/共20页
十、仪器的主要特点
可接RS232和RS485串口进行通讯。可进行反控。 二 模拟输出：
可选0-20mA和4-20mA两种输出
第12页/共20页
十二、CODCr滴定法的检测原理
供氧量
耗氧量 COD
亚铁铵 消耗量
重铬酸 钾溶液
空白 实验
水样 测定
耗氧量
亚铁铵 标定
空白 实验
水样 测定
第13页/共20页
十三、CODCr滴定法滴定终点的判定
+ + 6Fe3+ 2Cr3+ 7H2O
未到终点 刚到终点
+ —0
0
0
+
+
+
+
刚过终点
Hale Waihona Puke 0++
+
电子转移
Fe2+ -e = Fe3+ Fe3+ +e = Fe2+ Cr6+ +e = Cr3+
第5页/共20页
五、有关计算
• 原理
水样以重铬酸钾为氧化剂，以硫酸银为催化剂，以硫酸汞为去干 扰剂，在强硫酸介质中加热回流氧化后，以硫酸亚铁铵为滴定液，滴定 水中未被还原的过量的重铬酸钾，由消耗的硫酸亚铁铵的量换成消耗氧 的质量浓度。
• 一 测量范围宽： 测量范围0-10000mg/L（理论上可达到0-12000mg/L),可根据
水质在线检测管理制度
水质在线检测管理制度一、总则为了提高水质在线检测的效率和准确性，保障水质安全，我们制定了水质在线检测管理制度，以规范相关工作流程和操作规范，确保工作的顺利进行。
二、水质在线检测管理制度的内容1. 检测设备的维护（1）定期维护检测设备，确保设备的正常运行。
定期检查仪器仪表的连接情况，确保仪器工作正常。
（2）检测设备的清洁，保持设备的干净整洁。
要定期清洗检测设备的各个部件，防止污垢积聚影响仪器的测量精度。
2. 检测标准的制定（1）根据环保法规和相关标准，确定水质检测的指标和方法。
（2）对检测指标进行评估分级，确定不同级别的标准，以便对水质进行更加细致的监测和管理。
3. 检测人员的素质和技能要求（1）水质在线检测人员应具备相关专业知识和技能，能够熟练操作检测设备和进行数据处理。
（2）定期培训检测人员，提高其水质检测技能和应急处理能力。
4. 检测记录的管理（1）建立完善的数据管理系统，记录每次检测的数据和结果。
（2）定期对检测记录进行汇总和分析，及时发现水质变化的趋势和异常情况。
5. 检测质量的监督（1）定期对水质在线检测质量进行抽查，并进行评估。
（2）建立检测结果的复核机制，确保检测数据的准确性和可靠性。
6. 异常情况处理（1）一旦发现水质在线检测结果异常，应及时报告相关部门，采取相应的措施进行处理。
（2）建立应急预案，对可能发生的水质问题进行预警和处理，保障居民饮水安全。
7. 工作流程的规范（1）建立水质在线检测的工作流程和操作规范，明确各个环节的职责和要求。
（2）对工作流程进行定期审核和调整，确保其与实际情况相符合。
8. 绩效考核和激励机制（1）建立水质在线检测人员的绩效考核机制，根据检测数据的准确性和工作效率给予奖惩。
（2）建立激励机制，鼓励水质在线检测人员积极工作，提高工作积极性和效率。
9. 安全防护工作（1）对水质在线检测设备和仪器进行安全检查和维护，确保工作环境的安全。
（2）定期进行安全培训，提高员工的安全意识和应急处理能力。

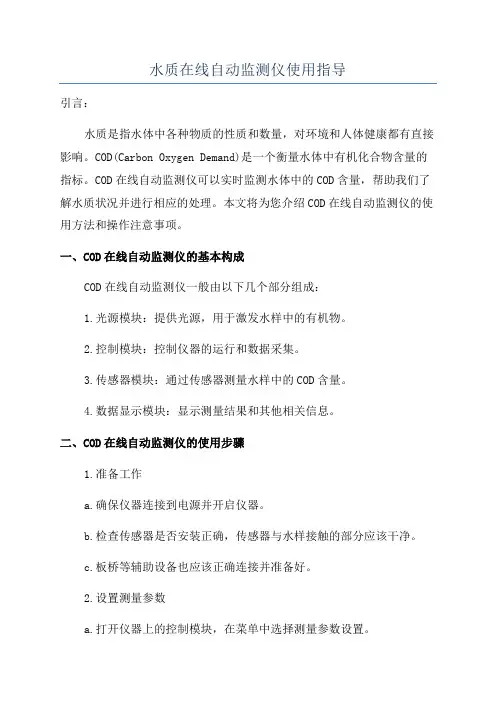

水质在线自动监测仪使用指导
水质在线自动监测仪使用指导引言：水质是指水体中各种物质的性质和数量，对环境和人体健康都有直接影响。
COD(Carbon Oxygen Demand)是一个衡量水体中有机化合物含量的指标。
COD在线自动监测仪可以实时监测水体中的COD含量，帮助我们了解水质状况并进行相应的处理。
本文将为您介绍COD在线自动监测仪的使用方法和操作注意事项。
一、COD在线自动监测仪的基本构成COD在线自动监测仪一般由以下几个部分组成：1.光源模块：提供光源，用于激发水样中的有机物。
2.控制模块：控制仪器的运行和数据采集。
3.传感器模块：通过传感器测量水样中的COD含量。
4.数据显示模块：显示测量结果和其他相关信息。
二、COD在线自动监测仪的使用步骤1.准备工作a.确保仪器连接到电源并开启仪器。
b.检查传感器是否安装正确，传感器与水样接触的部分应该干净。
c.板桥等辅助设备也应该正确连接并准备好。
2.设置测量参数a.打开仪器上的控制模块，在菜单中选择测量参数设置。
b.根据需要选择测量范围、测量周期和报警阈值等参数。
c.确认设置后保存并退出设置界面。
3.开始测量a.将待测水样收集到样品容器中。
b.将样品容器连接到仪器的传感器模块。
c.确保传感器和样品接触的部分完全浸入水样中。
d.在控制模块上选择开始测量，仪器将开始对水样进行COD测量。
4.监测数据记录和分析a.仪器将自动记录测量结果，并可以显示在数据显示模块上。
b.用户可以根据需要将数据保存到外部存储设备中，以备后续分析和处理。
三、COD在线自动监测仪的操作注意事项1.仪器的使用和操作必须按照操作指导和说明书进行，避免操作错误。
2.仪器和传感器应定期进行维护和校准，确保测量结果的准确性。
3.操作环境应保持干净、整洁，并避免强光直射到仪器和传感器上。
4.操作人员应具有相关的安全知识和操作训练，避免发生意外事故。
5.仪器使用后应妥善存放，避免受到损坏和污染。
结论：COD在线自动监测仪是现代水质监测的重要设备，通过实时监测COD 含量，可以帮助我们了解水质情况并及时采取相应的处理措施。
水质在线自动监测管理

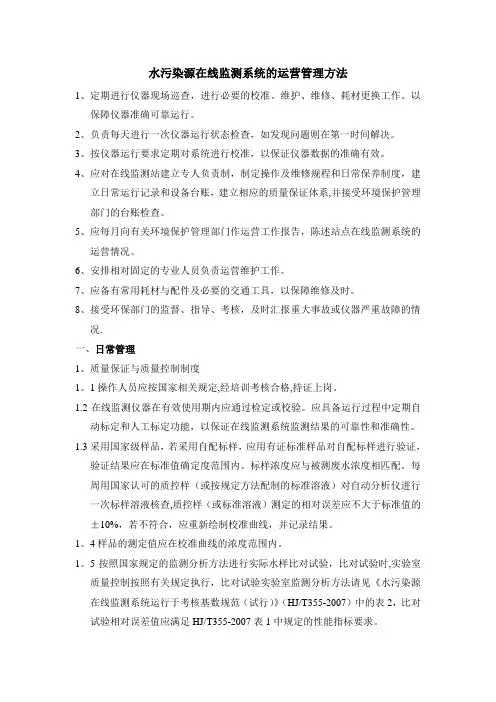

水污染源在线监测系统的运营管理方法1、定期进行仪器现场巡查，进行必要的校准、维护、维修、耗材更换工作。
以保障仪器准确可靠运行。
2、负责每天进行一次仪器运行状态检查，如发现问题则在第一时间解决。
3、按仪器运行要求定期对系统进行校准，以保证仪器数据的准确有效。
4、应对在线监测站建立专人负责制，制定操作及维修规程和日常保养制度，建立日常运行记录和设备台账，建立相应的质量保证体系,并接受环境保护管理部门的台账检查。
5、应每月向有关环境保护管理部门作运营工作报告，陈述站点在线监测系统的运营情况。
6、安排相对固定的专业人员负责运营维护工作。
7、应备有常用耗材与配件及必要的交通工具，以保障维修及时。
8、接受环保部门的监督、指导、考核，及时汇报重大事故或仪器严重故障的情况.一、日常管理1、质量保证与质量控制制度1。
1操作人员应按国家相关规定,经培训考核合格,持证上岗。
1.2在线监测仪器在有效使用期内应通过检定或校验。
应具备运行过程中定期自动标定和人工标定功能，以保证在线监测系统监测结果的可靠性和准确性。
1.3采用国家级样品，若采用自配标样，应用有证标准样品对自配标样进行验证，验证结果应在标准值确定度范围内。
标样浓度应与被测废水浓度相匹配。
每周用国家认可的质控样（或按规定方法配制的标准溶液）对自动分析仪进行一次标样溶液核查,质控样（或标准溶液）测定的相对误差应不大于标准值的±10%，若不符合，应重新绘制校准曲线，并记录结果。
1。
4样品的测定值应在校准曲线的浓度范围内。
1。
5按照国家规定的监测分析方法进行实际水样比对试验，比对试验时,实验室质量控制按照有关规定执行，比对试验实验室监测分析方法请见《水污染源在线监测系统运行于考核基数规范（试行）》（HJ/T355-2007）中的表2，比对试验相对误差值应满足HJ/T355-2007表1中规定的性能指标要求。
1。
6样品的采集和保存要严格执行《地表水和污水监测技术规范》（HJ/T91-2002）的有关规定，实施全过程质量控制和质量保证。
在线自动水质监测仪制作课程大纲-绿色种子计划
《在线自动水质监测仪制作》课程大纲本课程主要面对环境保护NGO成员和科技爱好者，在水质监测的知识基础上，概述表征水污染状况的各类水质指标，以及水质监测的基本方法（详细内容可参考“绿色种子计划”环境网络课程《水质监测》课程），重点讲授基于Arduino 的在线自动水质监测仪的设计、制作、使用、维护。
本课程将评价在线水质监测的优势，介绍在线监测仪的目标、流程，以及花费预算。
选取典型水污染案例（工业废水排污口监测），介绍从监测计划的制定，到监测指标的选取，再到在线监测程序开发，以及数据的采集、整理、分析、报告的整个过程，最终形成完整的、实用性强的在线水质监测方案。
本课程共10课时，每课时授课时间50 分钟；1 次课堂项目。
1. 课程目标• 为有一定环境保护基础知识的NGO成员，以及对水污染问题感兴趣的科技爱好者，提供在线水质监测的实用技能。
• 通过课程学习，学生能够通过分析水污染现状，合理制定水质监测计划，选取水质监测指标。
• 学员完成整个课程学习后，具备水质指标在线监测程序开发的能力，并能够设计和开展应用在线监测仪的水质监测项目。
2. 预先要求•学员需对电脑程序语言和电路板有简单了解•学员需有基本的化学基础。
认识常见的化学式，了解化学反应的基本知识，了解溶解度、沉淀、酸碱中和等化学概念。
可能涉及一定的有机化学知识。
•学员需有一定的英文阅读能力，大约相当于大学英语四级水平。
•欢迎零基础学员参加课程，但需在课程期间付出更多努力3. 软件要求• 在线水质监测程序均在开源免费的Arduino平台上设计开发。
• 课程作业需以微软Word 或其他文字编辑软件的形式提交；作业会需用到微软Excel 进行数据处理。
• 课程视频可用各种视频软件播放。
课件可用微软PowerPoint 打开播放。
4. 课程考核形式及要求• 课程的考核主要有作业考试和课堂项目两种形式。
平时作业得分占总分的60%，课堂项目得分占总分的40%。
水在线第四章水质在线自动监测仪器运行管理资料教程
河北省污染治理设施运营培训中心 概述（C）：
了解 运营管理的意义；
环境保护设施专门运营单位资质认定 的有关内容；
常见运营模式与责任划分。
9
河北省污染治理设施运营培训中心
4.2运营公司的基本要素
4.2.1 人力资源 －人员构成： 包括技术、质量监督；专业运营工程师、档案管理、财务、化 验、司机等。 －素质要求： 1敬业、科学工作态度、良好配合作风。 2组织者对系统的全面了解和组织能力。 3岗位人员对专业有足够的技术知识和实际工作能力。 4正确熟练掌握设备的操作和使用，及时判断和排除故障。 5必须接受严格技术培训和考核，获得相应的上岗证书。
28
河北省污染治理设施运营培训中心
运营与日常维护（5）
－其他预防性维护 1 机房、实验室、监测房、设备等要保持清洁，避免仪器振动，使
房内的温度、湿度满足仪器正常运行的要求。 2 保持各仪器管路通畅，出水正常，无漏液。 3 电源控制器、空调等辅助设备要进行经常性检查。 4 按照仪器说明书的要求对仪器进行维护保养，对易耗品按规定定
－维修工具及实验室设备 工具类可分为便携式和固定式。实验室设备类可分为仪器设备、化玻设备和试剂。
－备机备件 应设有备件库，有足够的备机、备件确保在线监测的仪器设备正常运行。
工具、实验室设备、常用备件参照表4－1、4－2、4－3。
11
河北省污染治理设施运营培训中心
4.2.3 财力资源
财力资源是保证正常运营的动力之源。
河北省污染治理设施运营培训中心
第四章 水质在线自动监测仪器运行管理
河北省污染治理设施运营培训中心 本章重点与难点
水质在线监测仪器的 维护维修常识。
2
河北省污染治理设施运营培训中心 4.1概述：
水质(COD)在线自动监测仪使用指导
水质(COD)在线自动监测仪使用说明1. COD自动分析管理系统主界面开机后，系统软件自动运行，进入如下界面：进入主界面后，通过点击界面上的按钮，来实现不同的功能。
2．登陆在触摸屏上点击“登陆”按钮后，出现如下界面。
通过输入系统默认的原密码（原密码为lf），点击确定后，登陆系统成功，此时主界面如下。
在界面的右边区域出现了一些设置选项，通过点击不同的设置按钮可以实现不同的设置。
下面依次说明各个点击按钮的作用。
3．通道定义在界面上显示的通道号为实际的电磁阀的通道号，在修改通道定义时请确保输入的字符为整数。
4．时间定义5．试剂定义和试剂校正试剂容量定义和试剂存量校正的目的是提醒操作者当前各试剂的存量，如果三种试剂中大于或等于一种试剂容量为0，那么自动分析过程将不能继续。
操作者可以通过各试剂容量和存量值来判断是否需要加入试剂。
6．线性校正在本界面中按下“计算”按钮后，将自动绘制校正曲线，并根据最小二乘法计算校正直线的K值、b值以及相关系数。
按下“计算”按钮后显示界面如下。
在每台机器投入使用前，需要对每个光检盒进行线性校正，需要测量5个邻苯样本并确定它们吸光度（k＝1，b＝0的COD值）。
校正曲线第一步：测量吸光度时需要将k值设为1，b值设为0。
此时可以直接将上面显示界面中的k值、b值直接改为1和0，并按下“保存”按钮这样k值和b值就可以保存。
保存以后就可以退出本界面。
校正曲线第二步：取5个邻苯样本，进行COD分析，得出5个样本的吸光度值。
校正曲线第三步：将样本的吸光度值填入到下面界面中。
按下计算“按钮”后，进入校正直线界面。
在本界面中可以得到校正直线的k值、b值、相关系数值。
只有相关系数值大于0.99而且线性校正曲线图中的5个蓝色点非常靠近黑色的直线，这5个邻苯样本的吸光度值才有效，否则需要修改重新进行邻苯吸光度值的标定。
按下“保存”按钮后，保存计算后的k值、b值，然后就可以退出本界面。
7．工作参数在本界面中可以设定系统进行自动分析的工作时间等参数。
水污染连续自动监测系统培训大纲资料
化学需氧量
• 化学需氧量 (COD)，是指在强酸并加热条件下，用重 铬酸钾作为氧化剂处理水样时所消耗氧化剂的量，用 氧的mg/L来表示。
• 化学需氧量反映了水中受还原性物质污染的程度，水 中还原性物质包括有机物、亚硝酸盐、亚铁盐、硫化 物等。水被有机物污染是很普遍的，因此化学需氧量 也作为有机物相对含量的指标之一，但只能反映能被 氧化的有机污染，不能反映多环芳烃、PCB，二恶英 类等的污染状况。
教学大纲的内容范围
• 以统一教材《水污染连续自动监测系统》（试用）的 内容范围编制。
• 按教材逐章分别给出教学的基本内容和要求。 • 水质在线监测仪器原理与操作为主，辅以其它相关知
识和技能，在学时分配上作了适当安排。 • 全部教学按统一教材《水污染连续自动监测系统》
（试用）中的章节，其中第一、二章为重点；第三、 四、五章为熟悉内容；由于教学学时和培养目标的要 求，不作为要求的内容在大纲中用D符号标出。
⑤ 测定水样的同时，以20.00mL重蒸馏水，按同 样操作步骤作空白试验。记录滴定空白时硫酸 亚铁铵标准溶液的用量。
CODcr的计算
化学需氧量测定的标准方法
2、库仑法
水样以重铬酸钾为氧化剂，在10.2mol/L硫酸 介质中回流氧化后，过量的重铬酸钾用电解产 生的亚铁离子作为库仑滴定。根据电解产生亚 铁离子所消耗的电量，按照法拉第定律进行计 算。
难点：实验过程中容易出现的问题和注意 点。
教学内容与要求
化学需氧量（CODcr）（A）
• 熟悉CODcr的定义以及测CODcr意义。 • 掌握实验室测量方法的原理、硫酸银的催化
作用、干扰及其消除、方法的适用范围、回流 装置、试剂配制、操作步骤、计算以及误差分 析。 • 掌握实验过程中容易出现的问题和注意点。
水质在线自动监测培训(共39张PPT)
分析方法： 高锰酸盐指数〔CODmn〕：氧化复原滴定法
总有机碳〔TOC〕
• 总有机碳是以构成有机物的根本成分—碳的
总量来表示有机污染物的。
• 分析方法：
•
非分散红外吸收法〔干法〕
总酚〔total phenol 〕
酚类化合物属于高毒物质。 水的酚污染主要来自炼油、焦化、造纸、制革、化工
解物，。在无氧环境中，水中存在的亚硝酸盐亦可受微生物作用 ，复原为氨。有氧环境中，水中氨亦可转变为亚硝酸盐，或继续 转变为硝酸盐。
• 测定水中各种兴叹的氮化合物，有助于评价水体被污染和自净状
态。
• 分析方法：
•
水杨酸比色法
总氮〔TN〕
• 大量生活污水或含氮工业废水排入水体，使水中有机氮
和各种无机氮化物含量增加，生物和微生物累的大量繁 殖，消耗水中溶解氧，使水体质量恶化，湖泊，水库中 韩一定量的氮，磷类物质时，造成浮游生物繁殖旺盛， 出现富营养化状态，因此总氮是衡量水质的重要指标之 一。
示水的酸碱程度。
• 分析方法：
玻璃电极法
浊度
• 浊度是由于水中含有泥沙、粘土、有机物、
无机物、浮游生物和微生物等悬浮物质所造 成的，可使光散射或吸收。
• 分析方法：
光散射法
电导率
• 电导率是以数字表示溶液传到电流的能力。
• 分析方法：
电导池法。
溶解氧
温度传感•器法〔铂电阻法水〕 体中溶解氧的多少，反映了水体受污染的程度
• 游温离度性 传余感氯器：法一〔⑷般铂指电水阻营中法的〕养氯元分子素、次指氯酸标分子，及如次氯氨酸离氮子。、硝态氮、亚硝态氮、有机氮、总氮、
水质在线自动监测管理
1 、定期进行仪器现场巡查，进行必要的校准、维护、维修、耗材更换工作。
以保障仪器准确可靠运行。
2 、负责每天进行一次仪器运行状态检查，如发现问题则在第一时间解决。
3 、按仪器运行要求定期对系统进行校准，以保证仪器数据的准确有效。
4 、应对在线监测站建立专人负责制，制定操作及维修规程和日常保养制度，建立日常运行记录和设备台账，建立相应的质量保证体系，并接受环境保护管理部门的台账检查。
5、应每月向有关环境保护管理部门作运营工作报告，陈述站点在线监测系统的运营情况。
6 、安排相对固定的专业人员负责运营维护工作。
7 、应备有常用耗材与配件及必要的交通工具，以保障维修及时。
8、接受环保部门的监督、指导、考核，及时汇报重大事故或者仪器严重故障的情况。
一、1、质量保证与质量控制制度1.1 操作人员应按国家相关规定，经培训考核合格，持证上岗。
1.2 在线监测仪器在有效使用期内应通过检定或者校验。
应具备运行过程中定期自动标定和人工标定功能，以保证在线监测系统监测结果的可靠性和准确性。
1.3 采用国家级样品，若采用自配标样，应用有证标准样品对自配标样进行验证，验证结果应在标准值确定度范围内。
标样浓度应与被测废水浓度相匹配。
每周用国家认可的质控样(或者按规定方法配制的标准溶液)对自动分析仪进行一次标样溶液核查，质控样(或者标准溶液)测定的相对误差应不大于标准值的±10%，若不符合，应重新绘制校准曲线，并记录结果。
1.4 样品的测定值应在校准曲线的浓度范围内。
1.5 按照国家规定的监测分析方法进行实际水样比对试验，比对试验时，实验室质量控制按照有关规定执行，比对试验实验室监测分析方法请见《水污染源在线监测系统运行于考核基数规范(试行)》(HJ/T355-2022)中的表2，比对试验相对误差值应满足HJ/T355-2022 表1 中规定的性能指标要求。
1.6 样品的采集和保存要严格执行《地表水和污水监测技术规范》(HJ/T91-2002)的有关规定，实施全过程质量控制和质量保证。
水污染连续自动监测系统培训45章
每周工作
每周1~2次对监测系统进行现场维护，现场维护内容 包括：
（1）检查各台自动分析仪及辅助设备的运行状态和主 要技术参数，判断运行是否正常。
（2）检查自来水供应、泵取水情况，检查内部管路是 否通畅，仪器自动清洗装置是否运行正常，检查各 自动分析仪的进样水管和排水管是否清洁，必要时 进行清洗。定期清洗水泵和过滤网。
质控样试验
运行维护人员每月应对每个站点所 有自动分析仪至少进行1次质控样试验， 采用国家认可的两种浓度的质控样进行试 验，一种为接近实际废水浓度的质控样品， 另一种为超过相应排放标准浓度的质控样 品，每种样品至少测定2次，质控样测定 的相对误差不大于标准值的±10%。
季度工作—P199
季度维护
每3个月至少对总有机碳（TOC）水质在线自动分析 仪试样计量阀等进行一次清洗。检查化学需氧量 （CODCr）水质在线自动监测仪水样导管、排水导管、 活塞和密封圈，必要时进行更换，检查氨氮水质自动 分析仪气敏电极膜，必要时进行更换。 根据实际情况更换化学需氧量（CODCr）水质在线自 动监测仪水样导管、排水导管、活塞和密封圈，每年 至少更换一次总有机碳（TOC）水质在线自动分析仪 注射器活塞、燃烧管、CO2吸收器。
4 .1 概述
1 运营管理的意义
环保设施运营市场化，是彻底打破原有的计划经济管理模式， 实现环保设施的社会化投资、专业化建设、市场化运营、规范化 管理、规模化发展的目标。
运营的市场化给环境保护行政主管部门、排污企业、监测仪 器生产厂商以及环保运营公司都带来诸多益处。
运营模式P184
部分托管 部分托管运营指运营商只负责用户仪器设备的
仪器的检修
（4）仪器经过维修后，在正常使用和运行之前应确保 维修内容全部完成，性能通过检测程序，按国家有 关技术规定对仪器进行校准检查。若监测仪器进行 了更换，在正常使用和运行之前应对仪器进行一次 校验和比对实验，校验和比对试验方法详见 HJ/T355-2007第4章、第5章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水污染源在线监测系统的运营管理方法1、定期进行仪器现场巡查，进行必要的校准、维护、维修、耗材更换工作。
以保障仪器准确可靠运行。
2、负责每天进行一次仪器运行状态检查，如发现问题则在第一时间解决。
3、按仪器运行要求定期对系统进行校准，以保证仪器数据的准确有效。
4、应对在线监测站建立专人负责制，制定操作及维修规程和日常保养制度，建立日常运行记录和设备台账，建立相应的质量保证体系，并接受环境保护管理部门的台账检查。
5、应每月向有关环境保护管理部门作运营工作报告，陈述站点在线监测系统的运营情况。
6、安排相对固定的专业人员负责运营维护工作。
7、应备有常用耗材与配件及必要的交通工具，以保障维修及时。
8、接受环保部门的监督、指导、考核，及时汇报重大事故或仪器严重故障的情况。
一、日常管理1、质量保证与质量控制制度1.1操作人员应按国家相关规定，经培训考核合格，持证上岗。
1.2在线监测仪器在有效使用期内应通过检定或校验。
应具备运行过程中定期自动标定和人工标定功能，以保证在线监测系统监测结果的可靠性和准确性。
1.3采用国家级样品，若采用自配标样，应用有证标准样品对自配标样进行验证，验证结果应在标准值确定度范围内。
标样浓度应与被测废水浓度相匹配。
每周用国家认可的质控样（或按规定方法配制的标准溶液）对自动分析仪进行一次标样溶液核查，质控样（或标准溶液）测定的相对误差应不大于标准值的±10%，若不符合，应重新绘制校准曲线，并记录结果。
1.4样品的测定值应在校准曲线的浓度范围内。
1.5按照国家规定的监测分析方法进行实际水样比对试验，比对试验时，实验室质量控制按照有关规定执行，比对试验实验室监测分析方法请见《水污染源在线监测系统运行于考核基数规范（试行）》（HJ/T355-2007）中的表2，比对试验相对误差值应满足HJ/T355-2007表1中规定的性能指标要求。
1.6样品的采集和保存要严格执行《地表水和污水监测技术规范》（HJ/T91-2002）的有关规定，实施全过程质量控制和质量保证。
2、在连续排放情况下，化学需氧量（COD）水质在线自动监测仪、总磷水质自动分析仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪和氨氮水质自动分析仪等至少每小时获得一个监测值，每天要保证有24个测试数据；PH值、温度和流量至少每10分钟获得一个监测值。
间隙排放期间，应根据实际排水时间确定获得的监测值。
对于COD水质在线自动监测仪、总磷水质在线自动分析仪、TOC水质在线自动分析仪、UV吸收水质在线自动在线监测仪和氨氮水质自动分析仪，监测数据应不小于污水累计排放小时数。
对于PH值、温度和流量，监测数据数应不小于累计排放小时数的6倍。
设备运转率应达到90%，以保证监测数据的数量要求。
设备运转率公式如下：设备运转率（%）＝实际运行天数/排放天数×100%二、监测系统的维护工作1、每日工作（1）运营单位应每日上午、下午远程检查仪器运行状态，检查数据传输系统是否正常，如发现数据有持续异常情况，应立即前往站点进行检查。
（2）每48小时自动进行TOC、氨氮、总磷水质在线自动分析仪及COD水质在线自动监测仪、UV吸收水质在线自动监测仪的零点和量程校正。
2、每周工作每周1~2次对监测系统进行现场维护，内容包括：（1）检查各台自动分析仪及辅助设备的运行状态和主要技术参数，判断运行是否正常。
（2）检查自来水供应、泵取水情况，检查内部管路是否通畅，仪器自动清洗装置是否运行正常，检查各自动分析仪的进样水管和排水管是否清洁(必要时进行清洗)，定期清洗水泵和过滤网。
（3）检查站点房内电路系统、通讯系统是否正常。
（4）对于用电极法测量的仪器，检查标准溶液和电极填充液，进行电极探头的清洗。
（5）若站点使用气体钢瓶，应检查载气气路系统是否密封，气压是否满足使用要求。
（6）检查各仪器标准溶液和试剂是否在有效使用期内，按相关要求定期更换标准溶液和分析试剂。
（7）观察数据采集传输仪的运行情况，并检查连接处有无损坏，对数据进行抽样检查，对比自动分析仪、数据采集传输仪及上位机接收到的数据是否一致。
3、月度工作每月现场维护内容（1）TOC水质在线自动分析仪检查TOC-COD转换系数是否适用，必要时进行修正。
对TOC水质在线自动分析仪载气气路的密封性、泵、管、加热炉温度等进行一次检查，检查试剂余量必要时添加或更换；检查卤素洗涤器、冷凝器水封容器、增湿器，必要时加蒸馏水。
（2）PH水质在线自动分析仪PH水质在线自动分析用酸液清洗一次电极，检查PH电极是否钝化，必要时进行更换，对采样系统进行一次维护。
（3）COD水质在线自动监测仪检查内部试管是否被污染，必要时进行清洗。
（4）流量计检查超声波流量计高度是否发生变化。
（5）UV吸收水质在线自动监测仪检验UV-COD转换曲线是否适用。
必要时进行修正。
（6）氨氮水质在线自动分析仪检查气敏电极表面是否清洁，对仪器管路进行保养、清洁。
（7）总磷水质在线自动分析仪检查采样部分、计量单元、反应器单元、加热器单元、检测器单元的工作情况，对反应系统进行清洗。
（8）水温进行现场水温比对试验。
（9）其他现场维护内容每月的现场维护内容还包括对在线监测仪器进行一次保养，对水泵和取水管路、配水和进水系统、仪器分析系统进行维护。
对数据存储和控制系统工作状态进行一次检查，对自动分析仪进行一次日常校验。
检查监测仪器的接地情况，检查监测用房的防雷措施。
（10）每月进行一次实验室比对除流量外，运营维护人员每月还应对每个站点所有的自动监测仪至少进行一次自动监测方法与实验室标准方法的比对试验，试验结果应满足标准的要求。
实际水样比对试验相对误差的公式：A（%）＝（Xn-Bn）/B n×100%A---为实际水样比对实验相对误差；Xn---为在线仪器第n次测量值；Bn---为对应实验室标准方法测定值；n---比对次数。
实际水样比对实验或校验的结果不满足HJ/T355-2007表1中规定的性能指标要求时，应立即重新进行第二次比对实验或校验。
连续三次结果不符合要求时，应采用备用仪器或手工法监测。
备用仪器在正常使用和运行之前应进行校验和比对试验。
运营维护人员每月应对每个站点的所有自动分析仪至少进行一次质控样测试，采用国家认可的两种浓度的质控样进行测试，一种为接近实际废水浓度的质控样品，另一种为超过相应排放标准浓度的质控样品，每种样品至少测定2次，质控样测定的相对误差应小于标准值的±10%。
4、季度维护（1）每3个月至少对TOC自动监测仪式样计量阀等进行一次清洗。
检查仪器水样导管、排水导管、活塞和密封圈，必要时进行更换，检查氨氮自动监测仪气敏电极膜，必要时进行更换。
根据实际情况更换COD自动监测仪水样导管、排水导管、活塞和密封圈。
每年至少更换一次TOC自动监测仪注射器活塞、燃烧管、CO2吸收器。
（2）季度校验每季度进行现场校验，可采用自动校准或手工校准。
现场校验内容包括：重复性试验、零点漂移和量程漂移试验。
三、预防性维护1、保持机房、实验房、监测用房（监控箱）以及设备的清洁，避免仪器振动，保证监测用房内的温度就、湿度满足仪器正常运行的需求。
2、保持各仪器管路通畅，出水正常，无漏液。
3、对电源控制器、空调等辅助设备要进行经常性的检查。
4、其他维护内容应按相关仪器说明书的要求进行仪器维护保养、易耗品的定期更换工作。
5、操作人员在对系统进行日常维护时，应做好巡检记录，巡检记录应包含该系统的运行状况、系统辅助设备运行状况、系统校准工作等必检项目和记录，以及仪器说明书中规定的其他检查项目和校准、维护保养、维修记录。
6、仪器废液应送相关单位妥善处理。
四、仪器的检修1、日常检修要求（1）在线监测设备需要停用、拆除或者更换的，应当事先报经环境保护有关部门批准。
（2）运营单位发现故障或接到故障通知，应在24小时内赶到现场进行处理。
（3）对于一些容易诊断的故障，如电磁阀控制失灵、膜裂损、气路赌赛、数据仪死机等，可携带工具或者备件到现场进行针对性的维修。
此类故障维修时间不应超过8小时。
对不易诊断和维修的仪器故障，若72小时内无法排除，应安装备用仪器。
（4）仪器经过维修后，在正常使用和运行之前应确保维修内容全部完成，性能通过检测程序，按国家有关技术规定对仪器进行校准检查。
若监测仪器进行了更换，在正常使用和运行之前应对仪器进行一次校验和比对实验，校验和比对试验方法详见HJ/T355-2007中的第4点（数据质量要求）第5点（校验）。
（5）若数据存储/控制仪发生故障，应在12小时内修复或更换，并保证已采集的数据不丢失。
（6）应备有足够的备品备件及备用仪器，对其使用情况进行定期清点，并根据实际需要进行增购，以不断调整和补充各种备品备件及备用仪器的存储数量。
（7）在线监测设备因故障不能采集、传输数据时，应及时向环境保护有关部门报告，必要时采用人工方法进行监测。
人工监测的周期应不少于每2周一次。
监测技术要求参照HJ/T91-2002执行。
2、常用仪器的故障分析与排除（1）COD在线监测仪◆输送故障①进样故障---水压小；进样时间短；电路故障；进样阀坏。
②试剂泄漏---管路老化；两位三通阀坏。
③试剂不能自动进入---光耦失控或查看光耦与光耦座间是否连接好；检查光耦线。
④蠕动泵不采水---电机驱动电压不够；驱动器故障或软管变形老化。
◆其他故障①动作不到位---杂物堵塞或卡住阀芯；电路故障。
②消解器温度过高或过低---铂电阻损坏；温控仪损坏；热装置损坏。
③AD值过低或异常---光度计电源故障；可调电阻器未调节好；发光二极管损坏或老化；光敏二极管损坏；AD模块损坏。
④零点电压超高---光门控制失灵；光度计零漂大。
⑤无流量---流量探头无电流电压；流量探头要有电流电压但无信号电压；数据接口未接好；AD模块损坏（无AD信号）。
（3）氨氮在线监测仪（气敏电极法）①测量值偏高---校准液不准确或失效；气透膜有气泡；气透膜脏污；电极故障；气透膜老化或损坏。
②测量值偏低---校准液不准确或失效；缺试剂；电极响应缓慢；气透膜脏污；电极故障；气透膜老化。
③校准无效---校准液不准确或失效；缺校准液；电极响应缓慢；气透膜脏污；电极故障；气透膜老化。
④流通池温度异常---温度传感器出现故障；环境温度超出仪器要求的环境温度范围。
水质在线监测系统管理制度一、保证在线监测系统正常稳定的运行，获取最多的有效数据和信息。
二、对在线监测系统获得的监测数据、统计报告、图表等与污水处理单位有关的重要资料，必须严格保密，未经许可，不准向其他第三方机构提供。
三、在线监测子站房内配备各种必要的安全设施（通风、恒温、恒湿、消防等设施），并定期检查，保证随时可以使用。
