图块是平面布置图的重要组成部分，如何将不同的图块排列组合，同时还要符合不同功能空间 的需求，是平面布置的重点。同时平面布置图的绘制也要注意人在空间中不同行为所需要的尺寸， 以及整体空间的动线规划，以此达到高效、舒适的目的。
一 图块的绘制 二 客厅图块组合配置 三 餐厅图块组合配置 四 卧室图块组合配置
餐厅中的家具主要是根据餐厅面积和家庭人口数进行选择。一般来说，餐 桌大小不超过整个餐厅的 1/3。 其中，大多数家庭会选用方形餐桌，其优 点是比较方正，容易摆放。餐桌的周围通常都伴有餐边柜辅助收纳，在布 置餐边柜时要注意餐边柜与餐桌之间的拿取距离。
三、餐厅图块组合配置
（1）进餐的常见布置尺寸
平面布置图的 绘制方法
二、客厅图块组合配置
平面布置图的 绘制方法
（1）通行距离尺寸关系
通行距离主要是为保障人能够在家具间顺利行走，保证动线的流畅性， 给居住者更好的居住体验。因此，通常为了满足居住者的需求，在进行 平面布置的时候，沙发与茶几间可留760~910mm 的距离来方便通行， 沙发转角的间距为200mm。
二、客厅图块组合配置
三、餐厅图块组合配置
平面布置图的 绘制方法
三、餐厅图块组合配置
平面布置图的 绘制方法
三、餐厅图块组合配置
平面布置图的 绘制方法
四、卧室图块组合配置
平面布置图的 绘制方法
四、卧室图块组合配置
学习目标
基本卧本小室了节图解重块户点的型讲组改解合造 施配工置。方 式 。
学习重点
了解卧室图块的配 置方法。
一、 图块的绘制
平面布置图的 绘制方法
①在构建或者绘制线条时，必须打开“对象捕捉”功能，若不这样设置， 容易发生线与线没有连接或者无闭合的情况。在做剖面线时，会因搜索不 到闭合的范围而无法执行，连编辑多段线也无法执行。
三
绘 章 制 方 法
概要
图块是平面布置图的重要组成部分，如何将不同的图块排列组合，同时还要符合不同功能空间 的需求，是平面布置的重点。同时平面布置图的绘制也要注意人在空间中不同行为所需要的尺寸， 以及整体空间的动线规划，以此达到高效、舒适的目的。
一 图块的绘制 二 客厅图块组合配置 三 餐厅图块组合配置 四 卧室图块组合配置
餐厅中的家具主要是根据餐厅面积和家庭人口数进行选择。一般来说，餐 桌大小不超过整个餐厅的 1/3。 其中，大多数家庭会选用方形餐桌，其优 点是比较方正，容易摆放。餐桌的周围通常都伴有餐边柜辅助收纳，在布 置餐边柜时要注意餐边柜与餐桌之间的拿取距离。
三、餐厅图块组合配置
（1）进餐的常见布置尺寸
平面布置图的 绘制方法
二、客厅图块组合配置
平面布置图的 绘制方法
（1）通行距离尺寸关系
通行距离主要是为保障人能够在家具间顺利行走，保证动线的流畅性， 给居住者更好的居住体验。因此，通常为了满足居住者的需求，在进行 平面布置的时候，沙发与茶几间可留760~910mm 的距离来方便通行， 沙发转角的间距为200mm。
二、客厅图块组合配置
三、餐厅图块组合配置
平面布置图的 绘制方法
三、餐厅图块组合配置
平面布置图的 绘制方法
三、餐厅图块组合配置
平面布置图的 绘制方法
四、卧室图块组合配置
平面布置图的 绘制方法
四、卧室图块组合配置
学习目标
基本卧本小室了节图解重块户点的型讲组改解合造 施配工置。方 式 。
学习重点
了解卧室图块的配 置方法。
一、 图块的绘制
平面布置图的 绘制方法
①在构建或者绘制线条时，必须打开“对象捕捉”功能，若不这样设置， 容易发生线与线没有连接或者无闭合的情况。在做剖面线时，会因搜索不 到闭合的范围而无法执行，连编辑多段线也无法执行。
“建筑制图课件-平面图的绘制方法”
建筑制图课件——平面图 的绘制方法
平面图的定义和作用
平面图是建筑制图中最基本且最重要的部分，通过二维视图展示建筑物的水 平布局和空间组织，帮助人们了解建筑的结构和功能。
平面图的种类和分类方式
平面图可以根据用途和内容进行分类，如总平面图、平面布置图、楼层平面 图等，通过不同的分类方式可以更好地满足建筑设计和规划的需求。
平面图的实际应用和案例分析
平面图在建筑设计、规划和施工中具有广泛的应用，可以通过一些实际案例 来展示平面图的实际应用效果和作用。
绘制平面图需要运用各种工具和软件，如绘图板、三角尺、计算机辅助设计 软件等，这些工具和软件的使用能够提高绘制效率和质量。
平面图的尺寸测量和检查
绘制好的平面图需要进行尺寸测量和检查，确保各个元素的尺寸准确无误，同时也需要检查是否符合相 关规范和要求。
平面图的规范和要求
为了保证平面图的准确性、可读性和标准化，需要遵守一定的规范和要求， 如线型标准、文字排版、图例设计等，这些规范和要求是绘制优质平面图的 基础。
平面图的基本符号和标注
平面图使用一系列的符号和标注来代表建筑物的不同元素和特征，如墙体、 门窗、家具等，这些符号和标注使得平面图更按照一定的步骤和流程进行，包括收集资料、确定比例尺度、 布局设计、图形绘制、标注等，每个步骤都必须仔细执行，确保绘制出准确 的平面图。
平面图中常用的线型和线重
平面图使用不同的线型和线重来表示不同的元素和特征，如实线、虚线、粗线、细线等，这些线型和线 重的运用使得平面图更加清晰和易读。
绘图中需要注意的比例和尺度
绘制平面图时需要严格按照比例和尺度进行，保证平面图与实际建筑物的相 对尺寸和比例一致，这是绘图准确性和可靠性的基础。
绘图中常用的工具和软件
平面图的定义和作用
平面图是建筑制图中最基本且最重要的部分，通过二维视图展示建筑物的水 平布局和空间组织，帮助人们了解建筑的结构和功能。
平面图的种类和分类方式
平面图可以根据用途和内容进行分类，如总平面图、平面布置图、楼层平面 图等，通过不同的分类方式可以更好地满足建筑设计和规划的需求。
平面图的实际应用和案例分析
平面图在建筑设计、规划和施工中具有广泛的应用，可以通过一些实际案例 来展示平面图的实际应用效果和作用。
绘制平面图需要运用各种工具和软件，如绘图板、三角尺、计算机辅助设计 软件等，这些工具和软件的使用能够提高绘制效率和质量。
平面图的尺寸测量和检查
绘制好的平面图需要进行尺寸测量和检查，确保各个元素的尺寸准确无误，同时也需要检查是否符合相 关规范和要求。
平面图的规范和要求
为了保证平面图的准确性、可读性和标准化，需要遵守一定的规范和要求， 如线型标准、文字排版、图例设计等，这些规范和要求是绘制优质平面图的 基础。
平面图的基本符号和标注
平面图使用一系列的符号和标注来代表建筑物的不同元素和特征，如墙体、 门窗、家具等，这些符号和标注使得平面图更按照一定的步骤和流程进行，包括收集资料、确定比例尺度、 布局设计、图形绘制、标注等，每个步骤都必须仔细执行，确保绘制出准确 的平面图。
平面图中常用的线型和线重
平面图使用不同的线型和线重来表示不同的元素和特征，如实线、虚线、粗线、细线等，这些线型和线 重的运用使得平面图更加清晰和易读。
绘图中需要注意的比例和尺度
绘制平面图时需要严格按照比例和尺度进行，保证平面图与实际建筑物的相 对尺寸和比例一致，这是绘图准确性和可靠性的基础。
绘图中常用的工具和软件

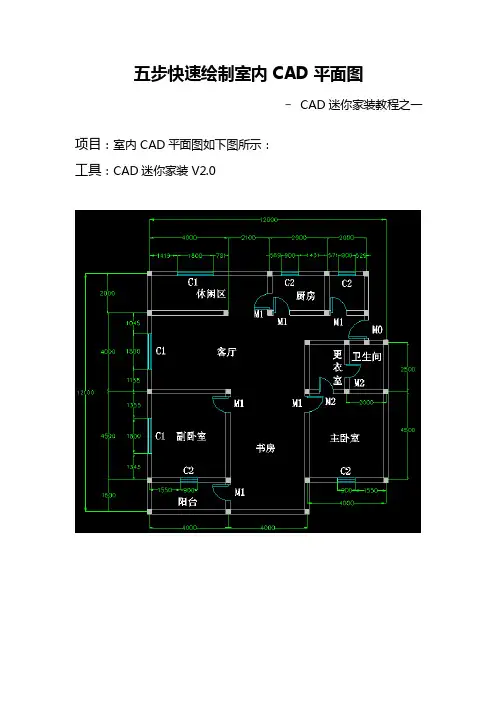

五步完成室内CAD平面图-CAD迷你家装教程
五步快速绘制室内CAD平面图
-CAD迷你家装教程之一
项目：室内CAD平面图如下图所示：
工具：CAD迷你家装V2.0
步骤一：按尺寸绘制轴线
使用画初始轴线，再用把其他轴线按尺寸画完。
步骤2：沿轴线绘制墙体
此图墙宽度均为240。
使用，墙宽度选240，沿轴线将墙画出。
步骤3：在墙上自动插入窗
窗定位：算出窗中心点位置，用和画出辅助的轴线；再使用，选择窗宽度，在正确位置插入窗。
(C1窗宽1800，C2窗宽900)
关闭轴线的图层检查一下：
步骤4：在墙上自动插入绘制门
使用，选择门的宽度，在墙体上添加门。
（M0门宽900，M1门宽800，M2门宽700）
步骤5：添加构造柱、文字注释、尺寸标注
使用添加构造柱
使用添加文字注释
使用添加尺寸标注
后续工作：在此户型图上布置家居、绘制厨卫、给排水、电气、空调通风等平面设计图，请见后续教程。
建筑CAD绘图-平面图详细讲解绘制.ppt课件
轴线为基准，向两边偏移得到墙线，再用格式刷将墙线转换至墙线图层 上，并按墙线的要求进行修剪。另一种是用“多线命令MLine“在墙线
图层 直接绘制，再通过选择“修改|对象|多线”，按墙线的要求对多线进行
编 辑。现仅介绍用拷贝命令来绘制墙线的方法。
编辑版pppt
41
子任务二 绘制建筑平面图
2.绘制墙体
编辑版pppt
25
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（1）绘制轴线网－横向轴线的绘制 继续使用拷贝命令，将轴线B向上连续拷贝5100、7500、15000、
18600、2100、4200，分别得到轴线C、轴线D、轴线F、轴线G， 如图所示。
编辑版pppt
26
4.2 绘制建筑平面图
编辑版pppt
32
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（2）标注轴线编号－创建轴线编号图块 ①使用圆命令，在绘图区域画一个直径为800的圆。 ②定义图块属性。选择“绘图|块|定义属性”命令，弹出 “属性定
义”对话框，再按 “属性定义”对话框的有关项进行设置。
编辑版pppt
33
子任务二 绘制建筑平面图
定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直 径为8mm圆圈内。横向编号用阿拉伯数字1、2、3等，从左至右编 写；竖向编号用大写拉丁字母A、B、C等，从下至上编写，大写拉丁 字母中的I、O、Z不能做轴线编号，以免与数字相混淆。
编辑版pppt
19
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
寸线”选项组还可设置在标注尺寸时隐藏第一条尺寸线或者第二条尺寸线。 对“尺寸界线”的设置具体为：把“颜色”和“线宽”设为默认值，“超
图层 直接绘制，再通过选择“修改|对象|多线”，按墙线的要求对多线进行
编 辑。现仅介绍用拷贝命令来绘制墙线的方法。
编辑版pppt
41
子任务二 绘制建筑平面图
2.绘制墙体
编辑版pppt
25
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（1）绘制轴线网－横向轴线的绘制 继续使用拷贝命令，将轴线B向上连续拷贝5100、7500、15000、
18600、2100、4200，分别得到轴线C、轴线D、轴线F、轴线G， 如图所示。
编辑版pppt
26
4.2 绘制建筑平面图
编辑版pppt
32
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（2）标注轴线编号－创建轴线编号图块 ①使用圆命令，在绘图区域画一个直径为800的圆。 ②定义图块属性。选择“绘图|块|定义属性”命令，弹出 “属性定
义”对话框，再按 “属性定义”对话框的有关项进行设置。
编辑版pppt
33
子任务二 绘制建筑平面图
定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直 径为8mm圆圈内。横向编号用阿拉伯数字1、2、3等，从左至右编 写；竖向编号用大写拉丁字母A、B、C等，从下至上编写，大写拉丁 字母中的I、O、Z不能做轴线编号，以免与数字相混淆。
编辑版pppt
19
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
寸线”选项组还可设置在标注尺寸时隐藏第一条尺寸线或者第二条尺寸线。 对“尺寸界线”的设置具体为：把“颜色”和“线宽”设为默认值，“超
