人防通风工程施工方案

合集下载

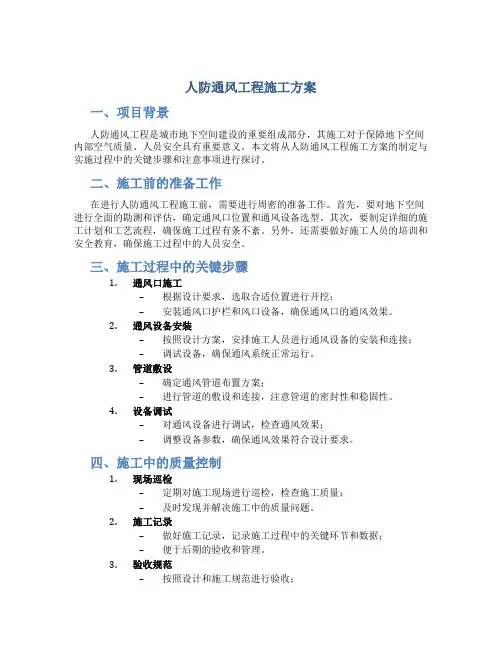

人防通风工程施工方案

人防通风工程施工方案

人防通风工程施工方案一、项目背景人防通风工程是城市地下空间建设的重要组成部分,其施工对于保障地下空间内部空气质量、人员安全具有重要意义。

本文将从人防通风工程施工方案的制定与实施过程中的关键步骤和注意事项进行探讨。

二、施工前的准备工作在进行人防通风工程施工前,需要进行周密的准备工作。

首先,要对地下空间进行全面的勘测和评估,确定通风口位置和通风设备选型。

其次,要制定详细的施工计划和工艺流程,确保施工过程有条不紊。

另外,还需要做好施工人员的培训和安全教育,确保施工过程中的人员安全。

三、施工过程中的关键步骤1.通风口施工–根据设计要求,选取合适位置进行开挖;–安装通风口护栏和风口设备,确保通风口的通风效果。

2.通风设备安装–按照设计方案,安排施工人员进行通风设备的安装和连接;–调试设备,确保通风系统正常运行。

3.管道敷设–确定通风管道布置方案;–进行管道的敷设和连接,注意管道的密封性和稳固性。

4.设备调试–对通风设备进行调试,检查通风效果;–调整设备参数,确保通风效果符合设计要求。

四、施工中的质量控制1.现场巡检–定期对施工现场进行巡检,检查施工质量;–及时发现并解决施工中的质量问题。

2.施工记录–做好施工记录,记录施工过程中的关键环节和数据;–便于后期的验收和管理。

3.验收规范–按照设计和施工规范进行验收;–确保通风工程施工质量符合相关标准。

五、施工后的运行和维护1.运行调试–确保通风系统正常运行;–对通风效果进行评估和调整。

2.定期维护–制定通风设备的定期维护计划;–对设备进行定期检查和维护,延长设备使用寿命。

结语人防通风工程作为城市地下空间建设中不可或缺的一部分,其施工方案的制定和实施至关重要。

通过严格执行施工方案、加强质量控制和做好后期运行维护工作,可以有效保障地下空间的通风效果和人员安全。

希望本文所述内容能对人防通风工程施工工作提供一定的参考和帮助。

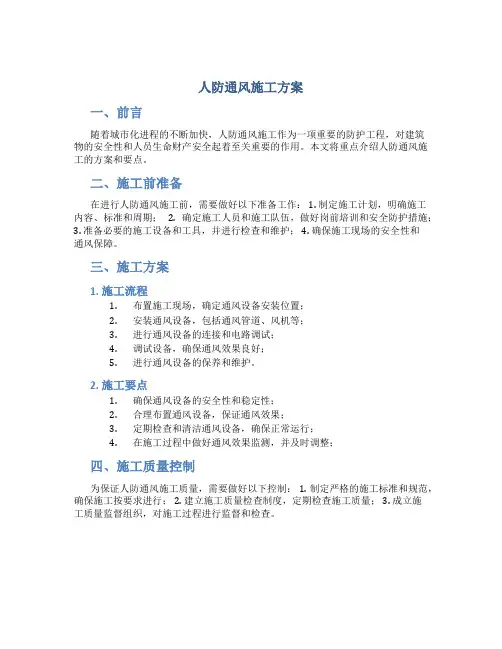

人防通风施工方案

人防通风施工方案

人防通风施工方案
一、前言
随着城市化进程的不断加快,人防通风施工作为一项重要的防护工程,对建筑
物的安全性和人员生命财产安全起着至关重要的作用。

本文将重点介绍人防通风施工的方案和要点。

二、施工前准备
在进行人防通风施工前,需要做好以下准备工作: 1. 制定施工计划,明确施工
内容、标准和周期; 2. 确定施工人员和施工队伍,做好岗前培训和安全防护措施;
3. 准备必要的施工设备和工具,并进行检查和维护;
4. 确保施工现场的安全性和
通风保障。

三、施工方案
1. 施工流程
1.布置施工现场,确定通风设备安装位置;
2.安装通风设备,包括通风管道、风机等;
3.进行通风设备的连接和电路调试;
4.调试设备,确保通风效果良好;
5.进行通风设备的保养和维护。

2. 施工要点
1.确保通风设备的安全性和稳定性;
2.合理布置通风设备,保证通风效果;
3.定期检查和清洁通风设备,确保正常运行;
4.在施工过程中做好通风效果监测,并及时调整;
四、施工质量控制
为保证人防通风施工质量,需要做好以下控制: 1. 制定严格的施工标准和规范,确保施工按要求进行; 2. 建立施工质量检查制度,定期检查施工质量; 3. 成立施
工质量监督组织,对施工过程进行监督和检查。

五、总结
人防通风施工是一项重要的工程,对建筑物和人员安全有着关键的作用。

只有通过科学合理的施工方案和质量控制措施,才能确保施工效果和安全性达到要求。

希望本文能对未来的人防通风施工工作有所帮助。

人防工程通风工程方案

人防工程通风工程方案

人防工程通风工程方案1、背景介绍人防工程通风工程是指为地下人防工程提供洁净、舒适、安全的室内空气环境,保障人防工程内人员的生命安全。

通风工程是人防工程的重要组成部分,具有重要的防护功能。

因此,通风工程的设计和施工尤为重要。

2、设计原则(1)保障室内空气质量:通风工程要保证室内空气质量达到国家卫生标准,避免二氧化碳、甲醛、氨气等有害气体超标。

(2)保证通风效果:通风工程应满足人防工程内通风要求,确保通风效果良好。

(3)提高能源利用效率:通风工程应采用能耗低、效率高的设备和系统,提高能源利用效率。

(4)确保施工安全:通风工程的安装和施工要符合相关安全规范,防止安全事故发生。

3、通风工程方案(1)通风系统通风系统包括送风系统和排风系统。

送风系统主要由送风机、风管和送风口组成,排风系统主要由排风机、风管和排风口组成。

送风系统和排风系统要分别设置,根据实际需要布置送排风口,确保室内空气流通。

为了提高通风效果,通风系统应采用换气量大、耗能低的风机,风管应采用低阻力材料和采取合理的管道布局,送排风口应设置合理,提高室内空气流通性。

(2)新风系统新风系统是为了提高室内空气质量,保障人防工程内的人员健康。

新风系统要根据实际需要设置,并确保通风效果良好。

新风系统应采用高效过滤器,过滤室外空气中的颗粒物和有害气体,提高室内空气质量。

(3)排烟系统排烟系统是为了在火灾发生时排除浓烟,保证人员疏散通道的安全使用。

排烟系统应根据建筑结构和火灾风险确定排烟口位置和数量,并采用合适的排烟设备,确保排烟效果良好。

4、施工方案通风工程的施工要按照相关规范和设计要求进行,注意施工安全和施工质量。

施工前要根据设计要求制定详细的施工方案和施工计划,确保施工进度和质量。

施工时要注意材料和设备的选用,严格按照规范要求进行安装和调试。

为了保障施工安全,施工人员要按照相关规范进行操作,佩戴好安全防护装备,注意施工现场的环境安全。

施工完成后要进行系统的调试和检验,确保通风系统工作正常,通风效果良好。

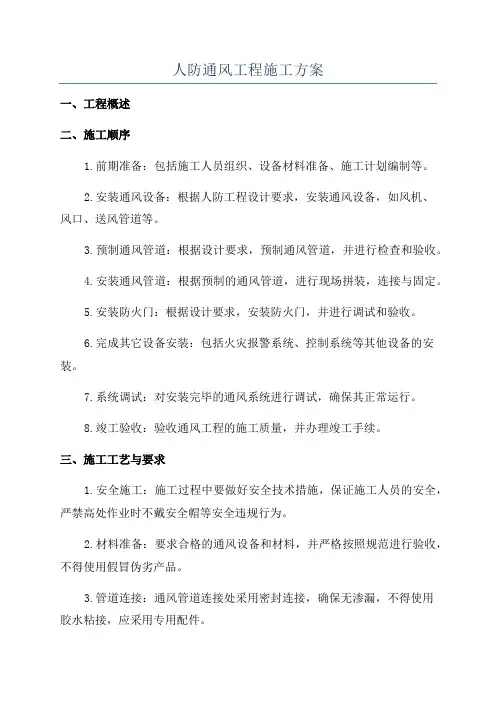

人防通风工程施工方案

人防通风工程施工方案

人防通风工程施工方案一、工程概述二、施工顺序1.前期准备:包括施工人员组织、设备材料准备、施工计划编制等。

2.安装通风设备:根据人防工程设计要求,安装通风设备,如风机、风口、送风管道等。

3.预制通风管道:根据设计要求,预制通风管道,并进行检查和验收。

4.安装通风管道:根据预制的通风管道,进行现场拼装,连接与固定。

5.安装防火门:根据设计要求,安装防火门,并进行调试和验收。

6.完成其它设备安装:包括火灾报警系统、控制系统等其他设备的安装。

7.系统调试:对安装完毕的通风系统进行调试,确保其正常运行。

8.竣工验收:验收通风工程的施工质量,并办理竣工手续。

三、施工工艺与要求1.安全施工:施工过程中要做好安全技术措施,保证施工人员的安全,严禁高处作业时不戴安全帽等安全违规行为。

2.材料准备:要求合格的通风设备和材料,并严格按照规范进行验收,不得使用假冒伪劣产品。

3.管道连接:通风管道连接处采用密封连接,确保无渗漏,不得使用胶水粘接,应采用专用配件。

4.阀门设置:根据设计要求,合理设置阀门,方便通风系统的维护和调整。

5.防火门安装:防火门应安装牢固,能够满足防火要求,且操作灵活。

6.施工质量检查:对施工过程进行质量检查,确保施工质量和工艺符合规范。

7.竣工验收:进行严格的竣工验收,确保通风工程的施工质量满足设计要求和规范。

四、施工进度与控制1.制定施工进度计划:根据工期要求和施工任务,制定详细的施工进度计划,并定期召开施工进度会议进行调整。

2.现场施工管理:严格按照施工进度计划进行工作安排,并加强对施工人员的管理和督促,以确保施工进度的控制。

3.竣工日期的把控:密切关注施工进度,及时处理施工过程中的问题,确保项目能够按时交付使用。

4.施工环境保护:重视施工过程对环境的保护,遵守环境保护要求,确保施工过程不对周边环境造成污染。

五、施工质量控制1.施工图纸的符合性:对人防通风工程施工图纸进行审核,确保施工图纸与设计要求一致。

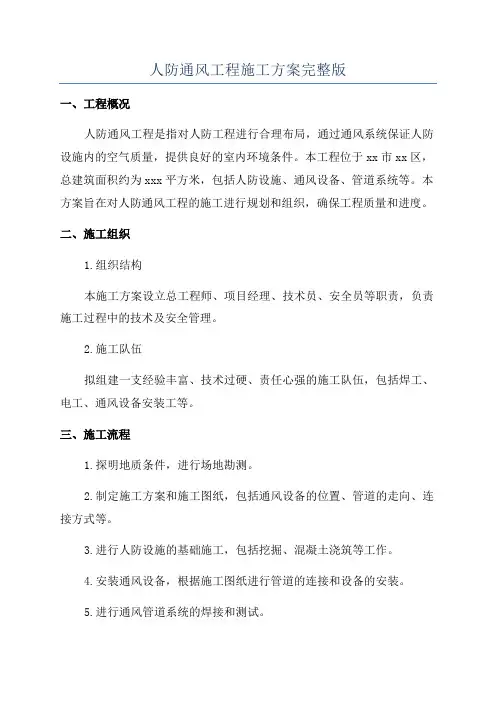

人防通风工程施工方案完整版

人防通风工程施工方案完整版

人防通风工程施工方案完整版一、工程概况人防通风工程是指对人防工程进行合理布局,通过通风系统保证人防设施内的空气质量,提供良好的室内环境条件。

本工程位于xx市xx区,总建筑面积约为xxx平方米,包括人防设施、通风设备、管道系统等。

本方案旨在对人防通风工程的施工进行规划和组织,确保工程质量和进度。

二、施工组织1.组织结构本施工方案设立总工程师、项目经理、技术员、安全员等职责,负责施工过程中的技术及安全管理。

2.施工队伍拟组建一支经验丰富、技术过硬、责任心强的施工队伍,包括焊工、电工、通风设备安装工等。

三、施工流程1.探明地质条件,进行场地勘测。

2.制定施工方案和施工图纸,包括通风设备的位置、管道的走向、连接方式等。

3.进行人防设施的基础施工,包括挖掘、混凝土浇筑等工作。

4.安装通风设备,根据施工图纸进行管道的连接和设备的安装。

5.进行通风管道系统的焊接和测试。

6.进行通风设备的调试和运行试验,确保设备正常运行。

7.进行通风系统的验收并整理相关资料。

四、安全措施1.指定专人负责施工现场安全管理,制定并执行安全方案。

2.保障作业人员的劳动安全,提供必要的安全防护用具。

3.加强施工现场巡视,及时发现存在的安全隐患,并采取相应措施予以解决。

4.加强安全教育培训,提高施工人员的安全意识。

五、质量控制1.建立完整的质量管理系统,包括工程检查、工程验收等环节。

2.严格按照施工图纸进行施工,确保设备和管道的连接完好无损。

3.对焊接工艺和质量进行监督和检查,确保焊接口质量达到要求。

4.进行通风设备的调试和运行试验,对设备运行情况进行监测,确保正常运行。

六、环境保护1.按照相关环保规定,妥善处置施工过程中产生的废弃物。

2.确保施工现场的卫生,定期进行清理保洁工作。

3.减少施工噪音对周围环境的影响,做好噪音控制工作。

七、施工周期和预算1. 本人防通风工程的施工周期为xx个月。

2. 施工预算为xx万元,具体费用包括人工、材料和设备费用等。

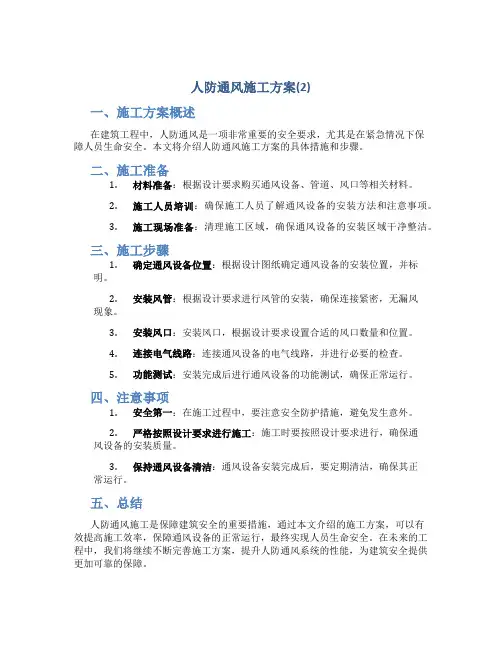

人防通风施工方案(2)

人防通风施工方案(2)

人防通风施工方案(2)
一、施工方案概述
在建筑工程中,人防通风是一项非常重要的安全要求,尤其是在紧急情况下保
障人员生命安全。

本文将介绍人防通风施工方案的具体措施和步骤。

二、施工准备
1.材料准备:根据设计要求购买通风设备、管道、风口等相关材料。

2.施工人员培训:确保施工人员了解通风设备的安装方法和注意事项。

3.施工现场准备:清理施工区域,确保通风设备的安装区域干净整洁。

三、施工步骤
1.确定通风设备位置:根据设计图纸确定通风设备的安装位置,并标
明。

2.安装风管:根据设计要求进行风管的安装,确保连接紧密,无漏风
现象。

3.安装风口:安装风口,根据设计要求设置合适的风口数量和位置。

4.连接电气线路:连接通风设备的电气线路,并进行必要的检查。

5.功能测试:安装完成后进行通风设备的功能测试,确保正常运行。

四、注意事项
1.安全第一:在施工过程中,要注意安全防护措施,避免发生意外。

2.严格按照设计要求进行施工:施工时要按照设计要求进行,确保通
风设备的安装质量。

3.保持通风设备清洁:通风设备安装完成后,要定期清洁,确保其正
常运行。

五、总结
人防通风施工是保障建筑安全的重要措施,通过本文介绍的施工方案,可以有
效提高施工效率,保障通风设备的正常运行,最终实现人员生命安全。

在未来的工程中,我们将继续不断完善施工方案,提升人防通风系统的性能,为建筑安全提供更加可靠的保障。

人防通风安装施工方案

人防通风安装施工方案

一、工程概况本工程为人防地下室通风系统安装工程,位于地下二层,建筑面积为XXXX平方米,设计为战时人员掩蔽部,平时为车库。

人防通风系统包括送风系统、排风系统、排烟系统、补风系统等,确保战时人员安全及平时车库环境舒适。

二、施工依据1. 《人民防空工程设计规范》GB50098-20112. 《通风与空调工程施工质量验收规范》GB50243-20163. 《防空地下室通风设备安装》07FK02三、施工工艺1. 风管制作:采用镀锌钢板制作圆形风管,厚度为3mm,矩形风管厚度为1.2mm。

2. 风管连接:采用法兰连接,法兰表面平整,平面度偏差为2mm。

3. 风管支架:采用角钢、槽钢等型材制作支架,支架焊接牢固,确保风管安装平稳。

4. 风机安装:风机安装前检查基础,确保基础平整、坚实,风机安装牢固,连接部位密封良好。

5. 防火阀安装:防火阀安装位置合理,启闭灵活,动作可靠。

6. 系统调试:系统调试包括风量、风压、风速等参数的检测,确保系统运行正常。

四、施工步骤1. 风管制作:根据设计图纸,制作圆形和矩形风管,确保风管尺寸准确。

2. 风管连接:将制作好的风管进行连接,确保连接牢固、密封。

3. 支架制作:根据风管尺寸和位置,制作支架,确保支架焊接牢固。

4. 风机安装:将风机安装到支架上,确保风机安装牢固,连接部位密封良好。

5. 防火阀安装:将防火阀安装到风管上,确保防火阀启闭灵活,动作可靠。

6. 系统调试:进行系统调试,检测风量、风压、风速等参数,确保系统运行正常。

五、质量保证措施1. 严格执行国家相关规范和标准,确保施工质量。

2. 对施工人员进行技术培训,提高施工技能。

3. 施工过程中,加强质量检查,发现问题及时整改。

4. 对施工材料进行检验,确保材料质量合格。

5. 施工完成后,进行系统测试,确保系统运行正常。

六、安全文明施工1. 施工现场设置安全警示标志,确保施工安全。

2. 严格遵守施工现场管理制度,保持施工现场整洁。

人防通风安装施工方案

人防通风安装施工方案

人防通风安装施工方案一、施工目标和要求人防通风安装施工旨在提供良好的室内通风环境,确保人们在人防设施内的安全和舒适。

具体要求如下:1. 所有通风设备必须符合国家相关规范和标准;2. 施工过程中要确保施工安全,遵守相关工程施工规范;3. 安装设备的位置、数量和参数必须符合设计要求;4. 安装完毕后,必须进行严格的检测和调试,确保设备正常运行。

二、施工准备1. 验收材料:在施工前,要按照设计要求,对通风设备和材料进行验收,确保质量合格;2. 准备施工场地:施工前清理施工区域,确保施工顺利进行;3. 安全防护措施:施工现场要设置明显的安全警示标志,并采取相应的安全防护措施,确保工人和设备的安全。

三、施工步骤以下是人防通风安装的基本施工步骤,具体细节可根据设计方案进行调整。

1. 安装通风设备根据设计方案,选取合适的通风设备,并按照要求进行安装。

通风设备包括通风管道、风机、空调设备等。

在安装过程中,要按照相关标准进行固定和连接,确保设备的牢固性和稳定性。

2. 安装管道系统根据设计方案,在合适的位置进行通风管道的安装。

安装管道时,要注意管道的质量和密封性,确保通风效果的达到要求。

同时,还要安装相关的支撑和固定设施,确保管道的牢固性。

3. 连接风机和通风管道将风机与通风管道进行连接。

连接部分需要进行密封处理,以减少漏风和噪声。

连接后,要进行测试和调试,确保风机运行正常,通风效果良好。

4. 安装控制系统根据设计方案,安装人防通风控制系统,包括开关、传感器、控制面板等。

安装后,要进行测试和调试,确保控制系统的正常运行,能够实现人防通风的自动控制。

四、施工质量控制1. 施工过程中,严格按照设计要求进行施工,确保施工质量;2. 完工验收前,对施工质量进行全面检查,确保设备安装牢固、管道连接密封、控制系统正常运行等;3. 完工后进行通风设备的功能测试,检测通风效果是否达标;4. 如发现问题,及时整改,确保施工质量符合要求。

人防通风工程施工方案

人防通风工程施工方案

人防通风工程施工方案一、项目概况人防通风工程是指在人防工程内对空气进行调节,保证人防工程内空气质量的工程。

人防工程通风与空调系统是人防工程中重要的配套设施之一,具有保障人防工程内部空气质量、温度舒适度和湿度适宜度的作用。

本施工方案旨在确保人防通风工程施工质量,保证通风系统正常运行。

二、施工原则1. 安全第一:施工过程中严格遵守相关安全规定,保障施工人员及周围民众的人身安全。

2. 质量第一:施工过程中严格执行规范标准,保证通风系统的功能正常、性能稳定。

3. 合理节约:合理使用材料和装备,控制施工成本,最大限度地利用资源。

三、施工前的准备工作1. 施工前的环境检查:对施工环境进行检查,确保施工现场安全无隐患。

2. 施工人员的配备:确保施工所需人员齐备,具备相应的技能和证书。

3. 材料和设备的准备:准备好施工所需的各类材料和设备。

四、施工流程1. 确定通风系统布局:根据人防工程的实际情况,确定通风系统的布局图。

2. 安装通风设备:根据布局图,安装通风设备,包括风管、排风口、通风机等。

3. 连接管道:连接通风设备之间的管道,确保管道的连接牢固、密封性良好。

4. 接通电源:完成通风设备安装后,接通电源进行测试运行,确保通风设备正常运转。

5. 调试参数:根据实际情况,调试通风系统的参数,以满足人防工程内的通风需求。

五、施工注意事项1. 施工现场的安全防护:施工现场设置安全警示标志,保护好施工现场周围的民众和路人。

2. 施工过程的卫生保障:施工现场要保持整洁,材料和设备要分类堆放,垃圾要及时清理,确保施工环境卫生。

3. 施工质量监控:施工过程中要进行质量检查,确保通风系统的安装质量符合要求。

4. 技术文件的完善:施工过程中要做好技术文件的记录,包括施工日志、检查记录等。

六、施工后的验收施工完工后,进行通风系统的调试和试运行,确保通风系统能够正常运行。

然后进行相关部门的验收,包括建设单位、监理单位和相关部门的验收。

人防通风工程施工方案

人防通风工程施工方案

人防通风工程施工方案1. 引言人防通风工程是指在人防工程中使用适当的通风系统,保证人防工程内空气的流通和新鲜,确保人们在紧急情况下能够有足够的氧气供应,减少火灾、爆炸等事故发生时产生的有毒有害气体的蔓延。

本文档旨在提供一个完整的人防通风工程施工方案,涵盖工程的规划、设计、材料选用、施工步骤等方面内容。

2. 工程规划人防通风工程的规划是工程施工的基础,需要进行以下步骤:•调研和勘测:对人防工程的地理环境进行调查分析和勘测,了解地下空间的结构和特点。

•目标设定:根据调研结果,确定人防通风工程的目标和要求,如通风系统的吸排风能力、应对火灾的防护能力等。

•工程划分:根据目标设定,将人防通风工程划分为不同的区域和功能区,确定各个区域的通风需求。

•方案设计:根据划分的区域和需求,制定相应的通风方案,包括通风系统的布局和设备选型等。

3. 设计原则人防通风工程的设计应遵循以下原则:•符合安全要求:通风系统应能良好地适应各种紧急情况,保证人防工程内的空气质量,减轻火灾、爆炸等事故的危害程度。

•高效节能:通风系统的设计应考虑节能因素,选用高效的通风设备和控制系统,降低能耗。

•可维护性:通风系统的设计应简单可行,并考虑到维护和保养的便利性,减少维护成本和工作量。

•合理布局:通风系统的布局应合理,考虑到人防工程的结构和空间特点,确保通风效果最佳。

4. 通风设备选用人防通风工程中常用的通风设备包括:•风机:选用能够提供足够风量和风速的风机,根据需要可以选择轴流风机或离心风机。

•空调设备:根据需要选择空调设备,如新风机组、空气处理机组等,以实现空气质量的调节和换气效果。

•隔热材料:选择合适的隔热材料,用于阻止热量传输和保温效果,提高通风系统的效率。

5. 施工步骤人防通风工程的施工步骤如下:1.施工准备:准备人力、工具和材料,并制定详细的施工计划。

2.布线:根据设计方案进行通风管道的布置,确保通风系统的覆盖面积和空气流通效果。

人防工程通风施工方案

人防工程通风施工方案

人防工程通风施工方案一、施工准备工作人防工程的通风系统是保障人防工程内空气质量和人员生活安全的重要设施,通风施工方案的制定和实施关系到人防工程的使用效果和人员的健康安全。

在进行通风施工前,需做好施工准备工作。

1. 确定施工范围和施工时间对于人防工程的通风系统改造工程或新建工程,需事先确定好施工范围和施工时间。

施工范围包括具体的通风系统设备改造范围和相关管道、风管的布置范围等。

而施工时间则要考虑到人防工程的使用情况,尽量在人员较少的时间进行施工,避免对人防工程的正常使用造成影响。

2. 制定施工方案和安全预案针对具体的通风施工项目,需要制定详细的施工方案和安全预案。

施工方案包括施工过程中的施工工艺、施工方法、施工步骤、施工顺序等。

安全预案则包括对施工过程中可能出现的安全问题和应对措施的规划和预案。

3. 落实施工人员资质和安全培训对于参与通风施工的施工人员,需核实其相关资质和证书,确保施工人员具有相应的资质和技能。

同时,还需进行相关的安全培训,让施工人员熟悉通风施工的安全操作规程和注意事项。

4. 采购和验收相关材料和设备在进行通风施工前,需要采购必要的通风设备、管道材料和相关零配件等。

在采购完成后,还需进行严格的验收和核实,确保所采购的材料和设备符合相关标准和要求。

5. 现场勘察和测量进行通风施工前,需进行详细的现场勘察和测量,确定施工现场的具体情况和相关数据。

通过现场勘察和测量,为施工方案的制定和实施提供准确的数据支持。

二、通风施工方案详述1. 施工前准备工作在开始通风施工前,需做好施工前的准备工作。

包括对施工区域进行封闭和围挡,确保施工区域外的空气质量不受影响。

清理施工区域,确保施工区域内的安全和整洁。

2. 通风管道的布置和连接根据通风系统的设计方案,对通风管道进行布置和连接。

包括通风管道的预定位置、布置高度、连接方式等。

同时要注意进行通风管道的防火处理,确保通风系统的安全性。

3. 通风设备安装将通风设备按照设计方案进行安装。

人防通风工程施工方案

人防通风工程施工方案

一、工程概况本项目为人防通风工程,位于某城市地下二层,建筑面积为1211.2平方米,掩蔽人数为1050人。

工程主要包括人防通风系统的安装和施工,以及车库排风系统的建设。

人防通风系统需满足洁净通风量和滤毒通风量的要求,分别为5250m³/h和2100m³/h。

通风风管采用圆形钢板风管,其中电动脚踏两用风机后防火阀前一段巨型风管采用1.2mm厚镀锌钢板制作,其他部分采用3mm厚钢板。

二、编制依据《人民防空工程施工及验收规范》GB 50134-2004《压缩机、风机、泵安装工程施工验收规范》GB 50275-98《防空地下室通风设备安装》07FK02三、施工工艺1. 穿墙风管预埋:(1)绘制预埋件位置图:根据设计图纸,预先绘制穿墙风管预埋图,标明每处穿墙风管的标高、坐标位置及风管的规格和类型,以及管道支架预埋板的位置。

(2)穿墙风管制作:根据已绘制的风管预埋图,统计各种规格和类型的套管加工数量。

预埋风管的加工制作应根据设计选定的穿墙风管类型,按标准图集规定进行制作。

预埋管钢板厚度为3mm,直径与相连接的风管直径相同。

2. 系统风管现场测绘:根据设计图纸和实际现场情况,进行系统风管的现场测绘,确定风管的走向、长度、直径等参数,为风管预制和安装提供依据。

3. 支架制安:根据风管的走向和长度,制作风管支架,包括吊架、支座等。

支架的制作应符合设计要求和规范规定,安装时应保证风管的水平和垂直度。

4. 风管预制:根据现场测绘的结果,预制风管。

预制风管应符合设计要求和规范规定,包括风管的形状、尺寸、连接方式等。

5. 风管安装:根据预制好的风管,进行现场安装。

安装时应保证风管的连接牢固、密封良好,同时要注意风管的走向和标高。

6. 附件安装:风管安装完成后,进行附件的安装,包括风阀、消声器、检查口等。

附件的安装应符合设计要求和规范规定。

7. 系统试验:系统安装完成后,进行系统试验,包括风管系统的气密性试验、风量测试等。

人防通风施工方案

人防通风施工方案

人防通风施工方案人防通风施工是确保地下空间安全和人员健康的重要环节。

本文将就人防通风施工方案进行详细阐述。

一、施工背景和目标为了确保地下空间的正常通风,提高人防设施的安全性和舒适度,制定本通风施工方案。

主要目标是合理设置通风系统,保证地下空间的空气质量符合相关标准,为人员提供良好工作环境。

二、通风系统设计1. 地下结构分析:详细分析地下通风系统布局,包括通风井、风道、排风口等要素的位置和规模。

2. 确定通风方式:根据地下车库的具体情况,采用自然通风、机械通风或二者的结合方式,以达到最佳效果。

3. 确定通风参数:结合地下空间的人员密度、使用强度和房间功能,确定通风风量、风速、换气次数等参数,保证空气流通畅通。

4. 通风设备选型:选择符合要求的通风设备,包括通风机、风道、排风口等,确保设备性能稳定可靠,并便于维护。

三、施工方案1. 施工准备:组织专业技术人员对施工现场进行勘测和设计,制定施工计划和安全措施。

2. 通风井建设:根据设计要求,在地下空间合适位置开挖通风井,确保通风系统正常运行。

3. 风道铺设:按照设计要求,铺设合适的材料和尺寸的风道,保证通风系统通气畅通。

4. 设备安装:根据设备的选型参数,按照相关要求进行安装和调试,确保设备正常运行。

5. 通风口设置:根据通风要求,在地下空间合适位置安装通风口,保证空气流通。

四、施工安全与质量控制1. 安全措施:严格按照相关法规和施工规范,做好施工现场的安全风险评估和管控,保证施工人员的安全。

2. 质量控制:对施工过程中的每个环节进行质量控制,确保通风系统的建设符合设计要求和相关标准。

3. 合理调试:在施工完成后,进行通风系统的合理调试,调整通风参数,确保系统的正常运行和工作效果。

五、施工验收和运行维护1. 施工验收:在通风施工完成后,进行系统验收,包括设备的性能测试、运行情况检查等,确保系统符合设计要求和相关标准。

2. 运行维护:定期对通风系统进行巡检和维护,保证系统设备的正常运行和使用寿命,同时及时处理故障和安全隐患。

人防通风工程施工方案完整版

人防通风工程施工方案完整版

人防通风工程施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】人防通风工程施工方案目录一、工程概况 (1)二、编制依据 (3)三、主要的施工方法和技术要求: (3)总要求: (3)预留套管 (3)主要设备安装 (4)风管制作安装 (4)风管安装 (8)通风部件安装 ............. .. (9)通风设备安装 (10)通风系统调试 (11)一、工程概况该工程为人防地下工程,战时为人员掩蔽部,防护单元一至四为五级,防护单元五至九为六级,平时为汽车库。

通风工况:平时为机械通风和消防排烟,辅助局部除湿;战时为人员掩蔽部,清洁式、滤毒式、隔绝式通风。

平时通风及防火排烟概况(汽车库):1) 送风系统:有直接对外坡道,利用坡道自然进风,无直接对外坡道,主要采用机械进风。

2)排风系统:为了排除汽车行驶过程中产生的co废气与汽油蒸汽,设置排风系统,汽车库内保证换气次数不小于6次/小时,采用排风排烟两用风机运行排风。

3)排烟系统:排风系统兼排烟系统,排烟量按6次/小时计算,火灾时,开启排风排烟两用风机进入排烟状态,常开的钢制的排风口兼排烟口,排烟口位置距最远点水平距离不超过30m。

当排烟温度≥280°C时,排烟防火阀关闭,并联动补风及排烟风机关闭,停止排烟。

排烟风机及进出口软接应采用在280°C情况下工作不少于30min的防火布。

4)补风系统:平时进风机兼作消防补风机,火灾时打开补风机,补风量不小于排烟量的50%。

平时环保要求:1) 为减少震动和降低噪声,吊装风机等设备采用减震吊钩。

2)送风、排风管道在穿越机房墙壁时,必须把预留洞孔的四周用水泥堵塞,必要时还须用消音棉嵌密,防止漏声。

3)进风机的出口和排风机的进口均设有消声静压箱。

4)对贴近地面建筑物的进排风竖井做消声处理。

战时通风设计概况(二等人员掩蔽部):1) 设清洁式、滤毒式、隔绝式通风三种通风方式。

人防通风安装工程施工方案

人防通风安装工程施工方案

一、工程概况本项目为人防通风系统安装工程,主要包括通风管道、风机、阀门、控制器等设备的安装与调试。

工程地点位于XXX,建筑面积约7990平方米。

工程分为两个阶段:第一阶段为前期准备,第二阶段为现场施工。

二、施工准备1. 技术准备(1)熟悉人防通风系统的设计图纸,了解各设备的技术参数和安装要求。

(2)组织施工人员学习人防通风系统的施工工艺和操作规程。

(3)审查施工图纸,确保设计合理、施工安全。

2. 材料准备(1)通风管道:采用镀锌钢板或不锈钢材质,符合GB/T 23258-2009《通风管道》标准。

(2)风机:选用高效、节能、低噪音的风机,符合GB/T 19457-2009《通风机》标准。

(3)阀门:选用符合GB/T 14205-2008《阀门》标准的通风阀门。

(4)控制器:选用符合GB/T 19837-2005《建筑通风与空调系统用控制器》标准的控制器。

3. 工具准备(1)风管切割机、焊接机、测量工具、扳手等。

(2)吊装设备、运输车辆等。

三、施工工艺1. 风管安装(1)根据设计图纸,确定风管安装位置和走向。

(2)使用风管切割机将风管切割成所需长度。

(3)对风管进行焊接,确保焊缝平整、牢固。

(4)将风管安装在支吊架、吊杆上,确保安装牢固、平整。

2. 风机安装(1)检查风机外观,确保无损伤、锈蚀等问题。

(2)将风机安装到位,确保水平、垂直。

(3)连接风机进出口管道,确保连接牢固、密封。

3. 阀门安装(1)根据设计要求,选择合适的阀门类型。

(2)将阀门安装在管道上,确保安装牢固、密封。

(3)调试阀门,确保其启闭灵活、无卡阻。

4. 控制器安装(1)根据设计要求,选择合适的控制器类型。

(2)将控制器安装在控制柜内,确保安装牢固、线路连接正确。

(3)调试控制器,确保其功能正常。

四、质量保证措施1. 施工过程中,严格执行国家相关标准和规范。

2. 对施工人员进行技术交底,确保其了解施工工艺和质量要求。

3. 对施工过程进行监督,发现问题及时整改。

人防通风施工方案

人防通风施工方案

人防通风施工方案人防通风施工方案一、项目概述人防通风施工是为了确保人防工程内的空气流动和通风效果,以保障人员逃生和生活的安全。

本方案主要针对某人防工程的通风施工进行规划和实施。

二、施工前准备1.调查测量:对人防工程进行详细的调查和测量,包括空气流动情况、通风区域的大小和位置等。

2.设计方案:根据调查测量的结果,制定通风施工方案,包括通风设备的选型、布置和管道的走向等。

3.材料采购:根据设计方案,采购符合要求的通风设备和施工所需的其他材料。

三、施工流程1.布置施工区域:根据设计方案确定通风设备的位置和管道的走向,清理施工区域并进行标识。

2.安装通风设备:安装通风设备,包括风机、风口和空气处理设备等,确保设备安装牢固和正确。

3.安装通风管道:安装通风管道,根据设计方案进行排布和连接,注意管道的密封性和稳固性。

4.连接电源和控制系统:将通风设备连接到电源和控制系统,进行必要的电气接线和调试。

5.试运行和调整:完成通风设备的安装和连接后,进行试运行和调整,检测设备的运行情况和通风效果。

6.竣工验收:通风施工完成后,进行竣工验收,检查设备和管道的安装质量和通风效果是否符合要求。

四、安全措施1.施工现场要设置警示标识,明确工作区域和通道,确保施工过程中人员的安全。

2.在进行通风设备安装和管道连接时,使用合适的工具和设备,严禁私自改动或使用不合格材料。

3.电气接线和调试时,采取防爆措施,并确保接地可靠,防止发生电气事故。

4.施工人员必须佩戴安全帽、防护眼镜和防护手套等必要的个人防护装备。

五、工期和成本根据实际情况,估算工期为15天,预计成本为100万元。

六、后期维护人防通风设备在安装投入使用后,需要定期进行维护和保养,检查设备的运行情况和通风效果,及时处理故障和维修,确保设备的正常运行。

以上是人防通风施工方案的概括,具体实施过程中还需根据工程的具体情况进行调整和完善。

在施工过程中,我们将严格按照有关规定和要求进行操作,确保施工质量和安全。

人防消防通风工程施工方案

人防消防通风工程施工方案

人防消防通风工程施工方案一、工程概况人防消防通风工程是指对人防工程内的楼梯间、通道、出入口等进行通风系统设计与施工,保障人防工程内空气流通,提高人防工程的防火防烟能力。

本工程位于市区的一座高层建筑内,建筑高度共计30层,人防工程分散于各楼层。

二、工程条件1. 建筑结构:本工程为高层建筑,使用混凝土框架结构。

2. 设计参数:通风量:每小时20-30次换气,通风方式:机械通风,射流送风,系统压力:150-250Pa。

3. 施工条件:本工程施工期间建筑内部工作人员需遵守相关安全规定,不得影响施工进度和质量。

4. 环境条件:施工过程中需保持施工现场通风良好,确保工人安全。

三、施工方案1. 前期准备(1) 施工前,需对建筑结构进行检测,确认结构的承重能力和稳定性。

(2) 需准备通风工程所需的材料设备,包括通风管道、吸收器、通风机、风口等。

(3) 确保施工人员具备相应技术和操作资格,做好安全防护准备。

2. 施工方法(1) 安装通风管道:根据设计要求进行通风管道的安装,确保管道连接牢固、密封性好。

(2) 安装通风机和风口:根据设计要求,在楼梯间和通道内安装通风机和风口,确保通风系统正常运转。

(3) 安装吸收器:在楼梯间及通道的顶部安装吸收器,确保吸收有害气体并排出。

(4) 联调测试:安装完成后,进行通风系统的联调测试,确保设备运行正常,通风效果良好。

3. 施工质量控制(1) 施工过程中需定期进行质量检查,确保通风系统的安装符合设计要求。

(2) 施工现场需保持清洁整洁,避免杂物和垃圾影响通风系统的运行。

(3) 施工过程中需严格按照相关规定进行操作,确保工程质量。

四、安全措施1. 施工现场需设置明确的警示标志,确保工人安全。

2. 施工人员需穿戴好安全防护装备,严格按照相关操作规程进行操作。

3. 施工现场需保持通风良好,避免有害气体积聚,确保工人身体健康。

4. 施工结束后,对通风系统进行安全检查,确保设备正常运行。

人防通风工程施工方案

人防通风工程施工方案

人防通风工程施工方案一、工程背景为了提高建筑物内的空气流通,保证人防工程内部的空气质量,人防通风工程施工方案必不可少。

本工程施工方案旨在详细介绍人防通风工程的施工计划、施工方法和施工措施,确保工程质量和施工安全。

二、工程范围本工程的施工范围包括人防工程的通风系统设计、安装和调试等。

三、施工计划1.施工时间:本工程需要按照工期要求进行施工,施工时间为30天。

2.施工人员:根据工程规模和要求,配备合格的施工人员和技术人员。

3.施工设备:施工所需设备包括起重机械、焊接设备、通风系统测试设备等。

四、施工方法1.设计:根据人防工程的需求,制定通风系统设计方案。

确保通风系统的合理布局和正常运行。

2.材料准备:根据设计方案,配备所需材料,并确保材料的质量合格。

3.施工准备:(1)搭设施工场地:根据需要搭设施工临时场地,确保施工的安全和顺利进行。

(2)提前准备工具和设备:保证施工过程中所需的工具和设备的充足供应。

4.施工步骤:(1)安装管道:根据设计方案,进行通风管道的安装,在安装过程中确保管道的密封性和连接的牢固性。

(2)安装风机:根据设计方案,安装通风系统所需的风机,在安装过程中检查风机的转动方向和叶轮的安装是否正确。

(3)安装控制系统:根据设计方案,安装通风系统的控制系统,确保系统的正常运行和遥控操作的准确性。

(4)进行调试:安装完成后,对通风系统进行调试,确保系统的工作正常,同时进行系统参数的调整,达到设计要求。

(5)进行验收:在通风系统调试完成后,进行施工质量验收,确保通风系统的安全、可靠和符合设计要求。

五、施工措施1.安全措施:(1)严格按照施工现场安全管理规定执行,确保施工人员的人身安全。

(2)施工现场设立警示标志,确保通风系统施工区域的安全。

(3)施工人员必须佩戴安全帽和防护鞋,使用安全绳索进行高空作业。

2.环境保护:(1)严格按照环境保护要求进行施工,减少噪音和灰尘的产生。

(2)尽量使用环保材料和环保设备,减少对环境的污染。

人防通风工程施工方案(3篇)

人防通风工程施工方案(3篇)

第1篇一、工程概况1. 工程名称:XX市人防通风工程2. 工程地点:XX市人防工程3. 工程规模:根据实际需求确定4. 工程内容:主要包括通风系统、防烟排烟系统、送排风设备、风管及部件、电气控制系统等。

5. 工程质量要求:按照《人民防空工程设计规范》(GB50074-2010)及相关国家标准、规范执行。

二、施工组织与管理1. 施工组织机构(1)项目经理部:负责工程的整体策划、组织、协调和管理工作。

(2)工程技术部:负责工程的技术方案编制、施工图纸审核、施工组织设计、施工技术交底等。

(3)施工管理部:负责施工进度、质量、安全、成本等管理工作。

(4)材料设备部:负责材料设备的采购、验收、保管、供应等工作。

(5)质量安全部:负责工程的安全、质量监督和检查工作。

2. 施工进度计划根据工程规模和施工条件,制定详细的施工进度计划,确保工程按期完成。

3. 施工质量控制(1)严格执行国家有关标准和规范,确保工程质量。

(2)加强施工过程中的质量检查,及时发现和处理质量问题。

(3)对关键工序进行重点控制,确保关键工序质量。

4. 施工安全管理(1)建立健全安全生产责任制,确保施工安全。

(2)加强施工现场安全管理,防止安全事故发生。

(3)做好施工人员的安全教育培训,提高施工人员的安全意识。

三、施工准备1. 施工图纸及资料(1)熟悉施工图纸,了解工程规模、结构形式、通风系统布置等。

(2)收集相关技术资料,如材料设备清单、施工规范等。

2. 施工人员(1)组织施工人员进场,进行施工前的技术培训和安全教育。

(2)配备足够的技术人员、施工人员和管理人员。

3. 施工设备(1)根据工程需求,购置或租赁必要的施工设备。

(2)对施工设备进行检查、调试,确保设备正常运行。

4. 施工材料(1)采购符合国家标准的通风系统、防烟排烟系统、送排风设备、风管及部件、电气控制系统等材料。

(2)对材料进行验收,确保材料质量。

四、施工工艺及方法1. 施工工艺(1)施工顺序:土建工程、通风系统、防烟排烟系统、电气控制系统等。

人防工程通风预埋施工方案

人防工程通风预埋施工方案

人防工程通风预埋施工方案一、项目概述人防工程是指为了防御战争与其他紧急情况,保护人民生命财产安全而建造的防护工程。

在人防工程的设计与施工中,通风系统是至关重要的一部分,它能够保证人防工程内部空气的通畅,防止有毒气体积聚,保障人员生命安全。

本文将详细介绍人防工程通风预埋施工方案。

二、施工前准备1.了解设计要求:了解工程设计方案中对通风系统的要求,包括通风系统的类型、通风量、通风口位置等。

2. 准备施工图纸:根据设计要求,准备人防工程通风预埋的施工图纸。

3. 了解材料和设备:了解通风系统所需的材料和设备,如通风管道、通风口、通风机等,以及其规格和特性。

4. 落实安全措施:在施工前,必须严格落实安全措施,包括施工人员的安全教育和培训,施工现场的安全防护设施等。

三、施工流程1. 检查预埋位置:在人防工程建筑结构完工前,施工方需到达现场检查预埋通风系统的位置,并做好标记。

2. 预埋施工:根据通风预埋施工图纸要求,在人防工程混凝土结构内部,预埋通风管道以及通风口。

3. 接口处理:通风管道与通风口的连接处,需要进行密封处理,确保通风系统不会有漏风现象。

4. 检测验收:在通风系统预埋施工结束后,需要进行检测验收,确保通风系统的质量符合设计要求。

四、施工注意事项1. 施工质量保证:通风系统是人防工程的重要组成部分,施工质量必须得到保证,不能出现瑕疵。

2. 防火处理:通风系统的预埋施工必须符合防火要求,所有材料和设备应当符合防火标准。

3. 施工现场整洁:在通风系统的预埋施工过程中,施工现场必须保持整洁,严禁乱堆乱放材料和设备。

4. 施工时段安排:通风系统的预埋施工必须根据人防工程的施工时段安排,严格按照时间节点完成任务。

五、施工后收尾1. 清理整理:通风系统的预埋施工结束后,需要进行现场的清理整理,清除施工垃圾和材料。

2. 形成施工报告:施工结束后,需要形成通风系统预埋施工报告,详细记录施工过程的情况。

3. 效果验收:通风系统的预埋施工完成后,需要进行效果验收,在验收合格后确认施工任务完成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

人防通风工程施工方案目录一、工程概况 (1)二、编制依据 (3)三、主要的施工方法和技术要求: (3)3.1总要求: (3)3.2预留套管 (3)3.2 主要设备安装 (4)3.3 风管制作安装 (4)3.4 风管安装 (8)3.5通风部件安装 ............. .. (9)3.6通风设备安装 (10)3.7通风系统调试 (11)一、工程概况1.1该工程为人防地下工程,战时为人员掩蔽部,防护单元一至四为五级,防护单元五至九为六级,平时为汽车库。

1.2通风工况:平时为机械通风和消防排烟,辅助局部除湿;战时为人员掩蔽部,清洁式、滤毒式、隔绝式通风。

1.3平时通风及防火排烟概况(汽车库):1) 送风系统:有直接对外坡道,利用坡道自然进风,无直接对外坡道,主要采用机械进风。

2)排风系统:为了排除汽车行驶过程中产生的co废气与汽油蒸汽,设置排风系统,汽车库内保证换气次数不小于6次/小时,采用排风排烟两用风机运行排风。

3)排烟系统:排风系统兼排烟系统,排烟量按6次/小时计算,火灾时,开启排风排烟两用风机进入排烟状态,常开的钢制的排风口兼排烟口,排烟口位置距最远点水平距离不超过30m。

当排烟温度≥280°C时,排烟防火阀关闭,并联动补风及排烟风机关闭,停止排烟。

排烟风机及进出口软接应采用在280°C情况下工作不少于30min的防火布。

4)补风系统:平时进风机兼作消防补风机,火灾时打开补风机,补风量不小于排烟量的50%。

1.4平时环保要求:1) 为减少震动和降低噪声,吊装风机等设备采用减震吊钩。

2)送风、排风管道在穿越机房墙壁时,必须把预留洞孔的四周用水泥堵塞,必要时还须用消音棉嵌密,防止漏声。

3)进风机的出口和排风机的进口均设有消声静压箱。

4)对贴近地面建筑物的进排风竖井做消声处理。

1.5战时通风设计概况(二等人员掩蔽部):1) 设清洁式、滤毒式、隔绝式通风三种通风方式。

2)隔绝防护时间:二等人掩≥3小时;CO 容许体积浓度:≤2.5%3)最小防毒通道换气次数:二等人掩≥40次/时;清洁区超压:≥30Pa 4)战时移动电站:采用全空气冷却,新风经防护设备、除尘设备后,由一台斜流风机送风,排除电站内有害气体及柴油机散热量, 保证电站微负压。

5)送风、排风管道在穿越机房墙壁时,必须把预留洞孔的四周用水泥堵塞,必要时还须用消音棉嵌密,防止漏声。

6)进风机出口设有消声器、进风机室设有回风消声器排风机入口设有消声器。

1.6 平战功能转换:⑴ 各种自动排气活门、手电动密闭阀门不得预留平战转换内容,必须与工程同步施工安装到位。

平时将手动密闭阀及防爆破活门关闭,以免平时通风系统漏风。

⑵ 滤毒通风系统的粗滤器、预滤器和过滤吸收器应安装或购置到位。

二、编制依据2.1根据《人民防空工程设计规范》GB50225-20052.2根据《人民防空地下室设计规范》GB50038-20052.3根据《人民防空工程设计防火规范》GB 50098-20092.4根据《采暖通风与空气调节设计规范》GB50019-20032.5根据建筑专业提供此平面图2.6根据天津人防设计研究院提供的初设平面图及设备参数值三、主要的施工方法和技术要求:3.1总要求:1) 在施工中要按照设计图纸的具体要求及人防、消防报警、通风排烟有关安装验收规范(规定)进行。

2) 施工必须确保工程质量。

3) 所采购的通风和排烟材料、部件及设备必须符合特殊行业规定,由具备有生产资质的生产厂家生产,并且有配件、设备的出厂检测报告、出厂检验合格证等质量证明文件,方可安装。

4) 系统只有调试合格后,竣工图及测试资料齐全才能组织验收。

5) 安装完毕必须根据人防等相关专业验收规范(规定) 。

6) 安装竣工后,系统控制操作说明应制成图表,张挂于控制室。

3.2:预留套管1)、预留孔洞措施地下车库人防工程通风系统风管成风口穿砼墙时均需预留孔洞。

A.本工程模具采用木模,由木工统一制作,风管或风口为A×B,则应制作(A+100)×(B+100)的木模(木模以其外形尺寸计量)。

木模宽度应与其墙厚一致,制作的木模应牢固,尺寸要准确。

第3/5页B.土建预留(A+100)×(B+100)的孔洞后,应由木工和土建专业人员配合安装模具,其安装位置的要求,留洞大小尺寸应由本专业质员检查认定。

2、预埋套管措施根据图纸设计要求,穿过人防墙体的人防风道及风口均需预埋钢制密闭套管。

制作的套管要与系统中的穿墙管的管径一致,套管制作应由厚度为δ= 3mm的钢板煨弯,并点焊牢固、密实,套管长度应伸出墙体两侧150mm 即L=墙厚+300mm,以利于焊管或焊接法兰。

具体做法见北京地区人防通风图集FT-142。

3.2 主要设备安装3.2.1风机机组等设备在安装前必须仔细检查,要求表面完好无损,各种资料齐全,性能参数符合设计要求,方能安装。

安装时应严格按照产品说明书进行,消防风机安装采用减振支吊架 .3.2.2风机箱机组安装时,其底部与基础之间应垫两层橡胶减震垫,外型尺寸:240x240x20.长边长小于1000mm时,每边垫两组;1000~2000mm 时,每边垫三组;大于2000mm时,每边垫四组。

3.2.3本设计中选用的人防防护通风设备,必须是由具备人防专用设备生产资质的厂家生产。
