三相异步电动机就地无功补偿容量的计算及应用三相异步电动机就地无功补偿容量的计算及应用学院:物理与机电工程学院专业:电气自动化技术学号:20100486311姓名:李有维指导老师:江国栋【摘要】随着工业化程度的加速发展,电力电子技术、微电子技术及现代控制理论的发展。

三相异步电动机在工农业生产及人们的日常生活中却有极其广泛的应用。

从三相异步电动机的作用和性能为出发点,探究三相异步电动机的机械特性及功率因数与无功补偿容量的计算及应用。

【关键词】三相异步电动机机械特性功率因数无功补偿容量目录1、三相异步电动机的机械特性 02、电动机的功率因数 (1)3、电动机无功补偿的分类 (1)4. 三相异步电动机就地无功补偿容量计算 (2)5、低压异步电动机就地无功补偿 (4)5.1三相低压异步电动机就地和功补偿的好处 (5)5.2对电动机进行无功补偿应注意谐波危害 (7)6、小结 (8)参考文献: (8)三相异步电动机就地无功补偿容量的计算及应用三相异步电动机具有结构简单,运行可靠,价格低,维护方便等一系列优点。

因此三相异步电动机被广泛应用在电力拖动系统中,尤其是随着电子技术的日新月异,使得三相异步电动机的性能得到了大大的提高。

目前三相异步电动机被广泛用在各个工业自动化电气控制领域中,就不得不对它的某些性能进行探索。

1、三相异步电动机的机械特性三相异步电动机的机械特性是指电动机的转速与电磁转矩之间的关系。

由于转速与转差率有一定的对应关系,所以机械特性也常用转矩,转差率之间按一定的对应关系成立。

三相异步电动机的电磁转矩是由转子电流和主滋通相互作用所产生的。

转子电流与气隙磁密度作用产生电磁力,遵守电磁力定律,但是由于转子电流滞后转子电动势,在气隙磁场同一极性下面的各转子有效导体中,电流方向不会相同,所以电磁转矩与转子电路的功率因数有关。

[1]主磁通决定于定子电动势,而定子电动势则决定于定子的电压平衡关系,当定子漏阻抗电压降可以忽略不计时,定子电动势与电网电压相平衡,因为电网电压实际上是恒定的,所以主磁通可以近似认为是恒定的。

无功补偿基础知识

无功补偿基础知识

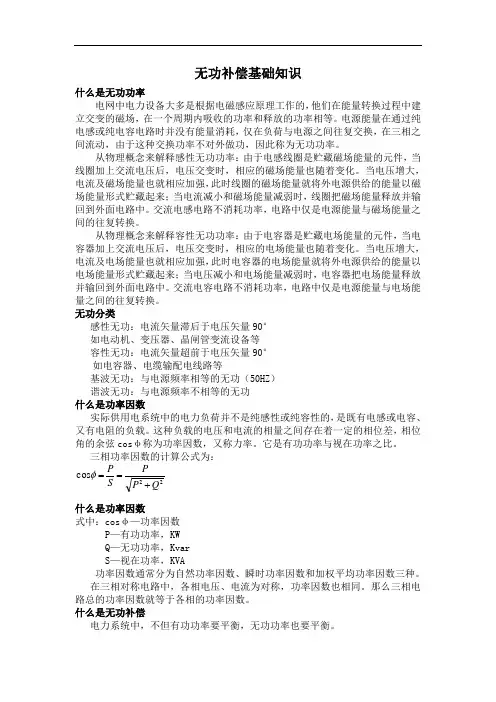

无功补偿基础知识什么是无功功率电网中电力设备大多是根据电磁感应原理工作的,他们在能量转换过程中建立交变的磁场,在一个周期内吸收的功率和释放的功率相等。
