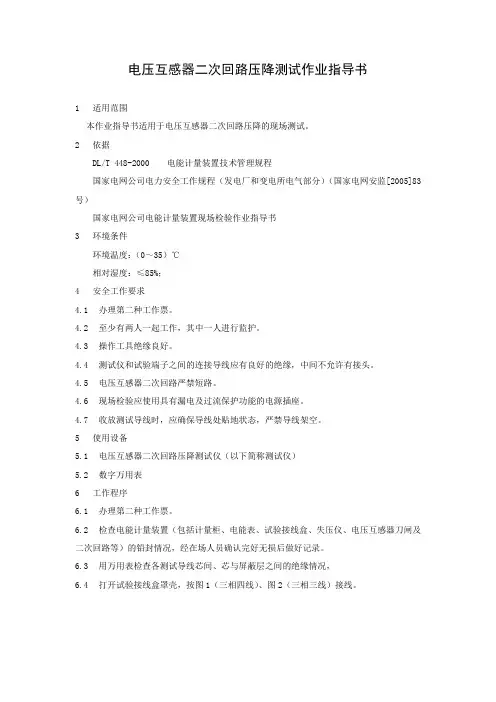

电压互感器二次回路压降测试作业指导书

电压互感器二次回路压降测试

作业指导书

目录

1.概述………………………………………………………….（）

2.应用范围…………………………………………………….（）

3.引用标准、规程、规范…………………………………….（）

4.使用仪器、仪表及准确度等级……………………….（）

5.试验条件…………………………………………………….（）

6.试验项目……………………………………………………（）

7.试验方法……………………………………………………（）

8.试验结果的处理…………………………………………….（）

9.安全技术措施……………………………………………….（）附录A.试验记录格式……………………………………….（）

1 概述

本作业指导书针对的测试对象是发电厂和变电站计量用电压互感器二次回路导线所引起的电压降。试验目的是检验用于电能计量中电压互感器二次回路压降的误差。电能计量装置综合误是由电流互感器的误差、电压互感器的误差、电能表的误差及电压互感器二次导线压所引起计量综合误差所组成。因此电能计量综合误差的计算与修正，需要准确地检测出电压互感器二次回路压降的误差。现行规程规定压降的检测周期为2年。

2．应用范围

本作业指导书适用于对新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置电压互感器二次回路压降的测试工作。

3.引用标准、规程、规范

（1）DL/T448-2000 《电能计量装置技术管理规程》

（2）JJG169-1993 《互感器校验仪检定规程》

（3）JJG1027-1991 《测量误差及数据处理》

（4）国家电网安监字［2005］83号《国家电网公司电力安全工作规程》4．使用仪器、仪表及准确度等级

表1电压互感器二次回路压降测试用标准仪器

5.试验条件

5.1压降测试仪：

5.1.1等级不应低于2级；基本误差应包含测试引线所带来的附加误差。

5.1.2压降测试仪的分辨率应不低于：

f：0.01％，δ：0.01（′）

5.1.3压降测试仪的工作回路（接地的除外）对金属面板及金属外壳之间的绝缘电阻不应低于20MΩ，工作时不接地的回路（包括交流电源插座）对金属外壳应能承受有效值为1.5kV的50Hz正弦波电压1min耐压试验。

5.1.4压降测试仪对被测试回路带来的负荷最大不超过1V A。

5.2互感器校验仪：测量误差不应大于被检互感器允许误差的1/10。其中，装置灵敏度引起的测量误差不大于1/20；最小分度值引起的测量误差不大于1/15；差压测量回路的二次负荷对被检电压互感器二次回路压降误差影响不大于1/20。

5.3隔离电压互感器：准确度等级不低于0.05级，变比为100V/100V或100V/√3/100V/√3。

5.4通讯工具

试验人员之间相互联络用的通讯工具应不影响电力系统其他设备安全运行和正常工作。

5.5三相电源箱

备有三相六线输出，电压范围0～100V，额定电流3A。三相电压不平衡度可以通过开关选择，设定值为±5％，±10％。

6试验项目

（1）三相三线方式下，二次回路压降误差及其分量。

（2）三相四线方式下，二次回路压降误差及其分量。

7 试验方法

7.1 压降测试方法（压降测试专用设备）

7.1.1测试原理及测试方法

测试方法采用压降测试仪直接测试，测试原理接线见图1和图3。

注：采用的压降测试仪应定期自校。

1压降测试仪测试接线

7.1.2测试步骤

a测试前应检查二次导线压降测试设备各相对地绝缘状态及导线接头接触情况。

b连接互感器二次端子和压降测试仪之间的导线应该是专用的屏蔽导线，且屏蔽层应可靠接地。

c试验端子接线应由相关专业人员完成，测试人员负责测试工作、仪器操作、数据记录。

图2三相三线计量方式下二次压降测试原理接线图

图3三相四线计量方式下二次压降测试原理接线图

d先用压降测试设备检查电压互感器侧的相序是否正确（也可以采用带相序测量功能的多用表来确定）。电压互感器侧的接线应接在电压互感器二次引出线所连接的第一组端子处，电能表侧的接线应接在电能表盒盖内按图1～图3接线。接线时注意先接电压互感器侧的接线，再接电能表侧的接线。

e现场测试过程中，严禁电压互感器二次短路。

f现场测试完成后，应由工作负责人检查，确认无误后方可撤离现场。

7.2互感器校验仪法

7.2.1设备停电状态下测试

测试时使用三相电源箱，即从端子箱依次把A、B、C三相计量绕组的二次引线接到三相电源箱的对应端子，再从二次仪表屏的端子箱中把电能表二次引线引出导电压互感器侧，并与二次压降测试仪箱应端子连接，即可进行测试。

测试原理接线件图4。

7.2.1.1回路连接

测量时使用三相电源箱，即从端子箱或接线盒接线。依次把A、B、C三相计量绕组的六根1a-1n（1x）二次引线接到三相负荷电源箱a-n、b-n、c-n六个接线端子上。

从二次仪表屏的端子排上标记a-n、b-n、c-n的接线座上引出六根测量线到电压互感器安装地点，接到二次压降测量仪相应端子上。

把三相负荷电源箱a-n、b-n、c-n六个接线端子用导线与二次压降测试仪相应端子连接。

图4三相四线计量方式下采用三相电源箱测试二次压降原理接线图

7.2.1.2 测量步骤

a 三相负荷电源箱的选择开关置A相，用互感器校验仪检验电压互感器线路。

升起电压测试，使校验仪显示的工作电压达到20％百分点。

b 保持电源调压器输出不变，用选择开关依次检查B 相、C 相的电压，使用不平衡调节开关使输出电压与百分表的20％示值有最小偏差。

c 电压升到100％额定值，依次测量各相的二次导线压降。

8 测试结果的处理

8.1试验数据应按规定的格式和要求做好原始记录。

8.2电压互感器二次回路电压降相对值按下列公式计算

%)0291.0(22δε+=∆f U

式中：εΔU - -- 二次压降的相对百分数

f --- 同相分量（％）

δ--- 正交分量（％）

8.3判断电压互感器二次回路电压降误差是否超过表2中给出的误差限值，应以修约后的数据为准。误差的修约按表3进行。

表3现场电压互感器二次回路压降的修约间隔

8.4电压互感器二次回路导线压降测试原始记录

a 原始记录填写应使用签字笔书写，不得任意修改。
