满堂楼板模板支架计算1
盘扣式满堂楼板模板支架计算书
盘扣式满堂楼板模板支架计算书————————————————————————————————作者 :————————————————————————————————日期 :盘扣式满堂楼板模板支架计算书楼板模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008) 、《混凝土结构工程施工规范》 (GB50666６ -2011 ）、《建筑施工承插型盘扣式钢管支架安全技术规程》（ＪGJ2３１-2010) 、《混凝土结构设计规范》（GＢ5001０-2010 ）、《钢结构设计规范》（ GB 5０ 01７- ２00３) 、《组合钢模板技术规范》（ GＢ 5０ 21４-２ 0０ 1) 、《木结构设计规范》（ GＢ５0０0５━ 2003) 、《建筑结构荷载规范》(G Ｂ 5 ０00９-2 ０１ 2）等编制。
一、参数信息：楼板楼板现浇厚度为 0．20米 , 模板支架搭设高度为 3.00 米,搭设尺寸为：立杆的纵距 b ＝1．20米，立杆的横距 l=1. ２０米 , 立杆的步距 h＝１ .20 米。
模板面板采用胶合面板 , 厚度为 1８ｍ m，板底龙骨采用木方 :５0×８０；间距：300mm；托梁采用双楞设置 , 梁顶托采用 10号工字钢。
采用的钢管类型为60×3.2 ，立杆上端伸出至模板支撑点长度：0.30 米。
图1楼板支撑架立面简图图2楼板支撑架荷载计算单元二、模板面板计算依据《混凝土结构工程施工规范》ＧB5066６ - ２0１1，4.3.5 和4. ３ .6 计算。
面板为受弯结构 , 需要验算其抗弯强度和刚度。
模板面板按照三跨连续梁计算。
使用模板类型为：胶合板。
(1)钢筋混凝土板自重（ kN／ m)：q11 =２5．1００× 0.200×１.200＝6.024kN/ｍ(2)模板的自重线荷载（ kN/ ｍ） :q 12= 0. ３50×１ . ２00=０.420kN/ ｍ(3)活荷载为施工荷载标准值 ( ｋN／m)：ｑ13 =２.５00×1.200=3.00０ｋN／ｍ均布线荷载标准值为：ｑ= ２５ .100 ×０． 200×1.200+0. ３5０× 1. ２０ 0＝6.444k Ｎ/ ｍ均布线荷载设计值为 :ｑ１ = 0.9 ０×［1.35 ×（6.0 ２４ +0. ４2０）＋1.4 ×0．９×３ .000] ＝1１．231k Ｎ/m面板的截面惯性矩 I 和截面抵抗矩 W分别为 :本算例中 , 截面抵抗矩 W和截面惯性矩 I 分别为：W = 1 ２0.00 ×1. ８０× 1.80 ／6 ＝ 64.3８ 0cm;I = 1２ 0.00 × 1.8 ０× 1. ８0×1.80/12 =5８．３ 2cｍ4；(1 ）抗弯强度计算M=0.1ｑ１ｌ２ = 0. １×１１． 231×０． 3002=0.101kN.mσ = Ｍ / Ｗ < [ ｆ]其中２σ——面板的抗弯强度计算值 ( Ｎ /mm ) ；M——面板的最大弯距（ N.ｍｍ );W ——面板的净截面抵抗矩 ;[f]——面板的抗弯强度设计值 , 取 15.00 Ｎ／ｍｍ2;经计算得到面板抗弯强度计算值σ = 0．101×1０00×1000/6 ４８ 0０=1. ５60N／ mm2面板的抗弯强度验算σ＜ [f], 满足要求！(2)挠度计算验算挠度时不考虑可变荷载值, 仅考虑永久荷载标准值，故采用均布线荷载标准值为设计值。
满堂支架计算
满堂支架计算1、荷载计算根据支架布置方案，采用满堂支架，对其刚度、强度、稳定性必须进行检算。
钢管的内径Ф41mm 外径Ф48mm 、壁厚3.5mm 。
截面积转动惯量回转半径 截面模量钢材弹性系数钢材容许应力，按照《钢管满堂支架预压技术规程》中关于旧钢管抗压强度设计值的规定需要乘以折减系数0.85，故验算时按照170MPa 的容许应力进行核算。
1、支架结构验算荷载计算与荷载的组合：A 、钢筋混凝土自重：W 砼= 0.4×26=10.4KN/m2(钢筋混凝土梁重量按26kN/m 3计算)B 、支架模板重① 模板重量：(竹胶板重量按24.99kN/m 3计算)②主次楞重量：主楞方木：(方木重量按8.33KN/m3计算)次楞钢管：C 、人员与机器重W =1KN/ m 2 (《JGJ166-2008 建筑施工碗扣式脚手架安全技术规X 》)D 、振捣砼时产生的荷载2/4.0015.099.24m kN h W p =⨯==模板模板ρ2/47.033.81.01.025.011.01.06.01m kN h W p =⨯⨯⨯+⨯⨯==）（方木方木ρ22222893.44)1.48.4(14.34/)(cm d D A =÷-⨯=-=π344078.5)8.432()]1.48.4(14.3[cm =⨯÷-⨯=D d D W 32/)(44-=πcmA J i 58.1)/(2/1==44444187.1264)1.48.4(14.364/)(cm d D J =÷-⨯=-=πMPa E 51005.2⨯=MPa f 205][=2/12.0105.33.01m kN kg W =⨯⨯=钢管W =2KN/ m 2 ( 《JGJ166-2008 建筑施工碗扣式脚手架安全技术规X 》) E 、倾倒混凝土时冲击产生的荷载W =3KN/ m 2 (采用汽车泵取值3.0KN/m 2)F 、风荷载按照《建筑施工碗扣式脚手架安全技术规X 》，风荷载W k =0.7u z u s W o其中u z 为风压高度变化系数，按照《建筑结构荷载规X 》取值为1；u s 为风荷载体型系数，按照《建筑结构荷载规X 》取值为0.8；W o 为基本风压，按照XX 市市郊离地高度5m 处50年一遇值为0.3 KN/m 2。

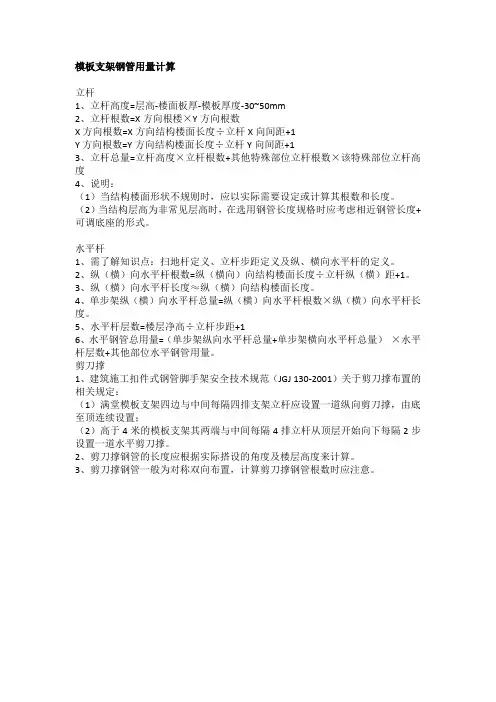

模板支架钢管用量计算
模板支架钢管用量计算
立杆
1、立杆高度=层高-楼面板厚-模板厚度-30~50mm
2、立杆根数=X方向根楼×Y方向根数
X方向根数=X方向结构楼面长度÷立杆X向间距+1
Y方向根数=Y方向结构楼面长度÷立杆Y向间距+1
3、立杆总量=立杆高度×立杆根数+其他特殊部位立杆根数×该特殊部位立杆高度
4、说明：
（1）当结构楼面形状不规则时，应以实际需要设定或计算其根数和长度。
（2）当结构层高为非常见层高时，在选用钢管长度规格时应考虑相近钢管长度+可调底座的形式。
水平杆
1、需了解知识点：扫地杆定义、立杆步距定义及纵、横向水平杆的定义。
2、纵（横）向水平杆根数=纵（横向）向结构楼面长度÷立杆纵（横）距+1。
3、纵（横）向水平杆长度≈纵（横）向结构楼面长度。
4、单步架纵（横）向水平杆总量=纵（横）向水平杆根数×纵（横）向水平杆长度。
5、水平杆层数=楼层净高÷立杆步距+1
6、水平钢管总用量=（单步架纵向水平杆总量+单步架横向水平杆总量）×水平杆层数+其他部位水平钢管用量。
剪刀撑
1、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001）关于剪刀撑布置的相关规定：
（1）满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；
（2）高于4米的模板支架其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。
2、剪刀撑钢管的长度应根据实际搭设的角度及楼层高度来计算。
3、剪刀撑钢管一般为对称双向布置，计算剪刀撑钢管根数时应注意。
满堂楼板模板支架计算(板厚120mm高度2.88m)
计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。 计算依据2《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》(杜荣军)。
计算参数:
模板支架搭设高度为3.0m， 立杆的纵距 b=0.90m，立杆的横距 l=0.90m，立杆的步距 h=1.50m。 面板厚度14mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。 木方40×90mm，间距300mm，剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。 模板自重0.35kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载2.5+2.0kN/m2。 扣件计算折减系数取1.00。
7
= Asfy/bh0fcm = 2563.00×300.00/(4500.00×100.00×6.95)=0.245 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为
s=0.241 此层楼板所能承受的最Байду номын сангаас弯矩为：
M1= sbh02fcm = 0.241×4500.000×100.0002×6.95×10-6=75.37kN.m 结论：由于 Mi = 75.3> Mmax=41.388 所以第7天以后的各层楼板强度和足以承受以上楼层传递下来的荷载。 第2层以下的模板支撑可以拆除。
三、板底支撑钢管计算 横向支撑钢管计算
横向支撑钢管按照集中荷载作用下的连续梁计算。 集中荷载P取木方支撑传递力。
2.44kN
2.44kN
2.44kN
A
B
900
900
900
支撑钢管计算简图
模板及满堂架计算书

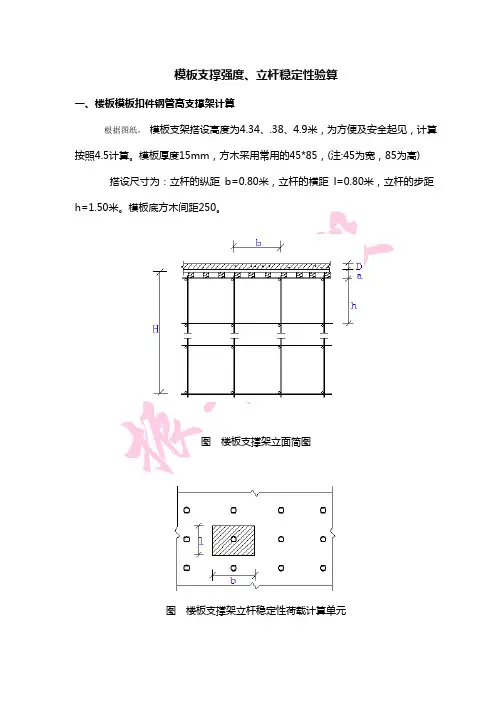

模板支撑强度、立杆稳定性验算一、楼板模板扣件钢管高支撑架计算根据图纸，模板支架搭设高度为4.34、.38、4.9米，为方便及安全起见，计算按照4.5计算。
模板厚度15mm，方木采用常用的45*85，(注:45为宽，85为高) 搭设尺寸为：立杆的纵距 b=0.80米，立杆的横距 l=0.80米，立杆的步距h=1.50米。
模板底方木间距250。
图楼板支撑架立面简图图楼板支撑架立杆稳定性荷载计算单元采用的钢管类型为48×3.0。
一、支撑方木的计算方木按照简支梁计算，方木的截面力学参数为本算例中，面板的截面惯性矩I和截面抵抗矩W分别为:W =4.5×8.5×8.5/6 = 54.19cm3；I = 4.5×8.5×8.5×8.5/12 = 230.30cm4；方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1 = 25.000×0.160×0.250=1kN/m （采用本工程最厚板160mm计算） (2)模板的自重线荷载(kN/m)：q2 = 0.290×0.250=0.0725kN/m （0.29为模板自重kN/m2）(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P1 = (1.000+2.000)×0.800×0.250=0.6kN 2.强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算如下:均布荷载 q = 1.2×1+1.2×0.0725=1.287kN/m集中荷载 P = 1.4×0.576=0.806kN最大弯矩 M = 0.84×0.80/4+1.287×0.80×0.80/8=0.271kN.m最大支座力 N = 0.271/2+1.287×0.80/2=0.935kN截面应力=0.271×106/54190=5.0N/mm2方木的计算强度小于13.0N/mm2,满足要求!3.抗剪计算最大剪力的计算公式如下:Q = ql/2 + P/2截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.800×1.87/2+0.84/2=0.9348kN截面抗剪强度计算值 T=3×934.8/(2×45×85)=0.367N/mm2截面抗剪强度设计值 [T]=1.30N/mm2方木的抗剪强度计算满足要求!4.挠度计算最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下:均布荷载 q = 1+0.0725=1.0725kN/m集中荷载 P = 0.6kN最大变形 v =5×1.0725×800.04/(384×9500.00×2303000)+600.0×800.03/(48×9500.00×2303000)=0.554mm方木的最大挠度小于800.0/250=3.2,满足要求!二、方木支撑钢管计算支撑钢管按照集中荷载作用下的简支梁计算集中荷载P取纵向钢管传递力，P=1.287*0.8+0.84=1.87kN支撑钢管计算简图如下支撑钢管按照简支梁的计算公式其中 n=0.80/0.25=3经过简支梁的计算得到支座反力 RA = RB=(3-1)/2×1.87+1.87=3.74kN通过传递到立杆的最大轴向力为 2×1.87+1.82=5.61N最大弯矩 Mmax=(3×3-1)/(8×3)×1.87×0.80=0.50kN.m截面应力=0.50×106/4491.0=111.33N/mm2支撑钢管的计算强度小于205.0N/mm2,满足要求!三、扣件抗滑移的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc ——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=5.61kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
满堂支架受力计算
支架高度以7米计算： 则支架自重：P=7×0.0384+6×0.6×0.0384=0.41KN 支架最大荷载为N=21.54+0.41=21.95KN 立杆长细比，查表得＝0.676 [N]=>N 查表得外径48mm壁厚3.5mm钢管在步距120mm时，容许荷载 [N]=33.1KN>N。 故在此应力下，立杆是安全的 5）地基承载力计算 支架底托下辅设30*30*7cmC30砼块。其单根立杆有效承压面积为 30cm×30cm=0.09㎡ 地基承载力： 3.腹板处受力计算（60cm×60cm间距处） 其荷载与横梁处相同。 因横梁处支架是满足施工要求的，故腹板处也是满足要求的。
最大弯矩为：
弯曲强度： 最大挠度： <600/400=1.5 4) 支架受力 模板自重：0.43KN/㎡ 支架顶承受重力为：23.0KN/㎡+0.43KN/㎡=23.43KN/㎡ N1＝0.9×0.6×23.43＝12.65KN 支架高度以7米计算： 则支架自重：P=7×0.0384+6×0.9×0.0384=0.48KN 支架最大荷载为N=12.65+0.48=13.13 立杆长细比，查表得＝0.676 [N]=>N 查表得外径48mm壁厚3.5mm钢管在步距120mm时，容许荷载 [N]=33.1KN>N。 故在此应力下，立杆是安全的。 5）地基承载力计算 支架底托下辅设30*30*7cmC30砼块。其单根立杆有效承压面积为 30cm×30cm=0.09㎡ 地基承载力：<15 2、横梁处受力计算（60cm×60cm间距处）
一、横杆和钢管架受力计算
1、标准截面处受力计算（90cm×60cm间距处） 1）荷载 箱梁自重：q=ρgh=2.6×10×0.5＝13.0KN/㎡ (钢筋砼密度按ρ=2.6*10kg/m，g=10N/KG,h为砼厚度) 施工荷载和风载：10KN/㎡ 总荷载：Q=13.0+10=23.0KN/㎡ 2）顺向条木受力计算（10cm×10cm） 大横杆间距为90cm，顺向条木间距为30cm，故单根单跨顺向条木
13.3m高,150厚顶板高支撑架计算书
㈠、150厚顶板，13.3m高，满堂支撑架(间距900×880) 验算计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土楼板名称新浇混凝土楼板板厚(mm) 150 新浇混凝土楼板边长L(m) 6 新浇混凝土楼板边宽B(m) 5 二、荷载设计三、模板体系设计设计简图如下：模板设计平面图模板设计剖面图(楼板长向)模板设计剖面图(楼板宽向)四、面板验算面板类型覆面木胶合板面板厚度(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量E(N/mm2) 6000 根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。
计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm41、强度验算q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.15)+1.4×2.5，1.35×(0.1+(1.1+24)×0.15)+1.4×0.7×2.5] ×1=7.32kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.1×1=0.11kN/mp＝0.9×1.4×Q1K=0.9×1.4×2.5＝3.15kNM max＝max[q1l2/8,q2l2/8+pl/4]=max[7.32×0.32/8，0.11×0.32/8+3.15×0.3/4]= 0.24kN·m σ＝M max/W＝0.24×106/37500＝6.33N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝(G1k+(G3k+G2k)×h)×b=(0.1+(1.1+24)×0.15)×1=3.86kN/mν＝5ql4/(384EI)＝5×3.86×3004/(384×6000×281250)＝0.24mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！五、小梁验算因[B/l b]取整＝[5000/880]取整＝5，按四等跨连续梁计算，又因小梁较大悬挑长度为250mm，因此需进行最不利组合，计算简图如下：1、强度验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9×max[1.2×(0.3+(1.1+24)×0.15)+1.4×2.5，1.35×(0.3+(1.1+24)×0.15)+1.4×0.7×2.5]×0.3＝2.26kN/m因此，q1静＝0.9×1.2(G1k+(G3k+G2k)×h)×b=0.9×1.2×(0.3+(1.1+24)×0.15)×0.3＝1.32kN/m q1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.3＝0.94kN/mM1＝0.107q1静L2+0.121q1活L2＝0.107×1.32×0.882+0.121×0.94×0.882＝0.2kN·mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.3＝0.1kN/mp＝0.9×1.4×Q1k=0.9×1.4×2.5＝3.15kNM2＝max[0.077q2L2+0.21pL，0.107q2L2+0.181pL]＝max[0.077×0.1×0.882+0.21×3.15×0.88，0.107×0.1×0.882+0.181×3.15×0.88]＝0.59kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[2.26×0.252/2，0.1×0.252/2+3.15×0.25]＝0.79kN·mM max＝max[M1，M2，M3]＝max[0.2，0.59，0.79]＝0.79kN·mσ＝M max/W＝0.79×106/64000＝12.35N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V1＝0.607q1静L+0.62q1活L＝0.607×1.32×0.88+0.62×0.94×0.88＝1.22kNV2＝0.607q2L+0.681p＝0.607×0.1×0.88+0.681×3.15＝2.2kNV3＝max[q1L1，q2L1+p]＝max[2.26×0.25，0.1×0.25+3.15]＝3.17kNV max＝max[V1，V2，V3]＝max[1.22，2.2，3.17]＝3.17kNτmax＝3V max/(2bh0)=3×3.17×1000/(2×80×60)＝0.99N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算q=(G1k+(G3k+G2k)×h)×b=(0.3+(24+1.1)×0.15)×0.3＝1.22kN/m跨中νmax＝0.632qL4/(100EI)=0.632×1.22×8804/(100×9350×2560000)＝0.19mm≤[ν]＝l/400＝880/400＝2.2mm悬臂端νmax＝qL4/(8EI)=1.22×2504/(8×9350×2560000)＝0.02mm≤[ν]＝l1/400＝250/400＝0.62mm满足要求！六、主梁验算主梁类型钢管主梁材料规格(mm) Ф48×3.25可调托座内主梁根数 1 主梁弹性模量E(N/mm2) 206000主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125主梁截面惯性矩I(cm4) 11.5 主梁截面抵抗矩W(cm3) 4.791、小梁最大支座反力计算Q1k＝1.5kN/m2q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.5+(1.1+24)×0.15)+1.4×1.5，1.35×(0.5+(1.1+24)×0.15)+1.4×0.7×1.5]×0.3＝1.95kN/mq1静＝0.9×1.35(G1k+ (G3k+G2k)×h)×b=0.9×1.35×(0.5+(1.1+24)×0.15)×0.3＝1.55kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×1.5×0.3＝0.57kN/mq2＝(G1k+ (G3k+G2k)×h)×b=(0.5+(1.1+24)×0.15)×0.3=1.28kN/m承载能力极限状态按四跨连续梁，R max＝(1.143q1静+1.223q1活)L＝1.143×1.55×0.88+1.223×0.57×0.88＝2.17kN 按悬臂梁，R1＝q1l=1.95×0.25＝0.49kNR＝max[R max，R1]＝2.17kN;正常使用极限状态按四跨连续梁，R max＝1.143q2L＝1.143×1.28×0.88＝1.29kN按悬臂梁，R1＝q2l=1.28×0.25＝0.32kNR＝max[R max，R1]＝1.29kN;2、抗弯验算计算简图如下：主梁弯矩图(kN·m)M max＝0.58kN·mσ＝M max/W＝0.58×106/4790＝122.1N/mm2≤[f]＝205N/mm2满足要求！3、抗剪验算主梁剪力图(kN)V max＝4.5kNτmax＝2V max/A=2×4.5×1000/457＝19.7N/mm2≤[τ]＝125N/mm2 满足要求！4、挠度验算主梁变形图(mm)νmax＝0.67mm跨中νmax=0.67mm≤[ν]=900/400=2.25mm悬挑段νmax＝0.58mm≤[ν]=250/400=0.62mm满足要求！七、立柱验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(1500+2×200)=2633.4mm非顶部立杆段：l02=kμ2h =1×1.755×1600=2808mmλ=l0/i=2808/15.9=176.6≤[λ]=210长细比满足要求！2、立柱稳定性验算顶部立杆段：l01=kμ1(h d+2a)=1.217×1.386×(1500+2×200)=3204.848mmλ1＝l01/i＝3204.848/15.9＝201.563，查表得，υ1＝0.179M w=0.92×1.4ωk l a h2/10=0.92×1.4×0.25×0.9×1.62/10＝0.07kN·mN w＝0.9[1.2ΣN Gik+0.9×1.4Σ(N Qik+M w/l b)]=0.9×[1.2×(0.5+(24+1.1)×0.15)+0.9×1.4×1]×0.9×0 .88+0.92×1.4×0.07/0.88＝4.63kNf＝ N w/(υA)+ M w/W＝4631.08/(0.18×457)+0.07×106/4790＝70.36N/mm2≤[f]＝205N/mm2 满足要求！非顶部立杆段：l02=kμ2h =1.217×1.755×1600=3417.336mmλ2＝l02/i＝3417.336/15.9＝214.927，查表得，υ2＝0.159非顶部立杆段：l02=kμ2h =1.217×1.755×1600=3417.336mmλ2＝l02/i＝3417.336/15.9＝214.927，查表得，υ2＝0.159M w=0.92×1.4ωk l a h2/10=0.92×1.4×0.25×0.9×1.62/10＝0.07kN·mN w＝0.9[1.2ΣN Gik+0.9×1.4Σ(N Qik+M w/l b)]=0.9×[1.2×(0.75+(24+1.1)×0.15)+0.9×1.4×1]×0.9×0.88+0.92×1.4×0.07/0.88＝4.84kNf＝ N w/(υA)+ M w/W＝4844.92/(0.16×457)+0.07×106/4790＝80.42N/mm2≤[f]＝205N/mm2 满足要求！八、扣件抗滑移验算按上节计算可知，扣件受力N＝4.63kN≤R c=k c×8=0.8×8=6.4kN满足要求！㈡、250×500框架主梁扣件钢管支撑架（1000mm×900mm，13.3m高）验算计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算取单位宽度1000mm，按简支梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q2k，1.35(G1k+ (G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×0.5)+1.4×2，1.35×(0.1+(24+1.5)×0.5)+1.4×0.7×2]×1＝17.38kN/mq2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×0.5]×1＝12.85kN/m1、强度验算M max＝q1l2/8＝17.38×0.252/8＝0.14kN·mσ＝M max/W＝0.14×106/37500＝3.62N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5qL4/(384EI)=5×12.85×2504/(384×6000×281250)＝0.387mm≤[ν]＝l/400＝250/400＝0.62mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R2=0.5q1l=0.5×17.38×0.25＝2.17kN标准值(正常使用极限状态)R1'=R2'=0.5q2l=0.5×12.85×0.25＝1.61kN五、小梁验算为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{2.17+0.9×1.35×[(0.3-0.1)×0.25/2+0.5×(0.5-0.15)]+0.9max[1.2×(0.5+(24+1.1)×0.15)+1.4×2，1.35×(0.5+(24+1.1)×0.15)+1.4×0.7×2]×max[0.5-0.25/2，(1-0.5)-0.25/2]/2×1，2.17+0.9×1.35×(0.3-0.1)×0.25/2}=3.75kN/mq2＝max[1.61+(0.3-0.1)×0.25/2+0.5×(0.5-0.15)+(0.5+(24+1.1)×0.15)×max[0.5-0.25/2，(1-0.5)-0.25/2]/2×1，1.61+(0.3-0.1)×0.25/2]＝2.61kN/m1、抗弯验算M max＝max[0.107q1l12，0.5q1l22]＝max[0.107×3.75×0.452，0.5×3.75×0.22]＝0.08kN·m σ＝M max/W＝0.08×106/64000＝1.27N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.607q1l1，q1l2]＝max[0.607×3.75×0.45，3.75×0.2]＝1.025kN τmax＝3V max/(2bh0)=3×1.025×1000/(2×60×80)＝0.32N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×2.61×4504/(100×9350×2560000)＝0.03mm≤[ν]＝l/400＝450/400＝1.12mmν2＝q2l24/(8EI)＝2.61×2004/(8×9350×2560000)＝0.02mm≤[ν]＝l/400＝200/400＝0.5mm 满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态R max＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×3.75×0.45，0.393×3.75×0.45+3.75×0.2]＝1.93kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R2＝1.93kN正常使用极限状态R'max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×2.61×0.45，0.393×2.61×0.45+2.61×0.2]＝1.34kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝R'2＝1.34kN六、主梁验算主梁自重忽略不计，计算简图如下：1、抗弯验算主梁弯矩图(kN·m)σ＝M max/W＝0.733×106/4790＝153.11N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝1.93kNτmax＝2V max/A=2×1.93×1000/457＝8.45N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝2.17mm≤[ν]＝l/400＝1000/400＝2.5mm满足要求！4、扣件抗滑计算R＝max[R1,R2]＝1.93kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R＝1.93kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、纵向水平钢管验算计算简图如下：R＝max[R1，R2]=1.93kN，R'＝max[R1'，R2']＝1.34kN1、抗弯验算纵向水平钢管弯矩图(kN·m) σ＝M max/W＝0.3×106/4790＝61.92N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝2.589kNτmax＝2V max/A=2×2.589×1000/457＝11.33N/mm2≤[τ]＝170N/mm2 满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.45mm≤[ν]＝l/400＝900/400＝2.25mm满足要求！4、扣件计算R＝4.25kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R＝4.25kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！八、立柱验算λ=h/i=1600/15.9=100.63≤[λ]=150长细比满足要求！查表得，υ＝0.591、风荷载计算M w＝0.92×1.4×ωk×l a×h2/10＝0.92×1.4×0.22×0.9×1.62/10＝0.06kN·m2、稳定性计算根据《建筑施工模板安全技术规范》公式5.2.5-14，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.5)+0.9×1.4×2]×1＝16.15kN/m2)小梁验算q1＝max{2.02+(0.3-0.1)×0.25/2+0.9×[1.2×(0.5+(24+1.1)×0.15)+0.9×1.4×1]×max[0.5-0.25/2，(1-0.5)-0.25/2]/2×1，2.02+(0.3-0.1)×0.25/2}=3.12kN/m 同上四～七计算过程，可得：R1＝3.52kN，R2＝3.52kN立柱最大受力N w＝max[R1+N边1，R2+N边2]+M w/l b＝max[3.52+0.9×[1.2×(0.75+(24+1.1)×0.15)+0.9×1.4×1]×(0.9+0.5-0.25/2)/2×0.9，3.52+0.9×[1.2×(0.75+(24+1.1)×0.15)+0.9×1.4×1]×(0.9+1-0.5-0.25/2)/2×0.9]+0.06/1＝7.03kNf＝N/(υA)+M w/W＝7027.52/(0.59×457)+0.06×106/4790＝38.15N/mm2≤[f]＝205N/mm2 满足要求！。
满堂支架设计与计算
普通满堂均布钢管支架1、普通钢管采用外经48mm，壁厚3.5mm组成,底板下采用0.6米×0.6米布设,在墩柱附近底板增设0.3米×0.3米,纵桥向三排,横杆间距均为1.2米.2、横向搁木和纵向搁木的布设为0.4米×0.4米,材料采用15cm×7.5cm松木，横向摆放采用15cm（高）×7.5cm,纵向摆放采用7.5cm(高) ×15cm,横向搁木摆放在横杆上。
3、横向斜撑在底板每9排形成一个剪刀斜撑，翼板每7排形成一个剪刀斜撑，剪刀斜撑与剪刀斜撑纵向间距为5×0.6=3米，即在平面布置图中按6～16布置，纵向斜撑在底板中间搭设一道，在底板边搭设一道，即（1）（2）（5）搭设布置，翼板边各搭设一道，斜撑减半，即（3）（4）搭设布置。
4、因钢管长度不够，用2个固定卡子卡住以调整标高和拆落支架，每个卡子能承受1.3T,两个卡子为2.6T能满足施工要求。
一、地基处理１、泥浆池、沉淀池的处理将泥浆池、沉淀池内泥浆挖干净，分层每20cm夯实后，用C25砼硬化20cm厚。
２、绿岛采用C25砼硬化，厚度为20cm，布设∮8钢筋网，间距为20cm×20cm。
３、23#~30#墩、36#~39#墩原地面硬化为：先将建筑垃圾清理干净，然后用压路机充分压实，铺30cm厚石碴后，用C25砼进行硬化，硬化厚度为20cm。
支架设计计算一、扣件式满堂均布钢管支架的计算（以１９＃～２０＃为例）1、荷载分布及计算为计算简便，统一简化为均布荷载，根据设计图纸的尺寸及混凝土方量，每跨梁(24#) (23#) （19#）（20#）150 200 400 980 980 500 100 125 3440（注：本图以厘米计）N1=50934kg/m N2=29750kg/m N3=25606kg/m N4=21400kg/mN5=19643kg/m N6=21124kg/m N7=26850kg/m N8=50920kg/m(20#) (21#)(21#) (22#)(22#) (23#) 125 100 500 995×2 500 100 125（注：本图以厘米计）N1=N8=50920kg/m N2=N7=26850kg/mN3=N6=21124kg/m N4=N5=19641kg/m根据纵向支架分布图和横向支架分布图，以（2）为例进行检算，荷载分布如下图：=20702×1.25+19641×5.75=138813kgP119641kg/m（2）（3）7．0mP2=19641×7=137487kgP= P1× P2=138813+137487=276300kgP=276300/2=138150kg设计为7根ф60cm钢管桩,壁厚为0.5CM,高度为6m，每根钢管桩受力为:P3=138150/7=19736kg/根考虑到模板、工字钢重量及施工荷载影响，取1.2系数则：P4=19736×1.2=23683kg/根2、应力检算：σ压 = P4/A=23683/（302-29.522）π=254kg/cm2〈［σ］=1700kg/ cm23、失稳检算钢管桩底部与混凝土调整块用螺栓连接，因此可看成为一端固定，另一端自由受压杆件，取长度系数μ=2，惯性距I=π（D4-d4）/64=π（604-594）/64=41342cm4圆转半径r=I/A=41342/π(302-29.52)=21.04cm柔度λ=μL/=2×600/21.04=57查相关资料A3钢λP=100 λ0=61.4 λ<λ0,因此钢管桩属于短粗或小柔度杆,只需按强度问题进行检算即P0=A*σS=π（302-29.52）×1700=158806kg实际每根钢管桩的工作力为P4=23683kg<P0=158806kg。
现浇梁满堂脚手架计算书
计算书一、荷载1.1荷载分类作用于模板支架上的荷载，可分为永久荷载（恒荷载）和可变荷载（活荷载）两类⑴模板支架的永久荷载，包括下列荷载。
①作用在模板支架上的结构荷载，包括：新浇筑混凝土、模板等自重。
②组成模板支架结构的杆系自重，包括：立杆、纵向及横向水平杆、水平及垂直斜撑等自重。
③配件自重，根据工程实际情况定，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重。
⑵模板支架的可变荷载，包括下列荷载。
①施工人员及施工设备荷载。
②振捣混凝土时产生的荷载。
③风荷载、雪荷载。
1.2荷载取值（1）雪荷载根据《建筑结构荷载规范》（GB 50009-2012）查附录D.5可知，雪的标准荷载按照100年一遇取刚察县雪压为0.30kN/m2。
根据《建筑结构荷载规范》（GB50009-2012）7.1.1雪荷载计算公式如下式所示。
Sk=ur x so式中：Sk——雪荷载标准值（kN/m2）;ur ---- 顶面积雪分布系数；So——基本雪压（kN/m2）。
根据规《建筑结构荷载规范》(GB 50009-2012 7.2.1规定，按照矩形分布的雪堆计算。
由于角度为小于25°，因此卩取平均值为1.0,其计算过程如下所示。
Sk=ur x so=0.30 x 1=0.30kN/m2(2)风荷载根据《建筑结构荷载规范》(GB 50009-2012)查附录D.5可知，风的标准荷载按照100年一遇取刚察县风压为0.4kN/m2根据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011 4.3.1风荷载计算公式如下式所示。
W=U X Us X WO式中：W――风荷载强度(kN/m2);WO——基本风压(0.4KN/m2);Uz――风压高度计算系数，根据《建筑结构荷载规范》(GB 50009-2012表8.2.1取1.0;Us――风荷载体型系数，根据《建筑结构荷载规范》(GB 50009-2012表8.3.1采用1.3。
满堂支架受力计算
一、横杆和钢管架受力计算1、标准截面处受力计算（90c m ×60cm 间距处）1）荷载箱梁自重：q=ρgh=2.6×10×0.5＝13.0KN/㎡(钢筋砼密度按ρ=2.6*103kg/m 3，g=10N/KG,h 为砼厚度)施工荷载和风载：10KN/㎡总荷载：Q=13.0+10=23.0KN/㎡2）顺向条木受力计算（10cm ×10cm ）大横杆间距为90cm ，顺向条木间距为30cm ，故单根单跨顺向条木受力23.0×0.3＝6.9KN/m按最不利因素计算即顺向条木（10cm ×10cm ）以简支计算最大弯矩为：m KN ql M ⋅==69.0812max 弯曲强度：Mpa Mpa bh M W M 1114.41.069.06max 632max <=⨯===σ（落叶松木容许弯应力） 最大挠度：mm EI ql f 8.01.0)12/1(1090003849.0109.65384546434max=⨯⨯⨯⨯⨯⨯⨯==<900/400＝2.2mm3）横向10cm*10cm 条木计算横向条木以5跨连续计算，即每根条木至少长3.0米，小横杆间距0.6m 。
横向条木受到集中荷载为：P=0.6×23.0×0.3＝4.14KN/m最大弯矩为：弯曲强度： Mpa Mpa W M 1126.41.071.063max <=⨯==σ 最大挠度：mm EI Pl f 1.01.0)12/1(1090001006.01014.4764.1100764.146433max =⨯⨯⨯⨯⨯⨯⨯=⨯=<600/400=1.54) 支架受力模板自重：0.43KN /㎡支架顶承受重力为：23.0KN/㎡+0.43KN/㎡=23.43KN/㎡N1＝0.9×0.6×23.43＝12.65KN支架高度以7米计算：则支架自重：P=7×0.0384+6×0.9×0.0384=0.48KN支架最大荷载为N=12.65+0.48=13.13立杆长细比7678.151200==λ，查表得φ＝0.676 [N]=KN N A 1.7171071215489676.0][==⨯⨯=σφ>N 查表得外径48mm 壁厚3.5mm 钢管在步距120mm 时，容许荷载[N]=33.1KN>N 。
满堂脚手架稳定计算公式
满堂脚手架稳定计算公式
脚手架是建筑施工中常用的临时工具，用于搭设工人、材料和设备的
临时工作平台。
脚手架的稳定性是非常重要的，需要进行计算和设计，以
确保施工过程中的安全。
下面是满堂脚手架稳定计算的公式（使用Excel）：
1.工作平台面积计算公式：
工作平台面积=平台长度x平台宽度
2.悬挑脚手架支撑点计算公式：
支撑点数目=平台长度/支撑间距-1
3.脚手架荷载计算公式：
脚手架荷载=（平台面积x载荷系数1）+（支撑点数目x载荷系数2）载荷系数1：根据脚手架使用情况选择合适的值，一般为0.3-
0.6kN/m²
载荷系数2：根据支撑点的类型和间距选择合适的值，一般为1-4kN
4.脚手架竖向稳定计算公式：
脚手架竖向力=公用竖向附加力+竖直荷载
公用竖向附加力：根据施工实际情况选择合适的值，一般为2kN
竖直荷载：根据脚手架的荷载计算结果确定
5.脚手架水平稳定计算公式：
脚手架水平力=公用水平附加力+横向施工力
公用水平附加力：根据施工实际情况选择合适的值，一般为2kN
横向施工力：根据脚手架的荷载计算结果确定
6.横档折算长度计算公式：
横档折算长度=横档长度+支局间距x（支局数-1）
横档长度：根据实际脚手架设计确定
7.横向荷载计算公式：
横向荷载=横档折算长度x荷载系数
荷载系数：根据横向施工力计算结果和脚手架类型选择合适的值，一般为1-2kN/m
以上是满堂脚手架稳定计算的一般公式，具体的计算需要根据实际工程情况和设计要求进行调整和细化。
在Excel中可以使用这些公式进行快速计算和调整，以确保脚手架的稳定性和安全性。
满堂支架计算(1)
钢管满堂支架计算及应用摘要：本文通过对钢管满堂支架从受力要求和构造要求两个方面进行分析。
其中受力要求对满堂支架的力学模型进行探讨，按照力学模式对支架的强度、刚度、稳定性、地基承载力方面验算。
从而寻找理论的满堂钢管支架的计算方法。
关键词受力要求强度刚度稳定性构造要求长期以来，我国施工现场普遍采用扣件与φ48×3.5钢管搭设模板支架。
任何一技术上可行、经济上合理的钢管支架必须满足受力要求和构造要求。
其中受力要求（计算）必须通过强度、刚度、稳定性验算。
一、受力要求，支架的承载能力按概率极限状态设计的要求，采用分项系数表达式进行荷载组合。
荷载的选用应遵循对可能出现的最不利荷载组合情况进行验算，产生相应的最大力学效应，即“最不利荷载组合”按最不利的状态进行力学计算，以校核结构的承载能力。
1、强度强度的计算的最不利的荷载通常由①、模板、支架自重②、新浇筑砼、钢筋砼或其他圬工结构物的重力③、施工人员和施工材料，机具行走运输堆放的荷载④、振捣砼时产生的荷载⑤、其它可能产生的荷载，如雪荷载、冬季保温设施荷载等。
将上述荷载按不同的分项系数予以组合。
当结构重力产生的效应与可变荷载产生的效应同号时，恒载分项系数为1.2，基本可变荷载为1.4。
即Sd(rgG;rqΣQ)=1.2SG+1.4 SQ’式中SQ’：基本可变荷载产生的力学效应SG：永久荷载中结构重力产生的效应Sd：荷载效应函数rg ：永久荷载结构重力的安全系数rq：基本可变荷载的安全系数强度满足的条件为：Sd(rgG;rqΣQ)≤rbRd式中rb：结构工作条件系数Rd：结构抗力系数对于钢管支架为σ=N/An≤f式中N：轴心压力设计值（N）An：钢管净截面积㎜2f：钢管抗压强度设计值值得说明的是上式中用σ=N/An，而不用σ= N/An +M /W中隐含的一个条件，钢管支架的偏心力矩在计算中可以忽略不计。
这是因为在下文的钢管支架的构造要求中限定偏心距e≤55㎜；在满足此条件下，偏心力产生的弯曲应力不大。
楼板模板钢管扣件支架计算
楼板模板钢管扣件支架计算模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
楼板模板满堂支架以最大层高H=12.5米为例计算，立杆的纵距b=1.00米，立杆的横距l=1.00米，水平拉杆竖向距离h=1.50米,混凝土板厚取最大160mm，采用的钢管类型为48×3.5标准钢管。
楼板支撑架立面简图楼板支撑架荷载计算单元荷重计算：模板及配件自重：0.2KN/m2×1.2=0.24KN/ m2新浇混凝土自重: 3.84 KN/ m2×1.2=4.608 KN/m2钢筋自重: 0.15 KN/ m2×1.2=0.18 KN/ m2施工荷载: 2.5 KN/ m2×1.4=3.50 KN/ m2振捣混凝土产生的荷载: 2KN/ m2×1.4=2.80 KN/ m2F1 =11.328 KN/m2乘以折减系数0.9则F=F1×0.9=10.195KN/m2楼板底模验算（按五等跨连续计算）q=FL=10.195×0.915=9.329KN/mMmax=-0.105qL 2=-0.105×9.329×0.42=-0.157KN.m W=61bh 2=61×915×192=55053mm 2 σ=W M max =5505310157.06⨯=2.851N/mm 2<[fm]=13N/mm 2 (可) 木楞验算(按两等跨连续梁验算)q=8.362×0.4=3.345KN/mMmax= -0.125qL 2=-0.125×3.345×1.002=0.418KN.m W=61bh 2=61×50×1002=83333 mm 3 σ=W M max =8333310418.06⨯=5.016N/ mm 2<[fm]=13N/mm 2 (可) 钢管支撑的稳定性验算：根据λ=μL 0/I 两端铰支时μ取1，I=1.58,A=489mm 2, 强度许用应力[σ]=210N/mm 2,纵横水平拉杆竖向间距1.5m ，支撑的计算长度L 0=1.5m ，长细比:λ=μL 0/I =150/1.58=95由λ=114查表得压杆折减系数φ=0.588由压杆稳定条件σ=P/A ≤φ. [σ]得:P ≤A.φ. [σ]则: A.φ. [σ]=489×0.588×210=60382N=60.382KN ＞P=(0.24+4.608+0.18+1×1.4+2.8) ×0.9×1.00×1.00=8.305KN满足稳定性要求.钢管扣件验算:作用在立柱扣件上的荷载P=(0.24+4.608+0.18+1×1.4+2.8) ×0.9×1.00×1.00=8.305KN 单个扣件抗滑力设计值为8.5KN>8.305KN满足要求。
满堂支架简易验算
验算过程中仅对段进行验算，对于进单独验算以计算是否满足要求。
大小横杆均按照70cm*70cm计算，所以单位面积内砼、模板自重、施工人员荷载及其砼倾倒时所产生的荷载为:q=0.4*26*0.7+2*2*0.7=10.08KN/m1、小横杆件验算σ=qL12/10*4.49*103=10.08*700*700/(10*4.49*103)=110.004Mpa<215 Mpa满足杆件要求。
f =ql4/150*2.1*105*1.215*105=10.08*7004/（150*2.1*105*1.215*105）=0.632mm<3 mm满足杆件要求。
2、大横杆验算按照三跨连续计算，大横杆件的荷载全部由小横杆传递而来。
所以大横杆所受到的集中力为：7.056 KN。
a、刚度计算：σ=0.26*F*L2/4.493*103=0.26*7.056*0.7*106/（5.078*103）=252.89 Mp a>250 Mp a不满足杆件要求，需要调整间距。
b、扰度计算：f =1.883*F L22/100*2.1*105*1.215*105=1.883*7.056*7002/100*2.1*105*1.215*105=0.002mm<3mm满足杆件的需要。
3、立杆计算立杆所承受的荷载由大横杆传递而来，所以立杆所要承受的荷载为7.056KN。
步距为1m,长细比为λ=h/i=1/1.58=63.291,φ=0.772；立杆容许荷载：N=0.772*489*215=81.16KN>35.7KN满足杆件要求。
4、扣件抗滑验算扣件所要抵抗的荷载来自于立杆和横杆所以:R=7.056KN<8.5KN;满足扣件要求。
5、地基承载力验算地基所要承受的全部荷载由立杆传递7.056/（0.5*0.7）=21.45。
满堂脚手架荷载计算
扣件钢管楼板模板支架计算书计算参数:模板支架搭设高度为5.7m，立杆的纵距 b=0.80m，立杆的横距 l=0.80m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
模板自重0.50kN/m2，混凝土钢筋自重24.00kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 24.000×0.180×0.800+0.500×0.800=3.856kN/m活荷载标准值 q2 = (0.000+2.500)×0.800=2.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×3.856+1.40×2.000)×0.100×0.100=0.007kN.m经计算得到面板抗弯强度计算值 f = 0.007×1000×1000/43200=0.172N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×3.856+1.4×2.000)×0.100=0.446kN截面抗剪强度计算值 T=3×446.0/(2×800.000×18.000)=0.046N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.856×1004/(100×6000×388800)=0.001mm面板的最大挠度小于100.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
midas标准满堂支架计算书1
1编制依据⑴“XX桥”相关施工图纸；⑵《公路桥涵施工技术规范》（JTG/ F50-2011）；⑶《钢结构设计规范》(GB50017-2003)；⑷《木结构设计规范》（GB50005－2003）；⑸《建筑施工模板安全技术规范》（JGJ162-2008）；⑹《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；⑺《建筑施工碗扣式脚手架安全技术规范》(JGJ166-2008)；⑻《路桥施工计算手册》（人民交通出版社2001.5）；⑼《Midas Civil 2012 有限元分析软件》；⑽《建筑地基基础设计规范》（GB 50007-2011）。
2工程概况项目工程概况现浇梁概况（文字+梁截面构造图）3支架布置形式支架正面、侧面、平面布置图。
翼板下横向设置100mm×100mm的方木，轴间距600mm；纵向设置150×150mm的方木，轴间距600mm；碗扣式支架横向间距600mm，纵向间距900mm，横杆水平步距1200mm。
底腹板下横向设置100mm×100mm的方木，轴间距400mm；纵向设置150×150mm的方木，腹板区间距600mm，顶底板区间距900mm；碗扣式支架纵向间距900mm，腹板区横向间距600mm，顶底板区横向间距900mm，横杆水平步距1200mm。
基础采用60cm厚C20素混凝土+30cm厚37灰土换填压实。
所有模板均为15mm厚优质竹胶板。
满堂支架其余布置，如天杆、扫地杆、水平剪刀撑、竖向剪刀撑等参考《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑施工碗扣式脚手架安全技术规范》(JGJ166-2008)。
4设计参数及材料强度4.1 设计参数表4.1-1 材料设计参数表4.2 材料设计强度表4.2-1 钢材设计强度值（N/mm2）5荷载取值及荷载组合5.1荷载类型①模板、背带自重②新浇筑混凝土自重（取26kN/m3）③施工人员、材料及机具等施工荷载（2.5kPa）④倾倒混凝土产生的冲击荷载（2kPa）⑤振捣混凝土产生的荷载（2kPa）⑥新浇筑混凝土对侧面模板的压力标准值混凝土侧压力按下列两公式计算，并取其中的较小者：F = 0.22γc t0β1β2V(5.1-1)F = γc H (5.1-2)式中：F──新浇筑混凝土对模板的最大侧压力(kPa)；h──为有效压头高度(m)；υ──混凝土的浇筑速度(m/h)，可按实测确定(暂定为2m/h)；t0──新浇混凝土的初凝时间(h)，可按实测确定(暂定为6小时),当缺乏试验资料时，可采用t0=200/（T+15）计算；T──混凝土的温度（℃）；γc──混凝土的容重(kN/m3)；β1──外加剂影响修正系数，不掺外加剂时取1.0，掺缓凝作用的2.8外加剂时取1.2；β2──混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。
