计算机绘图基础
新建
打开
保存
七、软件退出
绘制或编辑完图形，存盘后退出AutoCAD 。 下拉菜单：“文件”
“退出”
命令行：EXIT 或QUIT
八、常用的绘图命令
命令名 直 线 构造线 多段线 正多边形 矩 形 圆 弧 圆 修订云线 样条曲线 椭 圆 椭圆弧 插入块 创建块 点 图案填充 面 域 多行文字 命令 LINE XLINE PLINE POLYGON RECTANG ARC CIRCLE REVCLOUD SPLINE ELLIPSE ELLIPSE INSERT BLOCK POINT HATCH REGION MTEXT SPL EL EL I B PO H REG MT 命令别名 L XL PL POL REC A C 功 绘制直线段 绘制无穷长直线 绘制二维复合线 绘制 3~1024 边的正多边形 绘制一个矩形 绘制一段圆弧 绘制一个圆 绘制云彩曲线或烟雾曲线 绘制二次或三次样条曲线 绘制一个椭圆 绘制一段椭圆弧 插入图块 创建图块 绘制点 用图案填充选定的封闭区域 创建选定的封闭区域为面域 绘制多行文字 能
计算机绘图基础

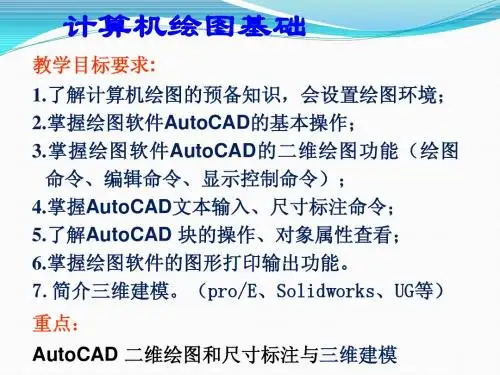

教学目标要求:
1.了解计算机绘图的预备知识，会设置绘图环境； 2.掌握绘图软件AutoCAD的基本操作； 3.掌握绘图软件AutoCAD的二维绘图功能（绘图 命令、编辑命令、显示控制命令）； 4.掌握AutoCAD文本输入、尺寸标注命令； 5.了解AutoCAD 块的操作、对象属性查看； 6.掌握绘图软件的图形打印输出功能。 7.简介三维建模。（pro/E、Solidworks、UG等） 重点：
二维图形作图举例
现以图所示的二维图形为例， 介绍二维图形的绘制方法。 绘制二维图形的步骤如下： 1.图形分析 ⑴尺寸分析 定形尺寸：该图形的线形尺寸36和 34、角度尺寸30°以及圆与圆弧尺 寸R3、R5、R8、R9、R12、R16 和3×Φ10等； 定位尺寸：尺寸56，12，和22等。
计算机绘图
(3) 正交模式命令Ortho 功能：约束光标在水平或垂直方向上移动（相对于 UCS）， 并受当前栅格的旋转角影响。 操作：单击状态行按钮“正交(ORTHO)”或按F8键。
七、显示控制
1、缩放命令Zoom 功能：放大或缩小当前视口对象的外观尺寸，但不改变其真 实大小。 选项及图标说明： (1) 全部缩放(Zoom All) ——将当前图形界限显示出来。若 图形超出了界限，则将图形外部显示 (2) 中心缩放(Zoom Center) ——缩放显示由中心点和缩放比 例（或高度）所定义的窗口 (3) 动态缩放(Zoom Dynamic) ——动态显示方框中的图形 (4) 范围缩放(Zoom Extents) ——将所绘图形全部显示出来 (5) 缩放上一个(Zoom Previous) ——恢复显示前一个视图
●圆circle • 命令： Circle或绘图(Draw)—>圆(Circle)或[绘图(Draw)] 工具条里第八格 • 功能：在指定位置绘圆 • 操作：输入命令Circle或单击相应的菜单项、工具条， 根据提示在屏幕上可以分别以如下方式画圆： o 根据圆心和圆的半径画圆（缺省，Center Radius） o 根据圆心和圆的直径画圆（Center Diameter） o 根据两点画圆（2 Points） o 根据三点画圆（3 Points） o 画与两个对象相切且半径为给定值的圆（TTR） o 画与三个对象相切的圆（TTT）
1. 创建图层
命令：layer或格式(Format）—>图层(Layer)或[物体特性工
具条](Object Properties Toolbars) 中第二个按钮
功能：创建层 操作举例：创建粗实线层、细实线层、中心线层、虚线层等 注意：层名应具有代表性

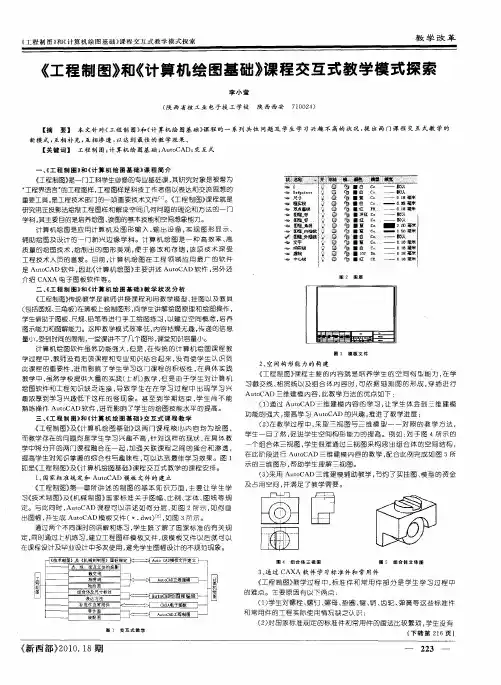

《工程制图》和《计算机绘图基础》课程交互式教学模式探索
２空 慧一 蓝自 红洋红蓝 蓝盘 蓝白 ∞红 、 间 构 形 能 力 的 构 建 白白 红
．《 程 Ⅱ工
制图 》 程 主要 的 内 容 就 是 培 养 学 生 的 空 间 构 型 能 力 ， 学 课 在
习截 交 线 、 贯 线 以及 组 合 体 内 容 ９ 可 依 据 轴 测 图 的 形 成 ， 插 进 行 相 ｇ， 穿
二 、 工 程 制 图 》 《 算 机 绘 图基 础 》 学状 况 分 析 《 和 计 教
圈 ２ 圈 层
《 工程 制图 》 统 教 学 是 教 师 讲 授 课 程 利 用 教 学模 型 、 图 以 及 教 具 传 挂 （ 包括 圆规 、 三角 板） 在黑 板上 绘制 图 形 ， 向学 生讲 解 绘 图 原 理和 绘 图操 作 ，
学科 ， 主要 目的 是 培养 绘图 、 图的 基 本技 能和 空 间想 象 能力 。 其 读 计算机绘图是应用计算机及 图形输入 、 出设备 ， 现图 形显 示、 输 实 辅பைடு நூலகம்助 绘 图 及 设 计 的 一 门 新 兴 边 缘 学 科 。计 算 机 绘 图 是 一 种 高 效 率 、 高 质 量 的绘 图 技 术 ， 制 出 的 图 形 美 观 ， 于 修 改 和 存 储 ， 项 技 术 深 受 绘 便 该 工程 技 术 人 员 的 喜 爱 。 目 前 ， 算 机 绘 图 在 工 程 领 域 应 用 最 广 的 软 件 计
， 高 学 习 Ａｕｏ ＡＤ 的 兴 趣 ， 进 了 教 学进 度 ； 提 ｔＣ 推
《 程制 图 》 《 算 机 绘 图 基 础 》 两 门课 程 核 心 内 容 均 为 绘 图 ， 工 及 计 这 而 教 学存 在 的问 题 均 是 学 生 学 习 兴 趣 不 高 ， 对 这 样 的 现 状 ， 具 体 教 针 在 学 中将 分 开 的两 门 课 程 融 合 在 一 起 ， 强 关 联 课 程 之 间 的 揉 合 和 渗 透 ， 加
计算机绘图基础
批量处理
02 在绘制相似的图形时，可以利用软件的功能进行批量
处理，减少重复操作。
善用图层
03
在绘制复杂的图形时，合理地利用图层可以提高绘图
效率。
提高绘图质量的技巧
学习基本画笔技巧
了解和熟悉各种基本画笔技巧，如线条、填充、渐变等，可以提 高绘图的精细度。
学习色彩搭配
掌握基本的色彩搭配技巧，可以使绘制的图形更加美观。
4. 在生产制造过程中，提供准确的模型数据，实现高效 的生产和质量控制。
案例二：建筑图纸的绘制与优化
总结词：计算机绘图技术可以用于建筑图纸的绘制、优 化及可视化，提高设计效率与沟通效果。
1. 利用CAD软件或建筑专用软件，如AutoCAD Architecture、Revit等，进行建筑图纸的绘制。
2. 通过使用贴图、材质和纹理技术，为游戏角色添加逼 真的外观和细节。
详细描述
3. 通过骨骼绑定技术，实现游戏角色的动画和动作设计 ，提高游戏的交互性和体验感。
1. 使用3D建模软件，如Maya、3ds Max等，进行游戏角 色的设计和建模。
4. 使用渲染引擎，如Unity或Unreal Engine等，进行游 戏场景和角色的渲染与呈现，提高游戏的视觉效果。
详细描述
2. 通过使用不同的图层和对象，清晰地表达建筑设计 的各个细节，如墙体、门窗、屋顶等。
3. 进行建筑结构的分析和优化，确保建筑设计的稳定性 和安全性。
4. 通过3D建模和可视化技术，展示设计方案的效果图 ，提高与客户和团队的沟通效率。
案例三：游戏角色的设计与渲染
总结词：计算机绘图技术为游戏开发提供了强大的支持， 可实现游戏角色的高效设计与渲染。
建筑设计
计算机绘图基础
形状工具
矩形工具
用于绘制矩形，可以通过 点击和拖动确定矩形的位 置和大小。
圆形工具
用于绘制圆形，可以通过 点击和拖动确定圆的位置 和半径。
多边形工具
用于绘制多边形，可以通 过点击多边形的顶点来绘 制不同形状的多边形。
填充和描边工具
填充工具
用于填充图形的内部颜色，可以 选择不同的填充样式和颜色。
描边工具
VS
脚本
脚本是用于控制计算机绘图软件的一系列 指令集合。通过脚本，可以实现更高级的 自动化操作，例如批量处理、自定义工具 等。掌握脚本语言可以帮助用户更好地定 制和控制计算机绘图过程。
05
实例展示和项目实践
实例展示：绘制简单图形
总结词
掌握基本绘图工具
总结词
理解图层概念
详细描述
通过绘制简单的几何图形，如圆形、矩形 、三角形等，学习使用绘图软件的基本工 具，如线条、填充、颜色等。
特效
特效是用于增强或改变图像视觉效果的工具。常见的特效包括模糊、锐化、发光 、阴影等，它们可以通过计算机绘图软件中的特效工具来实现。
滤镜
滤镜是一种特殊效果，可以应用于图像的特定区域或整个图像。滤镜可以模拟各 种自然现象或创造出超现实的效果，为图像添加独特的视觉效果。
自动化和脚本
自动化
自动化是计算机绘图中的一项功能，它 允许用户通过预设的命令或脚本来自动 执行一系列操作。自动化可以大大提高 绘图效率，减少重复和繁琐的任务。
色彩和调色板
色彩理论
色彩理论是计算机绘图中的基础概念，它涉及到颜色的构成 、搭配和混合。了解色彩理论有助于更好地选择和使用颜色 ，提高图像的视觉效果。
调色板
调色板是计算机绘图软件中用于选择和混合颜色的工具。通 过调色板，可以选择预定义的颜色、创建自定义颜色或调整 颜色的饱和度、亮度等属性。
工程制图与计算机绘图(含习题集)(第三版)(西电工程图学)章 (2)
的三面投影图。
图2-9(c)中, 点A的三个投影a、a′、a″ 来自三个不同
的投影平面, 它们经过投影面展开后, 重合在同一个平面— —V面上。
第2章 投影法及点、 图2-9 点的三面投影
第2章 投影法及点、
下面分析点在三投影面体系中的投影规律。
由图2-9(a)可知, 自A向三投影面作投影, 形成以点A为顶 点的长方体。投影展开时, aaX⊥OX、a'aX⊥OX及a'aZ⊥OZ、 a''aZ⊥OZ不变，另外，aaX=a''aZ；或者在图2-9(b)中, OaYH =OaYW也不变。由此便可得出点在三投影面体系中的投影规律
A向三个投影面上作正投影：H面上的投影用a表示，称为点的 水平投影； V面上的投影用a′表示, 称为点的正面投影；W面 上的投影用a″表示, 称为点的侧面投影。
第2章 投影法及点、
为使点的三面投影图绘制在同一平面上，须将OY轴分解成 两部分：OYH(在H面内)和OYW(在W面内)。将H面绕OX轴按图29(b)中箭头方向旋转到与V面同面，将W面绕OZ轴按图2-9(b)中 箭头方向旋转到与V面同面， 最后即得到如图2-9(c)所示点A
第2章 投影法及点、
第2章 投影法及点、
2.1 投影法的基本知识 2.2 点的投影 2.3 直线的投影 2.4 平面的投影
第2章 投影法及点、
2.1 投影法的基本知识
一、投影法 物体在光线照射下会产生影子, 如图2-1所示。用几何方
法分析这种自然现象(图2-2),把光源S称为投射中心, 光线称
为投射线, 得到影子的平面称为投影面, 物体的影子称为投影。 因此, 要作出物体在投影面上的投影, 实质上就是作出通过该 物体的点、线、面的投射线与投影面的一系列交点和交线。这 种按几何法将物体表示在平面上的方法, 称为投影法。
图2-9(c)中, 点A的三个投影a、a′、a″ 来自三个不同
的投影平面, 它们经过投影面展开后, 重合在同一个平面— —V面上。
第2章 投影法及点、 图2-9 点的三面投影
第2章 投影法及点、
下面分析点在三投影面体系中的投影规律。
由图2-9(a)可知, 自A向三投影面作投影, 形成以点A为顶 点的长方体。投影展开时, aaX⊥OX、a'aX⊥OX及a'aZ⊥OZ、 a''aZ⊥OZ不变，另外，aaX=a''aZ；或者在图2-9(b)中, OaYH =OaYW也不变。由此便可得出点在三投影面体系中的投影规律
A向三个投影面上作正投影：H面上的投影用a表示，称为点的 水平投影； V面上的投影用a′表示, 称为点的正面投影；W面 上的投影用a″表示, 称为点的侧面投影。
第2章 投影法及点、
为使点的三面投影图绘制在同一平面上，须将OY轴分解成 两部分：OYH(在H面内)和OYW(在W面内)。将H面绕OX轴按图29(b)中箭头方向旋转到与V面同面，将W面绕OZ轴按图2-9(b)中 箭头方向旋转到与V面同面， 最后即得到如图2-9(c)所示点A
第2章 投影法及点、
第2章 投影法及点、
2.1 投影法的基本知识 2.2 点的投影 2.3 直线的投影 2.4 平面的投影
第2章 投影法及点、
2.1 投影法的基本知识
一、投影法 物体在光线照射下会产生影子, 如图2-1所示。用几何方
法分析这种自然现象(图2-2),把光源S称为投射中心, 光线称
为投射线, 得到影子的平面称为投影面, 物体的影子称为投影。 因此, 要作出物体在投影面上的投影, 实质上就是作出通过该 物体的点、线、面的投射线与投影面的一系列交点和交线。这 种按几何法将物体表示在平面上的方法, 称为投影法。
计算机绘图基础
实现
MidPointCircle(int r, int color) { int x, y; float d; x=0; y=r; d=1.25-r; circlepoints(x,y,color); while(x<=y) { if (d<0) d+=2*x+3; else {d+=2*(x-y)+5; y--;} x++; circlepoints(x,y,color); } } 为了进一步提高算法的效率，可以将上面算法中的浮点数改写成整型 数，将乘法运算改成加法运算，即仅用整数实现中点画圆。
直线的DDA显示算法
数值微分法DDA
直线中的每一点坐标都可以由前一点坐标变化一个 增量（△x,△y）而得到，可表示为迭代式 xi+1=xi+△x, yi+1=yi+△y,并且有关系△y=k△x， 迭代式的初值为直线的起点(x0,y0)。 已知过端点P0(x0,y0),P1(x1,y1)的直线段，直 线斜率为k=(y1-y0)/(x1-x0),画线过程从x的左 端点x0开始，向x右端点步进，步长为1个象素， 计算相应的y坐标y=kx+b, 计算yi+1=kxi+1+b=(kxi+b)+k△x=yi+k△x 当△x=1时，yi+1=yi+k.由此可以写出画线程序如 P22－23.
圆弧类图形设计举例
肾形图案：将一个半径为r的圆进行n等分， 以各等分点为圆心，等分点到定圆直径的距 离为半径画圆，这样形成的图案称为肾形图 案。 心脏形图案：如果以每个等分点为圆心，以 等分点到定点的距离为半径画圆，形成的图 案称为心脏形图案。
《计算机绘图基础》制图的基本知识和技能精讲
1.圆规及其附件 圆规是绘图仪器中的主要件，用来画圆及圆弧。
7
1.2.2.绘图仪器
2.圆规的使用方法
(1) 先调整针尖和铅 心插腿的长度，使针尖略 长于铅芯。
(2) 取 好 半 径 ， 以 右 手握住圆规头部，左手食 指协助将针尖对准圆心。
8
1.2.2.绘图仪器
2.圆规的使用方法 (3) 匀 速 顺 时 针 转 动
1.绘图纸
绘图纸要求纸面洁白、质地坚实，橡皮擦 试不易起毛，画墨线时不洇透。绘图时应鉴别正 反面，使用正面。
描图纸用于描绘复制蓝图的墨线图。要求洁白、 透明度好。描图纸薄而脆，使用时应避免折皱， 不能受潮。
12
1.2.3.绘图用品 2.绘图铅笔
硬
软硬适中
软
… 4H 3H 2H H HB B 2B 3B 4B …
45°
30°
L
45°
60°
4
11..22..11..绘绘图图工工具具 4.曲线板的使用
曲线板用来画非圆曲线。描绘曲线时，先徒手将已 求出的各点顺序轻轻地连成曲线，再根据曲线曲率大小 和弯曲方向，从曲线板上选取与所绘曲线相吻合的一段 与其贴合，每次至少对准四个点，并且只描中间一段， 前面一段为上次所画，后面一段留待下次连接，以保证 连接光滑流畅。
⒉ 用半径为R的圆弧连接两已知圆弧（外切）
⑴ 以O1为圆心，R1+R为半径
R
画圆弧。
⑵ 以O2为圆心，R2+R为半径
O3
●
画圆弧。
⑶ 分别连接O1O3、O2O3 求得两个切点。
⑷ 以O3为圆心， R为半径画连 接圆弧。
● C1 O1
C2 ● O2
27
1.3.3.圆弧连接
7
1.2.2.绘图仪器
2.圆规的使用方法
(1) 先调整针尖和铅 心插腿的长度，使针尖略 长于铅芯。
(2) 取 好 半 径 ， 以 右 手握住圆规头部，左手食 指协助将针尖对准圆心。
8
1.2.2.绘图仪器
2.圆规的使用方法 (3) 匀 速 顺 时 针 转 动
1.绘图纸
绘图纸要求纸面洁白、质地坚实，橡皮擦 试不易起毛，画墨线时不洇透。绘图时应鉴别正 反面，使用正面。
描图纸用于描绘复制蓝图的墨线图。要求洁白、 透明度好。描图纸薄而脆，使用时应避免折皱， 不能受潮。
12
1.2.3.绘图用品 2.绘图铅笔
硬
软硬适中
软
… 4H 3H 2H H HB B 2B 3B 4B …
45°
30°
L
45°
60°
4
11..22..11..绘绘图图工工具具 4.曲线板的使用
曲线板用来画非圆曲线。描绘曲线时，先徒手将已 求出的各点顺序轻轻地连成曲线，再根据曲线曲率大小 和弯曲方向，从曲线板上选取与所绘曲线相吻合的一段 与其贴合，每次至少对准四个点，并且只描中间一段， 前面一段为上次所画，后面一段留待下次连接，以保证 连接光滑流畅。
⒉ 用半径为R的圆弧连接两已知圆弧（外切）
⑴ 以O1为圆心，R1+R为半径
R
画圆弧。
⑵ 以O2为圆心，R2+R为半径
O3
●
画圆弧。
⑶ 分别连接O1O3、O2O3 求得两个切点。
⑷ 以O3为圆心， R为半径画连 接圆弧。
● C1 O1
C2 ● O2
27
1.3.3.圆弧连接
