燕山大学机械设计期末试题
0燕山大学机械设计考题
2003年机械设计试卷（2）一、选择题：把正确的选项代号填入（）中(本题分8小题, 每小题2分, 共16分)1、直齿锥齿轮的标准模数是______________。
A.大端模数B.小端模数C.平均模数D.求出平均模数后圆整所得的模数2、蜗轮轮缘与轮毂采用不同材料的目的是为了_________。
A.加工方便B.提高精度C.节约有色金属D.减轻重量3、V带（三角带）传动，最后算出的实际中心距a与初定的中心距a0不一致，这是由于_______________。
A.传动安装时有误差B.带轮加工有尺寸误差C.带工作一段时间后会松弛，故需预先张紧D.选用标准带的长度（带的基准长度已标准化）4、用普通螺栓来联接的凸缘联轴器，在传递扭矩时__________。
A.螺栓的横截面受剪切B.螺栓与螺栓孔接触面受挤压C.螺栓同时受剪切与挤压D.螺栓受拉伸与扭转5、矩形花键联接常采用的定心方式是_________。
A.按大径定心B.按侧面（齿宽）定心C.按小径定心D.按大径和小径共同定心6、直齿轮轴系由一对圆锥滚子轴承支承，轴承径向反力F r2>F r1，则轴承的轴向力________________。
A. F a2>F a1B. F a2<F a1C. F a2=F a1=0D. F a1=F a2≠07、一对斜齿圆柱齿轮传动中，_________的计算值不应圆整。
A. 分度圆直径B. 齿轮宽度C. 传动中心距aD. 齿数z8、蜗杆传动的传动比范围通常为__________。
A. i12<1 B. i12<1或i12>1 C. i12＝1～8 D. i12=8～80二、填空题：把答案写在题中的空格里(本题分10小题, 每空1分, 共13分)1、受轴向工作载荷F作用的紧螺栓联接，螺栓和被联接件的刚度分别为C1和C2，其预紧力为'F，则剩余预紧力''F为___________________。
机械设计_燕山大学中国大学mooc课后章节答案期末考试题库2023年
机械设计_燕山大学中国大学mooc课后章节答案期末考试题库2023年1.在一定转速下，要减轻链传动的运动不均匀现象，应减小链条节距。
答案:正确2.常见的轴有直轴和曲轴，根据轴的承载情况直轴还可分为转轴、和。
答案:心轴、传动轴3.滚动轴承内圈孔与轴的配合采用制，轴承外圈与轴承座孔的配合采用制。
答案:基孔、基轴4.对于承受横向载荷的受拉紧螺栓联接，螺杆内部仅承受力作用，其螺纹部分强度计算公式中1.3的含义是考虑的影响。
答案:预紧、扭剪应力（或切应力）5.在链传动中，当两链轮的轴线在同一平面时，应将边布置在上面，边布置在下面。
答案:紧、松6.带传动的主要设计依据是带在的前提下，保证带具有一定的和寿命。
答案:不打滑、疲劳强度7.矩形花键的定心方式有、和齿侧定心。
答案:内径定心、外径定心8.在一根轴的两个以上轴段上加工键槽时，键槽通常布置在上，其目的是为。
答案:同一条母线、便于加工9.带传动是利用张紧在带轮上的带，借助于带与带轮之间，进行带轮之间的传递。
答案:摩擦运动和动力10.由于刀具加工位置的不同，圆柱蜗杆有、和法向直廓蜗杆等多种。
答案:阿基米德蜗杆渐开线蜗杆11.对于高速重载的滚子链传动，应选用节距的排链；对于低速重载的滚子链传动，应选用节距的链传动。
答案:小、多、大-12.在螺纹联接中，采用双螺母，其目的是（）。
答案:摩擦防松13.大链轮的齿数不能取得过多的原因是。
答案:齿数越多，链条磨损后，越容易发生“脱链现象”14.链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为。
答案:链传动是啮合传动，无需大的张紧力15.用连接的两根轴只有在两轴停止后，用拆卸的方法才能把它们分离结合。
答案:联轴器16.普通V带有种型号，其楔角都是。
答案:七 40度417.在一定转速下，要减轻链传动的运动不均匀性和动载荷，应。
答案:减小链条节距，增大链轮齿数18.常见的轴有直轴和轴，根据轴的承载情况直轴还可分为转轴、和。
大学机械设计基础期末考试试题+答案解析
机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（×）4、机构是具有确定相对运动的构件组合。
………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。
………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
……（×）7、连杆是一个构件，也是一个零件。
………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。
………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。
B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。
3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。
4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。
机械设计期末考试题及答案
机械设计期末测试题一、是非题（“丿”表示是，“X ”表示非，每小题1分，共10分）1、螺纹联接中，只要螺旋副具有自锁性，则任何情况下都无需考虑防松。
（X ）2、滚动轴承内圈与轴径的配合通常采用基轴制。
（X ）3、验算径向滑动轴承的pv 值是为了限制轴承的温升，保证轴承的抗胶合能力。
（丿）4、蜗杆传动的传动比i=n1/n2=d2/d1=z2/z1。
（X ）5、在V 带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。
（X ）6、将齿轮的轮齿加工成鼓形是为了改善齿面载荷分布不均的情况。
（丿）7、普通平键的定心精度高于花键的定心精度。
（X ）8、链传动中链轮齿数应尽量取奇数。
（丿）9、V 带两工作面间的夹角为40°，则与之相配合的带轮槽角也应为40°。
（X ）10、其它条件不变，若球轴承的基本额定动载荷增加1倍，则该轴承的基本额定寿命将降至原来的1/8。
（X ）二、填空题（每空1分，共15分）o a =200Mpa ，工作点位于塑性安全区，则该零件的安全系 2、普通平键的截面尺寸根据轴的直径确定，键的长度一般参考轮毂宽度一确定。
3、带传动中发生打滑的原因是过载，发生弹性滑动的原因是 和一带轮两侧的带存在拉力差一。
4、尺寸相同、结构相似的球轴承和滚子轴承相比较，承载能力较大的是滚子轴承，极限转速较高的是球轴承。
5、带传动的应力由离心应力、拉应力、弯曲应力三部分组成。
6、在标准直齿圆柱齿轮传动中，当齿轮分度圆直径不变而减小模数时，对齿轮弯曲疲劳强度和接触疲劳 强度的影响分别是减小和不变。
7、蜗杆传动的失效通常发生在—蜗轮—轮齿上，其变位的目的是凑配中心距或提高蜗杆传动的承载能力及传动效率。
三、选择题（每小题2分，共16分）1、在常用的螺纹联接中，自锁性能最好的螺纹是（A ）。
A ）三角形螺纹B ）梯形螺纹C ）锯齿形螺纹D ）矩形螺纹2、当键联接强度不足时，可采用双键，使用两个平键，要求键（D ）布置。

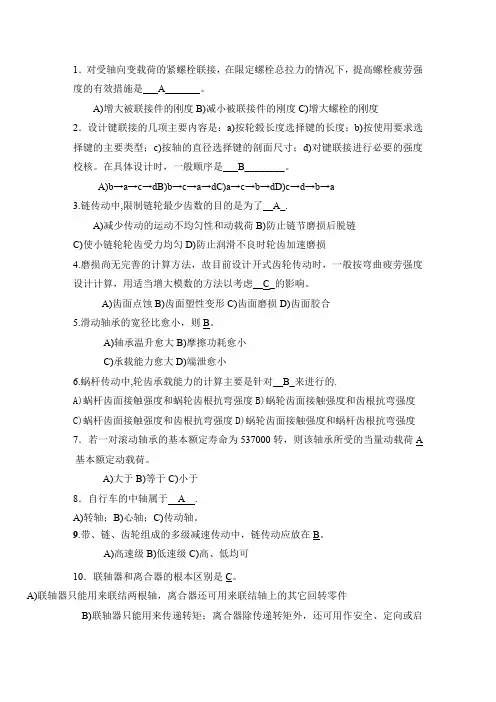

机械设计期末试卷及答案
1．对受轴向变载荷的紧螺栓联接，在限定螺栓总拉力的情况下，提高螺栓疲劳强度的有效措施是___A_______。
A)增大被联接件的刚度B)减小被联接件的刚度C)增大螺栓的刚度2．设计键联接的几项主要内容是：a)按轮毂长度选择键的长度；b)按使用要求选择键的主要类型；c)按轴的直径选择键的剖面尺寸；d)对键联接进行必要的强度校核。
在具体设计时，一般顺序是___B________。
A)b→a→c→dB)b→c→a→dC)a→c→b→dD)c→d→b→a3.链传动中,限制链轮最少齿数的目的是为了__A_.A)减少传动的运动不均匀性和动载荷B)防止链节磨损后脱链C)使小链轮轮齿受力均匀D)防止润滑不良时轮齿加速磨损4.磨损尚无完善的计算方法，故目前设计开式齿轮传动时，一般按弯曲疲劳强度设计计算，用适当增大模数的方法以考虑__C_的影响。
A)齿面点蚀B)齿面塑性变形C)齿面磨损D)齿面胶合5.滑动轴承的宽径比愈小，则B。
A)轴承温升愈大B)摩擦功耗愈小C)承载能力愈大D)端泄愈小6.蜗杆传动中,轮齿承载能力的计算主要是针对__B_来进行的.A)蜗杆齿面接触强度和蜗轮齿根抗弯强度B)蜗轮齿面接触强度和齿根抗弯强度C)蜗杆齿面接触强度和齿根抗弯强度D)蜗轮齿面接触强度和蜗杆齿根抗弯强度7．若一对滚动轴承的基本额定寿命为537000转，则该轴承所受的当量动载荷A基本额定动载荷。
A)大于B)等于C)小于8．自行车的中轴属于A.A)转轴；B)心轴；C)传动轴。
9.带、链、齿轮组成的多级减速传动中，链传动应放在B。
A)高速级B)低速级C)高、低均可10．联轴器和离合器的根本区别是C。
A)联轴器只能用来联结两根轴，离合器还可用来联结轴上的其它回转零件B)联轴器只能用来传递转矩；离合器除传递转矩外，还可用作安全、定向或启动装置C)要把联轴器联结的两轴分离，需要使机器停车进行拆卸；离合器可在机器工作过程中随时使两轴接合或分离D)联轴器可以采用弹性元件来缓冲吸振；离合器则没有这种特性二、填空题（10分)1．蜗杆传动，蜗杆头数越多，效率越高。
燕山大学机械设计期末试题及大纲
燕山大学机械设计考研专业课复习大纲燕山大学机械设计考研专业课复习大纲一、课程的性质、目的与任务：本课程是一门培养学生机械设计能力的技术基础课。
是机械类各专业的主要课程。
教学的主要目的是使学生掌握有关机械设计的基础知识、基本理论和基本方法，训练 学生的设计构思(创新构思)和设计技能(实践技能)。
课程教学的主要任务是培养学生： 1、掌握通用机械零件的设计原理、方法和机械设计的一般规律，具有设计机械传动装置和简单机械的实践能力以及初步的设计构思及创新能力2、具有运用标准、规范、手册、图册和查阅有关技术资料的能力。
3、掌握典型机械零件的实验方法，获得实验技能的基本训练。
4、树立正确的设计思想，并对机械设计的新发展有所了解。
二、教材：《机械设计》邱宣怀 高等教育出版杜三、课程的教学要求：1、要求掌握的基本知识：通用机械零件的主要类型、特点、应用、材料和标准。
2、要求掌握的基本理论和方法：机械设计的基本原则；机械零件的工作原理、受力分析、应力分析、失效形式和计算准则等。
零件设计中的的一些技术处理方法；理论联系实际的一些定性分析方法。
3、要求掌握的基本技能：设计计算、结构设计、制图、实验、编制技术文件和初步的设计构思技能。
四、重点复习内容：1、螺纹联接：螺纹联接的主要类型、螺栓联接的拧紧和防松、螺栓联接的受力分析、强度计算、提高螺栓联接强度的措施。
2、键、花键联接：键联接的主要类型、平键联接的计算；花键联接的分类和定心。
3、带传动：带传动的特点、应用和分类；带传动的受力分析、应力分析；带传动的弹性滑动和打滑；带传动的设计。
4、齿轮传动：齿轮传动的特点、应用和分类；齿轮传动的材料、失效形式和计算准则；直齿圆柱齿轮传动的强度计算；斜齿圆柱齿轮传动的强度计算；直齿圆锥齿轮传动的强度计算；参数选择和许用应力。
5、蜗杆传动：蜗杆传动的特点、应用和分类；蜗杆传动的材料、失效形式和计算准则；蜗杆传动的基本参数和几何计算；蜗杆传动的载荷计算；圆柱蜗杆传动的强度计算；蜗杆传动的效率、润滑和热平衡计算。
机械专业期末考试题目及答案
机械专业期末考试题目及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 材料、结构、性能C. 功能、结构、性能D. 材料、功能、工艺2. 在机械加工中，以下哪个不是常用的切削方式：A. 车削B. 铣削C. 磨削D. 焊接3. 机械制图中，尺寸线应：A. 与被标注的表面平行B. 与被标注的表面垂直C. 与被标注的表面成45度角D. 与被标注的表面成任意角度4. 根据机械原理，以下哪个不是四杆机构的类型：A. 双曲柄机构B. 双摇杆机构C. 曲柄滑块机构D. 滑块摇杆机构5. 机械传动中，齿轮传动的主要优点不包括：A. 结构紧凑B. 传动效率高C. 噪音大D. 承载能力强6. 以下哪个不是机械制造过程中的加工方法：A. 铸造B. 锻造C. 焊接D. 热处理7. 机械零件的疲劳失效通常发生在：A. 表面B. 内部C. 边缘D. 中心8. 在机械设计中，材料的屈服强度是指：A. 材料开始发生塑性变形的应力B. 材料开始发生断裂的应力C. 材料开始发生疲劳的应力D. 材料开始发生腐蚀的应力9. 机械系统动力学分析中，牛顿第二定律表达式为：A. F = maB. F = mvC. F = m/aD. F = 1/ma10. 以下哪个不是机械设计中的可靠性设计原则：A. 简化设计B. 冗余设计C. 模块化设计D. 过度设计二、简答题（每题10分，共30分）1. 简述机械零件的失效类型及其原因。
2. 解释什么是静平衡和动平衡，并说明它们在机械设计中的重要性。
3. 描述机械传动系统的设计原则，并举例说明。
三、计算题（每题15分，共30分）1. 某机械零件的受力情况如下：受到一个垂直向上的力F1 = 1000N，一个水平向右的力F2 = 500N，以及一个水平向左的力F3 = 300N。
请计算该零件的合力大小和方向。
2. 一个齿轮传动系统，主动轮半径为r1 = 50mm，从动轮半径为r2 = 100mm，主动轮转速为n1 = 1500rpm。
机械设计期末考试题库含答案
大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。
2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。
平键连接主要失效形式是 压溃 。
3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。
4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。
5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。
6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。
7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。
中间轴应称为 转 轴。
8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。
9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。
10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。
A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
12普通平键连接工作时，平键的工作面是 侧面。
二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。
开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。
（1分） 2 以框图形式说明转轴的设计过程。
3简述蜗杆传动的正确啮合条件。
答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。
机械设计期末考试试卷
机械设计期末考试试卷一、选择题（每题2分，共20分）1. 机械设计中，常用材料的弹性模量是指材料的：A. 抗拉强度B. 屈服强度C. 刚度D. 硬度2. 在机械设计中，疲劳强度通常指的是材料在何种条件下的强度：A. 静态载荷B. 动态载荷C. 冲击载荷D. 随机载荷3. 以下哪个不是机械设计中常见的传动方式：A. 齿轮传动B. 皮带传动C. 液压传动D. 链传动4. 机械设计中，为了提高零件的疲劳寿命，通常采取以下哪种措施：A. 增加材料的硬度B. 增加零件的厚度C. 表面硬化处理D. 增加零件的重量5. 机械设计中，静力学平衡条件不包括以下哪一项：A. 力的平衡B. 力矩的平衡C. 能量的平衡D. 动量的平衡二、简答题（每题10分，共30分）6. 简述机械设计中材料选择的基本原则。
7. 解释什么是应力集中，并举例说明如何减少应力集中。
8. 描述机械设计中常见的几种连接方式，并简要说明其特点。
三、计算题（每题15分，共30分）9. 假设有一个直径为100mm的轴，承受最大扭矩为500Nm。
请计算该轴在最大扭矩下的剪切应力，并确定其是否满足安全要求（假设材料的许用剪切应力为75MPa）。
10. 给定一个机械零件的尺寸和材料属性，计算其在特定载荷下的变形量，并判断是否满足设计要求。
四、设计题（每题20分，共20分）11. 设计一个简单的机械手爪，用于抓取不同形状和大小的物体。
请描述其工作原理，所需材料，以及可能的改进方向。
五、论述题（每题10分，共10分）12. 论述机械设计中创新的重要性，并给出两个实际的创新设计案例。
六、结束语本次考试到此结束，请各位同学认真检查自己的答案，确保没有遗漏。
祝各位同学取得优异的成绩。
【注】本试卷仅供参考，具体考试内容和形式以实际考试为准。
燕山大学机械原理期末考试题
燕山大学试卷
密
封
线
共8页第8页
十、已知某机械一个稳定运动循环内的等效阻力矩 Mr 如图所示，等效驱动力矩 M d 为常数，等效构件的最大及最小角速度分别为：max 200 rad s ，min 180 rad s 。 试求：(1) 等效驱动力矩 M d 的大小； (2) 运转的速度不均匀系数 ； (3) 当要求 在 0.05 范围内，并不计其余构件的转动惯量时，应装在等效构件上的飞轮的转动惯 量 J F 。（10 分）
标明。（10 分）
C
E
D
A B
I
G
F
H
J
燕山大学试卷
密
封
线
共8页第3页
四、图示 ABCD 为一已知的曲柄摇杆机构，（6 分） 1.拟在摇杆 CD 线上（或其延长线上）增加一转动副 E，与滑块上的转动副 F
之间用一杆件相连接，使机构运动时 DC1、DC2 分别与 F1、F2 相对应。试用图解法 设计转动副 E 的位置和杆件 EF 的长度，须保留全部作图线条。
二、绘制图示偏心回转油泵机构的机构运动简图。偏心轮 1 绕固定轴心 A 转动，外 环 2 上的叶片 a 在可绕轴心 C 转动的圆柱 3 中滑动。当偏心轮 1 按图示方向连续回 转时，可将低压油由右端吸入，高压油从左端排出。（5 分）
三、计算图示机构的自由度，如有局部自由度、复合铰链和虚约束，请在机构图中
8分燕山大学试卷密封线共8页第6页八图示为一摆动推杆盘形凸轮机构凸轮1逆时针方向转动q为作用在推杆2上的外载荷不计各构件的质量及惯性力试以图解法求出8分1
科
班
目
级
燕山大学试卷
姓
名
密
封
学 号
机械设计基础b期末考试题及答案
机械设计基础b期末考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常采用哪种方法来提高零件的疲劳强度？A. 增加零件的尺寸B. 减小零件的尺寸C. 改善零件的表面粗糙度D. 增加零件的材料硬度答案：C2. 在齿轮传动中，哪个参数决定了齿轮的传动比？A. 齿数B. 齿宽C. 齿高D. 齿距答案：A3. 轴承的寿命与什么因素有关？A. 轴承的尺寸B. 轴承的材质C. 轴承的载荷D. 所有上述因素答案：D4. 以下哪种材料不适合用于制造轴承？A. 碳钢B. 合金钢C. 陶瓷D. 塑料答案：D5. 在机械设计中，动平衡的目的是什么？A. 减少零件的磨损B. 减少振动和噪声C. 增加零件的寿命D. 提高传动效率答案：B6. 以下哪种润滑方式适用于高速运转的机械？A. 油浴润滑B. 滴油润滑C. 喷雾润滑D. 油环润滑答案：C7. 机械设计中，静平衡通常适用于哪种类型的旋转体？A. 低速旋转体B. 中速旋转体C. 高速旋转体D. 所有旋转体答案：A8. 以下哪种材料的弹性模量最高？A. 橡胶B. 木材C. 钢材D. 铝材答案：C9. 机械设计中，为了减少摩擦力，通常采用哪种方法？A. 增加接触面积B. 减小接触面积C. 增加表面粗糙度D. 减小表面粗糙度答案：D10. 在机械设计中，哪个因素对齿轮的承载能力影响最大？A. 齿轮的材料B. 齿轮的尺寸C. 齿轮的表面粗糙度D. 齿轮的润滑条件答案：A二、填空题（每空1分，共10分）1. 机械设计中的“三要素”指的是________、________和________。
答案：材料、结构、工艺2. 轴承的________和________是影响其寿命的主要因素。
答案：载荷、转速3. 在机械设计中，为了提高零件的疲劳强度，通常采用________和________的方法。
答案：表面硬化、结构优化4. 动平衡的目的是减少旋转体的________和________。
机械设计基础期末考试试题+答案解析
机械设计试题[1]一、单项选择题1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。
机械系统设计试卷汇总
燕山大学试卷密封线共8 页第1 页燕山大学试卷密封线共8 页第2 页燕山大学试卷密封线共8 页第 3 页二、分析题（15分）1、分析离心式调整器的自平衡原理。
（7分）1-竖轴；2-重锤；3-滑套；4-杠杆；5阀门燕山大学试卷密封线共8页第4 页2、分析单圆锥摩擦安全离合器原理。
（8分）1.摩擦盘2、内锥摩擦盘3、弹簧4、螺母5、螺母6、轴套单圆锥摩擦安全离合器结构图燕山大学试卷密封线共8页第5 页三、叙述题（32分）1、参考下图，请叙述曲柄压力机的工作原理。
(9分)1-操纵杆；2-滑块；3-连杆；4-曲轴；5-制动器6-离合器；7，8-齿轮；9-电机；10-机身燕山大学试卷密封线共8页第6 页2、设计带式制动器时，以下两种方案哪个更为合理，为什么?(7分)3、绘制出6级变速结构网的4种形式，并写出对应的结构式（16分）。
四、综合题（本大题共6小题，内含7空，每空2分，本题总计28分）有一台单轴自动车床，其传动系统如下图所示，试完成下列问题：1 )计算主轴的最高转速n max=_________________________r/min和最低转速n =_______________________r/min；min2 )计算：公比φ=___________________，级数Z=___________________级和转速范围R n=_______________________；3 ) 根据附表<标准数列>查取主轴的各级输出转速值为：__________________________________________________________________r/min4）绘制出对应的转速图；5 ) 写出对应的结构式：___________________________；6 ) 指明基本组和扩大组。
附表标准数列1．00 1．06 1．12 1．18 1．25 1．32 1．40 1．50 1．601．70 1．80 1．90 2．00 2．12 2．24 2．36 2．50 2．652．80 3．00 3．15 3．35 3．55 3．75 4．00 4．25 4．504．75 5．00 5．30 5．60 6．00 6．30 6．70 7．10 7．508．00 8．50 9．00 9．50 10．0燕山大学试题标准答案院(系): 机械工程学院教研室: 机械设计考核课程：机械系统设计10 学年季学期开卷涂卡考核专业年级：07机设命题教师：曹秒艳答题教师：曹秒艳燕山大学试题标准答案共 4 页第 2 页二、分析题1、当竖轴1的转速升高且超过要求转速时，重锤2会自动抬起，带动滑套3和杠杆4使阀门5转动，以减少蒸汽通过量，进而降低蒸汽机的转速以恢复到正常值。
(完整版)机械设计期末考试卷子(内含答案),推荐文档
（3）在图上画出蜗轮 2 及齿轮 4 的各分力 方向。（10 分）
3．如图所示，已知轴承1径向载荷 R1 2100N ，轴承 2 径向载荷
R2 1200N ，轴向外载荷 Fa 900N ，轴承转速
n 1500r / min ，运转中有中等冲击 f p 1.2 ，室温工作，预期寿
命 Lh 5000h ，选用轴承型号 7307 AC ，已查得 C 33400N ，
e 0.7 ， S 0.7R ， A e 时， x 1， y 0 ， A e 时，
R
R
x 0.41 ， y 0.85 ，试计算轴承寿命是否满足要求。（15 分）
我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙龙课反倒是龙卷风
机械设计试题 第 2 页（共 4 页）
五、 分析计算题
5．对于转轴的强度计算，应按▁▁▁▁计算。
a.弯矩
b.扭矩
c.弯矩、扭矩合成的
当量弯矩
三． 填充（每题 2 分，共 14 分）
1．齿轮的齿形系数与▁▁▁▁▁▁有关，齿形系数越大，轮齿的
弯曲强度越▁▁▁▁▁▁▁▁。
五．设计计算（共 50 分）
1．图示汽缸内径 D 500mm ，气压 1.2MPa ， D0 640mm ,要
1.98 e, X 2
0.41,Y2
0.85
P1 X 1R1 Y1 A1 R1 2100N ,
P2 X 2 R2 Y2 A2 0.411200 0.85 2370 2506.5N
故危险轴承为 2 轴承
验算寿命
L 16670 ( C ) 16670 ( 33400 )3 15217.3h 5000h n f p p 1500 1.2 2506.5
a.齿面点蚀
机械设计期末考试试卷试题包括答案解析总结.docx
机械设计试卷一、选择题（共30 分、每小题 2 分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（C）。
A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（C）。
A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（A）。
A．弹性柱销联轴器B．凸缘联轴器C. 十字滑块联轴器D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（C）。
A．进入大带轮处B．离开大带轮处C. 进入小带轮处D．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（A）为好。
A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动6．螺纹联接防松的根本问题在于（C）。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（A）。
A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要失效形式为（B）。
A．齿面磨损B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承，验算pv[ pv] 是为了防止轴承（B）。
A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A）。
A．两端固定B．两端游动C．一端固定一端游动D．A， B， C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径 d1取标准，其目的是（B）。
A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．链传动带传动齿轮传动D．为了提高加工精度12、工作时承受弯矩并传递转矩的轴称为（B）。
燕山大学2015级机械系统设计试卷
燕山大学试卷密封线共6 页第1 页6、人-机工程学定义是什么？（5分）三、叙述题（15分）1、参考下图，请叙述该齿轮换向装置原理。
2设计带式制动器时，以下两种方案哪个更为合理，为什么?燕山大学试题标准答案院(系): 机械工程学院教研室: 机械设计考核课程：机械系统08 学年季学期开卷涂卡考核专业年级：2015机设命题教师：答题教师：燕山大学试题标准答案共页第页2、不完全定位:工件被限制的自由度少于六个，但能满足加工要求的定仿称为不完全定位。
如图在长方体上加工一条通槽，要求保比上序尺寸A和B。
定位方案中y可以不限制．因为一批工件逐个在夹具上定位时，各个工件沿y 轴的位置即使不同也不会影响加工要求。
此例中，工件需要限制Z X Y ZX、及、、五个自由度。
在满足加工要求的前提下，采用不完全定位是允许的。
欠定位:按照加工要求必须限制的自由度没有被限制的定位，称为欠定位。
欠定位是不允许的，因为欠定位保证不了工件的加工要求。
如图所示，要求在一长方体工件上刨一条通槽，必须限制五个自由度，从而将工件定位在图中假想线的位置。
但是若夹具只限制了三个白由度，在定位过程中工件的位置就可能处于实线所示的情况，并且在一批工件中是不确定的，显然无法保证工序加工精度要求。
3、进行能量流系统设计应解决如下四个方面的问题①机械系统中能量流动状况和特征分析；②工作机械的载荷计算；③驱动装置的选择；④系统能量匹配与设计。
燕山大学试题标准答案共页第页燕山大学试题标准答案共页第页max lg n lg 140011111.41Z ϕ=+=+≈min （/n ）（/45）lg lg 画12条等距水平线表示转速线。
轴上用点A 代表电动机转速，在轴v 上标出12级转速的 数值。
最低转速n 1＝45r ／min 与轴V 交点标上E 。
由转速图可看出A 点和E 点相邻大约10格，表示总降速比大约为ϕ10 。
拟定转速图的一项主要工作是分配降速传动比。
机械设计期末考试试卷(含答案)
2018－2019 学年第 一 学期 期 末 考试（查）试题 A 卷考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每题1分，共15分）1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。
2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。
3、由于链传动的结构特点，瞬时传动比不确定，造成其运动的不均匀性，这种现象被称之 为 多边形 效应。
4、为提高螺栓在变载荷作用下的疲劳强度，可采取 减小螺栓刚度 的措施。
5、在带、链和齿轮组成的多级传动中，带传动宜布置在 高速 级。
6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。
7、只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 拉扭组合 。
8、在一定转速时，要减小链条传动的不均匀性和动载荷，应 减小链条节距，增大链轮齿数 。
9、6312表示轴承内径为60mm ，的深沟球轴承。
10、在圆柱齿轮传动设计中，在中心距及其他条件不变时，增大模数m ，其齿面接触应力不变；齿根弯曲应力减小 。
11、按受载情况不同，轴可分为 心轴 、转轴和传动轴 。
12、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为 齿面疲劳点蚀 ，硬齿面传动的主要失效形式为轮齿折断。
13、在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
学院： 班级： 学号： 姓名：14、蜗杆传动的失效通常是发生在蜗轮轮齿上。
15、蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。
二、选择题（每题1分，共15分）1、下列磨损中，不属于磨损基本类型的是 B 。
A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时，键的宽度值应根据轴的 C 查机械设计手册初选；A.长度B.截面形状C.直径D.材料4、带传动设计中，应验算小带轮包角不要过小，这是为了 D 。
