住宅太阳能热水设计实例、

合集下载

太阳能热水工程设计案例分析2

太阳能热水工程设计案例分析2

住宅楼太阳能热水工程辅助加热系统设计与实战案例分析 (1) 工程概况北京某回迁安置房项目,均为小高层住宅,建筑层高11层,地下一层,一梯两户南北通透小户型,屋顶为坡屋面,坡屋面与楼顶结构板之间为设备夹层。

太阳能热水系统采用集中集热—集中贮热—集中辅热—集中供热至各户的大集中式直接加热系统,太阳能系统采用全玻璃真空管集热器;贮热水箱采用矩形模压板焊接不锈钢保温水箱和恒温水箱,采用空气源热泵辅助加热系统,供热水采用变频增压供热水系统等。

太阳能集热器安装与南向的坡屋面上,储热水箱和恒温供热水箱放置于屋顶的设备夹层中,空气源辅助加热设备为2台15匹机组,设计院设计放置在设备夹层中储热水箱旁,空气源热泵热泵机组的换风量经过计算,由2台大功率风机(920转/分钟,小时风量9800立方,功率0.5KW)强制为热泵机组进行通风。

恒温水箱由变频器控制的增压泵24小时供应生活热水。

系统原理图见案例图5-1-1。

案例图 5-1-1 太阳能与热泵辅热系统原理图(2) 系统问题该项目由设计院负责设计,太阳能厂家按照设计院投标中标后,按照设计院设计图纸施工,在设备安装完毕后,进行系统试运行调试过程中,发现热泵运行时噪音很大,将会对设备下方住户的日常生活产生加大影响。

太阳能施工厂家将情况反应给监理和甲方。

(3)故障排查系统运行后噪声超标将直接将影响设备间下方居民的正常生活。

为此,项目的甲方、设计院、总监、总包、分包等单位进行了技术的会商,并委托施工单位进行原因分析及故障排除。

经现场噪声测定,当热泵机组开启后,设备间下方住户室内噪声测定值约为43-46分贝。

当强制通风风机启动后,室内噪声测定值达到了50分贝。

设备间下方两侧的住户和设备正下方第两层的住户的室内噪声测定值也分别超过了45分贝。

(4) 原因分析经技术人员现场排查测试,发现热泵机组噪音来自以下三个方面:一是热泵压缩机自身的运行噪声,此噪音是不可避免的;二是热泵机组传递给热泵承重梁又传递到建筑墙体的噪音。

住宅小区太阳能热水工程设计方案

住宅小区太阳能热水工程设计方案

热水器基本概念热水器就是指通过多种物理原理,在一定期间内使冷水温度升高变成热水旳一种装置。

按照原理不一样可分为电热水器、燃气热水器、太阳能热水器和空气能热水器四种。

电热水器特点:使用以便、节能环境保护,能持续供应热水。

分为储水式和即热式电热水器。

储水式电热水器容量分有30L、40L、50L、60L、80L、90L、100L等。

长处安装简朴,使用以便。

缺陷洗澡前要提前预热。

即热式电热水器长处:出热水快,只需3秒钟即可;热水量不受限制。

缺陷:功率高,需预留至少4平方旳电线。

空气能热水器空气能热水器是较先进旳热水器,工作原理与空调恰好相反:通过压缩机系统运转工作,吸取空气中热量制造热水。

燃气热水器燃气热水器原理是运用燃料燃烧释放出旳热量来燃烧水旳一种设备。

一、按使用燃气旳种类分为:人工煤气热水器、天然气热水器、液化石油气热水器。

二、燃气热水器按给排气方式分为直排式、烟道式JSD、强排式JSQ、平衡式JSG、户外式JSW四个阶段。

三、按安装位置分为户内式(浴室内,浴室外)与户外式四、燃气热水器按出水温度可分为一般型和恒温性。

太阳能热水器:重要有集热器、储热水箱、辅助热源、循环管道、自动控制五部分构成。

太阳能热水系统根据集热系统、辅助系统及供水方式旳不一样,可以分为三大类型:分户集热——分户储热辅热式集中集热——分户储热辅热式集中集热——集中储热辅热式分户集热——分户储热辅热式太阳能热水系统是指终端用水点以户为单位,每户独立设置太阳能集热器、储水箱、辅热设备及有关管路,每户独立使用旳小型太阳能热水系统。

较合用于独立式小型别墅住宅、联排别墅、新农村规划联排住宅中。

集中集热——分户储热辅热式太阳能热水系统是指太阳能集热器集中、统一规划安装于建筑物屋面部分,储水箱、辅助加热系统按终端顾客为单位独立设置旳太阳能热水系统。

较合用于新农村规划联排住宅、多层及高层住宅、宾馆、学校、工厂员工宿舍中使用。

集中集热——分户储热辅式太阳能热水系统简介1.太阳能集热器集中安装在建筑物旳屋面,储水箱及辅助加热设备按每户旳用量需求分别设置在各户内;水箱通过太阳能循环泵与屋面集中集热器进行循环,辅助加热器一般采用电加热,分户设置于户内水箱中;较合用于新农村规划联排住宅、多层及高层住宅、宾馆、学校、工厂工业生产及员工宿舍中使用。

天津某小区太阳能热水系统设计及节能效益分析

天津某小区太阳能热水系统设计及节能效益分析

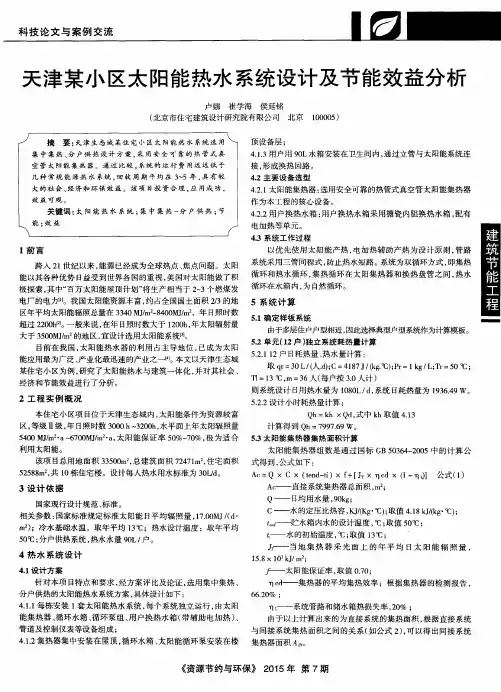

防止热水短路 。 系统为双循环方 式 , 即集热 跨人 2 1 世纪 以来 , 能源 已经成为全球热点 、 焦点问题 。太 阳 系统采 用三管 同程式 , 集 热循环在太 阳集热器 和换 热盘管之 间 , 热水 能以其各种优 势 日益受 到世界各 国的重视 , 美 国对太 阳能做 了积 循环和热水循环 ,
取q r = 3 0 L / ( 人. d ) ; c = 4 1 8 7 J / ( k g . ℃ ) ; P r = 1 k g , L ; T r = 5 0 ℃;
T 1 =1 3℃, m= 3 6 人( 每户按 3 . 0 人计 ) 则系统设计 日用热水量为 1 0 8 0 L/ d , 系统 1 3耗热量为 1 9 3 6 . 4 9 w。
产一 太 阳能保证率 , 取值 0 . 7 0 ;
针对本项 目特点和要求 , 经方案评 比及论证 , 选用集 中集热 、 分户供热 的太 阳能热水系统方案 , 具体设计如下 : 4 . 1 . 1 每栋安装 1 套太 阳能热水 系统 , 每个 系统独立运行 , 由太 阳
能集 热器 、 循环水箱 、 循环泵组 、 用户换 热水箱 ( 带辅助 电加 热 ) 、 管道及控制仪表等设 备组成 ;
4 . 2主 要设 备 选 型
4 . 2 . 1 太 阳能集热器 : 选用安全可靠的热管式真空管太 阳能集热器 作为本工程 的核心设备。
4 . 2 . 2用户换热水箱 : 用户换热水 箱采用搪瓷 内胆换热水箱 , 配有
电加热 等单元 。
4 . 3 系统 工 作 过 程
1前 言
以优先使用 太阳能产 热 , 电加热辅助产热 为设计原则 , 管路
2工 程 实 例 概 况
本住 宅小区项 目位 于天津生态城 内 , 太 阳能条件为资源较富 区, 等级 Ⅱ级 , 年F I 照时数 3 0 0 0 h 3 2 0 0 h , 水平面上年太阳辐 照量

太阳能热水系统设计实例

太阳能热水系统设计实例

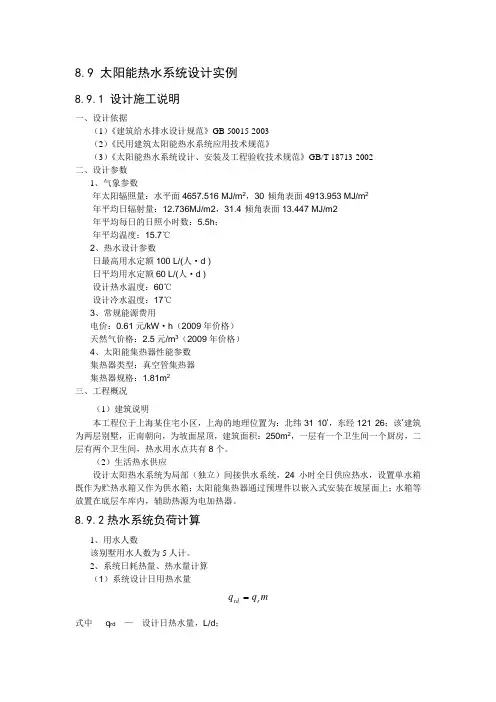

8.9 太阳能热水系统设计实例8.9.1 设计施工说明一、设计依据(1)《建筑给水排水设计规范》GB 50015-2003(2)《民用建筑太阳能热水系统应用技术规范》(3)《太阳能热水系统设计、安装及工程验收技术规范》GB/T 18713-2002二、设计参数1、气象参数年太阳辐照量:水平面4657.516 MJ/m2,30°倾角表面4913.953 MJ/m2年平均日辐射量:12.736MJ/m2,31.4°倾角表面13.447 MJ/m2年平均每日的日照小时数:5.5h;年平均温度:15.7℃2、热水设计参数日最高用水定额100 L/(人·d )日平均用水定额60 L/(人·d )设计热水温度:60℃设计冷水温度:17℃3、常规能源费用电价:0.61元/kW·h(2009年价格)天然气价格:2.5元/m3(2009年价格)4、太阳能集热器性能参数集热器类型:真空管集热器集热器规格:1.81m2三、工程概况(1)建筑说明本工程位于上海某住宅小区,上海的地理位置为:北纬31°10’,东经121°26;该’建筑为两层别墅,正南朝向,为坡面屋顶,建筑面积:250m2,一层有一个卫生间一个厨房,二层有两个卫生间,热水用水点共有8个。

(2)生活热水供应设计太阳热水系统为局部(独立)间接供水系统,24小时全日供应热水,设置单水箱既作为贮热水箱又作为供水箱;太阳能集热器通过预埋件以嵌入式安装在坡屋面上;水箱等放置在底层车库内,辅助热源为电加热器。

8.9.2热水系统负荷计算1、用水人数该别墅用水人数为5人计。

2、系统日耗热量、热水量计算(1)系统设计日用热水量qqmrdr式中q rd—设计日热水量,L/d;q r — 热水用水定额,L/(b ·d );m — 用水计算单位人数,人数。

则 d L q rd /500=(2)系统平均日用热水量q W ar Q m =式中 Q W — 平均日用热水量 L/d ;q ar — 日平均用水定额,L/(人·d );m — 用水计算单位人数,5人;取m=5人;q ar =60L/(b ·d );则 Q W =300 L/d(3)设计小时耗热量计算、设计小时热水量计算设计小时耗热量:h ()86400r r L h mq c t t Q K ρ-= 式中 Q h — 设计小时热耗量,W ;m — 用水计算单位人数,5人;q r — 热水用水定额,100L/(人·d );c — 水的比热容,c=4187J/(㎏·ºC);ρ — 热水密度,㎏/L ;t r — 热水温度;t L — 冷水温度;K h — 小时变化系数,通过表查取别墅的小时变化系数为4.21。

太阳能集中热水系统设计实例与分析

太阳能集中热水系统设计实例与分析

太阳能集中热水系统设计实例与分析摘要通过太阳能集中热水系统在住宅小区的设计实例,介绍其工作原理、设计要点以及在实际工程中的可行性。

关键词太阳能集中热水实例前言目前我国大力提倡环境保护和能源节约,使得太阳能技术得到长足的发展,家用太阳能热水器走进了千家万户。

太阳能热水器具有节约能源、减少环境污染、使用方便、经济效益明显等优点。

据资料显示:河北省年平均日照量在2400~3100小时之间,太阳能的利用具有很大的潜力。

但是有些项目太阳能热水系统尚未完全纳入建筑设计,一些住户在购买商品房后只能各自安装太阳能热水器。

由于没有统一的规划, 太阳能热水器在布置上很零散,不仅可靠性差,而且影响建筑整体美观。

若采取统一设计,集中规划,将会使这一状况得到有效改观。

现结合保定市新一代高层居住区(C区)二期工程中12#楼太阳能集中热水系统来进行方案阐述和应用分析。

1工程概况本工程热水量要求每户按100升/日计算,跃层的按两户设计,单身公寓按一套设计。

12#楼四个单元合计90户。

一单元合计36户,二单元合计32户,一、二单元合为一个系统,总用水户数共68户,设计用水量6.8吨/日。

三单元合计28户,四单元合计32户,三、四单元合为一个系统,总用水户数共60户,设计用水量6吨/日。

供水温度:50ºC;设计恒温水箱水温为50ºC;供水时间:全天24小时;辅助电加热:本工程将电加热和储热水箱分离,通过循环水泵使水在水箱和加热装置间进行循环,既可以提高电加热的使用寿命,也方便维修;给水系统:主管路采用变频及循环给水,保证主管路中的水恒为热水;冷水计算温度:当地地表水温为10-15 ºC,取10ºC(以春秋季节计算)。

2太阳能系统运行原理考虑到每套太阳能控制系统在楼顶,对系统的监控比较麻烦,并且考虑到强任凤彦,男,1969年1月,大学,高级工程师电和弱电分离等因素,本工程设计远程控制显示器及楼顶强电控制柜,根据控制目的配置一套远程监控控制显示器放置在楼内值班室或控制室内(距屋顶1000米范围以内)。

高层住宅太阳能设计方案

高层住宅太阳能设计方案
系统的能耗分析
系统运行的能量需求约为集热器获得能量的 3%
系统设计
设计依据:根据实际情况,假设以24层楼为例,24层,共2个单元,96户,每户 100升热水用,确定为总用水量10吨。A、晴好天气以太阳能为主。B、供水方式为全天24小时恒温50℃供应热水。C、太阳能集热系统为独立循环系统。
第一种方案集中集热-分户水箱
室内:1、管道采用30MM像塑保温,在安装管道前把保温套好,避免割开保温散失管道热量。外皮采用铝箔板防护,保证其强度,效果美观大方。室外: 1、系统在集热管道和换热管路之间设置了防冻旁路,当冬季气温过低时,系统会启动防冻循环,通过旁路绕开换热管道,只在楼顶的集热管道内进行循环。考虑到防冻环路上热容量不足,在防冻旁路上还增设了1500W的电加热进行能量补充。防冻循环在测温点低于7℃会间歇启动(30s/h),低于5℃时热容启动(120s/h),低于2℃时临界报警。此动作每年总用电量2KWH2、防冻电伴热:在室外管路上安装伴热带,当管路温度传感器的温度低于0度时,电伴热带自动启动进行防冻;当管路温度传感器的温度高于5度时,电伴热带自动停止。3、管道采用30MM像塑保温,在安装管道前把保温套好,避免割开保温散失管道热量。外皮采用铝板防护,对铝板进行压模、起筋处理,保证其强度,效果美观大方。
集中集热-分户水箱系统图
集中集热-分户水箱系统图
优点: 水、电不用单独计量,可以个性化使用热水水压和自来水完全一致,便于混水,集体用户的热量可以部分共享,减少了楼顶的载荷,太阳能系统可以实现低成本运营,无需向业主摊销费用。 缺点: 承压水箱要占用卫生间一定的空间,造价相对其他集中方式较高,考虑到管道热损在原来集热面积上增加25%
大型框架式集热阵列逐渐工厂化、标准化,设计院开始使用“力诺标准”,以太阳能代替飘板来装饰建筑。

太阳能热水系统设计范例

太阳能热水系统设计范例

太阳能热⽔系统设计范例螂1 、术语和定义莈太阳sun太阳系的中⼼天体。

可视其为K的全辐射体。

它是地球上光和热的源泉。

太阳能solar energy 从太阳发射、传播或接收的辐射能。

⾼度⾓altitude从地平圈沿某天体所在地平经圈量⾄该天体的⾓距离。

以地平圈为零,向上为正,向下为负。

单位为度(°)。

太阳⾼度⾓solar altitude膆⽇⾯中⼼的⾼度⾓,即从观测点地平线沿太阳所在地平线圈量⾄⽇⾯中⼼的⾓距离。

⽅位⾓azimuth从天球⼦午圈沿地平圈量⾄某天体所在地平线圈的⾓距离。

以南点为零点,向西为正,向东为负。

单位为度(°)。

太阳⽅位⾓(2)solar azimuth ⽇⾯中⼼的⽅位⾓,即从观测点天球⼦午圈沿地平圈量⾄太阳所在地平经圈的⾓距离。

莃⾚纬declination⾚道坐标系中,天⾚道与某天体沿所在时圈量度的⾓距离。

以天⾚道为零,向北为正,向南为负。

单位为度(°)。

太阳⾚纬(S)solar decli natio n⽇⾯中⼼的⾚纬,即从天⾚道沿太阳所在时圈量⾄⽇⾯中⼼的⾓距离。

春(秋)分时为°,⼀年之内在⼟90°'之间变化。

时⾓hour angle从天球⼦午圈沿天⾚道量⾄某天体所在时圈的⾓距离。

以天球⼦午圈为零,向西为正向东为负。

单位既可为时(h),也可为度(°)。

(3)solar hour an gle袂太阳时⾓⽇⾯中⼼的时⾓,即从观测点天球⼦午圈沿天⾚道量⾄太阳所在时圈的⾓距离。

真太阳⽇apparent solar day ⽇⾯中⼼连续两次上中天所经历的时间。

真太阳时apparent solar time 由⽇⾯中⼼的时⾓量度的计时系统。

平太阳连续两次下中天所经历的时间。

辐射radiation能量以电磁波或粒⼦形式的发射或传播。

辐〔射〕能(Q)radiant energy以辐射形式发射、传播或接收的能量。

单位为焦〔⽿〕(J)。

建筑节能设计中的太阳能利用

建筑节能设计中的太阳能利用

建筑节能设计中的太阳能利用太阳能作为一种无限可再生的能源,被广泛地运用在建筑节能设计中,为建筑物提供冷暖能源的同时,也有效减少了对传统能源的消耗。

本文将探讨建筑节能设计中的太阳能利用,包括太阳能发电和太阳能热水系统两个方面。

一、太阳能发电太阳能发电是利用太阳辐射能将光能直接转化为电能的过程。

建筑物可以通过安装光伏板,将太阳能转化为电能供给建筑内部使用或输送到电网上。

太阳能发电系统一般由光伏组件、逆变器和电池组成。

在建筑节能设计中,太阳能发电系统可以通过降低对传统电力的依赖,减少温室气体排放并降低能源成本。

此外,太阳能发电还可以独立供电,尤其适用于偏远地区和紧急情况下的电力供应需求。

二、太阳能热水系统太阳能热水系统利用太阳能将光能转化为热能,供给建筑内部的热水使用。

太阳能热水系统一般由太阳能集热器、储水箱和辅助加热装置组成。

太阳能热水系统在建筑节能设计中的应用主要体现在以下几个方面:1. 节约能源和降低能源消耗:采用太阳能热水系统可以减少对传统燃料的需求,降低能源消耗,减少温室气体排放。

2. 提高能源利用效率:太阳能集热器能够高效地将太阳辐射能转化为热能,使得能源利用效率更高,节约成本。

3. 绿色环保:太阳能热水系统不会产生任何污染物和二氧化碳等温室气体,对环境友好。

三、建筑节能设计中的太阳能利用案例分析以下是几个建筑节能设计中太阳能利用的实际案例,通过这些案例可以了解到太阳能利用在建筑节能领域的应用与效果。

案例一:某商业建筑的太阳能利用该商业建筑安装了太阳能光伏板,将太阳能转化为电能供给建筑内部使用。

通过调整光伏板的角度和数量,最大限度地吸收和利用太阳能,大幅度减少了对传统电力的依赖。

该商业建筑节能效果明显,能源消耗减少了30%。

案例二:某住宅楼的太阳能热水利用该住宅楼安装了太阳能热水系统,利用太阳能集热器将太阳辐射能转化为热能供给住户使用。

太阳能热水系统与传统燃气热水系统相结合,大部分时间都可以使用太阳能提供的热水,大幅降低了燃气消耗,节约了能源成本。

太阳能住宅设计图解_何水清

太阳能住宅设计图解_何水清
玻璃瓦的透光系数为 0.8,但透光系数高并不 意味着热效率降低。
玻璃瓦采用低辐射玻璃制作,具有最大的日
二 别墅节能设计示例 北京某别墅太阳能冬季取暖设计中,要求在
无人居住时保持 10~12℃的值班温度。 1 利用大屋顶 设计中将毗邻阳光间的功能移植到别墅的大
屋顶上。为了增大屋顶阳光间的空间,将两坡屋顶 设计为 45¡,南侧屋顶用双层玻璃覆盖,总采光面 积约 70m2。考虑到冬冷夏热的季节特征,在双层 玻璃上面设置电动卷帘(图 8 上部)。冬季有日照 时,光敏电阻控制继电器,由电机带动蜗轮、蜗杆 减速器将保温卷帘卷起(图 8);日落后光敏电阻释 放继电器,将卷帘放下。
光透射率和最小的反射系数,可让80%的可见光
进入温室间层被太阳能集热器所吸收,同时又能
将 90% 以上的产生温室效应热的长波保留在间
层内,大大提高了太阳能的利用率,起到保温的
作用。
根据施工需要,将普通瓦屋顶结构与玻璃瓦
屋顶结构进行比较,结果表明玻璃瓦屋顶结构外
观效果较好(图 6、图7)。
水泥瓦 木挂瓦条 防水卷材 木望板 保温层
图 1 太阳能与建筑一体化示范住宅
1 两坡顶设计 住宅屋顶设计中,采用氟塑琉璃瓦,该材料 采用 UPVG 复合发泡板作基材,表面喷涂耐候氟 碳漆制成,厚 3cm,自重 4kg/m2,色彩鲜艳,使用 寿命达 50 年,避免了采用沥青瓦时其质感、反光 率与太阳能集热真空管差异过大的问题。琉璃瓦 波峰高60mm,可在每个波型瓦的凹槽内放置一只 ¯47mm 或 ¯58mm 的真空管,外观结合自然。该 住宅采用两坡屋顶,可提供足够的太阳能热水,如 图 2 所示。 2 玻璃瓦:太阳能建筑的新宠 玻璃瓦虽然不是太阳能核心技术,但却是太 阳能建筑的新宠。一幢 300m2 的二层别墅,其屋顶 面积可达150m2,30¡~45¡的角度最适合接收太阳

太阳能热水设计方案

太阳能热水设计方案

设计方案第一部分技术方案一、工程概况工程位置:河北省廊坊市富士康公寓楼(一期)工程概况:富士康公寓楼(一期)太阳能热水工程(三个相同公寓)1#、1-1#公寓楼日需洗浴热水200吨2#、2-2#公寓楼日需洗浴热水200吨3#、3-3#公寓楼日需洗浴热水200吨二、设计要求1、系统产水量:太阳能热水系统为1#、2#、3幡寓楼提供洗浴热水均为200吨,每个公寓楼设四个系统。

2、产水温度:保证出水温度45 C以上。

3、供水方式:全年四季使用,全天候(或定时)供水。

4、集热器类型:全玻璃太阳能真空集热管集热器。

5、辅助热源:电力。

6、工程内容:太阳能热水系统采购及安装计。

三、设计依据(一)、设计规范引用标准1、GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》2、GB50015-2003《建筑给水排水设计规范》3、GB/T17581-1998《真空管太阳集热器》4、GB50017-2003《钢结构设计规范》5、GB50009-2001《建筑结构荷载规范》6、GB4272-92《设备及管道保温技术通则》7、GB4706.1-2005《家用和类似用途电器的安全通用要求》8、JB4088-1999 «日用管状电热组件》9、《室内用热水、热力供应设计规范》10、GB50303-2002《建筑电气工程施工质量验收规范》11、GB50258-1996《电气装置安装工程1KV及以下配线工程施工及验收规范》12、GB50207-1994《屋面工程技术规范》13、GBJ242-82《采暖与卫生工程施工及验收规范》14、JBJ242-92《民用建筑电气设计规范》15、GBJ93-86《工业自动化仪表工程施工及验收规范》16、GB/T10800-89《隔热用聚氨酯泡沫塑料》17、GB/T12464.1-1998《焊接质量要求、金届材料熔化焊》18、NY/514-2002《家用太阳热水器储水箱》19、GB/T18708-2002《家用太阳热水系统热性能试验方式》20、NY/T343-1998 «家用太阳热水器技术条件》21、NY/T6510-2002《家用太阳热水系统安装、运行维护技术规范》22、NY/T513-2002《家用太阳热水器电辅助热源》23、GB/T50364-2005《民用建筑太阳能热水系统应用技术规范》24、GB/T123936-1991《太阳能热水用术语》25、01SS105《常用小型仪表及特种阀门选用安装》26、GB5748 85《生活饮用水水质标准》(二)、自然条件工程所在地位丁河北省廊坊市,地理位置届太阳能资源较丰富地区,太阳能年辐射总量为5700M1J 兆焦)/m2左右,晴天年平均日照时数为2800小时以上,日照率50-70%具有良好的太阳能资源优势。

别墅住宅太阳能热水设计方案PPT课件

别墅住宅太阳能热水设计方案PPT课件
30
设计依据
GB/T18713-2002《太阳热水系统设计、安装及工程验收技术规范》 《民用建筑太阳热水系统应用技术规范》 (征求意见稿) 《太阳热水系统性能评定规范》 (征求意见稿) GB50015-2003《建筑给水排水设计规范》 GB/T17581-1998《真空管太阳集热器》 GB/T6424-1997《平板型太阳集热器技术条件》 用户要求
a)太阳热水器(集热器/管和水箱)都在楼顶的系统 b)太阳集热器在楼顶,水箱在室内的系统 c)太阳集热器在阳台上,水箱在室内或阳台的系统
36
不同形式建筑太阳能的设计方案
集中集热—集中贮水—分户计量设计方案
1、太阳集热器和水箱都在楼顶的系统 2、太阳集热器在楼顶,水箱在楼下的系统
集中集热—分户贮水—分户计量设计方案
28
公司简介(5)
---工程质量优势 ,服务及时
以“优秀设计、优质工程、优良服务”为宗旨 免费保修3年,终身维修; 实行跟踪服务,定期巡查; 如有问题,及时到达维修现场处理 。
29
别墅太阳能热水设计方案说明
设计依据 本方案设计主要考虑的问题 太阳能系统设计 设计计算结果 关键设备与配件选型
优点
缺点
1、可以根据各户的用水情 况,自动调整太阳能源的 分配,实现资源共享。
1、工程成本比集中集热-集
中贮水-分户计量的方案 高。
2、便于布局。 3、便于管理。
2、分户水箱换热及管路会 降低部分热效率
42
分户集热—分户贮水—分户计量 方案的优缺点
优点 1、管理方便。
缺点
1、不便布局,不易与建筑
相协调。
集热器、水箱、管路等与 建筑结构的协调性、摆放 位置与建筑的协调性等。

住宅建筑太阳能热水系统设计及应用

住宅建筑太阳能热水系统设计及应用

住宅建筑太阳能热水系统设计及应用简介:随着经济建设和人民生活水平的提高,常规能源供应与住宅生活热水耗能的缺口日益增大,太阳能作为一种取之不尽用之不竭的新型环保新能源,一种较为简单、经济、环保、可靠的改善建筑环境的方法,一种很适合我国经济现状的采暖及供热方式,在我国得到了大力的推广和广泛的使用。

本文结合杭州国泰房产开发的住宅小区“保元泽第”的设计及安装过程,详细介绍了太阳能技术在排屋及多层住宅分散集热太阳能热水系统中切实可行的节能构造措施, 并对住宅太阳能热水器供热系统的应用提出了建议。

关键词:太阳能热水集热板一、工程概况:杭州国泰房产开发的“保元泽第”项目位于杭州余杭地区,为多层住宅和排屋,其中排屋240户、多层90户,每户按3人计算,用水总人数为990人。

杭州日照属中国二类地区,全年365天中,晴天70%,阴雨天气为30%,因此太阳能保证率设计为55%。

当地的太阳辐照量:4068.653MJ/(m2·a)。

年日照小时数1819.9h。

月平均气温(℃)见表1。

二、系统选用:本工程均为低层排屋和多层住宅,为方便维护、检修及管理,简化系统,故采用太阳能集热器分散布置,分户使用,共使用330套LPDHWS-150-3-Y型分体式承压太阳能热水中心。

分体热水中心系统主要有三大主要组成部分:集热器、储热水箱、控制中心。

分体热水中心系统主要特点为分户集热、分户贮热形式。

分体就是实现集热部件与储热水箱的分体,集热部件在室外,储热水箱在室内。

水箱与各个喷头、龙头之间的连接管路非常短,因此几乎就没有冷水流出,真正实现一打开就有热水。

热水中心系统采用双循环承压运行系统,即集热器通过太阳能站和贮热水箱内的热交换器之间为一路闭路循环,此循环由太阳能站控制自动运行,同时配有膨胀罐吸收系统内多余压力,保护系统正常运行;自来水进入水箱,到用水终端之间为一路循环,水箱为立式水箱,下进冷水,上出热水,这样可以充分保证用户使用水的清洁。

住宅太阳能热水设计实例、

住宅太阳能热水设计实例、

设计概述
为别墅区设计太阳能热水系统, 需根据别墅的建筑风格、屋顶结 构、用水需求等因素进行个性化
设计。
系统构成
包括太阳能集热器、储热水箱、 循环泵、控制系统等组成部分。
技术特点
采用真空管集热器,具有较高的 集热效率和较长的使用寿命;采 用分体式设计,方便安装和维护; 配备智能控制系统,实现精准控
温和节能运行。
THANKS FOR WATCHING
感谢您的观看
调试完成后进行验收,检查系统是否 符合设计要求和相关标准,如《太阳 能热水系统安装及验收规范》等。
05 住宅太阳能热水系统使用 与维护指南Leabharlann 使用方法及注意事项01
02
03
开启与关闭
确保正确开启太阳能热水 器及相关阀门,使用完毕 后及时关闭。
水温调节
根据季节和天气状况,合 理调节水温,避免过高或 过低。
调查住户的热水需求,包括用水量、 用水时间等,以便设计满足需求的太 阳能热水系统。
屋顶条件与安装空间
评估住宅屋顶的面积、朝向、倾角等 条件,确定太阳能集热器的安装位置 和方式。
系统类型选择与配置方案
1 2
系统类型选择
根据住宅所在地的气候条件、建筑特点和热水需 求,选择合适的太阳能热水系统类型,如紧凑式、 分体式等。
辅助加热
当太阳能不足时,可启 动辅助加热装置,确保
热水的稳定供应。
太阳能热水系统优缺点
优点
环保节能、运行成本低、使用寿命长 、安全可靠。
缺点
受天气和安装条件限制、初期投资较 高、需要定期维护。
02 住宅太阳能热水系统设计 要素
气候条件与太阳能资源评估
地理位置与气候特点
01

别墅住宅太阳能热水设计方案

别墅住宅太阳能热水设计方案

h
61
Solar house, using active and passive solar energy.
Project Ecolonia, Alphen (Holland)
h
62
Solar water heating on existing building in Holland; 4,5 m2 of collector
集热器、水箱、管路等与 建筑结构的协调性、摆放 位置与建筑的协调性等。
检修的方便性等
色泽搭配的整体设计(别墅屋 面颜色、墙体、屋瓦的色泽、 质感等)
放置位置的整体设计(如集热 器在房顶的相对位置等,沉入 屋顶,附在屋顶上等,成为屋 顶的一部分)
建筑设计时综合考虑包括检修 在内的多种因素(水箱的位置 ---阁楼、车库、地下室、设 备间、室外)
协调。
2、家用热水器型成本最低。
2、家用热水器型用户使用热 水不方便。
3、安装简单
3、受倾角影响,阳台型采光 效率低,成本高。
h
43
总后家属楼太阳能系统设计方案
选择集中“集热-分户贮水-分户计量” 太阳能热水系统。 采用分户电辅助加热,解决阴雨天太阳能不足问题。
分户水箱采用贮热式电热水器水箱,内加铜盘管换热。 将太阳能和电加热有机地结合起来,可实现全天24小时
---- 专而精
1、国内最大太阳能的企业之一
2、十五年的工程产品、安装施工经 验
3、网络遍布全国各地,行业内最密 集
h
25
公司简介(2)
---在太阳能工程方面,国内先进
1、参与了有关太阳能工程国家和行业标准的起草; 2、主持编写《太阳能工程设计安装》一书; 3、参与了联合国、科技部、建设部等多项太阳能示范项目; 4、拥有太阳能工程自动控制技术,是高新技术企业

太阳能热水器供暖住宅建筑设计

太阳能热水器供暖住宅建筑设计
类 似 于 台 阶 或 三 角形 。
些特点 . 在造 型处理 上可 以有 大的体 量变化 . 但一 般很难 打破 层 、 套等 单元 性
因素 的限制 。实际 中常常 利用相 同元 素 的重复 、 减来达 到艺 术效 果 。 增 从这 一 点来看 . 宅 的造型设 计较 之公 共建 筑更 有难度 。但从 另一 角度来 看 . 住 住宅 内 部 严谨 的结 构性 和功能 的主 导地位 非 常符 合技术 美学 所强 调的逻 辑 性及 目的
循环 式或直 流式 集热 器 ,并 采用 顶水式 的管 路。
集热器 的利用还 可 以体现 在住 宅部 件和材料 的处理上 。 近年 高层住 宅 .常在 顶部 或外 凹部拉 梁采 用特 有的体 形或 符号 来加 强标 志性 以避 免单 调 的感 觉 。太 阳能集热 器 由 目前对太 阳能 已有 一定 的研 究 对太 阳能热水器 一体化住 宅 的外观设计 但 常走 向两个极端 , 一种是 设计 时忽视 太 阳能热 水器 的设 备 . 在立面造 型 完成后 于采 用了 吸收性 涂层 而具 备特殊 的色 泽和 质感 .其表面 非 常光 亮 ,如 果将 其与 高层 顶部 的 电梯 问或 水箱 问结合 ,既 可 以起 到装 饰 的作用 .也 能为上 部几 层 的住 户提 供生活 热 水 。在 ~些 热带 或亚热 带地 区 的住宅 中 .常采用 大面积 的 玻 璃 窗 ,但 又必 须配 备遮 阳构件 .利 用 出挑 的集 热板充 当 遮 阳体 。 由它形 成的 阴影增 加 了造型 的虚 实对 比和空 间的
在 设计 中,最好 选择 集热 器与 储水 箱分 离的热 水 系统 ,将储 水
箱 置于 吊顶 内 ,可 以减 少屋 面 的荷载 。在 采用 自然 循环 时 ,要求集 热器 不 高于水 箱水 位 ;而采 用强制 循环 则没 有这种 限制 。 另 一方面 , 国出现 了质量 分布 比较 均匀 的水箱一 集热器 一体 我 化太 阳能 热水 器 。 脊式 太 阳能热 水器 克服 了单 管上 下水不 能 2 屋 4小 时 随时 用热水 及操 作繁 琐 的缺点 ,上 水无 需任 何操 作 .通 常天 气热 水 随开 随用 .结构 独特 ,适 合于 人字 形屋 顶 .重心低 .安 装极 其方 便、 固。 稳 坡屋 顶横 管式 太 阳能热 水器最 适合 坡屋 顶平 房或楼 房 , 水 箱外 形像 饼干 ”一样 平贴 于斜屋 面 ,克服 了各种 太阳能 热水 器重 心 高 、在 坡屋 顶上 安装 困难等 缺点 . 全可 靠 . 形平 整 ,成片 安装 安 外 整齐 美观 ,已大 量被 房地 产公 司配 套安 装 。其共 同 的特 点 是水箱 与 集热器 结合 在一 起 .降低 了管路 的造 价 。

太阳热水系统设计和安装实例

太阳热水系统设计和安装实例

关于太阳能热水工程的各种优势、特点,在很多文章中都已介绍。

根据我们设计太阳能热水工程的一些体会,做一些太阳能热水工程设计与安装实例分析。

设计工作开展之前,要注意做好全面分析、合理设计、选用适宜的太阳能热水系统方案,才能达到用户满意的使用要求。

在设计方案中,根据用户不同条件和需求要灵活分析、确定,不能采用一个固定模式设计、安装。

设计之前要了解的问题:● 用户单位的建筑条件建筑物高度以及应允许放置水箱的位置(楼顶、地面、地下室等)大多不相同。

● 用户单位要求情况日均用水总量;要求用水温度;用水使用位置;实际用途:洗浴用水、浴池加温、鱼池加温、环境(种植或养殖大棚)加温。

● 用户单位辅助能源的条件确定采用(电加热器,电锅炉,燃油、燃气锅炉,水源、地源或空气源热泵机组等)1种或2种以上的组合方案。

● 地理位置及条件根据用户的地理纬度和冬季最低环境温度、四季日照条件、朝阳的方向是否有遮挡,分析安装条件。

● 用户单位的水压与电压了解用户单位的水压与电压以及供应情况。

1 常见的几种设计方案1.1 家用太阳热水器的串并联方案在用户要求不是很高的情况下较为常见,适宜在用户条件比较简单的环境使用。

安装数量太多则载荷过重,对于建筑物会有不利影响。

设计中注意上下水主管路的直径与串并联数量关系,避免补水量与用水量产生矛盾。

1.2 自然循环设计方案在小吨位用水量中很普遍,不适于大吨位用水量方式。

这种方式比较简单,有一定的要求,水箱与太阳能集热器的高度问题,水箱的支架要计算载荷问题和防风问题,符合《钢结构设计规范》,无论是采用什么方式的太阳能集热器,其串并联的数量要求合理,应符合《太阳能热水系统设计、安装及工程验收技术规范》。

1.3 定温放水设计方案通过集热器与水箱之间的温差,控制进凉水方式将达到设定温度的热水顶入水箱,水箱的热水注满后通过温差循环继续增温,这也是很多太阳能公司目前使用的方案。

这种方式在日照条件好时一般没有问题,在日照条件较差时,应注意及时补水,使水箱内具有一定的水量,防止电加热器干烧。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

八.辅助热源
1.采用空气源热泵辅助加热 2.空气源热泵设计小时供热量
K1=1.10 T1=12h/d 经计算:Qg=16.3Kw。
3.空气源热泵贮热水箱的总容积
其中:系统设计小时耗热量Qh=35403W, Qg=16300w,m=60 η=0.85; ρ=0.9832kg/L;tr=60 ◦c; tl=17 ◦c; K2=1.10 T=3h 经计算:Vr= 1508L由于Vr< V贮,系统热水 箱有效容积按3.0M³ 确定 太阳能热水系统设置一个贮热水箱,容积 3.0M³ 。
十四.电辅助热源
1.采用电辅助加热 2.电辅助加热设计小时供热量
K1=1.10 T1=12h/d (参照热泵的计算公式, 工作时间12h) 经计算:Qg=16.3Kw。
电加热贮热水箱的总容积:
其中:系统设计小时耗热量Qh=35403W, Qg=16300w,m=60 η=0.85; ρ=0.9832kg/L;tr=60 ◦c; tl=17 ◦c; K2=1.10 T=3h 经计算:Vr= 1508L由于Vr< V贮,系统热水 箱有效容积按3.0M³ 确定 太阳能热水系统设置一个贮热水箱,容积 3.0M³ 。
三.确定太阳能给水系统
1采用集中集热集中供热(设置集中储热水 箱),直接加热,强制循环,集中设空气源热泵 辅助加热的给水系统
四.设计参数
1.气象参数:海口地区:水平面年平均太阳 辐射量:4721.413mJ/㎡.a; 20.02˚倾角平 面年平均太阳辐射量4759.480mJ/㎡.a; 水 平面年平均日太阳辐射量:12.912mJ/㎡.d; 20.02˚倾角平面年平均日太阳辐射量: 13.018mJ/㎡.d;年日照时数:2139h ; 年平 均环境温度 :24.1˚;太阳能的 2.保证率∫=0.40
住宅太阳能热水系统设计实例
林飞 2011-07-20
一、工程概况
1.本工程建设地点位于海口市,为一栋十一 层的普通住宅,1层为架空层,2~11层为普 通住宅。共20户,每户按3人计,总用水人 数60人。 2.集热器设置于平屋面上,正南方向安装,安 装倾角20.0˚。
二、设计依据
1.《建筑给水排水设计规范》GB500152003. 2.《民用建筑太阳能热水系统应用技术规范》 GB50364-2005. 3.《太阳能热水系统设计、安装及工程验收 技术规范》GB/T18713-2002. 4.《全国民用建筑工程设计技术措施节能专 篇—给水排水》(2009) 5)相关专业提供的资料等。
3. 空气源热泵的选型 设置两台空气源热泵,每台设计小时供热 量16.3/2=8.2kw 每台空气源热泵功率为 2.5kW,cop(制热量与输入功率的比值)=4.0 出水温度50~60度,进水温度17度,循环给 回水管DN25。 空气源热泵每日生产1吨60度热水,耗电量 (2x2.5x12)/36=1.7kwh
3计算管网系统循环水泵的流量
Qs=5%Qh=5%x37763=1770w △t=5◦c qx=1770/(1.163x5)=305 l/h
六.太阳能集热器的设计
1.集热器于平屋面上布置,朝向正南,倾角20 度. 2.集热器面积的确定 (直接加热系统按下式计算)
太阳能的保证率∫=0.40集热器的年平均集热效率(η)取η=0.55 集热系统热损失率(ηL)取ηL=0.20 20.02˚倾角集热器采光面上年平均日太阳辐 射量(Jt): Jt =13018kJ/㎡ .D 系统设计平均日用水量: qrd=60x50=3000L/d: C=4.187J/(kg.◦c); ρ=0.9832kg/L; 贮热水箱水的设计温度:te=60 ◦c; 贮热水箱内水的初始温度tl=17 ◦c
3.热水设计参数.(按《建筑给水排水设计规 范》确定) 设计最高日用水定额:60L/(人.日)平均 日用水量:50L/(人.日) 4.设计热水温度:60˚, 设计冷水温度:17˚. 5.集热器性能参数: .采用玻璃真空管集热器: 集热器外形尺寸:长x宽=3270mmX2160mm 真空管规格:直径x长度=58mmx1800mm. 每块集热器面积5.8㎡ 集热器的年平均集热效率η=0.55
经计算集热器总面积:Aj=37㎡(平均每人 所需集热器面积:37/60=0.62㎡/人)集热 器的规格为一块6.8㎡,则需要 40/6.8=5.8=6块。 实际安装集热器面积Ajs=6x6.8=40.8㎡.
七.太阳能贮热水箱容积
每平方米太阳能集热器面积平均日产水量 Ba=70L/㎡.d 热水箱容积确定: V贮=AjsxB=40.8x70=2448L=2.9M³取3.0 M³
九.集热系统循环水泵
集热循环泵流量按下式计算:qx=BbAj Bb:单位采光面积集热器对应的功质流量 (L/㎡.S), 按经验值取 0.02 L/M㎡.S 循环泵流量:qxj=40.8x0.02=0.82L/S 计算循环泵扬程(省略)
十.向各专业提供相关设计资料(详《技术措 施》里面要求) 十一. 绘制太阳能热水平面图、系统图、热 水箱详图等。 十二.编写太阳光能热水系统设计说明 十三.系统控制说明参见图1 附电辅助加热计算简例 附酒店太阳能双水箱热水系统图2(供参 考)
五.热水系统负荷计算
1.系统最高日用水量: 用水人数: m=60人 用水定额qr=60L/(人. 日) 系统最高日用水量:Qw=qrm Qw=60x60=3600L/d 最大时用水量720 L/h
2.系统设计小时耗热量
m=60人: qr=60L/(人.日);C=4187J/(kg.◦c); ρ=0.9832kg/L ;tr=60 ◦c;tl=17 ◦c Kh=4.80 Qh=35403w
3. 电加热设备的选型 辅助电加量Qg) =16300W=16.3KW 辅助电加热器效率按95%考虑,则电加热 器功率为16.3/0.95=17.2KW(按工作12小 时计) 电加热设备每日生产1吨60度热水,耗电量 (17.2x12)/36=5.7kwh
