热敏电阻是一种能够随着温度变化而改变电阻值的电阻器件。
根据材料不同，热敏电阻可以分为多种种类，下面将对几种常见的热敏电阻进行介绍。
一、镍铬合金热敏电阻
镍铬合金热敏电阻是一种温度系数为负的热敏电阻，通常用于温度测量和温度控制。
其工作原理是随着温度升高，电阻值逐渐降低。
镍铬合金热敏电阻的优点是精度高、稳定性好、温度响应快，但价格较贵。
二、锰铜热敏电阻
锰铜热敏电阻是一种温度系数为正的热敏电阻，常用于电路保护和电源过载保护等方面。
其工作原理是随着温度升高，电阻值逐渐升高。
锰铜热敏电阻的优点是价格便宜、使用寿命长，但精度和稳定性不如镍铬合金热敏电阻。
三、铂热敏电阻
铂热敏电阻是一种温度系数为负的热敏电阻，广泛应用于高精度温度测量和控制领域。
其工作原理是随着温度升高，电阻值逐渐降低，且温度响应速度快。
铂热敏电阻的优点是精度高、稳定性好、温度响应快，但价格较贵。
四、玻璃热敏电阻
玻璃热敏电阻是一种温度系数为负的热敏电阻，常用于电子温度计、电子体温计等领域。
其工作原理是随着温度升高，电阻值逐渐降低。
玻璃热敏电阻的优点是价格便宜、体积小、响应速度快，但精度和稳定性不如铂热敏电阻。
除了以上几种常见的热敏电阻，还有氧化物热敏电阻、硅热敏电阻等。
每种热敏电阻都有其独特的优点和应用领域，选择时应根据具体需求进行选择。
总的来说，热敏电阻作为一种重要的电子元器件，在现代电子技术中发挥着重要的作用。

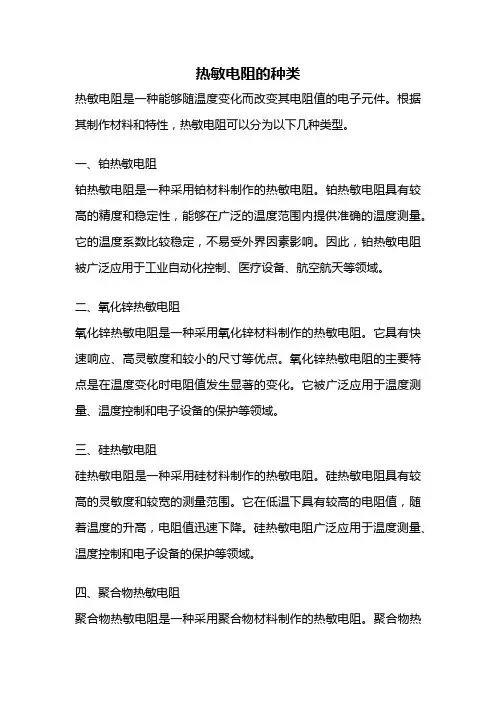

热敏电阻的种类
热敏电阻的种类热敏电阻是一种能够随温度变化而改变其电阻值的电子元件。
根据其制作材料和特性，热敏电阻可以分为以下几种类型。
一、铂热敏电阻铂热敏电阻是一种采用铂材料制作的热敏电阻。
铂热敏电阻具有较高的精度和稳定性，能够在广泛的温度范围内提供准确的温度测量。
它的温度系数比较稳定，不易受外界因素影响。
因此，铂热敏电阻被广泛应用于工业自动化控制、医疗设备、航空航天等领域。
二、氧化锌热敏电阻氧化锌热敏电阻是一种采用氧化锌材料制作的热敏电阻。
它具有快速响应、高灵敏度和较小的尺寸等优点。
氧化锌热敏电阻的主要特点是在温度变化时电阻值发生显著的变化。
它被广泛应用于温度测量、温度控制和电子设备的保护等领域。
三、硅热敏电阻硅热敏电阻是一种采用硅材料制作的热敏电阻。
硅热敏电阻具有较高的灵敏度和较宽的测量范围。
它在低温下具有较高的电阻值，随着温度的升高，电阻值迅速下降。
硅热敏电阻广泛应用于温度测量、温度控制和电子设备的保护等领域。
四、聚合物热敏电阻聚合物热敏电阻是一种采用聚合物材料制作的热敏电阻。
聚合物热敏电阻具有体积小、重量轻和响应速度快的优点。
它的电阻值随温度的升高而降低，适用于小型电子设备的温度测量和控制。
五、复合材料热敏电阻复合材料热敏电阻是一种采用多种材料复合制作的热敏电阻。
复合材料热敏电阻具有较高的温度系数和较宽的测量范围。
它在不同温度下具有不同的电阻值，可以根据需要选择合适的复合材料热敏电阻进行温度测量和控制。
热敏电阻是一种具有温度响应特性的电子元件。
根据制作材料和特性的不同，热敏电阻可以分为铂热敏电阻、氧化锌热敏电阻、硅热敏电阻、聚合物热敏电阻和复合材料热敏电阻等几种类型。
它们在不同的领域和应用中都起到了重要的作用。
研究和应用不同类型的热敏电阻，将有助于改善温度测量和控制的精度和稳定性，推动相关领域的发展与进步。
热敏陶瓷电阻温度传感器的种类和控制指标
热敏陶瓷电阻温度传感器的种类和控制指标热敏陶瓷电阻温度传感器是一种能够通过电阻变化来检测温度的传感器。
其原理是利用热敏陶瓷材料的热敏特性，当温度发生变化时，热敏电阻的阻值也随之变化，从而实现温度检测。
热敏陶瓷电阻温度传感器的种类和控制指标如下：1. PTC热敏陶瓷电阻温度传感器PTC热敏陶瓷电阻温度传感器是一种基于热敏陶瓷材料的正温度系数热敏电阻器。
其特点是在一定温度范围内，电阻值随温度升高而急剧上升，且响应速度快。
PTC热敏陶瓷电阻温度传感器用于测量低温或常温范围内的温度，如食品、药品、电子器件等。
2. NTC热敏陶瓷电阻温度传感器NTC热敏陶瓷电阻温度传感器是一种基于热敏陶瓷材料的负温度系数热敏电阻器。
其特点是在一定温度范围内，电阻值随温度升高而急剧下降。
NTC热敏陶瓷电阻温度传感器用于测量高温范围内的温度，如发动机、热水器、烤箱等。
3.铂电阻式热敏陶瓷温度传感器铂电阻式热敏陶瓷温度传感器是一种通过测量铂电阻的电阻值来检测温度的传感器。
铂电阻的阻值与温度呈线性关系，精度高，响应速度快。
铂电阻式热敏陶瓷温度传感器用于精度要求较高的温度测量场合，如智能家居、医疗仪器、航空航天等。
控制指标：1.精度精度是热敏陶瓷电阻温度传感器的重要控制指标，它决定了传感器测量温度的准确度。
精度一般用温度误差来表示，如A级、B级、C 级等。
精度越高，误差越小，传感器的质量越好。
2.响应时间响应时间是热敏陶瓷电阻温度传感器的另一个重要控制指标，它指的是传感器从温度变化到检测到变化所需的时间。
响应时间越短，传感器的实时性越好。
3.稳定性稳定性是热敏陶瓷电阻温度传感器的长期稳定性能，它指的是传感器随时间和温度的变化而产生的误差。
稳定性越好，传感器使用寿命越长，使用效果越好。
总之，热敏陶瓷电阻温度传感器是一种常用的温度检测设备，不同的传感器有不同的应用场合和控制指标，选择合适的传感器能够提高检测精度和可靠性。
温度传感器实验
温度传感器实验传感器是将非电信号转换为电信号的装置，因为电信号容易传递和处理。
温度是物体冷热程度的标志，温度传感器就是将温度转换成电信号的传感器。
一．测温传感器的分类电阻式传感器。
常用的有铂热电阻、热敏电阻和铜热电阻。
其中铂电阻（Pt100）精确度最高，重现性和稳定性很好，不仅应用广泛，而且被制成标准的基准仪。
热敏电阻（Thermally Sensitive Resistor，简称Thermistor），是温度敏感的电阻的总称，是属于热电阻的一部分，一般分为负温度系数热敏电阻NTC（Negative Temperature Coefficient）和正温度系数热敏电阻PTC（Positive Temperature Coefficient）。
NTC的电阻值随温度的上升而下降；PTC正好相反。
其它传感器。
半导体PN结温度传感器，晶体温度传感器，非接触型温度传感器，热电偶温度传感器，光纤温度传感器，液压温度传感器，智能温度传感器。
二．DH－SJ5温度传感器实验装置DH－SJ5型温度传感实验装置以九孔板为实验平台，包括铂电阻Pt100、热敏电阻（NTC 和PTC）、铜电阻Cu50、铜－康铜热电偶、PN结、AD590和LM35等分离的温度传感器探头，各种电子元件。
能提供了多种测温电路和方法。
本装置采用Pt100铂电阻测温，智能温度控制器控温，控温精度高、范围广、可自由设定所需的温度，数字显示；用低电压恒流加热、安全可靠、无污染，加热电流连续可调；分离的温度传感器，形象直观，组合方便，可比较不同传感器的温度特性；降温实验可采用风扇快速降温；整体结构设计新颖，紧凑合理，外型美观大方。
主要技术指标：电源：AC220V±10%（50/60Hz），工作温度0～40℃，相对湿度＜80%，无腐蚀性场合，控温范围：室温～120℃，控温精度：±0.2℃，分辨率：0.1℃。
温控仪与恒温炉的连线如图1，Pt100的插头与温控仪上的插座颜色应当对应连接。
热电阻的主要分类介绍
热电阻的主要分类介绍热电阻是一种温度变化时使用的传感器。
它通过利用材料的电阻随温度变化而变化的特性来测量温度。
根据热电阻的材料、结构和工作原理等特点，可以将热电阻分为多种不同的类型。
下面将主要介绍热电阻的几种常见分类。
1.常规热电阻：常规热电阻是指传统的PT100和PT1000热电阻。
PT100热电阻的电阻值在0℃时为100欧姆，而PT1000热电阻的电阻值在0℃时为1000欧姆。
这种热电阻所使用的材料通常是铂，因为铂能够在广泛的温度范围内保持稳定的电阻值，同时还具有较低的温度系数。
2.储能热电阻：储能热电阻利用材料在温度变化时具有的热容量来测量温度。
热容量越大，热电阻在温度变化时的响应速度越快。
常见的储能热电阻有铜热电阻和钢热电阻等。
3.陶石热电阻：陶石热电阻是一种结构简单、易于安装的热电阻。
它将热电阻丝封装在陶瓷管或陶石体内，具有良好的耐热性能和机械强度，可以适应较恶劣的工作环境。
陶石热电阻的特点是响应速度快、精度高、抗震性强等。
4.薄膜热电阻：薄膜热电阻是利用薄膜材料的电阻随温度变化而变化的特性来测量温度的热电阻。
它的结构简单、尺寸小，响应速度快，适用于局部温度测量。
常见的薄膜热电阻有铂膜热电阻、镍膜热电阻等。
5.粘性热电阻：粘性热电阻是利用热敏电阻在温度变化时的电阻值变化来测量温度的热电阻。
它的特点是结构简单、响应速度快、成本低。
常见的粘性热电阻有碳膏电阻、正交电阻等。
6.革命性的热电阻：革命性的热电阻是近年来新兴的一种热电阻类型，主要是指基于新材料或新结构的热电阻。
这些热电阻具有较高的灵敏度、较低的功耗、较宽的温度测量范围等特点，可以满足现代工业对温度测量精度、速度和可靠性的要求。
总之，热电阻作为一种常用的温度传感器，根据不同的要求和应用场合，可以选择不同类型的热电阻进行温度测量。
以上是对热电阻的主要分类的简要介绍。
温度传感器的选择与使用方法
温度传感器的选择与使用方法温度传感器是一种常见的用于测量和监控温度的设备，广泛应用于各个领域，如工业自动化、家电控制、环境监测等。
在选择和使用温度传感器时，我们需要考虑多个因素，包括测量范围、精确度、响应时间以及环境适应能力等。
本文将介绍一些温度传感器的常见类型，并提供一些使用方法和注意事项。
一、热电偶热电偶是一种使用热电效应来测量温度的传感器。
它由两种不同金属的导线组成，当两个接点处于不同温度时，就会产生电压差。
热电偶具有广泛的测量范围和较高的精确度，适用于高温环境。
然而，在低温和微小温度变化的情况下，热电偶的测量精度可能较低。
此外，在选用和安装热电偶时，需要考虑导线的材质和长度等因素，以确保测量结果的准确性。
二、热敏电阻热敏电阻是一种电阻值随温度变化的传感器。
常见的热敏电阻有正、负温度系数两种。
正温度系数的热敏电阻，例如铂电阻，其电阻值随温度的上升而增大。
负温度系数的热敏电阻，例如石墨烯电阻，其电阻值随温度的上升而减小。
热敏电阻具有较高的测量精确度和响应速度，适用于室温及常规温度范围。
在选用热敏电阻时，需要考虑其温度系数、灵敏度和稳定性等因素，以确保测量结果的可靠性。
三、红外线温度传感器红外线温度传感器是一种无接触式的测温设备，通过接收被测物体散射的红外线辐射来计算其表面温度。
与其他传感器相比，红外线温度传感器具有快速响应、广泛测量范围以及适用于复杂环境的优势。
然而，红外线温度传感器的测量结果可能受到环境因素（如污染、反射等）的影响，因此在使用时需要注意校准和避免干扰。
四、选择与使用方法在选择温度传感器时，我们首先需要明确测量的温度范围和要求的精度。
不同的传感器适用于不同的温度范围和精确度要求。
同时，我们还需要考虑传感器的响应时间、环境适应能力以及成本等因素。
在使用温度传感器时，我们需要注意以下几点。
首先，正确安装和连接传感器，以避免测量误差。
其次，定期校准传感器，以确保其测量结果的准确性。
热敏电阻种类
热敏电阻种类热敏电阻种类热敏电阻是指在一定温度范围内，其电阻值随着温度的变化而发生变化的电阻。
热敏电阻广泛应用于温度测量、温度控制、恒温器、自动控制等领域。
根据不同的材料和结构，热敏电阻可以分为多种类型。
一、负温度系数热敏电阻（NTC）负温度系数热敏电阻是指在一定的温度范围内，随着温度升高，其电阻值会下降。
NTC的材料主要有氧化物、硅酸盐和聚合物等，其中氧化物材料最为常见。
NTC主要应用于恒流源、恒压源、过流保护器等。
二、正温度系数热敏电阻（PTC）正温度系数热敏电阻是指在一定的温度范围内，随着温度升高，其电阻值会上升。
PTC的材料主要有聚合物和氧化物等。
PTC具有自保护功能，在过载或过流时会自动断开电路，起到保护电路的作用。
PTC主要应用于电源开关、电热器、恒温器等。
三、负热电效应热敏电阻（NTC-T）负热电效应热敏电阻是指在一定的温度范围内，随着温度升高，其输出电压会下降。
NTC-T的材料主要有氧化物和硅酸盐等。
NTC-T主要应用于温度传感器、温度控制器等。
四、铂电阻（PT100）铂电阻是指以铂为材料制成的热敏电阻，其特点是精度高、稳定性好、线性度好。
铂电阻主要应用于工业自动化控制系统中的温度测量和控制。
五、石墨烯热敏电阻石墨烯是一种新型材料，具有良好的导电性和导热性能。
利用其特殊结构和性质，可以制成高灵敏度和高精度的石墨烯热敏电阻。
该种类型的热敏电阻具有响应速度快、稳定性好等优点，在新能源汽车领域有广泛应用。
六、陶瓷热敏电阻陶瓷热敏电阻是指以陶瓷材料为基底制成的热敏电阻。
该种类型的热敏电阻具有良好的抗干扰性和稳定性，可以适用于恶劣环境下的温度测量和控制。
七、玻璃负温度系数热敏电阻（GNTC）玻璃负温度系数热敏电阻是指以玻璃为基底制成的负温度系数热敏电阻。
该种类型的热敏电阻具有响应速度快、精度高等优点，主要应用于汽车发动机控制系统中的温度测量和控制。
八、金属氧化物半导体（MOX）热敏电阻金属氧化物半导体（MOX）是指由金属氧化物组成的半导体材料。
热敏电阻与铂电阻区别
铂电阻与热敏电阻的区别
热敏电阻是一种电阻值随其温度呈指数变化的半导体热敏感元件；
一般分为
1. 负温度系数NTC,它的特点是电阻随温度的升高而降低；
2. 正温度系数PTC,它的特点与NTC相反，电阻随温度的升高而增加，并且，达到某一温度时，阻值突然变得很大，故称为正温度系数热敏电阻；
性能特点：
1. 热敏电阻的其阻值与温度的关系呈非线性关系，元件的稳定性及互换性较差，测量温度一般在-40~200℃；
2. 测量精度较差，一般最高等级的热敏电阻温度误差也在±0.3%；
3. 由于热敏电阻的互换性较差，各个厂家的温度系数都不一样，所以在维修或者更换起来比较麻烦；
铂电阻的特点：
1. 铂电阻是电阻随着温度的升高阻值而增加，其阻值与温度呈线性关系；
2. 温度系数在均为3850，也就是温度每升高1℃，其Pt100的阻值变化0.385Ω；
3. 铂电阻的精度高，一般A级其0℃的温度误差为：±0.15℃；
4. 测量温度范围广，-200~600℃均能保证良好的稳定性；
5. 由于有一个统一的温度系数标准，所以该产品具有良好的互换性，给维修带来方便；
6. 与测量仪表容易配合使用，目前国内显示仪表，控制器一般均有Pt100的匹配功能。
7. 长期稳定性好，如果没有强大的冲击或者大电流的情况下，一般该产品不会损坏。
物理实验中常用的温度传感器及其使用方法
物理实验中常用的温度传感器及其使用方法在物理实验中，温度传感器是不可或缺的工具之一。
它能够测量物体的温度，提供重要的数据支持，帮助科学家进行实验研究。
本文将介绍一些常用的温度传感器及其使用方法，以帮助读者更好地了解这一领域。
1. 热电偶（Thermocouple）热电偶是最常见和广泛使用的温度传感器之一。
它是由两种不同金属材料组成的电偶，根据热电效应来测量温度。
当两种金属连接在一起时，在温度变化时会产生电压变化。
通过测量这个电压变化，就可以计算出温度的变化。
热电偶的使用方法相对简单。
首先，将热电偶与待测物体的接触部分连接。
然后，使用一个电压计或温度计测量电压变化，并将其转化为相应的温度值。
需要注意的是，热电偶对环境的干扰比较敏感，因此要保证实验环境的稳定性。
2. 铂电阻温度计（Platinum Resistance Thermometer）铂电阻温度计是一种基于电阻与温度之间的关系进行测量的传感器。
它使用铂金作为感测元件，根据铂电阻随温度的变化而变化来测量温度。
使用铂电阻温度计时，首先需要将它与待测物体接触的部分固定。
然后，将一个稳定的电流通过铂电阻，测量电阻的变化。
通过已知的电阻-温度关系，可以得出相应的温度值。
铂电阻温度计具有较高的精度和稳定性，广泛应用于工业和科学领域。
然而，它的价格较高，所以在一些低成本的实验中可能不太适用。
3. 热敏电阻（Thermistor）热敏电阻是一种电阻随温度变化而变化的传感器。
它通常由陶瓷或半导体材料制成，灵敏度较高。
热敏电阻主要分为正温度系数（PTC）和负温度系数（NTC）两种类型。
使用热敏电阻时，需要将它与待测物体的接触部分连接。
然后，通过测量电阻的变化来计算温度的变化。
由于热敏电阻的电阻-温度关系是非线性的，因此需要使用特定的校准曲线来将电阻值转化为温度值。
热敏电阻在实验室和工业领域都有广泛的应用。
由于其较低的成本和高精度，它成为许多实验室中常用的温度传感器之一。
热电阻
(b)片状
(c)杆状
(d)垫圈状
图6-21 热敏电阻的结构类型
6.3.2 热敏电阻的基本参数 1. 标称电阻RH 标称电阻R 标称电阻值是热敏电阻在25± ℃ 标称电阻值是热敏电阻在 ±0.2℃,零功 率时的阻值,也叫冷电阻. 率时的阻值,也叫冷电阻. 2. 材料常数BN 材料常数B 材料常数是表征负温度系数(NTC)热敏电阻 材料常数是表征负温度系数 热敏电阻 器材料的物理特性常数. 器材料的物理特性常数.BN值决定于材料 的激活能E, 的激活能 ,它们之间满足下面的函数关 系式
铂容易提纯,其物理,化学性能在高温和氧 容易提纯,其物理, 化性介质中很稳定. 化性介质中很稳定.铂电阻的输出 — 输入 特性接近线性,且测量精度高, 特性接近线性,且测量精度高,所以它能用 作工业测温元件和作为温度标准. 作工业测温元件和作为温度标准. 按国际温标IPTS-68规定,在规定, 按国际温标 规定 259.34℃~630.73℃温域内,以铂电阻温度 ℃ ℃温域内, 计作基准器. 计作基准器.
A,B,C分度系数 , , 分度系数 其中: 其中:A=3.96847×10-2/℃; × ℃ B=-5.847×10-7/℃2; × ℃ C=-4.22×10-12/℃3) × ℃ 可以看出,它们的高次项很小. 可以看出,它们的高次项很小.铂电阻在 高次项很小 0~100℃时的最大非线性偏差小于0.5℃; ℃时的最大非线性偏差小于 ℃ R0不同,Rt与t 的关系也不同. 不同, 的关系也不同.
6.2.1 热电阻的类型 1. 装配式热电阻 2. 铠装热电阻 3. 端面热电阻 4. 隔爆型热电阻
6.2.2 常用的几种热电阻 1. 铂热电阻 铂热电阻 铂电阻阻值与温度变化之间的关系可以近 似用下式表示: 似用下式表示: 在0～630.74℃范围内,金属铂的电阻值 630.74℃范围内, 范围内 与温度的关系为: 与温是利用导体材料的电阻随温度变化而 热电阻是利用导体材料的电阻随温度变化而 变化的特性来实现对温度的测量的 的特性来实现对温度的测量的. 变化的特性来实现对温度的测量的. 热电阻是中低温区最常用的一种温度检测 热电阻是中低温区最常用的一种温度检测 中低温区 器.它的主要特点是测量精度高,性能稳 它的主要特点是测量精度高, 定.其中铂热电阻的测量精确度是最高的, 其中铂热电阻的测量精确度是最高的, 铂热电阻的测量精确度是最高的 它不仅广泛应用于工业测温,而且被制成 它不仅广泛应用于工业测温, 标准的基准仪. 标准的基准仪. 应用于-200~600℃范围内的温度测量 应用于-200~600℃范围内的温度测量
热电阻的那些类型介绍
热电阻的那些类型介绍热电阻作为一种传感器，可广泛应用于温度测量、温度控制和保护等领域。
热电阻按照不同的材料、结构、工艺和应用，分成了多种不同类型。
本文将介绍几种常见的热电阻类型及其特点。
PT100热电阻PT100热电阻，也叫铂电阻，是由纯铂制作的热电阻。
PT100热电阻的特点是精度高、线性好、稳定性好、可重复使用，是目前使用最为广泛的一种热电阻。
其测量范围通常在-200℃~850℃之间，一般用于温度较高的场合，如炉温测量、热处理等。
PT1000热电阻PT1000热电阻是由纯铂细丝制成的、与PT100热电阻一样的热敏元件，但其电阻值为1000Ω。
PT1000热电阻的特点是线性良好、响应速率快、阻值大，其适用范围为-50℃~400℃之间，适用于室内恒温控制和工业自动化控制等领域。
NTC热电阻NTC热电阻是由金属氧化物制成的，它的电阻值随着温度的升高而减小。
NTC 热电阻的特点是响应速度快、精度好、价格便宜，但是其线性较差，应用范围也相对较窄，一般适用于低温环境下的温度测量和恒温控制等领域。
PTC热电阻PTC热电阻也是由金属氧化物制成的，其电阻值随着温度升高而增大。
PTC热电阻的特点是响应速度快、线性良好、精度高、稳定性好，在温度达到一定值时其电阻值会发生跃变，因此常用于过热保护和自控恒温的控制电路中。
K热电偶K热电偶是由镍铬合金和镍铝合金制成的热电偶，与热电阻不同，它是通过测量两种金属合金带来的温度电势差来间接测量温度的。
K热电偶的特点是线性好、响应速度快、测量范围广（通常为-200℃~1300℃），广泛应用于炉温测量、熔融金属测量、热处理和化工等领域。
以上是常见的热电阻类型介绍，每种热电阻都有其优点和适用范围，选用时需根据实际需求和具体应用场合进行选择。
2.3热电阻
热电阻三线制电桥电路
2.3.3 热敏电阻
半导体热敏电阻简称热敏电阻，是一种新型的半导体 测温元件。 热敏电阻是利用某些金属氧化物或单晶锗、硅等材料， 按特定工艺制成的感温元件。热敏电阻可分为三种类型， 即： 正温度系数（PTC）热敏电阻 负温度系数（NTC）热敏电阻 在某一特定温度下电阻值会发生突变的临界温度电阻器 （CTR）。
AD590集成温度传感器
（a）外形；（b）电路符号；（c）输出特性
下图是一个实际的测量电路。图中 AD581 输出一个标准的 +10．000伏电压，RP1用来调零，RP2用来调满刻度。AD590输 出电流在R1和RPl上产生压降，该电压经过运算放大后输出。调 整过程分别在0℃和100℃两点温度进行，通过运算放大器A放大 使输出灵敏度为 100mV／℃，即在0℃时调整RP1使输出0V，在 100℃时调整RP2使输出10V。
热敏电阻的（Rt—t）特性
1-负指数型NTC； 2-突变型NTC；3-突变型PTC ；4-线性型PTC
各种热敏电阻的特性曲线
热敏电阻的外形、结构及符号
a）圆片型热敏电阻 b）柱型热敏电阻 c）珠型热敏电阻 d）铠装型 e）厚膜型 f）图形符号 1—热敏电阻 2—玻璃外壳 3—引出线 4—紫铜外壳 5—传热安装孔
MF5A-3型热敏电阻
（参考深圳科蓬达电子有限公司资料）
非标热敏电阻
非标热敏电阻（续）
非标热敏电阻（续）
热敏电阻温度面板表
热敏电阻
LCD
热敏电阻体温表
热敏电阻体温表的调试、标定方法
调试时， 应该先调哪一 只电位器，再 调哪一只电位 器？
2.3.4 热敏电阻的应用
NTC热敏电阻主要用于温度测量和补偿。 PTC突变型热敏电阻主要用作温度开关，PTC缓变 型热敏电阻主要用于在较宽的温度范围内进行温 度补偿或温度测量。 CTR热敏电阻主要用作温度开关。
热敏电阻与PT100热电阻的区别
热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（nμn pμp)因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线。
电阻值随温度变化的半导体传感器。
它的温度系数很大，比温差电偶和线绕电阻测温元件的灵敏度高几十倍，适用于测量微小的温度变化。
热敏电阻体积小、热容量小、响应速度快，能在空隙和狭缝中测量。
它的阻值高,测量结果受引线的影响小,可用于远距离测量。
它的过载能力强，成本低廉。
但热敏电阻的阻值与温度为非线性关系，所以它只能在较窄的范围内用于精确测量。
热敏电阻在一些精度要求不高的测量和控制装置中得到广泛应用。
热敏电阻按电阻温度特性分为三类。
①负温度系数热敏电阻(NTC):在工作温度范围内温度系数一般为－（1～6）％/C°；②正温度系数热敏电阻(PTC):又分为开关型和缓变型，开关型在居里点的温度系数大约为（10～60）％/C°，缓变型一般为（0.5～8）％/C°；③临界负温度系数热敏电阻(CTR)。
NTC热敏电阻可用于温度计、温差计、热辐射计、红外探测器和比热计中作为检测元件。
测温范围为－60～＋300℃，在更高的温度时其稳定性开始变差。
NTC热敏电阻的标称阻值一般在1欧至100兆欧之间。
采用精密电阻和热敏电阻的各种组合网络可扩大测量温度线性范围。
用热敏电阻制成的探头有珠状、棒杆状、片状和薄膜等形式，封装外壳多用玻璃、镍和不锈钢管等套管结构。
测温时安装方法会影响测量精度。
PT100热电阻原理：pt100是铂热电阻，它的阻值跟温度的变化成正比。
PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
热电阻及热敏电阻
热电阻及热敏电阻热电阻和热敏电阻都属于温度传感器，可以用来测量温度变化。
然而，它们的原理和特性有所不同。
热电阻是一种传感器，利用材料电阻与温度相关的特性来测量温度变化。
最常见的热电阻是铂电阻（PT100和PT1000）。
它们的电阻值与温度成正比，通常在0℃到100℃之间具有线性关系。
热电阻的工作原理是基于导体的电阻随温度变化而变化。
根据欧姆定律，电阻的值与线电阻材料的电导率和长度成反比，与横截面积成正比。
因此，热电阻的电阻值可以表示为R=ρ*(L/A)，其中R是电阻，ρ是电阻材料的电阻率，L是电阻材料的长度，A是电阻材料的横截面积。
热敏电阻是另一种常见的温度传感器，其电阻值随温度变化而变化。
热敏电阻是由热敏材料制成的，例如氢化镍、铁、铜、锌、氧化锆等。
这些材料的电阻与温度之间具有非线性关系，通常在-200℃到500℃之间测量温度。
它们的工作原理是基于热敏材料的电导率随温度而变化。
当温度升高时，热敏材料的电导率会下降，导致电阻增加。
热电阻和热敏电阻都有一些优点和缺点。
热电阻具有良好的稳定性和精度，能够提供较准确的温度测量结果。
然而，热电阻通常需要一个外部电桥电路来读取电阻变化，并需要较长的时间来达到稳定状态，所以响应时间较长。
此外，热电阻较为昂贵。
热敏电阻相对较便宜，并且响应时间较短，可提供实时温度测量。
然而，热敏电阻的非线性特性可能导致温度测量时的不准确性。
此外，热敏电阻对环境干扰较为敏感，可能需要使用屏蔽电缆来减少干扰。
总的来说，选择热电阻还是热敏电阻作为温度传感器，取决于具体应用的要求和预算。
热电阻适用于需要高精度和稳定性的应用，而热敏电阻适用于成本较低且快速响应的应用。
热电阻及热敏电阻
易提纯、复现性好的金属材料才可用于制作热电阻
2022年3月29日
热电阻的主要技术性能
2022年3月29日
2022年3月29日
1、铂电阻 铂易于提纯，物理化学性质稳定，电阻率较大，
能耐较高的温度，；因此用铂电阻作为复现温 标的基准器。铂电阻的电阻值与温度之间的关 系可用下式表示
2、铜电阻 铂是贵重金属，因此在一些测量精度要求不高，
测温范围较小(-50～150℃)的情况下，普遍采用铜 电阻。铜电阻具有较大的电阻温度系数，材料容易 提纯，铜电阻的阻值与温度之间接近线性关系，铜 的价格比较便宜，所以铜电阻在工业上得到广泛应 用。铜电阻的缺点是电阻率较小，稳定性也较差， 容易氧化。铜电阻的电阻值与温度间的关系为
0 ~ 650 C R t R 0 (1 At Bt 2 )
- 200 ~0 C
Rt
R 0[1 At
Bt 2
C(t
-
100)t3
]
式中，为温度为t时的电阻值；为温度为时的电 阻值；A为常数,A=3.96847×103C-1；B为常数， B=5.847× 10-7℃-2 ；C为常数，C=-4.22 × 10-12℃-4
2022年3月29日
传感器与检测技术
2022年3月29日
薄膜型及普通型铂热电阻
2022年3月29日
小型铂热电阻
2022年3月29日
防爆型铂热电阻
2022年3月29日
汽车用水温传感器及水温表
铜热电阻
2022年3月29日
1.2 热敏电阻 热敏电阻有负温度系数（NTC）
和正温度系数（PTC）之分。
NTC又可分为两大类： 第一类用于测量温度，它的电阻值 与温度之间呈严格的负指数关系； 第二类为突变型（CTR）。当温 度上升到某临界点时，其电阻值突然下 降。
温度传感器的选择
利用物质各种物理性质随温度变化的规律把温度转换为电量的传感器。
这些呈现规律性变化的物理性质主要有体。
温度传感器是温度测量仪表的核心部分，品种繁多。
按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。
如果您要进行可靠的温度测量，就需要为您的应用选择正确的温度传感器。
热电偶、热敏电阻、铂电阻(RTD)和温度IC是测试中最常用的温度传感器1 热电偶热电偶是温度测量中最常用的传感器。
其主要好处是宽温度范围和适应各种大气环境，而且结实、价低，无需供电，尤其最便宜。
热电偶由在一端连接的两条不同金属线(金属A 和金属B)构成，如图1所示。
当热电偶一端受热时，热电偶电路中就有电势差。
可用测量的电势差来计算温度。
不过，电压和温度间是如图2所示的非线性关系，温度由于电压和温度是非线性关系，因此需要为参考温度(Tref)作第二次测量，并利用测试设备软件和∕或硬件在仪器内部处理电压-温度变换，以最终获得热偶温度(Tx)。
Agilent34970A和34980A数据采集器均有内置的测量了运算能力。
简而言之，热偶是最简单和最通用的温度传感器，但热偶并不适合高精度的应用。
2 热敏电阻热敏电阻是用半导体材料，大多为负温度系数，即阻值随温度增加而降低。
温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。
但热敏电阻的线性度极差，并且与生产工艺有很大关系。
制造商给不出标准化的热敏电阻曲线。
热敏电阻体积非常小，对温度变化的响应也快。
但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。
热敏电阻在两条线上测量的是绝对温度，有较好的精度，但它比热偶贵，可测温度范围也小于热偶。
一种常用热敏电阻在25℃时的阻值为5kΩ，每1℃的温度改变造成200Ω的电阻变化。
注意10Ω的引线电阻仅造成可忽略的0.05℃误差。
它非常适合需要进行快速和灵敏温度测量的电流控制应用。
尺寸小对于有空间要求的应用是有利的，但必须注意防止自热误差。
铂热电阻和热电阻
铂热电阻和热电阻铂热电阻和热电阻是两种常见的温度传感器，在工业自动化等领域广泛应用。
它们都是利用材料的电阻随温度变化的特性来测量温度的。
一、铂热电阻铂热电阻是指使用铂（Pt）作为电阻材料的热敏电阻。
铂热电阻的温度特性非常稳定，具有较高的精度和可靠性，被广泛应用于各种温度测量场合。
铂热电阻的工作原理是基于铂材料的电阻与温度呈线性关系。
铂热电阻的电阻值随温度的升高而增加，这是由于铂的电阻温度系数的存在。
铂热电阻的电阻温度系数决定了其温度测量的精度和灵敏度。
铂热电阻的测量范围通常在-200℃至1000℃之间，可以满足大多数工业应用的需求。
铂热电阻的优点是精度高、稳定性好、线性度高以及抗干扰能力强。
但是，铂热电阻的价格较高，制作过程较为复杂。
二、热电阻热电阻是指利用金属或半导体的电阻随温度变化的特性来测量温度的电阻元件。
常见的热电阻材料有铜、镍、镍铬合金等。
热电阻的工作原理是基于材料的电阻与温度呈线性关系。
热电阻的电阻值随温度的升高而增加，这是由于材料的电阻温度系数的存在。
热电阻的电阻温度系数决定了其温度测量的精度和灵敏度。
与铂热电阻相比，热电阻的价格较低，制作过程相对简单。
然而，热电阻的精度和稳定性较差，线性度也较低。
热电阻的测量范围一般在-200℃至600℃之间。
三、应用领域铂热电阻和热电阻在工业自动化、电力、冶金、化工、航天等领域都有广泛的应用。
铂热电阻由于其高精度和稳定性，常被用于对温度要求较高的场合，如实验室、医疗设备、精密仪器仪表等。
铂热电阻的精度可以达到0.1℃，在一些对温度测量要求非常严格的领域有着重要的应用。
热电阻由于其价格低廉，常被用于一些对温度要求相对较低的场合，如工业生产过程中的温度测量、环境温度监测等。
热电阻的精度一般在1℃左右。
四、总结铂热电阻和热电阻作为温度传感器，在不同的应用场合发挥着重要的作用。
铂热电阻的高精度和稳定性使其适用于对温度要求较高的场合，而热电阻的价格低廉使其适用于一些对温度要求较低的场合。
[传感器之家]几种热电阻比较.doc
![[传感器之家]几种热电阻比较.doc](https://img.taocdn.com/s3/m/73b98537eefdc8d376ee329a.png)
[传感器之家]几种热电阻比较
一、铂电阻
铂电阻因为有稳定的物理和化学性能，所以是现在用来做热电偶最好的材料。
主要产品有pt100和pt1000。
它的优点是长时间的稳定复现好，可达10-4K。
缺点在于还原环境下容易被腐蚀。
它的测量范围是-200到850摄氏度。
它的阻值随着温度上升匀速增长。
按照烧结材料种类分有陶瓷铂电阻，云母铂电阻，玻璃铂电阻。
二、铜热电阻
铜热电阻的优点在于价格低和易于提纯等，缺点在于电阻率小，热惯性大和强度差等。
铜热电阻的测量范围一般在-200到420摄氏度，在-50到100摄氏度范围阻值跟温度的变化关系近乎是线性的。
铜热电阻在高温情况下容易氧化，所以一般用于低温和无腐蚀性环境中测量。
主要产品cu50和cu100。
铜热电阻一般与二次仪表连接使用。
三、铟、锰、碳等电阻
铟、锰、碳电阻主要用于低温和超低温环境下测量。
铟电阻的测量范围在-269到258摄氏度；锰电阻的测量范围在-271到210摄氏度；碳电阻的测量范围在-273到268摄氏度。
缺点在于铟电阻材料太软、锰电阻材料脆难于制作、碳电阻热稳定差。
热敏电阻与PT100热电阻的区别
热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成,利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp,则半导体的电导为：σ=q(nμn pμp）因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻—温度特性曲线。
电阻值随温度变化的半导体传感器。
它的温度系数很大，比温差电偶和线绕电阻测温元件的灵敏度高几十倍，适用于测量微小的温度变化。
热敏电阻体积小、热容量小、响应速度快,能在空隙和狭缝中测量。
它的阻值高,测量结果受引线的影响小,可用于远距离测量.它的过载能力强，成本低廉。
但热敏电阻的阻值与温度为非线性关系，所以它只能在较窄的范围内用于精确测量。
热敏电阻在一些精度要求不高的测量和控制装置中得到广泛应用.热敏电阻按电阻温度特性分为三类。
①负温度系数热敏电阻(NTC)：在工作温度范围内温度系数一般为－（1~6）％/C°；②正温度系数热敏电阻（PTC）：又分为开关型和缓变型，开关型在居里点的温度系数大约为（10~60）％/C°,缓变型一般为(0。
5～8)％/C°；③临界负温度系数热敏电阻（CTR）。
NTC热敏电阻可用于温度计、温差计、热辐射计、红外探测器和比热计中作为检测元件。
测温范围为－60～＋300℃,在更高的温度时其稳定性开始变差。
NTC热敏电阻的标称阻值一般在1欧至100兆欧之间。
采用精密电阻和热敏电阻的各种组合网络可扩大测量温度线性范围。
用热敏电阻制成的探头有珠状、棒杆状、片状和薄膜等形式，封装外壳多用玻璃、镍和不锈钢管等套管结构。
测温时安装方法会影响测量精度。
PT100热电阻原理:pt100是铂热电阻，它的阻值跟温度的变化成正比。
PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铂电阻与热敏电阻的区别
热敏电阻是一种电阻值随其温度呈指数变化的半导体热敏感元件；
一般分为
1. 负温度系数NTC,它的特点是电阻随温度的升高而降低；
2. 正温度系数PTC,它的特点与NTC相反，电阻随温度的升高而增加，并且，达到某一温度时，阻值突然变得很大，故称为正温度系数热敏电阻；
性能特点：
1. 热敏电阻的其阻值与温度的关系呈非线性关系，元件的稳定性及互换性较差，测量温度一般在-40~200℃；
2. 测量精度较差，一般最高等级的热敏电阻温度误差也在±0.3%；
3. 由于热敏电阻的互换性较差，各个厂家的温度系数都不一样，所以在维修或者更换起来比较麻烦；
铂电阻的特点：
1. 铂电阻是电阻随着温度的升高阻值而增加，其阻值与温度呈线性关系；
2. 温度系数在均为3850，也就是温度每升高1℃，其Pt100的阻值变化0.385Ω；
3. 铂电阻的精度高，一般A级其0℃的温度误差为：±0.15℃；
4. 测量温度范围广，-200~600℃均能保证良好的稳定性；
5. 由于有一个统一的温度系数标准，所以该产品具有良好的互换性，给维修带来方便；
6. 与测量仪表容易配合使用，目前国内显示仪表，控制器一般均有Pt100的匹配功能。
7. 长期稳定性好，如果没有强大的冲击或者大电流的情况下，一般该产品不会损坏。
