楼板层与地面的防潮防水及隔声构造
宿舍隔声地面构造
宿舍隔声地面构造

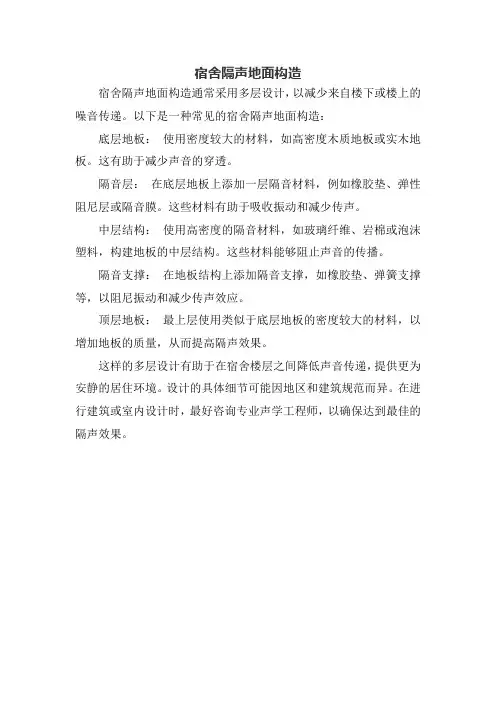

宿舍隔声地面构造通常采用多层设计，以减少来自楼下或楼上的噪音传递。
以下是一种常见的宿舍隔声地面构造：
底层地板：使用密度较大的材料，如高密度木质地板或实木地板。
这有助于减少声音的穿透。
隔音层：在底层地板上添加一层隔音材料，例如橡胶垫、弹性阻尼层或隔音膜。
这些材料有助于吸收振动和减少传声。
中层结构：使用高密度的隔音材料，如玻璃纤维、岩棉或泡沫塑料，构建地板的中层结构。
这些材料能够阻止声音的传播。
隔音支撑：在地板结构上添加隔音支撑，如橡胶垫、弹簧支撑等，以阻尼振动和减少传声效应。
顶层地板：最上层使用类似于底层地板的密度较大的材料，以增加地板的质量，从而提高隔声效果。
这样的多层设计有助于在宿舍楼层之间降低声音传递，提供更为安静的居住环境。
设计的具体细节可能因地区和建筑规范而异。
在进行建筑或室内设计时，最好咨询专业声学工程师，以确保达到最佳的隔声效果。
楼地层构造
吊顶的组成：一般由吊筋、骨架和面层
三部分(图)。
1.弥补原建筑结构的不足。如果层高过高，会使房间显得空旷，可以用吊顶来降低高 度；如果层高过低，也可以通过吊顶进行处理，利用视觉的误差，使房间“变”高。 有些住宅原建筑房顶的横梁、暖气管道露在外面很不美观，可以通过吊顶掩盖以上不 足，使顶面整齐有序而不显杂乱。 2.增强装饰效果。吊顶可以丰富顶面造型，增强视觉感染力，使顶面处理富有个性， 从而体现独特的装饰风格。 3.丰富室内光源层次，达到良好的照明效果。有些住宅原建筑照明线路单一，照明灯 具简陋，无法创造理想的光照环境。吊顶可以将许多管线隐藏起来，还可以预留灯具 安装部位，能产生点光、线光、面光相互辉映的光照效果，使室内增色不少。 4.隔热保温。顶楼的住宅如无隔温层，夏季阳光直射房顶，市内的温度会很高，可以 通过吊顶加一个隔温层，起到隔热降温的作用。冬天，它又成了一个保温层，使室内 的热量不易通过屋顶流失。
(1) 钢筋混凝土雨篷 当挑出长度较大时，雨篷由梁、板、柱组 成，其构造与楼板相同；当挑出长度较小时， 雨篷与凸阳台一样做成悬臂构件，一般由雨篷
梁和雨篷板组成(图)。
(2) 钢结构悬挑雨篷 钢结构悬挑雨篷由支撑系统、骨架系统和
板面系统三部分组成。
(3) 玻璃采光雨篷
玻璃采光雨篷是用阳光板、钢化玻璃做雨
板支承在次梁上，次梁支承在主梁上，主 梁支承在墙或柱上。所有的板、梁都是在 支模后整体浇筑而成(图)。 当房间的形状近似方形，跨度在10m左右时，
常沿两个方向交叉布置等距离、等截面梁，
形成井式楼板(图)。
无梁楼板：框架结构中将板直接支承在柱上，
且不设梁的楼板，分为有柱帽和无柱帽两种。
当楼面荷载较小时，可采用无柱帽式的无
施工方案中的防水与防潮措施
施工方案中的防水与防潮措施在建筑工程中，施工方案中的防水与防潮措施是至关重要的。
水是建筑物最大的敌人之一，它可能导致结构损坏、涂层破坏、建筑物漏水等问题。
因此，在施工过程中，采取必要的防水与防潮措施对于确保建筑物的质量和安全具有关键意义。
一、防水措施1. 结构防水结构防水是指建筑物的结构部分采取防水措施，以防止水的渗透和浸泡。
常见的结构防水方法包括：（1）防水层：施工时在建筑结构的地下部分，如基础、地下室等，涂刷或铺设防水层，如沥青防水涂料、高分子防水卷材等，以阻止地下水的渗透。
（2）防水板：在建筑结构的墙体或楼板上安装防水板，起到防水隔离作用。
常用的防水板有橡胶防水板、沥青纸防水板等。
2. 局部防水局部防水主要针对建筑物的局部区域，如厨房、卫生间等易潮湿的区域。
常见的局部防水措施包括：（1）防水涂料：在厨房、卫生间等易潮湿的区域墙面和地面使用防水涂料进行涂刷，以提高抗渗性能。
（2）防水胶带：在厨房、卫生间等易渗水的接缝处使用防水胶带进行密封，防止水分渗透。
二、防潮措施除了防水措施外，施工方案中还需要考虑防潮措施，以防止建筑物在高湿度环境下发生潮气、霉菌等问题。
常见的防潮措施包括：1. 通风措施在设计和施工过程中，要合理安排建筑物的通风系统，包括自然通风和强制通风。
通过合理的通风设计，可以减少潮湿空气的滞留，避免建筑物内部产生潮气。
2. 湿度控制施工方案中应考虑湿度的控制，避免施工过程中产生大量水汽导致建筑物内部湿度过高。
可以采取措施如加装空调、使用除湿机等，以控制建筑物内部的相对湿度。
3. 防潮材料在施工中选择一些具有防潮性能的材料，如防潮木地板、防潮涂料等。
这些材料能有效减少潮气的渗透和固定，从而防止建筑物受潮。
总结施工方案中的防水与防潮措施对于建筑物的质量和安全至关重要。
采取适当的防水措施可以有效防止建筑物的结构受到水的影响，而防潮措施则可以减少建筑物在高湿度环境下受到潮湿的困扰。
因此，在制定施工方案时，对于防水和防潮措施的设计和选择要格外重视，以确保建筑物的长期可靠性和使用价值。
楼地层构造
1.1.3 楼板的类型
砖拱楼板：采用钢筋混凝土倒t形梁密排，其间填以普通粘土砖或 特制的拱壳砖砌筑成拱形。
优点：比钢筋混凝土楼板节省钢筋和水泥
缺点：自重大、做地面使用材料多、造价偏高、不适用于地震区、 不宜用于地基条件差，易引起不均与沉降的房屋
1.1.3 楼板的类型
钢筋混泥土楼板：混凝土与钢筋共同制作。 优点：坚固、耐久、刚度大、强度高、防火性能好、可塑性好、便于工业化
楼板层按其结构层所用材料的不同，可分为木楼板、砖拱楼板、 钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。
钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久、 防火和可塑性，目前被广泛采用。按其施工方式不同，钢筋混凝土 楼板可分为现浇式、装配式和装配整体式三种类型。
1.1.3 楼板的类型
木楼板：一般由木梁、木格栅、木面板组成。 优点：自重轻、保温好、舒适、有弹性 缺点：易燃、易腐朽、易虫蛀、耐久性差、耗用大量木材、不环保
正槽形板：肋向下。受力合理，充分发挥混凝土良好 的抗压性能，缺点是截面不封闭，底面有肋不平整， 顶棚不美观，易积灰，板面薄，隔声差。
倒槽形板：肋向上，能提供平整的顶棚，槽内填轻质 材料科保温、隔声；缺点是受力不合理，不经济，需 要另做面板
空心板
孔行：矩形、方形、圆形、椭圆形
规格：预应力版板厚125mm，跨2.7-1.2m，非预应力板厚 160mm，跨2.1-3.0m。板宽600、900mm
整体地面
水泥地面：构造简单，施工方便，坚固，防潮，防水而又造价较 低。但水泥地面蓄热系数大，冬天感觉较冷，空气湿度大时易产 生凝结水，而且表面起灰，不易清洁。
水磨石地面：具有良好的耐磨性、耐久性、防水性、防火性，质 地美观，表面光洁，不起尘，易清洁等优点。
《建筑构造》第四章4-楼板层与地面
❖ 此外，板的支承长度也有具体规定：当板支承在砖石墙体上 ，其支承长度不小于12 0mm或板厚；当板支承在钢筋混凝 土梁上时，其支承长度不小于60mm;当板支承在钢梁或钢屋 架上时，其支承长度不小于50mm。
❖ 板式楼板底面平整、美观、施工方便。适用于小跨度房间， 如走廊、厕所和厨房等。
❖ 如果房间的跨度较大时，仍采用板式楼板会怎样（弯矩大小、板厚大小 、材料自重）?怎么办？
❖ 二、楼板层的组成
❖ 楼板层主要由三部分组成：面层、承重层和顶棚（图4 -2） 。
❖ 面层：直接与人和设备接触，必须坚固耐磨，具有必要的热 工、防水、隔声等性能及光滑平整等。
❖ 承重层（结构层）：由粱或拱、板等构件组成。它承受整个 楼板层的荷载。要求具有足够的强度和刚度，以确保安全和 正常使用。一般采用钢筋混凝土为承重层的材料。
❖ 在梁板式楼板结构中，粱的设置可以控制板的跨度从而使板厚不致过大， 达到经济合理的目的。但是粱的设置（尤其是复梁式楼板结构）使楼板 层底面不平整，有碍采光和通风，且使室内净空受到一定的局限。在荷 载较大，房间较大的情况下，用什么构造方法可以克服上述缺点昵？
三、无粱楼板
❖ 三、无粱楼板
❖ 直接支承在墙和柱上的楼板称为无梁楼板，分为有柱帽和无 柱帽两种。无粱楼板的荷载直接由板传至墙和柱，比较简捷 。柱网一般布置为正方形或矩形，柱距以6m左右较为经济 。当楼面荷载比较小时，可采用无柱帽楼板；当楼面荷载较 大时，为提高楼面承载能力及其刚度，为增大柱对板的承托 面积和减小板跨，可在柱顶上加设柱帽和托板。无粱楼板的 柱可设计成方形、矩形、多边形和圆形；柱帽可根据室内空 间要求和柱截面形式进行设计，无梁楼板的柱帽形式一般有 三种（图4 - 10）。由于其板跨较大，板厚一般不小于120 mm。无粱楼板的柱网一般布置为正方形或矩形，柱网尺寸 一般为6m左右。无粱楼板四周应设圈粱，粱高不小于2.5倍 的板厚和1／15的板跨。
楼板层的隔声构造措施
楼板层的隔声构造措施咱就说这楼板层的隔声构造措施，那可真是太重要啦！你想想看，要是你在家里想安静地休息一下，却听到楼上叮叮咚咚的声音，那得多烦人呀！要做好楼板层的隔声，首先得从材料上下功夫。
就好比给楼板穿一件厚厚的“隔声棉袄”。
可以选择一些隔声性能好的材料来铺设楼板，比如说一些专门的隔声垫。
这就好像给楼板加了一层保护罩，把那些讨厌的声音都给挡住啦！还有啊，在施工的时候也得注意细节呢。
比如说楼板和墙壁之间的缝隙，可不能小看这些小缝隙，它们就像一个个小喇叭，会把声音传出去呢。
所以得把这些缝隙都好好地处理一下，填得严严实实的，让声音没机会跑出来。
再说说这墙面和天花板吧，也不能马虎呀。
可以给它们贴上一些有隔声效果的材料，就像给它们穿上了隔声的外衣。
这样一来，声音撞到这些“外衣”上，就会被反弹回去或者被吸收掉，不会吵到你啦。
咱打个比方，这楼板层的隔声就像是给你的家建了一个安静的小城堡。
在这个城堡里，你可以自由自在地做自己想做的事情，不用担心被外界的声音打扰。
这多好呀！而且哦，要是你家是那种loft 户型，上下两层的楼板隔声就更重要啦！不然你在楼下看电视，楼上都能听得一清二楚，那多尴尬呀！所以说呀，这楼板层的隔声构造措施可不能马虎，得认真对待呢！你想想，要是你每天回到家，都能享受安静的环境，那心情得多舒畅呀！就像在一个安静的小世界里，没有外界的喧嚣和吵闹。
这可不是一件小事情呢，这关系到你的生活质量呀！所以呀，大家在装修房子的时候，一定要重视这楼板层的隔声构造措施。
别等到住进去了才发现问题，那时候可就晚啦！要提前做好规划，选择好的材料和施工方法，让你的家成为一个真正安静舒适的港湾。
这难道不是我们都想要的吗？反正我觉得是！。
8-1 楼板隔声的措施
楼板隔声的措施
楼板主要是由面层、垫层、结构层等组成。
楼板的隔声构造原理也是围绕楼板的各个组成而进行，目前隔声构造主要有三种：弹性面层、弹性垫层及弹性吊顶棚。
1、弹性面层。
即在楼面上铺设富有弹性的饰面材料，减小撞击楼面时所产生的声能，减弱楼板的振动，如铺设地毯、实木或塑料地面等。
通过研究可以得知，采用弹性面层的楼板，撞击声改善量可达15～30dB，具有一个的隔声效果，但面层材料对隔声量影响较大。
2、浮筑式楼板。
浮筑式楼板隔声构造是在楼面与结构板之间铺设由片状、条状或块状的松散弹性材料构成的垫层，上面再浇保护层，形成浮筑式楼板，这种构造是通过一定厚度的弹性组织来减弱由楼板传来的固体声能。
近几年，从国
外工程实践来看，浮筑式楼板是解决隔音问题的最佳方案了。
其一、铺设的弹性垫将楼板构造隔离为上下两部分，可以有效的阻止噪音在固体中连续传递，大大缓解了固体传声。
其二、加铺的弹性垫层较好的减缓撞击声引起的楼板共振，高效吸收了声能。
3、弹性吊顶棚。
隔声吊顶棚构造应注意：其一、吊顶层必须是封闭的，并且要密封处理好顶棚缝隙。
其二、顶棚整体与结构板应该采用非刚性连接，避免形成“声桥”所以要采用弹性吊钩，此外，棚内可铺玻璃棉、岩棉等吸声材料，提高隔声效果。
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）。
《房屋建筑学》ppt讲义(高教) 第9章 楼地层构造
(2) 楼板的结构布置
结构布置是对楼板的承重构件作合理的安排，使其受力 合理，并与建筑设计协调。
在结构布置中，首先应考虑构件的经济尺度，以确保构 件受力的合理性；当房间的尺度超过构件的经济尺度时， 可在室内增设柱子作为主梁的支点，使其尺度在经济跨 度范围以内。
子上，形成梁板式结构。 ➢ 板的布置方式视结构布置方案而定。
板在墙上的搁置
板在墙上必须具有足够的搁置长度，一般不宜小于100mm。为 使板与墙有可靠的连接，在板安装前，应先在墙体支撑面铺设 水泥砂浆，俗称：坐浆，厚度不小于10mm。板安装后，板端 缝内须用细石混凝土或水泥砂浆灌缝，若为空心板，则应在板 的两端用砖块或混凝土堵孔，以防板端在搁置处被压坏，同时， 也能避免板缝灌浆时细石混凝土流入孔内.
当隔墙与板跨平行时，通常将隔墙设置在板的接缝 处、槽形板的肋上或于墙下设梁来支承隔墙。
当隔墙与板跨垂直时，应尽量将墙布置在楼板的支 承端，否则，应通过结构计算选择预制板的型号， 并在板面内加配构造钢筋。
隔墙在楼板上的搁置
9.2.3 装配整体式钢筋 混凝土楼板
装配整体式钢筋混凝土楼板是将楼板中 的部分构件预制安装后，再通过现浇的 部分连接成整体。
槽形板的搁置方式
槽形板的搁置方式有两种：
一种是正置，即肋向下搁置。这种做法受力 合理，但底板不平整，也不利于采光，可直 接用于观瞻要求不高的房间，也可采用吊顶 棚来解决美观和隔声等问题。
另一种是倒置，即肋向上搁置，这种方式可 使板底平整，但板受力不合理，且须另做面 板。为提高板的隔声能力，可在槽内填充隔 声材料
井式楼板（梁正交正放）
对于平面尺寸较大的房间或门厅,也可以不设梁，直接将板支承于柱上，这 种楼板为无梁楼板.
建筑构造4楼地面构造
4、基层
一般指土壤层、承重体。素土即为不含杂质的砂质粘 土，经夯实后形成。
作用：一般为天然土壤加固而成，承受垫层传下来的地 面荷载。
.
8
四、楼板的类型
1、木楼板（古建筑） 2、钢筋混凝土楼板（最常用） 3、钢衬板楼板（高性能、造价较高）
.
9
压型钢板组合楼板 钢板+混凝土 强度高，薄板，占用空间体积小，美观，可直接
( 1 ~ 1 )l 12 18
( 1 ~ 1 )l 30 20
最小厚度：单向板60mm,双向板80mm
例：当主梁跨度为6m h=(1/8~1/14)X6000=428~750mm h取500mm。
.
23
.
24
.
25
（三）井式楼板
房间尺寸较大，接近方形，可使两个方向的梁截面相 等，不分主次，呈井字形。井式楼板的板为双向板。
分为
板式楼板 肋形楼板 井式楼板 无梁楼板
.
16
（一）板式楼板（常用）
板厚60-120mm，跨度3m左右。 单向板：单方向传力。l2/l1>2。主要只沿
短方向发生挠曲变形。 双向板:双方向传力。l2/l1≤2。沿两个方
向发生挠曲变形。
双向板使板的受力和传力更合理，构件的材料更能 充分发挥作用。
.
17
.
3
二、楼层的构造
面层
附加层
结构层
.
顶棚
4
1、面层
楼面，楼层的上表面。 作用：保护楼板，装饰作用。
2、附加层
楼面与结构层间。 作用：满足功能要求，如防水、防潮、隔声、隔热等。
3、结构层
楼板，承重部分。 作用：一般为钢筋混凝土构件；包括板、梁等。
建筑概论 楼地层的构造组成、类型及设计要求
四、压型钢板组合楼板 压型钢板组合楼板是利用截面为凹凸相间的压型钢 板做衬板与现浇混凝土面层浇筑在一起支承在钢 梁上的板成为整体性很强的一种楼板［如图］。 压型钢板组合楼板:
4.2.2 装配式钢筋混凝土楼板
装配式钢筋混凝土楼板系指在构件预制加工厂 或施工现场外预先制作，然后运到工地现场 进行安装的钢筋混凝土楼板。预制板的长度 一般与房屋的开间或进深一致，为3M的倍数； 板的宽度一般为1M的倍数；板的截面尺寸须 经结构计算确定。
二、吊顶的构造组成 1、吊顶龙骨 吊顶龙骨分为主龙骨与次龙骨，主龙骨为吊顶的承重结构， 次龙骨则是吊顶的基层。主龙骨通过吊筋或吊件固定在 楼板结构上，次龙骨用同样的方法固定在主龙骨上。龙 骨可用木材、轻钢、铝合金等材料制作，其断面大小视 其材料品种、是否上人和面层构造做法等因素而定。主 龙骨断面比次龙骨大，间距约为2m。悬吊主龙骨的吊筋 为φ8~φ10钢筋，间距也是不超过2m。次龙骨间距视面 层材料而定，间距一般不超过600mm。 2、吊顶面层 吊顶面层分为抹灰面层和板材面层两大类。抹灰面层为湿作 业施工，费工费时；板材面层，既可加快施工速度，又 容易保证施工质量。板材吊顶有植物板材、矿物板材和 金属板材等。
5. 1 楼地层的构造组成、类型及 设计要求
5.1.1 楼地层的构造组成（如图）
1、面层 位于楼板层的最上层，起着保护楼板层、分 布荷载和绝缘的作用，同时对室内起美化 装饰作用。 2、结构层 主要功能在于承受楼板层上的全部荷载并将 这些荷载传给墙或柱；同时还对墙身起水 平支撑作用，以加强建筑物的整体刚度。
单向板
双向板
二、肋梁楼板 1、单向肋梁楼板[单向肋梁楼板布置图、单向肋梁楼板透视图] 单向肋梁楼板布置图
单向肋梁楼板透视图
楼板地面和阳台雨棚防潮防水与保温构造
压型钢板组合楼板
8
■肋形梁 ■井格梁
■曲梁梁板式楼盖9来自5.2 钢筋混凝土楼板
钢筋混凝土楼板根据施工方法的不同，可分为现浇整 体式、预制装配式、装配整体式三种类型。
5.2.1现浇整体式钢筋混凝土楼板
现浇整体式钢筋混凝土楼板是在施工现场进行支模 板、绑扎钢筋、浇注并振捣混凝土、养护、拆模等 工序而将整个楼板浇筑而成整体。
应增设一些附加层次。主要作用是隔声、隔热、保温、防水、 防潮、防腐蚀、防静电等。
图4-1 楼板的构造组成
5.1.3 楼板的分类
楼板根据所采用材料不同，可分为木楼板、钢筋混 凝土楼板和压型钢板组合楼板（图4-2 ）。
木楼板虽具有自重轻、构造简单、吸热系数小等优 点，但其隔声、耐久和防火性较差，耗木材量大， 除林区外，现已极少采用。
钢筋混凝土楼板因其承载能力大、刚度好，且具有 良好的耐久、防火性和可塑性，目前被广泛采用。
压型钢板组合楼板是利用压型钢板为底模，上部浇 注混凝土而形成的一种组合楼板。它具有强度高、 刚度大、施工速度快等优点，但钢材用量大，造价 高。
图 4-2 楼板的类型
（a）木楼板（b）钢筋 混凝土楼板（c）压型钢 板混凝土楼板
图4-4 井格的几种布置 （a）正交正放 （b）正交斜放 （c）斜 交斜放
图4-5 井式楼板
（3）密肋式楼板 这种楼板层也称为密梁式楼板层，它是将梁的间距适当加密，
一般梁的间距不超过2.5m，板与梁整浇在一起，见图4-6 。
密肋式楼板层可用于平面尺寸较大的狭长建筑空间。
图4-6 密肋式楼板
这种楼板的整体性好、抗震性强、防水抗渗性好， 能适应各种建筑平面形状的变化，但现场湿作业量 大、模板用量多，施工速度较慢，施工工期较长。
建筑专业练习 屋顶楼板
22、现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是（ ）
A、防止面层开裂
B、便于磨光
C、面层不起灰
D、增添美观
解析：刚性物质的分割都是为了防止温度应力造成的变形不均匀而引起的开裂。
23、对地面的设计要求中下列说法中错误的是（ ）
A、具有足够的坚固性
B、可不具有保温性能
C、具有一定的弹性
D、满足隔声要求
A.蛭石
B.石灰炉渣
C.细石混凝土
D.聚氨酯发泡材料
5、为满足排水需要，平屋面的最小排水坡度为 ( )
A.1%
B.2%
C.3%
D.4%
6、关于架空隔热屋面的构造特点，以下哪条有误？（ ）
A、架空隔热层高度宜为 180~300mm
B、屋面宽度>10m 时应设置通风屋脊
C、屋面坡度不宜大于 5%
D、架空板与女儿墙距离为 100~150mm 7、平屋顶采用材料找坡的形式时，垫坡材料不宜用( )。
D、(2)(4)
解析：整体类地面有水泥砂浆地面，细石混凝土地面和水磨石地面等等。地毯地
面属于粘贴类地面，花岗岩地面属于镶铺类地面。
9、混凝土刚性防水屋中，为减少结构变形对防水层的不利影响，常在防水层与
结构层之间设置（ ）
A、隔汽层
B、隔离层
C、隔热层
D、隔声层
解析：见《建筑构造》P96，注意：若保温层位于防水层下方的话，应在保温层
A、水泥炉渣 B、石灰炉渣 C、细石混凝土 D、膨胀珍珠岩
解析：材料找坡屋面的排水坡度采用轻质材料。C 不属于轻质材料，常8、以下哪组为整体地面?( )
(1)细石混凝土地面
(2)花岗岩地面
(3)水泥砂浆地面
任务3 楼板层与地坪面构造
斜井式 纵向主梁方案
— 18 —
正井式 横向主梁方案
肋形梁
梁板式楼盖
井格梁
曲梁
— 19 —
现浇钢筋混凝土楼板 支模与钢筋的绑扎
钢筋混凝土楼层现浇整体式施工工艺
— 29 —
压型钢板组合楼板构造形式较多，根据压型钢板形式的不同 有单层钢衬板组合楼板和双层钢衬板组合楼板之分。单层钢衬板 组合楼板的构造比较简单，只设单层钢衬板，双层钢衬板组合楼 板通常是由两层截面相同的压型钢板组合而成，也可由一层压型 钢板和一层平钢板组成。双层压型钢板楼板的承载能力更好，两 层钢板之间形成的空腔便于设备管线敷设。
— 48 —
— 49 —
跨度2.4- 6.0m，厚度110、120、180mm, 宽600、 900、1200mm.
— 8—
类型
楼板的类型按所用材料可分为： 木楼板 砖拱楼板 钢筋混凝土楼板 压型钢衬板组合楼板等。
（a）木楼板 （c）钢筋混凝土楼板
（b）砖拱楼板 （d）压型钢衬板组合楼板
图2楼板的类型
— 9—
木楼板具有自重轻、构造简单等优点。 但由于它不防火，耐久性差且耗 木材量大，现已极少采用。
砖拱楼板可以节约钢材、水泥、木材， 但由于它自重大，承载力及抗震 性能较差，施工较复杂，目前一 般也不采用（如北方窑洞）。
适用于多、高层的框架或框剪结构建筑中。
— 26 —
压型钢板组合楼板断面
注意搁置方向
— 27 —
钢衬板组合楼板
— 28 —
压型钢板组合楼板主 要由楼面层、组合板 和钢梁三部分组成。 如图5-11所示。组合 板包混凝土和钢衬板。 此外，还可根据需要 设置吊顶棚。压型钢 板的跨度一般为2～3m， 铺设在钢梁上，与钢 梁之间用栓钉连接。 上面浇筑的混凝土厚 100～150 m m。
楼层和地面构造教学要求1掌握楼地层的基本构造层次2
第5章楼层和地面构造教学要求：1、掌握楼地层的基本构造层次。
2、了解楼板的设计要求和主要材料。
3、掌握现浇式钢筋混凝土楼板的特点、布置原则，掌握板式楼板、现浇肋梁楼板、井式楼板、无梁楼板、压型钢板组合楼板的适用条件和构造特点。
4、熟悉装配整体式楼板的特点，熟悉密肋填充块楼板和叠合式楼板的构造特点。
5、了解阳台的类型和组成，掌握阳台承重结构的布置和阳台的排水构造。
熟悉阳台栏杆的构造设计。
6、掌握雨篷的构造设计要点。
7、掌握楼地层的防水防潮构造措施。
8、了解楼地层隔声措施。
重点难点：本章重点：钢筋混凝土楼板的种类、特点和构造形式；楼地层的防潮防水；阳台和雨篷的构造。
本章难点：钢筋混凝土楼板构造形式。
主要内容：5.1 楼板层的基本构成及其分类5.1.1楼地面的基本构成楼板层用来分隔建筑空间的水平承重构件。
把作用于其上的各种荷载传递给承重的墙或梁、柱，同时对墙体起水平支撑和加强结构整体性的作用。
它要求有一定的强度和刚度，还要具有一定的防水、防火、保温、隔声等功能。
楼盖层通常由面层、结构层和顶棚三部分组成。
有特殊要求时，可另设管道敷设、防水、隔声、保温等各种附加层。
1.面层面层又称楼面或地面，是楼板层上面的铺筑层，起着保护楼板、承受并传递荷载和绝缘的作用，同时对室内有很重要的清洁和装饰作用。
面层分为饰面层和垫层。
面层的种类较多，可根据使用功能不同选择不同的面层，如实木地面、复合木地面、橡胶地面、地毯、地砖、大理石（或花岗岩）、水磨石、普通水泥地面等。
2.结构层结构层是楼盖层的承重部分，一般包括梁和板，位于面层和顶棚之间。
结构层主要是承受楼盖层上面的全部静、活荷载，并将这些荷载传递给墙或柱，同时对墙身起水平支撑的作用，并增强房屋刚度和整体性，减少风力和地震作用等水平力对墙体的不利影响。
同时结构层对隔声、防火等功能也有重要作用。
3.附加层对有特殊要求的室内空间，其构造层次不能完全满足使用功能要求时，楼盖层应增加一些附加的构造层次，又称功能层。
任务3 楼板层与地坪面构造
任务三楼地层学习重点楼板层的基本构成与分类钢筋混凝土楼板类型楼地面的防潮、防水和隔声构造雨蓬与阳台构造培养目标掌握楼板层的基本构造和分类熟悉掌握钢筋混凝土楼板的特点、分类、规格、适用条件和细部构造了解楼板层的防潮及防水的一般构造了解雨蓬和阳台的构造知识及常用做法。
任务3.1 楼板层构造一、楼板层的基本概念楼板层是建筑物中分隔上下楼层的水平构件，它一方面承受来自楼板层的全部活荷载和自重，并把这些荷载合理、有序地传给墙或柱；另一方面也对墙体起着水平支撑的作用，以减少风力和地震产生的水平力对墙体的影响，加强建筑物的整体刚度。
此外，楼板层还应具备一定的隔声、防火、防水、防潮等功能。
1.楼板层的组成（1）楼板地面层（2）楼板结构层（3）楼板附加层（4）楼板顶棚层2.楼板的类型楼板的类型按所用材料可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢衬板组合楼板等。
钢筋混凝土楼板具有强度高，刚度好，耐久和耐火性能强，应用最为广泛。
3.楼板的设计要求1)要有足够的强度和刚度。
2)满足隔声要求楼板的隔声包括隔绝空气传声和固体传声两方面，后者更为重要。
提高楼层隔声能力的措施有以下几种：①选用空心构件来隔绝空气传声；②在楼板面铺设弹性面层，如橡胶、地毡等；③在面层下铺设弹性垫层；④在楼板下设置悬吊顶棚。
3）满足热工、防火、防水、防潮等要求4）满足合理安排各种设备管线穿过的要求。
5）经济方面的要求。
6）满足地面平整、光洁、耐磨、易于清洁等要求。
7）建筑工业化的要求。
任务3.2 钢筋混凝土楼板构造钢筋混凝土楼板是工业和民用建筑中应用最为广泛的一种楼板。
按施工方式可分现浇钢筋混凝土楼板、预制装配式钢筋混凝土楼板和钢筋混凝土叠合楼板等类型。
1、现浇钢筋混凝土楼板构造现浇钢筋混凝土楼板是指通过施工现场按支模板、绑扎钢筋和浇灌混凝土等施工程序而成的楼板。
1)板式楼板（1）单向板时（板的长边与短边之比＞2）：（2）双向板时（板的长边与短边之比≤2）：板厚为80mm-160mm;2）现浇梁板式楼板①单梁式楼板：当房间有一个方向的平面尺寸相对较小时，楼板可以只沿短向设梁，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
26
井字型楼盖
27
28
无梁楼板
对平面尺寸较大的房间或门厅，有时楼板层也可以不设梁，直接将 板支承于柱上，这种楼板称为无梁楼板。无梁楼板分无柱帽和有柱帽两种 类型，当荷载较大时，为避免楼板太厚，应采用有柱帽无梁楼板，以增加 板在柱上的支承面积。当楼面荷载较小时，可采用无柱帽楼板。无梁楼板 的柱网应尽量按方形网格布置，跨度在6m左右较为经济，成方形布置。由 于板的跨度较大，故板厚不宜小于150mm。
39
40
预应力
41
预应力构件原理
42
先 张 法 预 应 力 原 理
43
后 张 法 预 应 力 原 理
44
楼板类型
45
（1）预制板的类型
按楼板的构造形式，预制装配式钢筋混凝土楼板可分为实心平板、槽 形板和空心板三种。
实心平板 预制实心平板的板面较平整，其跨度较小，一般不超过2.4m，板厚约 为60～80mm,宽度为500～900mm。由于板的厚度较小，且隔声效果较差， 故一般不用作使用房间的楼板，两端常支承在墙或梁上，用作楼梯平台、 走道板、隔板、阳台栏板、管沟盖板等。
的承重部，并对楼板层的隔声、防火等起主要作用。
6
顶棚层 顶棚层是楼板层下表面的构造层，也是室内空间上部的装修
层，又称天花、天棚。顶棚的主要功能是保护楼板、安装灯具、 装饰室内空间以及满足室内的特殊使用要求。
附加层
附加层通常设置在面层和结构层之间，有时也布置在结构层
钢筋混凝土楼板按施工方式不同，分为现浇式钢筋混凝土楼板、 预制装配式钢筋混凝土楼板和装配整体式钢筋混凝土楼板三种类型。 1、现浇式钢筋混凝土楼板
现浇式钢筋混凝土楼板是在施工现场通过支模、绑扎钢筋、浇 筑混凝土及养护等工序所形成的楼板。
优点：整体性好，刚度大，利于抗震，梁板布置灵活， 能适应各种不规则形状
无梁楼板的板底平整，室内净空高度大，采光、通风条件好，便于采 用工业化的施工方式，适用于楼面荷载较大的公共建筑(如商店、仓库、 展览馆等) 。
29
(a)直观图 (b)投影图 30
31
32
钢衬板组合楼板
组合楼板主要由楼面层、压型钢板和钢梁三部分所构成，组合板 包括混凝土和压型钢板，压型钢板有多种形式。此外可根据需要设吊 顶棚。组合楼板是由混凝土和钢板共同受力，即混凝土承受剪应力与 压应力，压型钢板承受拉应力，也是混凝土的永久模板。利用压型钢 板肋间的空隙还可敷设室内电力管线，亦可在钢衬板底部焊接架设悬 吊管道、通风管道和吊顶棚的支托。一般采用镀锌压型钢板。压型钢 板在钢梁上的支承长度不得小于50mm，并用栓钉使压型钢板、混凝土 和钢梁连成整体。
和顶棚之间，主要有管线敷设层、隔声层、防水层、保温或隔热
层等。管线敷设层是用来敷设水平设备暗管线的构造层;隔声层是
为隔绝撞击声而设的构造层;防水层是用来防止水渗透的构造层;
保温或隔热层是改善热工性能的构造层。
7
2、楼板的类型
8
9
南京无梁殿
10
11
压型钢板组合楼板
12
二、钢筋混凝土楼板
33
34
35
36
37
……
II
……
38
2、预制装配式钢筋混凝土楼板
在工厂或施工现场外预先制作，然后再运到施工现场装配而成的钢 筋混凝土楼板。这种楼板可节省模板，减少施工工序，缩短工期，提高 施工工业化的水平，但由于其整体性能差，所以近年来在实际工程中的 应用逐渐减少。
预制板又可分为预应力板和非预应力板两类。所谓预应力板是指在 生产过程中对受力钢筋施加张拉应力，以防止板在工作时受拉部位的混 凝土出现开裂，同时也充分发挥受拉钢筋的作用，节约钢材。
1
本讲内容简介：
楼板的类型、组成及要求 钢筋混凝土楼板 楼地层的防潮、防水及隔声构造 阳台与雨棚构造
2
楼板层是建筑物的主要水平承重构件，它把荷载传到墙、 柱及基础上，同时它对墙、柱起着水平约束作用，在水平荷载 （风、地震）作用下，协调各竖向构件（柱、墙）的水平位移 ；增强建筑物的刚度和整体性；楼板层把建筑物沿高度方向分 成若干楼层，同时也发挥了相关的物理性能，如隔声、防火、 防水、美观等。建筑物最底层与土壤相交接处的水平构件称地 坪，它承受着地面上的荷载，并均匀直接地传给地坪以下的土 壤，所有地面都应起到隔潮、防水、美观等作用。
18
(a)单向板(l2/l1>2); (b)双向板(l2/l1<=2)
19
单 向 板
20
双向板
21
梁板式楼板
对跨度较大的房间，为使楼板的受力与传力较为合理，在楼 板下设梁以减小楼板的跨度和厚度。这样，板上的荷载由楼板传给 梁，再由梁传给墙或柱而组成的楼板为梁板式楼板。 • 单梁式楼板
当房间有一个方向的平面尺寸相对较小时，可以只沿短向设梁 ，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。 • 双梁式楼板
3
I
……
……
4
一、楼板的组成、类型及要求
1、楼板层的基本构成
楼板层由面层、结构层和顶棚三部分组成。有特殊要求时 ，面层下另设管道层、防水层等。
5
面层 面层又称楼面，是楼板层上表面的构造层，也是室内空间
下部的装修层。面层对结构层起着保护作用，使结构层免受损 坏，同时也起装饰室内的作用。
结构层 结构层通常称为楼板，位于面层和顶棚层之间，是楼板层
缺点：模板用量大，工序多，工期长
13
14
15
16
17
现浇钢筋混凝土楼板按其结构类型不同，可分为板式楼板、梁 板式楼板、井式楼板、无梁楼板，此外还有压型钢板组合楼板。
板式楼板
房间跨度较小，直接搁在承重墙体上的楼板称为板式楼板。多 用于开间较小的宿舍楼、办公楼及普通民用建筑中的厨房、卫生间 、走廊等。楼板一般是四边支承，根据其受力特点和支承情况，分 为单向板和双向板。
当房间尺寸较大，梁板式楼板有时在纵横两个方向都设置梁， 这时梁有主梁和次梁之分。
22
单梁式楼板
23
双梁式楼板
24
井字型楼板
当房间的形状为方形或近于方形且跨度在8m或8m以上时，可采用 双向井格形布置梁，这种楼板称为井字型楼板。井式楼板可与墙体正交 放置或斜交放置。由于井式楼板可以用于较大的无柱空间，而且楼板底 部的井格整齐划一，具有较好的装饰效果，常用在门厅、大厅、会议室 、餐厅、小型礼堂、舞厅等处。如北京政协礼堂，南京金陵饭店门厅及 宴会厅等均采用井式楼盖，其跨度达30m～40m，梁的间距为3.0m左右。 井字梁断面高度可取跨度的1/15-1/20。
