磁力传动离心泵基本原理及特点

磁力传动离心泵基本原理及特点石油化工用泵的跑、冒、滴、漏现象和机械密封失效引发的维修约占故障总量的50%～60%,由于化工生产中的介质具有易燃、易爆、易挥发及有毒有害的特性,其泄漏不仅会造成环境污染,而且可能造成较大的事故。

1940 年, 英国人Charles 和Geoff reyHwward 首次使用磁力驱动泵解决了具有危险性介质化工泵的泄漏问题。

20 世纪50 年代末期,李国坤教授发明了拉推磁路理论,创下了国内外同类试验的先进记录,其技术水平处于国际领先地位。

近年来磁力传动技术更是得到了快速发展,逐步应用于石油、化工、冶金、制药、印染、电镀、食品及环保等领域。

磁力传动离心泵(以下简称磁力泵)的应用推广由于其本身故障较多而受到一定影响,如由于磁性材料容易失磁导致扭矩不能正常传递、介质和压力的局限性不能适应生产工艺的需求等。

文中对磁力泵现场维修改造过程中出现的故障进行了分析,其结果可为磁力泵的长周期运行提供一定的借鉴。

磁力泵基本原理磁力泵是利用磁性联轴器永磁体磁力传动的工作原理来实现扭矩的无接触传递的一种新型泵。

当电动机带动外磁转子(即外磁钢) 总成旋转时,通过磁场的作用,磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的。

磁力泵是一种由设计保证的全密封、无泄漏、无污染的新型工业用泵,可以彻底解决机械传动泵的轴封泄漏问题。

磁力泵的优点(1)消除了泵的机械密封,完全消除了离心泵机械密封不可避免的跑、冒、滴、漏的弊病,是实现无泄漏、零污染的较好选择,可以实现设备的本质安全。

(2) 泵的过流部件选用不锈钢及工程塑料来制造,可以达到耐腐蚀目的。

(3) 磁性联轴器和泵体结合为一体,具有结构紧凑以及磁性联轴器可以对传动电机起到超载保护作用的特性。

(4) 配套的磁力泵监控系统可以对流量、温度、压力、功率以及轴承的磨损进行在线监测,进一步提高了泵的安全性和可靠性。

磁力驱动泵介绍

• 检查内部转子窜量，应0.6～0.7mm之间，否则应查看推力轴承端面磨损情况，如有异常磨损应更换。
• 对于采用石墨轴承的泵，一般每年应拆开检查一次磨损情况，最大允许间隙如下表，超过或即将超过规定、有明显磨损、局部损坏时应更换。
轴承内孔直径
径向直径间隙
30
0.15
40
0.18
50
0.20
60
0.23
磁力泵介绍
小虫子
2 0 2 2 / 11 / 0 1
Part 01 磁力驱动泵介绍
• 磁力驱动泵和屏蔽泵一样是以静密封代替动密封，从而解决了泄露问题。因此多用于石油、化工、制药、有色金属冶炼等行业，输送有毒、有害、易燃、易爆、有腐蚀以及贵重液体。现在生产上广泛应用的磁力驱动泵有磁力驱动离心泵，而旋涡泵、齿轮泵和螺杆泵等尚在试用或在试生产过程中，下面介绍目前常用的磁力驱动离心泵
联轴器与有密封泵一样，采用绕性连轴器。 • 电动机
电动机与有密封泵一样，采用标准电动机。
Part02 磁力驱动泵特点
优点
• 以静密封代替动密封，从而避免介质往外泄露，实现了完全密封。 • 振动和噪音小，磁力驱动泵磁力驱动传递振动小、产生噪音小，运转平稳，因此可延长泵使用周期。 • 电机过载保护动作，泵在运行时，如果发生过载，泵的内、外磁转子会自动作相对滑动的运动，泵轴或电机不会被损伤和烧坏。 • 具有自冷却作用。磁力驱动泵设计有自冷却同路，利用自身工作介质进行冷却，使泵体温度保持在允许的安全范围内，因此不需要对轴承、磁力驱动
运行中注意事项
• 注意吸入端过滤器的前后压力差，压力差增加时，表示过滤器上有异物堵塞，要停止泵运行，以便清洗粗滤器。
• 排出量、排出压力是否符合规定值; • 有无异常声音及振动，若发生异常声音或振动，一般情况说明有气蚀或轴承过度磨损。 • 泵是否发生气蚀：打开泵的出口阀门，当流量达到一定量，突然发出响声和振动，这时继续开大阀门，如

磁力离心泵工作原理

磁力离心泵工作原理
磁力离心泵是一种利用磁力驱动的离心泵。

它主要由泵体、泵轴、叶轮、磁力传动装置和电机等组成。

磁力离心泵的工作原理如下：电机通过联轴器将动力传给泵体。

泵体内装有叶轮，当电机启动时，叶轮开始旋转。

叶轮的运动产生离心力，使液体从泵体的吸入口进入泵体内部。

磁力传动装置则起到了连接电机和叶轮的作用。

它由内外两个永磁体组成，内磁杯与电机轴相连，外磁杯与叶轮轴相连。

当电机启动时，内外磁杯之间的磁力作用使得外磁杯跟随内磁杯一起旋转。

由于内外磁杯之间无机械接触，因此磁力离心泵具有无泄漏、无摩擦和无泄露的特点。

这种设计不仅减少了泵的维修和更换密封件的频率，还能够避免液体被污染。

此外，磁力离心泵还可根据工作需要调整叶轮转速，实现流量的调节。

通过改变电机的转速，可以控制叶轮的旋转速度，从而调节泵的出口流量和扬程。

总之，磁力离心泵利用磁力传动原理实现无泄漏、无摩擦的离心泵工作。

它适用于处理高纯度、易燃易爆、有毒有害、不允许被污染的液体。

在化工、医药、电子等领域得到广泛应用。

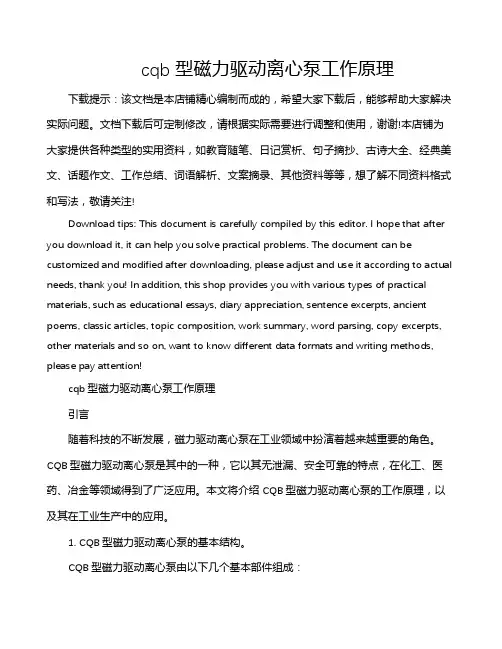

cqb型磁力驱动离心泵工作原理

cqb型磁力驱动离心泵工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!cqb型磁力驱动离心泵工作原理引言随着科技的不断发展，磁力驱动离心泵在工业领域中扮演着越来越重要的角色。

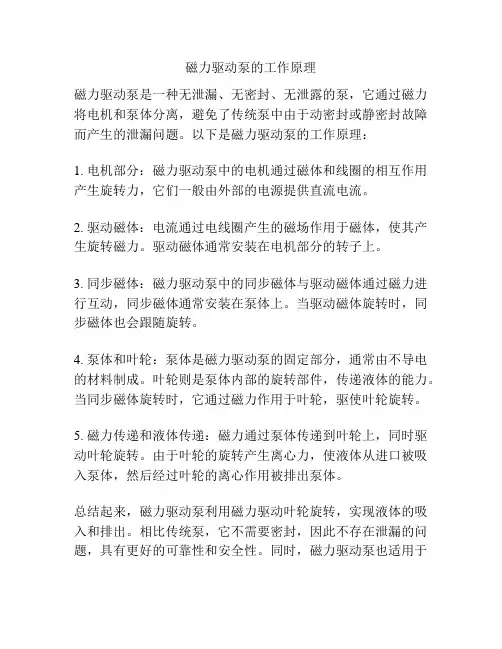

磁力驱动泵的工作原理

磁力驱动泵的工作原理
磁力驱动泵是一种无泄漏、无密封、无泄露的泵，它通过磁力将电机和泵体分离，避免了传统泵中由于动密封或静密封故障而产生的泄漏问题。

以下是磁力驱动泵的工作原理：
1. 电机部分：磁力驱动泵中的电机通过磁体和线圈的相互作用产生旋转力，它们一般由外部的电源提供直流电流。

2. 驱动磁体：电流通过电线圈产生的磁场作用于磁体，使其产生旋转磁力。

驱动磁体通常安装在电机部分的转子上。

3. 同步磁体：磁力驱动泵中的同步磁体与驱动磁体通过磁力进行互动，同步磁体通常安装在泵体上。

当驱动磁体旋转时，同步磁体也会跟随旋转。

4. 泵体和叶轮：泵体是磁力驱动泵的固定部分，通常由不导电的材料制成。

叶轮则是泵体内部的旋转部件，传递液体的能力。

当同步磁体旋转时，它通过磁力作用于叶轮，驱使叶轮旋转。

5. 磁力传递和液体传递：磁力通过泵体传递到叶轮上，同时驱动叶轮旋转。

由于叶轮的旋转产生离心力，使液体从进口被吸入泵体，然后经过叶轮的离心作用被排出泵体。

总结起来，磁力驱动泵利用磁力驱动叶轮旋转，实现液体的吸入和排出。

相比传统泵，它不需要密封，因此不存在泄漏的问题，具有更好的可靠性和安全性。

同时，磁力驱动泵也适用于
输送腐蚀性、易燃性、有毒或珍贵的液体，因为液体不会与外界接触，避免了泵内部的泄漏风险。

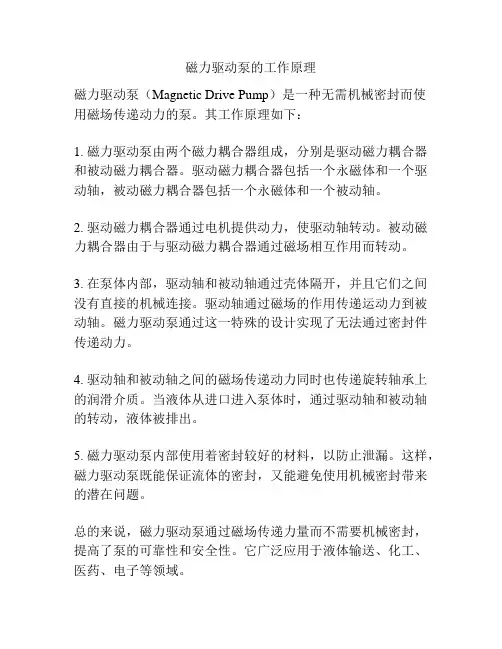

磁力驱动泵的工作原理
