电气本10级 PLC 13-14学年第二学期期终考试(A) - 副本
电气控制PLC考试题(附参考答案)
电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。
A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。
A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。
A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。
A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。
A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。
A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。
A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。
A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。
A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。
A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。
期中考试试卷(PLC)
电器及PLC控制技术期中试卷一、填空题(每空`1分共计15分)1.低压电器是指在交流额定电压_______以下，直流额定电压_______以下的电路中起调节.控制和保护电路及电气设备的电工器具。
2.低压电器按用途分为_______、_______、_______、_______、_______。
3.熔断器在电路中起_______作用。
4.熔断器主要由_______和_______组成。
5.常用的主令电器有_______、_______、_______等。
6.热继电器是利用_______流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。
7.电器常用的灭弧方式有_______、______、_______等。
8.接触器电磁机构包括_______、_______、_______等。
9.常用的继电器有_______、_______、_______、_______、_______等。
10.电器控制线路是指由按钮.接触器.继电器等有_______的低压电器所组成的控制线路。
11.电器控制线路的主电路标号由文字和数字符号组成，通常主电路电源开关之后的三相交流电源主电路分别标_______、_______和W.12.交流接触器的触点系统分为__________和_____________，用来直接接通和分断交流主电路和控制电路。
二、单项选择题（每空3分共计45分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、主令电器是用作（）控制电路，以发出指令或作程序控制的电器。
A、保护B、接通或断开C、测量D、检测3、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器4、低压断路器热脱扣器的整定电流应等于所控制负载的（）。
A、短路电流B、峰值电流C、额定电流D、启动电流5、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能6、熔断器作为短路保护的电器，它是（）于被保护电路中的。

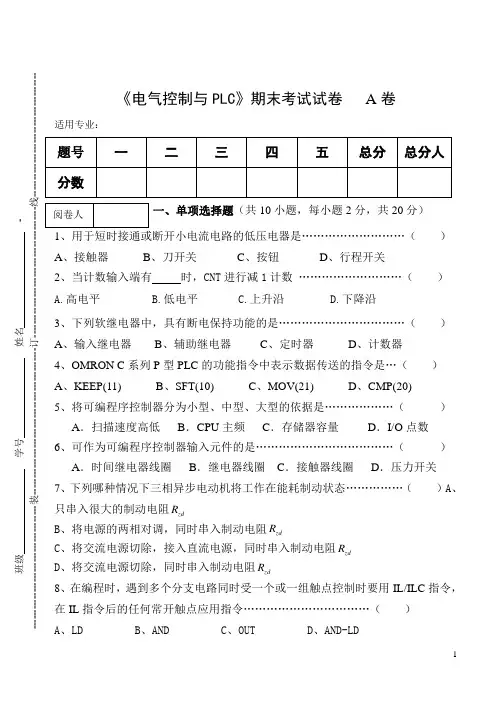

《电气控制与PLC》期终考试试卷A卷及答案
适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、用于短时接通或断开小电流电路的低压电器是………………………（）A、接触器B、刀开关C、按钮D、行程开关2、当计数输入端有时，CNT进行减1计数………………………（）A.高电平B.低电平C.上升沿D.下降沿3、下列软继电器中，具有断电保持功能的是……………………………（）A、输入继电器B、辅助继电器C、定时器D、计数器4、OMRON C系列P型PLC的功能指令中表示数据传送的指令是…（）A、KEEP(11)B、SFT(10)C、MOV(21)D、CMP(20)5、将可编程序控制器分为小型、中型、大型的依据是………………（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是………………………………（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、下列哪种情况下三相异步电动机将工作在能耗制动状态……………（）A、R只串入很大的制动电阻zdRB、将电源的两相对调，同时串入制动电阻zdRC、将交流电源切除，接入直流电源，同时串入制动电阻zdRD、将交流电源切除，同时串入制动电阻zd8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的任何常开触点应用指令……………………………（）A、LDB、ANDC、OUTD、AND-LD9、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是………………………………………………………………………（ ）。
A ．按钮 B ．行程开关 C ．速度继电器 D ．中间继电器 10、机械设备的维修、调整常要求其控制线路具有 功能。
（ ）A ．自锁B ．互锁C ．点动D ．正反转二、填空题（每空1分，共14分）1、热继电器是一种保护用的继电器，主要起 保护作用，其文字符号为 ，使用中发热元件应串联在 电路中，常闭触点应串联在 电路中。
电气控制PLC题库(附参考答案)
电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。
A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。
A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。
A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。
A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。
A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
plc期中考试题及答案
plc期中考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制单元答案：A2. PLC的工作原理基于（）。
A. 顺序控制B. 循环控制C. 随机控制D. 并行控制答案：B3. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器答案：C4. PLC的输出设备通常包括（）。
A. 指示灯B. 电机C. 接触器D. 所有以上选项答案：D5. PLC的扫描周期主要包括（）。
A. 输入扫描B. 程序执行C. 输出刷新D. 所有以上选项答案：D6. PLC的存储器包括（）。
A. 只读存储器B. 随机存取存储器C. 可编程存储器D. 所有以上选项答案：D7. PLC的I/O地址分配通常由（）决定。
A. 用户B. PLC硬件C. 软件D. 制造商答案：A8. PLC的编程语言主要有（）。
A. 梯形图B. 指令列表C. 结构化文本D. 所有以上选项答案：D9. PLC的通信接口通常包括（）。
A. RS-232B. RS-485C. EthernetD. 所有以上选项答案：D10. PLC在工业自动化中的主要作用是（）。
A. 数据处理B. 过程控制C. 信息管理D. 系统监控答案：B二、填空题（每空1分，共10分）1. PLC的输入/输出模块通常包括______、______和______。
答案：数字输入模块、模拟输入模块、数字输出模块2. PLC的程序存储器用于存储______和______。
答案：用户程序、系统程序3. PLC的输出刷新阶段，CPU将______中的数据传送到______。
答案：输出映像区、输出设备4. PLC的扫描周期包括______、______和______三个阶段。
答案：输入处理、程序执行、输出处理5. PLC的通信协议主要有______、______和______。

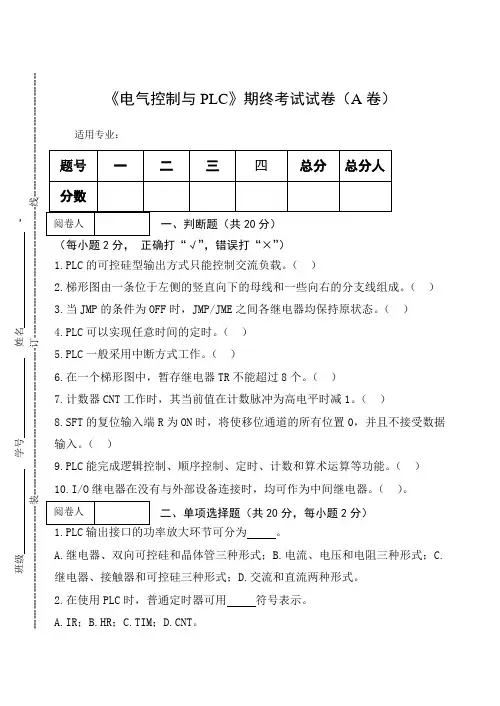

《电气控制与PLC》期终考试试卷(A卷)及答案
适用专业：（每小题2分，正确打“√”，错误打“×”）1.PLC的可控硅型输出方式只能控制交流负载。
（）2.梯形图由一条位于左侧的竖直向下的母线和一些向右的分支线组成。
（）3.当JMP的条件为OFF时，JMP/JME之间各继电器均保持原状态。
（）4.PLC可以实现任意时间的定时。
（）5.PLC一般采用中断方式工作。
（）6.在一个梯形图中，暂存继电器TR不能超过8个。
（）7.计数器CNT工作时，其当前值在计数脉冲为高电平时减1。
（）8.SFT的复位输入端R为ON时，将使移位通道的所有位置0，并且不接受数据输入。
（）9.PLC能完成逻辑控制、顺序控制、定时、计数和算术运算等功能。
（）10.I/O继电器在没有与外部设备连接时，均可作为中间继电器。
（）。
二、单项选择题（共20分，每小题2分）1.PLC输出接口的功率放大环节可分为。
A.继电器、双向可控硅和晶体管三种形式；B.电流、电压和电阻三种形式；C.继电器、接触器和可控硅三种形式；D.交流和直流两种形式。
2.在使用PLC时，普通定时器可用符号表示。
A.IR；B.HR；C.TIM；T。
3.CPM2A中，1s时钟脉冲位专用继电器符号为。
A.25502；B.25315；C.25313；D.25314。
4.CPM2A中，小于标志专用继电器符号为。
A.25504；B.25505；C.25506；D.25507。
5.当JMP的条件为OFF时，JMP/JME指令之间各继电器状态。
A.与没有JMP/JME指令一样；B.均复位；T、HR、SFT保持当前值；D.均保持当前值。
6.控制锁存器KEEP的指令程序必须依照顺序输入到CPU中。
A.线圈、置位输入、复位输入；B.置位输入、复位输入、线圈；C.复位输入、置位输入、线圈；D.置位输入、线圈、复位输入。
7.一个动断触点与PLC连接时，如果其逻辑关系仍为动断，则梯形图中对应的触点应为。
A.动合；B.动断；C.不确定；D.任意。
PLC期中考试试卷
PLC 期中考试试卷教师姓名： 科目： 班级：一、选择题（30分,每个3分）分）1、在电路中起短路保护作用的是（、在电路中起短路保护作用的是（ ）。
A 、时间继电器、时间继电器 B 、热继电器、热继电器C 、接触器、接触器D 、熔断器2、在电力拖动控制线路中用作过载保护的低压电器是（ ）。
A 、接触器、接触器B 、断路器、断路器C 、热继电器D 、熔断器、熔断器3、电气互锁的作用是（、电气互锁的作用是（ ）。
A 、增加控制电路动作的速度、增加控制电路动作的速度B 、维持电动机长动、维持电动机长动C 、防止两个接触器同时动作D 、防止电动机出现点动、防止电动机出现点动4、两个接触器控制的联锁保护一般采用（ ）。
A 、串接对方控制电路的常开触点、串接对方控制电路的常开触点B 、串接对方控制电路的常闭触点C 、串接自己的常开触点、串接自己的常开触点D 、串接自己的常闭触点、串接自己的常闭触点5、PLC 的含义是（的含义是（ ）。
A 、个人计算机、个人计算机 B 、继电器控制、继电器控制C 、可编程序逻辑控制器D 、单片机、单片机6、PLC 主要用于（主要用于（ ）。
A 、工业环境 B 、农业环境、农业环境C 、计算机行业、计算机行业 C 、都可以、都可以7、PLC 的系统程序存储器用来存放（的系统程序存储器用来存放（ ））。
A 、用户程序B 、编程器送入的程序C 、系统管理程序D 、所有的程序8、编程器不是按结构分类的是（、编程器不是按结构分类的是（ ））。
A A、手持编程器、手持编程器B B、智能编程器、智能编程器C C、通用计算机编程器、通用计算机编程器D D 、离线编程器9、PLC 采用的工作方式是（采用的工作方式是（ ））。
A A、键盘扫描、键盘扫描、键盘扫描 B B B、逐行扫描、逐行扫描C C 、循环扫描D D、逻辑扫描、逻辑扫描1010、下列不属于、下列不属于PLC 的编程语言的是（的编程语言的是（ ））。
电气控制PLC题库+答案
电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。
A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。
A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。
A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。
A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。
B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。
plc电气考试题及答案
plc电气考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的输入/输出接口通常采用什么类型的信号？A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B3. PLC的扫描周期主要由哪两个部分组成？A. 程序执行时间和输入/输出处理时间B. 程序执行时间和通信处理时间C. 程序执行时间和电源处理时间D. 输入/输出处理时间和电源处理时间答案：A4. 在PLC编程中，哪个指令用于实现跳转功能？A. LDB. LDNC. JMPD. JNZ答案：C5. PLC的输出类型中，继电器输出和晶体管输出的主要区别是什么？A. 继电器输出可以承受更高的电压，晶体管输出可以承受更高的电流B. 继电器输出可以承受更高的电流，晶体管输出可以承受更高的电压C. 继电器输出响应速度慢，晶体管输出响应速度快D. 继电器输出响应速度快，晶体管输出响应速度慢答案：C二、多项选择题（每题3分，共15分）1. PLC的主要应用领域包括哪些？A. 工业自动化B. 交通控制C. 家庭自动化D. 医疗设备答案：ABD2. PLC的编程语言包括哪些？A. 梯形图B. 指令表C. 功能块图D. 结构化文本答案：ABCD3. PLC的输入设备可能包括哪些？A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可能包括哪些？A. 接触器B. 指示灯C. 电机D. 蜂鸣器答案：ABCD5. PLC的通信接口可能包括哪些？A. RS-232B. RS-485C. EthernetD. USB答案：ABC三、判断题（每题1分，共10分）1. PLC的程序存储在RAM中，断电后会丢失。
（×）2. PLC的扫描周期是固定的，不会受到程序复杂度的影响。
（×）3. PLC的输入/输出模块可以互换使用。
电气控制与plc考试题目和答案
电气控制与plc考试题目和答案一、单项选择题（每题2分，共20分）1. 电气控制中，用于实现顺序控制的电器元件是（）。
A. 接触器B. 继电器C. 行程开关D. 按钮答案：B2. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制单元答案：A3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. EPROMC. ROMD. EEPROM答案：B4. 电气控制线路中，用于实现过载保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：A5. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR答案：C6. 电气控制线路中，用于实现短路保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：B7. PLC中，用于实现计数功能的指令是（）。
A. LDC. CTUD. OR答案：C8. 电气控制线路中，用于实现欠压保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：C9. PLC中，用于实现数据比较功能的指令是（）。
A. LDB. CMPC. AND答案：B10. 电气控制线路中，用于实现过电压保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：D二、多项选择题（每题3分，共15分）1. 电气控制中，可以实现正反转控制的电器元件包括（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：A, B, C2. PLC中，常用的数据类型包括（）。
A. 布尔型B. 整型C. 实型D. 字符串型答案：A, B, C, D3. 电气控制线路中，可以实现星-三角启动的电器元件包括（）。
A. 接触器B. 继电器C. 按钮D. 定时器答案：A, B, D4. PLC中，常用的编程语言包括（）。
A. 梯形图B. 指令列表C. 功能块图D. 结构化文本答案：A, B, C, D5. 电气控制线路中，可以实现点动控制的电器元件包括（）。
2014年下学期PLC期中试卷
长沙高新技术工程学校2014年下学期期中考试试题课程：PLC适用班级：C214,C217 制卷人:李月虹姓名：班级：分数：一、填空（20×2=40’）1、PLC的三种输出方式是（）输出、（）输出和（）输出。
2、PLC的输入端电源是（）,输出端电源是（）或（）。
3、输入继电器用字母（）表示，输出继电器用字母（）表示，中间继电器用字母（）表示。
4、三菱PLC的三种编程语言是（）（）（）。
5、PLC的工作原理是（）。
6、PL的扫描周期分为三个阶段：（）、（）和（）。
7、请写出三种PLC的型号（）、（）（）。
8、复位Y0的指令代码是（）。
二、选择（5×2=10’）1、输出继电器用字母（）表示。
A、XB、YC、MD、T2、PLC输入端电源是（）A、+24VB、+5VC、~220VD、+1.5V 3、常闭触点的指令是（）A、LDIB、LDC、LDPD、AND4、世界上第一台PLC产生于（）A、1969年，美国B、1970年，美国C、1969年，日本D、1970年，日本5、下面哪个是上升沿脉冲指令（）A、LDB、LDIC、LDFD、LDP三、判断（对的打“√”，错的打“×”）（5×2=10’）1、中间继电器没有输出接口，只可以在程序内部使用。
（）2、梯形图中每个继电器的触点和线圈都可以多次使用。
（）3、置位指令执行后使输出端保持为得电状态。
（）4、PLC内部输出的+24V可以作为Y端负载电源。
（）5、每个脉冲指令都只有PLC的一个扫描周期的输出时间。
（）四、作图（8×2=16’）写出下列指令对应的梯形图符号：1、LD X02、ANI X13、OR X44、LDP X55、LDF Y36、OUT M37、SET M88、RST Y1五、编程（24’）1、X0点动Y02、X1上升沿启动Y1并自锁，X2下降沿停机。
3、如图(a)所示为三相电动机正反转双重联锁控制电路，SB1、SB2、SB3分别为正转、反转、停机控制按钮，Y0、Y1分别为正转、反转输出端。
(完整版)电气控制及PLC试题库和答案
电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。
4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。
6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。
2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。
5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。
6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。
7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。
9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。
11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。
12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。
13、接触器的额定电压是指（主触头）上的额定电压。
2014.4建筑电气控制与PLC试卷A及答案
2014春建筑电气控制与PLC 课程（A ）试卷考试形式闭卷考试用时2h 本试卷共 4 页答题纸0张草稿纸2张题号一二三四五六七八九十总分合分人得分满分20 20 10 10 10 15 15一、简答题(20分)1、电动机的热过载保护常可用什么电器进行保护？而为什么不能用短路保护电器进行保护？（5分）2、PLC开关量模块的输出接口电路形式有哪三种形式？请画出各输出接口电路的原理图？（5分）3、请画出下面状态转移图的步进梯形图，并写出相应指令？（10分）得分评分人二、简述题(20分,每小题5分)1、断路器（自动空气开关）主要由哪三个基本部分组成？请简述其工作原理？2、时间继电器按动作原理分主要有哪4种？请简述各自的工作原理？3、可编程控制器有哪3种类型的指令？功能指令有哪些功能作用?4、下图为用一只按钮控制一台电动机正反转的功能控制程序，请简述其工作原理？得分评分人三、根据下面的梯形图画出Y000输出波形(10分)四、根据下面的程序画出梯形图(10分)LDI Y005AND X002OR M1OR M3AND X010OUT M1LDI M1AND X004OR X006 OR M2 AND X010OUT Y005五、改错（改正下列各图，画出正确图）（10分）1、2、得分评分人得分评分人得分评分人六、请分析下述梯形图的动作原理，并写出控制程序，（15分）M0Y0X1X2M0M0X3（X1、X2、X3均为按钮）七、综合设计题（15分）某建筑的水泵由二台异步电动机拖动，现要求对该水泵的控制系统设计一个按时间顺序起动，并也可手动顺序起动，逆序停车，并且电动机M2具有按时间原则控制的能耗制动控制线路。
1．请画出正确的主电路和继电接触控制电路？（7分）2．请用PLC 设计其控制电路，画出用PLC 可编程控制器控制的输入输 出I∕O 端子接口控制电路图和梯形图，并写出控制程序？（8分）得分 评分人得分 评分人2014春建筑电气控制与PLCA试卷参考答案及评分标准一、简答题（20分）1、热继电器，熔断器不准确。
《电气控制与可编程序控制器应用技术 》试卷2附答案
………密………封………线………以………内………答………题………无………效……二零壹贰至二零壹叁学年第二学期一、判断题（正确打“√”、错误打“×”，每题1分，共25分）（）1. 能耗制动可用速度继电器进行控制。
( )2. 熔断器是一种主要用作短路保护的电器。
( )3. 电源变压器容量大 ,应采用降压启动。
( )4.中间继电器由于其触点数多，需装灭弧装置。
( )5. 电磁式时间继电器线圈可以通交、直流电流。
( )6. 熔断器应并联于电路中作为短路和严重过载保护。
（）7. 电气原理图一般分电源电路、主电路和辅助电路。
（）8. 万能转换开关是一种多挡式控制多回路的开关电器。
（）9. 电流继电器有欠电流继电器和过电流继电器两类。
( )10. 按钮帽做成不同的颜色是为了各个按钮的美观。
( )11. 电压继电器在使用时，电压继电器线圈与负载串联。
（）12. 时间继电器是实现触点延时接通或断开的保护电器。
( )13. 行程开关只能作控制电器，不可以作为保护电器。
( )14. 三相交流电源线各接点标记统一用a、b、c来表示。
( )15. 电流继电器在使用时，电流继电器线圈与负载应并联。
( )16. 断路器是一种既能实现控制又能实现保护的开关电器。
( )17. 接触器的线圈可以并接于电路中，也可以串接于电路中。
( )18. 熔体的额定电流是长期通过熔体不熔断的最大工作电流。
( )19. 热继电器的热元件整定电流值应与电动机的启动电流相等。
（）20. 触头可以分为常开（动合）触头和常闭（动断）触头两类。
( )21. 数控机床低压电器包括控制电器、保护电器、执行电器。
………密………封………线………以………内………答………题………无………效……( )22. 热继电器的热元件应串接于主电路中，可以实现过载或短路保护。
( )23. 电气控制系统图中图形符号含有符号要素、一般符号和限定符号。
( )24. 熔断器一般用于机床控制电路中作为对电动机实现过载和短路保护。
电气plc期末考试试题和答案
电气plc期末考试试题和答案# 电气PLC期末考试试题和答案## 一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板**答案：A**2. PLC的工作原理基于（）。
A. 顺序控制B. 并行控制C. 循环控制D. 事件控制**答案：A**3. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器**答案：C**4. PLC的输出设备不包括（）。
A. 指示灯B. 接触器C. 电机D. 存储器**答案：D**5. PLC的扫描周期主要取决于（）。
A. 程序复杂度B. 硬件性能C. 输入/输出数量D. 所有以上因素**答案：D**6. PLC的存储器中，用于存储用户程序的是（）。
A. RAMB. ROMC. EPROMD. EEPROM**答案：A**7. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR**答案：C**8. PLC中，用于实现计数功能的指令是（）。
A. LDB. ANDC. CTUD. OR**答案：C**9. PLC中，用于实现数据比较的指令是（）。
A. CMPB. LDC. ANDD. OR**答案：A**10. PLC中，用于实现数据移位的指令是（）。
A. SHLB. LDC. ANDD. OR**答案：A**## 二、填空题（每题2分，共20分）1. PLC的三个基本组成部分包括_______、_______和_______。
**答案：中央处理单元（CPU）、输入/输出模块、存储器**2. PLC的输入/输出模块中，_______模块用于接收外部信号，_______模块用于控制外部设备。
**答案：输入、输出**3. PLC的程序存储在_______中，该存储器在断电后数据不会丢失。
**答案：非易失性存储器**4. PLC的扫描周期包括_______、_______和_______三个阶段。
PLC期中理论试卷(附答案)
姓学班华忆职业教育2014年下学期第二次段考PLC理论考试命题人：刘杰杰审题人：适用于13机电等专业（注意：将试卷答案填写到答题卡上）一、填空题(本大题共8小题，每空2分，共20分)请在每小题的空格中填上正确答案。
错填、不填均无分。
工作过程分为______、______和输出处理三个过程；2.可编程控制器的输出有三种形式，分别是晶闸管输出、______输出和晶体管输出；3. 供给内部IC电路使用的电压一般是______V；4.世界上第一台PLC是公司于1969年研制成功；指令又称为指令；6. 的输出继电器最大可扩展到个；7. LDI指令又称为指令的助记符；8．双向计数器即可设置为，又可以设置成的计数器。
二、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1. 1ms累积定时器共（）个。
2.在PLC堆栈操作中，进栈指令是( )。
3.辅助继电器的电子常开和常闭触点使用次数为（）。
次以内 B. 100次以内C. 1000次以内D.不限4.下列指令中表示脉冲执行型的是（）。
( P )5. 歩进梯形图结束指令，表示状态S流程的结束，用于返回主程序母线的指令是( )。
6. SET指令不能输出控制的继电器是( )。
输入中断指令中的嵌套指针有（）点输入器件( )的时间称为响应时间。
A.从ON到OFF或者从OFF到ON转变B. 从ON到END或者从END到ON转变C. 从ON到RET或者从RET到ON转变D. 从ON到OUT或者从OUT到ON转变9.下列指令中属于上升沿脉冲指令的是( )是（）时钟脉冲。
11.外部负载只能由（）驱动。
B.输入继电器C.辅助继电器D.输出继电器与（）配合使用称为主控复位指令。
13.主控指令嵌套级N的编号顺序是（）。
A.从小到大B.从大到小C.随机嵌套D.同一数码14.指令ORB表示的是（）。
PLC期中考试
一、填空题1. 电器按动作原理可分为和。
2.接触器主要由、和组成。
3.接触器的触头按其所控制的电路可分为主触头和辅助触头。
主触头用于接通或断开，允许通过较大的电流；辅助触头用于接通或断开，只能通过较小的电流。
4.当触头断开瞬间，触头间距离极小，电场强度极大，触头间产生大量的带电粒子，形成炽热的电子流，产生弧光放电现象，称为。
5.线圈未通电时处于断开状态的触头称为，而处于闭合状态的触头称为。
6.由于热惯性的原因，热继电器不能代替熔断器用作保护，它主要用于电动机的长期保护。
7.时间继电器按延时方式可分为型和型。
8.熔断器是一种简单而有效的保护电器，在电路中主要起保护作用。
9.复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开再闭合；手指松开，常开触头和常闭触头先后复位。
10.电气控制线路的表示方法有：、电气元件布置图和电气安装接线图。
11.在电动机具有过载保护的电路中，FR的热元件应接在中，FR的常闭触头应串接在中。
当出现过载时，FR的常闭触头断开，切断控制回路，使KM的线圈，KM主触头断开，电动机停转。
12.若要实现三相交流异步电动机的正、反向旋转，只要将接至电动机的三相电源进线中的接线对调。
13.反接制动是需要停机时通过改变电动机电源，产生制动力矩的一种制动方法。
当电动机转速接近零时，必须立即断开电源，否则电动机会。
14.实现多地点控制同一台电动机启动、停止时，应该把启动按钮连接，停止按钮连接。
15.要在一定的距离内实现自动往复不断循环工作，应采用来控制。
16.电动机顺序控制的接线规律是：若要求接触器KM1动作后接触器KM2才能动作，应将接触器KM1的常开触头接触器KM2的线圈电路中；若要求接触器KM1动作后接触器KM2不能动作，应将接触器KM1的串接于接触器KM2的线圈电路中。
17.对用户程序的解释和执行，由PLC的单元完成。
18.PLC的输出方式通常有方式、方式、方式。
19.PLC与继电-接触器电路的重要区别是：PLC将逻辑电路部分用来实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图2B ）C：变压器D：熔断器电气安全认证。
（ C ）C：VDE D：UL、工厂的常用低压电器产品，其使用在工频50HZ、电压为情况下工作。
）9、PLC的整个工作过程分五个阶段，当PLC通电运行时，第四个阶段应为。
（ B ）A：与其他设备通讯 B：执行用户程序 C：读入现场信号 D：自诊断10、在S7-200系列PLC中，字节左移指令助记符是。
（ B ）A：SHRB B：SLB C：SRD D：RLB11、实验室用的西门子S7-200 PLC的通信电缆是PC/PPI，它与上位机相连端是USB或RS-232C 接口，与PLC相连的是接口。
（ B ）A: RS-232C B: RS-485 C: RS-422 D: USB12、PLC是工业用计算机，因而它必须有很强的能力。
（ C ）A 计算B数据管理 C 抗干扰 D 负载13、特殊标志位也称专用辅助继电器，特殊标志位SM0.5可作。
（ B ）A：初始脉冲B：1秒时钟脉冲C：1分钟的脉冲串D：RUN监控14、变频器是能量转换装置，其主电路主要由整流电路、直流滤波、制动电路和。
（ C ）A：放大电路B：比较电路C：三相桥式逆变电路D：存储器电路15、电动机在星形-三角减压启动控制时，。
（ D ）A：电动机启动电流为原来三角启动的1/3，电动机转矩为原来三角启动的3倍B：加在电动机绕组上的电压为原来的3/1，电动机转矩为原来的3/1C：启动电流为原来三角启动的3倍，转矩为原来三角启动的3/1D：启动电流为原来三角启动的1/3，转矩为原来三角启动的1/316、交流接触器按在图2中平放安装，其反力是组成。
如果垂直安装，其反力是组成。
（ C ）A：衔铁的重力缓冲弹簧的弹力B：衔铁的重力衔铁的重力和缓冲弹簧的弹力C：缓冲弹簧的弹力衔铁的重力和缓冲弹簧的弹力D：衔铁的重力电磁线圈的电磁吸力17、西门子S7-200CPU224 AC\DC\Rel为输入输出，并输出为类型。
（ B ）A：16 8 晶体管输出B：14 10 继电器输出C：14 10 晶体管输出D：12 12 晶闸管输出18、可编程序控制器主要由CPU、、、输出接口和电源组成。
（ A ）A、存储器输入接口B、USB通信口ROMC、ROM EPROM D 、RS—232C接口输入接口19、指令PLS 0 只能适用控制。
（ C ）A：开关量输出M0.0 B：比例积分微分环节C：端口Q0.0的高速输出脉冲D：端口Q0.1的高速输出脉冲20、AIW2是西门子S7-200PLC的存储器，其长度为位。
（ C ）A：模拟输出映像16 B ：模拟输入映像8C：模拟输入映像16 D ：模拟输入映像1221、电气接线时，L1、L2、L3三相电源线按相序，其线的颜色配置为。
BA：红绿黄B：黄绿红C：绿黄红D：同一色结分22、对低速、大功率的负载，一般应选用的输出接口电路；对高速、大功率的交流负载，一般应选用的输出接口电路。
（ C ）A：晶体管继电器B：继电器晶体管C：继电器晶闸管D：晶闸管晶体管23、对S7-200 CPU 224，Q5.1输出无物理地址,其逻辑地址可作使用。
（C ）A：计数器存储器C B ：定时器存储器T C：位存储器M D：位存储器SM24、顺序控制继电器指令中，转移指令的助记符是。
（ C ）A：LSCR B：CSCRE C：SCRT D：SCRE25、在继电器接触器控制线路中，失压保护的功能是。
（ C ）A：实现短路保护 B：防止电机运行过压而烧毁电动机C：防止停电后供电恢复时电动机自行起动 D：防止电机欠压运行而烧毁电动机26、对S7-200的PLC下列中断级别最高是。
（ A ）A：通信端口1接收字符 B：响应Q0.0高速脉冲输出C：定时中断0 D：I0.0上升27、指令MOVR IN ,OUT中操作数IN和OUT的数据类型是。
（ D ）A：字节 B：字 C： BOOL型 D：双字28、中断分离指令用于切断一个中断事件和所有程序的联系。
（ C ）A： ATCH B：CALL C： DTCH D：ENI29、左、右移位指令结果为零，则标志位置1。
（ A ）A：SM1.0 B：SM1.1 C： SM1.2 D：SM1.330、三相异步电动机反接制动控制电路中，一般使用控制方法。
（ C ）A：时间 B：电流 C：速度 D：行程31、交流电磁铁的电磁力 D 。
A:与气隙成正比B:与气隙成反比C:与气隙的平方成反比D:与气隙无关32、直流接触器通常采用 D 。
A:电动力灭弧B:栅片灭弧C:多点灭弧D:磁吹灭弧33、CALL SBR 2 指令用于主程序调用。
（ B ）A：主程序B：子程序C：中断服务程序D：速度检测指令34、为了防止他励式直流电机失磁跑“飞车”，应在励磁电路中串接D 并进行相应的电路保护。
A：熔断器B：热继电器C：过流继电器D：欠流继电器35、输入端I0.0与输入公共端1M加24VDC信号时，S7-200可编程序控制器所对应的输入映像寄存器为状态，梯形图中对应的常开触点，常闭触点。
（B ）A、“0”ON OFFB、“1”ON OFFC、“1”OFF OND、“0”OFF OFF36、若梯形图中输出Q0.2的“线圈断电”，S7-200CPU224 AC\DC\Rel所对应的输出映像寄存器为状态，在刷新输出阶段后，继电器型输出模块中对应的硬件继电器的线圈，常开触点，PLC外部负载。
（ D ）A、“0”通电闭合接通B、“1”通电断开接通C、“0”断电OFF 接通D、“0”断电断开断开37、电气控制中，常用的互锁控制是用被控电器元件各自的常闭触点相互封锁对方的。
（ B ）A：自锁控制功能B：控制线圈上电C:启动控制按钮D:停止控制按钮38、通常PLC使用的编程语言为语句表、、功能图三种语言。
（C ）A：逻辑图B：BASIC C: 梯形图D:步进图39、三相异步电动机起动时，起动电流很大，可以达到电动机额定电流的 A 。
A、4～7B、2～2.5C、8～12D、5～640、符号是，其电器在直流电机控制线路中作保护。
（ D ）A：过流继电器线圈过流或短路 B：漏电线圈漏电C：主令控制电器零位 D：欠流继电器线圈失磁或弱磁41、一个三相异步电动机铭牌上标有功率为11KW、电压为380V三角形接法，接在三相交流电源上，电源电压为380V。
相电流通过热继电器（即相电流通过膨胀片）, 现选取热继电器型号整定电流 A较为合适。
（ D ）A：JR16-20/3D 22 B：JR16-20/2 11C：JR16-10/3 11 D：JR16-20/3D 1242、一个三相异步电动机铭牌上标有功率为11KW、电压为380V三角形接法，接在三相交流电源上，电源电压为380V。
控制该电动机不频繁启动或停止, 现选取接触器较为经济合理。
（ D ）A：CJ20-40 B：CJ20-22 C：CJ20-11 D：CJ20-2543、对型号RL16-25的熔断器可直接知道其。
（ A ）A：熔断器额定电流B：熔体熔断电流C：熔断器极限分断能力D：控制电机的容量44、下列不正确的说法是“”。
（ D ）A：按钮开关触点的额定电流一般为5AB：不能将吸引线圈电压为220V的交流接触器接到380V的电源上C：在自动空气开关中，可以对电动机实行短路保护D：如果将线圈电压为380V交流接触器接到220V的电源上，接触器可以同样正常工作45、指出对调速原理的错误说法。
（ D ）A：双速电动机的变速是通过改变定子绕组的连接来实现变磁极调速B：绕线式电动机可通过转子回路串电阻的方法来实现变差调速C：三相异步电动机配上变频器来实现变频调速D：上述方法均适用于直流电机调速结分46、在图3中使用S7-200系列PLC ，对T0正确的理解“ ”。
（ C ）A ：延时断电定时器B ：延时时间未到，I0.0中途断开，当前值自动为零C ：延时时间未到，I0.0中途断开，当前值可保持D ：延时时间3.4秒 47、在图4中只接通I0.3，则 。
（ D ）A ：Q0.0、Q0.1均有输出B ：Q0.1无输出，Q0.0有输出C ：Q0.0、Q0.1均无输出D ：Q0.0无输出，Q0.1有输出图3 图448、用增减指令、数据指针，将。
在图5中应填写指令 使程序完整。
（ B ） A ： MOVB *AC2, *AC1 B ： MOVB AC2, AC1C ： MUL AC2, AC1D ： DIVAC2, AC1图549、将梯形图转换成语句表程序，用 基本指令完整图6的程序。
（ C ）图6A: O I0.0 LDN M0.4 ALD OLD B ：LPS O M0.4 ALD OLDC ：LPS LDN M0.4 OLD ALD D ：LPP LDN M0.4 ALD OLD50、1英尺=2.54cm ，英尺数由数码开关输入（BCD 码）到IW0，编写PLC 程序，把长度由英尺转化成厘米，厘米数由QW0用BCD 码向外输出显示。
在图7中的空白处填入 指令表语句表示对应的梯形图语句，符合程序设计要求。
（ A ） A:MOVW VW18, VW20 IBCD VW20 B:IBCD VW20 C:*R VW18, VW20 D:INCW VW20二、分析题 15分 图71、图8是三相异步电动机控制线路，在（ ）填入图形符号或文字，并分析控制线路的启动和停止工作原理。
（每孔1分计7分，原理说明3分） 10分答：启动工作原理停止工作原理图8结分图92、 根据下列梯形图指令和I0.1信号，画出M10.0和Q1.0的输出波形。
5分 指出本程序的用处（1） ， （2） 。
三、设计题 （第1程序设计10分，第2题系统设计20分）30分1、控制程序设计。
控制两只灯，分别接于Q0.0、Q0.1。
控制要求如下：（1）要求能实现自动与手动控制的切换，切换开关接于I0.0，若I0.0为OFF 则为手动操作，若I0.0为ON ，则切换到自动运行；（2）手动控制时，能分别用一个开关控制它们的启停，两个灯的启停开关分别为I0.1、I0.2；（3）自动运行时，两只灯能每隔1s 交替闪亮。
（4）你可以用跳转指令编程或子程序调用编程。
10分2、设计装卸车运行控制线路，装卸车由额定功率为 4.5KW （电机铭牌上标称值），额定电压为三相380V 的电动机拖动，其动作和控制要求如下：（1）在如图10中，装卸车在左端（由行程开关SQ1限位）装料在右端（由行程开关SQ2限位）卸料。
装卸车到左端停下装料，20S 后装料结束，开始右行（KM1），到右端停下卸料，10S 后卸料完毕，又开始左行（KM2），如此自动往复循环。
（2）在前进或后退途中任意位置都能停止或启动。
（3）具有短路和过载保护功能。
