声发射技术的原理及其应用1. 引言声发射技术是一种非破坏性检测方法，广泛应用于工程结构、材料以及地下管线等领域。
本文将介绍声发射技术的原理及其在各领域中的应用。
2. 声发射技术的原理声发射技术是通过检测材料或结构在负载下释放的声音信号来评估它们的状态和可靠性。
其原理可简述如下：•声发射源：当结构或材料发生变形或损伤时，会释放大量的弹性能量。
这些释放的能量以形式各异的声波传播出来，形成声发射信号。
声发射源可以是材料的微小裂纹、构件的变形或断裂等。
•传感器：声发射技术通常使用传感器来接收由声发射源发出的声波信号。
传感器可以是压电传感器、麦克风或加速度计等。
•数据采集：传感器将接收到的声波信号转换为电信号，并通过数据采集系统进行记录和处理。
采集到的数据可以用于进一步的分析和评估。
•分析和评估：通过对采集到的声发射信号进行分析和评估，可以确定结构或材料的状态、位置和类型等信息。
常用的分析方法包括时间域分析、频域分析和能量分析等。
3. 声发射技术的应用声发射技术在各个领域都有广泛的应用，下面将介绍其中一些主要应用。
3.1 工程结构监测声发射技术可以用于工程结构的监测和评估，例如：•桥梁：声发射技术可用于检测桥梁中的裂缝、腐蚀和变形等问题，帮助工程师及时采取维修措施，确保桥梁的安全性。
•建筑物：声发射技术可用于监测建筑物中的结构损伤，例如裂缝、脱落和变形等，以保证建筑物的结构完整性。
•输电线路：声发射技术可以感知输电线路的杆塔和绝缘子的电弧放电，提前发现线路的故障和潜在故障。
3.2 材料缺陷检测声发射技术可以用于材料缺陷的检测和评估，例如：•金属材料：声发射技术可用于检测金属材料中的裂纹、腐蚀和疲劳等问题，对于工业生产中的质量控制和安全评估非常重要。
•复合材料：声发射技术可以检测复合材料中的纤维断裂、层间剥离和断裂等问题，用于评估材料的可靠性和耐久性。
3.3 地下管线检测声发射技术可以用于地下管线的检测和监测，例如：•燃气管线：声发射技术可以用于监测燃气管线中的泄漏，通过分析声发射信号的频率和能量等特征，可以定位管线泄漏的位置。
声发射技术的基础原理PPT课件
复合材料的声发射检测
总结词
复合材料的声发射检测是评估复合材料结构完整性和性能的重要手段。
详细描述
复合材料由多种材料组成，其结构复杂，传统的无损检测方法难以有效评估其完整性。声发射技术能够检测复合 材料在受力过程中产生的声波信号，通过分析这些信号可以判断复合材料的损伤程度、界面脱粘等缺陷，为复合 材料的安全使用提供保障。
近年来，随着计算机技术和数字信号处理技术的进步，声发射技术得到了进一步的 发展和完善，提高了其检测精度和可靠性。
声发射技术的应用领域
航空航天
声发射技术用于检测飞机和航 天器的关键部件，如发动机、 机身和机翼等，以确保其安全
可靠。
石油化工
声发射技术用于检测石油和化 工管道、压力容器等设备的裂 纹和缺陷，提高设备的安全性 能。
声发射信号的预处理
01
02
03
去噪
去除声发射信号中的噪声， 提高信号的信噪比。
滤波
根据需要将信号中的特定 频率成分进行提取或滤除。
放大
将微弱的声发射信号进行 放大，以便后续处理和分 析。
声发射信号的特征提取
时域特征
提取信号的幅度、持续时 间、上升时间等时域参数。
频域特征
对信号进行频谱分析，提 取频率、带宽等频域参数。
等，这些成果为声发射技术的应用提供 了重要的技术支持。
声发射技术的发展趋势与未来展望
01
02
03
04
05
随着科技的不断发展， 声发射技术也在不断进 步和完善。未来，声发 射技术将朝着高精度、 高可靠性和智能化的方 向发展。
在高精度方面，通过改 进信号处理技术和算法， 提高声发射检测的分辨 率和准确性，实现对微 小缺陷和损伤的准确检 测。
声发射检测技术
4 声发射仪器研制
• 1995年，中国特种设备检测研究院研制出硬件 采用PC-AT总线、软件采用WINDOWS界面的 多通道(2~64通道)声发射检测分析系统。2000 年，广州声华科技有限公司基于大规模可编程 集成电路（FPGA）技术，研制出全波形全数 字化多通道声发射检测分析系统。声华科技公 司多次将新研制的声发射仪器带到国外，参加 国际无损检测大会、国际声发射学术会议及展 览会，得到与会专家的好评，使我国的声发射 仪器在国外也有一定的影响。
• 1978年，随着全国无损检测学会的建立，成立 了第一届声发射专业委员会，并于1980年在黄 山召开了第一届全国声发射学术研讨会。到目 前为止，声发射专业委员会已改选了八届。每 一届声发射专业委员会都为我国各阶段声发射 技术的发展做出了重要贡献，培养了一大批声 发射研究领域的人才，提高了我国声发射技术 的应用水平。
1 中国声发射检测技术的发展历程
• 声发射检测与常规的无损检测方法有很大的差 别，可以完成许多常规检测所不能完成的任务。 因此，在我国石油、石化、电力、航空、航天、 冶金、铁路、交通、煤炭、建筑、机械制造与 加工等领域已经开展了广泛的声发射技术研究 和应用。
2 声发射检测标准状况
• 我国在声发射检测标准的制定方面已取得进展， 目前已颁布的主要声发射标准有： • GB／T 12604 .4—2005 声发射检测术语 • GB／T 18182—2000 金属压力容器声发射检 测及结果评价方法 • GJB 2044—1994 钛合金压力容器检测方法 • JB／T 8283—1995 检测仪性能测试方法
6 声发射学术会议
表1 中国历届声发射学术会议举办情况 届次 时间 地点 主办单位 1 1980.10 黄 山 合肥通用机械 研究院 2 3 4 1983.10 1986.11 1989.10 桂 林 长 春 黄 岛 声发射学组 长春试验机研 究所 北京航空材料 研究院
《声发射技术识别钢筋混凝土破坏行为研究》范文

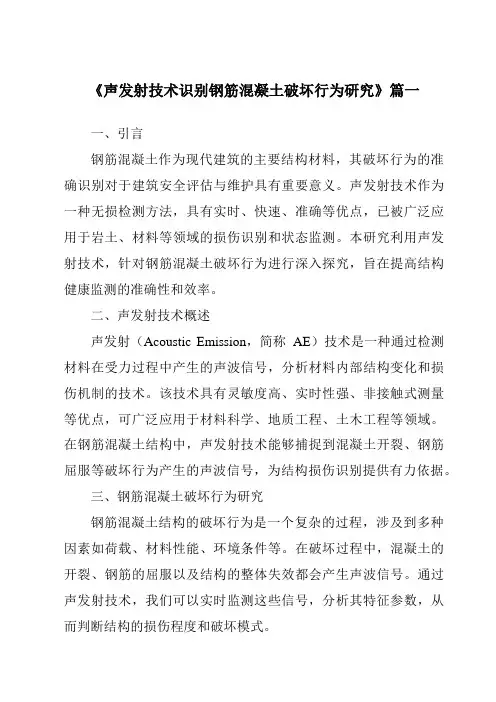

《声发射技术识别钢筋混凝土破坏行为研究》篇一一、引言钢筋混凝土作为现代建筑的主要结构材料，其破坏行为的准确识别对于建筑安全评估与维护具有重要意义。
声发射技术作为一种无损检测方法，具有实时、快速、准确等优点，已被广泛应用于岩土、材料等领域的损伤识别和状态监测。
本研究利用声发射技术，针对钢筋混凝土破坏行为进行深入探究，旨在提高结构健康监测的准确性和效率。
二、声发射技术概述声发射（Acoustic Emission，简称AE）技术是一种通过检测材料在受力过程中产生的声波信号，分析材料内部结构变化和损伤机制的技术。
该技术具有灵敏度高、实时性强、非接触式测量等优点，可广泛应用于材料科学、地质工程、土木工程等领域。
在钢筋混凝土结构中，声发射技术能够捕捉到混凝土开裂、钢筋屈服等破坏行为产生的声波信号，为结构损伤识别提供有力依据。
三、钢筋混凝土破坏行为研究钢筋混凝土结构的破坏行为是一个复杂的过程，涉及到多种因素如荷载、材料性能、环境条件等。
在破坏过程中，混凝土的开裂、钢筋的屈服以及结构的整体失效都会产生声波信号。
通过声发射技术，我们可以实时监测这些信号，分析其特征参数，从而判断结构的损伤程度和破坏模式。
四、声发射技术在钢筋混凝土破坏行为识别中的应用本研究采用声发射技术对钢筋混凝土破坏行为进行实时监测。
首先，通过在试件表面布置传感器，捕捉破坏过程中产生的声波信号。
然后，对信号进行预处理，提取特征参数，如振幅、频率、能量等。
最后，通过分析这些特征参数，判断结构的损伤程度和破坏模式。
在实验过程中，我们分别对不同荷载条件下的钢筋混凝土试件进行了声发射监测。
通过对比分析，我们发现声发射技术能够有效地捕捉到混凝土开裂、钢筋屈服等破坏行为产生的声波信号。
同时，我们还发现不同破坏模式下的声波信号特征参数存在明显差异，这为结构损伤识别提供了有力依据。
五、结论本研究利用声发射技术对钢筋混凝土破坏行为进行了深入研究。
通过实时监测声波信号，分析了其特征参数，成功识别了混凝土开裂、钢筋屈服等破坏行为。
声发射检测技术的研究现状及发展方向
声发射检测技术的研究现状及发展方向【摘要】声发射检测技术具有常规检测技术不可替代的优势，特别是在在役压力容器检验检测方面，不停产情况下实时监控压力容器的运行状况，及作出剩余寿命的预测，本文介绍了生发射技术的发展过程及研究现状，对推广应用声发射技术有重要意义。
【关键词】油气管线;缺陷;石油储罐;声发射1.前言石油储罐的建设促进了我国经济的快速发展，但同时也带来潜在的危险。
储存介质具有高温、高压、高腐蚀性等特征，罐壁、罐底容易发生腐蚀、疲劳或由于潜在缺陷扩展破裂等损伤，当腐蚀达到一定程度，会造成泄漏和爆炸等严重事故，造成人民的生命财产的巨大损失，严重污染环境，破坏生态平衡妨碍国民经济的可持续发展。
在役石油储罐的定期检测是保证其安全运行的必要措施，许多事故隐患可以通过对在役石油储罐的定期检测来发现和消除。
我胜利油田现有石油储罐从几百立方到数万立方的大型储罐大约共有几千台，为了保证人民的生命财产安全，及保护环境的必要性，对这些储罐定期检测尤为重要。
现行的检测方法是停止使用并清罐后，用无损检测设备进行罐底检测，可以避免一些腐蚀引起的泄漏事故，但检测周期长、费用高。
对于一些大罐，全部操作过程可能要超过30天。
有些大罐本来没有缺陷，进行上面的一系列操作后，严重影响了生产的正常运行，造成了很大的资金浪费。
2.国内外声发射检测技术研究现状及发展趋势声发射AE（Acoustic Emission）是指材料内部局部区域在外界（应力或温度）的影响下，伴随能量快速释放而产生的瞬态弹性波现象，声发射作为一种检测技术起步于20世纪50年代的德国，20世纪60年代，该技术在美国原子能和宇航技术中迅速兴起，并首次应用于玻璃钢固体发动机壳体检测;20世纪70年代，在日本、欧洲及我国相继得到发展，但因当时的技术和经验所限，仅获得有限的应用;20世纪80年代，开始获得较为正确的评价，引起许多发达国家的重视，在理论研究、实验研究和工业应用方面做了大量的工作，取得了相当的进展。
混凝土材料声发射技术研究综述

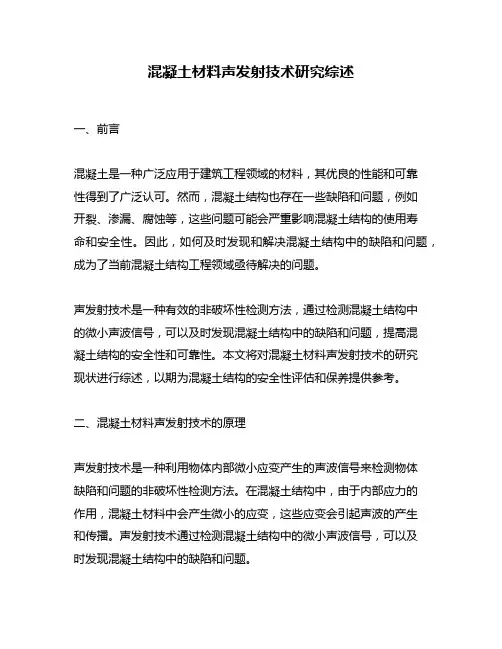

混凝土材料声发射技术研究综述一、前言混凝土是一种广泛应用于建筑工程领域的材料，其优良的性能和可靠性得到了广泛认可。

然而，混凝土结构也存在一些缺陷和问题，例如开裂、渗漏、腐蚀等，这些问题可能会严重影响混凝土结构的使用寿命和安全性。
因此，如何及时发现和解决混凝土结构中的缺陷和问题，成为了当前混凝土结构工程领域亟待解决的问题。
声发射技术是一种有效的非破坏性检测方法，通过检测混凝土结构中的微小声波信号，可以及时发现混凝土结构中的缺陷和问题，提高混凝土结构的安全性和可靠性。
本文将对混凝土材料声发射技术的研究现状进行综述，以期为混凝土结构的安全性评估和保养提供参考。
二、混凝土材料声发射技术的原理声发射技术是一种利用物体内部微小应变产生的声波信号来检测物体缺陷和问题的非破坏性检测方法。
在混凝土结构中，由于内部应力的作用，混凝土材料中会产生微小的应变，这些应变会引起声波的产生和传播。
声发射技术通过检测混凝土结构中的微小声波信号，可以及时发现混凝土结构中的缺陷和问题。
混凝土材料声发射技术的原理主要包括以下几个方面：1.应变产生：混凝土结构中的内部应力和外部荷载作用下，会产生微小的应变。
2.应变集中：当混凝土结构中存在缺陷和问题时，应变会在该缺陷或问题处集中，并引起更大幅度的应变。
3.声波产生：当应变达到一定幅度时，会产生微小的声波信号。
4.声波传播：声波信号会沿着混凝土结构中的材料传播，直到被检测器接收并转换为可读的信号。
通过对混凝土结构中的微小声波信号进行分析和处理，可以确定混凝土结构中的缺陷和问题的位置、类型和严重程度。
三、混凝土材料声发射技术的应用领域混凝土材料声发射技术广泛应用于混凝土结构的缺陷检测、质量评估、安全评估和维护保养等领域。
具体应用领域包括以下几个方面：1.混凝土结构的缺陷检测：声发射技术可以及时发现混凝土结构中的裂缝、空洞、气泡、坍落、腐蚀等缺陷和问题。
2.混凝土结构的质量评估：声发射技术可以对混凝土结构的质量进行评估，确定混凝土结构的强度、韧性、耐久性等性能指标。
