所有电缆规格型号解释

【引用】所有电缆规格型号解释2011-04-14 08:45:23| 分类：默认分类| 标签：|字号大中小订阅本文引用自流学《所有电缆规格型号解释》电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

充油电缆外护层代号含义为1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。

2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。

3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。

一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。

几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米，不好取3A/平方毫米。

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方二、常用小规格线缆知识RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。

主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。

用途：仪器、仪表、对讲、监控、控制安装。

RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。

主要质量指标：铜芯线径，绝缘厚度，编织材料（市场上多为铝镁丝编织，质量好应该用镀锡铜），编织密度。

UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网。

常用UTP CAT 5，UTP CAT 5E 带屏蔽型号为STPKVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（镀锡丝+铝）+聚氯乙烯（聚乙烯），（等同美标RG-6,RG-59）。

现在市场上多用铝镁丝编织（不能焊接，容易氧化），芯线用铜包铝、铜包钢，以至很多人认为SYWV线比SYV线便宜，但事实上并不是那么回事。

RVV（227IEC52/53）聚氯乙烯绝缘软电缆（截面积：0.5-6.0 芯线数1-24）用途：电源线，信号线，家用电器、小型电动工具、仪表及动力照明等。

此规格线只要符合国标则价格相差不大，但市场上不乏有用杂质铜、线径不够、短米数、直放（芯线铜丝不绞或芯线不绞，这样抗拉能力大大减少，电阻增大）来充数的情况。

衍生型号：RVVS ：此型号芯线的绞距加密，一般用于广播系统。

AVVR 聚氯乙烯护套安装用软电缆（截面积：0.12-0.5 芯线数1-24）用途：信号、控制。

如门禁信号、控制，云台控制等。

HYV、HYA 数据通信电缆（室内、外）（芯线直径0.5mm、芯线数2、4、8等）即电话线，用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用等。

市场上一般芯线直径是0.4 mm，也有差点的是用钢丝或铜铝合金。

另电话线普遍米数不足。

RV、RVP 聚氯乙烯绝缘电缆、聚氯乙烯屏蔽电缆、主要用于设备。

RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆，RVS也可用于广播线或代替RVV线。

RVB在要求不高的情况下可以代替金银线。

BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用，价格实惠电阻低。

在很多连接电源的场合可以多考虑。

RIB 音箱连接线（发烧线、金银线）有些音响线的型号标注上常有“6N”、“7N”的字样，其意义是用来表示使用金属材料制作的发烧线的纯度的高低。

比如“99.9999%”，就可以用“6N”表示，即说明其纯度是6个9，N前面的数字越大说明音响线的纯度就越高。

家庭影院的音响器材是否需要使用品质较高的音响线，关键是要掌握实事求是，量力而行这一原则。

对于一般普及型(万元以下)的音响器材无需刻意追求线材的高品质，只要使用一般截面较大一点的铜芯信号线即可。

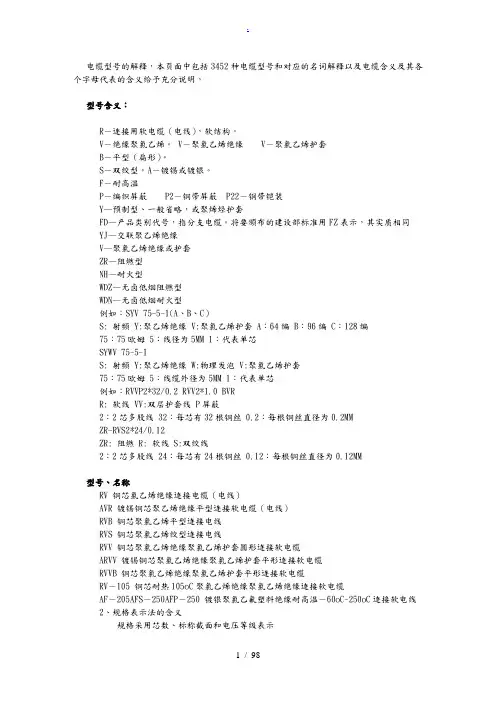

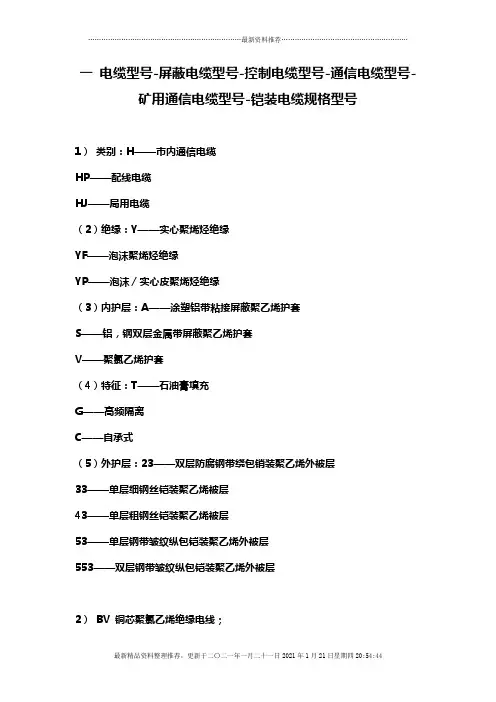

对于较好的家庭影院音响器材，可以考虑使用高品质的音响线电缆规格型号代表的含义来源：陈永旭的日志电缆规格型号代表的含义型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
